1 STERYLIZATORY GETINGE HS44 DUŻA POJEMNOŚĆ W MIEJSCU UŻYCIA

2 2 Getinge HS44 NAJNOWSZA GENERACJA STERYLIZATORÓW Getinge HS44 należy do serii najnowocześniejszych sterylizatorów wyprodukowanych przez wiodącego, światowego wytwórcę sprzętu stosowanego w walce z zakażeniami szpitalnymi. Ich wydajność, jak ma to miejsce zawsze w przypadku urządzeń firmy Getinge jest teraz jeszcze większa. Można je łatwo rozpoznać po przejrzystych, jasnych, charakterystycznych panelach z ekranem dotykowym, na którym wyświetlane informacje czytelne są nawet z dużej odległości. Przemyślana i przyjazna dla użytkownika konstrukcja sprawia, iż obsługa nowych sterylizatorów jest łatwiejsza niż kiedykolwiek wcześniej. Ergonomia i prostota obsługi Przejrzysty i intuicyjny interfejs nowych paneli z ekranem dotykowym to tylko jeden z wielu przykładów pokazujących, jak firma Getinge stara się zapewnić większą łatwość obsługi i lepszą ergonomię swoich sterylizatorów. Więcej informacji na temat nowych ekranów dotykowych można znaleźć na stronie 6. Kompaktowa pojemność Nowy sterylizator Getinge HS44 znajdujący szerokie zastosowanie, dostępny jest z dwoma pojemnościami komory. Pomimo faktu, iż może on pomieścić do 1,5 kosza STE lub 2 wysokich koszy SPRI jego wymiary pozwalają na instalacją praktycznie wszędzie gdzie jest to niezbędne.

3 Getinge HS44 3

4 4 Getinge HS44

5 Getinge HS44 5 UŁATWIMY PAŃSTWU CODZIENNą PRACĘ Firma Getinge oferuje kompletne rozwiązania pomagające naszym klientom sprostać rosnącym wymaganiom dotyczącym zapewniania opieki zdrowotnej o odpowiedniej jakości przy równoczesnym obniżaniu kosztów. Gdy konieczne jest przygotowanie większej liczby narzędzi w krótszym czasie, opracowujemy innowacyjne produkty, dzięki którym jest to możliwe. Innymi słowy wyzwania, przed jakimi stają nasi klienci, są naszymi wyzwaniami. Bezpieczeństwo i wiarygodność od początku do końca Getinge kładzie duży nacisk na bezpieczeństwo oraz niezawodność w każdym aspekcie. Bezpieczna, ergonomiczna obsługa, nie stwarza niebezpieczeństwa dla użytkownika. Wytwarzanie przez nas sterylizatorów zgodnie z wymaganiami normy ISO14001 to minimalne użycie materiałów, zasobów oraz ochrona środowiska naturalnego. Getinge HS44 to idealny sterylizator do użycia wszędzie tam gdzie potrzebna jest duża wydajność a miejsca jest mało. Getinge HS44 jest zgodny z normą EN 285. Oto co oferuje Getinge HS44: kompaktowa pojemność latwa instalacja prostota oraz niskie koszty zgodność z najbardziej rygorystycznymi normami światowymi

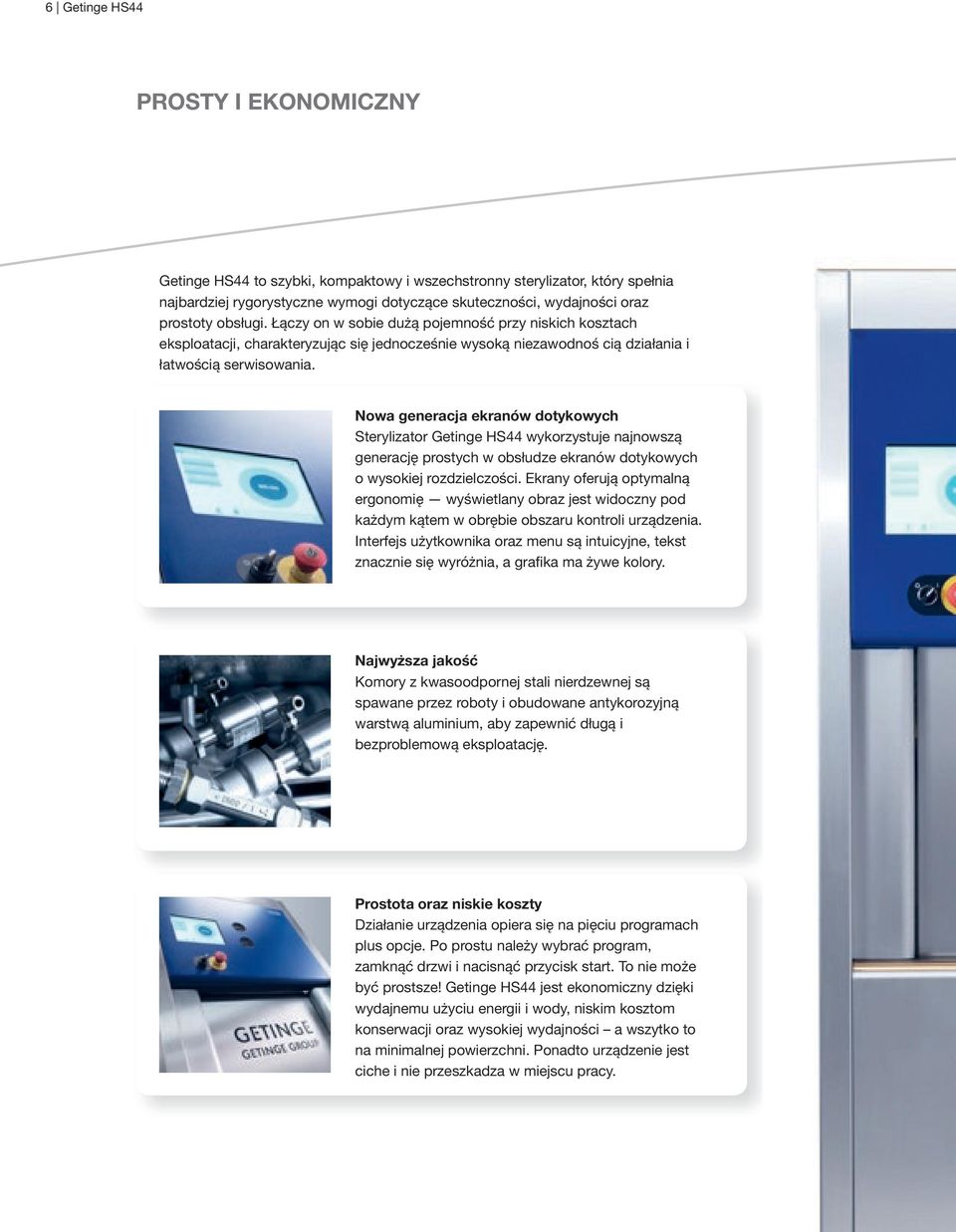

6 6 Getinge HS44 PROSTY I EKONOMICZNY Getinge HS44 to szybki, kompaktowy i wszechstronny sterylizator, który spełnia najbardziej rygorystyczne wymogi dotyczące skuteczności, wydajności oraz prostoty obsługi. Łączy on w sobie dużą pojemność przy niskich kosztach eksploatacji, charakteryzując się jednocześnie wysoką niezawodnoś cią działania i łatwością serwisowania. Nowa generacja ekranów dotykowych Sterylizator Getinge HS44 wykorzystuje najnowszą generację prostych w obsłudze ekranów dotykowych o wysokiej rozdzielczości. Ekrany oferują optymalną ergonomię wyświetlany obraz jest widoczny pod każdym kątem w obrębie obszaru kontroli urządzenia. Interfejs użytkownika oraz menu są intuicyjne, tekst znacznie się wyróżnia, a grafika ma żywe kolory. Najwyższa jakość Komory z kwasoodpornej stali nierdzewnej są spawane przez roboty i obudowane antykorozyjną warstwą aluminium, aby zapewnić długą i bezproblemową eksploatację. Prostota oraz niskie koszty Działanie urządzenia opiera się na pięciu programach plus opcje. Po prostu należy wybrać program, zamknąć drzwi i nacisnąć przycisk start. To nie może być prostsze! Getinge HS44 jest ekonomiczny dzięki wydajnemu użyciu energii i wody, niskim kosztom konserwacji oraz wysokiej wydajności a wszytko to na minimalnej powierzchni. Ponadto urządzenie jest ciche i nie przeszkadza w miejscu pracy.

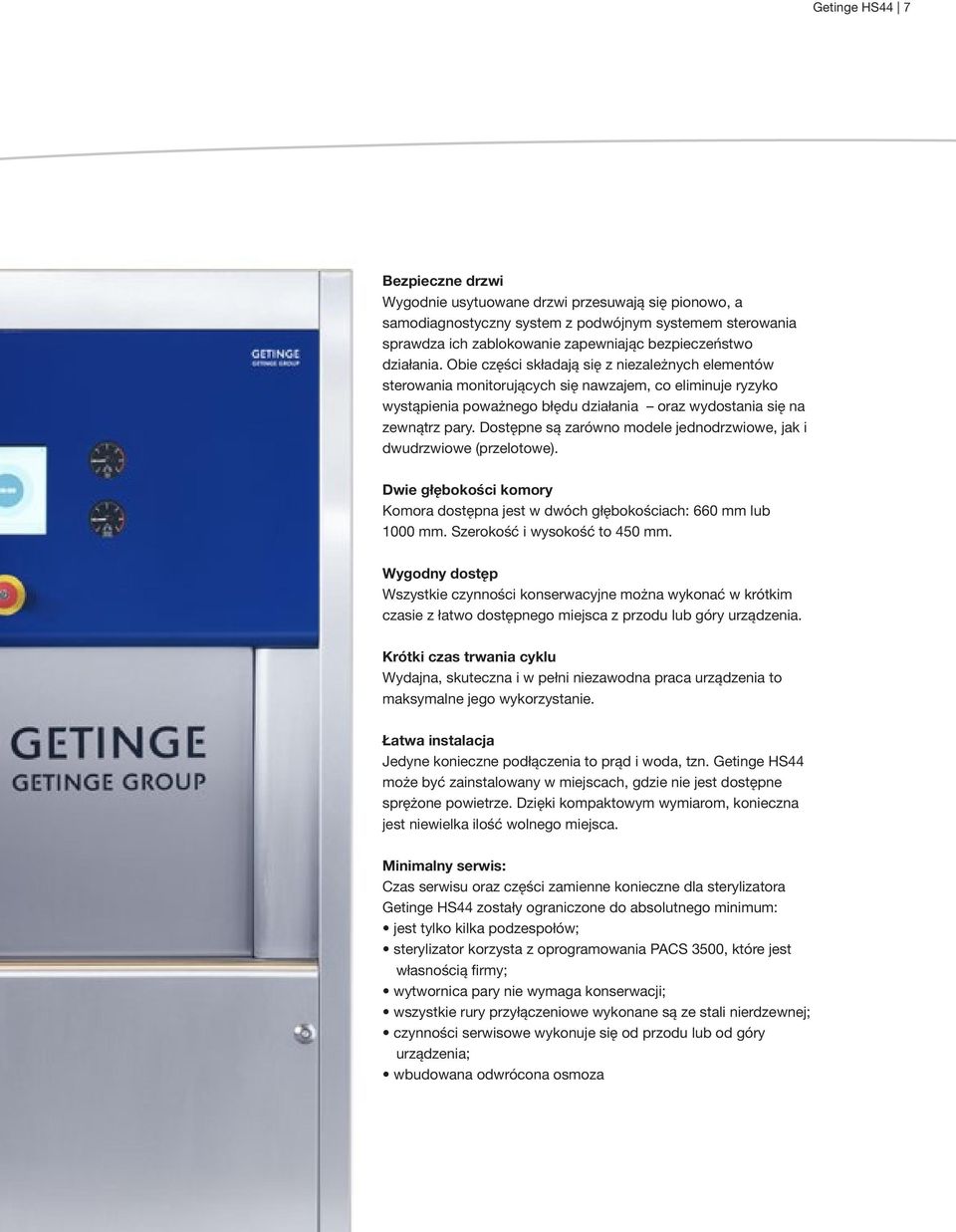

7 Getinge HS44 7 Bezpieczne drzwi Wygodnie usytuowane drzwi przesuwają się pionowo, a samodiagnostyczny system z podwójnym systemem sterowania sprawdza ich zablokowanie zapewniając bezpieczeństwo działania. Obie części składają się z niezależnych elementów sterowania monitorujących się nawzajem, co eliminuje ryzyko wystąpienia poważnego błędu działania oraz wydostania się na zewnątrz pary. Dostępne są zarówno modele jednodrzwiowe, jak i dwudrzwiowe (przelotowe). Dwie głębokości komory Komora dostępna jest w dwóch głębokościach: 660 mm lub 1000 mm. Szerokość i wysokość to 450 mm. Wygodny dostęp Wszystkie czynności konserwacyjne można wykonać w krótkim czasie z łatwo dostępnego miejsca z przodu lub góry urządzenia. Krótki czas trwania cyklu Wydajna, skuteczna i w pełni niezawodna praca urządzenia to maksymalne jego wykorzystanie. Łatwa instalacja Jedyne konieczne podłączenia to prąd i woda, tzn. Getinge HS44 może być zainstalowany w miejscach, gdzie nie jest dostępne sprężone powietrze. Dzięki kompaktowym wymiarom, konieczna jest niewielka ilość wolnego miejsca. Minimalny serwis: Czas serwisu oraz części zamienne konieczne dla sterylizatora Getinge HS44 zostały ograniczone do absolutnego minimum: jest tylko kilka podzespołów; sterylizator korzysta z oprogramowania PACS 3500, które jest własnością firmy; wytwornica pary nie wymaga konserwacji; wszystkie rury przyłączeniowe wykonane są ze stali nierdzewnej; czynności serwisowe wykonuje się od przodu lub od góry urządzenia; wbudowana odwrócona osmoza

8 8 Getinge HS44

9 Getinge HS44 9 Zaprojektowany z myślą o ochronie środowiska W Getinge dbamy o to, aby nie naruszać równowagi ekologicznej. Podejmujemy działania mające na celu optymalizację zużycia energii i zasobów naturalnych, minimalizację szkodliwych substancji oraz zmniejszenie negatywnego wpływu, jaki może wywierać nasza gospodarka odpadami na środowisko naturalne. Zaangażowanie firmy Getinge w ochronę środowiska nie ustaje w momencie dostarczenia produktu, lecz obejmuje cały okres jego eksploatacji. Aby osiągnąć maksymalny efekt ekologiczny bierzemy pod uwagę aspekty środowiskowe całego okresu eksploatacji, w tym takich etapów jak opracowywanie produktu, zarządzanie działalnością fabryki, procesy produkcji, dystrybucja, stosowanie produktu, a wreszcie jego utylizacja. Główny cel: energooszczędność Naszym nadrzędnym celem związanym z ochroną środowiska jest optymalizacja zużycia energii, a tym samym zmniejszenie negatywnego oddziaływania na klimat. Dzięki projektowi Getinge, czasy procesów są jedne z najkrótszych wśród urządzeń dostępnych na rynku. Oznacza to, że proces sterylizacji przedmiotów będzie zużywał mniej energii. Zmniejszone zużycie wody Zapobieganie nadmiernemu zużyciu wody jest również ważne z punktu widzenia ochrony środowiska. Jak wspomniano już o tym wcześniej, zapotrzebowanie na wodę w sterylizatorach Getinge jest w sposób istotny zmniejszone.

10 10 Getinge HS44 PACS 3500 WYSOKA PRECYZJA W POŁĄCZENIU Z PROSTOTĄ Zaawansowany sterownik programowalny PACS 3500 spełnia wymogi amerykańskiej agencji FDA i został opracowany specjalnie do sterylizatorów i myjni dezynfektorów firmy Getinge. Został on zaprojektowany do obsługi niemal każdego procesu sterylizacji czy mycia i dezynfekcji jaki można sobie tylko wyobrazić w tych urządzeniach, z niezmiennie doskonałym rezultatem. Automatyczna diagnostyka błędów oznacza szybszy serwis i niższe koszty. Gwarantowana dokładność Sterownik programowalny PACS 3500 jest niezmiernie prostą w obsłudze jednostką sterującą, która daje użytkownikowi do dyspozycji szereg niezwykle precyzyjnych programów sterylizacji. Eliminuje gwałtowne skoki temperatury powodujące straty energii, uszkodzenie przedmiotów lub przegrzanie pary, co mogłoby niekorzystnie wpłynąć na proces sterylizacji. W przypadku spadku temperatury aktywowany jest alarm. Mówiąc krótko, jest to system sterowania, na którym można polegać. Programy Sterownik PACS 3500 może realizować szereg różnorodnych programów sterylizacji, zapewniając elastyczność wyboru ich kombinacji, zaspokajając potrzeby prawie każdego użytkownika. Pięć wstępnie zaprogramowanych cykli, które można wybierać bezpośrednio, to: cykl w wysokiej próżni przeznaczony do materiałów tekstylnych i narzędzi 121 C cykl w wysokiej próżni przeznaczony do materiałów tekstylnych i narzędzi 134 C cykl szybki test Bowiego-Dicka automatyczny test szczelności Podwójne zabezpieczenie W celu zapewnienia bezpieczeństwa operatora opracowaliśmy unikatowy, samodiagnozujący się system blokowania drzwi z podwójnym systemem sterowania. Każdy z nich składa się z niezależnych elementów sterowania monitorujących się nawzajem,co eliminuje ryzyko wystąpienia poważnego błędu dzialania. Proste w obsłudze wyświetlacze Prosty w obsłudze moduł sterujący PACS 3500 oferuje wiele przydatnych funkcji: kody operatora dla niezatwierdzonych programów drzewo menu chronione hasłem powiadomienia o błędach i informacjach powiadomienie o konieczności przeprowadzenia czynności serwisowych i konserwacyjnych zwięzłe i przejrzyste informacje dostępne w wielu językach. Moduł Supervisor Zainstalowany moduł PACS Supervisor zapewnia nadzór procesu sterylizacji i systemu bezpieczeństwa sterylizatora. Moduł PACS Supervisor jest całkowicie niezależnym systemem monitorującym i dokumentującym, który na bieżąco sprawdza odczyty sterownika PACS 3500 i porównuje je ze wskazaniami własnych niezależnych czujników. Moduł PACS Supervisor weryfikuje czas sterylizacji dla procesów ustalony w badaniach typu zgodnie z MDD z wartościami granicznymi, określanymi przez normy PN-EN 285 i PN-EN ISO i aktywuje alarm, jeżeli wartości te nie zostaną osiągnięte. Moduł PACS Supervisor drukuje wszystkie dane procesu, zarówno własne jak i pochodzące ze sterownika PACS 3500, na jednej drukarce w formie alfanumerycznej lub w formie wykresu. Może również wysyłać dane do zewnętrznego systemu T-DOC w celu elektronicznej rejestracji dokumentacji. Automatyczna, regulowana kalibracja ciśnienia Firma Getinge opracowała również specjalny przetwornik ciśnienia zapewniający dokładną odtwarzalność procesu sterylizacji mimo zmian ciśnienia otoczenia.

11 Getinge HS44 11 DOPASUJ STERYLIZATOR HS44 DO SWOICH POTRZEB Panele po stronie wyładowczej i załadowczej CLASSIC Grafi czny wyświetlacz LCD o przekątnej 4,2 cala Przyciski otwarcia/zamknięcia drzwi Diody stanu AVANTI (opcja) Kolorowy wyświetlacz SVGA o przekątnej 8,4 cala, o wysokiej jasności Szeroki kąt widzenia Wbudowane żywotne diody LED Informacje: pozostały czas cykl i faza temperatura Grafi czne przedstawienie procesu: wykres punktowy wykres słupkowy Ustawienia parametrów Menu konserwacyjne i serwisowe Konfi guracja systemu Start i wybór cyklu

12 12 Getinge HS44 POJEMNOŚĆ I ELASTYCZNOŚĆ Sterylizatory HS44 dostępne są w dwóch wielkościach. W obu przypadkach wielkość otworu montażowego to 450 x 450 mm. W modelu Getinge HS4406 komora ma głębokość 660 mm, w Getinge HS4410 jest to 1000 mm. W obu modelach można używać wszystkie typy pojemników lub koszy dostępnych na rynku prawdopodobnie również tych, których aktualnie używasz. Oba sterylizatory mogą pomieścić wiele z nich! PRZYKŁADY ZAŁADUNKU GETINGE HS4410: Do Getinge HS4410 można załadować większość pojemników lub koszy typu STE, ISO, SPRI oraz DIN lub ich kombinacji. Dzięki głębokości komory 1000 mm, do sterylizatora tego można załadować wsad składający się z 4 małych kontenerów sterylizacyjnych. PRZYKŁADY ZAŁADUNKU GETINGE HS4406: Można załadować większość pojemników lub koszy typu STE, ISO, SPRI oraz DIN lub ich kombinacji. Alternatywa 1: Półki przedłużane/rozsuwane zamocowane na ścianach komory szyny typu L mogą być dopasowane tak, aby pomieścić do trzech półek przedłużanych. półki druciane są trwałe i łatwe do czyszczenia. półki można wysunąć do połowy dla łatwego załadunku. Można je także łatwo wyjąć przez ich podniesienie. Więcej informacji w oddzielnej specyfi kacji produktu.

13 Getinge HS44 13 SYSTEMY ZAŁADUNKU ZASPOKAJAJąCE WSZYSTKIE POTRZEBY Alternatywa 2: Wózek załadowczy oraz regał z półkami regał (maksymalnie 3 zdejmowane półki) ładowany jest bezpośrednio w miejscu użycia. ponieważ regał znajduje się już na wózku załadowczym, może on być zabrany prosto do sterylizatora, bez konieczności ponoszenia. Więcej informacji w oddzielnej specyfikacji produktu.

14 14 Getinge HS44 CAŁY POTRZEBNY SPRZĘT I JESZCZE WIĘCEJ Planowanie architektoniczne: Firma Getinge planuje i projektuje systemy zapewniające optymalizację procesów, wykorzystując swoje doświadczenie w kontroli zakażeń. Sprzęt: Pełna oferta myjni dezynfektorów, sterylizatorów, sprzętu do załadunku oraz akcesoriów systemowych tworzy kompleksowe rozwiązanie dla różnych typów zastosowań. Serwis i wsparcie techniczne: Centra serwisowe firmy Getinge zapewniają kompleksową obsługę instalacji, wsparcie techniczne oraz okresowe przeglądy w celu uzyskania maksymalnego czasu eksploatacji. Światowa sieć serwisowa techników. Materiały eksploatacyjne: Oferowana jest pełna i wszechstronna gama materiałów eksploatacyjnych, które w połączeniu z działaniami naszych specjalistów zapewniają wydajne i oszczędne działanie. Edukacja: Akademia firmy Getinge organizuje na żądanie klienta szkolenia serwisowe, aplikacyjne i techniczne, które mogą zostać przeprowadzone w placówkach akademii firmy Getinge lub u klienta. Dokumentacja: Oprogramowanie T-DOC firmy Getinge to wysoce zaawansowany oraz łatwy w obsłudze system dokumentacji oferujący pełną dokumentację instrumentu oraz zarządzanie materiałami dla sektora opieki zdrowotnej.

15 Getinge HS44 15 SPECYFIKACJE TECHNICZNE MODEL STERYLIZATORA Jednostki HS HS HS HS Pojemność komory l Głębokość komory mm Szerokość komory mm Wysokość komory mm Pojemność kosze* szt Pojemność jednostki STE** szt. 1,5 1,5 2,5 2,5 W tabeli pokazane są wersje z drzwiami pojedynczymi (-1) oraz podwójnymi (-2). * Wymiary kosza (SPRI/ISO): 585 x 395 x 195/600 x 400 x 200 mm (dł. x szer. x wys.) ** Wymiary kosza/jednostki (STE): 600 x 300 x 300 mm (dł. x szer. x wys.). Dostępne są także mniejsze moduły. Sterylizatory Getinge HS44 zostały zaprojektowane zgodnie z następującymi wymaganiami i normami: Dyrektywa dotycząca wyrobów medycznych Dyrektywa maszynowa Dyrektywa niskonapięciowa Dyrektywa dotycząca kompatybilności elektromagnetycznej Dyrektywa dotycząca urządzeń ciśnieniowych 93/42/EWG ze zmianami wprowadzonymi przez Dyrektywę 2007/47/WE 2006/42/EC 2006/95/EC 2004/108/EC 97/23/EC Bezpieczeństwo: Wymagania szczegółowe dotyczące sterylizatorów parowych stosowanych do obróbki materiałów medycznych lub używanych w laboratorium IEC :2005 Sterylizacja Sterylizacja parowa Duże sterylizatory EN285: A2:2009 Wymagania systemu zarządzania jakością EN - ISO 9001:2008 Wyroby medyczne Systemy zarządzania jakością Wymogi regulacyjne ISO 13485:2003 Systemy zarządzania środowiskowego Wymagania i wytyczne stosowania ISO 14001:2004

16 Getinge Infection Control to światowy lider dostarczający systemy sterylizacji dla służby zdrowia. Naszym celem jest zapewnienie najwyższej jakości oraz bezpieczeństwa przy najniższym koszcie całkowitym. Oferujemy kompletne rozwiązania gwarantujące płynną pracę, zmniejszające ryzyko rozprzestrzeniania się zakażeń i jednocześnie pomagające zwiększyć wydajność PL Göteborgstryckeriet We reserve the right to make technical and construction changes. Getinge Infection Control AB P O Box 69 SE Getinge SWEDEN Phone: +46 (0) info@getinge.com Getinge Poland sp. z o.o. ul. Lirowa Warszawa POLSKA Telefon: Fax: info@getinge.pl Autoryzowany dystrybutor: getinge.com GETINGE GROUP to wiodący wiodący, światowy dostawca produktów i systemów zapewniających poprawę jakości i efektywności ekonomicznej w służbie zdrowia i branżach pokrewnych. Działamy posługując się trzema markami: ArjoHuntleigh, GETINGE i MAQUET. ArjoHuntleigh oferuje rozwiązania w zakresie opieki nad osobami o ograniczonej sprawności ruchowej i stanach z tym związanych oraz leczenia ran. GETINGE dostarcza rozwiązania w zakresie systemów sterylizacji wymaganych w służbie zdrowia i dezynfekcji w branżach pokrewnych. MAQUET specjalizuje się w rozwiązaniach, metodach leczenia a także produktach dla bloków operacyjnych i oddziałów intensywnej opieki medycznej.
