Wszystkie kody kończą się znakiem #. W ten sposób zamek uzyskuje informację, że użytkownik zakończył wprowadzanie wszystkich cyfr kodu.

Transkrypt

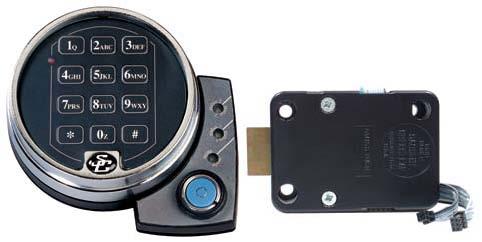

1 Comptronic Seria A System Zarządzania Dostępem do ATM Model 6128 / 6129 Instrukcja Programowania i obsługi (Pełna dokumentacja) Modele 6128 oraz 6129 firmy Sargent & Greenleaf są zaprojektowane w sposób zapewniający wysoki poziom bezpieczeństwa w połączeniu z elastycznością pozwalającą na wiele poziomów kontroli normalnego działania i dostępu. W celu maksymalnego wykorzystania możliwości zamka należy postępować zgodnie z poniższą instrukcją. WPROWADZENIE Seria zamków elektronicznych Comptronic do sejfów posiada złożone obwody elektroniczne. Zamki te są przeznaczone wyłącznie do użytku wewnątrz. Klawiaturę należy czyścić wyłącznie miękką, suchą ściereczką. Unikać rozpuszczalników lub płynów. Nigdy nie stosować żadnych tłustych substancji do części zamka lub klawiatury. Przeglądy powinny być wykonywane wyłącznie przez wykwalifikowanego technika. Za każdym razem, gdy klawiatura jest wyjmowana z obudowy, należy albo odłączyć przewód zamka albo podtrzymywać klawiaturę, aby nie wisiała na przewodzie. Mogłoby mieć to niekorzystny wpływ na wtyczkę przewodu lub gniazdo klawiatury. Przy każdym wciśnięciu przycisku, przyjmując dane wejściowe zamek wydaje dźwięk chirp [ćwierkanie], a na klawiaturze na chwilę zapali się wskaźnik LED. Na klawiaturze znajdują się wszystkie litery angielskiego alfabetu. Pozwala to na opracowanie numerycznych, alfanumerycznych kodów, jak również kodów wyrazowych. Należy wybrać tę możliwość, która w najlepszy sposób zadowala danego użytkownika. Wszystkie kody kończą się znakiem. W ten sposób zamek uzyskuje informację, że użytkownik zakończył wprowadzanie wszystkich cyfr kodu. Sargent & Greenleaf, Inc. Sargent i Greenleaf S.A. A Wholly Owned Subsidiary of Stanley Security Solutions, Inc. 9, chemin du Croset PO Box Ecublens, Switzerland Nicholasville, KY 40356, Phone Phone (800) FAX (800) FAX Phone (859) FAX (859) Prawo autorskie 2006, Sargent and Greenleaf, Inc. Revised 12/22/05

2 1 SPIS TREŚCI ZAMEK ELEKTRONICZNY MODEL 6128 / 6129 Instrukcja Programowania i obsługi 1. INFORMACJE OGÓLNE Hierarchia bezpieczeństwa Informacje o Systemie Zamykania Domyślne ustawienia fabryczne OBSŁUGA ZAMKA Grupa Użytkowników Bankowych, Pozycje PIN i Kody Użytkownika Grupa Użytkowników Bankowych Pozycje PIN i odpowiedzialność związana z dostępem Przykładowe sekwencje dźwięków beep Przykładowe sekwencje dźwięków beep Działania dodatkowe/stany w przypadku Trybu Bankowego z rozszerzeniem klawiatury Działania dodatkowe / warunki w przypadku Trybu Usługowego Tryby Dostępu Użytkownika i Otwieranie Zamka Błędy we wprowadzaniu danych wejściowych i kasowanie Czas karny (Tryb Bankowy) Blokada zamka ( Tryb Usługowy) Wskaźnik wysunięcia rygla Wskaźnik wyczerpania baterii Wymiana baterii Pastylka ibutton PROGRAMOWANIE ZAMKA W TRYBIE BANKOWYM Polecenie 22: Zmiana Kodu PIN Polecenie 28: Pobieranie odczytu zdarzeń Polecenie 32: Ustawianie Trybu Dostępu Włączanie Trybu Zarządzający/Pracownik Włączenie Trybu Podwójnej kontroli Polecenie 38: Ustawianie cechy Cichego Alarmu Korzystanie z cechy Cichego Alarmu Włączenie cechy Cichego Alarmu...15 Wyłączanie cechy Cichego Alarmu Polecenie 43: Identyfikacja typu zamka Polecenie 54: Inicjalizacja zamka dla Trybu Usługowego Polecenie 73: Ustawianie daty - Wyłącznie Tryb Bankowy... 16

3 SPIS TREŚCI Polecenie 74: Dodawanie lub usuwanie Pozycji Kodów Dodanie Pozycji Nowego Użytkownika Usuwanie Użytkownika Polecenie 74: Ustawianie Zwłoki Czasowej Cecha Zwłoki Czasowej Wyłącznie Tryb Bankowy Ustawienie czasu trwania Zwłoki Czasowej...19 Zmiana czasu trwania okna otwierania Polecenie 77: Weryfikacja Pozycji PIN Polecenie 78: Ustawianie Czasu Wyłącznie Tryb Bankowy...22 ARKUSZ WERYFIKACJI POZYCJI KODU PIN Obsługa Trybu Usługowego Inicjalizacja Trybu Usługowego Obsługa Trybu Usługowego Kody Operacyjne Trybu Usługowego Dostęp do zamka: Cechy Program Bankowego: Pobieranie dziennika odczytu zdarzeń Resetowanie Pastylki Użytkownika: Użycie funkcji cichego alarmu: Ustawianie kalendarza zegara Resetowanie wymuszenia oczekiwania: Odwołanie Wysyłającego: Dodanie Wysyłającego: Dezinstalowanie zamka:...29 Załącznik A. Specyfikacje...30

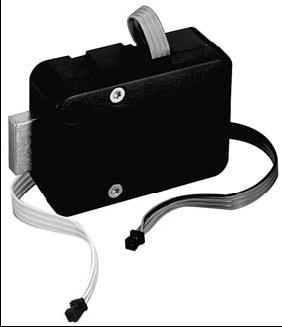

4 3 INFORMACJE OGÓLNE Hierarchia bezpieczeństwa System zamka do bankomatu Model 6128 działa wyłącznie w Trybie Bankowym, wyłącznie w Trybie Usługowym lub równocześnie w Trybach Bankowym i Usługowym. Wyłącznie Tryb Bankowy Użytkownicy Bankowi posiadają lokalną kontrolę pozycji kodu PIN użytkownika oraz kodów, jak również programowania za pomocą klawiatury. Wyłącznie Tryb Usługowy -wymaga Systemu Zarządzania Zamkiem do programowania Pastylek Pamięci i generowania jednorazowych Kodów Operacyjnych dla użytkowników usługi. Kody PIN użytkownika Banku są wyłączone. Tryb Bankowy i Usługowy Użytkownicy Bankowi posiadają lokalną kontrolę pozycji PIN i kodów oraz ograniczonych poleceń programowania przy pomocy klawiatury. System Zarządzania Zamkiem kontroluje fakultatywne cechy Trybu Bankowego i jest używany do programowania Pastylek Pamięci oraz generowania kodów do jednorazowego użytku. 1.2 Informacje o Systemie Zamykania Elektroniczny zamek Model 6128/6129 Comptronic składa się z następujących elementów: 6128 /6129 Zamek z silnikiem krokowym osadzony wewnątrz sejfu. Używany w Trybach Bankowym i Usługowym. Klawiatura znajduje się z przodu, na drzwiach sejfu. Jest to 12 cyfrowa alfanumeryczna klawiatura używana do wprowadzania kodów PIN i programowania poleceń. Rozszerzona Podstawa Klawiatury Zainstalowana pod klawiaturą. Konieczna jest w przypadku korzystania z Trybu Usługowego zamka lub funkcji Odczytu Zdarzeń. Rozszerzona Podstawa jest wyposażona w zielony wskaźnik LED wskazujący Status 1, oraz czerwony wskaźnik LED wskazujący Status 2, jak równieżżółty [bursztynowy] wskaźnik LED wskazujący Tryb działania zamka. Rozszerzona Podstawa posiada również port służący do Komunikacji z Pastylkami Dallas.

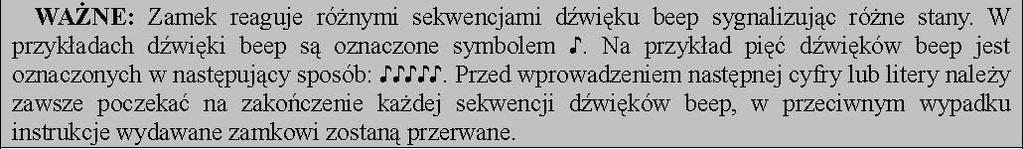

5 4 ModułCichego Alarmu (fakultatywny) osadzony wewnątrz sejfu. Moduł ten musi być podłączony do zamka, aby można było wykorzystać cechę Cichego Alarmu. Za każdym razem, kiedy użytkownik naciska cyfrę, literę lub inny znak na klawiaturze, wydaje ona dźwięk beep, a na klawiaturze miga czerwony wskaźnik LED. Jeżeli nie słychać dźwięku beep lub wskaźnik LED nie miga należy sprawdzić baterie i spróbować ponownie (Patrz rozdział 2.10 Wymiana baterii). Przycisk ze znakiem działa jako funkcja wprowadzenia [enter] i musi być użyty po każdym wprowadzeniu kodu. Przycisk ze znakiem * jest używany z Kodami Programowania Poleceń. Może być również użyty do skasowania uprzednio wprowadzanego kodu w przypadku popełnienia błędu, wówczas należy dwa razy nacisnąć przycisk *. 1.3 Domyślne ustawienia fabryczne Model 6128/6129 jest wysyłany z Sargent i Greenleaf z następującymi domyślnymi ustawieniami fabrycznymi: Tryb Bankowy - włączony / brak ograniczeń czasowych. Tryb Wielu Użytkowników - włączony Opóźnienie Czasowe - zero (0) minut Cichy Alarm - wyłączony Resetowanie stanu sabotażu - włączone Pobieranie odczytu zdarzeń- włączone Ustawienie Daty / Czasu - włączone

6 5 OBSŁUGA ZAMKA 2. Pozycje 00, 02 i 10 mają domyślne kody PIN ustawione w fabryce: Opis pozycji PIN Pozycja PIN Domyślny kod PIN Kod Programisty Kod Urzędnika Kod Użytkownika Kod Programisty (KP) służy wyłącznie do ustawiania parametrów operacyjnych zamka i pobierania odczytu zdarzeń. Kod Programisty nie otwiera zamka. Grupa Użytkowników Bankowych składa się z maksymalnie 16 pozycji Kodu PIN; 2 Urzędników i 4 Administratorów obsługujących programy zamka i do 10 Użytkowników, którzy otwierają i zamykają zamek. Jeżeli zamek nadal posiada oryginalne, domyślne, fabryczne ustawienia S&G, można go otworzyć wprowadzając pozycję Kodu PIN i Kod PIN, który stanowi 8-cyfrowy Kod Użytkownika, następnie nacisnąć przycisk ze znakiem. Zamek ma ustawiony domyślny Tryb Wielu Użytkowników, w którym wprowadzenie jakiegokolwiek ważnego kodu, z wyjątkiem kodu administratora otwiera zamek (Patrz 3.3 Ustawianie Trybu Dostępu). Jeżeli zamek dopiero co został zasilony albo klawiatura została wyjęta i ponownie zainstalowana, zamek będzie w stanie sabotażu. Przed próbą uzyskania dostępu do zamka należy go najpierw zresetować (Patrz Rozdział 2.8). Po zresetowaniu stanu sabotażu i włączeniu zamka umożliwiając mu skorzystanie z Kodu PIN Użytkownika należy użyć fabryczne ustawienie pozycji PIN 10, z Kodem PIN Wprowadzić: Zamek otworzy się. (Jeżeli zamek nie otworzy się i słychać sekwencje dźwięku beep po naciśnięciu przycisku ze znakiem, patrz rozdział opisujący Przykładowe sekwencje dźwięków beep w celu zidentyfikowania stanu.) Zalecamy Użytkownikom zmianę ich Kodów PIN natychmiast po przypisaniu pozycji PIN (Rozdział 3.1) Grupa Użytkowników Bankowych, Pozycje PIN i Kody Użytkownika Grupa Użytkowników Bankowych Grupa Użytkowników Bankowych to domyślne ustawienie fabryczne, zawsze aktywne w każdym zamku (chyba, że zostało wyłączone zgodnie z operacją Trybu Usługowego). Grupa Użytkowników Bankowych posiada hierarchię dostępu Urzędników (Pozycji PIN 02 i 03), Pozycji PIN Administratorów (04, 05, 06 i 07), oraz Użytkowników (Pozycje PIN 10 do 19). Patrz Tabele A i B na następnej stronie informacje o przywilejach dostępu. Grupa Użytkowników Bankowych może być skonfigurowana tak, aby działać w trzech różnych trybach dostępu Użytkownika. Tryb Wielu Użytkowników wprowadzenie jakiegokolwiek ważnego kodu, z wyjątkiem kodu administratora otwiera zamek. Tryb Zarządzający/Pracownik Urzędnicy lub Administratorzy włączają/wyłączają przywilej dostępu indywidualnych Kodów Użytkownika. W tym trybie Kody Urzędnika i Administratora nie otwierają zamka. Tryb Podwójnej Kontroli potrzebne są dwa niezależne Kody Użytkownika do otwarcia zamka. Kody Urzędnika i Administratora mogą być w tym trybie użyte do otwarcia zamka.

7 Pozycje PIN i odpowiedzialność związana z dostępem Niniejszy Rozdział definiuje każdą pozycję PIN oraz poszczególne funkcje Użytkownika, jak przedstawiono w Tabelach A i B. Pozycja PIN 00, pozycja Programisty może tylko skonfigurować zamek i pobrać odczyt zdarzeń. Programista nie może otwieraćżadnych zamków. Kod Programisty jest używany w połączeniu z Systemem Zarządzania Zamkiem w celu wprowadzenia polecenia ustawienia zamka w Trybie Usługowym. Każdy Użytkownik ma przypisaną 2-cyfrową pozycję Kodu PIN (Osobisty Numer Identyfikacyjny) i. Pozycja PIN identyfikuje rodzaj Użytkownika (Programista, Użytkownik, itd.) Kod PIN pozwala Użytkownikowi na dostęp do zamka. Te dwa kody razem stanowią 8-cyfrowy Kod Użytkownika. Każdy Użytkownik może zmienić swój własny Kod PIN, ale nie może zmienić swojej Pozycji PIN. Użytkownicy muszą zawsze wprowadzić zarówno swoją Pozycję PIN, jak i swój Kod PIN, następnie przycisk ze znakiem. POZYCJA PIN KOD PIN Przykład: Tabela A: Kod Programisty Pozycja PIN Opis Pozycji Działanie 00 Kod Programisty Używany do inicjowania Trybu Usługowego z poleceniem 54. Używany w połączeniu z innymi kodami do poleceń28,32,38,73,74, i 78. Zamka nie można otworzyć. Można użyć z innym kodem w celu zresetowania stanu sabotażu. Nie można dodać/usunąć innych Kodów PIN. Można zmienić swój własny Kod PIN. Wysłać Cichy Alarm (jeżeli zaprogramowany).

8 7 Tabela B: Grupa Użytkowników Bankowych Pozycja PIN Opis Pozycji Dostęp Urzędnicy Otworzyć zamek (z wyjątkiem sytuacji, gdy włączony jest Tryb Zarządzający/Pracownik). Włączyć i wyłączyć Użytkowników w Trybie Zarządzający/Pracownik. Dodać nowych Użytkowników (wymaga drugiego ważnego Kodu Użytkownika). Usuwać Użytkowników (wymaga drugiego ważnego Kodu Użytkownika). Rozpocząć opóźnienie czasowe (jeżeli zaprogramowany). Wysłać Cichy Alarm (jeżeli zaprogramowany). Może być drugi ważny Kod Użytkownika dla Podwójnej Kontroli i programowania. Zmienić swój własny Kod PIN Administratorzy Otworzyć zamek (z wyjątkiem sytuacji, gdy włączony jest Tryb Zarządzający/Pracownik). Włączyć/wyłączyć Użytkowników w Trybie Zarządzający/Pracownik. Usuwać Użytkowników (wymaga drugiego ważnego Kodu Użytkownika). Rozpocząć opóźnienie czasowe (jeżeli zaprogramowany). Wysłać Cichy Alarm (jeżeli zaprogramowany). Może być drugi ważny Kod Użytkownika dla Podwójnej Kontroli i programowania. Zmienić swój własny Kod PIN Użytkownicy Otworzyć zamek Rozpocząć opóźnienie czasowe (jeżeli zaprogramowany) Wysłać Cichy Alarm (jeżeli zaprogramowany). Dostarczyć drugi Kod Użytkownika do programowania. Zmienić swój własny Kod PIN. 8

9 2.3 - Przykładowe sekwencje dźwięków beep W poniższej Tabeli znajdują się przykładowe sekwencje dźwięków beep, które można usłyszećprzy używaniu zamka 6128/6129. (KEB = Keypad Extension Base RK = Rozszerzona Klawiatura, TU = Wyłącznie Tryb Usługowy) Przykładowe sekwencje dźwięków beep (beep1 to sygnał dźwiękowy emitowany po naciśnięciu jakiegokolwiek jednego przycisku, beep2 to niższa tonacja dźwięku) Działanie/Stan Dźwięk i wskaźnik LED na klawiaturze Wskaźnik LED RK (jeśli jest) Czas trwania Stan normalny Każde naciśnięcie przycisku 1 beep1-1 raz Niskie naładowanie baterii 2 beep1 Czerwony 5 cykli Słabe baterie 20 beep1 Czerwony 1 raz Wskazanie stanu sabotaż 3 beep1+3beep2+3 beep1 Czerwony 2razy Rozpoczęcie Zwłoki Czasowej 3 szybkie beep1 Czerwony 1 raz Odliczanie Zwłoki Czasowej 1 beep1 Czerwony Co 10 sek. Wygaśnięcie Zwłoki Czasowej 10 szybkich beep1 Zielony 1 raz Odliczanie Okna otwierania 2 beep1 Zielony Co 6 sek. Wysunięcie rygla 1 beep2 + 1 beep1 Czerwony 1 raz Wprowadzanie Kodu Zamek w stanie zamknięcia 2 brap Czerwony (+ Bursztynowy, jeśli TU) 1 raz Wprowadzanie Kodu Zamek wyłączony 2 beep2 Czerwony 1 raz Identyfikacja zamka 4/5 beep1 + 4 beep2 Zielony 1 raz Sprawdzanie alarmu cichy 1 beep1 + 1 beep2 Czerwony 14 razy Włączanie zamka (tryb Zarządzający/Pracownik) 4 beep1 Zielony 1 raz Wyłączanie zamka (tryb Zarządzający/Pracownik) 2 beep2 Czerwony 1 raz Dostęp do trybów programu 5 beep1 Zielony 1 raz Potwierdzenie rozumowania programu 3 beep1 Zielony 1 raz Program zakończony 3 beep1 Zielony 1 raz Wejście pierwszego Użytkownika - podwójna kontrola 4 beep1 Czerwony 1 raz Tryb 77 użycie PIN 1 beep2 Czerwony 1 raz Tryb 77 pusty PIN 1 brap Czerwony 1 raz Dostęp przyznany 3 beep1 Zielony (+ Bursztynowy, jeśli TU) 1 raz Niewłaściwe dane wejściowe/odmowa dostępu 1 brap Czerwony (+ Bursztynowy, jeśli TU) 1 raz Działania dodatkowe/stany w przypadku Trybu Bankowego z rozszerzeniem klawiatury Działanie/Stan Rozpoczęcie pobierania odczytu zdarzeń Dźwięk i wskaźnik LED na klawiaturze 3 beep1 Wskaźnik LED RK (jeśli jest) Zielony (+Bursztynowy, jeśli TU) Czas trwania Pobieranie odczytu zdarzeń zakończone 3 beep1 Zielony (+Bursztynowy, jeśli TU) 1 cykl Błąd pobierania odczytu zdarzeń 1 brap Czerwony (+Bursztynowy, jeśli TU) 1 cykl Ważna pastylka odczytu/zapisania 3 beep1 Zielony (+Bursztynowy, jeśli TU) 1 cykl Błąd Pastylki odczytu/zapisania 1 brap Czerwony (+Bursztynowy, jeśli TU) 1 cykl Zbyt niski poziom naładowania baterii zegara 2 brap Czerwony/Zielony naprzemiennie 2 cykle 1 cykl

10 Działania dodatkowe / warunki w przypadku Trybu Usługowego Działanie/Stan Rozpoczęcie oczekiwania Dźwięk i wskaźnik LED na klawiaturze 3 brap Wskaźnik LED RK Czerwony + Bursztynowy Czas trwania 1 raz Rozpoczęcie Trybu Usługowego Bursztynowy Czas trwania TU Ponaglenie Użytkownika do 1 beep1 Bursztynowy + 1 cykl miganie wprowadzenia danych wejściowych migający Zielony do zakończenia Stan bezpieczny - ponaglenie Użytkownika 3 beep2 + 2 beep1 Bursztynowy + migający Zielony Inicjalizacja zamka dokonana pomyślnie 1 beep1 Zielony + Bursztynowy 1 cykl Inicjalizacja zamka nie wykonana 2 brap Czerwony +Bursztynowy 1 cykl 1 cykl miganie do zakończenia 2.4 Tryby Dostępu Użytkownika i Otwieranie Zamka Wielu Użytkowników Wprowadzenie jakiegokolwiek ważnego kodu, z wyjątkiem kodu administratora otwiera zamek. Zarządzający/Pracownik Grupy Urzędników lub Administratorów włączają/wyłączajądostęp indywidualnych Kodów Użytkownika. W tym trybie Kody Grup Urzędników i Administratorów nie otwierają zamka. W celu włączenia zamka w Trybie Zarządzający/Pracownik Wprowadzić: Daną 2-cyfrową Pozycję PIN Urzędnika/Administratora Dany Urzędnika/Administratora Zamek jest włączony do użycia przez pozycje PIN Kodów Użytkownika. W celu wyłączenia zamka w Trybie Zarządzający/Pracownik Wprowadzić: Daną 2-cyfrową Pozycję PIN Urzędnika/Administratora Dany Urzędnika/Administratora Zamek jest wyłączony do użycia przez pozycje PIN Kodów Użytkownika. Podwójna Kontrola do wykonania jakichkolwiek zmian programowania lub otwarcia zamka wymagane są dwa ważne kody. Mogą to być albo Kody Użytkownika, albo Urzędnika/Administratora. Drugi kod musi zostać wprowadzony w ciągu 60 sekund od momentu wprowadzenia pierwszego kodu. Jeżeli cecha Zwłoki Czasowej jest aktywowana, wymaga sięjedynie jednego kodu do rozpoczęcia Zwłoki Czasowej, ale w celu otwarcia zamka w czasie okna otwierania należy wprowadzić oba kody. Opóźnienie Czasowe Zamek może być zaprogramowany z opóźnieniem czasowym wynoszącym od 0 do 99 minut, z oknem otwierania od 1do 10 minut. Jeżeli dany zamek nie korzysta z funkcji Zwłoki Czasowej Wprowadzić: Daną 2-cyfrową Pozycję PIN Dany Po dźwiękach beep obrócić uchwyt sejfu do pozycji otwartej w ciągu 6 sekund.

11 10 Jeżeli dany zamek korzysta z funkcji Zwłoki Czasowej Wprowadzić: Daną 2-cyfrową Pozycję PIN Dany Uprzednio ustawiony okres Zwłoki Czasowej rozpoczyna się po wprowadzeniu danego kodu. W okresie Zwłoki Czasowej zamek wydaje dźwięk beep raz co 10 sekund. Pod koniec Zwłoki Czasowej zamek bardzo szybko wydaje dźwięk beep 10 razy, sygnalizując rozpoczęcie okna otwierania czyli czasu, w którym można otworzyć zamek. W czasie okna otwierania zamek wydaje dźwięk beep dwa razy co 6 sekund. Teraz użytkownikmusi: Wprowadzić: ponownie dany 2-cyfrowy PIN ponownie dany 6-cyfrowy Kod Użytkownika 2.5 Błędy we wprowadzaniu danych wejściowych i kasowanie Jeżeli w czasie wprowadzania Kodu Użytkownika popełniony zostanie błąd, należy dwa razy nacisnąć przycisk ze znakiem * w którymkolwiek momencie, nastąpi wykasowanie błędu i można operację rozpocząć od nowa. Jeżeli po wprowadzeniu znaku słychać jeden długi dźwięk beep, oznacza to popełnienie błędu. Nacisnąć przycisk ze znakiem * dwa razy w celu skasowania i spróbować ponownie lub poczekać 10 sekund i zamek sam wykasuje błędne wprowadzenia. 2.6 Czas karny (Tryb Bankowy) Jeżeli Użytkownik wprowadzi nieprawidłowy kod 6 razy z rzędu zamek rozpoczyna 10 minutowy czas karny; nie można go wówczas otworzyć. Wprowadzenie dodatkowych danych w czasie karnym nie ma wpływu na zamek i nie wydłuża czasu karnego. Przed wprowadzeniem jakiegokolwiek ważnego kodu należy odczekać 10 minut. Jeżeli kod zostanie wprowadzony (ważnylub nie) w czasie okresu wymuszenia, zamek wyda dwa długie dźwięki beep i nie otworzy się. 2.7 Blokada zamka ( Tryb Usługowy ) W wyjątkowej sytuacji kiedy zamek zostanie wprowadzony w czas karny pięć razy z rzędu, blokada zamka zostanie uruchomiona. Podczas próby wprowadzenia kodu zamek wyemituje trzy dźwięki brap i nie otworzy się. Zamek może zostać zresetowany przy użyciu czerwonej pastylki zarządzającej. Skontaktuj się z administratorem oprogramowania lub wysyłającym w celu uzyskania właściwej pastylki i kodu. 2.8 Wskaźnik wysunięcia rygla Kiedy rygiel zamka przesuwa się do pozycji zamkniętej słychać jeden podwójny dźwięk beep(niski, następnie wysoki).

12 Wskaźnik wyczerpania baterii Jeżeli po wprowadzeniu poprawnego Kodu Użytkownika słychać 5 podwójnych dźwięków beep kiedy zamek otwiera się, oznacza to wyczerpane baterie. Należy je wymienić. Jeżeli baterie są wyładowane i zamek nie może właściwie pracować, przy wprowadzaniu Kodu Użytkownika zamek wyda dźwięk beep 20 razy. Zamek nie otworzy się. Należy natychmiast wymienić baterie i ponownie wprowadzić Kod Użytkownika, aby otworzyć zamek. Baterie 9W znajdują się pod klawiaturąklawiatury Wymiana baterii W czasie wymiany baterii zamek nie zapomni żadnych kodów ani ustawień programowych. W zamku znajdują się dwie 9-woltowe alkaliczne baterie. Zalecamy alkaliczne baterie Duracell Wymiana baterii: ostrożnie zdjąć obudowęklawiatury podnosząc dolną krawędź (znajdującąsię najbliżej logo SiG), następnie łagodnie wysunąć z podstawy. Wyjąć stare baterie z końcówek. Włożyć nowe baterie podpierając górny uchwyt każdej baterii drugą ręką, aby nie zgiąć, ani nie złamać uchwytu Pastylka ibutton Pozwala na przekazywanie odczytu zdarzeń z zamka do komputera. Odczyt zdarzeń to zarejestrowany zapis czasu i daty każdej operacji zamka. Pastylka jest również używana w autoryzacji Użytkowników Trybu Usługowego w zamku. Oprogramowanie Systemu Zarządzania Zamkiem Sargent & Greenleaf oraz oprogramowanie Kierownika Odczytu SiG musząbyć zainstalowane na komputerze przed załadowaniem i wykorzystaniem informacji o odczycie zdarzeń przechowywanych w zamku. Więcej instrukcji na temat pobierania Odczytu Zdarzeń patrz Rozdział 3.2.

13 3. PROGRAMOWANIE ZAMKA W TRYBIE BANKOWYM 12 Poniższe polecenia programujące pozwalają na wykonanie różnorodnych funkcji zamka. Polecenie Opis/funkcja 2 2 * Zmiana kodu PIN 2 8 * Pobieranie Odczytu Zdarzeń fakultatywne w Trybie Usługowym. 3 2 * Wybieranie Trybu Dostępu. 3 8 * Włączanie/wyłączanie Cichego Alarmu wymagany moduł alarmu. 4 3 * Identyfikowanie rodzaju zamka. 5 4 * Inicjalizacja zamka funkcja Trybu Usługowego. 7 3 * Ustawianie daty. (Wyłącznie Tryb Bankowy) 7 4 * Dodawanie lub usuwanie Kodów PIN Użytkownika i ustawianie Zwłoki Czasowej 7 7 * Weryfikowanie Pozycji PIN. 7 8 * Ustawianie czasu. (Wyłącznie Tryb Bankowy) 3.1 Polecenie 22: Zmiana Kodu PIN Polecenie 22 jest stosowane do zmiany własnego kodu PIN. Kody należy zmieniać zawsze przy otwartych drzwiach sejfu. Zmieniając Kod Użytkownika należy wprowadzić zarówno 2- cyfrowąpozycję PIN, jak i. Pozycja PIN nie zmienia się. Zmiana Kodu PIN polega na wykonaniu następujących 4 kroków: (Kod PIN może zawierać jakiekolwiek cyfry/litery z wyjątkiem znaków lub *): Krok 1. Wprowadzić: 2 2 * Krok 2 Wprowadzić: 2-cyfrową Pozycję PIN Obecny Krok 3. Wprowadzić: 2-cyfrową Pozycję PIN Nowy Krok 4. Wprowadzić: ponownie 2-cyfrową Pozycję PIN ponownie nowy Przed zamknięciem drzwi sejfu wypróbować nowy Kod PIN przynajmniej trzy razy w celu potwierdzenia właściwego działania.

14 Polecenie 28: Pobieranie odczytu zdarzeń Odczyt zdarzeń zamka 6128/29 może przechowywać aż 400 czasów i dat. Niektóre przykłady zdarzeń to: Dodawanie lub usuwanie Kodu Użytkownika. Zmiana kodu. Otwieranie lub zamykanie zamka. (Użytkownicy Trybu Bankowego i Usługowego), Polecenia programujące, takie jak ustawianie daty. (Użytkownicy Trybu Bankowego i Usługowego). Odczyt zdarzeń można przesłać do Pastylek Pamięci i załadować do komputera przy użyciu oprogramowania Systemu Zarządzania Zamkiem Comptronic Sargent & Greenleaf. Dokładne instrukcje są załączone do oprogramowania. Pobranie Odczytu zdarzeń polega na wykonaniu następujących 4 kroków: Krok 1. Wprowadzić: 2 8 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: 8 cyfrowy kod cyfrowy, jak opisano w oprogramowaniu Systemu Zarządzania Zamkiem. Krok 4. Przyłożyć srebrną część przednią Pastylki Pamięci do odpowiedniego portu (okrągłe wgłębienie) na rozszerzonej klawiaturze. Pastylka wskoczy na miejsce i zostanie tam przytrzymana. W trakcie pobierania odczytu zdarzeń do Pastylek Pamięci wskaźnik LED będzie palił się na żółto. Trwa to około 20 sekund. Po zakończeniu pobierania zamek wyda dźwięk beep3 razy. Jeżeli słychać dźwięk beep sygnalizujący błąd (jeden długi ciągły beep), odczyt zdarzeń nie został pobrany prawidłowo. Należy jeszcze raz wykonać czynność zaczynając od Kroku 1. Po udanym pobraniu odczytu zdarzeń, jest on przechowywany w Pastylce. Żeby załadować dane do komputera należy postępować zgodnie z instrukcjami w oprogramowaniu Systemu Zarządzania Zamkiem Sargent & Greenleaf. 3.3 Polecenie 32: Ustawianie Trybu Dostępu Model zamka 6128/6129 może być ustawiony w Trybie Wielu Użytkowników, Zarządzający/Pracownik lub w Trybie Podwójnej Kontroli. Wielu Użytkowników Wprowadzenie jakiegokolwiek ważnego kodu, z wyjątkiem kodu administratora otwiera zamek. Zarządzający/Pracownik Grupy Urzędników lub Administratorów włączają/wyłączają dostęp indywidualnych Kodów Użytkownika. W tym trybie, Grupa Kodów Urzędników i Administratorów nie otwiera zamka. Podwójna Kontrola do wykonania jakichkolwiek zmian programowania lub otwarcia zamka wymagane są dwa ważne kody Użytkownika. Mogą to być albo Kody Użytkownika, albo zarządzającego. Drugi kod musi zostać wprowadzony w ciągu 60 sekund od momentu prowadzenia pierwszego kodu. Jeżeli cecha Zwłoki Czasowej jest aktywowana, wymaga się jedynie jednego kodu do rozpoczęcia Zwłoki Czasowej, ale w celu otwarcia zamka w czasie okna otwierania należy wprowadzić oba kody.

15 14 Włączanie Trybu Zarządzający/Pracownik Włączenie zamka na Tryb Zarządzający/Pracownik polega na wykonaniu następujących 5 kroków: Krok 1. Wprowadzić: 3 2 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: ważną 2-cyfrową Pozycję PIN Urzędnika lub Administratora (02-07) Krok 4. Wprowadzić: 2 (Numer funkcyjny) Krok 5. Wprowadzić: 2 (Numer funkcyjny) Teraz zamek wymaga wprowadzenia Kodu Zarządzającego w celu włączenia Kodów Użytkownika. Włączenie Trybu Podwójnej kontroli Ustawienie zamka na Tryb Podwójnej Kontroli polega na wykonaniu następujących 5 kroków: Krok 1. Wprowadzić: 32 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: ważną 2-cyfrową Pozycję PIN Urzędnika lub Administratora (02-07) Krok 4. Wprowadzić: 3 (Numer funkcyjny) Krok 5. Wprowadzić: 3 (Numer funkcyjny) Zamek jest teraz ustawiony w Trybie Podwójnej Kontroli wymagającej dwóch ważnych kodów Użytkownika lub Zarządzającego w celu uzyskania dostępu. Włączenie Trybu Wielu Użytkowników Ustawienie zamka na Tryb Wielu Użytkowników polega na wykonaniu następujących 5 kroków: Krok 1. Wprowadzić: 32 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: ważną 2-cyfrową Pozycję PIN Urzędnika lub Administratora (02-07) Krok 4. Wprowadzić: 4 (Numer funkcyjny) Krok 5. Wprowadzić: 4 (Numer funkcyjny) Zamek jest teraz ustawiony w Trybie Wielu Użytkowników Wprowadzenie jakiegokolwiek ważnego kodu, z wyjątkiem kodu administratora otwiera zamek. 3.4 Polecenie 38: Ustawianie cechy Cichego Alarmu Model zamka 6128/6129 posiada opcję Cichego Alarmu. Fakultatywny moduł Cichego Alarmu musi być podłączony do zamka i systemu alarmowego, aby cecha ta zadziałała.

16 15 Korzystanie z cechy Cichego Alarmu Aby wysłać cichy alarm do centrum alarmowego należy wprowadzić Kod Użytkownika, w którym ostatnia cyfra wybranego Kodu PIN Użytkownika jest o jedną cyfrę większa lub mniejsza i nacisnąć przycisk ze znakiem. Na przykład, jeżeli wybrany Kod Użytkownika to dla Pozycji PIN 02, Użytkownik może aktywować Cichy Alarm wprowadzając lub , następnie. Jeżeli Kod Użytkownika kończy się na 0, należy wprowadzić 1 lub 9, aby aktywować Cichy Alarm. Po wprowadzeniu kodu Cichego Alarmu zamek będzie działał normalnie. Wszystkie Kody Użytkownika mogą wysłać sygnał Cichego Alarmu w każdym czasie. Może on również zostać wysłany w trakcie sekwencji programowania. Włączenie cechy Cichego Alarmu Po zainstalowaniu modułu w zamku, Cichy Alarm musi zostać włączony, polega to na wykonaniu następujących 5 kroków: Krok 1. Wprowadzić: 3 8 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: ważną 2-cyfrową Pozycję PIN Urzędnika lub Administratora (02-07) Krok 4. Wprowadzić: 1 (Numer funkcyjny) Krok 5. Wprowadzić: 1 (Numer funkcyjny) Zamek może teraz wysłać sygnał Cichego Alarmu poprzez moduł interfejsu. Wyłączanie cechy Cichego Alarmu Cechę Cichego Alarmu można wyłączyć bez rozłączania modułu, polega to na wykonaniu następujących 5 kroków: Krok 1. Wprowadzić: 3 8 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: ważną 2-cyfrową Pozycję PIN Urzędnika lub Administratora (02-07)

17 16 Krok 4. Wprowadzić: 0 (Numer funkcyjny) Krok 5. Wprowadzić: 0 (Numer funkcyjny) 3.5 Polecenie 43: Identyfikacja typu zamka Czasem może się zdarzyć, że technik potrzebuje informacji o rodzaju zamka zainstalowanego na drzwiach sejfu. W celu zidentyfikowania zamka należy wykonać następujące 2 kroki: Krok 1. Wprowadzić: 4 3 * Krok 2. Słuchać trzech zestawów dźwięków beep. Poniższa Tabela informuje jak ustalić rodzaj zamka. Zestaw dźwięków Beep Ilość dźwięków Beep Zestaw I (wysoki dźwięk) 4 5 Zestaw II (niski dźwięk) 4 4 Rodzaj zamka 6128: rygiel blokujący 6129: rygiel pchać - pociągnąć 3.6 Polecenie 54: Inicjalizacja zamka dla Trybu Usługowego Polecenie 54 jest wykorzystywane do ustawiania Trybu Usługowego zamka. Oprogramowanie Systemu Zarządzania Zamkiem Sargent & Greenleaf musi utworzyć pastylkę programującą używaną w połączeniu z Poleceniem 54* w celu zaprogramowania zamka na Tryb Usługowy. Patrz Rozdział 4.1 Instrukcje Inicjalizacji Zamka. 3.7 Polecenie 73: Ustawianie daty - Wyłącznie Tryb Bankowy Aby wykorzystać funkcję odczytu zdarzeń należy ustawić datę. Datę należy wprowadzić w formacie DDMMYY, gdzie DD = dzień, MM = miesiąc i YY = rok. Datę należy ustawić przed inicjalizacją zamka do Trybu Usługowego. Ustawianie daty polega na wykonaniu następujących 5 kroków: Krok 1. Wprowadzić: 7 3 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: 2-cyfrową Pozycję PIN Urzędnika lub Administratora (02-07)

18 17 Krok 4. Wprowadzić: Datę w formacie DDMMYY Krok 5. Wprowadzić: Potwierdzić datę wprowadzając ją ponownie w formacie DDMMYY Przykład Aby ustawić datę na 4 lipca 2000 roku (używając domyślnych Kodów fabrycznych): Krok 1. Wprowadzić: 7 3 * Krok 2. Wprowadzić: Krok 3. Wprowadzić: Krok 4. Wprowadzić: Krok 5. Wprowadzić: Polecenie 74: Dodawanie lub usuwanie Pozycji Kodów Dodanie Pozycji Nowego Użytkownika Dodanie lub usunięcie pozycji Użytkownika polega na wykonaniu następujących 5 kroków: Krok 1. Wprowadzić: 7 4 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Urzędnika (02 lub 03) Krok 3. Wprowadzić: ważną 2-cyfrową Pozycję PIN (Urzędnika, Administratora lub Użytkownika) Krok 4. Wprowadzić: Nową 2-cyfrową Pozycję PIN Krok 5. Wprowadzić: ponownie nową Pozycję PIN w celu potwierdzenia ponownie w celu potwierdzenia Po przypisaniu Pozycji PIN i Kodu PIN Użytkownikowi zalecamy, aby każdy Użytkownik zmienił swój Kod PIN przy pomocy Polecenia 22.

19 18 Przykład Dodać Pozycję PIN 14 (używając domyślne kody fabryczne). Należy zauważyć, że nowemu Użytkownikowi można przypisać jakikolwiek Kod PIN, o ile nie zawiera on znaku * lub w charakterze jednej z cyfr. Krok 1. Wprowadzić: 7 4 * Krok 2. Wprowadzić: Krok 3. Wprowadzić: Krok 4. Wprowadzić: Krok 5. Wprowadzić: Użytkownik powinien teraz zmienić swój Kod PIN przy pomocy Polecenia 22. Usuwanie Użytkownika Aby usunąć Użytkownika, potrzebna jest tylko jego 2-cyfrowa Pozycja PIN i wykonanie następujących 5 kroków: Krok 1. Wprowadzić: 7 4 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Urzędnika lub Administratora. Krok 3. Wprowadzić: ważną 2-cyfrową Pozycję PIN (Urzędnika, Administratora lub Użytkownika) Krok 4. Wprowadzić: 2-cyfrową Pozycję PIN, która ma być usunięta Krok 5. Wprowadzić: ponownie 2-cyfrową Pozycję PIN w celu potwierdzenia Przykład Usuwanie Użytkownika dla PIN 14. Krok 1. Wprowadzić: 7 4 * Krok 2. Wprowadzić: Krok 3. Wprowadzić:

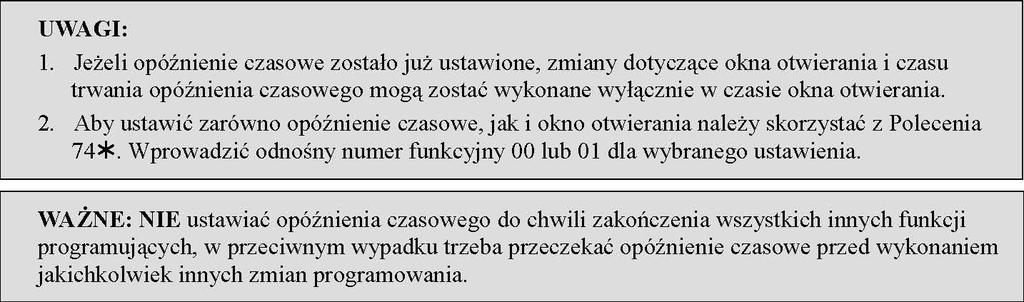

20 19 Krok 4. Wprowadzić: 1 4 Krok 5. Wprowadzić: Polecenie 74: Ustawianie Zwłoki Czasowej Cecha Zwłoki Czasowej Wyłącznie Tryb Bankowy W zamku 6128/6129 można zaprogramować cechę Zwłoki Czasowej. Opóźnienie czasowe ma zastosowanie wyłącznie do Użytkowników Bankowych. Opóźnienie czasowe można ustawić na okres od 0 do 99 minut. Czerwony wskaźnik LED na klawiaturze miga i słychać pojedynczy dźwięk beep co 10 sekund, jako przypomnienie, że zamek jest w okresie Zwłoki Czasowej. Po wygaśnięciu tego okresu zamek wydaje 10 szybkich dźwięków beep informując, iż może zostać teraz otwarty. W czasie okna otwierania zamek wydaje dźwięki beep, a wskaźnik LED miga dwa razy co 6 sekund. Domyślne fabryczne ustawienie okna otwierania to 2 minuty, okno otwierania można ustawić na czas od 1 do 10 minut. Aby otworzyć zamek Użytkownik musi wprowadzić swój Kod Użytkownika w celu rozpoczęcia okresu Zwłoki Czasowej, odczekać ten okres i następnie wprowadzić ważny Kod Użytkownika w czasie okna otwierania. Jeżeli zamek nie otworzy się w czasie okna otwierania, resetuje się automatycznie i proces należy powtórzyć. Zamek 6128/6129 jest wysyłany z fabryki bez ustawień Zwłoki Czasowej. Ustawienie czasu trwania Zwłoki Czasowej Jeżeli opóźnienie czasowe zostało już ustawione, wprowadzić Kod Użytkownika w celu rozpoczęcia Zwłoki Czasowej. Po wygaśnięciu Zwłoki Czasowej (zamek wydaje 10 szybkich dźwięków beep), a okno otwierania rozpoczęło się, należy natychmiast przejść do zmiany Zwłoki Czasowej wykonując następujące 6 kroków: Krok 1. Wprowadzić: 7 4 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: ważną 2-cyfrową Pozycję PIN Urzędnika lub Administratora (02-07)

21 20 Krok 4. Wprowadzić: 00 (Numer funkcyjny) Krok 5. Wprowadzić: Opóźnienie czasowe w minutach (0-99) Krok 6. Wprowadzić: ponownie opóźnienie czasowe w minutach (0-99) Przykład Ustawianie Zwłoki Czasowej na 10 minut: Krok 1. Wprowadzić: 7 4* Krok 2. Wprowadzić: Krok 3. Wprowadzić: Krok 4. Wprowadzić: 0 0 Krok 5. Wprowadzić: 1 0 Krok 6. Wprowadzić: 1 0 Aby usunąć okres Zwłoki Czasowej należy po prostu w miejscu ilości minut Zwłoki Czasowej wprowadzić zero (0). Zmiana czasu trwania okna otwierania Jeżeli opóźnienie czasowe zostało już ustawione, wprowadzić Kod Użytkownika w celu rozpoczęcia Zwłoki Czasowej. Po wygaśnięciu Zwłoki Czasowej (zamek wydaje 10 szybkich dźwięków beep), a okno otwierania rozpoczęło się, należy natychmiast przejść do ustawienia okna otwierania wykonując następujące 6 kroków: Krok 1. Wprowadzić: 7 4 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: ważną 2-cyfrową Pozycję PIN Urzędnika lub Administratora (02-07)

22 21 Krok 4. Wprowadzić: 0 1 (Numer funkcyjny) Krok 5. Wprowadzić: Ilość minut okna otwierania (1-10) Krok 6. Wprowadzić: ponownie ilość minut okna otwierania (1-10) Przykład Ustawianie okna otwierania na 5 minut: Krok 1. Wprowadzić: 7 4 * Krok 2. Wprowadzić: 0 0 (KP 2 cyfrową Pozycję PIN) (KP 6 cyfrowy Kod PIN) Krok 3. Wprowadzić: 0 2 (ważną 2 cyfrową Pozycję PIN) (6 cyfrowy Kod PIN) Krok 4. Wprowadzić: 0 1 (Numer funkcyjny) Krok 5. Wprowadzić: 5 (Ilość minut dla Okna otwierania) Krok 6. Wprowadzić: 5 (Ilość minut dla Okna otwierania) Jeżeli opóźnienie czasowe nie zostało uprzednio ustawione, można natychmiast rozpocząć jego ustawianie po wprowadzeniu właściwej sekwencji kodu Polecenie 77: Weryfikacja Pozycji PIN Należy użyć tego kodu w celu zweryfikowania, czy Użytkownikowi przypisano Pozycję PIN. Na przykład, przekazana zostanie informacja, czy PIN 07 posiada Kod PIN w tej pozycji. Aby zarządzać Kodami PIN Użytkownika, zaleca się zastosowanie załączonego Arkusza Weryfikacji Pozycji Kodu PIN (patrz strona 23). Krok 1. Wprowadzić: 7 7 * Krok 2. Wprowadzić: Pozycję PIN do zweryfikowania i Jeden długi dźwięk beep oznacza, że żaden Kod nie jest ustawiony w tej pozycji. Jeden krótki dźwięki beep oznacza, że Kod jest ustawiony.

23 Polecenie 78: Ustawianie Czasu Wyłącznie Tryb Bankowy Aby korzystać z funkcji odczytu zdarzeń należy najpierw ustawić czas. Czas należy ustawić w formacie HHmm bazując na 24-godzinach, gdzie HH = to godziny i mm = minuty. Czas należy ustawić przed inicjalizacją zamka do Trybu Usługowego. W Trybie Usługowym czas należy zawsze ustawiać w standardowym czasie lokalnym. Standardowy czas lokalny musi być ustawiony nawet wtedy, gdy obowiązuje czas letni. Ustawianie czasu polega na następujących 5 krokach: Krok 1. Wprowadzić: 7 8 * Krok 2. Wprowadzić: 2-cyfrową Pozycję PIN Programisty (00) Krok 3. Wprowadzić: 2-cyfrową Pozycję PIN Urzędnika lub Administratora (02-07 wyłącznie Pozycje PIN) Krok 4. Wprowadzić: Czas w formacie HHmm Krok 5. Wprowadzić: Czas w formacie HHmm w celu potwierdzenia Przykład Ustawianie czasu na 3:15 po południu, czyli 15:15 (używając domyślnych fabrycznych Kodów): Krok 1. Wprowadzić: 7 8 * Krok 2. Wprowadzić: Krok 3. Wprowadzić: Krok 4. Wprowadzić: Krok 5. Wprowadzić:

24 23 ARKUSZ WERYFIKACJI POZYCJI KODU PIN Pozycja Opis Kod ustawiony Tak/Nie 00 Programista 02 Urzędnik 03 Urzędnik 04 Administrator 05 Administrator 06 Administrator 07 Administrator 10 Użytkownik 11 Użytkownik 12 Użytkownik 13 Użytkownik 14 Użytkownik 15 Użytkownik 16 Użytkownik 17 Użytkownik 18 Użytkownik 19 Użytkownik

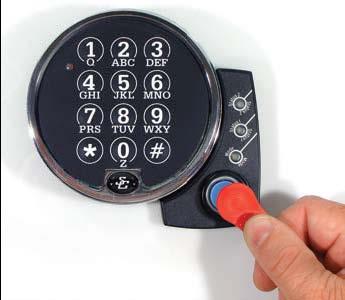

25 4. Obsługa Trybu Usługowego Inicjalizacja Trybu Usługowego Żeby zamek działał właściwie w Trybie Usługowym należy go najpierw inicjować do działań usługowych. Aby zamek działał we właściwy sposób, należy podłączyć następujące elementy: rozszerzoną klawiaturę 6128 z czytnikiem Pastylki i trzy wskaźniki LED. Aby zamek zaczął działać w Trybie Usługowym należy przygotować pastylkę zarządzającąwedług oprogramowania Systemu Zarządzania Zamkiem podstawowej spółki serwisowej. Instrukcje dotyczące przygotowania uruchomienia pastylki znajdują się w instrukcji obsługi Systemu Zarządzania Zamkiem. Pastylka zarządzająca jest używana w połączeniu z poleceniem klawiatury w celu ustawienia zamka w trybie inicjalizacji. Inicjalizacja zamka to jedyna operacja Trybu Usługowego, która nie jest uzależniona od daty i czasu. Skoro wszystkie funkcje Trybu Usługowego są uzależnione od daty i czasu, ważne jest ustawienie właściwej daty i czasu. Zaleca się, aby przed inicjalizacją zamka najpierw ustawić datę i czas w zamku przy pomocy procedur wyszczególnionych w Rozdziałach 3.7 i Ważne jest ustawienie daty i czasu w zamku zawsze na standardowy czas lokalny obowiązujący w miejscu, w którym znajduje się zamek. (Jeżeli zamek znajduje się na obszarze stosującym czas letni i taki czas letni jest obecnie obowiązujący, wówczas w ustawieniach zamka należy cofnąć czas o godzinę). Proces używany do inicjalizacji zamka jest następujący: Krok 1. Odpowiednio zresetować stan sabotażu zamka. Patrz Rozdział 2.8. Krok 2. Krok 3. Krok 4. Krok 5. Krok 6. Krok 7. Krok 8. Krok 9. Ustawićdatę i czas przy użyciu procedur wyszczególnionych w Rozdziałach 3.7 i Umieścićzaprogramowaną pastylkę zarządzającą w czytniku na rozszerzonej klawiaturze. Wprowadzić: (domyślny Kod Programisty lub aktualny Kod Programisty) Wskaźnik Trybu Bursztynowego zaświeci się informując o uznaniu prośby. W trakcie procesu inicjalizacji wskaźnik Trybu Bursztynowego na rozszerzonej klawiaturze będzie się nadal świecił. Czas trwania tego etapu to około 45 sekund. Po pomyślnym zakończeniu procesu inicjalizacji, migać będzie wskaźnik zielony informujący o Statusie 1 i klawiatura wyda trzy dźwięki beep. Jeżeli z jakiegokolwiek powodu inicjalizacja nie uda się, zaświeci się wskaźnik czerwony informujący o Statusie 2 i zamek wyda jeden długi dźwięk beep. Pastylkę można teraz wyjąći zwrócić do Systemu Zarządzania Zamkiem w celu potwierdzenia, że zamek został pomyślnie uruchomiony. Zamek jest teraz gotowy do reagowania na operacje Trybu Usługowego.

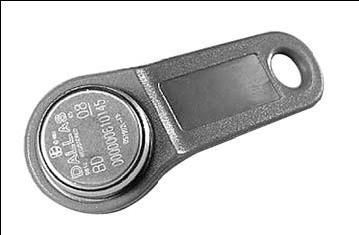

26 Obsługa Trybu Usługowego Obsługa Trybu Usługowego wymaga wprowadzenia cztero cyfrowego Kodu PIN Użytkownika Usługowego, ośmio cyfrowego kodu operacyjnego oraz okazania ważnej pastylki. Okazanie PIN, kodu operacyjnego i pastylki zamkowi musi zostać wykonane w czasie okna daty i czasu wyszczególnionego przez operatora systemu, kiedy wygenerowany został kod operacyjny. Proces, który Użytkownik Usługowy ma wykonać w zamku przy obsłudze Trybu Usługowego jest następujący: Krok 1. Włożyć pastylkę Użytkownika do portu czytnika na rozszerzonej klawiaturze Krok 2. Wprowadzić cztero cyfrowy Kod PIN Użytkownika i nacisnąć przycisk. Krok 3. Wprowadzić ośmio cyfrowy kod operacyjny dostarczony przez oprogramowanie Systemu Zarządzania Zamkiem i nacisnąć przycisk. Zamek zareaguje wyświetlając wskaźnik Trybu Bursztynowego potwierdzając prośbę o Tryb Usługowy i następnie przejdzie do wykonania tej prośby. Jeżeli operacja jest zweryfikowana i zamek na nią zezwala, reakcja będzie następująca: wskaźnik zacznie migać na Zielono informując o Statusie 1 i słychać będzie trzy dźwięki beep. Jeżeli prośba jest odrzucona, zaświeci się wskaźnik Czerwony informujący o Statusie 2, w połączeniu z sekwencją dźwięków informując Użytkownika o niepowodzeniu. Patrz strona 9, Rozdział 2.3 Przykładowe sekwencje dźwięków beep identyfikacja przyczyny niepowodzenia. Krok 4. Krok 5. Po zakończeniu operacji pastylkę można wyjąć. Jeżeli celem było uzyskanie dostępu do zamka, otworzy on się i zapewni dostęp. Użytkownik ma około sześciu sekund na otwarcie drzwi od informacji o przyjęciu kodu operacyjnego, zanim zamek automatycznie spróbuje je ponownie zamknąć. Po przyznaniu dostępu zamek będzie nadal monitorował swój status braku zabezpieczenia. Kiedy drzwi są zamknięte, a zamek zabezpieczony, Użytkownik zostanie zachęcony do okazania pastylki czytnikowi po raz drugi w celu zapisania bezpiecznego kodu z zamka. Wskaźnik Trybu Bursztynowego zaświeci się, a wskaźnik Zielony informujący o Statusie 1 będzie migał, w połączeniu z okresowymi dźwiękami beep. Ponagli to Użytkownika do okazania pastylki. Użytkownik będzie miał około czterech minut na okazanie pastylki, zanim zamek się zresetuje. Kiedy pastylka Użytkownika zapisze bezpieczny kod, wskaźnik zamka będzie migał na Zielono informując o Statusie 1 i wydawał trzy dźwięki beep. Pastylkę można teraz wyjąć. Jeżeli pastylka Użytkownika nie zostanie okazana w celu zapisania bezpiecznego kodu, pastylka Użytkownika zostanie wyłączona z dalszej operacji i System Zarządzania Zamkiem będzie musiał wydać kod operacyjny w celu ponownego włączenia pastylki.

27 Kody Operacyjne Trybu Usługowego Kody operacyjne Trybu Usługowego mogą być wygenerowane wyłącznie przez System Zarządzania Zamkiem dla zamków, które zostały już uprzednio uruchomione. Kody operacyjne sąośmio cyfrowe i będą obowiązywały tylko jednorazowo. Jeżeli kod operacyjny nie jest używany, wygaśnie on pod koniec okna czasowego wyszczególnionego przez operatora Systemu Zarządzania Zamkiem, w okresie, w którym kod został wygenerowany. Każdy kod operacyjny jest określony dla zamka, do którego jest adresowany, Użytkownika, jego cztero cyfrowego Kodu PIN, okazanej pastylki, prośby oraz daty i czasu, dla których kod obowiązuje Dostęp do zamka: Oprogramowanie zarządzania zamkiem może utworzyć ośmio cyfrowy kod do użycia zarówno przez Użytkowników, jak i Użytkowników Zarządzających. Można go użyć tylko raz, w konkretnym zamku, w czasie konkretnego okna czasowego. Przykład Krok 1. Użytkownik umieszcza swoją pastylkę w czytniku. Krok 2. Użytkownik wprowadza swój cztero cyfrowy kod PIN i naciska. Krok 3. Użytkownik wprowadza ośmio cyfrowy kod operacyjny i naciska. Krok 4. Wskaźnik Trybu Bursztynowego zamka zapala się w czasie przetwarzania kodu. Krok 5. Zamek sygnalizuje pomyślny wynik Zielonym wskaźnikiem Status 1 i trzema dźwiękami beep. Krok 6. Zamek jest otwarty. Użytkownik może otworzyć drzwi i wykonać danąfunkcję. Krok 7. Kiedy drzwi są zamknięte, zamek ponagla Użytkownika do okazania pastylki w celu zapisania bezpiecznego kodu. Krok 8. Użytkownik umieszcza pastylkę w czytniku. Zamek informuje o pomyślnym transferze bezpiecznego kodu do pastylki zapalonym wskaźnikiem Zielonym informującym o Statusie 1 i trzema dźwiękami beep. Krok 9. Użytkownik wyjmuje pastylkę Cechy Program Bankowego: Jest to wyłącznie zarządzający kod operacyjny używany do ustawiania operacyjnych cech bankowych zamka. Kod ten nie otwiera zamka. Programowalne cechy, które można ustawić tym kodem to: Włączony lub wyłączony Tryb Bankowy. Okno czasowe operacji dla Użytkowników Bankowych, jeśli włączone. Dostęp do dziennika odczytu zdarzeń poprzez operacje bankowe. Możliwość zresetowania stanu sabotażu w zamku przy pomocy procedur bankowych. Przykład Krok 1. Użytkownik umieszcza swoją pastylkę zarządzającą w czytniku. Krok 2. Użytkownik wprowadza swój cztero cyfrowy kod PIN i naciska. Krok 3. Użytkownik wprowadza ośmio cyfrowy kod operacyjny i naciska. Krok 4. Wskaźnik Trybu Bursztynowego zamka zapala się w czasie przetwarzania kodu (ciąg dalszy).

28 27 Krok 5. Krok 6. Zamek sygnalizuje pomyślny wynik Zielonym wskaźnikiem informującym o Statusie 1 i trzema dźwiękami beep. Użytkownik wyjmuje pastylkę Pobieranie dziennika odczytu zdarzeń Jest to wyłącznie zarządzający kod operacyjny używany do pobierania dziennika odczytu zdarzeńzamka. Kod ten nie otwiera zamka. Cały dziennik odczytu zdarzeń jest przesyłany do pastylki w celu przekazania i powiadomienia Systemu Zarządzania Zamkiem. Przykład Krok 1. Użytkownik umieszcza swoją pastylkę zarządzającą w czytniku. Krok 2. Użytkownik wprowadza swój cztero cyfrowy kod PIN i naciska. Krok 3. Użytkownik wprowadza ośmio cyfrowy kod operacyjny i naciska. Krok 4. Wskaźnik Trybu Bursztynowego zamka zapala się w czasie przetwarzania kodu. Krok 5. Wskaźnik Trybu Bursztynowego pozostanie zapalony w czasie przekazywania danych odczytu zdarzeń do pastylki. Trwa to około 15 sekund. Krok 5. Zamek sygnalizuje pomyślny wynik Zielonym wskaźnikiem informującym o Statusie 1 i trzema wyraźnymi dźwiękami beep. Krok 7. Użytkownik wyjmuje pastylkę Resetowanie Pastylki Użytkownika: Ten kod operacyjny może być utworzony dla Użytkowników i Użytkowników Zarządzających do resetowania pastylek Użytkowników w przypadku, gdy Użytkownikowi nie udało się zapisanie bezpiecznego kodu z poprzedniej transakcji. Ten kod nie otwiera zamka. Przykład Krok 1. Użytkownik umieszcza swoją zarządzającą pastylkę w czytniku. Krok 2. Użytkownik wprowadza swój cztero cyfrowy kod PIN i naciska. Krok 3. Użytkownik wprowadza ośmio cyfrowy kod operacyjny i naciska. Krok 4. Wskaźnik Trybu Bursztynowego zamka zapala się w czasie przetwarzania kodu. Krok 5. Zamek sygnalizuje pomyślny wynik Zielonym wskaźnikiem informującym o Statusie 1 i trzema wyraźnymi dźwiękami beep. Krok 6. Użytkownik wyjmuje pastylkę Użycie funkcji cichego alarmu Aby funkcja cichego alarmu była dostępna należy, podłączyć opcjonalny moduł cichego alarmu do zamka oraz do sieci alarmowej. Cichy alarm zostanie wysłany po wprowadzeniu poprawnego 5-o cyfrowego kodu PIN, przy czym piątą cyfrą jest powtórzona czwarta cyfra PIN u i wpisaniu poprawnego kodu operacyjnego. Jeżeli twój PIN to 1234 a kod operacyjny to należy wpisać Użycie tej procedury wysyła cichy alarm, zostaje również zapisane w dzienniku zdarzeń na pastylce oraz w pamięci zamka.

29 Ustawianie kalendarza zegara. Jest to jedynie zarządzający kod operacyjny używany do resetowania kalendarza zegara wewnątrz zamka. Kod ten działa z określonymi parametrami, wyszczególnionymi w instrukcji Systemu Zarządzania Zamkiem. Kiedy kod jest w użyciu, zamek wyciągnie informacje o dacie z pastylki zarządzającej, jednak Użytkownik musi wprowadzić czas poprzez klawiaturę. Czas powinien być ustawiony w formacie HHmm bazując na 24-godzinnym dniu, gdzie HH = godziny i mm = minuty. Ważne jest ustawienie czasu według standardowego czasu lokalnego obowiązującego w miejscu, gdzie znajduje się zamek. Ten kod nie otwiera zamka. Przykład Krok 1. Użytkownik umieszcza swoją pastylkę zarządzającą w czytniku. Krok 2. Użytkownik wprowadza swój cztero cyfrowy kod PIN i naciska. Krok 3. Użytkownik wprowadza ośmio cyfrowy kod operacyjny i naciska. Krok 4. Wskaźnik Trybu Bursztynowego zamka zapala się w czasie przetwarzania kodu. Krok 5. Po udanym zakończeniu przetwarzania, zamek wyświetla Zielony Status 1 i wydaje pięć wyraźnych dźwięków beep. Krok 6. Użytkownik wprowadza nowy czas na klawiaturze w formacie HHmm i naciska Krok 7. Zamek reaguje Zielonym Statusem 1 i wydaje trzy wyraźnie dźwięki beep. Krok 8. Użytkownik wprowadza czas na klawiaturze (HHmm) i naciska w celu potwierdzenia. Krok 7. Zamek reaguje Zielonym Statusem 1 i wydaje trzy wyraźnie dźwięki beep Resetowanie wymuszenia oczekiwania: Jest to jedynie zarządzający kod operacyjny używany do resetowania zamka, kiedy jest on w trybie wymuszenia oczekiwania z powodu nadmiernej ilości nieautoryzowanych prób obsługi zamka przy użyciu nieważnych kodów operacyjnych lub Kodów PIN Użytkowników Bankowych. Ten kod nie otwiera zamka. Przykład Krok 1. Użytkownik umieszcza swoją pastylkę zarządzającą w czytniku. Krok 2. Użytkownik wprowadza swój cztero cyfrowy kod PIN i naciska.. Krok 3. Użytkownik wprowadza ośmio cyfrowy kod operacyjny i naciska. Krok 4. Wskaźnik Trybu Bursztynowego zamka zapala się w czasie przetwarzania kodu. Krok 5. Po udanym zakończeniu operacji resetowania stanu sabotażu zamek wyświetla Zielony Status 1 i wydaje trzy dźwięki beep. Krok 6. Użytkownik wyjmuje pastylkę.

30 Odwołanie Wysyłającego: Jest to jedynie zarządzający kod operacyjny używany do transferu tożsamości systemu podwykonawcy do Tabeli zamków w celu uniemożliwienia podwykonawcy wykonanie jakichkolwiek kolejnych operacji w zamku. Ten kod nie otwiera zamka. Aby przywrócić odwołanego wykonawcę należy wykonać Polecenie Dodać Wykonawcę. Przykład Krok 1. Użytkownik umieszcza swoją pastylkę zarządzającą w czytniku. Krok 2. Użytkownik wprowadza swój cztero cyfrowy kod PIN i naciska. Krok 3. Użytkownik wprowadza ośmio cyfrowy kod operacyjny i naciska. Krok 4. Wskaźnik Trybu Bursztynowego zamka zapala się w czasie przetwarzania kodu. Krok 5. Po udanym zakończeniu operacji resetowania stanu sabotażu zamek wyświetla Zielony Status 1 i wydaje trzy dźwięki beep. Krok 6. Użytkownik wyjmuje pastylkę Dodanie Wysyłającego: Jest to jedynie zarządzający kod operacyjny używany do resetowania przywilejów systemu podwykonawcy, który został poprzednio odwołany przy użyciu kody wysyłającego. Ten kod nie otwiera zamka. Przykład Krok 1. Użytkownik umieszcza swoją pastylkę zarządzającą w czytniku. Krok 2. Użytkownik wprowadza swój cztero cyfrowy kod PIN i naciska. Krok 3. Użytkownik wprowadza ośmio cyfrowy kod operacyjny i naciska. Krok 4. Wskaźnik Trybu Bursztynowego zamka zapala się w czasie przetwarzania kodu. Krok 5. Po udanym zakończeniu operacji resetowania stanu sabotażu zamek wyświetla Zielony Status 1 i wydaje trzy wyraźne dźwięki beep. Krok 6. Użytkownik wyjmuje pastylkę Dezinstalowanie zamka: Jest to jedynie zarządzający kod operacyjny używany do przywrócenia zamka do jego domyślnego Bankowego Trybu działania. Po udanym zakończeniu tej operacji, nie jest możliwe przeprowadzenie jakichkolwiek nowych Trybów Obsługi do czasu ponownej inicjalizacji zamka do Trybu Usługowego. Przykład Krok 1. Użytkownik umieszcza swoją pastylkę zarządzającą w czytniku. Krok 2. Użytkownik wprowadza swój cztero cyfrowy kod PIN i naciska. Krok 3. Użytkownik wprowadza ośmio cyfrowy kod operacyjny i naciska. Krok 4. Wskaźnik Trybu Bursztynowego zamka zapala się w czasie przetwarzania kodu. Krok 5. Po udanym zakończeniu operacji resetowania stanu sabotaży zamek wyświetla Zielony Status 1 i wydaje trzy wyraźne dźwięki beep. Krok 6. Użytkownik wyjmuje pastylkę.

31 30 Załącznik A. Specyfikacje Poniżej podane są specyfikacje dotyczące elektronicznych zamków do sejfów Comptronic Model 6128 i 6129 oraz klawiatur 61 KP. Wymiary zamka Szerokość: Wysokość Długość Wymiary klawiatury Średnica: Wysokość Waga: 1 funt (450 g) Obudowa/podstawa: Moduł: Waga wysyłkowa: Wykończenie/pokrycie: Skrzynka: czarna Opakowanie: czarne Klawiatura: satynowa chromowana Zasilanie: dwie 9 woltowe baterie alkaliczne w klawiaturze (zalecane Duracell) Trwałość baterii: około 5000 otwarć (bazując na używaniu alkalicznych baterii Duracell) Uwaga: korzystanie z Zwłoki Czasowej skraca trwałość baterii Wskaźnik informujący o stanie baterii: dźwięk beep wskaźnik LED na klawiaturze (5 podwójnych beep/mignięć) Temperatura 32 do 120 stopni F lub 0 do 50 stopni Celsjusza Zwracać uwagę na stan baterii, gdy pracują one w niższych temperaturach GWARANCJA Elektronicznego zamka do sejfu S&G z odczytem zdarzeń Ograniczona gwarancja Sprzedający gwarantuje, że w ciągu [2] dwóch lat od daty wysyłki z miejsca produkcji Sprzedającego towar nie będzie posiadał wad materiałowych i wykonawczych zakładając, że jest on normalnie i właściwie użytkowany zgodnie z pisemnymi instrukcjami Sprzedającego. NINIEJSZA GWARANCJA WYRAŹNIE ZASTĘPUJE WSZYSTKIE i JAKIEKOLWIEK INNE GWARANCJE, WYRAŹNE LUB IMPLIKOWANE. S&G NIE GWARANTUJE, ŻE TOWAR NADAJE SIĘ DO HANDLU LUB JEST ODPOWIEDNI DLA JAKIEGOKOLWIEK SZCZEGÓLNEGO CELU, Z WYJĄTKIEM JAK WYRAŹNIE OPISANO W NINIEJSZYM DOKUMENCIE. W przypadku, gdy towar nie odpowiada powyższej gwarancji, całkowita odpowiedzialność Sprzedającego i wyłączny środek zaradczy Nabywcy będą polegały na naprawie lub wymianie towaru przez Sprzedającego (w tym opłacenie kosztów frachtu do i z miejsca produkcji). Niniejsza gwarancja nie obejmuje baterii lub uszkodzeń wynikłych z ich przeciekania. SPRZEDAJĄCY NIE BĘDZIE PONOSIŁ ŻADNEJ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK WYNIKŁE PRZYPADKOWE, POŚREDNIE LUB SZCZEGÓLNE USZKODZENIA. SPRZEDAJĄCY NIE GWARANTUJE, ŻE JEGO PRODUKTY SĄ NIECZUŁE NA WYMUSZONE LUB NIE UPRAWNIONE MANIPULACJE I SPRZEDAJĄCY PONIESIE ŻADNEJ ODPOWIEDZIALNOŚCI ZA USZKODZENIA LUB UTRATĘ WŁASNOŚCI, KTÓRA MA BYĆ CHRONIONA TAKIM ZAMKIEM. Poufność S&G Informacje zawarte w niniejszym dokumencie są zastrzeżoną własnością Sargent & Greenleaf, Inc. Publikowanie lub powielanie niniejszego dokumentu objętego prawem autorskim jest surowo zabronione. ul. Irysowa Warszawa tel: (22) fax: (22) biuro@polital.pl
