1 PIKAOM czyli projekt konsultacyjnej platformy internetowej dla komputerowych analiz obrazów wspierających diagnostykę histopatologiczną w Wojskowym Instytucie Medycznym. Dr hab. inż.tomasz Markiewicz

2 PIKAOM co to jest? Platforma Internetowa Komputerowej Analizy Obrazów Mikroskopowych wspomagająca diagnostykę patomorfologiczną. Platforma dla zarejestrowanych lekarzy, naukowców i studentów bezpłatnie. Analiza ilościowa obrazów histopatologicznych wybranych odczynów i tkanek za pomocą algorytmów firmowanych przez autorów projektu. Archiwizacja obrazów mikroskopowych. Prowadzenie wzajemnych konsultacji dotyczących wybranych preparatów. Wspólne badania naukowe.

3 Instytucje (Lider) Wojskowy Instytut Medyczny, Zakład Patomorfologii i Oddział Teleinformatyki. Politechnika Warszawska, Instytut Elektrotechniki Teoretycznej i Systemów Informacyjno-Pomiarowych. Polska Akademia Nauk, Instytut Biocybernetyki i Inżynierii Biomedycznej.

4 Zespół Kierownik Projektu: dr hab. inż. Tomasz Markiewicz. WIM - Zakład Patomorfologii: prof. Wojciech Kozłowski, lek. B. Grala, lek. J. Patera, lek. M. Lorent, prof. J. Słodkowska, lek. S. Cierniak. WIM - Oddział Teleinformatyki: dr Piotr Murawski, A. Kowalski, P. Zapała, A. Wycech. PW: T. Markiewicz, mgr inż. Ż. Świderska-Chadaj, mgr inż. M. Wdowiak, prof. S. Osowski, dr. T. Leś, dr hab. K. Siwek. IBIB PAN: dr Anna Korzyoska, dr hab. D. Pijanowska, mgr inż. Ł. Roszkowiak, mrg inż. Jakub Żak, mgr inż. A. Wesołowska.

5 Plan projektu - Zadania Utworzenie platformy internetowej do analizy obrazów histopatologicznych. Opracowanie i implementacja algorytmów standaryzacji i analizy obrazów oraz ich weryfikacja na reprezentatywnej bazie danych. Rozszerzenie opracowanych metod analizy na preparaty wirtualne. Weryfikacja działalności systemu przez zewnętrzne jednostki naukowe.

6 Architektura

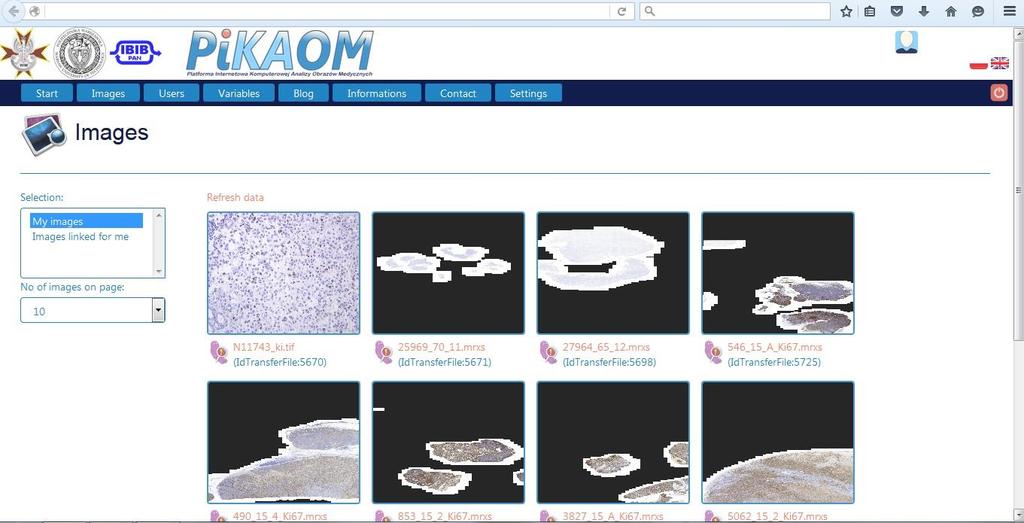

7 Strona przeglądania danych

8 Założenia projektu Analiza wybranych rodzajów odczynów oraz tkanek ocena ilościowa. Analiza obrazów histopatologicznych (odpowiadających polu widzenia w mikroskopie) i wirtualnych preparatów. Obrazy, opis przypadków i wyniki analizy przechowywane w bazie danych. Warunkowe publikowanie przypadków.

9 Proponowane scenariusze użycia Zawsze określony i zweryfikowany użytkownik logowanie. Grupa badawcza grupowe udostępnianie przypadków. Możliwośd wzajemnych konsultacji. Baza prezentacyjno edukacyjna przypadków.

10 Kryteria dla preparatów Kryteria poprawności przygotowania preparatów problem standaryzacji i jakości. Szczegółowe kryteria przygotowania i akwizycji obrazów oraz zapewnienia niezbędnych danych technicznych. Obsługiwane formaty danych i ich jakośd (otwartośd).

11 Obsługiwane formaty danych Formaty plików graficznych jpg, tiff, itp. Formaty WSI: 3DHistech mrxs Dane struktura plików Czas skanowania 1 min. 20 sek. Rozmiar piksela (rozdzielczośd) 0.24 µm/piksel Rozmiar danych 2.6 GB (kompresja do 80%)

12 Obsługiwane formaty danych Leica (Aperio) svs Dane jeden plik Czas skanowania? Rozmiar piksela (rozdzielczośd) 0.28µm/piksel Rozmiar danych 0.6 GB (kompresja do 30%) Hamamatsu ndpi Dane jeden plik Czas skanowania 9 min. 51 sek. Rozmiar piksela (rozdzielczośd) 0.22µm/piksel Rozmiar danych 4.03 GB (kompresja do 80%) Philips bigtiff Dane jeden plik Czas skanowania ~ 6 min.

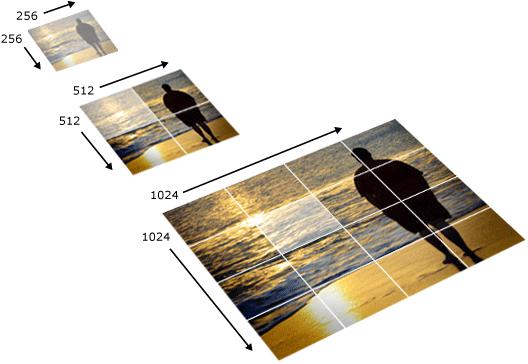

13 Wyświetlanie - DZI Deep Zoom Image

14 Przeglądanie plików WSI

15 Algorytmy analizy ilościowej Odczyny jądrowe ER, PgR, Ki-67 (rak gruczołu piersiowego, nowotwory OUN), Odczyny błonowe HER-2/neu (rak gruczołu piersiowego, badania nad rakiem nerki), Odczyny molekularne CISH (rak gruczołu piersiowego), Wyznaczanie pól hot-spot Ki-67 (nowotwory OUN, w planie guzy neuroendokrynne).

16 Przykładowy algorytm

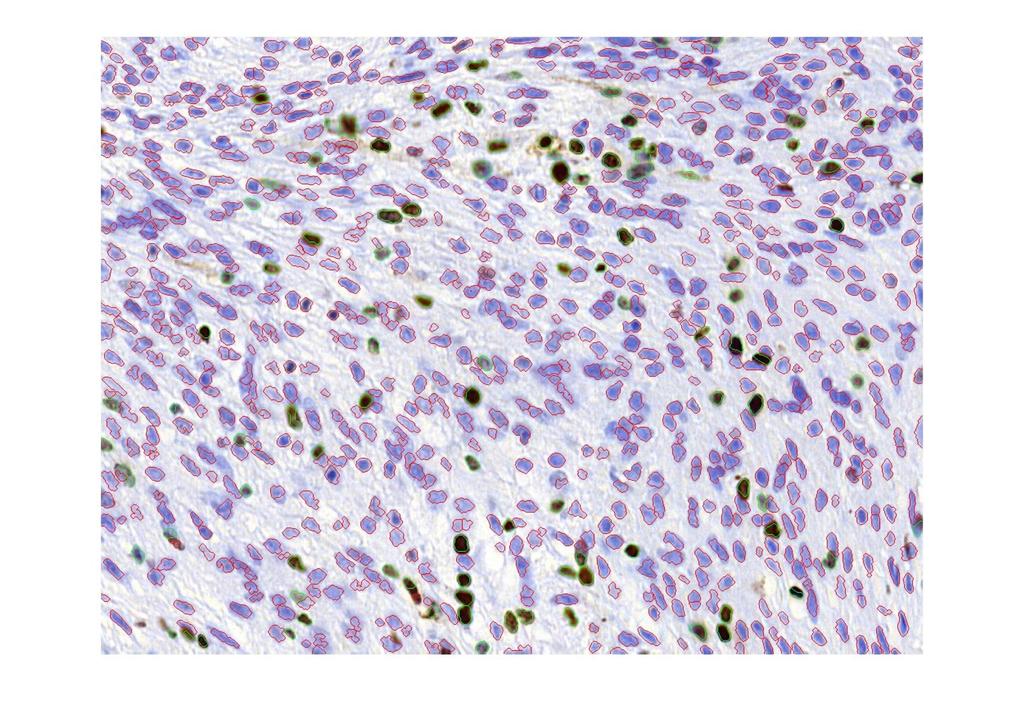

17 Przykład analiz pojedynczego pola widzenia (Ki-67, oponiak)

18 Wybór pól hot-spot Autorski algorytm oparty na procesie stopniowego wygaszania pól hot-spot. Dla WSI (obiektyw 20x) w pomniejszeniu 8-mio krotnym tworzona jest maska preparatu oraz rozkładu komórek immunododatnich. Po wyborze kolejnego pola z najwyższą koncentracją komórek immunododatnich mapa ich gęstości jest modyfikowana zgodnie ze wzorem:

19 skorygowany Wybór pól hot-spot 1 i x x y y 2 W ten sposób obniża się wskaźnik koncentracji komórek E dając możliwośd zwycięstwa innemu regionowi proliferacji guza. Współczynnik został dobrany eksperymentalnie (wartośd 0.2, dla której uzyskano najlepszą zgodnośd wyboru pól przez algorytm i przez ekspertów). i 1 i

20 Wybór pól hot-spot - przykład 0

21 Wybór pól hot-spot - przykład 0. 2

22 Ocena Ki-67 w 20 polach widzenia

23 Podziękowania Projekt jest finansowany w ramach Programu Badao Stosowanych Narodowego Centrum Badao i Rozwoju, PBS2/A9/21/2013 w latach

24 Dziękuję za uwagę
