1 Wykorzystanie innowacyjnego programu komputerowego AnalizatorOZE do oceny bilansów energii w budynkach mieszkalnych Opracowanie : mgr inż. Andrzej Chomiak Katowice, 18 czerwca 2013 r.

2 Narzędzia wspomagania komputerowego do analiz wykorzystania OZE w budynkach mieszkalnych zintegrowany program komputerowy AnalizatorOZE strona internetowa 2

3 Budowa programu komputerowego AnalizatorOZE Określenie wymagań dla systemu Użytkownicy Wymagania funkcjonalne i niefunkcjonalne Przypadki użycia Model systemu Model analityczny Model danych Realizacja systemu Architektura systemu Projektowanie obiektów Implementacja systemu Testy systemu 3

4 Schemat blokowy procesu analizy możliwości wykorzystania OZE w budynkach act AC-0007 Proces analizy możliwości wykorystania OZE dla pokrycia zapotrzebowania energetycznego budynku Uruchomienie aplikacji Utworzenie lokalizacji Użytkownik (from Aktorzy) Informacje o zużyciu energii Liczba mieszkańców :Budynek Ocena zapotrzebowania budynku na energię Dane klimatyczne Zapotrzebowania na energię do różych celów w rozkładzie godzinowym W ykonanie analiz możliwości pokrycia zapotrzebowania na energię za pomocą OZE Dane o dostępności OZE Dane o możliwosci zaspokojenia potrzeb energetycznych budynku przez OZE Porównywanie i optymalizacja różnych kombinacji OZE dla analizowanego budynku. Wyniki funkcji jakości dla rozwiązań składających się z różnych kombinacji OZE W ybór rozwiązania Raportowanie wyników 4

5 Moduły funkcjonalne w programie komputerowym AnalizatorOZE Moduł wprowadzania danych o budynku Moduł obliczania zapotrzebowania na energię dla budynku roczne wektory godzinowe Moduł obliczania produkcji energii w źródle roczne wektory godzinowe Moduł bilansowania energii w budynku bilans ciepła i bilans energii elektrycznej w interwałach godzinowych Moduł obliczania wartości funkcji korzyści (kryteria rankingu) Moduł oceny dominacji dla wariantów decyzji (rozwiązań) ranking rozwiązań 5

6 Przykład algorytmu obliczania godzinowego zapotrzebowania energii dla budynku (H) 6

7 Przykład algorytmu obliczania godzinowej produkcji energii w źródle OZE (pompa ciepła) 7

8 Algorytm obliczeniowy w zakresie funkcji korzyści i rankingu rozwiązań dla OZE 8

9 Główne okno programu komputerowego AnalizatorOZE 9

10 Moduł wprowadzania danych o budynku 10

11 Moduł obliczania zapotrzebowania na energię dla budynku - Ogrzewanie plik csv plik csv 11

12 Moduł obliczania zapotrzebowania na energię dla budynku przygotowanie CWU 12

13 Moduł obliczania zapotrzebowania na energię dla budynku - Chłodzenie 13

14 Moduł obliczania zapotrzebowania na energię dla budynku Energia elektryczna 14

15 Moduł obliczania produkcji energii w źródle - Pompa ciepła plik csv 15

16 Moduł obliczania produkcji energii w źródle - Kolektor słoneczny 16

17 17

18 Moduł obliczania produkcji energii w źródle - Kocioł na paliwa konwencjonalne 18

19 Moduł obliczania produkcji energii w źródle - Agregat kogeneracyjny CHP 19

20 Moduł obliczania produkcji energii w źródle - Panel fotowoltaiczny PV 20

21 Moduł obliczania produkcji energii w źródle - Mikrowiatrak 21

22 Moduł obliczania produkcji energii w źródle Mała elektrownia wodna 22

23 Moduł obliczania produkcji biogazu Mikrobiogazownia 23

24 Moduł bilansowania energii w budynku - Bilans ciepła 24

25 Moduł bilansowania energii w budynku - Bilans energii elektrycznej 25

26 Moduł bilansowania energii w budynku - Bilans energii całkowitej 26

27 Moduł obliczania wartości funkcji korzyści (bilans ciepła i energii elektrycznej) 27

28 Moduł oceny dominacji dla wariantów decyzji > ranking rozwiązań <<< Wybrane rozwiązanie 28

29 Generowanie raportu (plik tekstowy typu RTF) 29

30 Użytkownicy programu komputerowego AnalizatorOZE Doradcy energetyczni Audytorzy energetyczni Certyfikatorzy budynków Architekci Projektanci instalacji energetycznych w budynkach 30

31 Architektura i funkcjonalność komputerowego systemu wspomagającego ocenę zastosowania OZE w budynkach mieszkalnych Serwer Internet Serwer zawiera: internetowa strona informacyjna programy aplikacyjne biblioteka Zdalne stacje klienckie: stacje robocze komputery osobiste Użytkownicy 31

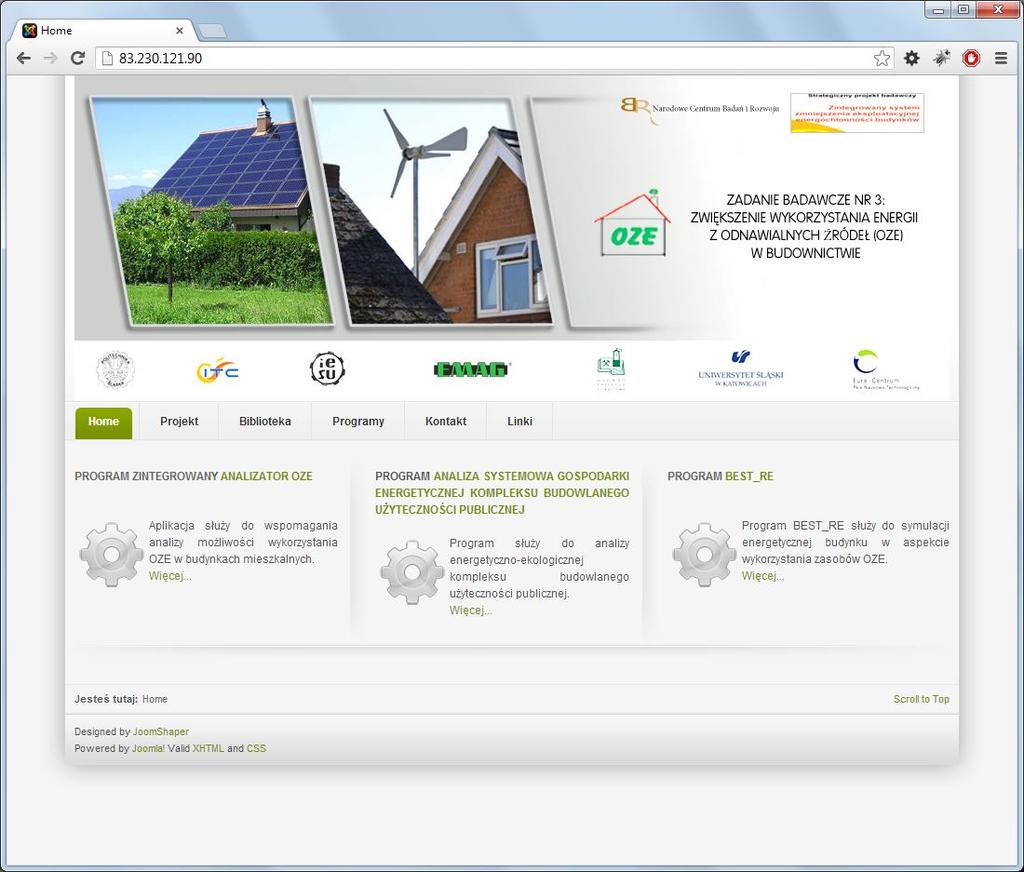

32 Widok głównego okna strony internetowej 32

33 Funkcje strony internetowej Udostępnianie programów komputerowych w formie paczek instalacyjnych Udostępnianie podręczników użytkownika do programów komputerowych Udostępnianie dokumentacji wytworzonej w trakcie realizacji zadania badawczego nr 3 Udostępnianie publikacji wytworzonych w trakcie realizacji projektu Udostępnianie spisu norm oraz legislacji krajowej i unijnej, dotyczących zwiększenia wykorzystania zasobów OZE w budynkach 33

34 Podsumowanie Opracowano innowacyjny program komputerowy AnalizatorOZE wspomagający ocenę zastosowania OZE w budynkach mieszkalnych Opracowany program komputerowy AnalizatorOZE poddawany jest testom i weryfikacji na bazie zdefiniowanych przykładowych obiektów budowlanych (walidacja programu w ramach realizacji przez ITI EMAG dla NCBiR Etapu nr 19 w zadaniu badawczym nr 3) Celem finalnym jest uzyskanie niezawodnego narzędzia wspomagającego analizy wykorzystania energii z OZE dla pokrycia jej zapotrzebowania w budynkach mieszkalnych 34

35 Działanie programu komputerowego AnalizatorOZE 35

36 36

37 Komputerowy system wspomagania analiz wykorzystania OZE w budynkach mieszkalnych

38 Dziękuję Państwu za uwagę i życzę udanych analiz wykorzystania OZE w swoich budynkach
