PROJEKT BUDOWLANY WYMIANY DRZWI WEJŚCIOWYCH KAMIENICY PRZY UL. ŻYDOWSKIEJ 35 A,B W POZNANIU. Kategoria obiektu budowlanego XIII

Transkrypt

1 PROJEKTY BUDOWLANE INFRASTRUKTURY ŚRODOWISKA I INSTALACJI Tytuł opracowania: ZAKŁAD INŻYNIERII ŚRODOWISKA Swarzędz, ul. Kwaśniewskiego 1 Adres do korespondencji: OSANITA Wacław Nowacki Poznań - Ławica ul. Smoka Wawelskiego 28 w.nowacki@wp.pl. WYMIANY DRZWI WEJŚCIOWYCH KAMIENICY PRZY UL. ŻYDOWSKIEJ 35 A,B W POZNANIU Kategoria obiektu budowlanego XIII Inwestor: WSPÓLNOTA MIESZKANIOWA NIERUCHOMOŚCI PRZY UL. ŻYDOWSKA 35A,B UL. WIELKA 1-6 w zarządzie: MPGM SA, Poznań, ul. Rybaki 18A Lokalizacja robót: Poznań, ul. Żydowska 35a,b - obr/ark: 51/15,działka: 86,własciciel jednostka ewidencyjna: M. Poznań, ident _1 obręb 51, ident _ arkusz: 15, ident _ AR_15 działka: 86, ident _ AR_15.86 Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (załącznik do Obwieszczenia Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 9 lutego 2016 r. w sprawie ogłoszenia jednolitego tekstu ustawy - Prawo budowlane (Dz.U. z 2016 r. poz. 290, j.t. oprac. na podstawie Dz. U. z 2013 r. poz. 1409, z 2014 r. poz. 40, 768, 822, 1133, 1200, z 2015 r. poz. 151, 200, 443, 528, 774, 1165, 1265, 1549, 1642, 1777) oświadcza się, że dokumentacja projektowa została sporządzona zgodnie z obowiązującymi przepisami techniczno-budowlanymi, zasadami wiedzy technicznej i jest kompletna w swoim zakresie do celów, którym ma służyć.. Opracowanie: czerwiec'2016 projektował mgr inż.arch. Krzysztof Nowacki upr WP-OIA/OKK/UpB/25/2010 projektowe, wykonawcze sprawdził mgr inż. Henryk Nowacki specj. konstrukcyjno-budowlana uprawn. nr 430/83/P 1

2 ZAWARTOŚĆ OPRACOWANIA str. Strona tytułowa z oświadczeniem projektantów art. 20 ust. 4 ustawy z dn r.- Prawo budowlane, z późn. zmianami Spis treści Informacje ogólne Przedmiot projektu Inwestor Ochrona konserwatorska Postępowania administracyjne Forma architektoniczna, sposób dostosowania do otaczającej zabudowy Obszar oddziaływania robót Położenie budynku Podstawy prawne projektu Opis techniczny Założenia projektowe Rozwiązania techniczne Osadzanie stolarki drzwiowej Informacja OZ 06 Rysunki: Rys. 1 Inwentaryzacja Rys. 2 Projektowane drzwi Załączniki: Uprawnienia projektantów i dowody przynależności do izby samorządu zawodowego : : 2

3 1. Informacje ogólne 1.1. Przedmiot projektu: Przedmiotem opracowania jest projekt wymiany drzwi wejściowych kamienicy położonej w Poznaniu przy ul. Żydowskiej 35 a,b w Poznaniu, obręb 51, arkusz 15, dz Inwestor: Wspólnota Mieszkaniowa nieruchomości położonej przy ul. Żydowska nr 35a,b/Wielka Ochrona konserwatorska: Budynek, w którym projektowana jest wymiana drzwi znajduje się na terenie strefy ochrony konserwatorskiej oznaczonej jako - zespół zabytkowy, nr rej. A239, , Zespoły urbanistyczno-architektoniczne najstarszych dzielnic miasta Postępowania administracyjne Zgodnie z art. 29 ust. 4 ustawy - Prawo budowlane, roboty budowlane wykonywane: pkt 2.na obszarze wpisanym do rejestru zabytków - wymagają dokonania zgłoszenia, o którym mowa w art. 30 ust. 1, przy czym do zgłoszenia należy dołączyć pozwolenie właściwego wojewódzkiego konserwatora zabytków wydane na podstawie przepisów o ochronie zabytków i opiece nad zabytkami. 1.5 Forma architektoniczna, sposób dostosowania do otaczającej zabudowy Forma architektoniczna podlega uzgodnieniu z Biurem Miejskiego Konserwatora zabytków w Poznaniu. W ramach zespołów ochronie konserwatorskiej podlegają m. in. rozplanowanie placów i ulic, gabaryty zabudowy i zasadnicze proporcje wysokościowe, kształtujące sylwetę całego zespołu, a także układ i wystrój elewacji poszczególnych budynków tworzących zespół. 1.6 Obszar oddziaływania robót: Projektowane prace realizowane będą na terenie dz. 86 z zasięgiem oddziaływania nie wykraczającym poza obszar zabudowy wymienionej dz. 86. Jednocześnie przegląd danych o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników obiektu budowlanego i ich otoczenia w zakresie zgodnym z odrębnymi przepisami wykazuje, że nie występują zagrożenia dla środowiska, otoczenia, higieny i zdrowia użytkowników i osób trzecich. Widok istniejącej bramy od strony ul. Żydowskiej 3

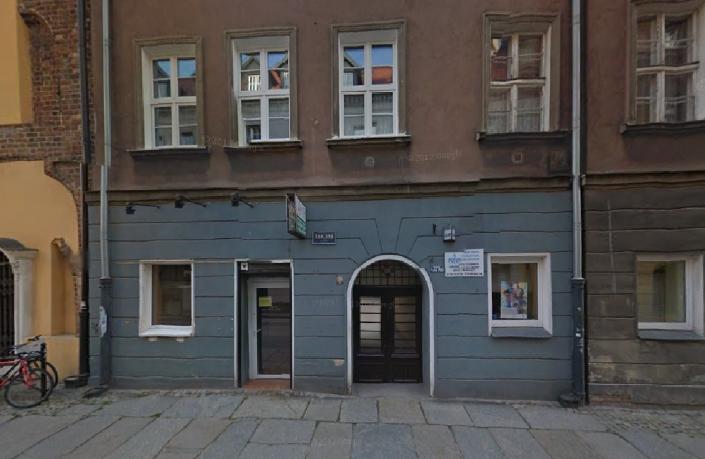

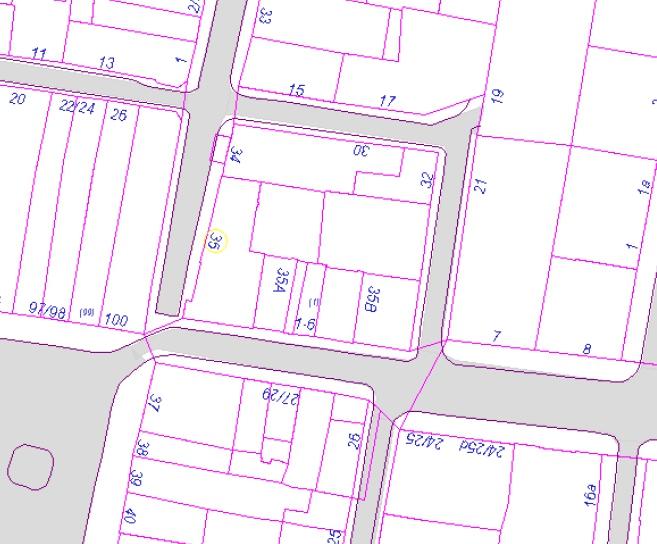

4 1.7 Położenie budynku Brama kamienicy przy ul. Żydowskiej 35a,b położona jest na dz. nr 86, obręb 51, arkusz mapy 15 Poznań Podstawy prawne projektu Ustawa z dnia 7 lipca 1994 roku - Prawo Budowlane ((Dz.U. z 1994r, nr 89, poz. 414) z późn. zm. (jednolity tekst jednolity tekst - załącznik do Obwieszczenia Marszałka Sejmu RP z dnia 9 lutego 2016 r. w spr. ogłoszenia jednolitego tekstu ustawy - Prawo budowlane (Dz.U. z 2016 r. poz opracowany na podstawie: Dz. U. z 2013 r. poz. 1409, z 2014 r. poz. 40, 768, 822, 1133, 1200, z 2015 r. poz.151, 200, 443, 528, 774, 1165, 1265, 1549, 1642, 1777) Ustawa z dnia 27 marca 20 r. o planowaniu i zagospodarowaniu przestrzennym (tekst jednolity Dz. U. z 2015 r. poz. 199) Ustawa z dnia 23 lipca 20 roku o ochronie zabytków i opiece nad zabytkami (Dz.U z 20 r. Nr 162, poz. 1568), z późn. zm.(jednolity tekst Dz. U. z 2014 r. poz. 1446, ze zm. z 2015 r. poz. 397, 774) Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U z 2015 r. Poz. 1422) Oględziny obiektu, wykonanie fotografii, pomiary techniczne, inwentaryzacja, informacje i dokumenty udostępniona przez inwestora Mapa Systemu Informacji Przestrzennej Miasta Poznania - ZGiKM Geopoz - Poznań, ul. Gronowa 20 Normy techniczne dot. zakresu robót remontowych, literatura fachowa oraz informacje techniczno-handlowe producentów i usługodawców 4
