1 PRZEDSIĘBIORSTWO INWESTYCJI I BUDOWNICTWA *INWEST-BUD* Konin, ul. Konwaliowa 2/1 Tel PROJEKT BUDOWLANY Temat: Obiekt: Wymiana stolarki okiennej i drzwiowej Ratusz Miejski Adres obiektu: Konin, ul. Wiosny Ludów 6 Inwestor: Branża: Projektował: Zakład Obsługi Urzędu Miejskiego w Koninie Konin, Plac Wolności 1 Budowlana mgr inż. Zdzisław Sparażyński Upr. bud. w spec. konstr.-bud. Nr UAN.344/ 8346/II/77/86... (pieczątka i podpis) Konin, dnia sierpień 2006 r. 1

ul. Wiosny Ludów 6 Inwestor: Branża: Projektował: Zakład Obsługi Urzędu Miejskiego w Koninie Konin, Plac Wolności 1

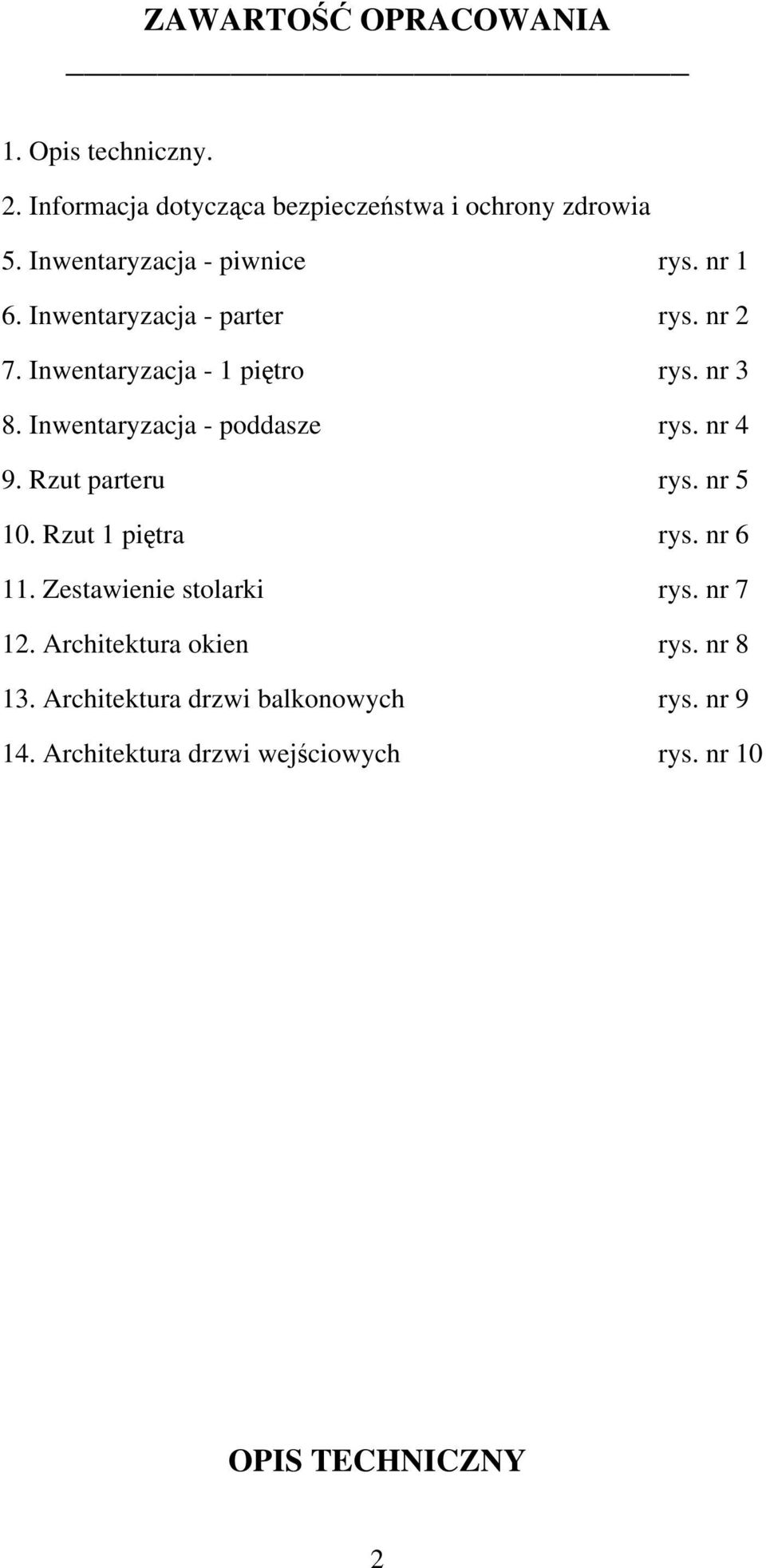

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny. 2. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 5. Inwentaryzacja - piwnice rys. nr 1 6. Inwentaryzacja - parter rys. nr 2 7. Inwentaryzacja - 1 piętro rys. nr 3 8. Inwentaryzacja - poddasze rys. nr 4 9. Rzut parteru rys. nr Rzut 1 piętra rys. nr Zestawienie stolarki rys. nr Architektura okien rys. nr Architektura drzwi balkonowych rys. nr Architektura drzwi wejściowych rys. nr 10 OPIS TECHNICZNY 2

Inwentaryzacja - poddasze rys. nr 4 9. Rzut parteru rys. nr 5 10. Rzut 1 piętra rys. nr 6 11. Zestawienie stolarki rys.

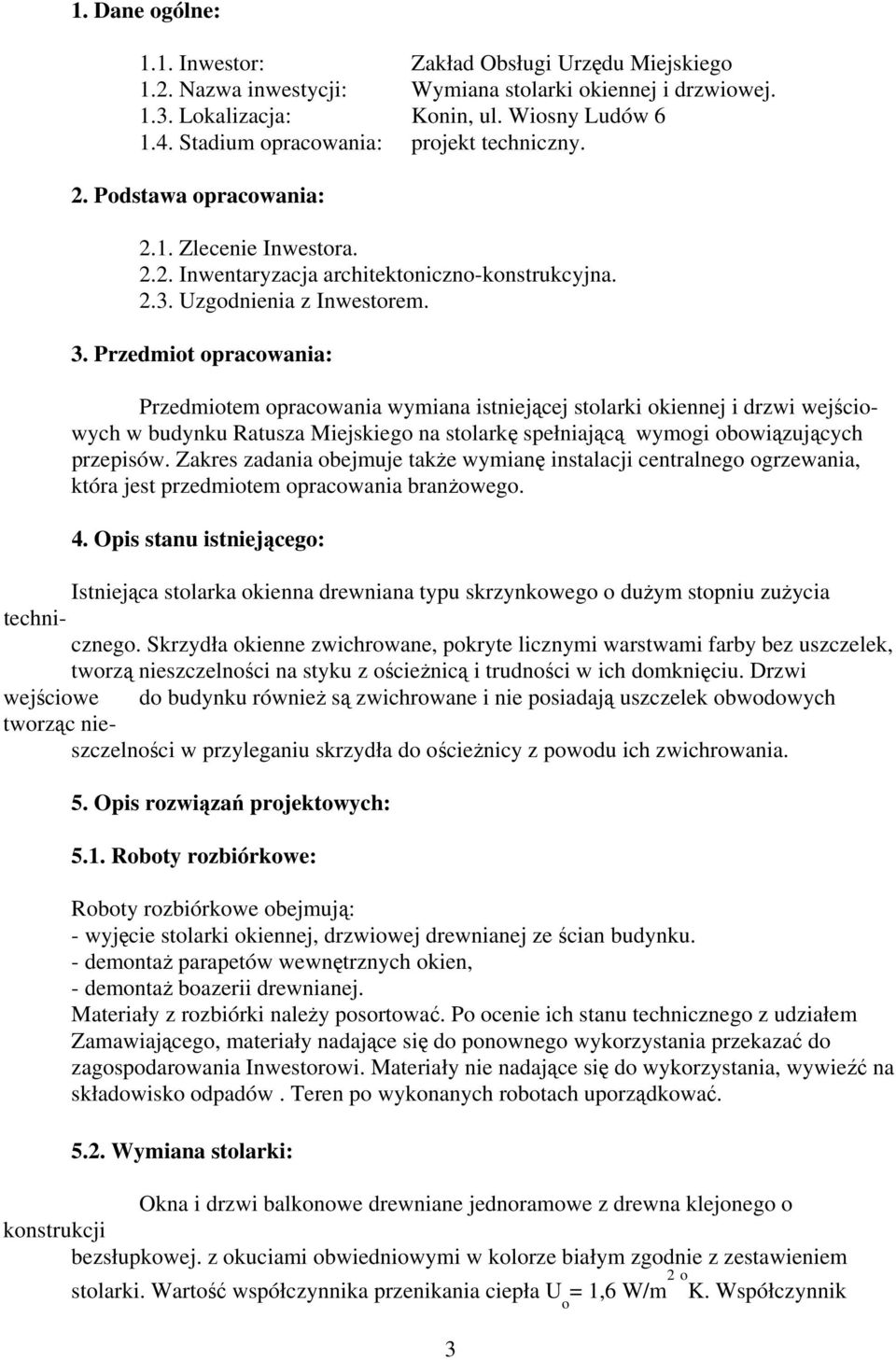

3 1. Dane ogólne: 1.1. Inwestor: Zakład Obsługi Urzędu Miejskiego 1.2. Nazwa inwestycji: Wymiana stolarki okiennej i drzwiowej Lokalizacja: Konin, ul. Wiosny Ludów Stadium opracowania: projekt techniczny. 2. Podstawa opracowania: 2.1. Zlecenie Inwestora Inwentaryzacja architektoniczno-konstrukcyjna Uzgodnienia z Inwestorem. 3. Przedmiot opracowania: Przedmiotem opracowania wymiana istniejącej stolarki okiennej i drzwi wejściowych w budynku Ratusza Miejskiego na stolarkę spełniającą wymogi obowiązujących przepisów. Zakres zadania obejmuje także wymianę instalacji centralnego ogrzewania, która jest przedmiotem opracowania branżowego. 4. Opis stanu istniejącego: Istniejąca stolarka okienna drewniana typu skrzynkowego o dużym stopniu zużycia technicznego. Skrzydła okienne zwichrowane, pokryte licznymi warstwami farby bez uszczelek, tworzą nieszczelności na styku z ościeżnicą i trudności w ich domknięciu. Drzwi wejściowe do budynku również są zwichrowane i nie posiadają uszczelek obwodowych tworząc nieszczelności w przyleganiu skrzydła do ościeżnicy z powodu ich zwichrowania. 5. Opis rozwiązań projektowych: 5.1. Roboty rozbiórkowe: Roboty rozbiórkowe obejmują: - wyjęcie stolarki okiennej, drzwiowej drewnianej ze ścian budynku. - demontaż parapetów wewnętrznych okien, - demontaż boazerii drewnianej. Materiały z rozbiórki należy posortować. Po ocenie ich stanu technicznego z udziałem Zamawiającego, materiały nadające się do ponownego wykorzystania przekazać do zagospodarowania Inwestorowi. Materiały nie nadające się do wykorzystania, wywieźć na składowisko odpadów. Teren po wykonanych robotach uporządkować Wymiana stolarki: Okna i drzwi balkonowe drewniane jednoramowe z drewna klejonego o konstrukcji bezsłupkowej. z okuciami obwiedniowymi w kolorze białym zgodnie z zestawieniem stolarki. Wartość współczynnika przenikania ciepła U o = 1,6 W/m 2 o K. Współczynnik 3

Przedmiot opracowania: Przedmiotem opracowania wymiana istniejącej stolarki okiennej i drzwi wejściowych w budynku Ratusza Miejskiego na stolarkę spełniającą wymogi obowiązujących przepisów.

4 infiltracji większy od 0,5 m 3 /(mhdapa 2/3 ). Drzwi wejściowe do obiektu drewniane płycinowe wykonane z drewna o podwyższonej trwałości (mahoń, teak) w lakierowane kolorze orzecha. Współczynnik przenikania ciepła U o < 2,6 W/m 2o K. Od strony zewnętrznej styk ościeżnicy z wegarkami uszczelnić kitem trwale plastycznym. Dla bezpieczeństwa ppoż. należy w oknach parteru przerobić w każdym pomieszczeniu po jednej kracie okiennej zamontowanej na stałe na kratę otwieraną dostępną od wewnątrz. Krata zamykana na dwie kłódki z kluczami umieszczonymi w gablotce w pobliżu okna Roboty wykończeniowe. Po wykonaniu wymiany stolarki okiennej oraz nowej instalacji centralnego ogrzewania, zamurować i otynkować wykonane bruzdy oraz powstałe ubytki w ościeżach okiennych. Zmniejszenie otworu okiennego wykonać do projektowanych wymiarów paskami z płyty gipsowo-kartonowej na zaprawie klejowej. Po usunięciu z tynków istniejących powłok malarskich, podłoże dokładnie oczyścić i zgruntować preparatem gruntującym głęboko penetrującym. Następnie wykonać przecierkę dwuwarstwową z gotowej suchej zaprawy wapiennej BAUMIT-BAYOSAN RK 38. Ściany i sufity malowane farbą krzemianową Tikurilla Finigard Silicate Paint w kolorach jasnych. Zużyte posadzki parkietowe i okładziny drewniane schodów wycyklinować. Oczyszczone i odpylone powierzchnie parkietów lakierować trzykrotnie lakierem alkidowym Tikkurila Kiri Instalacje sanitarne. 6. Uwaga: Instalacje centralnego ogrzewania według opracowania branżowego. Zastosowane w niniejszej dokumentacji materiały budowlane podano przykładowo i mogą być zastąpione innymi materiałami o parametrach technicznych i jakościowych porównywalnych do wymienionych lub wyższych. Wszystkie materiały zastosowane do wykonania robót budowlanych objętych niniejszym projektem powinny posiadać aprobatę techniczną ITB oraz ocenę higieniczną PIH. Wszystkie roboty winne być prowadzone zgodnie z projektem, specyfikacją techniczną wykonywania i odbioru robót budowlanych oraz przepisami BHP. Wykonawca jest zobowiązany do sporządzenia przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia, uwzględniając stan techniczny remontowanego obiektu oraz jego usytuowanie w ścisłej zabudowie miejskiej i w strefie ścisłej ochrony konserwatorskiej. Wszystkie ewentualne zmiany mające wpływ na ostateczny kształt i wygląd obiektu oraz wynikłe w trakcie prowadzenia robót remontowych należy uzgodnić z autorem projektu w ramach nadzoru autorskiego. 4

należy w oknach parteru przerobić w każdym pomieszczeniu po jednej kracie okiennej zamontowanej na stałe na kratę otwieraną dostępną od wewnątrz.

5 INFORMACJA dotycząca bezpieczeństwa i ochrony zdrowia 1. Podstawa opracowania: - Projekt zagospodarowania terenu - Projekt rozbiórki. 2. Zakres robót zamierzenia budowlanego: a/ roboty rozbiórkowe obejmują: - wykucie stolarki okiennej i drzwiowej; - demontaż krat okiennych; b/ wywóz gruzu; c/ uporządkowanie tereni po rozbiórce, 3. Wykaz istniejących obiektów budowlanych: Na terenie działki znajduje się tylko budynek Ratusz Miejskiego. 4. Elementy zagospodarowania terenu, które mogą stwarzać zagrożebezpieczeństwa i zdrowia ludzi. Przylegające do budynku pieszojezdnie. 5. Przewidywane zagrożenia występujące podczas realizacji zadania. - roboty na wysokościach; - składowanie na budowie materiałów i substancji łatwopalnych wybuchowych i niebezpiecznych. 6. Informacje o sposobie wydzielenia i oznakowania miejsc prowadzenia robót stosownie do rodzaju zagrożenia. - ogrodzenie i oznakowanie placu budowy; - oznakowanie miejsc o szczególnym zagrożeniu tablicami ostrzegawczymi i informacyjnymi o charakterze zagrożenia; - wydzielenie przejść dla pieszych w miejscach zapewniających pełne bezpieczeństwo; - oznakowanie sprzętu technicznego i zmechanizowanego informa- 5

Wykaz istniejących obiektów budowlanych: Na terenie działki znajduje się tylko budynek Ratusz Miejskiego. 4.

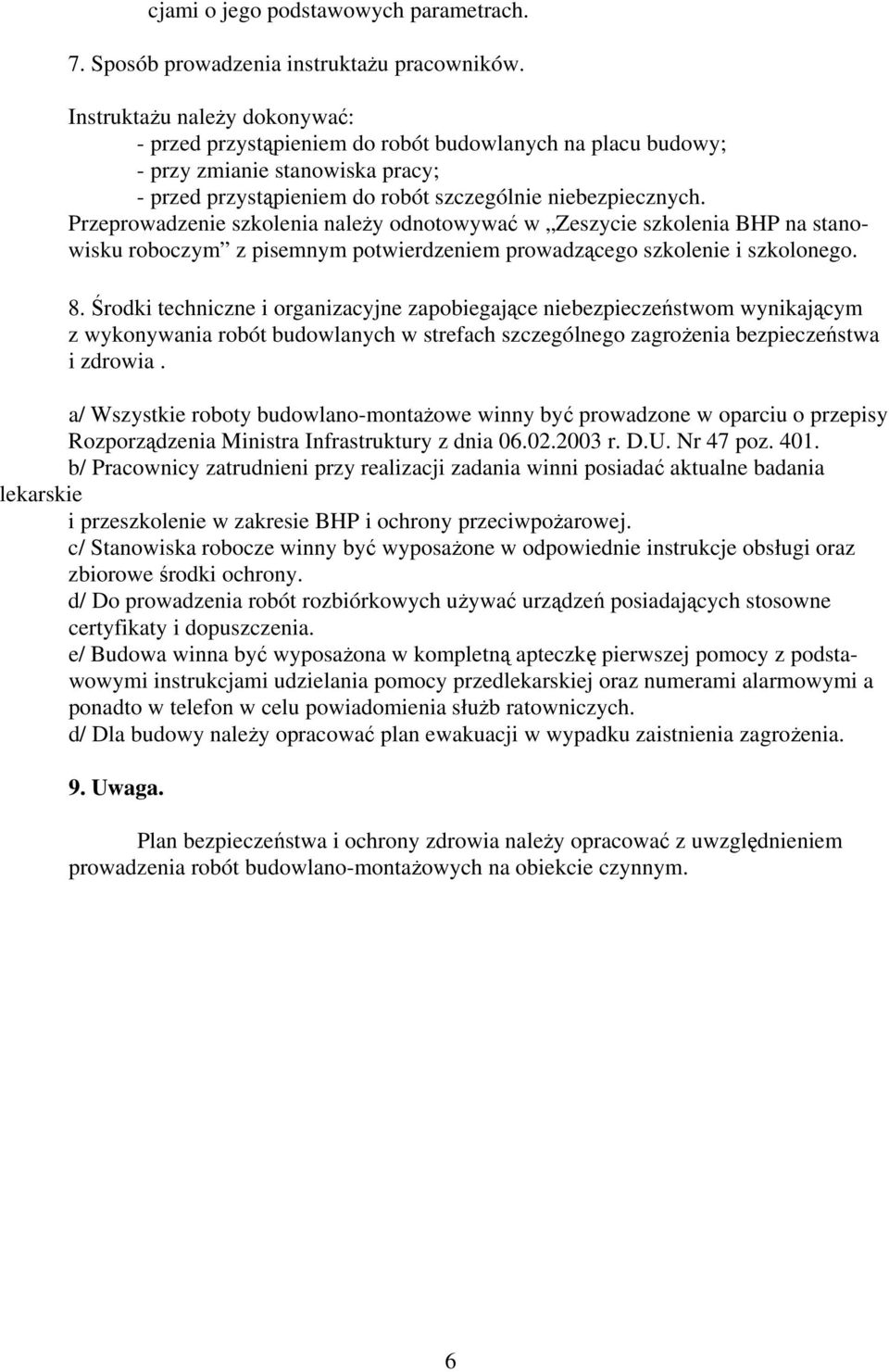

6 cjami o jego podstawowych parametrach. 7. Sposób prowadzenia instruktażu pracowników. Instruktażu należy dokonywać: - przed przystąpieniem do robót budowlanych na placu budowy; - przy zmianie stanowiska pracy; - przed przystąpieniem do robót szczególnie niebezpiecznych. Przeprowadzenie szkolenia należy odnotowywać w Zeszycie szkolenia BHP na stanowisku roboczym z pisemnym potwierdzeniem prowadzącego szkolenie i szkolonego. 8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia bezpieczeństwa i zdrowia. a/ Wszystkie roboty budowlano-montażowe winny być prowadzone w oparciu o przepisy Rozporządzenia Ministra Infrastruktury z dnia r. D.U. Nr 47 poz b/ Pracownicy zatrudnieni przy realizacji zadania winni posiadać aktualne badania lekarskie i przeszkolenie w zakresie BHP i ochrony przeciwpożarowej. c/ Stanowiska robocze winny być wyposażone w odpowiednie instrukcje obsługi oraz zbiorowe środki ochrony. d/ Do prowadzenia robót rozbiórkowych używać urządzeń posiadających stosowne certyfikaty i dopuszczenia. e/ Budowa winna być wyposażona w kompletną apteczkę pierwszej pomocy z podstawowymi instrukcjami udzielania pomocy przedlekarskiej oraz numerami alarmowymi a ponadto w telefon w celu powiadomienia służb ratowniczych. d/ Dla budowy należy opracować plan ewakuacji w wypadku zaistnienia zagrożenia. 9. Uwaga. Plan bezpieczeństwa i ochrony zdrowia należy opracować z uwzględnieniem prowadzenia robót budowlano-montażowych na obiekcie czynnym. 6

Przeprowadzenie szkolenia należy odnotowywać w Zeszycie szkolenia BHP na stanowisku roboczym z pisemnym potwierdzeniem prowadzącego szkolenie i szkolonego. 8.
