POSTANOWIENIA OGÓLNE I TECHNICZNE

Transkrypt

1

2 2/212 AT /2016 Z A Ł C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TRECI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁACIWOCI TECHNICZNE. WYMAGANIA Materiały Łczniki PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOCI Zasady ogólne Wstpne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Czstotliwo bada Metody bada Pobieranie próbek do bada Ocena wyników bada USTALENIA FORMALNO-PRAWNE TERMIN WANOCI INFORMACJE DODATKOWE RYSUNKI i TABLICE... 12

3 AT /2016 3/ PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej ITB s łczniki SCHÖCK ISOKORB termiczn, stosowane w połczeniach dwóch elementów konstrukcyjnych, z których jeden jest usytuowany wewntrz budynku, a drugi na zewntrz. Producentem wyrobów jest SCHÖCK BAUTEILE GmbH, D Baden- Baden, Vimbucher Straße 2, Niemcy. Łczniki SCHÖCK ISOKORB składaj si ze zbrojenia oraz wkładki izolacyjnej ze styropianu, stanowicej izolacj termiczn. Podstawowym zadaniem wkładki izolacyjnej jest likwidacja mostka termicznego na połczeniu elementów. Łczniki mog dodatkowo składa si z elementów ciskanych z betonu lub stali. Prty zbrojeniowe łczników SCHÖCK ISOKORB, znajdujce si wewntrz elementu styropianowego, na pewnych odcinkach po obu jego stronach, s wykonane ze stali nierdzewnej, a na pozostałych odcinkach swojej długoci s wykonane ze stali zwykłej, wglowej. Wewntrzne i zewntrzne odcinki prtów s spawane czołowo. W przypadku prtów o rednicach 8, 10, 12 i 14 mm, odcinek prta przechodzcy prze moe mie rednic mniejsz, ni pozostała cz zbrojenia. Stosowane s wówczas prty o nastpujcych kombinacjach rednic: 8/6,5/8 mm, 8/7/8 mm, 10/8/10 mm, 12/9,5/12 mm, 12/10/12 mm, 12/11/12 mm oraz 14/12/14 mm. Łczniki SCHÖCK ISOKORB s produkowane w piciu grupach. Łczniki pierwszej grupy s produkowane w wersjach K, K-S, K-M, K-L, KXT, KF, KFXT, K-HV, KXT- HV, K-BH, KXT-BH, K-WO, KXT-WO, K-WU, KXT-WU, K-Eck, EXT, D, DXT, Q, QZ, QXT, QP, QPXT, Q-HV, QXT-HV, Q-WO, QXT-WO, Q-WU, QXT-WU, QPZ, QPZXT, HP, HPXT, V, A, AXT, F, FXT, O, OXT, EQ, S oraz W. Elementami składowymi łczników pierwszej grupy s: prty zbrojeniowe, elementy ciskane z betonu wysokiej wytrzymałoci lub ze stali oraz bloczki ze styropianu (rysunki 1 64). Łczniki K, KXT, KF, KFXT, K-HV, KXT-HV, K-BH, KXT-BH, K-WO, KXT-WO, K-WU, KXT-WU, Q i QXT w których zastosowano elementy ciskane z betonu s dodatkowo oznaczone symbolem IK6. Łczniki drugiej grupy s produkowane w wersjach KS i QS. Elementami składowymi łczników drugiej grupy s: prty zbrojeniowe z nagwintowanymi kocami, elementy ciskane ze stali, nakrtki, podkładki, płytki stalowe oraz kształtki ze styropianu (rysunki 65 71). Łczniki trzeciej grupy s produkowane w wersji KST. Elementami składowymi łczników trzeciej grupy s: nagwintowane trzpienie stalowe z nakrtkami i podkładkami, płytki stalowe oraz kształtki ze styropianu (rysunki 72 74). Łczniki czwartej grupy s produkowane w wersjach RK, RQP, RKS i RQS. Elementami składowymi łczników czwartej grupy s: prty zbrojeniowe, elementy ciskane z betonu wysokiej wytrzymałoci lub ze stali oraz kształtki ze styropianu (rysunki 75 84). Łczniki pitej grupy s produkowane w wersjach Z, Z-BS, ZXT i ZXT-BS. Elementami składowymi łczników czwartej grupy s kształtki ze styropianu (rysunek 85).

4 4/212 AT /2016 Iloci i rednice prtów zbrojeniowych i stalowych elementów ciskanych oraz iloci i nonoci betonowych elementów ciskanych łczników SCHÖCK ISOKORB podano w tablicach 1 43, 45, 48, 51, 53, 55, 57, 60, 62, 64, 67, Wymagane właciwoci techniczne łczników SCHÖCK ISOKORB podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Łczniki SCHÖCK ISOKORB termiczn s przeznaczone do wykonywania połcze dwóch elementów konstrukcyjnych, z których jeden jest usytuowany wewntrz budynku, a drugi na zewntrz. Łczniki w wersjach K, K-S, K-M, K-L, KXT, KF, KFXT, K-HV, KXT-HV, K-BH, KXT-BH, K-WO, KXT-WO, K-WU, KXT-WU, K-Eck, EXT, D, DXT, Q, QXT, QP, QPXT, Q-HV, QXT-HV, Q-WO, QXT-WO, Q-WU, QXT-WU, QPZ, QPZXT, HP, HPXT, V, A, AXT, F, FXT, O, OXT, EQ, S oraz W (pierwsza grupa) s przeznaczone do wykonywania połcze elementów elbetowych. Łczniki w wersjach KS i QS (druga grupa) s przeznaczone do wykonywania połcze elementów stalowych z elbetowymi. Łczniki w wersji KST (trzecia grupa) s przeznaczone do wykonywania połcze elementów stalowych. Łczniki w wersji RK, RQP, RKS, RQS s przeznaczone do wykonywania połcze elementów elbetowych w modernizowanych konstrukcjach. Łczniki w wersji Z, Z-BS, ZXT i ZXT-BS s przeznaczone do stosowania w połczeniach elementów elbetowych na odcinkach, na których nie nastpuje przeniesienie obcie z elementu zewntrznego na wewntrzny. Klasa betonu łczonych elementów elbetowych nie powinna by nisza ni C 20/25 według normy PN-EN 206:2014. Grubo betonowej otuliny zbrojenia nie powinna by mniejsza ni 30 mm. Odległoci pomidzy dylatacjami płyt elbetowych, usytuowanych na zewntrz budynku, nie powinny by wiksze ni 13,5 m, 13,0 m, 11,3 m, 10,1 m, 9,2 m i 8,0 m odpowiednio dla łczników SCHÖCK ISOKORB wykonanych z prtów zbrojeniowych o rednicach 9,5 mm, 10 mm, 12 mm, 14 mm, 16 mm oraz 20 mm, w przypadkach, gdy grubo warstwy izolacyjnej łcznika nie jest mniejsza ni 80 mm. Odległoci pomidzy dylatacjami płyt elbetowych, usytuowanych na zewntrz budynku, nie powinny by wiksze ni 23,0 m, 21,7 m, 19,8 m, 17,0 m, 15,5 m i 13,5 m odpowiednio dla łczników SCHÖCK ISOKORB wykonanych z prtów zbrojeniowych o rednicach 9,5 mm, 10 mm, 12 mm, 14 mm, 16 mm oraz 20 mm, w przypadkach, gdy grubo warstwy izolacyjnej łcznika nie jest mniejsza ni 120 mm. Maksymalne, obliczeniowe momenty zginajce, siły poprzeczne i siły podłune, przenoszone przez połczenia, wykonane z zastosowaniem łczników SCHÖCK ISOKORB podano w tablicach 1 42, 44, 46, 47, 49, 50, 52, 54, 56, 58, 59, 61, 63, W przypadku kadorazowego zastosowania łczników zbrojeniowych SCHÖCK ISOKORB niezbdne jest sprawdzenie stanu granicznego uytkowalnoci ze wzgldu na dopuszczalne ugicia i dopuszczalne szerokoci rozwarcia rys. Klasy odpornoci ogniowej elbetowych płyt balkonowych, zamocowanych do elementów elbetowych budynków łcznikami SCHÖCK ISOKORB, okrelone zgodnie z norm PN-EN

5 AT /2016 5/ A1:2010, podano w tablicach 81 i 82. Izolacja a łczników SCHÖCK ISOKORB wykonywana jest w dwóch odmianach: z wkładek ych Aestuver produkcji firmy Fermacell GmbH, o gruboci 10 mm, umieszczonych od dołu i od góry złcza, z płyty z wełny mineralnej o gstoci nie mniejszej ni 150 kg/m 3, gruboci 30 mm, umieszczonych od góry i dołu złcza; jeli powierzchnia górna złcza osłonita jest przed bezporednim oddziaływaniem ognia cian murow lub betonow, lub wylewk cementow o gruboci nie mniejszej ni 30 mm, izolacji z wełny mineralnej na tej powierzchni nie stosuje si (rysunek 86). Odcinki połczenia płyty balkonowej z elbetowym elementem budynku (elementem wewntrznym), niewymagajce zbrojenia, naley wykonywa z kształtek zastosowanych na pozostałym odcinku połczenia, wypełnionych styropianem i pozbawionych zbrojenia, z wkładkami ymi Aestuver o gruboci 10 mm od góry i od dołu złcza. Alternatywnie, odcinki połczenia płyty balkonowej z elbetowym elementem budynku (elementem wewntrznym) niewymagajce zbrojenia, o wysokoci co najmniej 160 mm, naley wypełnia wełn mineraln o gstoci co najmniej 65 kg/m 3 w przypadku wymagania zachowania szczelnoci i izolacyjnoci ogniowej przez 30 lub 60 minut, lub wełn mineraln o gstoci co najmniej 150 kg/m 3 w przypadku wymagania zachowania szczelnoci i izolacyjnoci ogniowej przez 120 minut. Mona równie stosowa inne, wprowadzone do obrotu systemy ych uszczelnie złczy liniowych, spełniajce wymagania klasy odpornoci ogniowej nie niszej ni wymagana klasa odpornoci ogniowej płyty balkonowej. Wartoci ekwiwalentnych współczynników przenikania ciepła przegród, w których zastosowano łczniki SCHÖCK ISOKORB podano w tablicach 83 i 84. Łczniki SCHÖCK ISOKORB powinny by stosowane zgodnie z projektem, opracowanym z uwzgldnieniem wymaga polskich norm i przepisów budowlanych, wymaga niniejszej Aprobaty Technicznej oraz instrukcji Producenta dotyczcej warunków wykonywania połcze z zastosowaniem ww. łczników. 3. WŁACIWOCI TECHNICZNE. WYMAGANIA 3.1. Materiały Łczniki SCHÖCK ISOKORB termiczn składaj si: w przypadku odcinków rodkowych z prtów ebrowanych ze stali odpornej na korozj gatunku B500NR według normy DIN 488-1:2009 lub z nierdzewnej stali ebrowanej o granicy plastycznoci nie mniejszej ni 700 MPa i o wytrzymałoci na rozciganie nie mniejszej ni 760 MPa, w przypadku pozostałych odcinków z prtów ebrowanych ze stali zwykłej, wglowej zbrojeniowej B500B według normy DIN 488-1:2009, z profili stalowe do przenoszenia sił ciskajcych, wykonywanych ze stali zwykłej, wglowej gatunku S 235 JRG1 według normy PN-EN 10025:2007 i ze stali nierdzewnych gatunku , lub według normy PN-EN :2014, o granicy plastycznoci nie mniejszej ni 460 MPa,

6 6/212 AT /2016 z elementów ciskanych HTE wykonywanych z zastosowaniem betonu według PN-EN 206:2014, o wysokiej wytrzymałoci, charakteryzujcych si nonoci obliczeniow nie nisz ni: 34,4 kn w przypadku elementu HTE-Modul, 38,0 kn w przypadku elementu HTE-20 Compact, 50,1 kn w przypadku elementu HTE-30 Compact. z elementów, które pozostaj niezabetonowane: nagwintowanych trzpieni stalowych, stalowych nakrtek, podkładek oraz płytek, wykonywanych ze stali nierdzewnej gatunku , lub według normy PN-EN :2014. Stal trzpieni powinna si charakteryzowa granic plastycznoci 460 MPa, stal płytek oporowych (pionowych) granic plastycznoci 275 MPa, a stal płytek dystansowych (poziomych) granic plastycznoci 235 MPa, z płytek stalowych, zabetonowywanych, wykonywanych ze stali zwykłej, wglowej gatunku S 235 JRG lub S 355 JO wg normy PN-EN 10025:2007 z bloczków izolacyjnych, wykonanych ze styropianu (EPS) według normy PN-EN 13163:2013, o gstoci kg/m 3 i wartoci obliczeniowej współczynnika przewodzenia ciepła λ nie wikszej ni 0,031 W/(m K) według normy PN-EN ISO 6946: Łczniki Kształt i wymiary. Kształt i wymiary łczników SCHÖCK ISOKORB powinny by zgodne z rysunkami 1 85 i z tablicami 1 43, 45, 48, 51, 53, 55, 57, 60, 62, 64, 67, Momenty zginajce i siły poprzeczne. Maksymalne obliczeniowe momenty zginajce i maksymalne obliczeniowe siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników SCHÖCK ISOKORB nie powinny by mniejsze ni wartoci podane w tablicach 1 42, 44, 46, 47, 49, 50, 52, 54, 56, 58, 59, 61, 63, Niszczce momenty zginajce i niszczce siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników SCHÖCK ISOKORB w wersjach K20 i KS14 nie powinny by mniejsze ni wartoci podane w tablicy 80. Badania zostały wykonane w procedurze aprobacyjnej i nie s objte wstpnym badaniem typu i badaniami gotowych wyrobów Odporno ogniowa. Balkonowe płyty elbetowe wykonane z zastosowaniem łczników zbrojeniowych SCHÖCK ISOKORB powinny spełnia kryteria podane w normie PN-EN A1:2010 dla klas odpornoci ogniowej podanych w tablicach 81 i PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Łczniki SCHÖCK ISOKORB termiczn powinny by dostarczane w kompletach, w opakowaniach Producenta oraz przechowywane i transportowane w sposób zapewniajcy niezmienno ich właciwoci. Na kadym opakowaniu powinna by umieszczona etykieta zawierajca co najmniej nastpujce dane: nazw wyrobu,

7 AT /2016 7/212 nazw i adres Producenta, numer Aprobaty Technicznej ITB AT /2016, numer i dat wystawienia krajowej deklaracji zgodnoci, nazw jednostki certyfikujcej, która brała udział w ocenie zgodnoci, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien by zgodny z rozporzdzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodnoci wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041). Ponadto, jeeli z odrbnych przepisów wynika obowizek oznakowania wyrobu na podstawie rozporzdzenia Ministra Zdrowia z dnia 20 kwietnia 2012 r. w sprawie oznakowania opakowa substancji niebezpiecznych i mieszanin niebezpiecznych oraz niektórych mieszanin (Dz. U. z 2012 r., poz. 445, z póniejszymi zmianami) oraz dołczania informacji okrelajcej zagroenia dla zdrowia lub ycia, wynikajce z karty charakterystyki na podstawie rozporzdzenia (WE) nr 1907/2006 (ze zmianami) Parlamentu Europejskiego i Rady w sprawie rejestracji, oceny, udzielania zezwole i stosowanych ogranicze w zakresie chemikaliów (REACH), do wyrobu powinna by dołczona dokumentacja w odpowiedniej formie, zawierajca wymagane przez przepisy prawne oznakowania i informacje 5. OCENA ZGODNOCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z póniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mog by wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadajcym ich właciwociom uytkowym i przeznaczeniu, jeeli Producent dokonał oceny zgodnoci, wydał krajow deklaracj zgodnoci z Aprobat Techniczn ITB AT /2016 i oznakował wyroby znakiem budowlanym, zgodnie z obowizujcymi przepisami. Zgodnie z rozporzdzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodnoci wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodnoci wyrobów objtych Aprobat Techniczn ITB AT /2016 dokonuje Producent (lub jego upowaniony Przedstawiciel) majcy siedzib na terytorium Rzeczypospolitej Polskiej, stosujc system 1+. W przypadku systemu 1+ oceny zgodnoci, Producent moe wystawi krajow deklaracj zgodnoci z Aprobat Techniczn ITB AT /2016 jeeli akredytowana jednostka certyfikujca wydała certyfikat zgodnoci wyrobu na podstawie: a) zadania producenta: zakładowej kontroli produkcji, uzupełniajcych bada gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez producenta, zgodnie z ustalonym planem bada, b) zadania akredytowanej jednostki:

8 8/212 AT /2016 wstpnego badania typu, wstpnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, cigłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji, bada sondaowych próbek pobranych w zakładzie produkcyjnym, na rynku lub na placu budowy Wstpne badanie typu Wstpne badanie typu jest badaniem potwierdzajcym wymagane właciwoci techniczno-uytkowe, wykonywanym przed wprowadzeniem wyrobów do obrotu. Wstpne badanie typu łczników SCHÖCK ISOKORB termiczn obejmuje maksymalne obliczeniowe momenty zginajce i maksymalne obliczeniowe siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem tych łczników oraz odporno ogniow balkonowych płyt elbetowych wykonanych z zastosowaniem tych łczników. Badania, które w procedurze aprobacyjnej stanowiły podstaw do ustalenia właciwoci technicznouytkowych wyrobów, stanowi wstpne badanie typu w ocenie zgodnoci Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikacj oraz sprawdzanie surowców i materiałów, 2) kontrol i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4) prowadzone przez Producenta zgodnie z ustalonym planem bada oraz według zasad i procedur okrelonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzajcych do uzyskania wyrobów o wymaganych właciwociach. Kontrola produkcji powinna zapewnia, e wyrób jest zgodny z Aprobat Techniczn ITB AT /2016. Wyniki kontroli produkcji powinny by systematycznie rejestrowane. Zapisy rejestru powinny potwierdza, e wyroby spełniaj kryteria oceny zgodnoci. Poszczególne wyroby lub partie wyrobów i zwizane z nimi szczegóły produkcyjne musz by w pełni moliwe do identyfikacji i odtworzenia Badania gotowych wyrobów Badania gotowych wyrobów obejmuj sprawdzenie kształtu i wymiarów łczników SCHÖCK ISOKORB termiczn Czstotliwo bada Badania biece powinny by przeprowadzane zgodnie z ustalonym planem bada, ale nie rzadziej ni dla kadej partii wyrobów. Wielko partii wyrobów powinna by okrelona w dokumentacji zakładowej kontroli produkcji.

9 AT /2016 9/ Metody bada Sprawdzenie kształtu i wymiarów. Sprawdzenie kształtu i wymiarów elementów składowych łczników SCHÖCK ISOKORB naley przeprowadza za pomoc przyrzdów pomiarowych zapewniajcych uzyskanie dokładnoci pomiaru do 0,1 cm Sprawdzenie niszczcych sił poprzecznych i niszczcych momentów zginajcych. Sprawdzenie niszczcych sił poprzecznych i niszczcych momentów zginajcych naley przeprowadza stosujc urzdzenia o zakresie dobranym do spodziewanej wartoci sił i momentów niszczcych umoliwiajce stałe i powolne zwikszanie tych wartoci a do zniszczenia. Błd pomiaru nie powinien przekracza 3% w całym zakresie pomiarowym Sprawdzenie odpornoci ogniowej. Odporno ogniow elbetowych płyt balkonowych wykonanych z zastosowaniem łczników zbrojeniowych SCHÖCK ISOKORB naley okrela zgodnie z norm PN-EN A1:2010. Jako izolacj ogniow naley stosowa wkładki Aestuver lub wełn mineraln zgodnie z tablicami 81 i Pobieranie próbek do bada Próbki do bada naley pobiera losowo, zgodnie z norm PN-83/N Ocena wyników bada Wyprodukowane wyroby naley uzna za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeeli wyniki wszystkich bada s pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Niniejsza Aprobata zastpuje Aprobat Techniczn ITB AT / Aprobata Techniczna ITB AT /2016 jest dokumentem stwierdzajcym przydatno łczników SCHÖCK ISOKORB termiczn do stosowania w budownictwie w zakresie wynikajcym z postanowie Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z póniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mog by wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadajcym ich właciwociom uytkowym i przeznaczeniu, jeeli Producent dokonał oceny zgodnoci, wydał krajow deklaracj zgodnoci z Aprobat Techniczn ITB AT /2016 i oznakował wyroby znakiem budowlanym, zgodnie z obowizujcymi przepisami Aprobata Techniczna ITB nie narusza uprawnie wynikajcych z przepisów o ochronie własnoci przemysłowej, a w szczególnoci ustawy z dnia 30 czerwca 2000 r. Prawo własnoci przemysłowej (tekst jednolity: Dz. U. z 2013 r., poz. 1410, z póniejszymi zmianami). Zapewnienie tych uprawnie naley do obowizków korzystajcych z niniejszej Aprobaty Technicznej ITB.

10 10/212 AT / ITB wydajc Aprobat Techniczn nie bierze odpowiedzialnoci za ewentualne naruszenie praw wyłcznych i nabytych Aprobata Techniczna ITB nie zwalnia Producenta od odpowiedzialnoci za właciw jako wyrobów oraz wykonawców robót budowlanych od odpowiedzialnoci za właciwe ich zastosowanie W treci wydawanych prospektów i ogłosze oraz innych dokumentów zwizanych z wprowadzaniem do obrotu i stosowaniem w budownictwie łczników SCHÖCK ISOKORB termiczn, naley zamieszcza informacj o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WANOCI Aprobata Techniczna ITB AT /2016 jest wana do 25 maja 2021 r. Wano Aprobaty Technicznej ITB moe by przedłuona na kolejne okresy, jeeli jej Wnioskodawca, lub formalny nastpca, wystpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie póniej ni 3 miesice przed upływem terminu wanoci tego dokumentu. K O N I E C INFORMACJE DODATKOWE Normy zwizane PN-EN 206:2014 Beton. Cz 1: Wymagania, właciwoci, produkcja i zgodno PN-EN ISO 6946:2008 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania PN-EN A1:2010 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Cz 2: Klasyfikacja na podstawie wyników bada odpornoci ogniowej, z wyłczeniem instalacji wentylacyjnej PN-EN 10025:2007 Wyroby walcowane na gorco z niestopowych stali konstrukcyjnych. Warunki techniczne dostawy PN-EN :2007 Stale odporne na korozj. Gatunki PN-EN 13163:2013 Wyroby do izolacji cieplnej w budownictwie - Wyroby ze styropianu (EPS) produkowane fabrycznie - Specyfikacja PN-83/N Statystyczna kontrola jakoci. Losowy wybór jednostek produktu do próbki DIN 488-1:2009 Betonstahl

11 AT / /212 Raporty, sprawozdania z bada, klasyfikacje i oceny 1) NE/507/A/99. Badania i ocena właciwoci łczników zbrojeniowych SCHÖCK ISOKORB produkcji niemieckiej firmy Schöck. Zakład Modernizacji i Remontów Obiektów Budowlanych ITB, Warszawa 1999 r. 2) NW-0646/02. Badania i ocena właciwoci wytrzymałociowych łczników zbrojeniowych termiczn Schöck typu KS, QS, KSt, QSt oraz MIKOS produkcji niemieckiej firmy Schöck Bauteile GmbH w celu udzielenia aprobaty technicznej. Zakład Konstrukcji i Bada Wytrzymałociowych ITB, Warszawa, 2003 r. 3) NW-0538/A/06. Badania weryfikacyjne stali zbrojeniowej oraz obliczenia sprawdzajce łczników zbrojeniowych typu Schöck dla potrzeb nowelizacji aprobaty technicznej. Zakład Konstrukcji i Bada Wytrzymałociowych ITB, Warszawa 2007 r. 4) 1919/12/Z00NK. Opinia specjalistyczna na potrzeby Aprobaty Technicznej dotyczca zmian asortymentu łczników Schöck. Zakład Konstrukcji i Elementów Budowlanych ITB, Warszawa 2012 r. 5) NK-0341R:09/PW/12. Pismo z dn r. Zakład Konstrukcji i Elementów Budowlanych ITB, Warszawa 2013 r. 6) NP-06558R:02/PT/13. Pismo z dn r. Zakład Bada Ogniowych ITB, Warszawa 2013 r. 7) 00797/13/Z00NF. Opinia dotyczca wartoci ekwiwalentnego współczynnika przewodzenia ciepła dla systemów firmy Schöck Sp. z o.o. Zakład Fizyki Cieplnej ITB, Warszawa 2013 r. 8) 1725/13Z00NF. Pismo z dn r. Uzupełnienie opinii w zakresie sprawdzenia ekwiwalentnego współczynnika przewodzenia ciepła eq do wykorzystania w procesie aprobacyjnym. Zakład Fizyki Cieplnej ITB, Warszawa 2013 r. 9) 1725/13/Z00NF. Pismo z dn r. Uzupełnienie opinii w zakresie sprawdzenia ekwiwalentnego współczynnika przewodzenia ciepła eq do wykorzystania w procesie aprobacyjnym. Zakład Fizyki Cieplnej ITB, Warszawa 2013 r. 10) 02657/15/Z00NK. Opinia specjalistyczna na potrzeby Aprobaty Technicznej dotyczca zmian asortymentu łczników Schöck. Zakład Konstrukcji i Elementów Budowlanych ITB, Warszawa 2015 r. 11) 02797/15/Z00NF. Opracowanie opinii dotyczcej wartoci ekwiwalentnego współczynnika przewodzenia ciepła dla systemów firmy Schöck Sp. z o.o. Zakład Fizyki Cieplnej ITB, Warszawa 2015 r. 12) 02499/15/Z00NP. Klasyfikacja w zakresie odpornoci ogniowej balkonów z łcznikami termoizolacyjnymi Schöck i Schöck XT. Zakład Bada Ogniowych ITB, Warszawa 2015 r.

12 12/212 AT /2016 Rysunek 1. Rysunek 2. Rysunek 3. Rysunek 4. Rysunek 5. RYSUNKI i TABLICE Łcznik w wersji K, K-S, K-M i K-L Łcznik w wersji KF Przekrój łcznika w wersji KF-IK Połczenia wykonane z zastosowaniem łczników w wersji K (KF) Łczniki w wersji K (KF) Rysunek 5a. Łczniki w wersji K Rysunek 5b. Łczniki w wersji K-S, K-M, K-L - przykłady Rysunek 6. Rysunek 7. Rysunek 8. Rysunek 9. Łczniki w wersji KXT Łczniki w wersji KFXT Łczniki w wersji KXT (KFXT) Łczniki w wersji KXT (KFXT) Rysunek 10. Łczniki w wersji K-HV, K-HV-S, K-HV-M, K-HV-L Rysunek 11. Łcznik w wersji K20-HV 10/ Rysunek 12. Połczenia wykonane z zastosowaniem łczników w wersjach K-HV, K-BH, K-WU i K-WO Rysunek 13. Łczniki w wersji KXT-HV Rysunek 14. Łcznik w wersji KXT-20-HV 10/ Rysunek 15. Połczenia wykonane z zastosowaniem łczników w wersjach KXT-HV, KXT-BH, KXT-WU i KXT-WO Rysunek 16. Łczniki w wersji K-Eck Rysunek 17. Połczenia wykonane z zastosowaniem łczników w wersji K-Eck Rysunek 18. Łcznik K 20-Eck Rysunek 19. Łcznik K 50-Eck Rysunek 20. Łcznik w wersji EXT Rysunek 21. Łcznik w wersji EXT Rysunek 22. Łcznik w wersji EXT przekroje Rysunek 23. Łcznik w wersji D Rysunek 24. Połczenie wykonane z zastosowaniem łcznika w wersji D Rysunek 25. Łczniki w wersji D Rysunek 26. Łcznik w wersji DXT Rysunek 27. Łcznik w wersji DXT przekrój Rysunek 28. Łcznik w wersji DXT przekrój Rysunek 29. Łcznik w wersji Q, Q-S, Q-M Rysunek 29a. Łczniki w wersji Q+Q przekrój Rysunek 30. Połczenia wykonane z zastosowaniem łczników w wersjach Q, QP i QPZ Rysunek 32. Łcznik w wersji Q Rysunek 33. Łczniki w wersji QP Rysunek 34. Łczniki w wersji QPZ Rysunek 35. Połczenia wykonane z zastosowaniem łczników w wersjach Q, QP oraz QPZ Rysunek 36. Połczenia wykonane z zastosowaniem łczników w wersjach Q-HV, Q-WO i Q-WU Rysunek 37. Łczniki w wersji QXT Rysunek 38. Łczniki w wersji QXT, QPXT, QPZXT... 75

13 AT / /212 Rysunek 39. Łczniki w wersji Rysunek 40. Łczniki w wersji HP Rysunek 41. Połczenie wykonane z zastosowaniem łcznika w wersji HP oraz rzuty poziome zbrojenia łczników w wersji HPA, HPB, HPC Rysunek 42. Łcznik w wersji HPXT Rysunek 43. Łcznik w wersji V Rysunek 44. Połczenie wykonane z zastosowaniem łcznika w wersji V Rysunek 45. Łczniki w wersji V Rysunek 46. Łcznik w wersji A Rysunek 47. Połczenie wykonane z zastosowaniem łcznika w wersji A (a), łcznik w wersji A (b) Rysunek 48. Łcznik w wersji AXT Rysunek 49. Łcznik w wersji AXT2 rzut i przekrój Rysunek 50. Łcznik w wersji F Rysunek 51. Połczenie wykonane z zastosowaniem łcznika w wersji F (a), łcznik w wersji F (b) Rysunek 52. Łcznik w wersji FXT Rysunek 53. Łcznik w wersji FXT rzut i przekrój Rysunek 54. Łcznik w wersji O Rysunek 55. Połczenie wykonane z zastosowaniem łcznika w wersji O (a), łcznik w wersji O (b) Rysunek 56. Łcznik w wersji OXT Rysunek 57. Łcznik w wersji OXT rzut i przekrój Rysunek 58. Łcznik w wersji EQ Rysunek 59. Łczniki w wersji EQ1 przekroje Rysunek 60. Łcznik w wersji S Rysunek 61. Połczenie wykonane z zastosowaniem łcznika w wersji S (a), łcznik w wersji S (b) Rysunek 62. Łcznik w wersji W Rysunek 63. Połczenie wykonane z zastosowaniem łcznika w wersji W Rysunek 64. Rzut poziomy i pionowy łcznika w wersji W Rysunek 65. Łcznik w wersji KS Rysunek 66. Połczenie wykonane z zastosowaniem łczników w wersji KS Rysunek 67. Łcznik w wersji KS Rysunek 68. Warianty obcienia łczników w wersji KS Rysunek 69. Łcznik w wersji QS Rysunek 70. Połczenie wykonane z zastosowaniem łczników w wersji QS Rysunek 71. Łczniki w wersji QS Rysunek 72. Łcznik w wersji KST Rysunek 73. Połczenie wykonane z zastosowaniem łczników w wersji KST Rysunek 74. Łczniki w wersji KST, cz I Rysunek 74a. Łczniki w wersji KST, cz II Rysunek 75. Łcznik w wersji RK Rysunek 76. Łcznik w wersji RK25 przekrój Rysunek 77. Łcznik w wersji RK25 rzut Rysunek 78. Łcznik w wersji RQP Rysunek 79. Łcznik w wersji RQP przekrój Rysunek 80. Łcznik w wersji RQP przekrój Rysunek 81. Łcznik w wersji RKS

14 14/212 AT /2016 Rysunek 81a. Łcznik w wersji RKS przekrój Rysunek 81b. Łcznik w wersji RKS rzut Rysunek 82. Łcznik w wersji RQS Rysunek 83. Łcznik w wersji RQS przekrój Rysunek 84. Łcznik w wersji RQS rzut Rysunek 85. Łczniki Z, Z-BS, ZXT i ZXT-BS stosowane w połczeniach elementów elbetowych na odcinkach niewymagajcych zbrojenia Rysunek 86. Izolacja a łczników balkonowych bez wkładek Aestuver, Tablica 1. Tablica 2. Tablica 3. Tablica 4. Tablica 5. Tablica 6. Tablica 7. Tablica 8. Tablica 9. Tablica 10. Tablica 11. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K (KF) w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K (KF) w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K (KF) w przypadku, gdy klasa betonu łczonych elementów jest równa C30/37 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników K-S, K-M i K-L w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników K-S, K-M i K-L w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników K-S, K-M i K-L w przypadku, gdy klasa betonu łczonych elementów jest równa C30/37 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji KXT (KFXT) w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji KXT (KFXT) w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji KXT (KFXT) w przypadku, gdy klasa betonu łczonych elementów jest równa C30/37 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersjach K-HV, K-BH, K-WO i K- WU w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersjach K-HV, K-BH, K-WO i K- WU w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia... 37

15 AT / /212 Tablica 12. Tablica 13. Tablica 14. Tablica 15. Tablica 16. Tablica 14. Tablica 15. Tablica 19. Tablica 20. Tablica 21. Tablica 22. Tablica 23. Tablica 24. Tablica 25. Tablica 26. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników K-S-HV, K-M-HV, K-L-HV, K-S-BH, K-M-BH, K-L-BH, K-S-WO, K-M-WO, K-L-WO, K-S-WU, K-M-WU i K-L-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników K-S-HV, K-M-HV, K-L-HV, K-S-BH, K-M-BH, K-L-BH, K-S-WO, K-M-WO, K-L-WO, K-S-WU, K-M-WU i K-L-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników K-S-HV, K-M-HV, K-L-HV, K-S-BH, K-M-BH, K-L-BH, K-S-WO, K-M-WO, K-L-WO, K-S-WU, K-M-WU i K-L-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C30/37 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników KXT-HV, KXT-BH, KXT-WO i KXT- WU w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników KXT-HV, KXT-BH, KXT-WO i KXT- WU w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K-Eck w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji EXT w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników D w przypadku, gdy klasa betonu łczonych elementów jest nie nisza ni C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji D w przypadku, gdy klasa betonu łczonych elementów jest nie nisza ni C25/30 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników DXT w przypadku, gdy klasa betonu łczonych elementów jest nie nisza ni C20/25 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników DXT w przypadku, gdy klasa betonu łczonych elementów jest nie nisza ni C25/30 oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji Q, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji Q+Q, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji Q-S i Q-M, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji Q-S VV i Q-M VV, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia... 69

16 16/212 AT /2016 Tablica 27. Tablica 28. Tablica 29. Tablica 30. Tablica 31. Tablica 32. Tablica 33. Tablica 34. Tablica 35. Tablica 36. Tablica 37. Tablica 38. Tablica 39. Tablica 40. Tablica 41. Tablica 42. Tablica 43. Tablica 44. Tablica 45. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QZ, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QZ-S i QZ-M, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QP, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QP+QP, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QP-S, QP-M i QP-L, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QP-S VV, QP-M VV i QP-L VV, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPZ, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPZ-S, QPZ-M i QPZ-L, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QXT+QXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPXT+QPXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPZXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji HP, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji HPXT, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji V, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Iloci i rednice prtów stalowych łczników w wersji A Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji A Iloci i rednice prtów stalowych łczników w wersji AXT... 90

17 AT / /212 Tablica 47. Tablica 48. Tablica 49. Tablica 50. Tablica 51. Tablica 52. Tablica 53. Tablica 54. Tablica 55. Tablica 56. Tablica 57. Tablica 59. Tablica 60. Tablica 61. Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji AXT Iloci i rednice prtów stalowych łczników w wersji F Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji F w przypadku siły podłunej, ciskajcej Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji F w przypadku siły podłunej, rozcigajcej Iloci i rednice prtów stalowych łczników w wersji FXT Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji FXT w przypadku siły podłunej, ciskajcej Iloci i rednice prtów stalowych łczników w wersji O Maksymalne, obliczeniowe siły pionowe i poziome przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji O Iloci i rednice prtów stalowych łczników w wersji OXT Maksymalne, obliczeniowe siły poprzeczne i podłune przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji OXT Iloci i rednice prtów stalowych łczników w wersji EQ Maksymalne, obliczeniowe momenty zginajce przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji EQ w przypadku, gdy klasa betonu łczonych elementów jest równa C20/ Iloci i rednice prtów zbrojeniowych łczników w wersji S Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji S w przypadku, gdy klasa betonu łczonych elementów jest równa C20/ Tablica 62. Iloci i rednice prtów stalowych łczników w wersji W (szeroko elementu mm, wysoko elementu 1,5 3,5 m) Tablica 63. Tablica 64. Tablica 65. Tablica 66. Tablica 67. Tablica 68. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji W w przypadku, gdy klasa betonu łczonych elementów jest równa C20/ Iloci i rednice prtów stalowych i stalowych elementów ciskanych łczników w wersji KS Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji KS o oznaczeniu KS Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji KS o oznaczeniu KS Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QS oraz ilo i rednice prtów stalowych i stalowych elementów ciskanych Maksymalna, obliczeniowa siła podłuna N x,rd - 1 x Schöck moduł KSTZ Tablica 69. Maksymalna, obliczeniowa siła podłuna N x,rd i poprzeczna V Rd - 1 x Schöck moduł KSTQ Tablica 70. Maksymalna, obliczeniowa siła podłuna N x,rd i poprzeczna V Rd - n x Schöck moduł KSTQ Tablica 71. Tablica 72. Maksymalna, obliczeniowa dodatnia siła poprzeczna V z,rd i maksymalny, obliczeniowy ujemny moment zginajcy M y,rd - 1 x Schöck moduł KSTZ + KSTQ Maksymalna, obliczeniowa ujemna siła poprzeczna V Rd i maksymalny, obliczeniowy dodatni moment zginajcy M y,rd - 1 x Schöck moduł KSTZ + KSTQ

18 18/212 AT /2016 Tablica 73. Maksymalna, obliczeniowa siła poprzeczna V Rd i maksymalny, obliczeniowy moment zginajcy M y,rd - 2 x Schöck moduł KSTQ Tablica 74. Maksymalna, obliczeniowa siła normalna N x,rd i cinajca V Rd - 1 x Schöck moduł KSTZ + KSTQ lub 2 x KSTQ Tablica 75. Maksymalna, obliczeniowa siła normalna N x,rd i cinajca V Rd - n x Schöck moduł KSTZ lub n x KSTQ Tablica 76. Tablica 77. Tablica 79. Tablica 80. Tablica 81. Tablica 82. Tablica 83. Tablica 84. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji RK w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów stalowych Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji RQP i RQP+RQP w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów stalowych Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji RQS w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów stalowych Niszczce momenty zginajce i siły poprzeczne połcze wykonanych z zastosowaniem łczników odmian: K 20 i KS Klasyfikacja w zakresie odpornoci ogniowej elbetowych płyt balkonowych zamocowanych do budynku łcznikami SCHÖCK ISOKORB. Cz I Klasyfikacja w zakresie odpornoci ogniowej elbetowych płyt balkonowych zamocowanych do budynku łcznikami SCHÖCK ISOKORB. Cz II Klasyfikacja w zakresie właciwoci cieplnych łczników SCHÖCK ISOKORB o szerokoci 80 mm (wartoci obliczeniowe) Klasyfikacja w zakresie właciwoci cieplnych łczników SCHÖCK ISOKORB o szerokoci 120 mm (wartoci obliczeniowe)

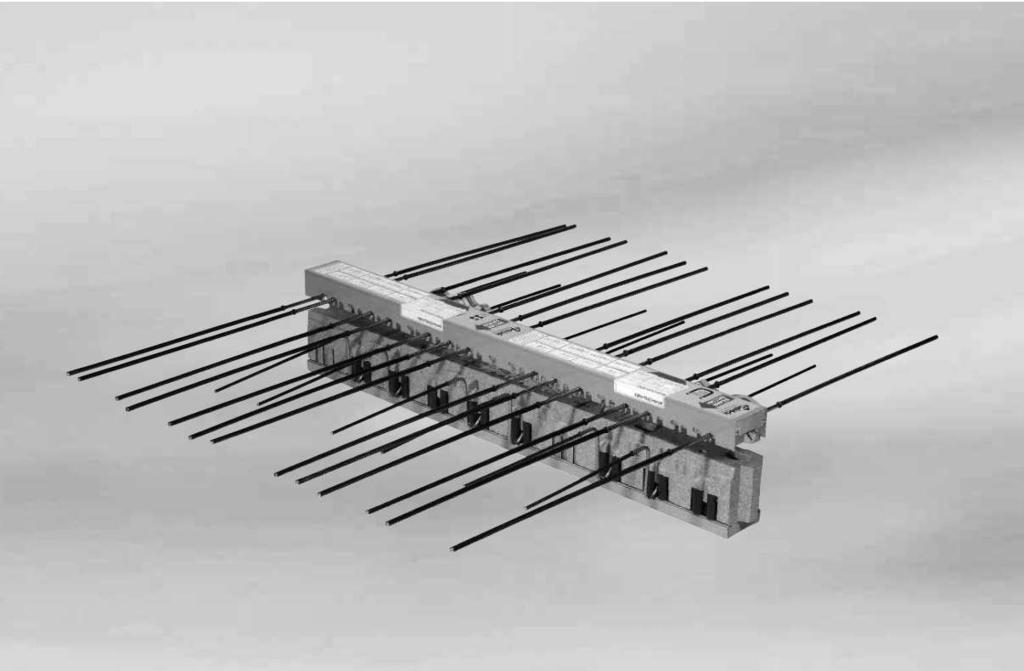

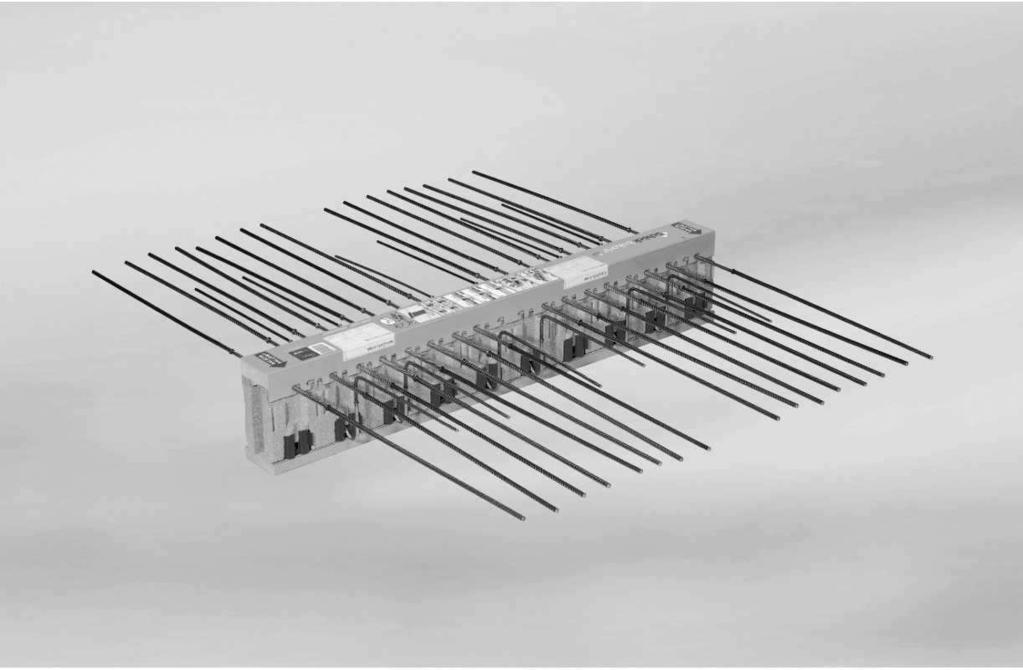

19 AT / /212 Rysunek 1. Łcznik w wersji K, K-S, K-M i K-L Rysunek 2. Łcznik w wersji KF

20 20/212 AT /2016 Element ciskany z betonu wytrzymałoci wysokiej Rysunek 3. Przekrój łcznika w wersji KF-IK6 Rysunek 4. Połczenia wykonane z zastosowaniem łczników w wersji K (KF) a) z zastosowaniem łczników K10-IK6 K100-IK6 (KF10-IK6 KF100-IK6), b) z zastosowaniem łczników K-110

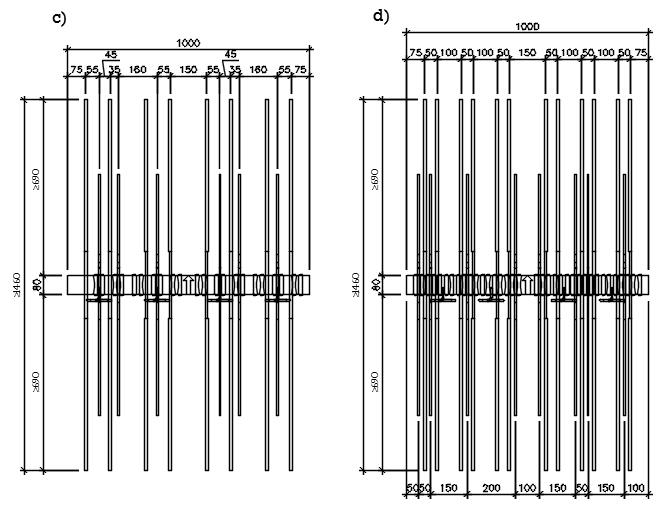

21 AT / /212 Rysunek 5. Łczniki w wersji K (KF). a) łcznik K25-IK6 (KF25-IK6), b) łcznik K47-IK6 (KF47-IK6) c) łcznik K55-IK6 (KF55-IK6), d) łcznik K90-IK6 (KF90-IK6)

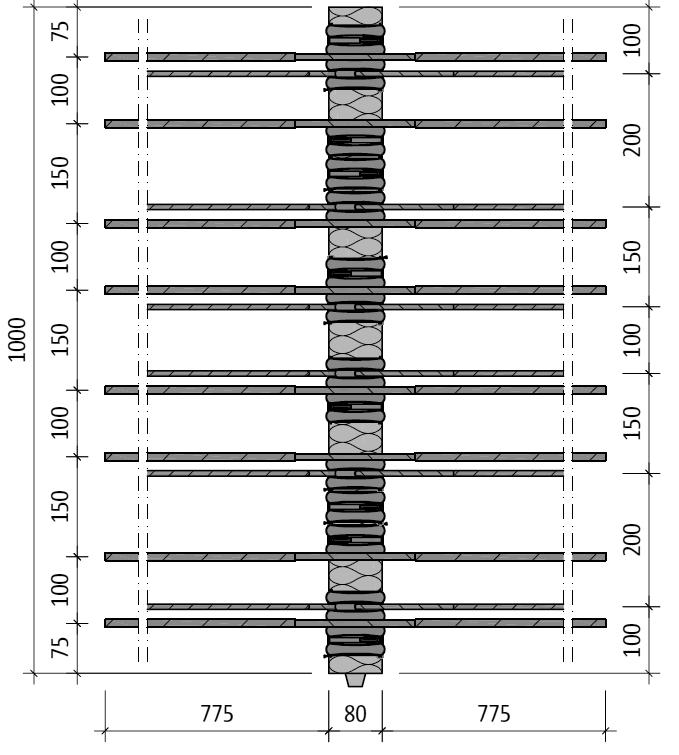

22 22/212 AT /2016 Rysunek 5a. Łczniki w wersji K a) łcznik K110, b) łcznik K150 Rysunek 5b. Łczniki w wersji K-S, K-M, K-L - przykłady

23 AT / /212 Tablica 1. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K (KF) w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika K10 K20 K25 K35 K45 K47 K55 K65 K75 K90 K100 K110 K Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-7,9-15,6-19,0-21,7-23,8-25,1-28,6-32,0-33,1-37,2-37, ,4-16,5-20,1-23,0-25,3-26,7-30,4-34,0-35,1-39,5-39, ,9-17,4-21,2-24,2-26,7-28,3-32,2-36,1-37,1-41,8-41, ,3-18,3-22,2-25,4-28,1-29,9-34,0-38,2-39,2-44,1-44, ,8-19,2-23,3-26,7-29,6-31,6-35,9-40,3-41,2-46,4-46,4-52,5-73, ,3-20,1-24,4-27,9-31,0-33,2-37,8-42,3-43,2-48,6-48,6-55,7-77, ,7-21,0-25,5-29,1-32,5-34,9-39,7-44,5-45,3-51,0-51,0-58,8-81, ,2-21,9-26,6-30,4-33,9-36,5-41,5-46,5-47,3-53,2-53,2-62,0-84, ,7-22,8-27,7-31,6-35,3-38,2-43,4-48,7-49,4-55,5-55,5-65,2-88, ,1-23,7-28,7-32,8-36,8-39,8-45,3-50,7-51,4-57,8-57,8-68,3-92, ,6-24,7-29,8-34,1-38,2-41,5-47,2-52,9-53,5-60,1-60,1-71,5-95, ,1-25,5-30,9-35,3-39,6-43,2-49,1-55,0-55,5-62,4-62,4-74,7-99, ,6-26,5-32,0-36,5-41,1-44,9-51,1-57,2-57,5-64,7-64,7-77,8-103, ,0-27,4-33,0-37,8-42,5-46,6-52,9-59,3-59,6-67,0-67,0-81,0-106, ,5-28,3-34,1-39,0-44,0-48,3-54,9-61,5-61,6-69,3-69,3-84,1-110, ,0-29,2-35,2-40,2-45,4-50,0-56,8-63,6-63,6-71,6-71,6-87,3-114, ,5-30,1-36,3-41,5-46,8-51,8-58,8-65,9-65,7-73,9-73,9-90,5-117, ,0-31,0-37,4-42,7-48,3-53,4-60,7-68,0-67,7-76,2-76,2-93,6-121, ,5-32,0-38,5-43,9-49,7-55,2-62,7-70,2-69,8-78,5-78,5-96,8-125, ,9-32,9-39,5-45,2-51,1-56,9-64,7-72,4-71,8-80,8-80,8-100,0-129,0 Wariant wzmocnienia Maksymalna obliczeniowa siła poprzeczna V zbrojenia R,d [kn/m] V6 V8 V10 V12 V14 VV Zbrojenie Dł. łcznika [m] 1,0 Prty rozciga ne V6/V8/V10 4 Ø8 8 Ø8 10 Ø8 12 Ø8 14 Ø8 15 Ø8 8 Ø12 9 Ø12 10 Ø12 12 Ø12 13 Ø12 12 Ø14 14 Ø14 VV Ø8 15 Ø8 8 Ø12 9 Ø12 10 Ø12 11 Ø12 12 Ø12 13 Ø Prty przenoszce siły poprzeczne Ło ysko oporowe betonowe Wariant wzmocnienia zbrojenia Ło ysko oporowe stalowe V6 4 Ø6 4 Ø6 5 Ø6 5 Ø6 5 Ø6 5 Ø V8 4 Ø8 4 Ø8 5 Ø8 5 Ø8 5 Ø8 5 Ø8 6 Ø8 7 Ø8 7 Ø8 8 Ø V Ø8 8 Ø8 8 Ø8 8 Ø8 8 Ø8 8 Ø8 8 Ø8 9 Ø8 9 Ø8 4 Ø10 4 Ø10 V Ø10 6 Ø10 V Ø12 6 Ø12 VV Ø8+ 4 Ø8 4 Ø8+ 4 Ø8 4 Ø8+ 4 Ø8 7 Ø8+ 4 Ø8 7 Ø8+ 4 Ø8 7 Ø8+ 4 Ø8 8 Ø8+ 4 Ø8 8 Ø8+ 4 Ø8 - - V6/V V VV Ø16 12 Ø16 Strzemiona specjalne

24 24/212 AT /2016 Tablica 2. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K (KF) w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika K10 K20 K25 K35 K45 K47 K55 K65 K75 K90 K100 K110 K Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-7,9-15,6-20,5-23,8-26,1-28,5-32,5-36,4-40,4-46,4-46, ,4-16,5-21,7-25,1-27,7-30,3-34,5-38,7-42,9-49,2-49, ,9-17,4-23,0-26,5-29,3-32,2-36,7-41,1-45,6-52,1-52, ,3-18,3-24,2-27,8-30,8-34,0-38,7-43,4-48,1-54,9-54, ,8-19,2-25,5-29,2-32,4-35,9-40,9-45,8-50,8-57,8-57,8-59,8-86, ,3-20,1-26,7-30,6-34,0-37,7-42,9-48,1-53,3-60,7-60,7-63,5-90, ,7-21,0-27,9-31,9-35,6-39,6-45,1-50,6-56,0-63,5-63,5-67,1-95, ,2-21,9-29,1-33,3-37,1-41,4-47,2-52,9-58,6-66,4-66,4-70,7-99, ,7-22,8-30,3-34,6-38,7-43,2-49,4-55,3-61,3-69,3-69,3-74,3-103, ,1-23,7-31,5-36,0-40,3-45,1-51,5-57,7-63,9-72,1-72,1-77,9-108, ,6-24,7-32,7-37,3-41,9-47,0-53,7-60,1-66,6-75,0-75,0-81,5-112, ,1-25,5-33,8-38,7-43,4-48,8-55,8-62,5-69,2-77,8-77,8-85,1-116, ,6-26,5-35,0-40,0-45,0-50,7-58,0-65,0-71,7-80,7-80,7-88,7-121, ,0-27,4-36,2-41,4-46,6-52,5-60,1-67,4-74,3-83,6-83,6-92,3-125, ,5-28,3-37,4-42,7-48,2-54,5-62,4-69,9-76,8-86,4-86,4-95,9-129, ,0-29,2-38,6-44,1-49,7-56,4-64,5-72,2-79,4-89,3-89,3-99,5-134, ,5-30,1-39,8-45,4-51,3-58,3-66,8-74,7-81,9-92,2-92,2-103,1-138, ,0-31,0-40,9-46,8-52,9-60,2-68,9-77,0-84,5-95,0-95,0-106,7-142, ,5-32,0-42,1-48,1-54,4-62,2-71,2-79,4-87,0-97,9-97,9-110,3-147, ,9-32,9-43,3-49,5-56,0-64,0-73,4-81,7-89,5-100,7-100,7-113,9-151,4 Wariant wzmocnienia Maksymalna obliczeniowa siła poprzeczna V zbrojenia R,d [kn/m] V6 V8 V10 V12 V14 VV Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane Prty przenoszce siły poprzeczne Ło ysko oporowe betonowe Wariant wzmocnienia zbrojenia V6/V8/V10 4 Ø8 8 Ø8 10 Ø8 12 Ø8 14 Ø8 15 Ø8 8 Ø12 9 Ø12 10 Ø12 12 Ø12 13 Ø12 12 Ø14 14 Ø14 VV Ø8 15 Ø8 8 Ø12 9 Ø12 10 Ø12 11 Ø12 12 Ø12 13 Ø V6 4 Ø6 4 Ø6 5 Ø6 5 Ø6 5 Ø6 5 Ø V8 4 Ø8 4 Ø8 5 Ø8 5 Ø8 5 Ø8 5 Ø8 6 Ø8 7 Ø8 7 Ø8 8 Ø V Ø8 8 Ø8 8 Ø8 8 Ø8 8 Ø8 8 Ø8 8 Ø8 9 Ø8 9 Ø8 4 Ø10 4 Ø10 V Ø10 6 Ø10 V Ø12 6 Ø12 VV Ø8+ 4 Ø8 4 Ø8+ 4 Ø8 4 Ø8+ 4 Ø8 7 Ø8+ 4 Ø8 7 Ø8+ 4 Ø8 7 Ø8+ 4 Ø8 8 Ø8+ 4 Ø8 8 Ø8+ 4 Ø8 - - V6/V V VV Ło ysko oporowe stalowe Ø16 12 Ø16 Strzemiona specjalne

25 AT / /212 Tablica 3. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K (KF) w przypadku, gdy klasa betonu łczonych elementów jest równa C30/37 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika K Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] , , , , , , , , , , , , , , , , , , , ,0 Wariant wzmocnienia zbrojenia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] V ,1 VV +123,6/-61,8 Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane Prty przenoszce siły poprzeczne Ło ysko oporowe betonowe Wariant wzmocnienia zbrojenia V10/VV 13 Ø12 V10 9 Ø8 VV 8 Ø8 + 4 Ø8 V10/VV 18 Strzemiona specjalne 4

26 26/212 AT /2016 Tablica 4. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K, wariant K-S, K-M i K-L, w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika K10S K20S K30S K40S K50S K60S K70M K80M K90M K100M K110L K150L Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-7,3-14,0-18,1-21,0-25,4-28,0-31,9-39,8-45,4-45,4-53,0-62, ,7-14,9-19,2-22,3-26,9-29,7-33,8-42,3-48,2-48,2-57,2-66, ,1-15,7-20,3-23,6-28,5-31,4-35,8-44,7-51,0-51,0-61,4-70, ,6-16,6-21,4-24,8-30,0-33,1-37,8-47,2-53,8-53,8-65,6-74, ,0-17,4-22,5-26,1-31,5-34,8-39,7-49,7-56,6-56,6-69,8-78, ,4-18,2-23,6-27,4-33,0-36,5-41,7-52,1-59,4-59,4-74,0-82, ,9-19,1-24,7-28,6-34,6-38,2-43,7-54,6-62,3-62,3-78,2-86, ,3-19,9-25,8-29,9-36,1-39,9-45,6-57,0-65,1-65,1 82,4-90, ,8-20,8-26,9-31,2-37,6-41,6-47,6-59,5-67,9-67,9-86,6-94, ,2-21,6-28,0-32,4-39,2-43,2-49,6-62,0-70,7-70,7-90,8-97, ,6-22,5-29,1-33,7-40,7-44,9-51,5-64,4-73,5-73,5-95,0-101, ,1-23,3-30,2-35,0-42,2-46,6-53,5-66,9-76,3-76,3-99,2-105, ,5-24,2-31,3-36,2-43,8-48,3-55,5-69,3-79,1-79,1-103,4-109, ,9-25,0-32,3-37,5-45,3-50,0-57,4-71,8-81,9-81,9-107,6-113, ,4-25,8-33,4-38,8-46,8-51,7-59,4-74,3-84,7-84,7-111,8-117, ,8-26,7-34,5-40,0-48,3-53,4-61,4-76,7-87,5-87,5-116,0-121, ,2-27,5-35,6-41,3-49,9-55,1-63,3-79,2-90,3-90,3-120,2-125, ,7-28,4-36,7-42,6-51,4-56,8-65,3-81,6-93,1-93,1-124,4-129, ,1-29,2-37,8-43,8-52,9-58,4-67,3-84,1-95,9-95,9-128,6-133, ,6-30,1-38,9-45,1-54,5-60,1-69,2-86,5-98,7-98,7-132,8-137, ,0-30,9-40,0-46,4-56,0-61,8-71,2-89,0-101,5-101,5-137,1-140, ,4-31,8-41,1-47,6-57,5-63,5-73,2-91,5-104,3-104,3-141,3-144, ,9-32,6-42,2-48,9-59,1-65,2-75,1-93,9-107,1-107,1-145,5-148, ,3-33,4-43,3-50,2-60,6-66,9-77,1-96,4-109,9-109,9-149,7-152, ,7-34,3-44,4-51,4-62,1-68,6-79,1-98,8-112,7-112,7-153,9-156, ,2-35,1-45,5-52,7-63,6-70,3-81,0-101,3-115,5-115,5-158,1-160, ,6-36,0-46,6-54,0-65,2-72,0-83,0-103,8-118,3-118,3-162,3-164, ,1-36,8-47,6-55,2-66,7-73,7-85,0-106,2-121,1-121,1-166,5-168, ,5-37,7-48,7-56,5-68,2-75,3-86,9-108,7-123,9-123,9-170,7-172, ,9-38,5-49,8-57,8-69,8-77,0-88,9-111,1-126,7-126,7-174,9-176,2 Wariant wzmocnienia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] zbrojenia V8 (standard) +54,4 +54,4 +54,4 +54,4 +54,4 +54,4 +81,7 +81,7 +81,7 +81,7 +120,4 - V ,5 +154,5 +154,5 +154,5 - - V ,2 +81,7/ +81,7/ +81,7/ +81,7/ VV ,8-61,8-61,8-61,8 Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane 4 Ø8 8 Ø8 10 Ø8 12 Ø8 14 Ø8 16 Ø8 8 Ø12 10 Ø12 12 Ø12 14 Ø12 14 Ø14 16 Ø14 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia V8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 6 Ø8 6 Ø8 6 Ø8 6 Ø8 8 Ø8 - V Ø8 10 Ø8 10 Ø8 10 Ø8 - - V Ø12 VV Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 - - Ło ysko oporowe betonowe Ło ysko oporowe stalowe Ø16 12 Ø16

27 AT / /212 Tablica 5. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K, wariant K-S, K-M i K-L, w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika K10S K20S K30S K40S K50S K60S K70M K80M K90M K100M K110L K150L Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-7,3-14,5-18,1-21,8-25,4-29,0-31,9-39,8-47,8-55,8-53,0-72, ,7-15,4-19,2-23,1-26,9-30,8-33,8-42,3-50,7-59,2-57,2-77, ,1-16,3-20,3-24,4-28,5-32,5-35,8-44,7-53,7-62,6-61,4-81, ,6-17,1-21,4-25,7-30,0-34,3-37,8-47,2-56,6-66,1-65,6-86, ,0-18,0-22,5-27,0-31,5-36,0-39,7-49,7-59,6-69,5-69,8-90, ,4-18,9-23,6-28,3-33,0-37,8-41,7-52,1-62,5-73,0-74,0-95, ,9-19,8-24,7-29,6-34,6-39,5-43,7-54,6-65,5-76,4-78,2-99, ,3-20,6-25,8-30,9-36,1-41,3-45,6-57,0-68,4-79,9-82,4-104, ,8-21,5-26,9-32,3-37,6-43,0-47,6-59,5-71,4-83,3-86,6-109, ,2-22,4-28,0-33,6-39,2-44,8-49,6-62,0-74,3-86,7-90,8-113, ,6-23,3-29,1-34,9-40,7-46,5-51,5-64,4-77,3-90,2-95,0-118, ,1-24,1-30,2-36,2-42,2-48,3-53,5-66,9-80,2-93,6-99,2-122, ,5-25,0-31,3-37,5-43,8-50,0-55,5-69,3-83,2-97,1-103,4-127, ,9-25,9-32,3-38,8-45,3-51,8-57,4-71,8-86,2-100,5-107,6-131, ,4-26,7-33,4-40,1-46,8-53,5-59,4-74,3-89,1-104,0-111,8-136, ,8-27,6-34,5-41,4-48,3-55,2-61,4-76,7-92,1-107,4-116,0-140, ,2-28,5-35,6-42,7-49,9-57,0-63,3-79,2-95,0-110,8-120,2-145, ,7-29,4-36,7-44,1-51,4-58,7-65,3-81,6-98,0-114,3-124,4-149, ,1-30,2-37,8-45,4-52,9-60,5-67,3-84,1-100,9-117,7-128,6-154, ,6-31,1-38,9-46,7-54,5-62,2-69,2-86,5-103,9-121,2-132,8-159, ,0-32,0-40,0-48,0-56,0-64,0-71,2-89,0-106,8-124,6-137,1-163, ,4-32,9-41,1-49,3-57,5-65,7-73,2-91,5-109,8-128,0-141,3-168, ,9-33,7-42,2-50,6-59,1-67,5-75,1-93,9-112,7-131,5-145,5-172, ,3-34,6-43,3-51,9-60,6-69,2-77,1-96,4-115,7-134,9-149,7-177, ,7-35,5-44,4-53,2-62,1-71,0-79,1-98,8-118,6-138,4-153,9-181, ,2-36,4-45,5-54,5-63,6-72,7-81,0-101,3-121,6-141,8-158,1-186, ,6-37,2-46,6-55,9-65,2-74,5-83,0-103,8-124,5-145,3-162,3-190, ,1-38,1-47,6-57,2-66,7-76,2-85,0-106,2-127,5-148,7-166,5-195, ,5-39,0-48,7-58,5-68,2-78,0-86,9-108,7-130,4-152,1-170,7-199, ,9-39,9-49,8-59,8-69,8-79,7-88,9-111,1-133,4-155,6-174,9-204,4 Wariant wzmocnienia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] zbrojenia V8 (standard) +61,8 +61,8 +61,8 +61,8 +61,8 +61,8 +92,7 +92,7 +92,7 +92,7 +123,6 - V ,5 +154,5 +154,5 +154,5 - - V ,2 +92,7/ +92,7/ +92,7/ +92,7/ VV ,8-61,8-61,8-61,8 Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane 4 Ø8 8 Ø8 10 Ø8 12 Ø8 14 Ø8 16 Ø8 8 Ø12 10 Ø12 12 Ø12 14 Ø12 14 Ø14 16 Ø14 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia V8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 6 Ø8 6 Ø8 6 Ø8 6 Ø8 8 Ø8 - V Ø8 10 Ø8 10 Ø8 10 Ø8 - - V Ø12 VV Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 - - Ło ysko oporowe betonowe Ło ysko oporowe stalowe Ø16 12 Ø16

28 28/212 AT /2016 Tablica 6. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K, wariant K-S, K-M i K-L, w przypadku, gdy klasa betonu łczonych elementów jest równa C30/37 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika K10S K20S K30S K40S K50S K60S K70M K80M K90M K100M K110L K150L Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-7,3-14,5-18,1-21,8-25,4-29,0-31,9-39,8-47,8-55,8-53,0-80, ,7-15,4-19,2-23,1-26,9-30,8-33,8-42,3-50,7-59,2-57,2-85, ,1-16,3-20,3-24,4-28,5-32,5-35,8-44,7-53,7-62,6-61,4-90, ,6-17,1-21,4-25,7-30,0-34,3-37,8-47,2-56,6-66,1-65,6-95, ,0-18,0-22,5-27,0-31,5-36,0-39,7-49,7-59,6-69,5-69,8-100, ,4-18,9-23,6-28,3-33,0-37,8-41,7-52,1-62,5-73,0-74,0-105, ,9-19,8-24,7-29,6-34,6-39,5-43,7-54,6-65,5-76,4-78,2-111, ,3-20,6-25,8-30,9-36,1-41,3-45,6-57,0-68,4-79,9-82,4-116, ,8-21,5-26,9-32,3-37,6-43,0-47,6-59,5-71,4-83,3-86,6-121, ,2-22,4-28,0-33,6-39,2-44,8-49,6-62,0-74,3-86,7-90,8-126, ,6-23,3-29,1-34,9-40,7-46,5-51,5-64,4-77,3-90,2-95,0-131, ,1-24,1-30,2-36,2-42,2-48,3-53,5-66,9-80,2-93,6-99,2-136, ,5-25,0-31,3-37,5-43,8-50,0-55,5-69,3-83,2-97,1-103,4-141, ,9-25,9-32,3-38,8-45,3-51,8-57,4-71,8-86,2-100,5-107,6-146, ,4-26,7-33,4-40,1-46,8-53,5-59,4-74,3-89,1-104,0-111,8-151, ,8-27,6-34,5-41,4-48,3-55,2-61,4-76,7-92,1-107,4-116,0-156, ,2-28,5-35,6-42,7-49,9-57,0-63,3-79,2-95,0-110,8-120,2-161, ,7-29,4-36,7-44,1-51,4-58,7-65,3-81,6-98,0-114,3-124,4-166, ,1-30,2-37,8-45,4-52,9-60,5-67,3-84,1-100,9-117,7-128,6-171, ,6-31,1-38,9-46,7-54,5-62,2-69,2-86,5-103,9-121,2-132,8-176, ,0-32,0-40,0-48,0-56,0-64,0-71,2-89,0-106,8-124,6-137,1-181, ,4-32,9-41,1-49,3-57,5-65,7-73,2-91,5-109,8-128,0-141,3-186, ,9-33,7-42,2-50,6-59,1-67,5-75,1-93,9-112,7-131,5-145,5-191, ,3-34,6-43,3-51,9-60,6-69,2-77,1-96,4-115,7-134,9-149,7-196, ,7-35,5-44,4-53,2-62,1-71,0-79,1-98,8-118,6-138,4-153,9-201, ,2-36,4-45,5-54,5-63,6-72,7-81,0-101,3-121,6-141,8-158,1-206, ,6-37,2-46,6-55,9-65,2-74,5-83,0-103,8-124,5-145,3-162,3-211, ,1-38,1-47,6-57,2-66,7-76,2-85,0-106,2-127,5-148,7-166,5-216, ,5-39,0-48,7-58,5-68,2-78,0-86,9-108,7-130,4-152,1-170,7-222, ,9-39,9-49,8-59,8-69,8-79,7-88,9-111,1-133,4-155,6-174,9-227,0 Wariant wzmocnienia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] zbrojenia V8 (standard) +61,8 +61,8 +61,8 +61,8 +61,8 +61,8 +92,7 +92,7 +92,7 +92,7 +123,6 - V ,5 +154,5 +154,5 +154,5 - - V ,2 +92,7/ +92,7/ +92,7/ +92,7/ VV ,8-61,8-61,8-61,8 Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane 4 Ø8 8 Ø8 10 Ø8 12 Ø8 14 Ø8 16 Ø8 8 Ø12 10 Ø12 12 Ø12 14 Ø12 14 Ø14 16 Ø14 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia V8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 6 Ø8 6 Ø8 6 Ø8 6 Ø8 8 Ø8 - V Ø8 10 Ø8 10 Ø8 10 Ø8 - - V Ø12 VV Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 - - Ło ysko oporowe betonowe Ło ysko oporowe stalowe Ø16 12 Ø16

29 AT / /212 Rysunek 6. Łczniki w wersji KXT Rysunek 7. Łczniki w wersji KFXT

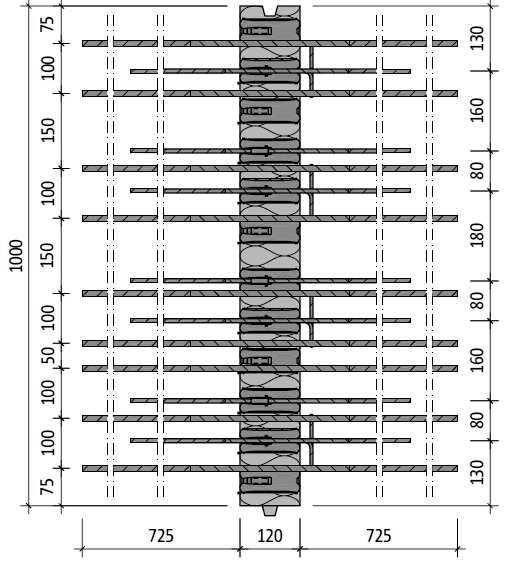

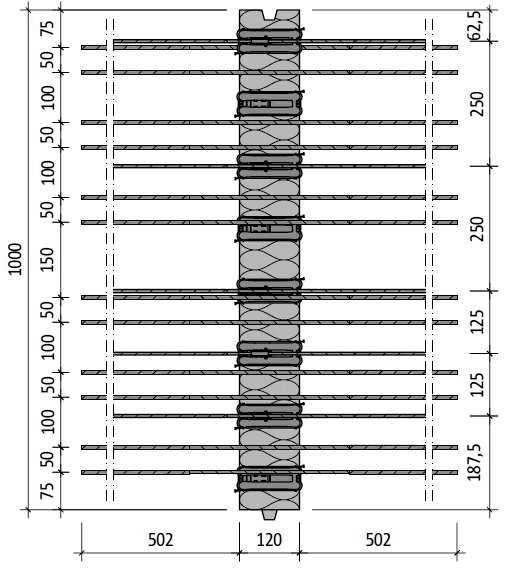

30 30/212 AT /2016 Rysunek 8. Łczniki w wersji KXT (KFXT) Rysunek 9. Łczniki w wersji KXT (KFXT)

31 AT / /212 Tablica 7. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji KXT (KFXT) w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika KXT15 KXT25 KXT30 KXT40 KXT45 KXT50 KXT55 KXT65 KXT90 KXT Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-7,7-12,9-18,1-21,5-21,9-25,1-29,2-32,7-37,2-37, ,2-13,8-19,3-22,9-23,4-26,8-31,2-34,9-39,5-39, ,6-14,5-20,3-24,2-24,7-28,3-33,0-36,9-41,8-41, ,2-15,4 21,6-25,4-26,2-30,1-35,0-39,2-44,1-44, ,6-16,2-22,6-26,7-27,6-31,6-36,8-41,2-46,4-46, ,2-17,1-23,8-27,9-29,1-33,4-38,9-43,6-48,7-48, ,7-17,8-24,9-29,1-30,5-34,9-40,7-45,6-51,0-51, ,3-18,8-26,2-30,4-32,1-36,7-42,9-48,0-53,2-53, ,7-19,5-27,2-31,6-33,4-38,2-44,7-50,0-55,5-55, ,3-20,5-28,5-32,8-35,0-40,1-46,9-52,4-57,8-57, ,8-21,3-29,6-34,1-36,4-41,6-48,7-54,5-60,1-60, ,4-22,3-30,9-35,3-38,0-43,5-50,9-56,9-62,4-62, ,9-23,0-32,0-36,5-39,4-45,1-52,7-59,0-64,7-64, ,6-24,1-33,1-37,8-41,1-47,0-55,0-61,4-67,0-67, ,0-24,8-34,1-39,0-42,5-48,5-56,8-63,5-69,3-69, ,7-25,9-35,2-40,2-44,1-50,5-58,8-66,0-71,6-71, ,2-26,7-36,3-41,5-45,6-52,1-60,7-68,2-73,9-73, ,3-28,5-38,5-43,9-48,3-55,6-64,5-72,5-78,5-78,5 Wariant wzmocnienia zbrojenia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] V6 +24,0 +24,0 +24,0 +30,0 +30,0 +30, V8 +42,7 +42,7 +53,4 +53,4 +53,4 +53,4 +64,1 +74,8 +96,1 +96,1 V ,4 +96,1 +106,8 +106,8 +42,7/ +42,7/ +42,7/ +42,7/ +64,1/ VV ,7-42,7-42,7-42,7-42,7 Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane Prty przenoszce siły poprzeczne Ło ysko oporowe betonowe Wariant wzmocnienia zbrojenia V6/V8 4 Ø8 7 Ø8 10 Ø8 12 Ø8 13 Ø8 15 Ø8 8 Ø12 9 Ø12 12 Ø12 13 Ø12 VV Ø8 14 Ø8 15 Ø8 8 Ø12 9 Ø V6 4 Ø6 4 Ø6 4 Ø6 5 Ø6 5 Ø6 5 Ø V8 4 Ø8 4 Ø8 5 Ø8 5 Ø8 5 Ø8 5 Ø8 6 Ø8 7 Ø8 9 Ø8 9 Ø8 V Ø8 9 Ø8 10 Ø8 10 Ø8 VV Ø8 + 4 Ø8 4 Ø8 + 4 Ø8 4 Ø8 + 4 Ø8 4 Ø8 + 4 Ø8 6 Ø8 + 4 Ø V6/V VV Strzemiona specjalne Ø6 4 Ø6 4 Ø6 4 Ø6

32 32/212 AT /2016 Tablica 8. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji KXT (KFXT) w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika KXT15 KXT25 KXT30 KXT40 KXT45 KXT50 KXT55 KXT65 KXT90 KXT Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-8,9-15,0-20,8-23,8-25,5-29,3-33,1-37,1-46,4-46, ,5-16,0-22,0-25,2-27,2-31,3-35,4-39,7-49,2-49, ,0-16,9-23,2-26,5-28,8-33,0-37,5-42,0-52,1-52, ,7-17,9-24,4-27,9-30,6-35,0-39,8-44,6-54,9-54, ,2-18,8-25,6-29,2-32,1-36,8-41,8-46,8-57,8-57, ,8-19,8-26,7-30,6-33,9-38,8-44,2-49,2-60,7-60, ,3-20,7-27,9-31,9-35,5-40,6-46,2-51,5-63,5-63, ,0-21,8-29,1-33,3-37,1-42,4-48,6-53,8-66,4-66, ,6-22,7-30,3-34,6-38,7-44,2-50,7-56,2-69,3-69, ,3-23,8-31,5-36,0-40,3-46,0-53,1-58,5-72,1-72, ,8-24,7-32,7-37,3-41,9-47,8-55,2-60,8-75,0-75, ,5-25,8-33,8-38,7-43,4-49,6-57,7-63,1-77,8-77, ,0-26,7-35,0-40,0-45,0-51,4-59,8-65,4-80,7-80, ,8-27,9-36,2-41,4-46,6-53,2-62,1-67,8-83,6-83, ,3-28,7-37,4-42,7-48,2-55,0-64,2-70,1-86,4-86, ,1-29,9-38,6-44,1-49,7-56,8-66,4-72,4-89,3-89, ,6-30,8-39,8-45,4-51,3-58,6-68,5-74,7-92,2-92, ,0-33,0-42,1-48,1-54,4-62,2-72,8-79,4-97,9-97,9 Wariant wzmocnienia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] zbrojenia V6 +28,2 +28,2 +28,2 +35,3 +35,3 +35, V8 +50,1 +50,1 +62,7 +62,7 +62,7 +62,7 +75,2 +87,8 +112,8 +112,8 V ,3 +112,8 +125,4 +125,4 +50,1/ +50,1/ +50,1/ +50,1/ +75,2/ VV ,1-50,1-50,1-50,1-50,1 Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane Prty przenoszce siły poprzeczne Ło ysko oporowe betonowe Wariant wzmocnienia zbrojenia V6/V8 4 Ø8 7 Ø8 10 Ø8 12 Ø8 13 Ø8 15 Ø8 8 Ø12 9 Ø12 12 Ø12 13 Ø12 VV Ø8 14 Ø8 15 Ø8 8 Ø12 9 Ø V6 4 Ø6 4 Ø6 4 Ø6 5 Ø6 5 Ø6 5 Ø V8 4 Ø8 4 Ø8 5 Ø8 5 Ø8 5 Ø8 5 Ø8 6 Ø8 7 Ø8 9 Ø8 9 Ø8 V Ø8 9 Ø8 10 Ø8 10 Ø8 VV Ø8+ 4 Ø8 4 Ø8+ 4 Ø8 4 Ø8+ 4 Ø8 4 Ø8+ 4 Ø8 6 Ø8+ 4 Ø V6/V VV Strzemiona specjalne Ø6 4 Ø6 4 Ø6 4 Ø6

33 AT / /212 Tablica 9. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji KXT (KFXT) w przypadku, gdy klasa betonu łczonych elementów jest równa C30/37 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika KXT Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] , , , , , , , , , , , , , , , , , ,9 Wariant wzmocnienia zbrojenia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] V6 - V8 +112,8 V ,4 VV - Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane Prty przenoszce siły poprzeczne Ło ysko oporowe Wariant wzmocnienia zbrojenia V6/V8 13 Ø12 VV - V6 - V8 V10 9 Ø8 10 Ø8 VV - V6/V8 18 VV - Strzemiona specjalne 4 Ø6

34 34/212 AT /2016 Rysunek 10. Łczniki w wersji K-HV, K-HV-S, K-HV-M, K-HV-L Rysunek 11. Łcznik w wersji K20-HV 10/15

35 AT / /212 Rysunek 12. Połczenia wykonane z zastosowaniem łczników w wersjach K-HV, K-BH, K-WU i K-WO a) z zastosowaniem łcznika K-HV, b) z zastosowaniem łcznika K-BH, c) z zastosowaniem łcznika K-WU, d) z zastosowaniem łcznika K-WO

36 36/212 AT /2016 Tablica 10. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersjach K-HV, K-BH, K-WO i K-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] K 20-HV 10/15 K 20-BH 10/15 K 20-WO K 20-WU K 30-HV 10/15 K 30-BH 10/15 K 30-WO K 30-WU Oznaczenie łcznika K 50-HV 10/15 K 50-BH 10/15 K 50-WO K 50-WU K 60-HV 10/15 K 60-BH 10/15 K 60-WO K 60-WU Grubo płyty elbetowej [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] ,9-20,8-28,0-34, ,7-22,0-29,7-36, ,6-23,2-31,4-39, ,4-24,4-33,1-41, ,3-25,6-34,8-43, ,1-26,8-36,5-45, ,0-28,0-38,2-47, ,8-29,2-40,0-49, ,7-30,4-41,7-51, ,5-31,6-43,4-53, ,4-32,7-45,1-55, ,2-33,9-46,8-58, ,1-35,1-48,5-60, ,0-36,3-50,2-62, ,8-37,5-51,9-64, ,7-38,7-53,6-66, ,5-39,9-55,3-68, ,4-41,1-57,0-70, ,2-42,3-58,7-72, ,1 43,5-60,4-75,0 Wariant wzmocnienia zbrojenia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] V6 +28,0 +42,0 +42,0 +56,1 V ,4 Długo elementu [m] 1,00 Prty rozcigane 5 Ø10 7 Ø10 10 Ø10 13 Ø10 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia V6 4 Ø6 6 Ø6 6 Ø6 6 Ø8 V Ø8 Ło ysko oporowe betonowe Strzemiona specjalne

37 AT / /212 Tablica 11. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersjach K-HV, K-BH, K-WO i K-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] K 20-HV 10/15 K 20-BH 10/15 K 20-WO K 20-WU K 30-HV 10/15 K 30-BH 10/15 K 30-WO K 30-WU Oznaczenie łcznika K 50-HV 10/15 K 50-BH 10/15 K 50-WO K 50-WU K 60-HV 10/15 K 60-BH 10/15 K 60-WO K 60-WU Grubo płyty elbetowej [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] ,9-20,8-28,0-36, ,7-22,0-29,7-38, ,6-23,2-31,4-40, ,4-24,4-33,1-43, ,3-25,6-34,8-45, ,1-26,8-36,5-47, ,0-28,0-38,2-49, ,8-29,2-40,0-51, ,7-30,4-41,7-54, ,5-31,6-43,4-56, ,4-32,7-45,1-58, ,2-33,9-46,8-60, ,1-35,1-48,5-63, ,0-36,3-50,2-65, ,8-37,5-51,9-67, ,7-38,7-53,6-69, ,5-39,9-55,3-71, ,4-41,1-57,0-74, ,2-42,3-58,7-76, ,1 43,5-60,4-78,6 Wariant wzmocnienia zbrojenia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] V6 +32,9 +49,4 +49,4 +65,8 V ,8 Długo elementu [m] 1,00 Prty rozcigane 5 Ø10 7 Ø10 10 Ø10 13 Ø10 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia V6 4 Ø6 6 Ø6 6 Ø6 6 Ø8 V Ø8 Ło ysko oporowe betonowe Strzemiona specjalne

38 38/212 AT /2016 Tablica 12. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników K-S-HV, K-M-HV, K-L-HV, K-S-BH, K-M-BH, K-L-BH, K-S-WO, K-M-WO, K-L-WO, K-S-WU, K-M-WU i K-L-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika K10S K20S K30S K40S K50S K60S K70M K80M K90M K100M K110L K150L Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-7,3-14,0-18,1-21,0-25,4-28,0-31,9-39,8-45,4-45,4-53,0-62, ,7-14,9-19,2-22,3-26,9-29,7-33,8-42,3-48,2-48,2-57,2-66, ,1-15,7-20,3-23,6-28,5-31,4-35,8-44,7-51,0-51,0-61,4-70, ,6-16,6-21,4-24,8-30,0-33,1-37,8-47,2-53,8-53,8-65,6-74, ,0-17,4-22,5-26,1-31,5-34,8-39,7-49,7-56,6-56,6-69,8-78, ,4-18,2-23,6-27,4-33,0-36,5-41,7-52,1-59,4-59,4-74,0-82, ,9-19,1-24,7-28,6-34,6-38,2-43,7-54,6-62,3-62,3-78,2-86, ,3-19,9-25,8-29,9-36,1-39,9-45,6-57,0-65,1-65,1 82,4-90, ,8-20,8-26,9-31,2-37,6-41,6-47,6-59,5-67,9-67,9-86,6-94, ,2-21,6-28,0-32,4-39,2-43,2-49,6-62,0-70,7-70,7-90,8-97, ,6-22,5-29,1-33,7-40,7-44,9-51,5-64,4-73,5-73,5-95,0-101, ,1-23,3-30,2-35,0-42,2-46,6-53,5-66,9-76,3-76,3-99,2-105, ,5-24,2-31,3-36,2-43,8-48,3-55,5-69,3-79,1-79,1-103,4-109, ,9-25,0-32,3-37,5-45,3-50,0-57,4-71,8-81,9-81,9-107,6-113, ,4-25,8-33,4-38,8-46,8-51,7-59,4-74,3-84,7-84,7-111,8-117, ,8-26,7-34,5-40,0-48,3-53,4-61,4-76,7-87,5-87,5-116,0-121, ,2-27,5-35,6-41,3-49,9-55,1-63,3-79,2-90,3-90,3-120,2-125, ,7-28,4-36,7-42,6-51,4-56,8-65,3-81,6-93,1-93,1-124,4-129, ,1-29,2-37,8-43,8-52,9-58,4-67,3-84,1-95,9-95,9-128,6-133, ,6-30,1-38,9-45,1-54,5-60,1-69,2-86,5-98,7-98,7-132,8-137, ,0-30,9-40,0-46,4-56,0-61,8-71,2-89,0-101,5-101,5-137,1-140, ,4-31,8-41,1-47,6-57,5-63,5-73,2-91,5-104,3-104,3-141,3-144, ,9-32,6-42,2-48,9-59,1-65,2-75,1-93,9-107,1-107,1-145,5-148, ,3-33,4-43,3-50,2-60,6-66,9-77,1-96,4-109,9-109,9-149,7-152, ,7-34,3-44,4-51,4-62,1-68,6-79,1-98,8-112,7-112,7-153,9-156, ,2-35,1-45,5-52,7-63,6-70,3-81,0-101,3-115,5-115,5-158,1-160, ,6-36,0-46,6-54,0-65,2-72,0-83,0-103,8-118,3-118,3-162,3-164, ,1-36,8-47,6-55,2-66,7-73,7-85,0-106,2-121,1-121,1-166,5-168, ,5-37,7-48,7-56,5-68,2-75,3-86,9-108,7-123,9-123,9-170,7-172, ,9-38,5-49,8-57,8-69,8-77,0-88,9-111,1-126,7-126,7-174,9-176,2 Wariant wzmocnienia Maksymalna obliczeniowa siła poprzeczna V zbrojenia R,d [kn/m] V8 (standard) +54,4 +54,4 +54,4 +54,4 +54,4 +54,4 +81,7 +81,7 +81,7 +81,7 +120,4 - V ,5 +154,5 +154,5 +154,5 - - V ,2 +81,7/ +81,7/ +81,7/ +81,7/ VV ,8-61,8-61,8-61,8 Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane 4 Ø8 8 Ø8 10 Ø8 12 Ø8 14 Ø8 16 Ø8 8 Ø12 10 Ø12 12 Ø12 14 Ø12 14 Ø14 16 Ø14 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia Ło ysko oporowe betonowe Ło ysko oporowe stalowe V8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 6 Ø8 6 Ø8 6 Ø8 6 Ø8 8 Ø8 - V Ø8 10 Ø8 10 Ø8 10 Ø8 - - V Ø12 VV Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø Ø16 12 Ø16

39 AT / /212 Tablica 13. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników K-S-HV, K-M-HV, K-L-HV, K-S-BH, K-M-BH, K-L-BH, K-S-WO, K-M-WO, K-L-WO, K-S-WU, K-M-WU i K-L-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika K10S K20S K30S K40S K50S K60S K70M K80M K90M K100M K110L K150L Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-7,3-14,5-18,1-21,8-25,4-29,0-31,9-39,8-47,8-55,8-53,0-72, ,7-15,4-19,2-23,1-26,9-30,8-33,8-42,3-50,7-59,2-57,2-77, ,1-16,3-20,3-24,4-28,5-32,5-35,8-44,7-53,7-62,6-61,4-81, ,6-17,1-21,4-25,7-30,0-34,3-37,8-47,2-56,6-66,1-65,6-86, ,0-18,0-22,5-27,0-31,5-36,0-39,7-49,7-59,6-69,5-69,8-90, ,4-18,9-23,6-28,3-33,0-37,8-41,7-52,1-62,5-73,0-74,0-95, ,9-19,8-24,7-29,6-34,6-39,5-43,7-54,6-65,5-76,4-78,2-99, ,3-20,6-25,8-30,9-36,1-41,3-45,6-57,0-68,4-79,9-82,4-104, ,8-21,5-26,9-32,3-37,6-43,0-47,6-59,5-71,4-83,3-86,6-109, ,2-22,4-28,0-33,6-39,2-44,8-49,6-62,0-74,3-86,7-90,8-113, ,6-23,3-29,1-34,9-40,7-46,5-51,5-64,4-77,3-90,2-95,0-118, ,1-24,1-30,2-36,2-42,2-48,3-53,5-66,9-80,2-93,6-99,2-122, ,5-25,0-31,3-37,5-43,8-50,0-55,5-69,3-83,2-97,1-103,4-127, ,9-25,9-32,3-38,8-45,3-51,8-57,4-71,8-86,2-100,5-107,6-131, ,4-26,7-33,4-40,1-46,8-53,5-59,4-74,3-89,1-104,0-111,8-136, ,8-27,6-34,5-41,4-48,3-55,2-61,4-76,7-92,1-107,4-116,0-140, ,2-28,5-35,6-42,7-49,9-57,0-63,3-79,2-95,0-110,8-120,2-145, ,7-29,4-36,7-44,1-51,4-58,7-65,3-81,6-98,0-114,3-124,4-149, ,1-30,2-37,8-45,4-52,9-60,5-67,3-84,1-100,9-117,7-128,6-154, ,6-31,1-38,9-46,7-54,5-62,2-69,2-86,5-103,9-121,2-132,8-159, ,0-32,0-40,0-48,0-56,0-64,0-71,2-89,0-106,8-124,6-137,1-163, ,4-32,9-41,1-49,3-57,5-65,7-73,2-91,5-109,8-128,0-141,3-168, ,9-33,7-42,2-50,6-59,1-67,5-75,1-93,9-112,7-131,5-145,5-172, ,3-34,6-43,3-51,9-60,6-69,2-77,1-96,4-115,7-134,9-149,7-177, ,7-35,5-44,4-53,2-62,1-71,0-79,1-98,8-118,6-138,4-153,9-181, ,2-36,4-45,5-54,5-63,6-72,7-81,0-101,3-121,6-141,8-158,1-186, ,6-37,2-46,6-55,9-65,2-74,5-83,0-103,8-124,5-145,3-162,3-190, ,1-38,1-47,6-57,2-66,7-76,2-85,0-106,2-127,5-148,7-166,5-195, ,5-39,0-48,7-58,5-68,2-78,0-86,9-108,7-130,4-152,1-170,7-199, ,9-39,9-49,8-59,8-69,8-79,7-88,9-111,1-133,4-155,6-174,9-204,4 Wariant wzmocnienia Maksymalna obliczeniowa siła poprzeczna V zbrojenia R,d [kn/m] V8 (standard) +61,8 +61,8 +61,8 +61,8 +61,8 +61,8 +92,7 +92,7 +92,7 +92,7 +123,6 - V ,5 +154,5 +154,5 +154,5 - - V ,2 +92,7/ +92,7/ +92,7/ +92,7/ VV ,8-61,8-61,8-61,8 Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane 4 Ø8 8 Ø8 10 Ø8 12 Ø8 14 Ø8 16 Ø8 8 Ø12 10 Ø12 12 Ø12 14 Ø12 14 Ø14 16 Ø14 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia Ło ysko oporowe betonowe V8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 6 Ø8 6 Ø8 6 Ø8 6 Ø8 8 Ø8 - V Ø8 10 Ø8 10 Ø8 10 Ø8 - - V Ø12 VV Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø Ło ysko oporowe stalowe Ø16 12 Ø16

40 40/212 AT /2016 Tablica 14. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników K-S-HV, K-M-HV, K-L-HV, K-S-BH, K-M-BH, K-L-BH, K-S-WO, K-M-WO, K-L-WO, K-S-WU, K-M-WU i K-L-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C30/37 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Typ łcznika K10S K20S K30S K40S K50S K60S K70M K80M K90M K100M K110L K150L Wysoko łcznika [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] 160-7,3-14,5-18,1-21,8-25,4-29,0-31,9-39,8-47,8-55,8-53,0-80, ,7-15,4-19,2-23,1-26,9-30,8-33,8-42,3-50,7-59,2-57,2-85, ,1-16,3-20,3-24,4-28,5-32,5-35,8-44,7-53,7-62,6-61,4-90, ,6-17,1-21,4-25,7-30,0-34,3-37,8-47,2-56,6-66,1-65,6-95, ,0-18,0-22,5-27,0-31,5-36,0-39,7-49,7-59,6-69,5-69,8-100, ,4-18,9-23,6-28,3-33,0-37,8-41,7-52,1-62,5-73,0-74,0-105, ,9-19,8-24,7-29,6-34,6-39,5-43,7-54,6-65,5-76,4-78,2-111, ,3-20,6-25,8-30,9-36,1-41,3-45,6-57,0-68,4-79,9-82,4-116, ,8-21,5-26,9-32,3-37,6-43,0-47,6-59,5-71,4-83,3-86,6-121, ,2-22,4-28,0-33,6-39,2-44,8-49,6-62,0-74,3-86,7-90,8-126, ,6-23,3-29,1-34,9-40,7-46,5-51,5-64,4-77,3-90,2-95,0-131, ,1-24,1-30,2-36,2-42,2-48,3-53,5-66,9-80,2-93,6-99,2-136, ,5-25,0-31,3-37,5-43,8-50,0-55,5-69,3-83,2-97,1-103,4-141, ,9-25,9-32,3-38,8-45,3-51,8-57,4-71,8-86,2-100,5-107,6-146, ,4-26,7-33,4-40,1-46,8-53,5-59,4-74,3-89,1-104,0-111,8-151, ,8-27,6-34,5-41,4-48,3-55,2-61,4-76,7-92,1-107,4-116,0-156, ,2-28,5-35,6-42,7-49,9-57,0-63,3-79,2-95,0-110,8-120,2-161, ,7-29,4-36,7-44,1-51,4-58,7-65,3-81,6-98,0-114,3-124,4-166, ,1-30,2-37,8-45,4-52,9-60,5-67,3-84,1-100,9-117,7-128,6-171, ,6-31,1-38,9-46,7-54,5-62,2-69,2-86,5-103,9-121,2-132,8-176, ,0-32,0-40,0-48,0-56,0-64,0-71,2-89,0-106,8-124,6-137,1-181, ,4-32,9-41,1-49,3-57,5-65,7-73,2-91,5-109,8-128,0-141,3-186, ,9-33,7-42,2-50,6-59,1-67,5-75,1-93,9-112,7-131,5-145,5-191, ,3-34,6-43,3-51,9-60,6-69,2-77,1-96,4-115,7-134,9-149,7-196, ,7-35,5-44,4-53,2-62,1-71,0-79,1-98,8-118,6-138,4-153,9-201, ,2-36,4-45,5-54,5-63,6-72,7-81,0-101,3-121,6-141,8-158,1-206, ,6-37,2-46,6-55,9-65,2-74,5-83,0-103,8-124,5-145,3-162,3-211, ,1-38,1-47,6-57,2-66,7-76,2-85,0-106,2-127,5-148,7-166,5-216, ,5-39,0-48,7-58,5-68,2-78,0-86,9-108,7-130,4-152,1-170,7-222, ,9-39,9-49,8-59,8-69,8-79,7-88,9-111,1-133,4-155,6-174,9-227,0 Wariant wzmocnienia Maksymalna obliczeniowa siła poprzeczna V zbrojenia R,d [kn/m] V8 (standard) +61,8 +61,8 +61,8 +61,8 +61,8 +61,8 +92,7 +92,7 +92,7 +92,7 +123,6 - V ,5 +154,5 +154,5 +154,5 - - V ,2 +92,7/ +92,7/ +92,7/ +92,7/ VV ,8-61,8-61,8-61,8 Zbrojenie Dł. łcznika [m] 1,0 Prty rozcigane 4 Ø8 8 Ø8 10 Ø8 12 Ø8 14 Ø8 16 Ø8 8 Ø12 10 Ø12 12 Ø12 14 Ø12 14 Ø14 16 Ø14 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia Ło ysko oporowe betonowe V8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 4 Ø8 6 Ø8 6 Ø8 6 Ø8 6 Ø8 8 Ø8 - V Ø8 10 Ø8 10 Ø8 10 Ø8 - - V Ø12 VV Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø8 6 Ø8+ 4 Ø Ło ysko oporowe stalowe Ø16 12 Ø16

41 AT / /212 Rysunek 13. Łczniki w wersji KXT-HV Rysunek 14. Łcznik w wersji KXT-20-HV 10/15

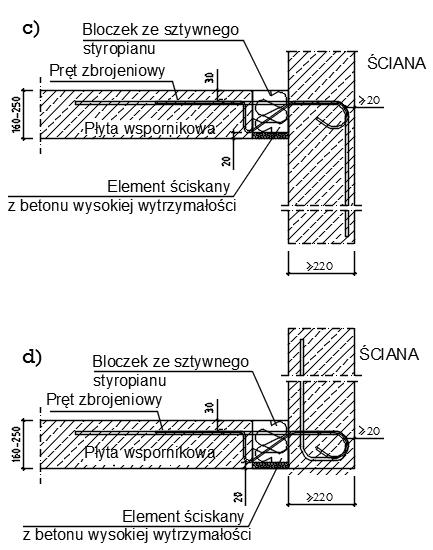

42 42/212 AT /2016 Rysunek 15. Połczenia wykonane z zastosowaniem łczników w wersjach KXT-HV, KXT-BH, KXT-WU i KXT-WO a) z zastosowaniem łcznika KXT-HV, b) z zastosowaniem łcznika KXT-BH, c) z zastosowaniem łcznika KXT-WU, d) z zastosowaniem łcznika KXT-WO

43 AT / /212 Tablica 15. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników KXT-HV, KXT-BH, KXT-WO i KXT-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] KXT20-HV 10/15 KXT20-BH 10/15 KXT20-WO KXT20-WU KXT30-HV 10/15 KXT30-BH 10/15 KXT30-WO KXT30-WU Oznaczenie łcznika KXT50-HV 10/15 KXT50-BH 10/15 KXT50-WO KXT50-WU KXT60-HV 10/15 KXT60-BH 10/15 KXT60-WO KXT60-WU Grubo płyty elbetowej [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] ,8-17,9-24,1-31, ,5-18,9-25,6-33, ,3-20,0-27,1-35, ,0-21,0-28,5-37, ,7-22,0-30,0-39, ,5-23,1-31,5-40, ,2-24,1-32,9-42, ,9-25,1-34,4-44, ,7-26,1-35,9-46, ,4-27,2-37,3-48, ,1-28,2-38,8-50, ,9-29,2-40,3-52, ,6-30,3-41,8-54, ,3-31,3-43,2-56, ,1-32,3-44,7-58, ,8-33,3-46,2-60, ,6-34,4-47,6-61, ,0-36,4-50,6-65, ,8-17,9-24,1-31, ,5-18,9-25,6-33,3 Wariant wzmocnienia zbrojenia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] V6 +24,0 +36,0 +36,0 +48,3 V ,4 Długo elementu [m] 1,00 Prty rozcigane 5 Ø10 7 Ø10 10 Ø10 13 Ø10 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia Ło ysko oporowe betonowe V6 4 Ø6 6 Ø6 6 Ø6 6 Ø8 V Ø Strzemiona specjalne

44 44/212 AT /2016 Tablica 16. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników KXT-HV, KXT-BH, KXT-WO i KXT-WU w przypadku, gdy klasa betonu łczonych elementów jest równa C25/30 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] KXT20-HV 10/15 KXT20-BH 10/15 KXT20-WO KXT20-WU KXT30-HV 10/15 KXT30-BH 10/15 KXT30-WO KXT30-WU Oznaczenie łcznika KXT50-HV 10/15 KXT50-BH 10/15 KXT50-WO KXT50-WU KXT60-HV 10/15 KXT60-BH 10/15 KXT60-WO KXT60-WU Grubo płyty elbetowej [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] ,7-20,6-28,0-36, ,6-21,8-29,7-38, ,4-23,0-31,4-40, ,2-24,1-33,1-43, ,1-25,3-34,8-45, ,9-26,5-36,5-47, ,8-27,7-38,3-49, ,6-28,9-40,0-51, ,5-30,1-41,7-54, ,3-31,2-43,4-56, ,2-32,4-45,1-58, ,0-33,6-46,8-60, ,8-34,8-48,5-63, ,7-36,0-50,2-65, ,5-37,2-51,9-67, ,4-38,3-53,6-69, ,2-39,5-55,3-71, ,9-41,9-58,7-76, ,7-20,6-28,0-36, ,6-21,8-29,7-38,6 Wariant wzmocnienia zbrojenia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] V6 +28,2 +42,3 +42,3 +56,7 V ,2 Długo elementu [m] 1,00 Prty rozcigane 5 Ø10 7 Ø10 10 Ø10 13 Ø10 Prty przenoszce siły poprzeczne Wariant wzmocnienia zbrojenia V6 4 Ø6 6 Ø6 6 Ø6 6 Ø8 V Ø8 Ło ysko oporowe betonowe Strzemiona specjalne

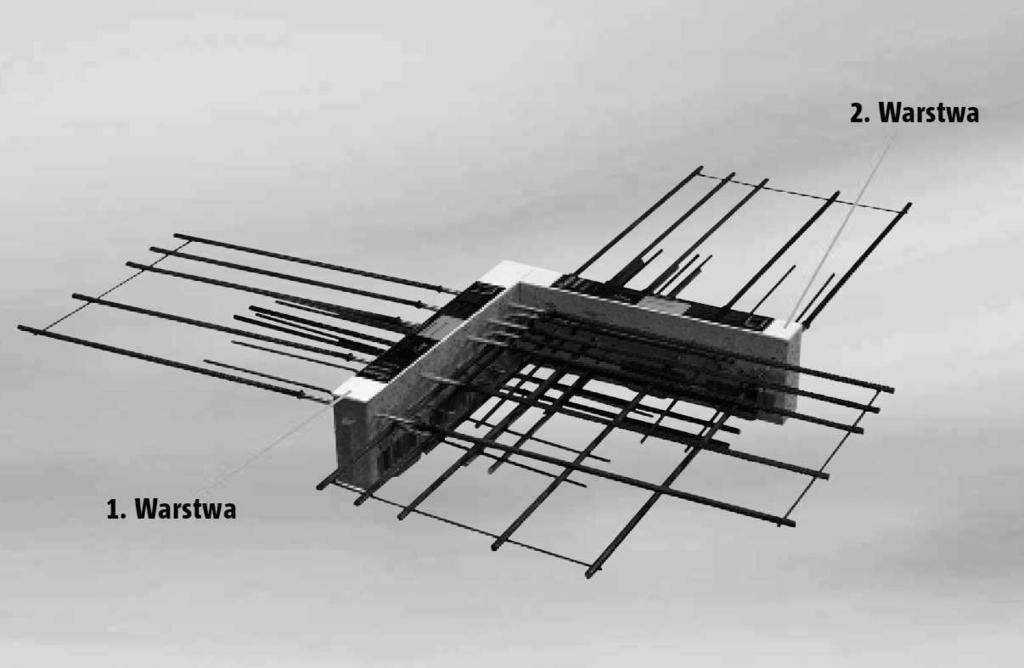

45 AT / /212 Rysunek 16. Łczniki w wersji K-Eck

46 46/212 AT /2016 Rysunek 17. Połczenia wykonane z zastosowaniem łczników w wersji K-Eck a) przekrój przez element 1 z rysunków 16 i 17, b) przekrój przez element 2 z rysunków 16 i 17

47 AT / /212 Rysunek 18. Łcznik K 20-Eck

48 48/212 AT /2016 Rysunek 19. Łcznik K 50-Eck

49 AT / /212 Tablica 14. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji K-Eck w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] Oznaczenie łcznika K20-Eck K30-Eck K50-Eck K20-Eck K30-Eck K50-Eck Klasa betonu C20/25 Klasa betonu C25/ Grubo płyty elbetowej Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] (na ka dy element 1. i 2. warstwy) [mm] ,3-25,5-27,9-14,3-28,7-32, ,1-26,9-31,3-15,1-30,4-34, ,0-28,3-33,0-16,0-32,0-36, ,9-29,8-34,6-16,9-33,6-38, ,7-31,2-36,2-17,7-35,2-40, ,6-32,6-37,9-18,6-36,8-42, ,4-34,0-39,5-19,4-38,4-43, ,3-35,4-41,1-20,3-40,0-45, ,2-36,8-42,8-21,2-41,6-47, ,0-38,2-44,4-22,0-43,2-49, ,9-39,7-46,0-22,9-44,8-51, ,7-41,1-47,7-23,7-46,4-53, ,6-42,5-49,3-24,6-48,0-54, ,5-43,9-50,9-25,5-49,6-56, ,3-45,3-52,6-26,3-51,2-58, ,2-46,7-54,2-27,2-52,8-60,3 Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] (na ka dy element 1. i 2. warstwy) ,3 +72,5 +84,9 +37,3 +78,6 +91, ,3 +96,4 +108,9 +37,3 +106,7 +119,2 Długo elementu [mm] Prty rozcigane Prty ciskane Ło ysko oporowe betonowe [szt.] Prty przenoszce siły poprzeczne, przy wysokoci łcznika [mm]: Zbrojenie warstwa Ø8 8 Ø8 5 Ø14 5 Ø14 6 Ø14 6 Ø14 8 Ø8 8 Ø8 5 Ø14 5 Ø14 6 Ø14 6 Ø Ø14 3 Ø14 4 Ø14 4 Ø Ø14 3 Ø14 4 Ø14 4 Ø Ø8 3 Ø8 3 Ø8 3 Ø8 3 Ø8 +2 Ø10 3 Ø8 +2 Ø12 3 Ø8 +2 Ø10 3 Ø8 +2 Ø12 4 Ø8 +2 Ø10 4 Ø8 +2 Ø12 4 Ø8 +2 Ø10 4 Ø8 +2 Ø12 3 Ø8 3 Ø8 3 Ø8 3 Ø8 3 Ø8 +2 Ø10 3 Ø8 +2 Ø12 3 Ø8 +2 Ø10 3 Ø8 +2 Ø12 4 Ø8 +2 Ø10 4 Ø 8 +2 Ø12 4 Ø8 +2 Ø10 4 Ø8 +2 Ø12

50 50/212 AT /2016 Rysunek 20. Łcznik w wersji EXT

51 AT / /212 Rysunek 21. Łcznik w wersji EXT

52 52/212 AT /2016 Rysunek 22. Łcznik w wersji EXT przekroje

53 AT / /212 Tablica 15. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji EXT w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów zbrojenia Otulina betonowa c v [mm] EXT-30-L EXT-30-R EXT-50-L EXT-50-R Oznaczenie łcznika EXT-30-L EXT-30-R EXT-50-L EXT-50-R 30/35 Klasa betonu C20/25 Klasa betonu C25/ Grubo płyty elbetowej [mm] Maksymalny obliczeniowy moment zginajcy M R,d [knm/m] (na ka dy element 1. i 2. warstwy) ,5-19,9-18,2-23, ,3-22,3-20,4-26, ,2-24,7-22,6-29, ,1-27,1-24,7-31, ,9-29,5-26,9-34, ,8-31,9-29,1-37, ,7-34,3-31,3-40,3 Wariant wzmocnienia zbrojenia Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] (na ka dy element 1. i 2. warstwy) V10 +83,4 +83,4 +97,9 +97,9 V ,1 +120,1 +141,0 +141,0 Zbrojenie warstwa Długo elementu 500 [mm] Prty rozcigane 5 Ø12 5 Ø12 5 Ø 12 5 Ø 12 5 Ø 12 5 Ø 12 5 Ø 12 5 Ø 12 Prty ciskane Ło ysko oporowe stalowe Prty przenoszce siły poprzeczne, w wariancie: V10 V12 (min. wysoko 200 mm) 3 Ø 12 3 Ø 12 3 Ø 12 3 Ø 12 3 Ø 12 3 Ø 12 3 Ø 12 3 Ø 12 2 Ø 12 2 Ø 12 2 Ø 12 2 Ø 12 2 Ø 12 2 Ø 12 2 Ø 12 2 Ø 12 5 Ø10 5 Ø12 5 Ø10 5 Ø12 5 Ø10 5 Ø12 5 Ø10 5 Ø12 5 Ø10 5 Ø12 5 Ø10 5 Ø12 5 Ø10 5 Ø12 5 Ø10 5 Ø12

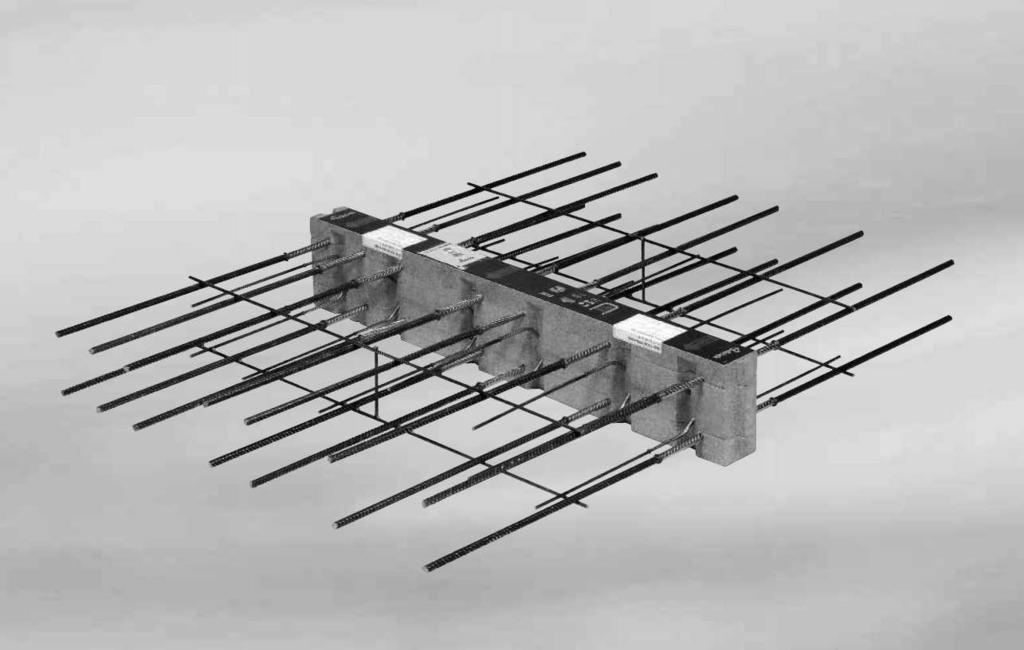

54 54/212 AT /2016 Rysunek 23. Łcznik w wersji D Rysunek 24. Połczenie wykonane z zastosowaniem łcznika w wersji D

55 AT / /212 Rysunek 25. Łczniki w wersji D a) łcznik D 30, b) łcznik D 50, c) łcznik D 70

56 56/212 AT /2016 Tablica 19. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników D w przypadku, gdy klasa betonu łczonych elementów jest nie nisza ni C20/25 oraz iloci i rednice prtów zbrojenia Oznaczenie łcznika Otulina betonowa c v [mm] D 30 D 50 D 70 Oznaczenie wariantu wzmocnienia zbrojenia VV 6 VV 8 VV 10 VV 6 VV 8 VV 10 VV 6 VV 8 VV Grubo płyty Maksymalny, obliczeniowy moment zginajcy M elbetowej, mm d [knm] 160 ±18,6 - - ±26,8 - - ±38, ±19,7 - - ±28,4 - - ±40, ±20,9 ±19,3 - ±30,0 ±28,4 - ±42,9 ±42, ±22,0 ±20,3 - ±31,6 ±30,0 - ±45,3 ±44,4-180 ±23,1 ±21,3 ±19,5 ±33,3 ±31,5 ±29,7 ±47,6 ±46,7 ±44, ±24,2 ±22,4 ±20,4 ±34,9 ±33,0 ±31,1 ±49,9 ±49,0 ±47,1 190 ±25,3 ±23,4 ±21,4 ±36,5 ±34,5 ±32,5 ±52,2 ±51,3 ±49, ±26,5 ±24,4 ±22,3 ±38,1 ±36,1 ±34,0 ±54,5 ±53,5 ±51,4 200 ±27,6 ±25,5 ±23,3 ±39,7 ±37,6 ±35,4 ±56,8 ±55,8 ±53, ±28,7 ±26,5 ±24,2 ±41,3 ±39,1 ±36,9 ±59,1 ±58,1 ±55,8 210 ±29,8 ±27,5 ±25,2 ±42,9 ±40,7 ±38,3 ±61,4 ±60,3 ±58, ±31,0 ±28,6 ±26,1 ±44,6 ±42,2 ±39,7 ±63,7 ±62,6 ±60,1 220 ±32,1 ±29,6 ±27,1 ±46,2 ±43,7 ±41,2 ±66,0 ±64,9 ±62,3 220 ±33,2 ±30,6 ±28,0 ±47,8 ±45,2 ±42,6 ±68,3 ±67,1 ±64,5 230 ±34,3 ±31,7 ±29,0 ±49,4 ±46,8 ±44,0 ±70,6 ±69,4 ±66,7 230 ±35,4 ±32,7 ±29,9 ±51,0 ±48,3 ±45,5 ±73,0 ±71,7 ±68,9 240 ±36,6 ±33,7 ±30,9 ±52,6 ±49,8 ±46,9 ±75,3 ±73,9 ±71,0 240 ±37,7 ±34,8 ±31,8 ±54,2 ±51,3 ±48,4 ±77,6 ±76,2 ±73,2 250 ±38,8 ±35,8 ±32,7 ±55,9 ±52,9 ±49,8 ±79,9 ±78,5 ±75,4 250 ±39,9 ±36,9 ±33,7 ±57,5 ±54,4 ±51,2 ±82,2 ±80,7 ±77,6 - Maksymalna, obliczeniowa siła poprzeczna V d [kn] - ±44,4 ±79,9 ±114,5 ±44,4 ±79,9 ±114,5 ±44,4 ±79,9 ±114,5 Zbrojenie Prty rozcigane 2 5 Ø Ø Ø12 Prty przenoszce siły poprzeczne Elementy ciskane, stalowe (1) prty rozcigane (2) prty ciskane 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 6 Ø10 (1) + 6 Ø10 (2) 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 6 Ø10 (1) + 6 Ø10 (2) 6 Ø6 (1) + 6 Ø6 (2) 6 Ø6 (1) + 6 Ø8 (2) 2 5 Ø Ø Ø12 6 Ø10 (1) + 6 Ø10 (2)

57 AT / /212 Tablica 20. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji D w przypadku, gdy klasa betonu łczonych elementów jest nie nisza ni C25/30 oraz iloci i rednice prtów zbrojenia Oznaczenie łcznika Otulina betonowa c v [mm] D 30 D 50 D 70 Oznaczenie wariantu wzmocnienia zbrojenia VV 6 VV 8 VV 10 VV 6 VV 8 VV 10 VV 6 VV 8 VV Grubo płyty Maksymalny, obliczeniowy moment zginajcy M elbetowej, mm d [knm] 160 ±18,3 - - ±26,5 - - ±38, ±19,4 - - ±28,1 - - ±41, ±20,5 ±18,6 - ±29,7 ±27,8 - ±43,4 ±41, ±21,6 ±19,6 - ±31,3 ±29,3 - ±45,8 ±43,8-180 ±22,7 ±20,6 ±18,5 ±32,9 ±30,8 ±28,6 ±48,1 ±46,0 ±43, ±23,8 ±21,6 ±19,4 ±34,5 ±32,3 ±30,0 ±50,4 ±48,2 ±46,0 190 ±24,9 ±22,6 ±20,3 ±36,1 ±33,8 ±31,4 ±52,8 ±50,5 ±48, ±26,0 ±23,6 ±21,2 ±37,6 ±35,3 ±32,8 ±55,1 ±52,7 ±50,3 200 ±27,1 ±24,6 ±22,1 ±39,2 ±36,7 ±34,2 ±57,4 ±54,9 ±52, ±28,2 ±25,6 ±23,0 ±40,8 ±38,2 ±35,6 ±59,8 ±57,2 ±54,5 210 ±29,3 ±26,6 ±23,9 ±42,4 ±39,7 ±37,0 ±62,1 ±59,4 ±56, ±30,4 ±27,6 ±24,8 ±44,0 ±41,2 ±38,4 ±64,4 ±61,6 ±58,8 220 ±31,5 ±28,6 ±25,6 ±45,6 ±42,7 ±39,7 ±66,8 ±63,9 ±60,9 220 ±32,6 ±29,6 ±26,5 ±47,2 ±44,2 ±41,1 ±69,1 ±66,1 ±63,0 230 ±33,7 ±30,6 ±27,4 ±48,8 ±45,7 ±42,5 ±71,4 ±68,3 ±65,2 230 ±34,8 ±31,6 ±28,3 ±50,4 ±47,2 ±43,9 ±73,8 ±70,6 ±67,3 240 ±35,9 ±32,6 ±29,2 ±52,0 ±48,7 ±45,3 ±76,1 ±72,8 ±69,4 240 ±37,0 ±33,6 ±30,1 ±53,6 ±50,2 ±46,7 ±78,4 ±75,0 ±71,5 250 ±38,1 ±34,6 ±31,0 ±55,2 ±51,7 ±48,1 ±80,8 ±77,3 ±73,7 250 ±39,2 ±35,6 ±31,9 ±56,8 ±53,2 ±49,5 ±83,1 ±79,5 ±75,8 - Maksymalna, obliczeniowa siła poprzeczna V d [kn] - ±52,2 ±92,7 ±134,4 ±52,2 ±92,7 ±134,4 ±52,2 ±92,7 ±134,4 Zbrojenie Prty rozcigane 2 5 Ø Ø Ø12 Prty przenoszce siły poprzeczne Elementy ciskane, stalowe (1) prty rozcigane (2) prty ciskane 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 6 Ø10 (1) + 6 Ø10 (2) 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 6 Ø10 (1) + 6 Ø10 (2) 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 2 5 Ø Ø Ø12 6 Ø10 (1) + 6 Ø10 (2)

58 58/212 AT /2016 Rysunek 26. Łcznik w wersji DXT Rysunek 27. Łcznik w wersji DXT przekrój

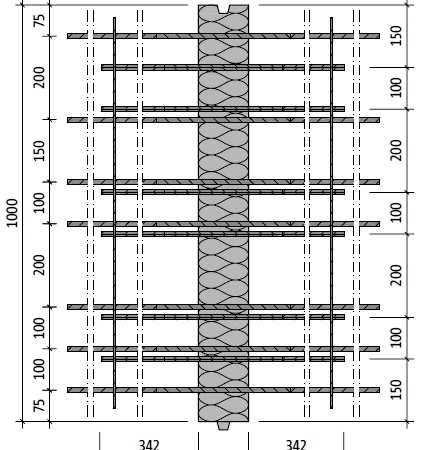

59 AT / /212 Rysunek 28. Łcznik w wersji DXT przekrój

60 60/212 AT /2016 Tablica 21. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników DXT w przypadku, gdy klasa betonu łczonych elementów jest nie nisza ni C20/25 oraz iloci i rednice prtów zbrojenia Oznaczenie łcznika Otulina betonowa c v [mm] DXT 30 DXT 50 DXT 70 Oznaczenie wariantu wzmocnienia zbrojenia VV 6 VV 8 VV 10 VV 6 VV 8 VV 10 VV 6 VV 8 VV 10 Grubo płyty Maksymalny, obliczeniowy moment zginajcy M elbetowej, mm d [knm] 160 ±16,0 - - ±23,3 - - ±33, ±17,0 - - ±24,7 - - ±35, ±18,0 ±16,1 - ±26,1 ±24,3 - ±37,1 ±36,5-210 ±18,9 ±17,0 - ±27,5 ±25,6 - ±39,1 ±38,4-180 ±19,9 ±17,8 ±15,2 ±28,9 ±26,9 ±24,2 ±41,1 ±40,4 ±37,8 220 ±20,9 ±18,7 ±15,9 ±30,3 ±28,2 ±25,4 ±43,1 ±42,4 ±39,6 190 ±21,8 ±19,6 ±16,7 ±31,7 ±29,2 ±26,6 ±45,0 ±44,3 ±41,4 230 ±22,8 ±20,4 ±17,4 ±33,1 ±30,8 ±27,7 ±47,0 ±46,3 ±43,3 200 ±23,8 ±21,3 ±18,1 ±34,6 ±32,1 ±28,9 ±49,0 ±48,3 ±45,1 240 ±24,7 ±22,2 ±18,9 ±36,0 ±33,4 ±30,1 ±51,0 ±50,2 ±46,9 210 ±25,7 ±23,0 ±19,6 ±37,4 ±34,7 ±31,3 ±53,0 ±52,2 ±48,8 250 ±26,7 ±23,9 ±20,4 ±38,8 ±36,0 ±32,5 ±55,0 ±54,1 ±50,6 220 ±27,6 ±24,8 ±21,1 ±40,2 ±37,3 ±33,6 ±57,0 ±56,1 ±52,4 230 ±29,6 ±26,5 ±22,6 ±43,0 ±39,9 ±36,0 ±61,0 ±60,0 ±56,1 240 ±31,5 ±28,2 ±24,1 ±45,8 ±42,5 ±38,3 ±65,0 ±63,9 ±59,7 250 ±33,4 ±30,0 ±25,5 ±48,6 ±45,1 ±40,7 ±69,0 ±67,9 ±63,4 - Maksymalna, obliczeniowa siła poprzeczna V d [kn] - ±36,0 ±64,1 ±100,1 ±36,0 ±64,1 ±100,1 ±36,0 ±64,1 ±100,1 Zbrojenie Prty rozcigane 2 5 Ø Ø Ø12 Prty przenoszce siły poprzeczne Elementy ciskane, stalowe (1) prty rozcigane (2) prty ciskane 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 6 Ø10 (1) + 6 Ø10 (2) 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 6 Ø10 (1) + 6 Ø10 (2) 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 2 5 Ø Ø Ø12 6 Ø10 (1) + 6 Ø10 (2)

61 AT / /212 Tablica 22. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników DXT w przypadku, gdy klasa betonu łczonych elementów jest nie nisza ni C25/30 oraz iloci i rednice prtów zbrojenia Oznaczenie łcznika Otulina betonowa c v [mm] DXT 30 DXT 50 DXT 70 Oznaczenie wariantu wzmocnienia zbrojenia VV 6 VV 8 VV 10 VV 6 VV 8 VV 10 VV 6 VV 8 VV 10 Grubo płyty Maksymalny, obliczeniowy moment zginajcy M elbetowej, mm d [knm] 160 ±15,7 - - ±22,9 - - ±33, ±16,6 - - ±24,3 - - ±35, ±17,6 ±15,4 - ±25,7 ±23,5 - ±37,9 ±35,7-210 ±18,5 ±16,2 - ±27,1 ±24,8 - ±40,0 ±37,7-180 ±19,5 ±17,0 ±13,9 ±28,5 ±26,1 ±22,9 ±42,0 ±39,6 ±36,5 220 ±20,4 ±17,9 ±14,6 ±29,9 ±27,3 ±24,1 ±44,0 ±41,5 ±38,2 190 ±21,3 ±18,7 ±15,3 ±31,2 ±28,6 ±25,2 ±46,1 ±43,4 ±40,0 230 ±22,3 ±19,5 ±15,9 ±32,6 ±29,8 ±26,3 ±48,1 ±45,4 ±41,8 200 ±23,2 ±20,3 ±16,6 ±34,0 ±31,1 ±27,4 ±50,2 ±47,3 ±43,6 240 ±24,2 ±21,2 ±17,3 ±35,4 ±32,4 ±28,5 ±52,2 ±49,2 ±45,3 210 ±25,1 ±22,0 ±18,0 ±36,8 ±33,6 ±29,6 ±54,2 ±51,1 ±47,1 250 ±26,1 ±22,8 ±18,6 ±38,1 ±34,9 ±30,7 ±56,3 ±53,0 ±48,9 220 ±27,0 ±23,6 ±19,3 ±39,5 ±36,2 ±31,8 ±58,3 ±55,0 ±50,6 230 ±28,9 ±25,3 ±20,7 ±42,3 ±38,7 ±34,1 ±62,4 ±58,8 ±54,2 240 ±30,8 ±26,9 ±22,0 ±45,1 ±41,2 ±36,3 ±66,5 ±62,6 ±57,7 250 ±32,7 ±28,6 ±23,4 ±47,8 ±43,8 ±38,5 ±70,6 ±66,5 ±61,3 - Maksymalna, obliczeniowa siła poprzeczna V d [kn] - ±42,3 ±75,2 ±117,5 ±42,3 ±75,2 ±117,5 ±42,3 ±75,2 ±117,5 Zbrojenie Prty rozcigane 2 5 Ø Ø Ø12 Prty przenoszce siły poprzeczne Elementy ciskane, stalowe (1) prty rozcigane (2) prty ciskane 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 6 Ø10 (1) + 6 Ø10 (2) 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 6 Ø10 (1) + 6 Ø10 (2) 6 Ø6 (1) + 6 Ø6 (2) 6 Ø8 (1) + 6 Ø8 (2) 2 5 Ø Ø Ø12 6 Ø10 (1) + 6 Ø10 (2)

62 62/212 AT /2016 Rysunek 29. Łcznik w wersji Q, Q-S, Q-M Rysunek 29a. Łczniki w wersji Q+Q przekrój

63 AT / /212 Rysunek 30. Połczenia wykonane z zastosowaniem łczników w wersjach Q, QP i QPZ a) z zastosowaniem łcznika Q, Q-S i Q-M b) z zastosowaniem łcznika QP, QP-S, QP-M i QP-L c) z zastosowaniem łcznika QPZ, QPZ-S, QPZ-M i QPZ-L Rysunek 31. Połczenia wykonane z zastosowaniem łcznika w wersjach QZ, QZ-S, QZ-M

64 64/212 AT /2016 Rysunek 32. Łcznik w wersji Q a) łcznik Q 10 [Q 6/4], b) łcznik Q 50 [Q 6/10], c) łcznik Q 70 [Q 8/6]

65 AT / /212 Rysunek 33. Łczniki w wersji QP a) łcznik QP 10 [QP 8/2], b) łcznik QP 40+QP 40 [QP 10/2+QP 10/2], c) łcznik QP 60 [QP 12/2], d) łcznik QP 70+QP 70 [QP 12/3+QP 12/3]

66 66/212 AT /2016 Rysunek 34. Łczniki w wersji QPZ a) łcznik QPZ 10, b) łcznik QPZ 60 Rysunek 35. Połczenia wykonane z zastosowaniem łczników w wersjach Q, QP oraz QPZ

67 AT / /212 Rysunek 36. Połczenia wykonane z zastosowaniem łczników w wersjach Q-HV, Q-WO i Q-WU a) z zastosowaniem łcznika Q-HV, b) z zastosowaniem łcznika Q-WO, c) z zastosowaniem łcznika Q-WU

68 68/212 AT /2016 Tablica 23. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji Q, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia - Typ łcznika Q10 Q20 Q30 Q40 Q50 Q70 Q80 Q90 Q100 Q Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +30,0 +37,5 +45,0 +60,0 +75,0 +78,8 +95,5 +114,6 +162,5 +181,0 C25/30 +34,8 +43,5 +52,2 +69,5 +86,9 +92,5 +112,1 +134,5 +173,9 +208,6 Zbrojenie Dł. łcznika [m] 1,0 Prty na siły poprzeczne 4 Ø6 5 Ø6 6 Ø6 8 Ø6 10 Ø6 6 Ø8 5 Ø10 6 Ø10 5 Ø12 6 Ø12 Ło ysko oporowe betonowe (szt.) Tablica 24. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji Q+Q, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia - Typ łcznika Q10+Q10 Q30+Q30 Q50+Q Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 ±30,0 ±45,0 ±75,0 C25/30 ±34,8 ±52,2 ±86,9 Zbrojenie Dł. łcznika [m] 1,0 Prty na siły poprzeczne 2 x 4 Ø6 2 x 6 Ø6 2 x 10 Ø6 Ło ysko oporowe (szt.) 4 4 4

69 AT / /212 Tablica 25. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji Q-S i Q-M, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia - Typ łcznika Q10S Q20S Q30S Q40M Q50M Q60M Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +43,8 +65,7 +87,6 +98,6 +147,8 +197,1 C25/30 +54,8 +82,1 +109,5 +123,2 +184,8 +246,4 C30/37 +61,8 +92,7 +123,6 +139,1 +208,6 +278,2 Zbrojenie Dł. łcznika [m] 1,0 Prty na siły poprzeczne 4 Ø8 6 Ø8 8 Ø8 4 Ø12 6 Ø12 8 Ø12 Ło ysko oporowe betonowe (szt.) Tablica 26. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji Q-S VV i Q-M VV, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia - Typ łcznika Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 ±43,8 ±65,7 ±87,6 ±98,6 ±147,8 ±197,1 C25/30 ±54,8 ±82,1 ±109,5 ±123,2 ±184,8 ±246,4 C30/37 ±61,8 ±92,7 ±123,6 ±139,1 ±208,6 ±278,2 Zbrojenie Dł. łcznika [m] 1,0 Prty na siły poprzeczne 2 x 4 Ø8 2 x 6 Ø8 2 x8 Ø8 2 x 4 Ø12 2 x 6 Ø12 2 x 8 Ø12 Ło ysko oporowe betonowe (szt.)

70 70/212 AT /2016 Tablica 27. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QZ, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia - Typ łcznika QZ10 QZ20 QZ30 QZ40 QZ50 QZ70 QZ80 QZ90 QZ100 QZ Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +30,0 +37,5 +45,0 +60,0 +75,0 +78,8 +95,5 +114,6 +162,5 +181,0 C25/30 +34,8 +43,5 +52,2 +69,5 +86,9 +92,5 +112,1 +134,5 +173,9 +208,6 Zbrojenie Dł. łcznika [m] 1,0 Prty na siły poprzeczne 4 Ø6 5 Ø6 6 Ø6 8 Ø6 10 Ø6 6 Ø8 5 Ø10 6 Ø10 5 Ø12 6 Ø12 Tablica 28. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QZ-S i QZ-M, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia - Typ łcznika QZ10S QZ20S QZ30S QZ40M QZ50M QZ60M Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +43,8 +65,7 +87,6 +98,6 +147,8 +197,1 C25/30 +54,8 +82,1 +109,5 +123,2 +184,8 +246,4 C30/37 +61,8 +92,7 +123,6 +139,1 +208,6 +278,2 Zbrojenie Dł. łcznika [m] 1,0 Prty na siły 4 Ø8 6 Ø8 8 Ø8 4 Ø12 6 Ø12 8 Ø12 poprzeczne

71 AT / /212 Tablica 29. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QP, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Typ łcznika - QP10 QP20 QP30 QP40 QP50 QP60 QP70 QP80 QP Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +26,3 +39,5 +52,7 +38,2 +57,2 +60,3 +90,4 +73,2 +109,8 C25/30 +30,9 +46,4 +61,8 +44,8 +65,4 +65,4 +98,6 +85,9 +128,9 Dł. łcznika [mm] Prty na siły poprzeczne Ło ysko oporowe stalowe (szt.) Zbrojenie Ø8 3 Ø8 4 Ø8 2 Ø10 3 Ø10 2 Ø12 3 Ø12 2 Ø14 3 Ø14 1 Ø10 2 Ø10 2 Ø10 1 Ø12 2 Ø10 2 Ø10 2 Ø12 2 Ø12 3 Ø12 Tablica 30. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QP+QP, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Typ łcznika - QP10+QP10 QP40+QP40 QP60+QP60 QP70+QP Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 ±26,3 ±38,2 ±60,3 ±90,4 C25/30 ±30,9 ±44,8 ±65,4 ±98,6 Zbrojenie Dł. łcznika [m] Prty na siły poprzeczne 2 x 2 Ø8 2 x 2 Ø10 2 x 2 Ø12 2 x 3 Ø12 Ło ysko oporowe stalowe (szt.) 1 Ø10 1 Ø12 2 Ø10 2 Ø12

72 72/212 AT /2016 Tablica 31. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QP-S, QP-M i QP-L, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Typ łcznika - QP10S QP20S QP30S QP40M QP50M QP60M QP70L QP80L Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +21,9 +32,9 +43,8 +49,3 +73,9 +98,6 +67,1 +100,6 C25/30 +27,4 +41,1 +54,8 +61,6 +92,4 +123,2 +83,8 +125,8 C30/37 +30,9 +46,4 +61,8 +69,5 +104,3 +139,1 +94,7 +142,0 Długo elementu [mm] Prty na siły poprzeczne Ło ysko oporowe betonowe (szt.) Ło ysko oporowe stalowe (szt.) Zbrojenie Ø8 3 Ø8 4 Ø8 2 Ø12 3 Ø12 4 Ø12 2 Ø14 3 Ø Ø10 2 Ø10-2 Ø10 3 Ø10-2 Ø12 3 Ø12 Tablica 32. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QP-S VV, QP-M VV i QP-L VV, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia - QP10S VV QP20S VV QP30S VV Typ łcznika QP40M VV QP50M VV QP60M VV QP70L VV QP80L VV Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +21,9 +32,9 +43,8 +49,3 +73,9 +98,6 +67,1 +100,6 C25/30 +27,4 +41,1 +54,8 +61,6 +92,4 +123,2 +83,8 +125,8 C30/37 +30,9 +46,4 +61,8 +69,5 +104,3 +139,1 +94,7 +142,0 Długo elementu [mm] Prty na siły poprzeczne Ło ysko oporowe betonowe (szt.) Ło ysko oporowe stalowe (szt.) Zbrojenie x 2 Ø8 2 x 3 Ø8 2 x 4 Ø8 2 x 2 Ø12 2 x 3 Ø12 2 x 4 Ø12 2 x 2 Ø14 2 x 3 Ø Ø10 2 Ø10-2 Ø10 3 Ø10-2 Ø12 3 Ø12

73 AT / /212 Tablica 33. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPZ, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Typ łcznika - QPZ 10 QPZ 40 QPZ 60 QPZ 70 QPZ Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +26,3 +38,2 +60,3 +90,4 +73,2 C25/30 +30,9 +44,8 +65,4 +98,6 +85,9 Zbrojenie Dł. łcznika [m] Prty na siły poprzeczne 2 Ø8 2 Ø10 2 Ø12 3 Ø12 2 Ø14 Tablica 34. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPZ-S, QPZ-M i QPZ-L, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia Typ łcznika - QPZ10S QPZ20S QPZ30S QPZ40M QPZ50M QPZ60M QPZ70L QPZ80L Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +21,9 +32,9 +43,8 +49,3 +73,9 +98,6 +67,1 +100,6 C25/30 +27,4 +41,1 +54,8 +61,6 +92,4 +123,2 +83,8 +125,8 C30/37 +30,9 +46,4 +61,8 +69,5 +104,3 +139,1 +94,7 +142,0 Zbrojenie Dł. łcznika [m] Prty na siły poprzeczne 2 Ø8 3 Ø8 4 Ø8 2 Ø12 3Ø12 4 Ø12 2 Ø14 3 Ø14

74 74/212 AT /2016 Rysunek 37. Łczniki w wersji QXT

75 AT / /212 Rysunek 38. Łczniki w wersji QXT, QPXT, QPZXT a) QXT10-QXT40, b) QPXT10-QPXT100, c) QZXT, QPZXT

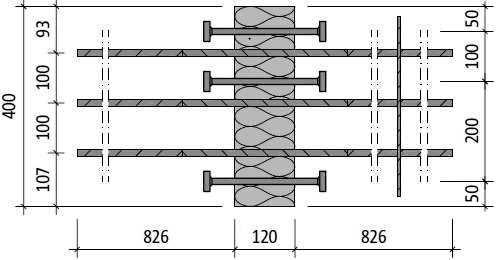

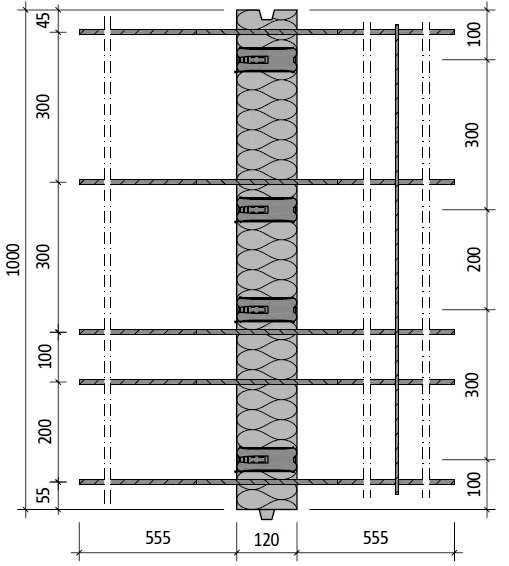

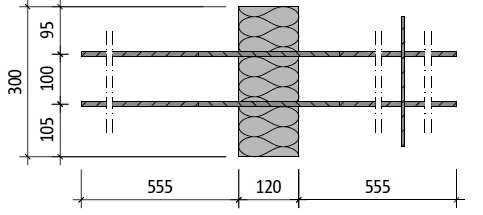

76 76/212 AT /2016 a) b) c) d) Rysunek 39. Łczniki w wersji a) QXT10, b) QXT70, c) QPXT70, d) QPZXT10

77 AT / /212 Tablica 35. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Typ łcznika QXT10 QXT20 QXT30 QXT40 QXT60 QXT70 QXT80 QXT Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +30,0 +36,0 +48,1 +60,1 +74,7 +83,4 +100,1 +116,8 C25/30 +35,3 +42,3 +56,4 +70,5 +87,7 +97,9 +117,5 +137,1 Zbrojenie Dł. łcznika [m] 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 Prty na siły poprzeczne 5 Ø6 6 Ø6 8 Ø6 10 Ø6 7 Ø8 5 Ø10 6 Ø10 7 Ø10 Ło ysko oporowe (szt.) Tablica 36. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QXT+QXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Typ łcznika QXT10+QXT10 QXT20+QXT20 QXT30+QXT30 QXT40+QXT Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 ±30,0 ±36,0 ±48,1 ±60,1 C25/30 ±35,3 ±42,3 ±56,4 ±70,5 Zbrojenie Dł. łcznika [m] 1,00 1,00 1,00 1,00 Prty na siły poprzeczne 2 x 5 Ø6 2 x 6 Ø6 2 x 8 Ø6 2 x 10 Ø6 Ło ysko oporowe (szt.)

78 78/212 AT /2016 Tablica 37. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Typ łcznika QPXT10 QPXT20 QPXT30 QPXT40 QPXT50 QPXT60 QPXT70 QPXT75 QPXT Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +33,4 +50,1 +66,7 +48,1 +70,2 +65,4 +92,0 +98,1 +130,8 C25/30 +35,1 +58,8 +70,2 +56,4 +72,0 +70,2 +92,0 +115,2 +140,3 Zbrojenie Dł. łcznika [mm] Prty na siły poprzeczne 2 Ø10 3 Ø10 4 Ø10 2 Ø12 3 Ø12 2 Ø14 3 Ø14 3 Ø14 4 Ø14 Ło ysko oporowe (szt.) 1 Ø14 2 Ø12 2 Ø14 2 Ø12 2 Ø14 2 Ø14 3 Ø12 4 Ø12 4 Ø14 Tablica 38. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPXT+QPXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Typ łcznika QPXT10+QPXT10 QPXT40+QPXT40 QPXT60+QPXT60 QPXT70+QPXT Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +33,4 +48,1 +65,4 +98,1 C25/30 +35,1 +56,4 +70,2 +115,2 Zbrojenie Dł. łcznika [mm] Prty na siły poprzeczne 2 x 2 Ø10 2 x 2 Ø12 2 x 2 Ø14 2 x 3 Ø14 Ło ysko oporowe (szt.) 1 Ø14 2 Ø12 2 Ø14 3 Ø12 Tablica 39. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QPZXT, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Typ łcznika QPZXT 10 QPZXT 40 QPZXT 60 QPZXT Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 +33,4 +48,1 +65,4 +98,1 C25/30 +35,1 +56,4 +70,2 +115,2 Zbrojenie Dł. łcznika [mm] Prty na siły poprzeczne 2 Ø10 2 Ø12 2 Ø14 3 Ø14

79 AT / /212 Rysunek 40. Łczniki w wersji HP

80 80/212 AT /2016 Rysunek 41. Połczenie wykonane z zastosowaniem łcznika w wersji HP oraz rzuty poziome zbrojenia łczników w wersji HPA, HPB, HPC a) połczenie wykonane z zastosowaniem łczników HPC oraz Q, b) łcznik HPA, c) łcznik HPB, d) łcznik HPC

81 AT / /212 Tablica 40. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji HP, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia (1) (2) Typ łcznika HPA HPB HPC Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 ± 7,4 (1) ± 18,1 (2) ± 7,4 (1) / ± 18,1 (2) C25/30 ± 8,6 (1) ± 20,9 (2) ± 8,6 (1) / ± 20,9 (2) Dł. łcznika [mm] Prty rozcigane Prty na siły poprzeczne, poziome Zbrojenie Ø10 1 Ø Ø8 2 1 Ø8 siła pozioma, równoległa do bloczka styropianowego siła pozioma, prostopadła do bloczka styropianowego

82 82/212 AT /2016 Rysunek 42. Łcznik w wersji HPXT Tablica 41. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji HPXT, gdy klasa betonu łczonych elementów jest równa C20/25, C25/30 lub C30/37, oraz iloci i rednice prtów zbrojenia (1) (2) Typ łcznika HPXT-A HPXT-B HPXT-C Klasa betonu Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] C20/25 ± 7,4 (1) ± 18,1 (2) ± 7,4 (1) / ± 18,1 (2) C25/30 ± 8,6 (1) ± 20,9 (2) ± 8,6 (1) / ± 20,9 (2) Dł. łcznika [mm] Prty rozcigane Prty na siły poprzeczne, poziome Zbrojenie Ø10 1 Ø Ø8 2 1 Ø8 siła pozioma, równoległa do bloczka styropianowego siła pozioma, prostopadła do bloczka styropianowego

83 AT / /212 Rysunek 43. Łcznik w wersji V Rysunek 44. Połczenie wykonane z zastosowaniem łcznika w wersji V

84 84/212 AT /2016 Rysunek 45. Łczniki w wersji V a) łcznik V 6/4, b) łcznik V 6/6, c) łcznik V 6/8, d) łcznik V 6/10

85 AT / /212 Tablica 42. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji V, gdy klasa betonu łczonych elementów jest równa C20/25 lub C25/30, oraz iloci i rednice prtów zbrojenia Typ łcznika V 6/4 V 6/6 V 6/8 V 6/ Maksymalna obliczeniowa siła poprzeczna V R,d [kn/m] - 49,2 73,8 98,4 122,9 Zbrojenie Dł. łcznika [m] 1,0 Prty na siły 4 Ø6 6 Ø6 8 Ø6 10 Ø6 poprzeczne

86 86/212 AT /2016 Rysunek 46. Łcznik w wersji A

87 AT / /212 Rysunek 47. Połczenie wykonane z zastosowaniem łcznika w wersji A (a), łcznik w wersji A (b)

88 88/212 AT /2016 Tablica 43. Iloci i rednice prtów stalowych łczników w wersji A Rodzaj prta Oznaczenie łcznika A 1 2 Długo elementu [mm] 350 Wysoko łcznika [mm] Prty rozcigane / ciskane Prty przenoszce siły poprzeczne 3 Ø8 2 Ø6 Tablica 44. Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji A Maksymalne, obliczeniowe siły poprzeczne V d [kn] Maksymalne, obliczeniowe momenty zginajce M d [knm] (1) Maksymalne, obliczeniowe siły podłu ne N d [kn] , ,0 2,72 2,26 1,80 1,34 0,88 0, ,93 2,47 2,01 1,55 1,09 0,63 0,21 0-2,93-2,47-2,01-1,55-1,09-0,63-0,21-16,0-2,72-2,26-1,80-1,34-0,88-0,42-1) wartoci porednie mog by interpolowane liniowo

89 AT / /212 Rysunek 48. Łcznik w wersji AXT Rysunek 49. Łcznik w wersji AXT2 rzut i przekrój

90 90/212 AT /2016 Tablica 45. Iloci i rednice prtów stalowych łczników w wersji AXT Oznaczenie łcznika A Rodzaj łcznika AXT1 AXT Długo elementu [mm] Wysoko łcznika [mm] Prty rozcigane / ciskane 2 2 Ø8 2 3 Ø8 Prty przenoszce siły poprzeczne 2 1 Ø6 2 1 Ø6 Tablica 46. Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji AXT1 Wysoko Maksymalne, obliczeniowe siły poprzeczne V d [kn] Maksymalne, obliczeniowe momenty zginajce M d [knm] (1) Maksymalne, obliczeniowe siły podłu ne N d [kn] ,84-1,75-1,52-1,29-1,06-0,83-0,60-0,37-0,14-5,84 1,75 1,52 1,29 1,06 0,83 0,60 0,37 0,14 5,84-2,36-2,03-1,70-1,37-1,04-0,71-0,38-0,05-5,84 2,36 2,03 1,70 1,37 1,04 0,71 0,38 0,05 (1) wartoci porednie mog by interpolowane liniowo Tablica 47. Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji AXT2 Wysoko Maksymalne, obliczeniowe siły poprzeczne V d [kn] Maksymalne, obliczeniowe momenty zginajce M d [knm] (1) Maksymalne, obliczeniowe siły podłu ne N d [kn] ,05-4,40-3,94-3,48-3,02-2,56-2,10-7,05 4,40 3,94 3,48 3,02 2,56 2,10 7,05 6,13-5,47 1,80-4,81-3,49-2,83-7,05 6,13 5,47-1,80 4,81 +3,49 2,83 (1) wartoci porednie mog by interpolowane liniowo

91 AT / /212 Rysunek 50. Łcznik w wersji F

92 92/212 AT /2016 Rysunek 51. Połczenie wykonane z zastosowaniem łcznika w wersji F (a), łcznik w wersji F (b) Tablica 48. Iloci i rednice prtów stalowych łczników w wersji F Rodzaj prta Oznaczenie łcznika 1 2 Długo elementu [mm] 350 Wysoko łcznika [mm] F Prty rozcigane / ciskane Prty przenoszce siły poprzeczne 2 3 Ø8 2 3 Ø6

93 AT / /212 Tablica 49. Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji F w przypadku siły podłunej, ciskajcej Maksymalne, obliczeniowe siły poprzeczne V d, [kn] (1) Maksymalne, obliczeniowe momenty zginajce M d, [knm] (1) Maksymalne, obliczeniowe siły podłu ne N d, [kn] -29,7-25,0-20,0-15,0-10,0-5,0 0, ,71 0 0,22 0,45 0,69 0,92 1,16 1,39 0 0,6 0,82 1,05 1,29 1,52 1,76 1,63 wartoci porednie mog by interpolowane liniowo Tablica 50. Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji F w przypadku siły podłunej, rozcigajcej Maksymalne, obliczeniowe siły poprzeczne V d [kn] (1) Maksymalne, obliczeniowe momenty zginajce M d [knm] (1) Maksymalne, obliczeniowe siły podłu ne N d [kn] 2,51 5,0 10,0 15,0 20,0 25,0 30,0 34, ,71 1,51 1,63 1,76 1,53 1,29 1,06 0,82 0,59 0 1,51 1,40 1,16 0,93 0,69 0,46 0,22 0 wartoci porednie mog by interpolowane liniowo

94 94/212 AT /2016 Rysunek 52. Łcznik w wersji FXT Rysunek 53. Łcznik w wersji FXT rzut i przekrój

95 AT / /212 Tablica 51. Iloci i rednice prtów stalowych łczników w wersji FXT Rodzaj prta Oznaczenie łcznika 1 2 Długo elementu [mm] 250 Wysoko łcznika [mm] F Prty rozcigane / ciskane Prty przenoszce siły poprzeczne 2 2 Ø8 2 2 Ø6 Tablica 52. Maksymalne, obliczeniowe siły podłune i momenty zginajce przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji FXT w przypadku siły podłunej, ciskajcej (1) Wysoko Maksymalne, obliczeniowe siły poprzeczne V d [kn] Maksymalne, obliczeniowe momenty zginajce M d [knm] (1) Maksymalne, obliczeniowe siły podłu ne N d [kn] ,0-0,35-0,81-1,27-1,73-1,73-1,60-1,14-0,68-0,22-12,0 0,35 0,81 1,27 1,73 1,73 1,60 1,14 0,68 0,22 12,0-0,51-1,17-1,83-2,49-2,49-2,30-1,64-0,98-0,32-12,0 0,51 1,17 1,83 2,49 2,49 2,30 1,64 0,98 0,32 wartoci porednie mog by interpolowane liniowo

96 96/212 AT /2016 Rysunek 54. Łcznik w wersji O

97 AT / /212 Rysunek 55. Połczenie wykonane z zastosowaniem łcznika w wersji O (a), łcznik w wersji O (b)

98 98/212 AT /2016 Tablica 53. Iloci i rednice prtów stalowych łczników w wersji O Rodzaj prta 1 2 Długo elementu [mm] 250 Wysoko łcznika [mm] Prty rozcigane Prty przenoszce siły poprzeczne Łoysko oporowe 3 Ø6 2 Ø10 2 Ø12 Tablica 54. Maksymalne, obliczeniowe obcienia pionowe i poziome przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji O Oddziaływanie Maksymalna, obliczeniowa siła pionowa F d, kn Maksymalna, obliczeniowa siła pozioma H D, kn Klasa betonu C20/25 Parcie wiatru -2,50 H Ed 0 P rd = 17,95 P rd 2,06 H Ed Ssanie wiatru 0 < H Ed 1,80 Klasa betonu C25/30 Parcie wiatru -3,14 H Ed 0 Ssanie wiatru 0 < H Ed 2,26 P rd = 0,38 (47,56 - H Ed) P rd 10 H Ed P rd = 22,56 P rd 2,06 H Ed P rd = 0,38 (59,77 - H Ed) P rd 10 H Ed

99 AT / /212 Rysunek 56. Łcznik w wersji OXT Rysunek 57. Łcznik w wersji OXT rzut i przekrój

100 100/212 AT /2016 Tablica 55. Iloci i rednice prtów stalowych łczników w wersji OXT Rodzaj prta 1 OXT 16 2 OXT 20 3 Długo elementu [mm] Wysoko łcznika [mm] Prty rozcigane Prty przenoszce siły poprzecznee Łoysko oporowe Ø8 2 Ø8 2 Ø Ø8 2 Ø8 2 Ø10 Tablica 56. Maksymalne, obliczeniowe siły poprzeczne i podłune przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji OXT Oznaczenie łcznika OXT 16 OXT 20 OXT 16 OXT 20 Klasa betonu C20/25 Klasa betonu C25/ Odległo przyło enia siły x [mm] Maksymalna obliczeniowa siła poprzeczna V R,d [kn] ,4 21,4 25, ,4 21,4 24, ,4 21,4 23, ,4 21,4 22, , , , ,1-25,1 24,2 23,1 22,2 21,3 20,5 19,8 19,1 Maksymalna obliczeniowa siła podłu na N R,d,x [kn] N Rd,x 1/10 V R,d,z 0 N Rd,x 1/10 V R,d,z 0

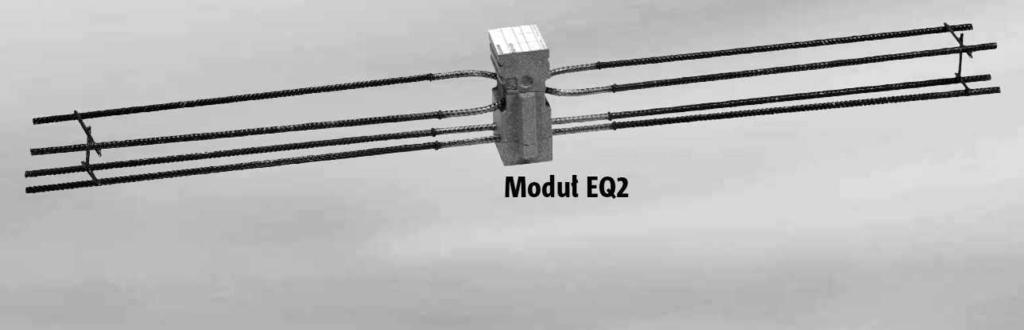

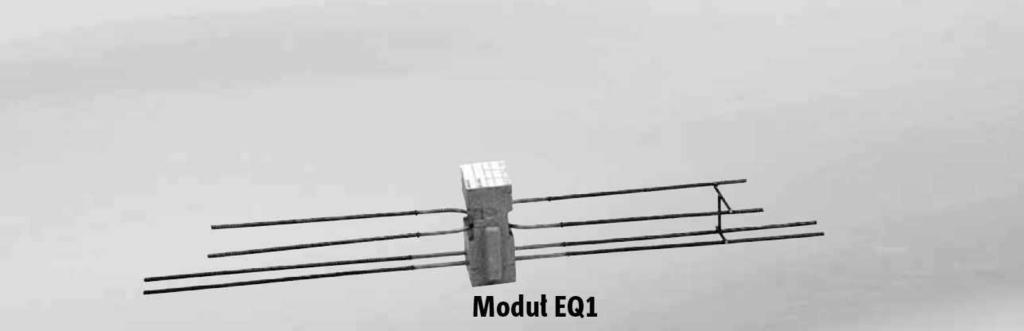

101 AT / /212 Rysunek 58. Łcznik w wersji EQ Rysunek 59. Łczniki w wersji EQ1 przekroje

102 102/212 AT /2016 Tablica 57. Iloci i rednice prtów stalowych łczników w wersji EQ Rodzaj prta Moduł EQ1 Moduł EQ Długo elementu [mm] Prty odgite 2 1 Ø8 2 1 Ø8 Prty poziome 2 1 Ø Ø12 Tablica 58. Maksymalne, obliczeniowe obcienia poziome przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji EQ w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 Rodzaj obci enia Oznaczenie łcznika Moduł EQ1 Moduł EQ Siła pozioma równoległa do bloczka styropianowego H Rd [kn] ± 15,4 ± 34,7 Siła pozioma prostopadła do bloczka styropianowego Z Rd [kn] ±43,7 ± 83,7 Tablica 59. Maksymalne, obliczeniowe momenty zginajce przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji EQ w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 Oznaczenie łcznika Wysoko łcznika [mm] Moduł EQ1 Moduł EQ2 Otulina zbrojenia ssiadujcego c v [mm] Maksymalne, obliczeniowe momenty zginajce M d [knm] 160 3,9 3,7 7,5 7, ,4 4,2 8,4 8, ,8 4,6 9,2 8, ,2 5,0 10,0 9, ,7 5,5 10,9 10, ,1 5,9 11,7 11, ,6 6,3 12,6 12, ,0 6,8 13,4 13, ,4 7,2 14,2 13, ,9 7,6 15,1 14,7

103 AT / /212 Rysunek 60. Łcznik w wersji S

104 104/212 AT /2016 Rysunek 61. Połczenie wykonane z zastosowaniem łcznika w wersji S (a), łcznik w wersji S (b)

105 AT / /212 Tablica 60. Iloci i rednice prtów zbrojeniowych łczników w wersji S Rodzaj prta Oznaczenie łcznika S 1 S 2 S 3 S Szeroko elementu [mm] Wysoko łcznika [mm] Prty rozcigane 3 Ø10 3 Ø12 3 Ø14 3 Ø16 Prty ciskane 3 Ø12 3 Ø14 3 Ø16 3 Ø20 Prty przenoszce siły poprzeczne 2 Ø8 2 Ø10 2 Ø12 2 Ø14 Tablica 61. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji S w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 Oznaczenie łcznika Rodzaj obci enia S 1 S 2 S 3 S Maksymalny, obliczeniowy moment zginajcy M d [knm] -20,8-27,8-38,2-60,6 Maksymalna, obliczeniowa siła poprzeczna V d [kn] 21,2 33,1 47,7 64,9

106 106/212 AT /2016 Rysunek 62. Łcznik w wersji W

107 AT / /212 Rysunek 63. Połczenie wykonane z zastosowaniem łcznika w wersji W

108 108/212 AT /2016 Rysunek 64. Rzut poziomy i pionowy łcznika w wersji W a) widok z boku, b) widok z przodu

109 AT / /212 Tablica 62. Iloci i rednice prtów stalowych łczników w wersji W (szeroko elementu mm, wysoko elementu 1,5 3,5 m) Rodzaj prta Oznaczenie łcznika W 1 W 2 W 3 W Prty rozcigane 4 Ø6 4 Ø8 4 Ø10 4 Ø12 Prty ciskane 6 Ø8 6 Ø10 6 Ø12 6 Ø14 Prty przenoszce siły poprzeczne, pionowe Prty przenoszce siły poprzeczne, poziome 6 Ø6 6 Ø8 6 Ø10 6 Ø Ø6 2 2 Ø6 2 2 Ø6 2 2 Ø6 Tablica 63. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji W w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 Rodzaj obci enia Maksymalny, obliczeniowy moment zginajcy w płaszczynie pionowej M R,d [knm] Wysoko płyty ciennej h [m] Oznaczenie łcznika W 1 W 2 W 3 W ,50 2,00 2,00 2,50 > 2,50-52,8-72,7-92,6-80,3-110,6-140,9-114,8-158,1-201,5-154,7-213,1-271,4 Maksymalna, obliczeniowa siła poprzeczna, V R,d [kn] 35,8 63,6 99,4 143,1

110 110/212 AT /2016 Rysunek 65. Łcznik w wersji KS

111 AT / /212 Rysunek 66. Połczenie wykonane z zastosowaniem łczników w wersji KS a) z zastosowaniem łcznika KS 14, b) z zastosowaniem łcznika KS 20, c) z zastosowaniem łcznika KS-WU

112 112/212 AT /2016 Rysunek 67. Łcznik w wersji KS a) rzut pionowy i poziomy łcznika KS 14, b) rzut pionowy i poziomy łcznika KS 20

113 AT / /212 Rysunek 68. Warianty obcienia łczników w wersji KS a) obcienie powodujce rozciganie górnego trzpienia, b) obcienie powodujce ciskanie górnego trzpienia Tablica 64. Iloci i rednice prtów stalowych i stalowych elementów ciskanych łczników w wersji KS Rodzaj prta lub elementu ciskanego Oznaczenie łcznika KS 14-V8 KS 14-V10 KS 14-VV KS 20-V10 KS 20-V12 1 Długo elementu [mm] Wysoko elementu [mm Prty rozcigane Prty ciskane Prty przenoszce siły poprzeczne Łoyska oporowe, stalowe Ø14 2 Ø14 2 Ø14 2 Ø20 2 Ø14 2 Ø20 2 Ø8 2 Ø10 2 Ø8 2 Ø10 2 Ø14 2 Ø Ø20 2 Ø20 2 Ø12

114 114/212 AT /2016 Tablica 65. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji KS o oznaczeniu KS 14 Oznaczenie łcznika KS14-V8 KS14-VV KS14-V10 KS14-VV Maksymalna, obliczeniowa siła poprzeczna, pionowa V d [kn] Wysoko łcznika mm +10,0 +20,0 +30,0 +30,0 +40,0 +45,0-12,0 Maksymalny, obliczeniowy moment zginajcy M d [knm] (w zalenoci od poziomu maksymalnej, obliczeniowej siły poprzecznej, pionowej V d) Wysoko łcznika [mm] 180 Rami sił wewntrznych Zi [mm] 113/108-11,2-10,1-9,0-9,0-8,0-7,4 +9, /128-13,1-11,9-10,6-10,6-9,4-8,8 +10, /148-15,1-13,7-12,2-12,2-10,8-10,1 +12, /168-17,1-15,4-13,8-13,8-12,2-11,4 +13, /188-19,0-17,2-15,4-15,4-13,6-12,7 +15, /208-21,0-19,0-17,0-17,0-15,0-14,0 +17,0 Maksymalna, obliczeniowa siła poprzeczna, pozioma (działajca na wysokoci górnego trzpienia) V y [kn] Wysoko łcznika mm ± 2,5 ± 4,0 ± 2,5 Tablica 66. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji KS o oznaczeniu KS 20 Oznaczenie łcznika KS20-V10 KS20-V12 KS20-V10 KS20-V Maksymalna, obliczeniowa siła poprzeczna, pionowa V d [kn] Wysoko łcznika mm +25,0 +35,0 +45,0 +45,0 +55,0 +65,0-12,0-12,0 Maksymalny, obliczeniowy moment zginajcy M d [knm] (w zalenoci od poziomu maksymalnej, obliczeniowej siły poprzecznej, pionowej V d) Wysoko łcznika [mm] 180 Rami sił wewntrznych Zi [mm] 113/108-22,6-21,6-20,6-20,6-19,6-18,6 +11,2 +11, /128-26,8-25,6-24,4-24,4-23,2-22,0 +13,3 +13, /148-31,0-29,6-28,2-28,2-26,8-25,5 +15,4 +15, /168-35,2-33,6-32,1-32,1-30,5-28,9 +17,4 +17, /188-39,4-37,6-35,9-35,9-34,1-32,3 +19,5 +19, /208-43,6-41,6-39,7-39,7-37,7-35,8 +21,6 +21,6 Maksymalna, obliczeniowa siła poprzeczna, pozioma (działajca na wysokoci górnego trzpienia) V y [kn] Wysoko łcznika mm ± 4,0 ± 6,5 ± 4,0 ± 6,5

115 AT / /212 Rysunek 69. Łcznik w wersji QS

116 116/212 AT /2016 Rysunek 70. Połczenie wykonane z zastosowaniem łczników w wersji QS a) z zastosowaniem łcznika QS, b) z zastosowaniem łcznika QS-WU

117 AT / /212 Rysunek 71. Łczniki w wersji QS a) rzut pionowy i poziomy łcznika QS 12, b) rzut pionowy i poziomy łcznika QS 10

118 118/212 AT /2016 Tablica 67. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji QS oraz ilo i rednice prtów stalowych i stalowych elementów ciskanych Rodzaj obci enia Oznaczenie łcznika QS 10 QS Minimalna, obliczeniowa siła poprzeczna, pionowa V d [kn] +48,3 +69,6 Maksymalna, obliczeniowa siła poprzeczna, pozioma (działajca na poziomie górnego zbrojenia) H d [kn] Zbrojenie ± 4,0 ± 6,5 Długo elementu [mm] 180 Wysoko elementu [mm] Łoyska oporowe, stalowe 2 Ø14 2 Ø14 Prty przenoszce siły poprzeczne 2 Ø10 2 Ø12

119 AT / /212 Rysunek 72. Łcznik w wersji KST

120 120/212 AT /2016 Rysunek 73. Połczenie wykonane z zastosowaniem łczników w wersji KST a) z zastosowaniem łcznika KST, b) z zastosowaniem łcznika KSTQ

121 AT / /212 Rysunek 74. Łczniki w wersji KST, cz I a) łcznik KST 16, b) łcznik KST 22, c) łcznik KSTZ16, d) łcznik KSTZ 22

122 122/212 AT /2016 Rysunek 74a. Łczniki w wersji KST, cz II a) łcznik KSTQ 16, b) łcznik KSTQ 22 Tablica 68. Maksymalna, obliczeniowa siła podłuna N x,rd - 1 x Schöck moduł KSTZ 1 KSTZ16 1 KSTZ22 N x,rd [kn/moduł] 116,8/ 63,4 225,4/ 149,6

123 AT / /212 Tablica 69. Maksymalna, obliczeniowa siła podłuna N x,rd i poprzeczna V Rd - 1 x Schöck moduł KSTQ 1 KSTQ16 1 KSTQ22 ±116,8 N x,rd [kn/moduł] Siła cinajca w strefie ciskanej V z,rd [kn/moduł] ±225,4 dla dla dla 0 V y,ed 6 ±30 0 V y,ed 6 ±36 dla 6 < V y,ed 15 ±(30 - V y,ed ) 6 < V y,ed 18 ±(36 - V y,ed ) V y,rd [kn/moduł] ±min {15; 30 - V z,ed } ±min {18; 36 - V z,ed } Siła cinajca w strefie rozciganej V z,rd [kn/moduł] 0 N x,ed 26,8 ±(30 - V y,ed ) 0 N x,ed 117,4 ±(36 - V y,ed ) dla 26,8 < N x,ed 116,8 ±(1/3 (116,8 - N x,ed) - V y,ed ) 117,4 < N x,ed 225,4 ±(1/3 (225,4 - N x,ed) - V y,ed ) V y,rd [kn/moduł] 0 N x,ed 26,8 ±min {15; 30 - V y,ed } 0 N x,ed 117,4 ±min {18; 36 - V z,ed } ±min{15; dla ±min{18; 26,8 < N x,ed 116,8 117,4 < N 1/3 (116,8 - N x,ed) - V x,ed 225,4 y,ed } 1/3 (225,4 - N x,ed) - V y,ed }

124 124/212 AT /2016 Tablica 70. Maksymalna, obliczeniowa siła podłuna N x,rd i poprzeczna V Rd - n x Schöck moduł KSTQ n KSTQ16 n KSTQ22 ±116,8 N x,rd [kn/ moduł] Siła cinajca w strefie ciskanej V z,rd [kn/moduł] ±225,4 dla dla ±(46 - V z,ed ) ±(50 - V z,ed ) V y,rd [kn/moduł] ±min {23; 46 - V z,ed } ±min {25; 50 - V z,ed d } Siła cinajca w strefie rozciganej V z,rd [kn/moduł] 0 N x,ed 26,8 ±(30 - V y,ed ) 0 N x,ed 117,4 ±(36 - V y,ed ) dla 26,8 < N x,ed 116,8 ±(1/3 (116,8 - N x,ed) - V y,ed ) 117,4 < N x,ed 225,4 ±(1/3 (225,4 - N x,ed) - V y,ed ) V y,rd [kn/moduł] ±min {23; 0 N x,ed 26,8 0 N 30 - V y,ed } x,ed 117,4 ±min {25; 36 - V z,ed } dla ±min{23; ±min{25; 26,8 < N x,ed 116,8 117,4 < N 1/3 (116,8 - N x,ed) - V x,ed 225,4 y,ed } 1/3 (225,4 - N x,ed) - V y,ed } Tablica 71. Maksymalna, obliczeniowa dodatnia siła poprzeczna V z,rd i maksymalny, obliczeniowy ujemny moment zginajcy M y,rd - 1 x Schöck moduł KSTZ + KSTQ 1 KSTZ KSTQ16 1 KSTZ KSTQ16-116,8 a 46 M y,rd [knm/połczenie] V z,rd [kn/połczenie] -225,4 a 50

125 AT / /212 Tablica 72. Maksymalna, obliczeniowa ujemna siła poprzeczna V Rd i maksymalny, obliczeniowy dodatni moment zginajcy M y,rd - 1 x Schöck moduł KSTZ + KSTQ 1 KSTZ KSTQ16 1 KSTZ KSTQ16 M y,rd [knm/połczenie] 63,4 a 149,6 a V z,rd [kn/połczenie] dla 0 N x,ed (M y,ed) 26, N x,ed (M y,ed) 26, ,8 < N x,ed (M y,ed) < 63,4 -(1/3 (116,8 - N x,ed(m y,ed)) dla 26,8 < N x,ed (M y,ed) < 63,4 -(1/3 (225,4 - N x,ed(m y,ed)) 63,4-17,8 63,4-25,3 Tablica 73. Maksymalna, obliczeniowa siła poprzeczna V Rd i maksymalny, obliczeniowy moment zginajcy M y,rd - 2 x Schöck moduł KSTQ 2 KSTQ16 2 KSTQ22 ±116,8 a ±46 M y,rd [knm/połczenie] Siła cinajca w strefie ciskanej V z,rd [kn/połczenie] Siła cinajca w strefie rozciganej V z,rd [kn/ połczenie] ±225,4 a ±50 dla 0 N x,ed (M y,ed) 26,8 ±30 0 N x,ed (M y,ed) 117,4 ±36 dla 26,8 < N x,ed (M y,ed) <116,8 ±(1/3 (116,8 - N x,ed(m y,ed)) 117,4 < N x,ed (M y,ed) 225,4 ±(1/3 (225,4 - N x,ed(m y,ed))

126 126/212 AT /2016 Tablica 74. Maksymalna, obliczeniowa siła podłuna N x,rd i poprzeczna V Rd - 1 x Schöck moduł KSTZ + KSTQ lub 2 x KSTQ Siła normalna przenoszona przez ruby KSTZ16 KSTZ22 KSTQ16 KSTQ22 N GS,Rd [kn/ruba] +58,4/-31,7 +112,7/-74,8 ±58,4 ±112,7 N GS,Mz,Rd [kn/ruba] ±29,2 ±56,3 ±29,2 ±56,3 Siła cinajcaa przenoszona przez moduł oraz przez połczenie 1 KSTQ16 1 KSTQ22 ±(46 - V y,i,ed ) ±min {23; 46 - V z,i,ed } Siła cinajca w strefie ciskanej V z,i,rd [kn/moduł] V y,i,rd [kn/moduł] Siła cinajca w strefie rozciganej V z,i,rd [kn/ połczenie] ±(50 - V y,i,ed ) ±min {25; 50 - V z,i,e Ed } dla dla 0 N GS,i,Ed 13,4 ±(30 - V y,i,ed ) 0 N GS,i,Ed 58,7 ±(36 - V y,i,ed ) dla 13,4 < N GS,i,Ed 58,4 ±2/3 (58,4 - N GS,i,Ed) - V y,i,ed 58,7 < N GS,i,Ed 112,7 ±2/3 (112,7 - N GS,i,Ed) - V y,i,ed V z,i,rd [kn/ połczenie] 0 N GS,i,Ed 13,4 ±min {23; 30 - V z,i,ed } 0 N GS,i,Ed 58,7 ±min {25; 36 - V z,i,ed } ±min {23; 2/3 (58,4 - N dla 13,4 < N GS,i,Ed 58,4 GS,i,Ed) ±min {25; 2/3 (112,7 - N 58,7 < N - V GS,i,Ed 112,7 GS,i,Ed) y,i,ed } - V y,i,ed }

127 AT / /212 Tablica 75. Maksymalna, obliczeniowa siła podłuna N x,rd i poprzeczna V Rd - n x Schöck moduł KSTZ lub n x KSTQ Siła normalna przenoszona przez ruby KSTZ16 KSTZ22 KSTQ16 KSTQ22 N GS,Rd [kn/ruba] +58,4/-31,7 +112,7/-74,8 ±58,4 ±112,7 N GS,Mz,Rd [kn/ruba] ±29,2 ±56,3 ±29,2 ±56,3 Siła cinajcaa przenoszona przez moduł oraz przez połczenie 1 KSTQ16 1 KSTQ22 ±(46 - V y,i,ed ) ±min {23; 46 - V z,i,ed } Siła cinajca w strefie ciskanej V z,i,rd [kn/moduł] V y,i,rd [kn/moduł] Siła cinajca w strefie rozciganej V z,i,rd [kn/ połczenie] ±(50 - V y,i,ed ) ±min {25; 50 - V z,i,e Ed } dla dla 0 N GS,i,Ed 13,4 ±(30 - V y,i,ed ) 0 N GS,i,Ed 58,7 ±(36 - V y,i,ed ) dla 13,4 < N GS,i,Ed 58,4 ±2/3 (58,4 - N GS,i,Ed) - V y,i,ed 58,7 < N GS,i,Ed 112,7 ±2/3 (112,7 - N GS,i,Ed) - V y,i,ed V z,i,rd [kn/ połczenie] 0 N GS,i,Ed 13,4 ±min {23; 30 - V z,i,ed } 0 N GS,i,Ed 58,7 ±min {25; 36 - V z,i,ed } ±min {23; 2/3 (58,4 - N dla 13,4 < N GS,i,Ed 58,4 GS,i,Ed) ±min {25; 2/3 (112,7 - N 58,7 < N - V GS,i,Ed 112,7 GS,i,Ed) y,i,ed } - V y,i,ed }

128 128/212 AT /2016 Rysunek 75. Łcznik w wersji RK Rysunek 76. Łcznik w wersji RK25 przekrój

129 AT / /212 Rysunek 77. Łcznik w wersji RK25 rzut Tablica 76. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji RK w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów stalowych Wysoko łcznika mm RK25 Oznaczenie łcznika RK Maksymalny, obliczeniowy moment zginajcy M d [knm] ,4-34, ,2-41, ,1-49, ,9-57, ,3-60,8 Maksymalna, obliczeniowa siła poprzeczna, pionowa V d [kn] ,8 +74,6 Zbrojenie Długo elementu [m] 1,0 Prty rozcigane (l v,strop w mm) 5 Ø12 (872) 8 Ø12 (872) Prty przenoszce siły poprzeczne (l v,strop w mm) 4 Ø8 (456) 8 Ø12 (456) Ło yska oporowe, stalowe 7 15 Strzemiona specjalne - 4 l v,strop - długo zakotwienia prtów w stropie

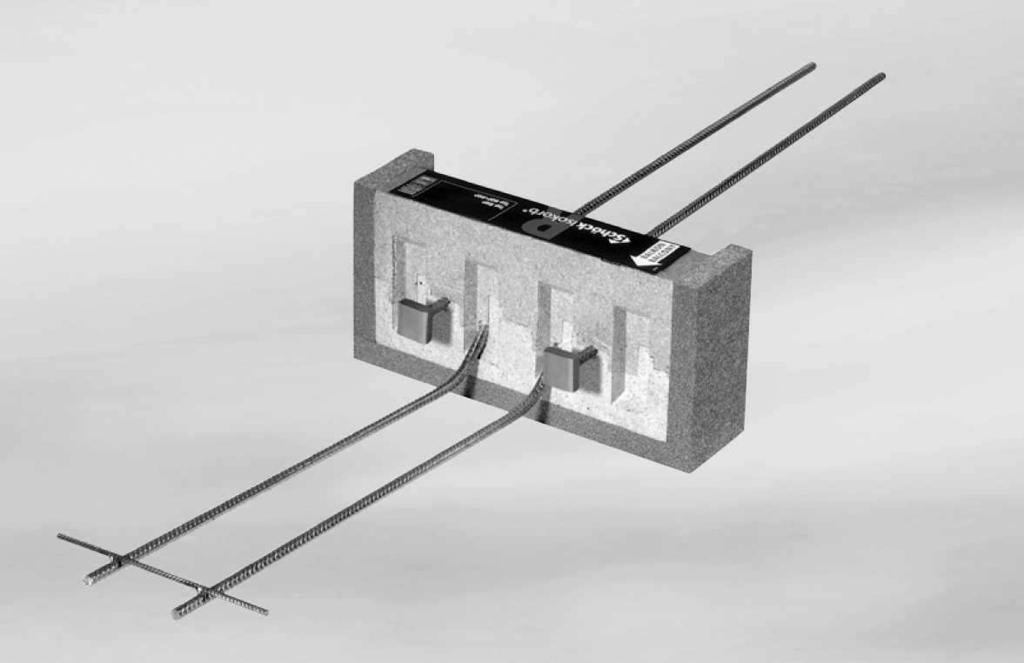

130 130/212 AT /2016 Rysunek 78. Łcznik w wersji RQP Rysunek 79. Łcznik w wersji RQP przekrój

131 AT / /212 Rysunek 80. Łcznik w wersji RQP przekrój Tablica 77. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji RQP i RQP+RQP w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów stalowych Wysoko łcznika [mm] RQP10 RQP40 RQP60 RQP70 Oznaczenie łcznika RQP10 + RQP10 RQP40 +RQP40 RQP60 +RQP Maksymalny, obliczeniowy moment zginajcy M d [knm] (1) RQP70 +RQP70 160/180/200 1,3 1,9 3,2 5,0 1,3 1,9 3,2 5,0 Maksymalna, obliczeniowa siła poprzeczna, pionowa V d [kn] 160 ± 26,3 ± 37,8 - - ± 26,3 ± 37, /200 ± 26,3 ± 37,8 ± 59,1 ± 88,6 ± 26,3 ± 37,8 ± 59,1 ± 88,6 Zbrojenie Długo elementu Prty przenoszce siły poprzeczne (l v,strop w mm) 2 Ø10 (365) 2 Ø10 (511) 2 Ø12 (706) 3 Ø12 (706) 2 x 2 Ø10 (365) 2 x 2 Ø10 (511) 2 x 2 Ø12 (706) 2 x 3 Ø12 (706) Ło yska oporowe, stalowe 1 Ø12 1 Ø12 2 Ø12 3 Ø12 1 Ø12 1 Ø12 2 Ø12 3 Ø12 l v,strop - długo zakotwienia prtów w stropie

132 132/212 AT /2016 Rysunek 81. Łcznik w wersji RKS Rysunek 81a. Łcznik w wersji RKS przekrój

133 AT / /212 Rysunek 81b. Łcznik w wersji RKS rzut Tablica 78. Maksymalne, obliczeniowe momenty zginajce i siły poprzeczne przenoszone przez połczenia, wykonane z zastosowaniem łczników w wersji RKS w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów stalowych Wysoko łcznika mm RKS10 Oznaczenie łcznika RKS Maksymalny, obliczeniowy moment zginajcy M d [knm] 160-3,07-6, ,48-7, ,89-8, ,30-9, ,71-9, ,12-10, ,53-11, ,94-12, ,35-13, ,76-14,60 Maksymalna, obliczeniowa siła poprzeczna, pionowa V d [kn] ,0 +15,0 Maksymalna, obliczeniowa siła poprzeczna, pozioma H d [kn] ± 2,50 ± 2,50 Zbrojenie Długo elementu [mm] 340 Prty rozcigane (l v,strop w mm) 2 Ø10 (497) 2 Ø14 (755) Prty przenoszce siły poprzeczne (l v,strop w mm) 2 Ø8 (510) 2 Ø8 (287) Łoyska oporowe, stalowe 2 Ø14 2 Ø14 l v,strop - długo zakotwienia prtów w stropie

134 134/212 AT /2016 Rysunek 82. Łcznik w wersji RQS Rysunek 83. Łcznik w wersji RQS przekrój Rysunek 84. Łcznik w wersji RQS rzut

135 AT / /212 Tablica 79. Maksymalne, obliczeniowe siły poprzeczne przenoszone przez połczenia wykonane z zastosowaniem łczników w wersji RQS w przypadku, gdy klasa betonu łczonych elementów jest równa C20/25 oraz iloci i rednice prtów stalowych Wysoko łcznika mm Oznaczenie łcznika RQS8 RQS10 RQS Maksymalna, obliczeniowa siła poprzeczna, pionowa V d [kn] ,0 +43, ,0 +28,0 +69,6 Maksymalna, obliczeniowa siła poprzeczna, pozioma H d [kn] ± 2,50 ± 2,50 ± 2,50 Zbrojenie Długo elementu [mm] 340 Prty przenoszce siły poprzeczne (l v,strop w mm) 2 Ø8 (510) 2 Ø10 (695) 2 Ø12 (825) Łoyska oporowe, stalowe 2 Ø14 2 Ø14 2 Ø14 l v,strop - długo zakotwienia prtów w stropie

136 136/212 AT /2016 Rysunek 85. Łczniki Z, Z-BS, ZXT i ZXT-BS stosowane w połczeniach elementów elbetowych na odcinkach niewymagajcych zbrojenia
