OKLEINIARKA KRAWĘDZI EBM 500 INSTRUKCJA OBSŁUGI

Transkrypt

1 OKLEINIARKA KRAWĘDZI EBM 500 INSTRUKCJA OBSŁUGI

2 I. OPIS MASZYNY DANE TECHNICZNE Spis treści II. III. PRZECHOWYWANIE I TRANSPORT MASZYNY IV. MONTAś MASZYNY V. UśYCIE I REGULACJA MASZYNY 1. UŜycie skrzynki sterowniczej 2. MontaŜ prasy 3. śelowanie obrabianego przedmiotu 4. Auto naciąganie i ucinanie materiałów do oklejenia 5. Regulacja pasa walca prasującego 6. Regulacja tylniego i przedniego urządzenia do przycinania 7. Regulacja urządzenia do walcowania 8. Regulacja urządzenia wykańczającego 9. Regulacja polerki VI. VII. ZAŁĄCZNIKI 1. wytłumaczenie znaków ostrzegawczych 2. wymiana walca 3. schemat połączeń elektrycznych SMAROWANIE I KONSERWACJA MASZYNY 2

3 I. OPIS MASZYNY Maszyna ta jest wyposaŝona w plastikowe rolki laminujące i gorący klej słuŝący do zlepiania płaskich powierzchni, smukłych desek drewnianych. Okleiniarka krawędzi EBM 500 przeznaczona jest w szczególności do oklejania prostych i zaokrąglonych laminatów, względnie oklein przy zastosowaniu stałej temperatury. Maszyna wyposaŝona jest w przyrząd utrzymujący temperaturę jak i umoŝliwiający ustawianie prędkości. II. DANE TECHNICZNE Plastikowy pas przesuwny Przedmiot obrabiany Prędkość posuwu Ciśnienie Silnik wrównywarki Silnik frezowania Silnik polerki Silnik Ŝelowania i reduktor prędkości Napięcie kociołka z klejem Silnik posuwu obrabianego przedmiotu Moc ogólna Wymiary Waga Grubość mm Wysokość mm Grubość mm Szerokość końcowa 80 mm Wysokość końcowa 160 mm m/min. 0.7 Mpa 0.35 kw x 2, rmp, 200 HZ 0.55 kw x 2, rmp, 200 HZ 0.18 kw x 2, 1400 rmp 0.75 kw, 1400 rmp 2.42 kw 1.5 kw 6.8 kw 3980 x 950 x 1660 mm 1500 kg III. PRZECHOWYWANIE I TRANSPORT MASZYNY Maszyna moŝe być przenoszona za pomocą dźwigu. Podnieść maszynę uŝywając lin przymocowanych z obu stron do podłoŝa maszyny. (zobacz fig. 1) (fig. 1) 3

4 Maszynę ustawić w suchym pomieszczeniu, gdy jest magazynowana, nieuŝywana, przykryć plastikowym workiem. UWAGA: NaleŜy zwrócić uwagę na równowagę maszyny podczas podnoszenia, nigdy nie stawać pod maszyną! IV. MONTAś MASZYNY Maszynę ustawić na równym podłoŝu, sprawdzić ją przed montaŝem maszyny. Aby mieć pewność, Ŝe maszyna jest stabilna, moŝna przymocować ją do podłoŝa. Oświetlenie nie powinno być niŝsze niŝ 500 LUX. Wokół maszyny powinno być wystarczająco miejsca, aby przeprowadzać prace naprawcze czy konserwacyjne. Maszynę naleŝy montować wg następujących kroków: 1. Usunąć opakowanie maszyny 2. PołoŜyć niwelator na stole roboczym, wyregulować sześć śrub do poziomu stołu roboczego. Poluzować śruby po wyregulowaniu. (zobacz fig. 3) (fig.3) 3. Umocować płytę wspierającą na maszynie. (fig. 4) 4. Podłączyć elektrykę, źródło powietrza oraz króciec ssący. 5. Sprawdzić napięcie elektryczne, spręŝone powietrze musi być suche. (fig.4) V. UśYCIE I REGULACJA MASZYNY 1. UŜycie skrzynki sterowniczej 4

5 1.1 uŝycie przełącznika Przełącznik kontrolny temperatury: ustawiony w pozycji 1, maszyna zaczyna ogrzewanie. Ustawiony w pozycji 0, maszyna przestaje grzać. Pomocniczy przełącznik ciepła: kiedy temperatura otoczenia jest poniŝej 18, pokrętło przesuwa się o pozycji 1, kiedy temperatura otoczenia jest powyŝej 18, pokrętło przesuwa się do pozycji uŝycie włącznika prasy Otworzyć przełącznik prądu i włączyć prąd. Ustawić temperaturę wg potrzeb uŝycia kleju. (fig.6) Włącznik przycisk prasy motoru polerującego i sprawdzić kierunki: górne koło polerujące w przeciwnym kierunku niŝ wskazówki zegara (fig. 6), dolne koło polerujące zgodnie ze wskazówkami zegara (patrząc z przodu osi silnika). JeŜeli kierunek obrotu jest zły, naleŝy natychmiast zatrzymać maszynę, wyłączyć włącznik, ustawić ponownie kierunki obrotu. Ustawić temperaturę, po 10 minutach zacząć pracę. Rozpoczynając pracę, upewnić się, Ŝe klej się rozpuścił, obracać bez obciąŝenia przez 5-10 min. Włączyć przycisk frezowania i przycinania brzegów. Włączyć przycisk rozpoczynający pracę polerki. Włączyć pas przesuwny oraz oś Ŝelującą. W zaleŝności od grubości pasa moŝna ustawić odpowiednią szybkość pracy poprzez przestawienie dźwigni modulacji częstotliwości i czasu. 2. MontaŜ prasy Wyregulować ręczną dźwignię (fig.7), obrabiany przedmiot ustawić w odpowiedniej pozycji na szynie łączącej a następnie opuścić prasę. Podczas przesuwania obrabianego przedmiotu nie jest moŝliwe przesuwanie go w prawo lub lewo. Nie wytłaczać bez wymierzenia, w przeciwnym razie moŝe dojść do przeciąŝenia i maszyna wyłączy się automatycznie. BieŜnia R pod spodem pedału musi być smarowana regularnie. (fig. 7) UWAGA: Posuw obrabianego przedmiotu jest kontrolowany przez walec, odległość miedzy dwoma elementami wynosi mm. 3. śelowanie obrabianego przedmiotu Kierunek ustawienia osi Ŝelującej: oś Ŝelujące ustawiona jest na przedzie szyny łączącej ok. 1-2 mm. (fig.8) 5

6 4. Auto naciąganie i ucinanie materiałów do oklejenia 4.1 Opis części 1. Przestawny sworzeń 2. Przestawna śruba 3. Śruba napręŝająca 4. Wzorzec rozstawienia otworów 5. Posuw od kółka ręcznego 6. Koło prasujące obrabiany przedmiot 7. Regulowana pólka z noŝami 8. Walec prasy 9. Regulowana śruba 4.2 Ustawienie Zobacz fig. 11. Przełączyć włącznik kontrolny cylindra, aby uruchomić koło walca, które pchnie obrabiany przedmiot, a koło do posuwu obrócić do przodu razem z laminatem aŝ przekroczy on pierwszy walec prasujący o ok. 15 mm. Pociągnąć z powrotem koło, pozycja między taśmą laminową a obrabianym przedmiotem powinno być zgodne z fig. 12, a obrabiany przedmiot powinien mieć odpowiednią ilość miejsca na poprawy. W innym przypadku, wg fig. 13, naleŝy poluźnić śrubę 3 i ustawić śrubę 2 a następnie z powrotem dokręcić śrubę Regulacja pasa walca prasującego (fig. 15) Pozycja pasa walca prasującego jest ustawiona względem stołu. Grubość tylniej uszczelki wynosi ok. 1 mm, a pas uszczelki walca ma ok. 1 mm elastycznej przestrzeni, co pomaga zatrzymać więcej ciśnienia w uszczelnianym przedmiocie. UWAGA: a 2 mm (zobacz fig. 15) Pas prasy moŝna ustawić poprzez poluzowanie przedniej nakrętki i ustawienie śruby. Upewnić się, Ŝe pozycja i szczelność nakrętki są dobre, a następnie tylną śrubą wyregulować ciśnienie. (fig. 16) 6

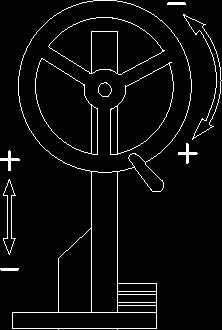

7 (fig. 16) JeŜeli ciśnienie pasa będzie między 0.4 mm-3 mm, ustawić korbę. (fig. 17) (fig. 17) 6. Regulacja tylniego i przedniego urządzenia do przycinania 6.1 Części 1. Włącznik prądu 2. Wyłącznik prądu 3. Ostrze ostatniego okrojnika 4. Nakrętka zabezpieczająca ostrze noŝa 5. Włącznik przesuwu 6. Śruba zabezpieczająca 7. Regulowany uchwyt korby 8. Silnik końcowego okrojnika 9. Cylinder 7

8 10. Podstawowa śruba zabezpieczająca 6.2 Ustawienie Poluźnić podstawową śrubę zabezpieczająca 10., moŝna przesuwać sprzęt do tyłu i do przodu. Ustawić odpowiednią pozycję, a potem dokręcić śrubę zabezpieczająca10. (fig. 19) (fig. 19) Koniec pasa musi być ułoŝony równolegle do stołu, aby to osiągnąć naleŝy poluźnić śrubę 6., obrócić korbę 7. Po ustawieniu dokręcić śrubę 6. (fig. 20) (fig. 20) Ciśnienie przedniego cylindra okrojnika wynosi Mpa, a tylniego Mpa. UWAGA: Kiedy jest za duŝo wody, moŝna nacisnąć przycisk anty wodny. 7. Regulacja urządzenia do walcowania 7.1 Części 1. Regulowany uchwyt korby 2. Trwała śruba 3. Trwała śruba do ustawiania koła kierunkowego 4. Regulowany uchwyt korby koła kierunkowego 5. Nakrętka zabezpieczająca koła kierunkowego 6. Trwała śruba półki koła prasy stałej o korpusie nachylonym 7. Nakrętka zabezpieczająca koła prasy stałej o korpusie nachylonym 8. Regulowany do góry i dołu uchwyt korby frezu 9. Regulowany do przodu i tyłu uchwyt korby frezu 10. Uchwyt korby 8

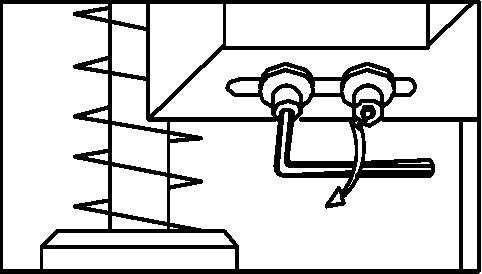

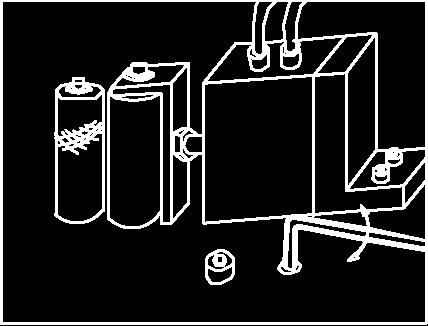

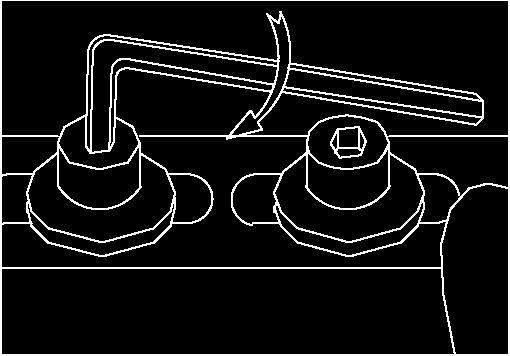

9 7.2 Ustawienie Sprawdzić ustawienie mechanizmu, poluźnić śrubę 2., przesunąć mechanizm poprzez regulację korby 1. Odległość posuwu moŝe być wyświetlona na arytmometrze. Po ustawieniu dokręcić śrubę 2. (fig. 22) (fig. 22) Ustawienie koła kierunkowego: Poluźnić śrubę 3, ustawić pozycję koła, dokręcić śrubę 3 (fig. 23). UŜyć powierzchni czołowej płyty, jako punkt wyjściowy. Poluźnić śrubę 5., ustawić korbę 4. małego okrojnika, potem ustawić koło w górę lub w dół. Po ustawieniu dokręcić wszystkie śruby. (fig. 24) (fig. 23) 9

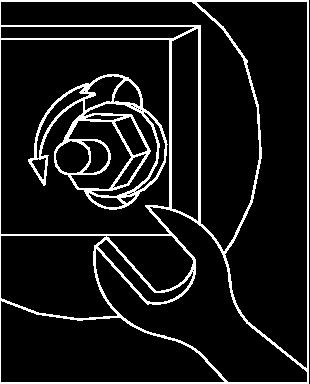

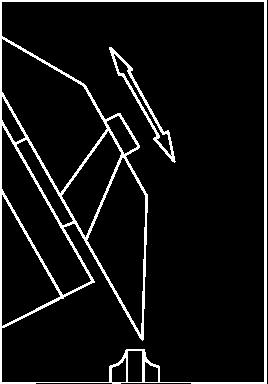

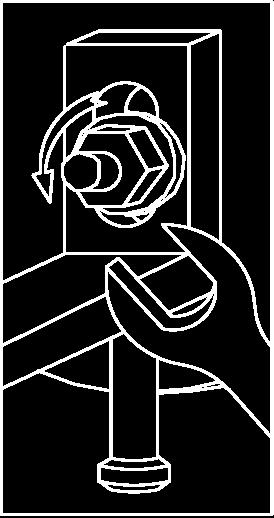

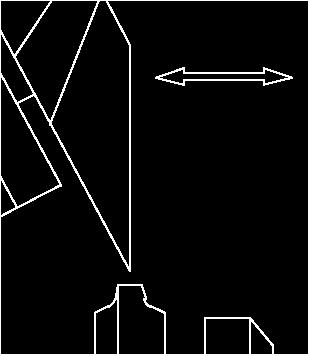

10 (fig. 24) Ustawienie koła prasy stałej o korpusie przechylonym Poluźnić śrubę 6., koło przesunąć do przodu lub tyłu, powierzchnie czołową ustawić trochę za pionową powierzchnią cięcia (fig. 25), poluźnić nakrętkę 7. koła a następnie ustawić do góry lub do dołu. Po ustawieniu dokręcić wszystkie śruby i nakrętki. (fig. 26) (fig. 25) Ustawienie frezu (fig. 26) Poluzować śrubę 9., obrócić korbę 10., potem przesunąć frez do przodu lub tyłu, po ustawieniu dokręcić śrubę. Wyregulować śrubę trwałą 8., frez przesunąć w górę lub dół, dokręcić śrubę po regulacji. (fig. 28) (fig.28) 10

11 8. Regulacja urządzenia wykańczającego Części 1. Regulowana śruba 2. Trwała nakrętka 3. Nakrętka zabezpieczająca półki koła kierunkowego 4. Regulowana korba 5. Nakrętka zabezpieczająca mocnego tyłu 6. Śruba zabezpieczająca mocnego tyłu 7. Śruba zabezpieczająca frezu 8. Regulowana korba frezu 9. Regulowana korba 10. Trwała nakrętka Ustawienie Zwrócić uwagę na pozycję mechanizmu, co do pasa. Poluźnić nakrętkę 2., przesunąć mechanizm poprzez ustawienie regulowanej śruby 1., odległość posuwu moŝe być wskazana na arytmometrze. Po ustawieniu dokręcić nakrętkę 2. (fig. 22) Ustawienie koła kierunkowego Poluźnić śrubę 3., poruszyć koło do przodu lub tyłu, uŝyć powierzchni czołowej, jako punktu orientacyjnego, poluźnić nakrętkę 5., ustawić korbę małego okrojnika 4., potem poruszyć kolo w górę lub dół. Po ustawieniu dokręcić wszystkie śruby. (fig. 23 i 24) 11

12 9. Regulacja polerki Części 1. Szkielet koła 2. Silnik elektryczny 3. Śruba regulująca wysokość 4. Korba regulująca wysokość 5. Regulowana śruba 6. Regulowana śruba 7. Tarcza do kantów 12

13 Kroki ustawienia Poruszanie koła w górę i dół: poluzować śrubę 5., nastawić korbę 4., poruszyć koło w górę i w dół, zakręcić śrubę 5. (fig. 33) (fig. 33) Poruszanie koła do przodu i tyłu: poluźnić śrubę 5 lub 6, poruszyć koło do przodu lub do tyłu. Dokręcić śruby po ustawieniu koła w odpowiedniej pozycji. Ustawienie kąt koła: poluźnić śrubę 3, ustawić kąt. Dokręcić śrubę 3 po ustawieniu. VI. SMAROWANIE I KONSERWACJA MASZYNY Lp. System Objaśnienie konserwacji 1 Czyszczenie Eliminacja maszyny kurzu poprzez spręŝone 2 Zasilanie łańcucha powietrze Dodać olej po eliminacji kurzu 3 Tarcza Dodać olej po sprawdzeniu spręŝyny wspierającej 4 Króciec odsysający 5 System próŝniowy 6 System posuwny OpróŜnić rurę Sprawdzić ciśnienie, olej, oczyszczacz wody Oczyścić łańcuchy, sprawdzić Oczyścić łańcuch z Codziennie Co tydzień Co miesiąc Uwagi Olej silnikowy Olej silnikowy SpręŜone powietrze Olej Masło 13

14 7 System elektryczny 8 System cięć 9 Konserwacja napędu kurzu, dodać olej Wyłącznik awaryjny, sprawdzić panel elektryczny Tylne, przednie ścięcie orbity, dodać olej Przednie, tylnie cięcie płyty, sprawdzić przednie klocki Wspornik, spust, klocek pochyły Sprawdzić i wyczyścić rozwiertak cięć Sprawdzić i oczyścić klocek kierunkowy i urządzenia tnące Oczyścić nieruchomą oś podającą klej Oczyścić kociołek z klejem Oczyścić koło polerujące Pierwszy raz po 320 godz. Drugi raz po godz. Po kaŝdych 2000 godz. SpręŜone powietrze Olej silnikowy Olej silnikowy Wymienić olej przekładniowy Wymienić olej przekładniowy Wymienić olej przekładniowy 14

15 VII. Załączniki 1. Wyjaśnienie ostrzeŝeń C A --- NIE DOTYKAĆ! Ta naklejka umiejscowiona jest na kociołku do kleju B --- Odstęp dwóch części jest między mm, przełącznik posuwy porusza się bardziej w lewo, prowadzący koniec pasa jest dłuŝszy. Występuje na linii zasilającej kociołka z klejem. C --- NIE ZBLIśAĆ SIĘ DO PRACUJACEGO FREZU! Występuje na linii zasilającej kociołka z klejem. 2. Wymiana frezu Kiedy ostrze frezu nie jest jednakowy z wymaganiami, naleŝy zdjąć frez i zmienić kierunek ostrza frezu i zamontować nowy frez. 15

16 3. Schemat połączeń elektrycznych 16

17 17
