1 Cięcie pilarką tarczową Pilarka tarczowa Pilarka tarczowa to elektronarzędzie słuŝące do wykonywania cięć prostoliniowych oraz do szybkiego przecinania elementów o duŝym przekroju lub rozmiarach: desek, krokwi lub profili z tworzyw sztucznych a takŝe (przy zastosowaniu odpowiedniego ostrza) elementów metalowych takich jak płaskowniki i profile stalowe. MoŜna ją takŝe zastosować do przecinania płyty warstwowej. Głębokość cięcia jest regulowana i zaleŝy od wielkości oraz mocy urządzenia. Pilarka tarczowa jest wyposaŝona w osłonę i uchylną stopę o moŝliwości ustawienia kąta od 0 do 45 o, pozwalającą na cięcia skośne. Po odpowiednim zamocowaniu do stołu warsztatowego moŝe być równieŝ uŝywana jako narzędzie stacjonarne.

2 Pilarka tarczowa budowa a rękojeść b blokada wyłącznika c podziałka od 0 o do 45 o d regulacja nachylenia piły e stopa f tarcza g ruchoma osłona tarczy h nakrętka mocująca Polecane produkty : Rys.1 Ferm FDCS-185 Rys. 2 Ferm FPCS-1800

3 Rys. 3 WORX WU 433 Rys. 4 WORX WT 431 KE Revolver Wybór ostrza Typ ostrza Rodzaj ciętego materiału Typ cięcia drewno pełne, twarde lub cięcie bardzo wydajne, kruche, płyty, krokwie, wykonywane zgodnie z bale, surowe płyty kierunkiem włókien paździerzowe zęby haczykowe zęby pochylone ostrze węglikowe z ostrze węglikowe z ostrze węglikowe typu HM SUPER z cienkie elementy drewniane, twarde lub kruche, sklejka, płyty laminowane drewno pełne twarde, zwarte lub kruche, płyty gipsowe, materiały izolacyjne drewno cienkie, zwarte, pokryte lub nie pokryte laminatem elementy oklejane, wszystkie płyty drewniane i paździerzowe (jedno lub dwustronne), cienie tworzywa sztuczne, pleksiglas, laminaty cięcie delikatne, wykonywane zgodnie z kierunkiem włókien lub w poprzek cięcie szybkie, wykonywane zgodnie z kierunkiem włókien delikatne i szybkie cięcie, wykonywane zgodnie z kierunkiem włókien lub w poprzek cięcie bardzo delikatne, powierzchnia bez odprysków

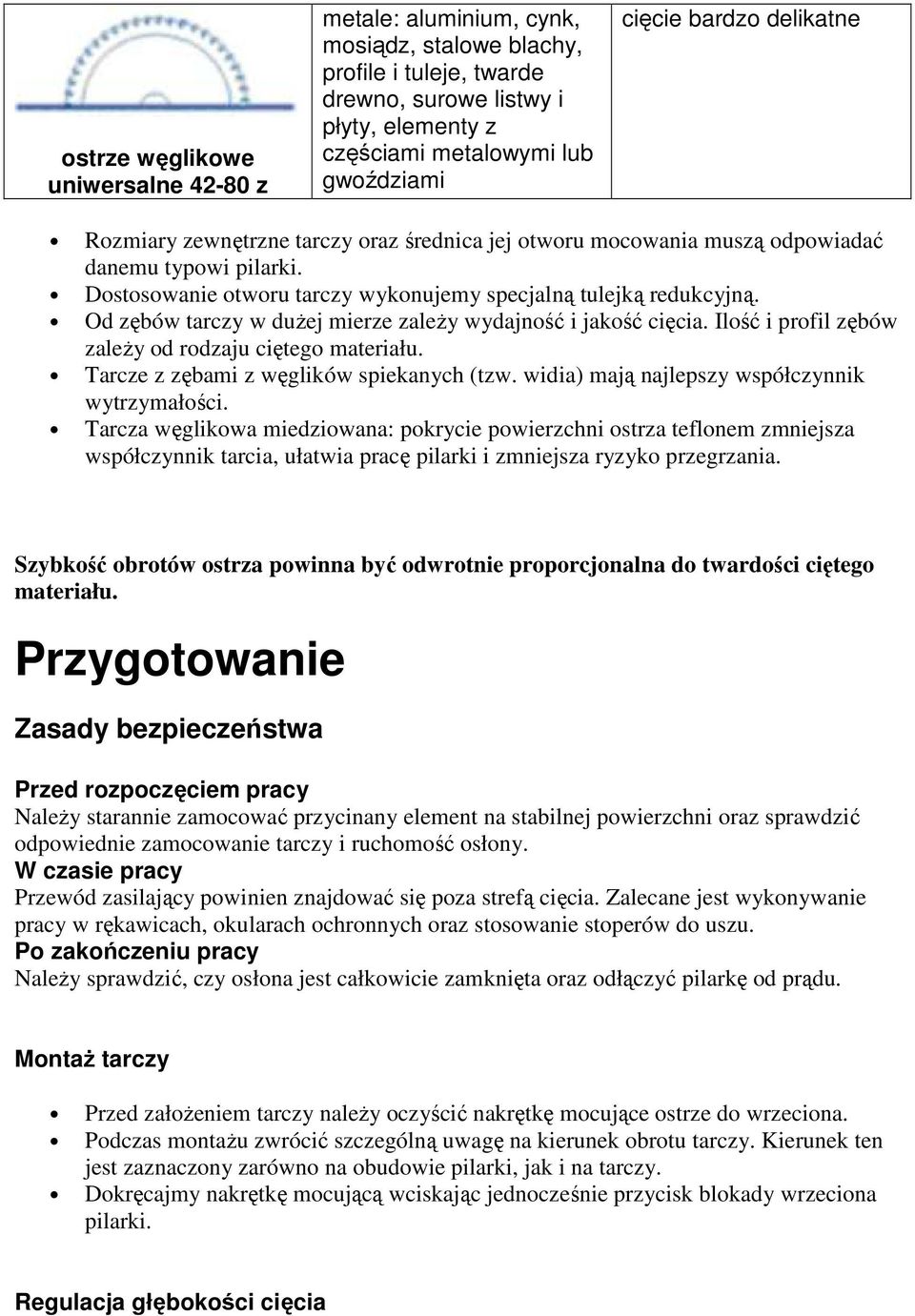

4 ostrze węglikowe uniwersalne z metale: aluminium, cynk, mosiądz, stalowe blachy, profile i tuleje, twarde drewno, surowe listwy i płyty, elementy z częściami metalowymi lub gwoździami cięcie bardzo delikatne Rozmiary zewnętrzne tarczy oraz średnica jej otworu mocowania muszą odpowiadać danemu typowi pilarki. Dostosowanie otworu tarczy wykonujemy specjalną tulejką redukcyjną. Od zębów tarczy w duŝej mierze zaleŝy wydajność i jakość cięcia. Ilość i profil zębów zaleŝy od rodzaju ciętego materiału. Tarcze z zębami z węglików spiekanych (tzw. widia) mają najlepszy współczynnik wytrzymałości. Tarcza węglikowa miedziowana: pokrycie powierzchni ostrza teflonem zmniejsza współczynnik tarcia, ułatwia pracę pilarki i zmniejsza ryzyko przegrzania. Szybkość obrotów ostrza powinna być odwrotnie proporcjonalna do twardości ciętego materiału. Przygotowanie Zasady bezpieczeństwa Przed rozpoczęciem pracy NaleŜy starannie zamocować przycinany element na stabilnej powierzchni oraz sprawdzić odpowiednie zamocowanie tarczy i ruchomość osłony. W czasie pracy Przewód zasilający powinien znajdować się poza strefą cięcia. Zalecane jest wykonywanie pracy w rękawicach, okularach ochronnych oraz stosowanie stoperów do uszu. Po zakończeniu pracy NaleŜy sprawdzić, czy osłona jest całkowicie zamknięta oraz odłączyć pilarkę od prądu. MontaŜ tarczy Przed załoŝeniem tarczy naleŝy oczyścić nakrętkę mocujące ostrze do wrzeciona. Podczas montaŝu zwrócić szczególną uwagę na kierunek obrotu tarczy. Kierunek ten jest zaznaczony zarówno na obudowie pilarki, jak i na tarczy. Dokręcajmy nakrętkę mocującą wciskając jednocześnie przycisk blokady wrzeciona pilarki. Regulacja głębokości cięcia

5 Regulujemy wysokość ustawienia korpusu pilarki względem jej stopy. Najlepsze efekty osiągniemy, gdy głębokość "wystawienia ostrza" nie przekroczy grubości ciętego materiału o więcej niŝ 5 mm. NaleŜy sprawdzić, czy przycinany element nie zawiera sęków, śrub, gwoździ itp. Mocowanie elementu Obrabiany materiał naleŝy zamocować zaciskami śrubowymi na stabilnej powierzchni w taki sposób, aby nie drgał i nie uginał się podczas pracy. Dla ochrony warstwy dekoracyjnej (okleiny lub laminatu), pomiędzy zacisk a przycinany materiał, naleŝy włoŝyć drewnianą podkładkę. Trzeba pamiętać o tym, aby ciąć zawsze po stronie nie pokrytej okleiną, aby uniknąć odprysków. Na materiale wykreślamy linię przyszłego cięcia uwzględniając typ zębów i grubość ostrza. Przed rozpoczęciem pracy naleŝy sprawdzić zamocowanie tarczy, swobodę ruchu osłony i prawidłowe ustawienie wszystkich regulacji. Cięcie Przed rozpoczęciem cięcia sprawdzamy, czy przewód zasilający znajduje się poza strefą cięcia. Ustawiamy znacznik miarki na wykreślonej linii cięcia i czekamy, aŝ tarcza osiągnie maksymalne obroty. Stopa pilarki powinna być w ciągłym kontakcie z powierzchnią przycinanego elementu. Nie wolno wyciągać ostrza w trakcie pracy pilarki. Pilarkę przesuwamy powoli, bez nadmiernego nacisku. Prowadzimy narzędzie po linii prostej, co pozwoli nam uniknąć zarysowania lub przegrzania tarczy pilarki. Cięcie przeprowadzamy aŝ do całkowitego zamknięcia się osłony. Cięcie proste (pod kątem 90 o ) Jeśli chcemy przeprowadzić cięcie równolegle do krawędzi deski lub płyty, powinniśmy zastosować prowadnicę do cięć równoległych. NaleŜy zmierzyć odległość pomiędzy ostrzem a krawędzią stopy, co pozwoli na precyzyjne dopasowanie prowadnicy. W przypadku cięcia w środku płyty lub gdy cięcie nie jest równoległe do krawędzi, moŝemy uŝyć jako prowadnicy listwy lub szyny zamocowanej zaciskami śrubowymi do ciętego materiału (jeśli cięty materiał posiada warstwę laminatu lub okleiny naleŝy pamiętać o włoŝeniu przekładki pomiędzy zacisk a materiał cięty).

6 Popularne pilarki tarczowe przeznaczone dla majsterkowiczów, pozwalają na cięcie materiałów o głębokości maksymalnej do 68 mm. Ciecie skośne (do 45 o ) Ustawiamy nachylenie korpusu piły w stosunku do stopy korzystając z podziałki wycechowanej na prowadnicy regulacji ustawienia kąta. Przed cięciem właściwym wykonujemy próbę na innym kawałku ciętego materiału, w celu sprawdzenia zgodności znacznika miarki z wykreślonym torem cięcia. Sprawdzamy, na jaką głębokość, poniŝej dolnej krawędzi przycinanego elementu, wystaje ostrze. Głębokość cięcia zaleŝy od kąta nachylenia. Ustawiamy głębokość cięcia tak aby nie przekraczała ona grubości ciętego materiału o więcej niŝ 5 mm W zaleŝności od miejsca cięcia uŝywamy prowadnicy do cięć równoległych lub szyny. Ostrzenie Tarcza powinna zawsze być dobrze naostrzona. NaleŜy systematycznie sprawdzać stan zębów. Tępe ostrze nadmiernie się nagrzewa co doprowadzić moŝe do zapalenia się ciętego elementu drewnianego. Stół pilarski Pilarkę moŝemy takŝe uŝywać po zamocowaniu pod blatem stołu. Cięcia proste lub skośne będą więc wykonywane w pozycji odwróconej. Sprawdzamy zamocowanie urządzeń zabezpieczających. Konserwacja Przed przystąpieniem do czynności konserwacyjnych, naleŝy bezwzględnie odłączyć pilarkę od prądu. Czyścimy ją pędzlem lub spręŝonym powietrzem. Nie zaleca się stosowania rozpuszczalnika. NaleŜy równieŝ regularnie sprawdzać wszystkie części ruchome oraz stan zuŝycia szczotek węglowych i ostrość tarczy.
