1 sportler wyczynowiec wśród opraw

2 sportler wyczynowiec do hal sportowych Obiekty sportowe stawiają szczególne wymagania instalacjom oświetleniowym. Wymagania te są tak zróżnicowane, jak pięciobój nowoczesny. Na szczęście istnieją takie oprawy, jak właśnie sportler, które z natury rzeczy są równie wszechstronne. Niezależnie od tego, czy potrzebne są różne techniki świetlne ze względu na duże różnice między wysokościami montażu punktów świetlnych, różne metody montażu, skuteczne przeciwdziałanie oświetleniu czy też bardzo zróżnicowane poziomy strumienia świetlnego, te oprawy pozostają w grze. Wyczynowców po prostu nie da się tak łatwo wybić z rytmu. 5 -lat g w ara n cji* Bieżące parametry opraw LED można znaleźć na stronie *Warunki gwarancji producenta na oprawy LED zawiera dokument

3 DALI =BLTf IP 40 Rekordy w dyscyplinach technicznych Bardzo dobre przeciwdziałanie olśnieniu UGR 19 Efektywna technika świetlna z Individual.Lens.Optic Poziomy mocy od do lm Zdolność działania w temperaturze otoczenia do +35 C Możliwość montażu na szynie nośnej Regulacja uwarunkowana światłem dziennym i monitorowanie obecności na zapytanie Trwałość h L80/B10 Individual.Lens.Optic SOHB SOHTB szerokostrumieniowy wąsko-/szerokostrumienio

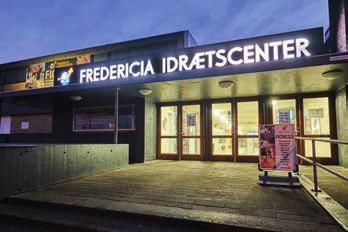

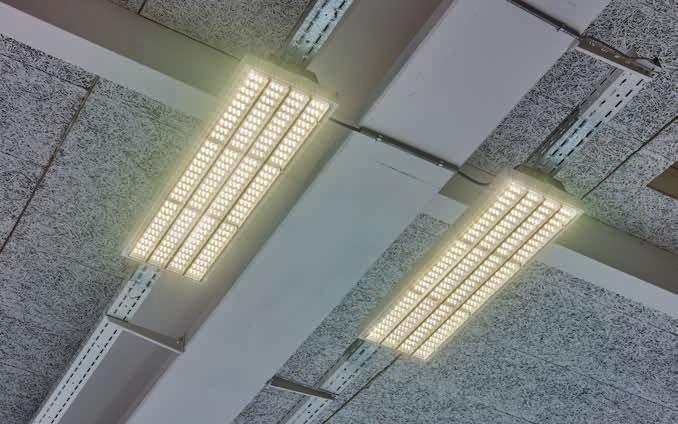

4 Efektywne oświetlenie LED wyczynów sportowych Sala do badmintona zużywa o 50% energii mniej Sala do badmintona w centrum sportoworekreacyjnym Fredericia Idrætscenter została wyposażona w energooszczędne oświetlenie LED. Nowe oświetlenie nie tylko wychodzi na dobre środowisku, ale także zapewnia długofalowe oszczędności w miejskim budżecie. W hali o powierzchni m² wymieniono przestarzałe oprawy 4x58 W z konwencjonalnymi źródłami światła na energooszczędne oprawy halowe LED sportler. Nowe oświetlenie zużywa o 6000 W/h mniej prądu. Przekłada się to na zmniejszenie zużycia energii na oświetlenie hali oraz kosztów prądu o około 50%. Stare oprawy wymieniono 1:1 w trakcie remontu, montując oprawy sportler w tych samych szynach nośnych. Hala sportowa została w ten sposób doskonale oświetlona przez 56 opraw LED z szerokostrumieniową techniką świetlną Individual.Lens.Optic (I.L.O.) rozmieszczonych w nachylonej połaci dachowej. Nowe rozwiązanie jest tym bardziej efektywne, że inteligentny sterownik pilnuje, aby światło było włączane tylko wtedy, gdy w hali ktoś przebywa. Średnie natężenie oświetlenia na poziomie użytkowania, czyli placu gry, wynosi 580 lx. Ze względu na wysoką trajektorię lotek w sali do badmintona szczególnie dużą rolę odgrywa przeciwdziałanie olśnieniu. Na szczęście wskaźnik UGR nowej instalacji wynosi 19, dzięki czemu światło w żadnej sytuacji nie przeszkadza w grze. Oprawa LED sportler LED z nowatorską techniką świetlną Individual.Lens.Optic. (I.L.O). Zastosowanie w halach sportowych do wszystkich dyscyplin: piłki nożnej, piłki ręcznej, koszykówki, badmintona, squasha, unihokeja...

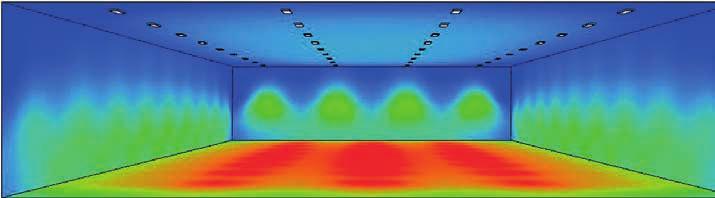

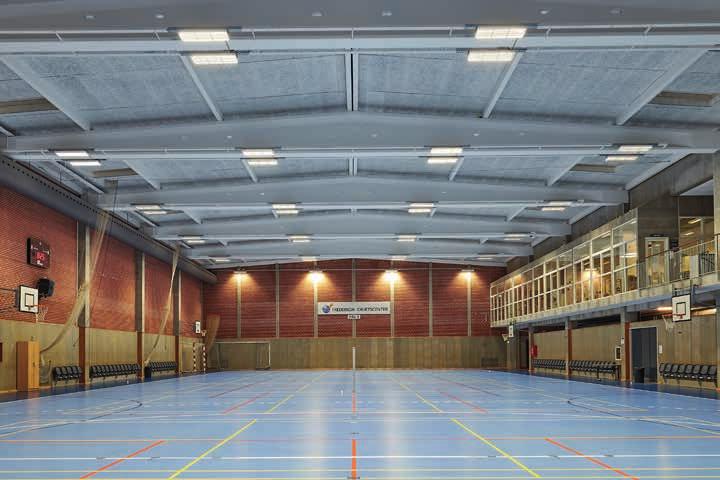

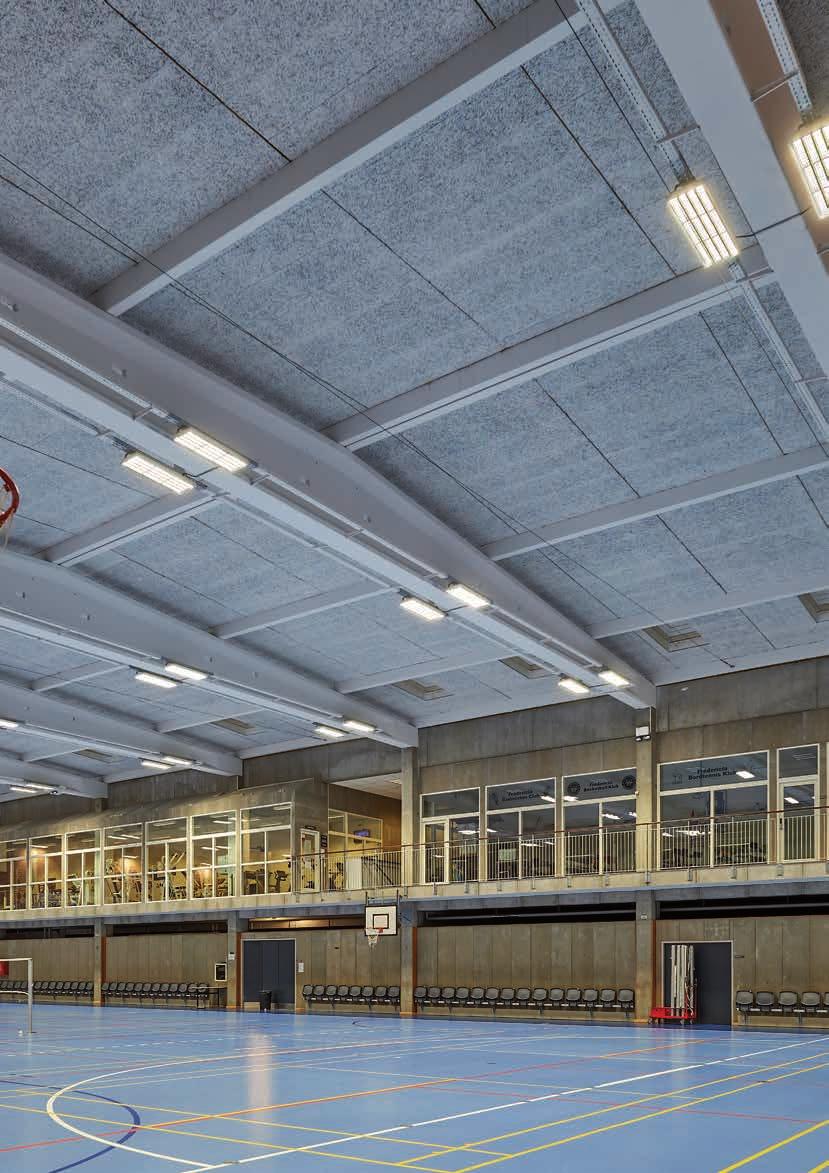

5 Hala sportowa jest równomiernie i efektywnie oświetlona przez 56 opraw LED z szerokostrumieniową techniką świetlną Individual.Lens.Optic (I.L.O.) Inteligentny sterownik pilnuje, aby światło było włączane tylko wtedy, gdy w hali ktoś przebywa, co przynosi dodatkowe oszczędności. Dane projektu Inwestor Fredericia Idrætscenter, DK Oświetlenie es-light aps., Fredensgade 35, DK-5000 Odense C Elektroinstalator Lindpro a/s, Brovadvej 51, DK-7000 Fredericia Planowanie SOHTB/1000 LED Średnie natężenie oświetlenia:poziom użytkowania 580 lx, UGR=19 Luminancja Natężenie oświetlenia Natężenie oświetlenia (lx)

6 Projektowanie hali sportowej Hala sportowa W przypadku nachylonej połaci dachowej zalecamy indywidualne obliczenie światła. Wysokość montażu MH = 7 m Berechnungsgrundlage/Zeichenerklärung E = Nennbeleuchtungsstärke E m = Średnie natężenie oświetlenia (Hala) E m 1/3 = Średnie natężenie oświetlenia (1/3 Hala) Nutzebene = 0,0 m Reflexionsgrade ρ = 0,7 (Decke)/ 0,5 (Wand)/ 0,3 (Boden) a 1 / a 2 / a 3 = Längsabstand b 1 / b 2 = Querabstand G 1 = E min : E m Lampa: LED LF % 50% sportler do świetlówki Mniej opraw + Oszczędność energii Typ Rodzaj źródła E Cztery oprawy Moc łączna (z TE) a 1 a 2 a 3 b 1 b 2 G 1 E m E m 1/3 SOHB/700 LED lx 4 x 9 = 36 4,039 kw 2,50 m 5,00 m 5,00 m 2,25 m 7,50 m 1 : 1,3 370 lx 320 lx SOHB/700 LED lx 4 x 12 = 48 5,386 kw 1,88 m 3,75 m 3,75 m 2,25 m 7,50 m 1 : 1,3 500 lx 420 lx SOHB/1000 LED lx 4 x 6 = 24 4,042 kw 3,75 m 7,50 m 7,50 m 2,25 m 7,50 m 1 : 1,3 370 lx 330 lx SOHB/1000 LED lx 4 x 9 = 36 6,062 kw 2,50 m 5,00 m 5,00 m 2,25 m 7,50 m 1 : 1,3 550 lx 480 lx SOHB/1300 LED lx 3 x 6 = 18 4,041 kw 3,75 m 7,50 m 7,50 m 4,50 m 9,00 m 1 : 1,3 370 lx 330 lx SOHB/1300 LED lx 4 x 6 = 24 5,388 kw 3,75 m 7,50 m 7,50 m 2,25 m 7,50 m 1 : 1,3 500 lx 430 lx SOHTB/700 LED lx 4 x 9 = 36 4,039 kw 2,50 m 5,00 m 5,00 m 2,25 m 7,50 m 1 : 1,3 380 lx 340 lx SOHTB/700 LED lx 4 x 12 = 48 5,386 kw 1,88 m 3,75 m 3,75 m 2,25 m 7,50 m 1 : 1,3 510 lx 460 lx SOHTB/1000 LED lx 4 x 6 = 24 4,042 kw 3,75 m 7,50 m 7,50 m 2,25 m 7,50 m 1 : 1,3 390 lx 350 lx SOHTB/1000 LED lx 4 x 9 = 36 6,062 kw 2,50 m 5,00 m 5,00 m 2,25 m 7,50 m 1 : 1,3 580 lx 520 lx SOHTB/1300 LED lx 3 x 6 = 18 4,041 kw 3,75 m 7,50 m 7,50 m 4,50 m 9,00 m 1 : 1,3 400 lx 360 lx SOHTB/1300 LED lx 4 x 6 = 24 5,388 kw 3,75 m 7,50 m 7,50 m 2,25 m 7,50 m 1 : 1,3 520 lx 470 lx Inne dobre oprawy do obiektów sportowych: quanta-qnlt, THLA i THLE

7

8 sportler LTs=fBi1 IP 40 Montaż: Zwieszane Nastropowe Obudowa: Korpus z blachy stalowej malowanej proszkowo Technika świetlna SOHB: Individual.Lens.Optic; PMMA Rozsyłanie światła bezpośredni szerokostrumieniowy Technika świetlna SOHTB: Individual.Lens.Optic; PMMA Rozsyłanie światła bezpośredni wąsko-/szerokostrumieniowy Źródło światła: LED SDCM 3 CRI 80 / 4000K Przełączanie: Dostępne różne rodzaje układów Elektroniczny sterownik 230 V 50 Hz Pozostałe: Przyłącze elektryczne poprzez przewód połączeniowy 2,3 m Grupowe łączenie na zapytanie Akcesoria: Zestaw adaptacyjny DW 235/80 do montażu nastropowego oraz zestaw KKH 4 do zawieszenia łańcuchowego, należy zamówić osobno Czujniki: regulacja uwarunkowana światłem dziennym i monitorowanie obecności na zapytanie sportler-sohb/700 LED B SOHB/0700 IP40 LED lm 840 SOHTB/1000 IP40 LED lm 840 SOHB/1300 IP40 LED lm 840 η LB 100 % η LB 100 % η LB 100 % lm/w 131 lm/w 132 lm/w 132 bezpoś./pośred. 100/0 % bezpoś./pośred. 100/0 % bezpoś./pośred. 100/0 % UGR pop./pod. 22,0/22,2 UGR pop./pod.g. 19,0/19,1 UGR pop./pod. 22,0/22,2 Wymiary Typ Rodzaj źródła LxBxH/DxH A1 A4 KE X/Y SOH./0700 LED 688 x 340 x / 0 SOH./1000 LED 1013 x 340 x ,5 / 0 SOH./1300 LED 1338 x 340 x / 0 X KE Y Zwieszane DW 235/ DW 235/30 Nastropowe KKY KKH 4 KKH 4 DH KKH

9 sportler-sohb/1000 LED sportler-sohtb/1300 LED B B Produkty Typ Typ źródło PSys [W] Kolor Zasilacz LxBxH Nr artykułu G Individual.Lens.Optic bezpośredni szerokostrumieniowy sportler-sohb/0700 IP40 LED 14700lm vw TE 688 x 340 x ,40 DALI 688 x 340 x ,40 sportler-sohb/1000 IP40 LED 22200lm vw TE 1013 x 340 x ,00 DALI 1013 x 340 x ,00 sportler-sohb/1300 IP40 LED 29600lm vw TE 1338 x 340 x ,40 DALI 1338 x 340 x ,40 Individual.Lens.Optic bezpośredni wąsko-/szerokostrumieniowy sportler-sohtb/0700 IP40 LED 14800lm vw TE 688 x 340 x ,40 DALI 688 x 340 x ,40 sportler-sohtb/1000 IP40 LED 22200lm vw TE 1013 x 340 x ,00 DALI 1013 x 340 x ,00 sportler-sohtb/1300 IP40 LED 29600lm vw TE 1338 x 340 x ,40 DALI 1338 x 340 x ,40 Accessories Typ Kolor Material Szczegóły Nr artykułu V G Protection Osłona dachowa DH /0700 vw St dla worker, sportler ,50 DH /1000 vw St dla worker, sportler ,20 DH /1300 vw St dla worker, sportler ,80 Montaż Łańcuch do zwieszania KK me St Łańcuch l=30m, dla SDT, SDT Basic, ATS, opraw ,60 zwisających KKH 4 me St Zestaw do zawieszenia łańcuchowego z karabińczykiem ,11 do worker, sportler KKY 2 me St Łańcuch zestaw karabińczykiem dla Y zawieszenia ,03 Mocowanie do sufitu DW 235/80 vw St dla worker, sportler ,00

10 Wskazówka dotycząca montażu Montaż natynkowy DW 235/80 DW 235/30 Montaż zwieszany

11 Akcesoria do montażu na szynach nośnych 1 Szyna nośna bez okablowania SDT-Basic 1 Złączka szyny nośnej SDTV 1 Mocowanie oprawy BW-SDT 4 Kątownik SDT-WA 1 Zawieszenie (łańcuch) KK Akcesoria Typ Kolor Material Details Nr artykułu V G Design Profil maskujący SDBAV 1500 vw St l=7x219=1533mm dla SDT Basic ,85 Montaż Łańcuch do zwieszania KK me St Łańcuch l=30m, dla SDT, SDT Basic, ATS, opraw ,60 zwisających SDT -WA me St dla SDT Basic ,25 Struktura Mocowanie oprawy BW-SDT vw St SDT zestaw montażowy dla sportler, worker ,88 Szyna nośna SDT Basic 1500/II vw St.galv. l=3070mm 2,6kg dla opraw zawieszanych ,60 SDT Basic 1500/III vw St.galv. l=4605mm 3.9kg dla opraw zawieszanych ,90 Mounting rail connector SDTV me St.galv. dla SDT ,22

12 Oprawy do obiektów sportowych quanta A /17 MA/SCH Możeiwe zmiamy THL. LED Zdjęcie Strona 2 4,5, nednapa shutterstock Jake Campbell, Kiel DE Fredericia Idrætscenter, Fredericia DK Andrey Kiselev Fotolia Boris Golz, Arnsberg DE IGS - Integrierte Gesamtschule, Nienburg, DE Robert Endres Regiolux GmbH DE Sporthalle Bergtheim, Bergtheim, DE Regiolux Made in Germany FSC DE,GB FR, NL,PL REGIOLUX Polska Sp.z.o.o. ul. Rzeżnicza Wroclaw M buiro@regiolux.pl Regiolux GmbH Hellinger Straße 3 D Königsberg T F info@regiolux.de
