1 SDT-system LED Różnorodność dla idealnej linii świetlnej

2 2 System SDT Dla każdego zastosowania odpowiednie rozwiązanie System SDT jest dobrym rozwiązaniem w każdej sytuacji. Nasz system szybkiego montażu umożliwia ekonomiczne oświetlenie różnych powierzchni. Znakomicie się sprawdza jako oświetlenie w przemyśle, produkcji, logistyce i handlu. Rozmaite technologie i różnorodność rozwiązań pozwoli Państwo dobrać optymalne rozwiązanie. SDGO SDGL SDGV Individual.Lens.Optic lm UGR 19 IP20 / IP54 Linear.Lens.Profil lm UGR 22 IP20 Dyfuzor + odbłyśnik lm UGR 25 IP20 / IP40 / IP54 5 -lat g w ara n cji* Bieżące parametry opraw można znaleźć na stronie *Warunki gwarancji producenta na oprawy LED zawiera dokument leadmin/regiolux/service/garantie/warranty_led_pl.pdf

3 3 Spis treści 4 Zalety Individual.Lens.Optic 6 Zalety Linear.Lens.Profil 8 Zalety opraw SDGV 10 Opis linii świetlnych SDT LED 13 Szyny nośne IP 20/40/54 14 Przegląd komponentów systemu IP20 16 Element nośny Individual.Lens.Optic IP20 26 Element nośny Linear.Lens.ProfilP20 37 Element nośny SDGV 38 Zaślepka IP20 40 Czujniki zintegrowane w szynach SDT IP20 42 Akcesoria IP20 46 Przegląd komponentów systemu IP40/54 48 Element nośny IP40 50 Akcesoria IP40 52 Element nośny Individual.Lens.Optic IP54 58 Element nośny IP54 60 Zaślepka IP54 61 Czujniki zintegrowane w szynach SDT IP54 62 Akcesoria IP54 63 Odbłyśniki

4 4 Individual.Lens.Optic Element nośny SDGO SDGOB SDGOTB SDGOT SDGOH SDGODA szerokostrumieniowy wąsko-/szerokostrumienio wąskostrumieniowy bardzo wąskostrumieniowy podwójnie asymetryczny

5 DALI z N LT f IP 20 d IP 54 5 Perfekcja w paśmie świetlnym Bardzo dobre parametry przeciwolśnieniowe (UGR 19, zdatne do oświetlenia stanowiska pracy z monitorem ekranowym) 5 rodzai optyk, różne strumienie do wszystkich zastosowań Równomierne rozpraszanie światła przez matową krawędź Ciągła optyka dla równomiernego efektu. IP 54 Gotowość na większe wymagania IP54 Zastosowanie Trwałość h L80/B10 bez silikonu Nowy mechanizm zapięcia Z zapięciem na wcisk, oczywiście niewymagającym użycia narzędzi również dla IP54

6 6 Linear.Lens.Profil Element nośny SDGL SDGLB SDGLT SDGLH SDGLDA SDGLK szerokostrumieniowy wąskostrumieniowy bardzo wąskostrumieniowy podwójnie asymetryczny rozsyłanie rozproszone 46 54

7 DALI zn LT f IP 20 7 Efektywność w paśmie świetlnym Wysoka skuteczność świetlna aż do 159 lm/w Strumień świetlny aż do 17000lm 5 technik świetlnych dla wszystkich zastosowań Ciągłe optyka, nieprzerwana linia świ etlna Trwałość h L80/B SDGLK: równomierne oświetlenie, światło pośrednie

8 8 Dyfuzor wraz z odbłyśnikiem Element nośny SDGV Trwałość h L80/B SDGV 55 SDGV+SDFB SDGV+SDFT SDGV+SDFH SDGV+SDFA rozsyłanie swobodne szerokostrumieniowy wąskostrumieniowy bardzo wąskostrumieniowy podwójnie asymetryczny 43

9 + DALI zn LZ T f IP 20 f IP 40 d IP 54 9 Ekonomia w paśmie świetlnym Solidna nośny Technikę świetlną można za pomocą niewielkich luster wysokiej wydajności MIRO-SILVER Asymetryczne reflektor o oświetlenia ścian dla oświetlenia płaskiej ścianie SDGVL: harmonijne ciągłe optyk SDGV SDGS wyposażone w uszczelki, stosowane w obszarach gdzie wymagana jest wyższa szczelność. SDGS: dopuszczone do użytkowania w miejscach pracy z zagrożeniem ogniowym Human Centric Lighting Nadszedł właściwy moment Nie tylko dlatego, że dysponujemy już wiedzą objaśniającą sposób postrzegania przez nas światła dziennego, ale także dlatego, że wspomaganie zegara biologicznego sprzyja naszemu zdrowiu. W starzejącym się społeczeństwie optymalne otoczenie świetlne może mieć szczególnie dobroczynne działanie, ponieważ zdrowie jest dla niego najcenniejsze. Technologia już istnieje Nowe zdobycze wiedzy można obecnie bez żadnego problemu wykorzystać w coraz bardziej zdigitalizowanym i zinformatyzowanym świecie. Do dyspozycji są nie tylko małe i wydajne źródła światła w postaci techniki LED, ale także układy sterowania, które umożliwiają tak kompleksową dynamizację światła. Chociaż oświetlenie Human Centric Lightning pobiera więcej energii, można to zrekompensować niższymi wartościami zużycia nowoczesnej techniki LED. 900 lx 700 lx 500 lx 06:00 09:00 12:00 15:00 18:00

10 10 Pasmo świetlne LED SDT SDT LED IP20 Individual.Lens.Optic Linear.Lens.Profil Kierowanie światła stałe ruchome stałe ruchome bezpośrednie rozsyłanie swobodne bezpośredni rozproszony/ pośredni rozsył światła szerokostrumieniowy SDGOB 4000 lm 6000 lm 8000 lm wąsko-/szerokostrumieniowy SDGOTB 4000 lm 6000 lm 8000 lm wąskostrumieniowy SDGOT 4000 lm 6000 lm 8000 lm SDGVOB 8000 lm lm SDGVOTB 8000 lm lm SDGVOT 8000 lm lm bardzo wąskostrumieniowy SDGOH 8000 lm SDGVOH 8000 lm lm SDGLK SDGLB SDGLB lm 5500 lm 7000 lm 4900 lm 5700 lm 7500 lm lm SDGVLK lm SDGVLB 7500 lm lm SDGLT SDGLT lm 5800 lm 7500 lm lm SDGVLT 7500 lm lm SDGLH 7500 lm SDGVLH lm podwójnie asymetryczny SDGODA 4000 lm 6000 lm rozsył asymetryczny SDGLDA 4800 lm 5700 lm 7500 lm Ta SDT LED-System IP lm lm lm 8000 lm lm lm Individual.Lens.Optic SDG(V)O C C 10 C C 10 C C 10 C C SDGSO C C -20 C C -20 C C Linear.Lens.Profil SDG(V)L C C 10 C C 10 C C 10 C C 10 C C SDG(V)LK C C 10 C C 10 C C 10 C C Dyfuzor+Odbłyśnik SDGVL C C 10 C C 10 C C 10 C C SDGV C C 25 C+ 10 C C SDGS 54 0 C C 25 C+ 0 C C W sprawie innych zakresów temperatury należy złożyć zapytanie..

11 11 IP40 IP54 Dyfuzor + Odbłyśnik Dyfuzor + Odbłyśnik Individual.Lens.Optic Dyfuzor + Odbłyśnik ruchome ruchome stałe stałe SDGVL 4400 lm 5200 lm 7000 lm SDGV 4200 lm 5100 lm lm SDGS 4200 lm 5100 lm lm SDGVL + SDFBL 4400 lm 5200 lm 7000 lm SDGV + SDFB 4200 lm 5100 lm lm SDGSOB 6000 lm 8000 lm lm SDGS + SDFB 4200 lm 5100 lm lm SDGSOTB 6000 lm 8000 lm lm SDGVL + SDFTL 4400 lm 5200 lm 7000 lm SDGV + SDFT 4200 lm 5100 lm lm SDGSOT 6000 lm 8000 lm lm SDGS + SDFT 4200 lm 5100 lm lm SDGSOH 8000 lm lm SDGSODA 6000 lm SDGS + SDFH 4200 lm 5100 lm lm SDGVL + SDFAL 4400 lm 5200 lm 7000 lm SDGV + SDFA 4200 lm 5100 lm lm SDGS + SDFA 4200 lm 5100 lm lm N SDT LED-System wraz z baterią 3h. IP lm lm lm 8000 lm Individual.Lens.Optic 20 SDGODA SDGOT SDGOB 54 SDGSOB, SDGSOH Linear.Lens.Profil 20 SDGLDA SDGLB, SDGLK SDGLT Dyfuzor+Odbłyśnik 20 SDGVL 40 SDGV 54 SDGS Oświetlenie awaryjne B3 do ET i DALI, do innych typów na zapytanie. Temperatura otoczenia Ta: Oświetlenie awaryjne B3 z dopuszczeniem do 25 C.

12 12 SDT LED IP20

13 Szyny nośne 13 si1ip 20/40/54 Szyna nośna z profilowanej, odpornej na skręcenia blachy stalowej, ocynkowana wstępnie, taśma płaska zainstalowana fabrycznie i okablowana na gniazdo szybkiego montażu. Przystosowana do IP20, IP40 i IP54. Do wyboru wyposażenie w elementy nośne źródeł LED. Uwaga: w celu użycia jedenastobiegunowej, okablowanej szyny nośnej potrzebne będą specjalne wersje elementów nośnych. Przewód taśmowy włożony fabrycznie i podłączony do gniazda szybkozłącza. Pozostałe: Szyny nośne z okablowaniem jedenastobiegunowym wymagają specjalnych wersji elementu nośnego lub elementu nośnego z wyposażeniem Light Control. Akcesoria: Możliwość wyposażenia wg wyboru w nośniki urządzeń źródeł LED, T5 lub T8. Akcesoria przyłączeniowe i montażowe oraz końcówki szyn i złączki należy zamawiać oddzielnie. Typ Jednostka LxBxH/DxH SDT1500/I x 63 x 46 SDT1500/II x 63 x 46 SDT1500/III x 63 x L 46 max mm max mm max mm 1500/III 1500/III max. 20 kg max. 20 kg max. 20 kg Typ Jednostka Okablowanie Kolor /I /II /III Nr artykułu G Nr artykułu G Nr artykułu G SDT x1,5 qmm vw , , ,60 wa , , ,60 5x2,5 qmm vw , , ,80 wa , , ,80 7x2,5 qmm vw , , ,20 wa , , ,20 7x2,5/4x1,5 qmm vw , , ,20

14 14 Przegląd komponentów systemu IP20 LED IP20 Element nośny ze zintegrowaną technika świetlna Typ Np. Nr artykułu Strona Np. Nr artykułu Strona Element nośny Element nośny pozycjonowanie SDGOB LED Individual.Lens.Optic bezpośredni szerokostrumieniowy SDGVOB LED SDGOTB LED Individual.Lens.Optic bezpośredni wąsko-/szerokostrumieniowy SDGVOTB LED SDGOT LED Individual.Lens.Optic bezpośredni wąskostrumieniowy SDGVOT LED SDGOH LED Individual.Lens.Optic bezpośredni bardzo wąskostrumieniowy SDGVOH LED SDGODA LED Individual.Lens.Optic podwójnie asymetryczny SDGLB LED Soczewka liniowa bezpośredni szerokostrumieniowy SDGVLB LED SDGLB-2 LED Soczewka liniowa bezpośredni szerokostrumieniowy dwurzędowo SDGLT LED Soczewka liniowa bezpośredni wąskostrumieniowy SDGVLT LED SDGLT-2 LED Soczewka liniowa bezpośredni wąskostrumieniowy dwurzędowo SDGLH LED Soczewka liniowa bezpośredni bardzo wąskostrumieniowy SDGVLH LED SDGLK LED Dyfuzor bezpośrednie/pośrednie rozsyłanie SDGVLK LED SDGLDA LED Soczewka liniowa SDGVL LED LED IP20 SDGVL-LED element nośny i kierowanie światłem Strona 37 Legenda 5 Typ kierowanie światłem Nr artykułu Strona Przekrój Kombinowalność Oparte na reflektorze SDFBL LED bezpośredni szerokostrumieniowy x 6 SDFTL LED bezpośredni wąskostrumieniowy x SDFAL LED bezpośredni asymetryczny x Budowa szyny: 1. Wybrać szyny SDT o długości 2 lub 3 jednostek z odpowiednim okablowaniem. 2. Wymagane są co najmniej 2 szt. elementów mocujących takich jak SDH (wieszak do łańcucha) lub SDD (do sufitów) i dodatkowo jedna sztuka na każde 2,5 m. Istnieje możliwość wykonania zawieszeń w większych odstępach za pomocą akcesoriów specjalnych. 3. Pozostawić miejsce na SDTV/SDTVL (złączkę szyn). 4. Wybrać po jednej parze maskownic szyny SDTE na każde pasmo świetlne. 5. Uwzględnić elementy nośne i inne wymagane elementy montażowe zgodnie z tabelą.

15 15 Element składowy 1 SDT-Szyna > Wybrać szyny długości 2 lub 3 z odpowiednim okablowaniem 4 Mocowanie > Zawiesie łańcuchowe lub mocowanie sufitowe zgodnie z odstępami podwieszania 2 Połączenie > Doliczyć typy dopasowane do stopnia ochrony 3 Końcówki > Wybrać pary końcówek dopasowane do stopnia ochrony 5 Element nośny/ Zaślepka > Ilość sztuk z dalszymi elementami rozszerzeń według tabeli wyliczenie ilości > Wybrać typy odpowiednio do stopnia ochrony nośnika urządzeń 6 Odbłyśnika > Odbłyśnik odpowiednio do zaplanowanego rozdziału świetlnego Przegląd komponentów systemu SDT LED IP20 (dla obliczania ilości/wielkości) Komponentów systemu SDT LED IP20 1-modułowy 2-modułowy 3-modułowy Połączenie Szyny nośne Szyny nośne Szyny nośne Para końcówek Adapter zasilania Podwiesie (lub mocowanie + Element nośny sufitowe) ew. + Odbłyśnika Legenda Artykułu Oznaczenie Nr artykułu SDT 1500/I 5x2,5mm² SDT 1500/II 5x2,5mm² SDT 1500/III 5x2,5mm² SDTV lub SDTVL SDTE SDTAF SDH lub SDD SDGVL LED ew. + SDGO. LED + SDGVO. LED SDGL. LED SDFBL LED SDFTL LED SDFAL LED Dlugosc [m] Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

16 16 Element nośny IP20 T s fzi1 IP 20 Technika świetlna SDGOB: Rozsył światła bezpośredni, szerokostrumieniowy poprzez Individual. Lens.Optic LED z tworzywa sztucznego PMMA. Wizualna ciągłość. Dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Beznarzędziowe mocowanie za pomocą dwóch wbudowanych zapięć na wcisk. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGOB 1500 Incl. LED 1531 x 55 x 37 N SDT SDGOB SDT+SDGOB/1500 LED 4000 lm η LB 100 % lm/w 157 bezpoś./pośred. 98/2 % UGR pop./pod. 19,1/19,5 BAP 65 < 3000cd/m² 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośredni szerokostrumieniowy jednolity wygląd IP 20 SDGOB 1500 Incl. LED 4000lm vw TE ,90 DALI ,90 Incl. LED 6000lm vw TE ,90 DALI ,90 Incl. LED 8000lm vw TE ,90 DALI ,90 NL-B ,60 NL-B3 DALI ,60 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

17 Element nośny IP20 17 T sfzi1 IP 20 Technika świetlna SDGVOB: Rozsył światła bezpośredni, szerokostrumieniowy poprzez Individual. Lens.Optic LED z tworzywa sztucznego PMMA. Wizualna ciągłość. Dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Mocowanie za pomocą dwóch wbudowanych zapięć obrotowych. Zmienne ustawienie w szynie nośnej. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDT SDGVOB SDT+SDGVOB/1500 LED 8000 lm 840 SDGVOB 1500 Incl. LED 1531 x 55 x η LB 100 % lm/w 139 bezpoś./pośred. 98/2 % UGR pop./pod. 21,3/21,8 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośredni szerokostrumieniowy jednolity wygląd, zmienne pozycjonowanie IP 20 SDGVOB 1500 Incl. LED 8000lm vw TE ,00 DALI ,00 Incl. LED 10000lm vw TE ,00 DALI ,00 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

18 18 Element nośny IP20 T s fzi1 IP 20 Technika świetlna SDGOTB: Rozsył światła bezpośredni, wąskoi szerokostrumieniowy poprzez Individual.Lens.Optic z tworzywa sztucznego PMMA. Wizualna ciągłość. Bardzo dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Beznarzędziowe mocowanie za pomocą dwóch wbudowanych zapięć na wcisk. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDT SDGOTB SDT+SDGOTB/1500 LED 6000 lm 840 SDGOTB 1500 Incl. LED 1531 x 55 x η LB 100 % lm/w 148 bezpoś./pośred. 98/2 % UGR pop./pod. 17,8/18,1 BAP 65 < 3000cd/m² 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośredni wąsko-/szerokostrumieniowy jednolity wygląd IP 20 SDGOTB 1500 Incl. LED 4000lm vw TE ,90 DALI ,90 Incl. LED 6000lm vw TE ,90 DALI ,90 Incl. LED 8000lm vw TE ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

19 Element nośny IP20 19 T sfzi1 IP 20 Technika świetlna SDGVOTB: Rozsył światła bezpośredni, wąskoi szerokostrumieniowy poprzez Individual.Lens.Optic z tworzywa sztucznego PMMA. Wizualna ciągłość. Bardzo dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Mocowanie za pomocą dwóch wbudowanych zapięć obrotowych. Zmienne ustawienie w szynie nośnej. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGVOTB 1500 Incl. LED 1531 x 55 x 37 SDT SDGVOTB SDT+SDGVOTB/1500 LED 8000 lm η LB 100 % lm/w 139 bezpoś./pośred. 98/2 % UGR pop./pod. 18,8/19,1 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośredni wąsko-/szerokostrumieniowy jednolity wygląd, zmienne pozycjonowanie IP 20 SDGVOTB 1500 Incl. LED 8000lm vw TE ,00 DALI ,00 Incl. LED 10000lm vw TE ,00 DALI ,00 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

20 20 Element nośny IP20 T sfzi1 IP 20 Technika świetlna SDGOT: Rozsył światła bezpośredni, wąskostrumieniowy poprzez Individual. Lens.Optic LED z tworzywa sztucznego PMMA. Wizualna ciągłość. Dobre podwójnie asymetryczny. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Beznarzędziowe mocowanie za pomocą dwóch wbudowanych zapięć na wcisk. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGOT 1500 Incl. LED 1531 x 55 x 37 N SDT SDGOT SDT+SDGOT/1500 LED 6000 lm η LB 100 % lm/w 148 bezpoś./pośred. 99/1 % UGR pop./pod. 18,5/20,4 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic LED bezpośredni wąskostrumieniowy jednolity wygląd IP 20 SDGOT 1500 Incl. LED 4000lm vw TE ,90 DALI ,90 Incl. LED 6000lm vw TE ,90 DALI ,90 NL-B ,60 NL-B3 DALI ,60 Incl. LED 8000lm vw TE ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

21 Element nośny IP20 21 T sfzi1 IP 20 Technika świetlna SDGVOT: Rozsył światła bezpośredni, wąskostrumieniowy poprzez Individual. Lens.Optic LED z tworzywa sztucznego PMMA. Wizualna ciągłość. Dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Mocowanie za pomocą dwóch wbudowanych zapięć obrotowych. Zmienne ustawienie w szynie nośnej. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDT SDGVOT SDT+SDGVOT/1500 LED 8000 lm 840 SDGVOT 1500 Incl. LED 1531 x 55 x η LB 100 % lm/w 139 bezpoś./pośred. 99/1 % UGR pop./pod. 19,5/21,5 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośredni wąskostrumieniowy jednolity wygląd, zmienne pozycjonowanie IP 20 SDGVOT 1500 Incl. LED 8000lm vw TE ,00 DALI ,00 Incl. LED 10000lm vw TE ,00 DALI ,00 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

22 22 Element nośny IP20 T s fzi1 IP 20 Technika świetlna SDGOH: Rozsył światła bezpośredni, bardzo wąskostrumieniowy z rozjaśnieniem regału poprzez Individual.Lens.Optic LED z tworzywa sztucznego PMMA. Wizualna ciągłość. Bardzo dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Beznarzędziowe mocowanie za pomocą dwóch wbudowanych zapięć na wcisk. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDT SDGOH SDT+SDGOH/1500 LED 8000 lm 840 SDGOH 1500 Incl. LED 1531 x 55 x η LB 100 % lm/w 138 bezpoś./pośred. 99/1 % UGR pop./pod. 12,6/11,3 BAP 65 < 3000cd/m² 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic LED bezpośredni bardzo wąskostrumieniowy jednolity wygląd IP 20 SDGOH 1500 Incl. LED 8000lm vw TE ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

23 Element nośny IP20 23 T s fzi1 IP 20 Technika świetlna SDGVOH: Rozsył światła bezpośredni, bardzo wąskostrumieniowy z rozjaśnieniem regału poprzez Individual.Lens.Optic LED z tworzywa sztucznego PMMA. Wizualna ciągłość. Bardzo dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Mocowanie za pomocą dwóch wbudowanych zapięć obrotowych. Zmienne ustawienie w szynie nośnej. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGVOH 1500 Incl. LED 1531 x 55 x N SDT SDGVOH SDT+SDGVOH/1500 LED lm η LB 100 % lm/w 129 bezpoś./pośred. 99/1 % UGR pop./pod. 13,4/12,0 BAP 65 < 3000cd/m² 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G LED -Optyka soczewkowa bezpośredni bardzo wąskostrumieniowy jednolity wygląd Zmienne pozycjonowanie IP 20 SDGVOH 1500 Incl. LED 8000lm vw TE ,00 DALI ,00 Incl. LED 10000lm vw TE ,00 DALI ,00 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

24 24 Element nośny IP20 T s fzi1 IP 20 Technika świetlna SDGODA: Rozsył światła bezpośredni podwójnie asymetryczny poprzez Individual.Lens.Optic z tworzywa sztucznego PMMA. Wizualna ciągłość. Dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Beznarzędziowe mocowanie za pomocą dwóch wbudowanych zapięć na wcisk. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGODA 1500 Incl. LED 1531 x 55 x 37 N SDT SDGODA SDT+SDGODA/1500 LED 6000 lm η LB 100 % lm/w 148 bezpoś./pośred. 99/1 % UGR pop./pod. 19,5/18,1 BAP 65 < 3000cd/m² 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośrednie podwójne rozsyłanie asymetryczne jednolity wygląd IP 20 SDGODA 1500 Incl. LED 4000lm vw TE ,90 DALI ,90 NL-B ,60 NL-B3 DALI ,60 Incl. LED 6000lm vw TE ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

25 25

26 26 Element nośny IP20 T sfzi1 IP 20 Technika świetlna SDGLB: Bezpośredni, szerokostrumieniowy rozsył światła za pomocą Linear. Lens.Profil z matowego PMMA. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH N SDT SDGLB SDT+SDGLB/1500 LED 7500 lm 840 SDGLB 1500 Incl. LED 1531 x 63 x η LB 100 % lm/w 159 bezpoś./pośred. 99/1 % UGR pop./pod. 23,7/27,9 63 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G Linear.Lens.Profil bezpośredni szerokostrumieniowy jednolity wygląd IP 20 SDGLB 1500 Incl. LED 4900lm vw ET ,75 DALI ,82 Incl. LED 5700lm vw ET ,75 DALI ,82 NL-B ,52 Incl. LED 7500lm vw ET ,70 DALI ,70 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

27 Element nośny IP20 27 T sfzi1 IP 20 Technika świetlna SDGLB-2: Bezpośredni, szerokostrumieniowy rozsył światła za pomocą dwurzędowej Linear.Lens.Profil z PMMA. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; podwójna jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Układ: 2 Rodzaj osprzętu Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDT SDGLB SDT+SDGLB/ LED lm 840 SDGLB Incl. LED 1531 x 77 x η LB 100 % lm/w 154 bezpoś./pośred. 99/1 % UGR pop./pod. 24,9/28,4 77 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G Linear.Lens.Profil bezpośredni szerokostrumieniowy jednolity wygląd IP 20 SDGLB Incl. LED 17000lm vw ET ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

28 28 Element nośny IP20 T sfzi1 IP 20 Technika świetlna SDGVLB: Bezpośredni, szerokostrumieniowy rozsył światła za pomocą Linear. Lens.Profil z matowego PMMA. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Elementy nośne o zmiennym ustawieniu. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGVLB 1500 Incl. LED 1531 x 63 x 46 SDT SDGVLB SDT+SDGVLB/1500 LED 7500 lm η LB 100 % lm/w 159 bezpoś./pośred. 99/1 % UGR pop./pod. 23,7/27,9 63 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G Linear.Lens.Profil bezpośredni szerokostrumieniowy jednolity wygląd zmienne pozycjonowanie IP 20 SDGVLB 1500 Incl. LED 7500lm vw ET ,10 DALI ,10 Incl. LED 10000lm vw ET ,10 DALI ,10 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

29 Element nośny IP20 29 T sfzi1 IP 20 Technika świetlna SDGLT: Bezpośredni, wąskostrumieniowy rozsył światła za pomocą Linear. Lens.Profil z przezroczystego PMMA. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGLT 1500 Incl. LED 1531 x 63 x 41 N SDT SDGLT SDT+SDGLT LED 7500 lm η LB 100 % lm/w 159 bezpoś./pośred. 99/1 % UGR pop./pod. 20,8/28,3 63 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G Linear.Lens.Profil bezpośredni wąskostrumieniowy jednolity wygląd IP 20 SDGLT 1500 Incl. LED 4900lm vw ET ,63 DALI ,70 Incl. LED 5800lm vw ET ,63 DALI ,70 Incl. LED 7500lm vw ET ,70 DALI ,70 NL-B ,80 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

30 30 Element nośny IP20 T sfzi1 IP 20 Technika świetlna SDGLT-2: Bezpośredni, bardzo wąskostrumieniowy rozsył światła za pomocą dwurzędowej Linear.Lens.Profil z przezroczystego PMMA. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; podwójna jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGLT Incl. LED 1531 x 77 x 59 SDT SDGLT SDT+SDGLT/ LED lm η LB 100 % lm/w 154 bezpoś./pośred. 99/1 % UGR pop./pod. 22,4/28,5 77 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G Linear.Lens.Profil bezpośredni wąskostrumieniowy jednolity wygląd IP 20 SDGLT Incl. LED 17000lm vw ET ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

31 Element nośny IP20 31 T sfzi1 IP 20 Technika świetlna SDGVLT: Bezpośredni, wąskostrumieniowy rozsył światła za pomocą Linear. Lens.Profil z przezroczystego PMMA. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Elementy nośne o zmiennym ustawieniu. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGVLT 1500 Incl. LED 1531 x 55 x 41 SDT SDGVLT SDT+SDGVLT/1500 LED 7500 lm η LB 100 % lm/w 159 bezpoś./pośred. 99/1 % UGR pop./pod. 20,8/28,3 63 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G Linear.Lens.Profil bezpośredni wąskostrumieniowy jednolity wygląd zmienne pozycjonowanie IP 20 SDGVLT 1500 Incl. LED 7500lm vw ET ,10 DALI ,10 Incl. LED 10000lm vw ET ,10 DALI ,10 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

32 32 Element nośny IP20 T sfzi1 IP 20 Technika świetlna SDGLH: Bezpośredni, bardzo wąskostrumieniowy rozsył światła za pomocą Linear.Lens.Profil z matowego PMMA. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGLH 1500 Incl. LED 1531 x 55 x 48 SDT SDGLH SDT+SDGLH/1500 LED 7500 lm η LB 100 % lm/w 156 bezpoś./pośred. 95/5 % UGR pop./pod. 20,9/26,3 63 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G Linear.Lens.Profil bezpośredni bardzo wąskostrumieniowy jednolity wygląd IP 20 SDGLH 1500 Incl. LED 7500lm vw ET ,94 DALI ,01 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

33 Element nośny IP20 33 T sfzi1 IP 20 Technika świetlna SDGVLH: Bezpośredni, bardzo wąskostrumieniowy rozsył światła za pomocą Linear.Lens.Profil z matowego PMMA. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Elementy nośne o zmiennym ustawieniu. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGVLH 1500 Incl. LED 1531 x 55 x 48 SDT SDGVLH SDT+SDGVLH/1500 LED lm η LB 100 % lm/w 143 bezpoś./pośred. 95/5 % UGR pop./pod. 22,1/27,5 63 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G Linear.Lens.Profil bezpośredni bardzo wąskostrumieniowy jednolity wygląd zmienne pozycjonowanie IP 20 SDGVLH 1500 Incl. LED 10000lm vw ET ,10 DALI ,10 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

34 34 Element nośny IP20 T sfzi1 IP20 Technika świetlna SDGLK: Bezpośredni/pośredni rozsył światła za pomocą oszronionego dyfuzora ze PMMA ze znajdującymi się wewnątrz pryzmatami wzdłużnymi. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. N Typ Jednostka Rodzaj źródła LxBxH/DxH SDGLK 1500 Incl. LED 1531 x 63 x 54 SDT SDGLK SDT+SDGLK/1500 LED 7000 lm η LB 100 % lm/w 153 bezpoś./pośred. 84/16 % UGR pop./pod. 25,2/23,8 63 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - Dyfuzor oszroniony bezpośrednie/pośrednie rozsyłanie jednolity wygląd IP 20 SDGLK 1500 Incl. LED 4700lm vw ET ,00 DALI ,00 Incl. LED 5500lm vw ET ,00 DALI ,00 NL-B ,70 Incl. LED 7000lm vw ET ,00 DALI ,00 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

35 Element nośny IP20 35 T sfzi1 IP 20 Technika świetlna SDGVLK: Bezpośredni/pośredni rozsył światła za pomocą oszronionego dyfuzora ze PMMA ze znajdującymi się wewnątrz pryzmatami wzdłużnymi. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Elementy nośne o zmiennym ustawieniu. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGVLK 1500 Incl. LED 1531 x 63 x SDT SDGVLK SDT+SDGVLK/1500 LED lm η LB 100 % lm/w 140 bezpoś./pośred. 84/16 % UGR pop./pod. 26,4/25,0 63 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - Dyfuzor oszroniony bezpośrednie/pośrednie rozsyłanie jednolity wygląd Zmienne pozycjonowanie IP 20 SDGVLK 1500 Incl. LED 10000lm vw ET ,00 DALI ,00 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

36 36 Element nośny IP20 T sfzi1 IP 20 Technika świetlna SDGLDA: Rozsył światła bezpośredni podwójnie asymetryczny poprzez Linear. Lens.Profil z matowego PMMA. Wizualna ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliestrowej; jednostka LED na długość korpusu, aby wywołać efekt ciągłości wizualnej pasma świetlnego. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH N SDT SDGLDA SDT+SDGLDA/1500 LED 7500 lm 840 SDGLDA 1500 Incl. LED 1531 x 63 x η LB 100 % lm/w 158 bezpoś./pośred. 98/2 % UGR pop./pod. 23,2/26,9 63 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G Linear.Lens.Profil bezpośrednie podwójne rozsyłanie asymetryczne jednolity wygląd IP 20 SDGLDA 1500 Incl. LED 4800lm vw ET ,69 DALI ,76 NL-B ,52 Incl. LED 5700lm vw ET ,69 DALI ,76 Incl. LED 7500lm vw ET ,70 DALI ,70 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

37 Element nośny IP20 37 T sfi1 IP 20 Technika świetlna SDGVL: Bezpośredni, swobodny rozsył światła, matowa maskownica dyfuzora LED z poliwęglanu. Zapewnia wizualną ciągłość pasma świetlnego. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z dwoma bocznymi zapięciami zatrzaskowymi z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliesterowej; jednostka LED z wytłaczanego profilu aluminiowego, naturalnie anodowanego; boki czołowe z tworzywa sztucznego, dowolne pozycjonowanie w paśmie świetlnym. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Akcesoria: Do zestawienia z wolnonośnymi odbłyśnikami zwierciadlanymi SDFAL LED, SDFBL LED i SDFTL LED. Typ Jednostka Rodzaj źródła LxBxH/DxH N SDGVL 1500 Incl. LED 1531 x 55 x SDT SDGVL SDT+SDGVL/1500 LED 7000 lm η LB 100 % lm/w 145 bezpoś./pośred. 100/0 % UGR pop./pod. 26,6/27,6 Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - bezpośrednie rozsyłanie swobodne jednolity wygląd Zmienne pozycjonowanie IP 20 SDGVL 1500 Incl. LED 4400lm vw ET ,30 DALI ,50 Incl. LED 5200lm vw ET ,30 DALI ,50 Incl. LED 7000lm vw ET ,30 DALI ,50 NL-B , Akcesoria Części zamienne Typ Kolor Material Details Nr artykułu V G Swobodnie podparte ekrany odbijające Lustro asymetrycznie rozsyłające światło SDFAL LED 1500 aes Aluminium dla SDGVL 1500 LED ,37 Lustro szerokostrumieniowe SDFBL LED 1500 aeh Aluminium dla SDGVL 1500 LED ,23 Lustro wąskostrumieniowe SDFTL LED 1500 aes Aluminium dla SDGVL 1500 LED ,25 Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

38 38 Element nośny IP20 i1ip 20 Obudowa SDBK: Zaślepka z tworzywa sztucznego, samozatrzaskowa i z możliwością skrócenia; do zmostkowania niewyposażonych modułów pasma. Obudowa SDBA: Maskownica z ocynkowanej, profilowanej blachy stalowej; powierzchnia pokryta lakierem na bazie żywicy poliestrowej; do zmostkowania niewyposażonych modułów pasma, możliwość montażu odbłyśnika. Układ: Wtyczka w elemencie nośnym z palcem wyszukiwania do uziemienia. SDT SDBK SDBA Typ Jednostka LxBxH/DxH SDBK x 55 x 18 SDT+SDBK Typ Jednostka Kolor Nr artykułu G Pokrywa z tworzywa sztucznego - skracalna SDBK vw , SDT+SDBK Typ Jednostka LxBxH/DxH SDBA x 55 x SDT+SDBA Typ Jednostka Kolor Nr artykułu G Pokrywa metalowa - zamocowanie ekranu odbijającego SDBA vw , SDT+SDBA

39 39

40 40 Czujnik element nośny IP20 SDBA M5S5 Moduł nadrzędny z wbudowanym sterownikiem i czujnikiem do uwarunkowanej światłem dziennym i obecnością regulacji maksymalnie 32 opraw podrzędnych DALI, gotowe do użytku okablowanie poprzez wbudowaną 11-biegunową wtyczkę. Używane elementy systemu: sterownik LC-OM DALIeco, czujnik światła i obecności LC-OM DA- LIeco LS/PD LI; Możliwość podłączenia dalszych modułów czujnikowych SDBA S5 i SDBA S5D Funkcja: włączanie/wyłączanie, regulacja uwarunkowana ilością światła dziennego, funkcja obecności. Akcesoria Typ LxBxH/DxH Nr artykułu V G SDBA M5S x 55 x ,10 Typ Szczegóły Nr artykułu V G Elektrotechnika Light Control LC-OM MASTER REMOTE PC KIT Pilot do obsługi systemu sterowania oświetleniem DALIeco (M5S5) ,11 LC-OM USER REMOTE Pilot do obsługi systemu sterowania oświetleniem DALIeco (M5S5) ,11 Sensor SDBA S Czujnik obecności o większym zasięgu do SDBA M5S ,10 SDBA S5D 1500 Czujnik obecności o większym zasięgu do SDBA M5S ,95 SDBA M12 Moduł czujnikowy z wbudowanym czujnikiem ruchu do regulacji uwarunkowanej światłem dziennym i obecnością, gotowy do użytku okablowany za pomocą wbudowanej 11-biegunowej wtyczki. Używane elementy systemu: czujnik ruchu LC-BEG PD4-M-DALI-AP Funkcje: uwarunkowana obecnością regulacja maks; 50 zasilaczy DALI Akcesoria Typ LxBxH/DxH Nr artykułu V G SDBA M x 98 x ,10 Typ Szczegóły Nr artykułu V G Elektrotechnika Light Control LC-BEG IR-PD-DALI-E Pilot i narzędzie do programowania ,03 LC-BEG IR-RC Pilot i adapter do programowania ,04 Sensor SDBA S Czujnik obecności o większym zasięgu do SDBA M12, SDBA S ,10 SDBA S10 Moduł czujnikowy z wbudowanym czujnikiem ruchu do regulacji uwarunkowanej światłem dziennym i obecnością, gotowy do użytku okablowany za pomocą wbudowanej 11-biegunowej wtyczki. Używane elementy systemu: czujnik ruchu LC-BEG PD4-M-1C-GH-AP Funkcje: uwarunkowane obecnością łączenie do 2300 W, cosφ=1 Akcesoria Typ LxBxH/DxH Nr artykułu V G SDBA S x 98 x ,10 Typ Szczegóły Nr artykułu V G Elektrotechnika Light Control LC-BEG IR-PD-GH Pilot i narzędzie do programowania ,04 LC-BEG IR-RC Pilot i adapter do programowania ,04 Sensor SDBA S Czujnik obecności o większym zasięgu do SDBA S ,10

41 41 SDBA S20 Moduł czujnikowy z wbudowanym czujnikiem ruchu do łączenia uwarunkowanego światłem dziennym i obecnością, gotowy do użytku okablowany za pomocą wbudowanej 11-biegunowej wtyczki,. Używane elementy systemu: czujnik ruchu LC-BEG PD4-M-1C-AP Funkcje: uwarunkowane obecnością łączenie do 2300 W, cosφ=1 Akcesoria Typ LxBxH/DxH Nr artykułu V G SDBA S x 100 x ,10 Typ Szczegóły Nr artykułu V G Elektrotechnika Light Control LC-BEG IR-PD-E Pilot i narzędzie do programowania ,03 LC-BEG IR-RC Pilot i adapter do programowania ,04 Sensor SDBA S Czujnik obecności o większym zasięgu do SDBA M12, SDBA S ,10

42 42 Akcesoria Szyna nośna SDT IP20 SDTA F SDTA M SDT -K DV SDTE SDCS SDCSE KP KK SDH SDT -ZA SDT -AP RP SDCT SDD SDT -KL vw SDT -KL wa SDT -KT vw SDT -KT wa SDT -KX vw SDT -KX wa SDTV SDTVL Do systemu szyn nośnych są dostępne kształtki, które ułatwiają ich układanie na zakrętach. Za pomocą punktów węzłowych L, T i X oraz elastycznych przewodów połączeniowych można szybko i prosto realizować wymagające plany jak rozwiązania wyspowe lub rastrowe w formie krajobrazów świetlnych.

43 43 Akcesoria Typ Kolor Material Details Nr artykułu V G Elektrotechnika Zespół wtyczka-gniazdo SDTA F-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 Zestaw przewodu połączeniowego Osłona Maskownica osłonowa IP20 SDTA M-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 SDTA F-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 SDTA M-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 SDT -KDV vw St 2xmale+female 7-biegun.; 7x2,5mm², 600mm dla SDT ,50 SDTE vw PC dla SDT, ATS ,02 wa PC dla SDT ,02 Montaż Zawieszenie jednolinowe SDCS ws Inox+Mix l=2000mm dla SDT ,07 SDCSE ws Inox+Mix d=1,5mm, l=2000mm, 3x1,5mm² dla SDT ,30 Łańcuch zawieszenia KK me St Łańcuch l=30m, dla SDT, SDT Basic, ATS, opraw ,60 zwisających KP 80 me St+PC l=800mm dla opraw zwisających ,27 SDH me Inox dla SDT, ATS ,04 SDT -AP me St dla SDT ,93 SDT -ZA me St dla SDT ,20 Zawieszenie zwieszaka RP 50 ws St+PC d=16mm, M13, l=500mm dla opraw zwisających ,25 rurowego RP 80 ws St+PC d=16mm, M13, l=800mm dla opraw zwisających ,33 RP 100 ws St+PC d=16mm, M13, l=1000mm dla opraw zwisających ,40 SDRP me Inox+Mix dla SDT ,02 Klips mocujący SDCT me Inox dla SDT ,03 SDD me Inox dla SDT ,01 Struktura Złączka szyn nośnych SDT -K L vw St kształtka typu L ,45 wa St kształtka typu L ,62 SDT -K T vw St Kształtka typu T ,84 wa St Kształtka typu T ,84 SDT -K X vw St Kształtka typu X ,63 wa St Kształtka typu X ,10 SDTV me StZn dla SDT ,22 SDTVL me StZn z możliwością rozwiązania dla SDT ,24 Do odstępów mocowania < 2500 mm: max mm max mm max mm 1500/III 1500/III max. 20 kg max. 20 kg max. 20 kg Do odstępów mocowania > 2500 mm: max SDTV.! 4600 ± 100 SDTV.! min SDH SDT-ZA SDH ± 200 (ca. 3600) >4600 SDTV.! SDT-AP max max. 2250

44 44 SDT LED IP40/IP54

45 45

46 46 Przegląd komponentów systemu IP40/P54 SDGV LED LED IP40 SDGV LED element nośny i kierowanie światłem Strona 48 Legenda 5 Typ kierowanie światłem Nr artykułu Strona Przekrój Kombinowalność Spiegel freitragend SDFB LED bezpośredni szerokostrumieniowy x SDFT LED bezpośredni wąskostrumieniowy x 6 SDFH LED bezpośredni bardzo wąskostrumieniowy x SDFA LED bezpośredni asymetryczny x LED IP54 Element nośny ze zintegrowaną technika świetlna Typ Np. Nr artykułu Strona SDGSOB LED Individual.Lens.Optic bezpośredni szerokostrumieniowy SDGSOTB LED Individual.Lens.Optic bezpośredni wąsko-/szerokostrumieniowy SDGSOT LED Individual.Lens.Optic bezpośredni wąskostrumieniowy SDGSOH LED Individual.Lens.Optic bezpośredni bardzo wąskostrumieniowy SDGSODA LED Individual.Lens.Optic bezpośredni asymetryczny SDGS LED LED IP54 SDGS LED element nośny i kierowanie światłem Strona 55 Legenda 5 Typ kierowanie światłem Nr artykułu Strona Przekrój Kombinowalność Spiegel freitragend SDFB LED bezpośredni szerokostrumieniowy x SDFT LED bezpośredni wąskostrumieniowy x 6 SDFH LED bezpośredni bardzo wąskostrumieniowy x SDFA LED bezpośredni asymetryczny x Budowa szyny: 1. Wybrać szyny SDT o długości 2 lub 3 jednostek z odpowiednim okablowaniem. 2. Wymagane są co najmniej 2 szt. elementów mocujących takich jak SDH (wieszak do łańcucha) lub SDD (do sufitów) i dodatkowo jedna sztuka na każde 2,5 m. Istnieje możliwość wykonania zawieszeń w większych odstępach za pomocą akcesoriów specjalnych. 3. Pozostawić miejsce na SDTV/SDTVL (IP40), SDTVLS (IP54) (złączkę szyn). 4. Wybrać po jednej parze maskownic szyny SDTES na każde pasmo świetlne. 5. Uwzględnić elementy nośne i inne wymagane elementy montażowe zgodnie z tabelą.

47 47 Element składowy 1 SDT-Szyna > Wybrać szyny długości 2 lub 3 z odpowiednim okablowaniem 4 Mocowanie > Zawiesie łańcuchowe lub mocowanie sufitowe zgodnie z odstępami podwieszania 2 Połączenie > Doliczyć typy dopasowane do stopnia ochrony 3 Końcówki > Wybrać pary końcówek dopasowane do stopnia ochrony 5 Element nośny/ Zaślepka > Ilość sztuk z dalszymi elementami rozszerzeń według tabeli wyliczenie ilości > Wybrać typy odpowiednio do stopnia ochrony nośnika urządzeń 6 Odbłyśnika > Odbłyśnik odpowiednio do zaplanowanego rozdziału świetlnego Przegląd komponentów systemu SDT LED IP40/IP54 (dla obliczania ilości/wielkości) Komponentów systemu SDT 1-modułowy 2-modułowy 3-modułowy Połączenie Szyny nośne Szyny nośne Szyny nośne Para końcówek Adapter zasilania Podwiesie (lub mocowanie sufitowe) + Element nośny ew. + Odbłyśnika Legenda LED IP40 Artykułu Oznaczenie LED IP54 Nr artykułu SDT 1500/I 5x2,5mm² SDT 1500/II 5x2,5mm² SDT 1500/III 5x2,5mm² SDTV lub SDTVL SDTE SDTVLS SDTAF SDH lub SDD SDGV LED ew. + SDFB LED SDFT LED SDFH LED SDFA LED + SDGS LED ew. + Dlugosc [m] Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek Kawałek 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

48 48 Element nośny IP40 Z sfzi1 IP 40 Technika świetlna SDGV: Bezpośredni swobodny rozsył światła. Maskownica dyfuzora LED z poliwęglanu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Źródło światła: Z LED 50000h L80/B10 830/ciepła biel (3000K)-860/biel światła dziennego (6000K) Ściemnianie % Element nośny z ocynkowanej, profilowanej blachy stalowej pokrytej lakierem na bazie żywicy poliesterowej; jednostka LED z wytłaczanego profilu aluminiowego, naturalnie anodowanego, boki czołowe z tworzywa sztucznego; dowolne pozycjonowanie w paśmie świetlnym. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. M5S5: Oprawa nadrzędna z wbudowanym sterownikiem i czujnikiem do uwarunkowanej światłem dziennym i obecnością regulacji maksymalnie 31 opraw podrzędnych DALI, gotowe. S3: Oprawa nadrzędna z dobudowanym czujnikiem ruchu do uwarunkowanego obecnością łączenia maksymalnie 5 A, 250 VA, 1200 W, gotowa do użytku wraz z okablowaniem. Możliwość zastosowania przy montażu na wysokości do 10 m. Akcesoria: Możliwość zestawiania z wolnonośnymi odbłyśnikami lustrzanymi SDFA LED, SDFB LED, SDFT LED i SDFH LED. Odpowiednie kontrole dla tunable white technic na zamówienie pod dali@regiolux.de N Typ Jednostka Rodzaj źródła LxBxH/DxH SDGV 1500 Incl. LED 1531 x 55 x 43 SDGV SDGV S SDT SDGV SDT+SDGV/1500 LED 7000 lm 840 η LB 100 % lm/w 113 bezpoś./pośred. 100/0 % UGR pop./pod. 27,6/28, Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - bezpośrednie rozsyłanie swobodne Zmienne pozycjonowanie IP 40 SDGV 1500 Incl. LED 4200lm vw ET ,00 DALI ,00 Incl. LED 5100lm vw DALI DT8 1) ,00 Incl. LED 7000lm vw ET ,00 DALI ,00 NL-B ,70 M5S5 DALI ,86 S ,88 1) Elektroniczny sterownik DALI

49 49 Akcesoria Elektrotechnika Light Control Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G LC-OM MASTER REMOTE PC KIT LC-OM USER REMOTE Pilot do uruchamiania DALIeco (M5S5) Systemu sterowania oświetleniem Pilot do obsługi DALIeco (M5S5) Systemu sterowania oświetleniem , ,11 Swobodnie podparte ekrany odbijające Lustro asymetrycznie rozsyłające światło SDFA LED 1500 aes Aluminium dla SDGV/SDGS 1500 LED ,17 Lustro szerokostrumieniowe SDFB LED 1500 aes Aluminium dla SDGV/SDGS 1500 LED ,14 Lustro bardzo wąskostrumieniowe SDFH LED 1500 aeh Aluminium dla SDGV/SDGS 1500 LED ,15 Lustro wąskostrumieniowe SDFT LED 1500 aes Aluminium dla SDGV/SDGS 1500 LED ,14 Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

50 50 Akcesoria Szyna nośna SDT IP40 SDTA F SDTA M SDTES SDCS SDCSE KK KP SDH SDT -ZA SDT -AP RP SDRP SDCT SDD SDTV SDTVL Do odstępów mocowania > 2500 mm: max SDTV.! 4600 ± 100 SDTV.! min SDH SDT-ZA SDH ± 200 (ca. 3600) >4600 SDTV.! SDT-AP max max. 2250

51 51 Akcesoria Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Zespół wtyczka-gniazdo SDTA F-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 SDTA M-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 SDTA F-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 SDTA M-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 Osłona Maskownica osłonowa IP54 SDTES vw PC dla SDT IP ,02 Montaż Zawieszenie jednolinowe SDCS ws Inox+Mix l=2000mm dla SDT ,07 SDCSE ws Inox+Mix d=1,5mm, l=2000mm, 3x1,5mm² dla SDT ,30 Łańcuch zawieszenia KK me St Łańcuch l=30m, dla SDT, SDT Basic, ATS, opraw ,60 zwisających KP 80 me St+PC l=800mm dla opraw zwisających ,27 SDH me Inox dla SDT, ATS ,04 SDT -AP me St dla SDT ,93 SDT -ZA me St dla SDT ,20 Zawieszenie zwieszaka rurowego RP 50 ws St+PC d=16mm, M13, l=500mm dla opraw zwisających ,25 RP 80 ws St+PC d=16mm, M13, l=800mm dla opraw zwisających ,33 RP 100 ws St+PC d=16mm, M13, l=1000mm dla opraw zwisających ,40 SDRP me Inox+Mix dla SDT ,02 Klips mocujący SDCT me Inox dla SDT ,03 SDD me Inox dla SDT ,01 Struktura Złączka szyn nośnych SDTV me StZn dla SDT IP ,22 SDTVL me StZn z możliwością rozwiązania dla SDT ,24

52 52 Element nośny IP54 T sdzi1 IP 54 Technika świetlna SDGSOB: Rozsył światła bezpośredni, szerokostrumieniowy poprzez Individual. Lens.Optic LED z tworzywa sztucznego PMMA. Wizualna ciągłość. Dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Mocowanie za pomocą dwóch wbudowanych zapięć obrotowych. Pojedyncza soczewka z uszczelką, boki czołowe z tworzywa sztucznego, opasująca zamknięta uszczelka od strony szyny nośnej. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGSOB 1500 Incl. LED 1531 x 55 x 37 N SDT SDGSOB SDT+SDGSOB/1500 LED 8000 lm η LB 100 % lm/w 139 bezpoś./pośred. 98/2 % UGR pop./pod. 21,3/21,8 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośredni szerokostrumieniowy jednolity wygląd IP 54 SDGSOB 1500 Incl. LED 6000lm vw TE ,90 DALI ,90 NL-B ,60 NL-B3 DALI ,60 Incl. LED 8000lm vw TE ,90 DALI ,90 Incl. LED 10000lm vw TE ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

53 Element nośny IP54 53 T s dzi1 IP 54 Technika świetlna SDGSOTB: Rozsył światła bezpośredni, wąskoi szerokostrumieniowy poprzez Individual.Lens.Optic z tworzywa sztucznego PMMA. Wizualna ciągłość. Bardzo dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Mocowanie za pomocą dwóch wbudowanych zapięć obrotowych. Pojedyncza soczewka z uszczelką, boki czołowe z tworzywa sztucznego, opasująca zamknięta uszczelka od strony szyny nośnej. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGSOTB 1500 Incl. LED 1531 x 55 x SDT SDGSOTB SDT+SDGSOTB/1500 LED 8000 lm η LB 100 % lm/w 139 bezpoś./pośred. 98/2 % UGR pop./pod. 18,8/19,1 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośredni wąsko-/szerokostrumieniowy jednolity wygląd IP 54 SDGSOTB 1500 Incl. LED 6000lm vw TE ,90 DALI ,90 Incl. LED 8000lm vw TE ,90 DALI ,90 Incl. LED 10000lm vw TE ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

54 54 Element nośny IP54 T sdzi1 IP 54 Technika świetlna SDGSOT: Rozsył światła bezpośredni, wąskostrumieniowy poprzez Individual. Lens.Optic LED z tworzywa sztucznego PMMA. Wizualna ciągłość. Dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Mocowanie za pomocą dwóch wbudowanych zapięć obrotowych. Pojedyncza soczewka z uszczelką, boki czołowe z tworzywa sztucznego, opasująca zamknięta uszczelka od strony szyny nośnej. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGSOT 1500 Incl. LED 1531 x 55 x 37 SDT SDGSOT SDT+SDGSOT/1500 LED 8000 lm η LB 100 % lm/w 139 bezpoś./pośred. 99/1 % UGR pop./pod. 19,5/21,5 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośredni wąskostrumieniowy jednolity wygląd IP 54 SDGSOT 1500 Incl. LED 6000lm vw TE ,90 DALI ,90 Incl. LED 8000lm vw TE ,90 DALI ,90 Incl. LED 10000lm vw TE ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

55 Element nośny IP54 55 T s dzi1 IP 54 Technika świetlna SDGSOH: Rozsył światła bezpośredni, bardzo wąskostrumieniowy z rozjaśnieniem regału poprzez Individual.Lens.Optic LED z tworzywa sztucznego PMMA. Wizualna ciągłość. Bardzo dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Mocowanie za pomocą dwóch wbudowanych zapięć obrotowych. Pojedyncza soczewka z uszczelką, boki czołowe z tworzywa sztucznego, opasująca zamknięta uszczelka od strony szyny nośnej. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGSOH 1500 Incl. LED 1531 x 55 x N SDT SDGSOH SDT+SDGSOH/1500 LED 8000 lm η LB 100 % lm/w 138 bezpoś./pośred. 99/1 % UGR pop./pod. 12,6/11,3 BAP 65 < 3000cd/m² 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośredni bardzo wąskostrumieniowy jednolity wygląd IP 54 SDGSOH 1500 Incl. LED 8000lm vw TE ,90 DALI ,90 NL-B ,60 NL-B3 DALI ,60 Incl. LED 10000lm vw TE ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

56 56 Element nośny IP54 T s dzi1 IP 54 Technika świetlna SDGSODA: Rozsył światła bezpośredni podwójnie asymetryczny poprzez Individual.Lens.Optic z tworzywa sztucznego PMMA. Wizualna ciągłość. Dobre przeciwdziałanie olśnieniu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Element nośny z ocynkowanej, profilowanej blachy stalowej z powierzchnią pokrytą żywicą poliestrową. Mocowanie za pomocą dwóch wbudowanych zapięć obrotowych. Pojedyncza soczewka z uszczelką, boki czołowe z tworzywa sztucznego, opasująca zamknięta uszczelka od strony szyny nośnej. Układ: 1 Rodzaj osprzętu Transformator elektroniczny Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie. Typ Jednostka Rodzaj źródła LxBxH/DxH SDGSODA 1500 Incl. LED 1531 x 55 x SDT SDGSODA SDT+SDGSODA/1500 LED 6000 lm η LB 100 % lm/w 148 bezpoś./pośred. 99/1 % UGR pop./pod. 19,5/18,1 BAP 65 < 3000cd/m² 63 Typ Jednostka Typ źródła PSys [W] Kolor Zasilacz Nr artykułu G Individual.Lens.Optic bezpośrednie podwójne rozsyłanie asymetryczne jednolity wygląd IP 54 SDGSODA 1500 Incl. LED 6000lm vw TE ,90 DALI ,90 Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

57 57

58 58 Element nośny IP54 Z sfzi1 IP 54 Technika świetlna SDGS: Bezpośredni swobodny rozsył światła. Maskownica dyfuzora LED z poliwęglanu. Źródło światła: Z LED 50000h L80/B10 840/biel neutralna (4000K) Źródło światła tunable white: Z LED 50000h L80/B10 830/ciepła biel (3000K)-860/biel światła dziennego (6000K) Ściemnianie % Wkładka w postaci elementu nośnego wykonana z ocynkowanej, profilowanej blachy stalowej z opasującą zamkniętą uszczelką od strony szyny nośnej gwarantującą stopień ochrony; powierzchnia pokryta lakierem na bazie żywicy poliestrowej; wyposażonego w dwa przykręcane zapięcia zatrzaskowe; moduł LED z wytłaczanego profilu aluminiowego, naturalnie anodowanego. Nadaje się do mocowania odbłyśników do lamp LED. Układ: 1 Rodzaj osprzętu Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania. Akcesoria: Możliwość zestawiania z wolnonośnymi odbłyśnikami lustrzanymi SDFA LED, SDFB LED, SDFT LED i SDFH LED. Odpowiednie kontrole pod dali@regiolux.de Typ Jednostka Rodzaj źródła LxBxH/DxH 43 N SDGS 1500 Incl. LED 1531 x 55 x SDT SDGS SDT+SDGS/1500 LED 4200 lm 840 η LB 100 % lm/w 121 bezpoś./pośred. 100/0 % UGR pop./pod. 25,9/26, Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - rozsyłanie swobodne bezpośrednie rozsyłanie swobodne IP 54 SDGS 1500 Incl. LED 4200lm vw ET 1) ,00 DALI 1) ,00 Incl. LED 5100lm vw DALI DT8 2) ,00 Incl. LED 7000lm vw ET 1) ,00 DALI 1) ,00 NL-B3 1) ,70 1) Dodatkowe znaki kontrolne: d 2) Elektroniczny sterownik DALI

59 59 Akcesoria Elektrotechnika Light Control Części zamienne Typ Kolor Material Szczegóły Nr artykułu V G LC-OM MASTER REMOTE PC KIT LC-OM USER REMOTE Pilot do uruchamiania DALIeco (M5S5) Systemu sterowania oświetleniem Pilot do obsługi DALIeco (M5S5) Systemu sterowania oświetleniem , ,11 Swobodnie podparte ekrany odbijające Lustro asymetrycznie rozsyłające światło SDFA LED 1500 aes Aluminium dla SDGV/SDGS 1500 LED ,17 Lustro szerokostrumieniowe SDFB LED 1500 aes Aluminium dla SDGV/SDGS 1500 LED ,14 Lustro bardzo wąskostrumieniowe SDFH LED 1500 aeh Aluminium dla SDGV/SDGS 1500 LED ,15 Lustro wąskostrumieniowe SDFT LED 1500 aes Aluminium dla SDGV/SDGS 1500 LED ,14 Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

60 60 Element nośny IP54 i1ip 54 Obudowa SDBAS: Maskownica IP54 z ocynkowanej, profilowanej blachy stalowej; powierzchnia pokryta lakierem na bazie żywicy poliestrowej; wyposażona w dwa zapięcia zatrzaskowe; do zmostkowania niewyposażonych modułów pasma, możliwość montażu odbłyśnika, z opasującą zamkniętą uszczelką od strony szyny nośnej gwarantującą stopień ochrony. Układ: Wtyczka w elemencie nośnym z palcem wyszukiwania do uziemienia. SDT SDBAS Typ Jednostka LxBxH/DxH SDBAS x 55 x 30 SDT+SDBAS 0 W Typ Jednostka Kolor Nr artykułu G IP54 pokrywa metalowa SDBAS vw , SDT+SDBAS

61 Czujnik zintegrowany z zaślepką IP54 61 SDBAS M12 Moduł nośny wraz z wbudowanym czujnikiem do regulacji światłem dziennym lub ruchem, prosty w montażu, dostarczany wraz z wbudowana 11-biegunową wtyczką. Używane elementy systemu: czujnik ruchu LC-BEG PD4-M-DALI-AP Funkcje: uwarunkowana obecnością regulacja maks. 50 urządzeń DALI Akcesoria Typ LxBxH/DxH Nr artykułu V G SDBAS M x 102 x ,89 Typ Szczegóły Nr artykułu V G Elektrotechnika Light Control LC-BEG IR-PD-DALI-E Pilot i narzędzie do programowania ,03 LC-BEG IR-RC Pilot i adapter do programowania ,04 SDBAS S10 Moduł czujnikowy z wbudowanym do regulacji uwarunkowanej światłem dziennym i obecnością, gotowy do użytku okablowany za pomocą wbudowanej 11-biegunowej wtyczki, z podłużnie owalnym obszarem wykrywania. Używane elementy systemu: czujnik ruchu LC-BEG PD4-M-1C-GH-AP Funkcje: uwarunkowane obecnością łączenie do 2300 W, cosφ=1 Akcesoria Typ LxBxH/DxH Nr artykułu V G SDBAS S x 102 x ,20 Typ Szczegóły Nr artykułu V G Elektrotechnika Light Control LC-BEG IR-PD-GH Pilot i narzędzie do programowania ,03 LC-BEG IR-RC Pilot i adapter do programowania ,04 SDBAS S20 Moduł czujnikowy z wbudowanym czujnikiem ruchu do łączenia uwarunkowanego światłem dziennym i obecnością, gotowy do użytku okablowany za pomocą wbudowanej 11-biegunowej wtyczki. Używane elementy systemu: czujnik ruchu LC-BEG PD4-M-1C-AP Ffunkcje: uwarunkowane obecnością łączenie do 2300 W, cosφ=1 Akcesoria Typ LxBxH/DxH Nr artykułu V G SDBAS S x 102 x ,20 Typ Szczegóły Nr artykułu V G Elektrotechnika Light Control LC-BEG IR-PD-E Pilot i narzędzie do programowania ,03 LC-BEG IR-RC Pilot i adapter do programowania ,04

62 62 Akcesoria Szyna nośna SDT IP54 SDTA F SDTA M SDTES SDCS SDCSE KK KP SDH SDT -ZA SDT -AP RP SDCT SDD SDTVLS Do odstępów mocowania > 2500 mm: max SDTV.! 4600 ± 100 SDTV.! min SDH SDT-ZA SDH ± 200 (ca. 3600) >4600 SDTV.! SDT-AP max max Akcesoria Typ Kolor Material Szczegóły Nr artykułu V G Elektrotechnika Zespół wtyczka-gniazdo SDTA F-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 SDTA M-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 SDTA F-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 SDTA M-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 Osłona Maskownica osłonowa IP54 SDTES vw PC dla SDT IP ,02 Montaż Zawieszenie jednolinowe SDCS ws Inox+Mix l=2000mm dla SDT ,07 SDCSE ws Inox+Mix d=1,5mm, l=2000mm, 3x1,5mm² dla SDT ,30 Łańcuch zawieszenia KK me St Łańcuch l=30m, dla SDT, SDT Basic, ATS, opraw ,60 zwisających KP 80 me St+PC l=800mm dla opraw zwisających ,27 SDH me Inox dla SDT, ATS ,04 SDT -AP me St dla SDT ,93 SDT -ZA me St dla SDT ,20 Zawieszenie zwieszaka rurowego RP 50 ws St+PC d=16mm, M13, l=500mm dla opraw zwisających ,25 RP 80 ws St+PC d=16mm, M13, l=800mm dla opraw zwisających ,33 RP 100 ws St+PC d=16mm, M13, l=1000mm dla opraw zwisających ,40 SDRP me Inox+Mix dla SDT ,02 Klips mocujący SDCT me Inox dla SDT ,03 SDD me Inox dla SDT ,01 Struktura Złączka szyn nośnych SDTVLS me StZn z możliwością rozwiązania dla SDT IP ,25

63 Odbłyśniki i1 Technika świetlna SDFB: Bezpośredni, szerokostrumieniowy rozsył światła. Lustro z aluminium o najwyższej klasie czystości, o zwiększonej sile odbicia. Technika świetlna SDFBL: Bezpośredni, szerokostrumieniowy rozsył światła. Lustro z aluminium o najwyższej klasie czystości, o zwiększonej sile odbicia, wizualnie ciągłe z pasmem świetlnym. SDT SDGVL SDFBL LED 63 Typ Jednostka LxBxH/DxH SDFB x 90 x 53 SDFBL x 90 x 53 SDT+SDGVL/1500+SDFBL LED 7000 lm η LB 100 % lm/w 144 bezpoś./pośred. 100/0 % UGR pop./pod. 17,6/26,1 90 Typ Jednostka Kolor Kombinowalność Nr artykułu G Wolnonośny odbłyśnik lustrzany bezpośredni szerokostrumieniowy SDFB LED aes SDGV LED IP40, SDGS LED IP ,14 Wolnonośny odbłyśnik lustrzany bezpośredni szerokostrumieniowy jednolity wygląd SDFBL LED aeh SDGVL LED IP ,23

64 64 Odbłyśniki i1 Technika świetlna SDFT: Bezpośredni, głębokostrumieniowy rozsył światła. Lustro z aluminium o najwyższej klasie czystości, o zwiększonej sile odbicia. Technika świetlna SDFTL: Bezpośredni, głębokostrumieniowy rozsył światła. Lustro z aluminium o najwyższej klasie czystości, o zwiększonej sile odbicia, wizualnie ciągłe z pasmem świetlnym. SDT SDGS SDFT LED Typ Jednostka LxBxH/DxH SDFT x 93 x 61 SDFTL x 93 x 61 SDT+SDGS/1500+SDFT LED 4200 lm η LB 100 % lm/w 119 bezpoś./pośred. 100/0 % UGR pop./pod. 14,4/24,9 93 Typ Jednostka Kolor Kombinowalność Nr artykułu G Wolnonośny odbłyśnik lustrzany bezpośredni wąskostrumieniowy SDFT LED aes SDGV LED IP40, SDGS LED IP ,14 Wolnonośny odbłyśnik lustrzany bezpośredni wąskostrumieniowy jednolity wygląd SDFTL LED aes SDGVL LED IP ,25

65 Odbłyśniki i1 Technika świetlna SDFH: Rozsył światła bezpośredni, skrajnie głębokostrumieniowy, z ukierunkowanym rozjaśnieniem regałów. Lustro z aluminium o najwyższej klasie czystości, o zwiększonej sile odbicia, wolnonośne. SDT SDGV 65 SDFH LED Typ Jednostka LxBxH/DxH SDFH x 126 x 90 SDT+SDGV/1500+SDFH LED 7000 lm η LB 100 % lm/w 115 bezpoś./pośred. 100/0 % UGR pop./pod. 13,1/27,6 126 Typ Jednostka Kolor Kombinowalność Nr artykułu G Wolnonośny odbłyśnik lustrzany bezpośredni bardzo wąskostrumieniowy SDFH LED aeh SDGV LED IP40, SDGS LED IP ,15

66 66 Odbłyśniki i1 Technika świetlna SDFA: Bezpośredni, asymetryczny rozsył światła. Lustro z aluminium o najwyższej klasie czystości, o zwiększonej sile odbicia. Technika świetlna SDFAL: Bezpośredni, asymetryczny rozsył światła. Lustro z aluminium o najwyższej klasie czystości, o zwiększonej sile odbicia, wizualnie ciągłe z pasmem świetlnym. SDT SDGVL SDFAL LED Typ Jednostka LxBxH/DxH SDFA x 108 x 98 SDFAL x 108 x 98 SDT+SDGVL/1500+SDFAL LED 5200 lm η LB 100 % lm/w 134 bezpoś./pośred. 100/0 % 108 Typ Jednostka Kolor Kombinowalność Nr artykułu G Wolnonośny odbłyśnik lustrzany bezpośrednie rozsyłanie asymetryczne SDFA LED aes SDGV LED IP40, SDGS LED IP ,17 Wolnonośny odbłyśnik lustrzany bezpośrednie rozsyłanie asymetryczne jednolity wygląd SDFAL LED aes SDGVL LED IP ,37

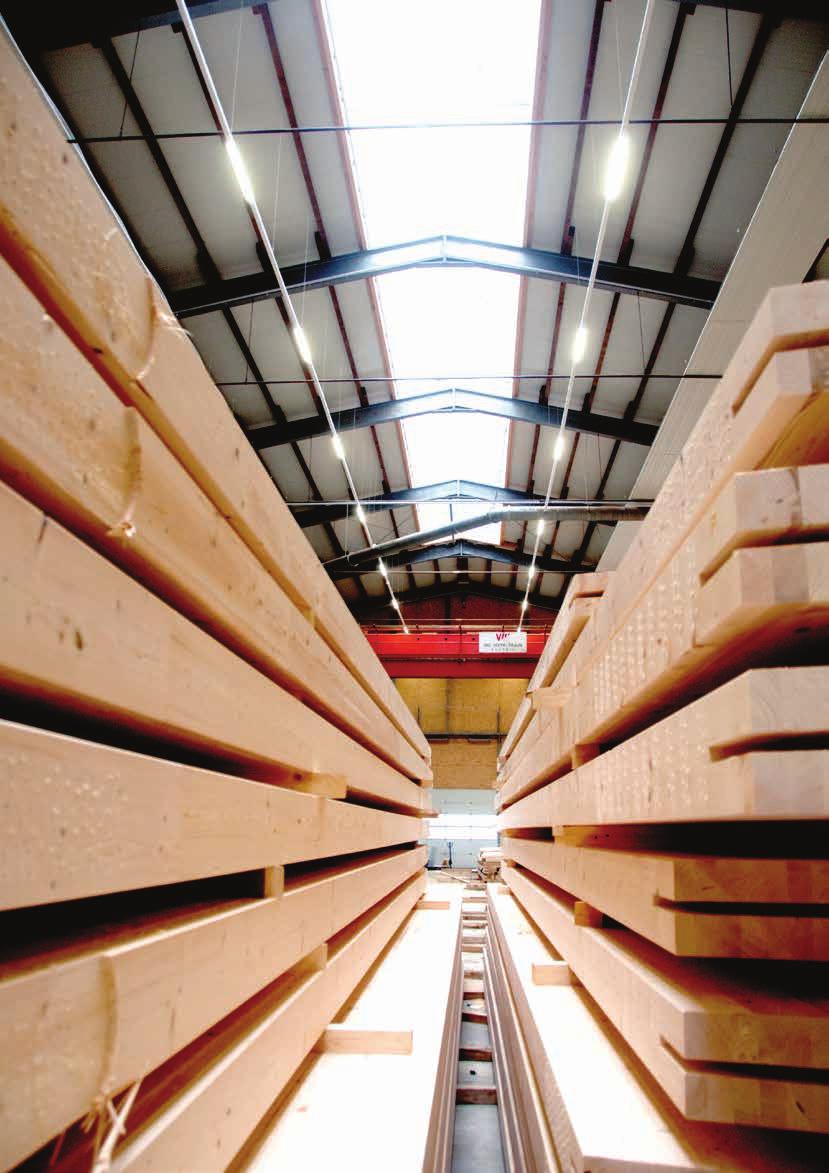

67 67 Zdjęcie Strona /45 49/ Stefan Meyer Architekturfotografie, Berlin DE OBI GmbH & Co. Deutschland KG Frank Freihofer, Kitzingen DE Elektro Scheuermann GmbH & Co. KG, Reichenberg DE Frank Freihofer, Kitzingen DE Reformhaus Hoffmann, Dinkelsbühl DE Gerhard Hagen, Bamberg DE Kunstoffwerk Mauer, Drei Gleichen DE Tino Metten Lichtwerk GmbH, Königsberg DE SRAM Deutschland GmbH, Schweinfurt DE Frank Freihofer, Kitzingen DE Fraunhofer ISC, Würzburg DE Brückner und Fuchs, Chemnitz DE Bosch Rexroth AG, Chemnitz DE Dan Ax, Frankfurt a. Main DE Bizerba GmbH & Co. KG, Balingen DE Frank Freihofer, Kitzingen DE TGZ, Würzburg DE Thomas Hendrich, Wuppertal DE Schlechter & Co GmbH, Wuppertal DE Hermann Kaufmann, Euro Unitech GmbH, Wien AT Wolf Systembau Gesellschaft m.b.h, Scharnstein AT
