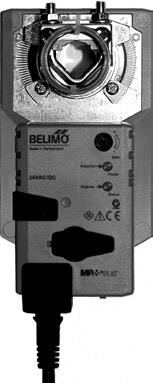

1 Karta katalogowa Siłownik obrotowy LR2A- Wielofunkcyjny siłownik obrotowy do kulowych zaworów regulacyjnych 2- oraz 3-drogowych Moment obrotowy Nm Napięcie znamionowe AC/DC 2 V Sterowanie analogowe DC V lub zmienne Sygnał sprzężenia zwrotnego DC V lub zmienny Komunikacja po szynie BELIMO -Bus Przetwarzanie sygnałów z czujników Dane techniczne Dane elektryczne Napięcie znamionowe AC 2 V, 0/60 Hz / DC 2 V Zakres napięcia zasilania AC V / DC V Pobór mocy: Praca W spoczynku Moc znamionowa 2 W przy znamionowym momencie obrotowym 1.2 W 3. VA Przyłącza Kabel 1 m, x 0.7 mm 2 Dane funkcjonalne stawienia fabryczne Parametryzowane stawienia Moment obrotowy (znamionowy) Min. Nm przy napięciu znamionowym Sterowanie Sygnał nastawczy DC V, typowa impedancja wejściowa 100 kω Zamknij/Otwórz lub 3-punktowe (tylko przy zasilaniu napięciem przemiennym)... Zakres roboczy DC V Punkt początkowy DC V Punkt końcowy DC V... Sygnał sprzężenia zwrotneg DC V, maks. 0. ma Punkt początkowy DC V (napięcie pomiarowe ) Punkt końcowy DC V... Błąd synchronizacji ±% (absolutny) Czas ruchu 90 s/ s... Automatyczne dostosowanie czasu ruchu, zakresu, zakresu, pracy, oraz napięcia pomiarowego do mechanicznie ustalonego kąta obrotu Ręczne uruchamianie funkcji dostosowania przy użyciu przycisku lub przy użyciu oprogramowania PC-ool Dostosowanie uruchamiane automatycznie przy każdym załączeniu zasilania albo uruchamianie ręczne... Ogranicznik kąta obrotu MAX (maksymalne otwarcie) = 100% MIN (minimalne otwarcie) = 0% ZS (położenie pośrednie, tylko przy zasilaniu napięciem przemiennym) = 0% MAX = (MIN 30 ) % MIN = 0%... (MAX 30 ) ZS = MIN... MAX Poziom natężenia hałasu Maks. 3 db (A) Przy czasie 3 s = db (A) ruchu 90 s = 3 db (A) Wskaźnik położenia Mechaniczny, nakładany Bezpieczeństwo Klasa ochronności III (napięcie bezpieczne niskie) Kategoria ochronna obudowy IP we wszystkich pozycjach montażu Kompatybilność elektromagnetyczna CE zgodnie z 89/336/EEC Zasada działania yp 1 (wg EN ) Odporność na impulsy napięciowe 0,8 kv (wg EN ) Stopień zanieczyszczenia środowiska 3 (wg EN ) Zakres temperatur otoczenia C emperatura czynnika C C z ogrzewaniem wrzeciona dostępnym na życzenie. emperatura składowania C Zakres wilgotności otoczenia 9% wilg. wzgl., brak kondensacji (wg EN ) Konserwacja Bezobsługowy Wymiary/masa Wymiary Patrz Wymiary na str.. Masy Około 00 g... 1

2 LR2A- Wielofunkcyjny siłownik obrotowy AC/DC 2 V, Nm wagi dotyczące bezpieczeństwa Cechy charakterystyczne wyrobu Zasada działania Przetwarzanie sygnału z czujników Siłowniki parametryzowane Łatwy motaż bezpośredni Ręczne przestawianie Regulowany kąt obrotu Wysoka niezawodność działania Pozycja podstawowa! Siłownik obrotowy jest przeznaczony do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Nie wolno go stosować w dziedzinach innych niż wymienione w dokumentacji, w szczególności nie może być stosowany w samolotach, ani innych środkach transportu powietrznego. rządzenie może być montowane wyłącznie przez osoby o odpowiednim przeszkoleniu. rzeba przestrzegać wszystkich, mających zastosowanie, norm i przepisów dotyczących instalowania i montażu. Położenie przełącznika kierunku obrotu mogą zmieniać tylko osoby uprawnione. Kierunku obrotu nie wolno zmieniać w obiegu ochrony przeciwzamrożeniowej. rządzenie może być otwierane tylko przez producenta. żytkownik nie może ani wymieniać, ani naprawiać żadnych elementów urządzenia. Nie wolno odłączać kabla od urządzenia. rządzenie zawiera elementy elektroniczne. Nie wolno go wyrzucać wraz z odpadami domowymi. Ze zużytym lub uszkodzonym urządzeniem trzeba postępować zgodnie z obowiązującymi przepisami dotyczącymi utylizacji odpadów. Praca konwencjonalna: Do sterowania siłownikiem jest używany standardowy sygnał nastawczy DC V. Siłownik ustawia się do pozycji zgodnej z sygnałem nastawczym. Napięcie pomiarowe służy do elektrycznego sygnalizowania położenia siłownika % oraz jako sygnał nastawczy dla siłowników podrzędnych. Współpraca z szyną -Bus: Za pośrednictwem szyny siłownik odbiera cyfrowy sygnał nastawczy od regulatora wyższego poziomu i ustawia się w żądanej pozycji. Zacisk pełni funkcję interfejsu komunikacyjnego, dlatego nie jest dostępne na nim analogowe napięcie pomiarowe. Do siłownika można podłączyć czujnik (pasywny, aktywny albo zestyk). Siłownik pełni wówczas funkcję przetwornika analogowo/cyfrowego umożliwiającego przesyłanie sygnału z czujnika, poprzez szynę, do systemu wyższego poziomu. stawienia fabryczne są dostosowane do większości najczęściej występujących aplikacji. Sygnały wejściowy i wyjściowy oraz inne parametry można modyfikować przy użyciu przyrządu parametryzującego MF-H lub przy użyciu oprogramowania BELIMO Service ool, MF-P. Montaż bezpośrednio na zaworze kulowym przy użyciu jednej śruby. Położenie względem zaworu kulowego można zmieniać z krokiem 90. Możliwość ręcznego przestawiania po wciśnięciu przycisku wysprzęglającego przekładnię (wysprzęglenie tymczasowe lub trwałe). Przekładnia pozostaje wysprzęglona dopóki przycisk jest wciśnięty. Kąt obrotu regulowany przy użyciu zderzaków mechanicznych. Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do zderzaka. Przy pierwszym włączeniu zasilania, tzn. przy rozruchu lub po naciśnięciu przycisku wysprzęglającego przekładnie, siłownik ustawia się w pozycji podstawowej. stawienie fabryczne: Kierunek obrotu 2 (w lewo) Siłownik obrotowy Zawór obrotowy 2 A AB = 0% 1 A AB = 100% Siłownik ustawia się w położeniu zgodnym z sygnałem nastawczym. Akcesoria Opis Karta katalogowa Akcesoria elektryczne Styk pomocniczy S..A S..A.. Potencjometr sprzężenia zwrotnego P..A P..A.. Przyrząd parametryzujący MF-H 2 - MF-H Oprogramowanie PC-ool MF-P 2 - MF-P Pozycjoner SG SG..2 Cyfrowy wskaźnik położenia ZAD2 2 - ZAD2 2

3 Wielofunkcyjny siłownik obrotowy AC/DC 2 V, Nm LR2A- Połączenia elektryczne Schemat połączeń Praca konwencjonalna Współpraca z szyną -Bus waga Podłączać poprzez transformator bezpieczeństwa. Jest możliwe równoległe połączenie kilku siłowników. Przełącznik kierunku obrotu jest zakryty. stawienie fabryczne: Kierunek obrotu 2! Sygnał nastawczy Napięcie pomiarowe Czujnik Funkcje dostępne po podłączeniu do szyny -Bus Podłączenie do szyny -Bus Zasilanie oraz komunikacja w jednym, tym samym 3-żyłowym kablu Nie jest wymagane ekranowanie lub skręcanie przewodów. Nie są potrzebne rezystory zakańczające linię. ypologia zasilania Nie ma ograniczeń dotyczących topologii sieci (dopuszczalne topologie gwiazdy, pierścienia, drzewa lub hybrydowa). Podłączenie aktywnych czujników Podłączenie zewnętrznego styku p Zasilanie AC/DC 2 A Sygnał wyjściowy DC V (maks. DC V) Rozdzielczość 30 mv Prąd przełączający 16 2 V W siłownikach punkt początkowy pracy trzeba sparametryzować jako 0.6 V Podłączenie czujników pasywnych Czujnik Zakres temperatur Zakres rezystancji Rozdzielczość Ni C Ω 1 Ω P C Ω 1 Ω NC C (w zależności od typu) 200 Ω kω 1 Ω 3

4 LR2A- Wielofunkcyjny siłownik obrotowy AC/DC 2 V, Nm Funkcje przy ustawieniach podstawowych (tylko w trybie konwencjonalnym) Przestawienie napięciem AC 2 V z zestykami przekaźnika a b c (DC V) Z regulatora Przestawianie napięciem AC 2 V z przełącznikiem obrotowym (DC V) Z regulatora np. 1N 007 np. 1N 007 Funkcje a b c 0% Poz. 1 0% Funkcje ZS 0% (położenie pośrednie) 2 ZS 0% (intermediate position) 100% 3 100% Sterowanie zgodne z sygnałem Sterowanie zgodne z sygnałem Zdalne sterowanie % Z SGA2 SGF2 SGE2 Pozycjonetr Ograniczenie minimalnego otwarcia Z SGA2 SGF2 SGE2 Pozycjonetr 10 [V] (DC V) Z kontrolera min 0 [%] Sterowanie urządzenie nadrzędne podrzędne (master/slave) (w zależności od położenia). Sterowanie prądowe ma przy użyciu zewnętrznego rezystora 00 Ω DC V () () ma DC V Do siłownika nadążnego DC V Siłownik nadrzędny Siłownik porzędny Rezystor 00 Ω przetwarza sygnał prądowy ma na sygnał napięciowy DC V Wskaźnik położenia Sprawdzanie działania ZAD2 Dostosowywanie kierunku obrotu Procedura Do zacisków 1 i 2 podłączyć napięcie zasialania AC 2 A Odłączyć zacisk 3: Przy kierunku obrotu 1: Siłownik obraca się w kierunku Przy kierunku obrotu 2: Siłownik obraca się w kierunku Zewrzeć zaciski 2 i 3: Siłownik obraca się w przeciwnym kierunku

5 Wielofunkcyjny siłownik obrotowy AC/DC 2 V, Nm LR2A- Funkcje siłowników przy specjalnych wartościach parametrów Przestawianie napięciem AC 2 V oraz ograniczenie z zestykami przekaźnika Przestawienie napięciem AC 2 V oraz ograniczenie z przełącznikiem obrotowym a b c d e Np. 1N 007 (DC V) Z regulatora Funkcje a b c d e ZAMKNIĘCIE 1) ZAMKNIĘCIE 1) MIN ZS MAX OPEN (DC V) Z kontrolera np. 1N 007 MIN ZS (położenie pośrednie) MAX OWARCIE Sterowanie zgodne z sygnałem 1) waga Funkcja ta działa tylko wtedy, gdy jako punkt początkowy zakresu pracy zdefiniowano min. 0,6 V. Sterowanie 3-punktowe Sterowanie Zamknij/Otwórz a b np. 1N 007 Przełącznik kierunku obrotu 0 1 a b 0 1 stop stop Wymiary [mm] Rysunki wymiarowe R6 17

6 LR2A- Wielofunkcyjny siłownik obrotowy AC/DC 2 V, Nm Elementy obsługowe oraz kontrolki 1 1 Przełącznik kierunku obrotu Przełączanie: Zmienia się kierunek obrotu Przycisk oraz zielona kontrolka LED Wyłączona: Brak zasilania lub awaria Świeci się na zielono: Obsługa Naciśnięcie przycisku: Włącza funkcję dostosowania kąta obrotu, następnie siłownik powraca do standardowego trybu pracy 3 Przycisk oraz żółta kontrolka LED Wyłączona: Praca standardowa bez szyny -Bus: Świeci się na żółto: rwa proces dostosowywania lub synchronizacji Miga na żółto: Do jednostki nadrzędnej wysłano żądanie adresowania Naciśnięcie przycisku: Potwierdzenie adresowania Szybko miga na żółto: rwa komunikacja z szyną Przycisk wysprzęglający przekładnię Naciśnięcie przycisku: Następuje wysprzęglenie przekładni, wyłączenie silnika, można ręcznie zmieniać położenie Zwolnienie przycisku: Włączenie przekładni, rozpoczęcie synchronizacji, następnie powrót do standardowego trybu pracy Gniazdo serwisowe Do podłączania przyrządów parametryzujących oraz serwisowych BELIMO Siłowniki S.A Warszawa, ul. Zagadki 21 tel. (0-22) fax. (0-22) Dodatkowa dokumentacja Pełny przegląd siłowników do instalacji wodnych. Karty katalogowe zaworów kulowych. Instrukcje montażu siłowników i/lub zaworów. Informacje dla projektantów (charakterystyki hydrauliczne, obiegi hydrauliczne, zalecenia dotyczące montażu, rozruchu, konserwacji, itp.) 6 Data sheet 2-LM2A- en v Subject to modifications
