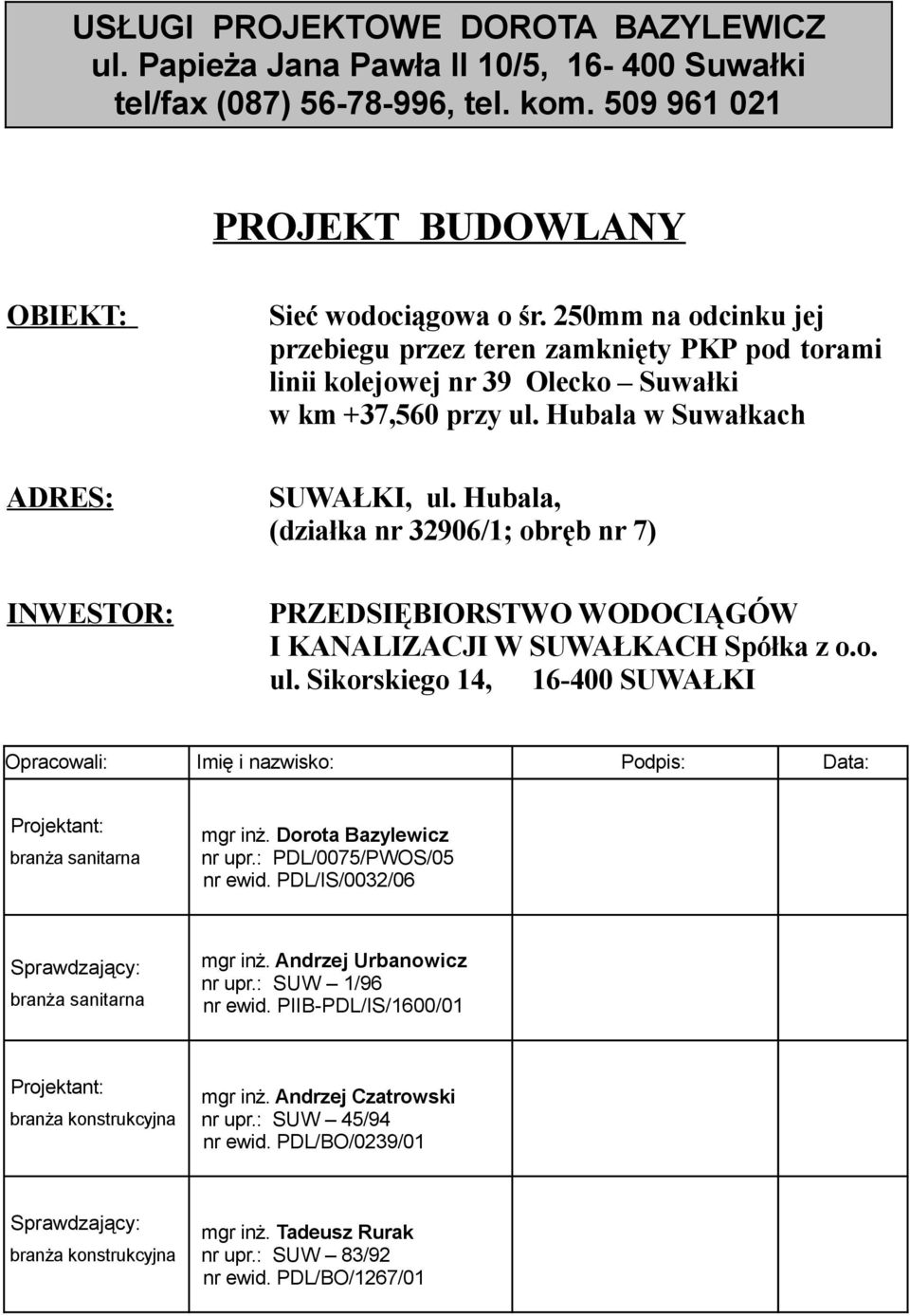

1 USŁUGI PROJEKTOWE DOROTA BAZYLEWICZ ul. Papieża Jana Pawła II 10/5, Suwałki tel/fax (087) , tel. kom PROJEKT BUDOWLANY OBIEKT: ADRES: INWESTOR: Sieć wodociągowa o śr. 250mm na odcinku jej przebiegu przez teren zamknięty PKP pod torami linii kolejowej nr 39 Olecko Suwałki w km +37,560 przy ul. Hubala w Suwałkach SUWAŁKI, ul. Hubala, (działka nr 32906/1; obręb nr 7) PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI W SUWAŁKACH Spółka z o.o. ul. Sikorskiego 14, SUWAŁKI Opracowali: Imię i nazwisko: Podpis: Data: Projektant: branża sanitarna mgr inż. Dorota Bazylewicz nr upr.: PDL/0075/PWOS/05 nr ewid. PDL/IS/0032/06 Sprawdzający: branża sanitarna mgr inż. Andrzej Urbanowicz nr upr.: SUW 1/96 nr ewid. PIIB-PDL/IS/1600/01 Projektant: branża konstrukcyjna mgr inż. Andrzej Czatrowski nr upr.: SUW 45/94 nr ewid. PDL/BO/0239/01 Sprawdzający: branża konstrukcyjna mgr inż. Tadeusz Rurak nr upr.: SUW 83/92 nr ewid. PDL/BO/1267/01

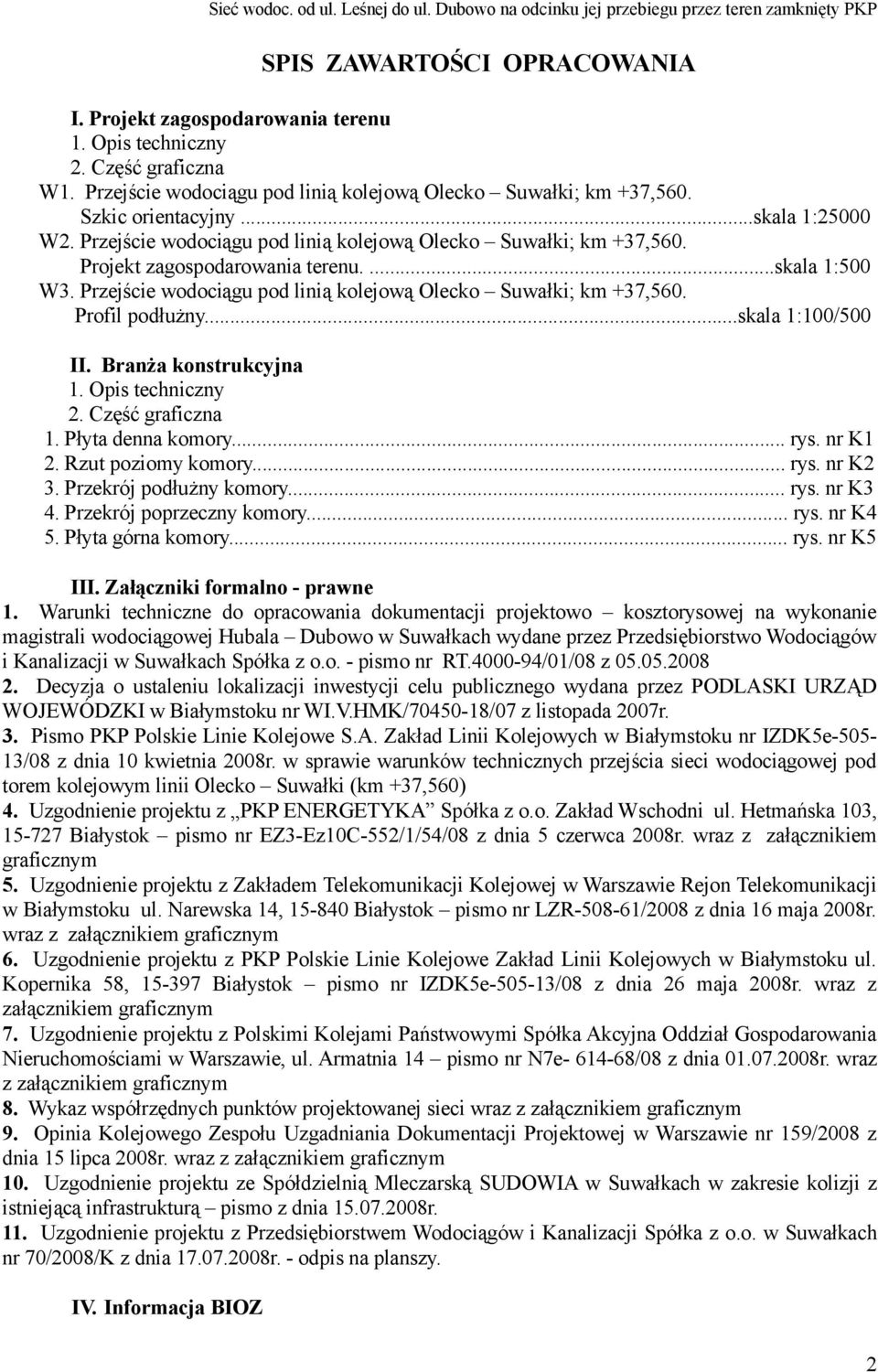

2 SPIS ZAWARTOŚCI OPRACOWANIA I. Projekt zagospodarowania terenu 1. Opis techniczny 2. Część graficzna W1. Przejście wodociągu pod linią kolejową Olecko Suwałki; km +37,560. Szkic orientacyjny...skala 1:25000 W2. Przejście wodociągu pod linią kolejową Olecko Suwałki; km +37,560. Projekt zagospodarowania terenu....skala 1:500 W3. Przejście wodociągu pod linią kolejową Olecko Suwałki; km +37,560. Profil podłużny...skala 1:100/500 II. Branża konstrukcyjna 1. Opis techniczny 2. Część graficzna 1. Płyta denna komory... rys. nr K1 2. Rzut poziomy komory... rys. nr K2 3. Przekrój podłużny komory... rys. nr K3 4. Przekrój poprzeczny komory... rys. nr K4 5. Płyta górna komory... rys. nr K5 III. Załączniki formalno - prawne 1. Warunki techniczne do opracowania dokumentacji projektowo kosztorysowej na wykonanie magistrali wodociągowej Hubala Dubowo w Suwałkach wydane przez Przedsiębiorstwo Wodociągów i Kanalizacji w Suwałkach Spółka z o.o. - pismo nr RT /01/08 z Decyzja o ustaleniu lokalizacji inwestycji celu publicznego wydana przez PODLASKI URZĄD WOJEWÓDZKI w Białymstoku nr WI.V.HMK/ /07 z listopada 2007r. 3. Pismo PKP Polskie Linie Kolejowe S.A. Zakład Linii Kolejowych w Białymstoku nr IZDK5e /08 z dnia 10 kwietnia 2008r. w sprawie warunków technicznych przejścia sieci wodociągowej pod torem kolejowym linii Olecko Suwałki (km +37,560) 4. Uzgodnienie projektu z PKP ENERGETYKA Spółka z o.o. Zakład Wschodni ul. Hetmańska 103, Białystok pismo nr EZ3-Ez10C-552/1/54/08 z dnia 5 czerwca 2008r. wraz z załącznikiem graficznym 5. Uzgodnienie projektu z Zakładem Telekomunikacji Kolejowej w Warszawie Rejon Telekomunikacji w Białymstoku ul. Narewska 14, Białystok pismo nr LZR /2008 z dnia 16 maja 2008r. wraz z załącznikiem graficznym 6. Uzgodnienie projektu z PKP Polskie Linie Kolejowe Zakład Linii Kolejowych w Białymstoku ul. Kopernika 58, Białystok pismo nr IZDK5e /08 z dnia 26 maja 2008r. wraz z załącznikiem graficznym 7. Uzgodnienie projektu z Polskimi Kolejami Państwowymi Spółka Akcyjna Oddział Gospodarowania Nieruchomościami w Warszawie, ul. Armatnia 14 pismo nr N7e /08 z dnia r. wraz z załącznikiem graficznym 8. Wykaz współrzędnych punktów projektowanej sieci wraz z załącznikiem graficznym 9. Opinia Kolejowego Zespołu Uzgadniania Dokumentacji Projektowej w Warszawie nr 159/2008 z dnia 15 lipca 2008r. wraz z załącznikiem graficznym 10. Uzgodnienie projektu ze Spółdzielnią Mleczarską SUDOWIA w Suwałkach w zakresie kolizji z istniejącą infrastrukturą pismo z dnia r. 11. Uzgodnienie projektu z Przedsiębiorstwem Wodociągów i Kanalizacji Spółka z o.o. w Suwałkach nr 70/2008/K z dnia r. - odpis na planszy. IV. Informacja BIOZ 2

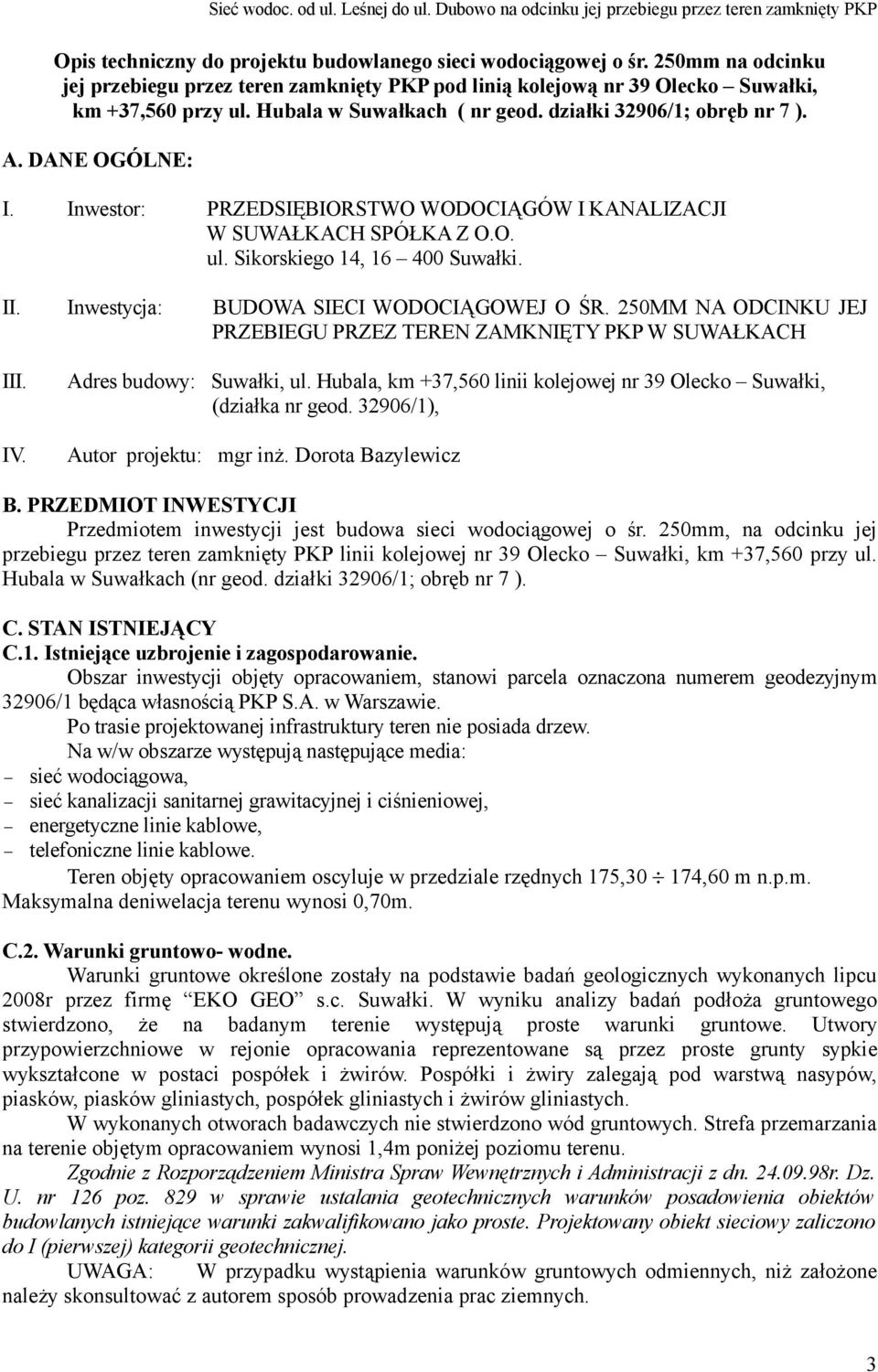

3 Opis techniczny do projektu budowlanego sieci wodociągowej o śr. 250mm na odcinku jej przebiegu przez teren zamknięty PKP pod linią kolejową nr 39 Olecko Suwałki, km +37,560 przy ul. Hubala w Suwałkach ( nr geod. działki 32906/1; obręb nr 7 ). A. DANE OGÓLNE: I. Inwestor: PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI W SUWAŁKACH SPÓŁKA Z O.O. ul. Sikorskiego 14, Suwałki. II. Inwestycja: BUDOWA SIECI WODOCIĄGOWEJ O ŚR. 250MM NA ODCINKU JEJ PRZEBIEGU PRZEZ TEREN ZAMKNIĘTY PKP W SUWAŁKACH III. IV. Adres budowy: Suwałki, ul. Hubala, km +37,560 linii kolejowej nr 39 Olecko Suwałki, (działka nr geod /1), Autor projektu: mgr inż. Dorota Bazylewicz B. PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest budowa sieci wodociągowej o śr. 250mm, na odcinku jej przebiegu przez teren zamknięty PKP linii kolejowej nr 39 Olecko Suwałki, km +37,560 przy ul. Hubala w Suwałkach (nr geod. działki 32906/1; obręb nr 7 ). C. STAN ISTNIEJĄCY C.1. Istniejące uzbrojenie i zagospodarowanie. Obszar inwestycji objęty opracowaniem, stanowi parcela oznaczona numerem geodezyjnym 32906/1 będąca własnością PKP S.A. w Warszawie. Po trasie projektowanej infrastruktury teren nie posiada drzew. Na w/w obszarze występują następujące media: sieć wodociągowa, sieć kanalizacji sanitarnej grawitacyjnej i ciśnieniowej, energetyczne linie kablowe, telefoniczne linie kablowe. Teren objęty opracowaniem oscyluje w przedziale rzędnych 175,30 174,60 m n.p.m. Maksymalna deniwelacja terenu wynosi 0,70m. C.2. Warunki gruntowo- wodne. Warunki gruntowe określone zostały na podstawie badań geologicznych wykonanych lipcu 2008r przez firmę EKO GEO s.c. Suwałki. W wyniku analizy badań podłoża gruntowego stwierdzono, że na badanym terenie występują proste warunki gruntowe. Utwory przypowierzchniowe w rejonie opracowania reprezentowane są przez proste grunty sypkie wykształcone w postaci pospółek i żwirów. Pospółki i żwiry zalegają pod warstwą nasypów, piasków, piasków gliniastych, pospółek gliniastych i żwirów gliniastych. W wykonanych otworach badawczych nie stwierdzono wód gruntowych. Strefa przemarzania na terenie objętym opracowaniem wynosi 1,4m poniżej poziomu terenu. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dn r. Dz. U. nr 126 poz. 829 w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych istniejące warunki zakwalifikowano jako proste. Projektowany obiekt sieciowy zaliczono do I (pierwszej) kategorii geotechnicznej. UWAGA: W przypadku wystąpienia warunków gruntowych odmiennych, niż założone należy skonsultować z autorem sposób prowadzenia prac ziemnych. 3

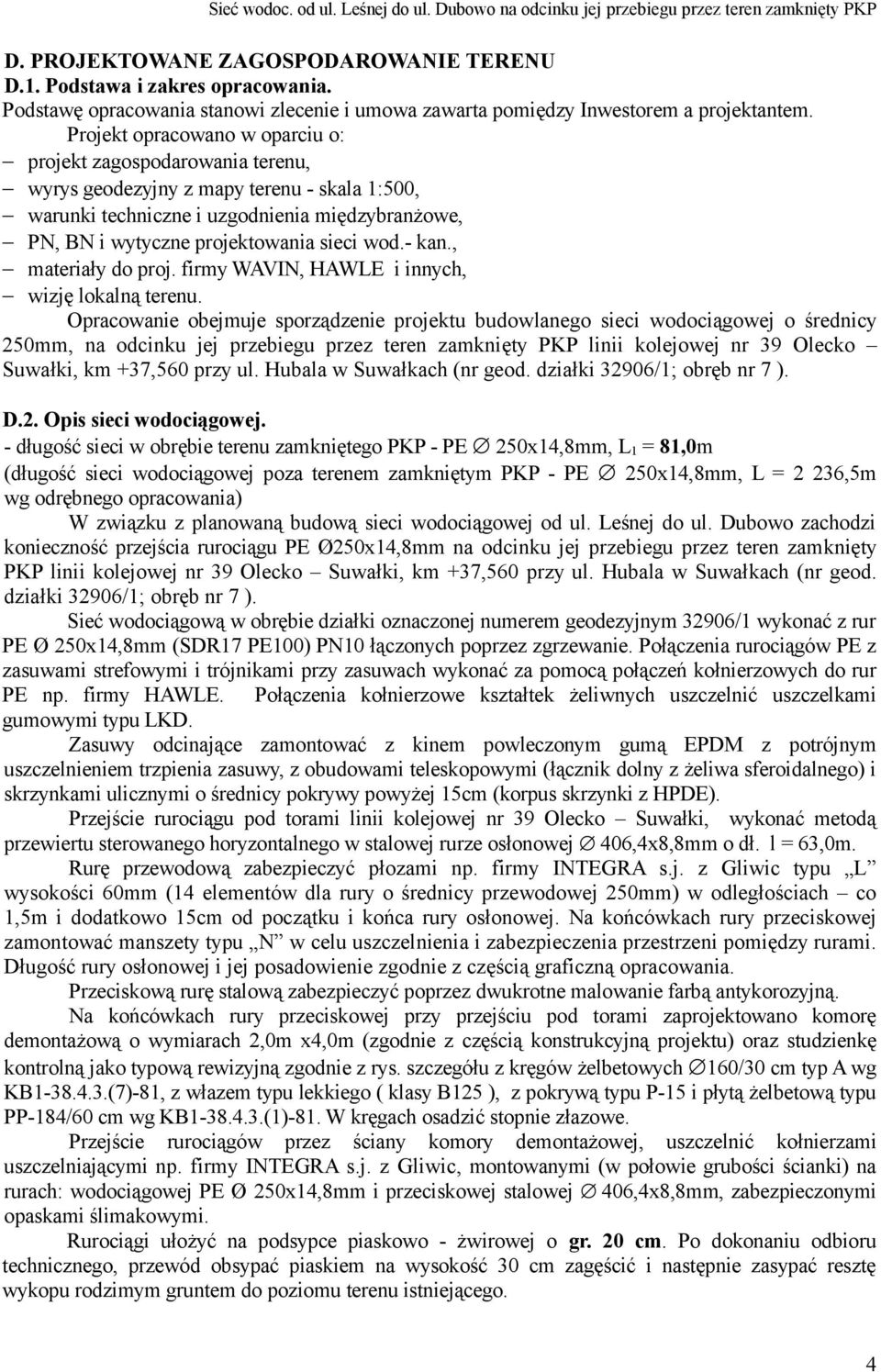

4 D. PROJEKTOWANE ZAGOSPODAROWANIE TERENU D.1. Podstawa i zakres opracowania. Podstawę opracowania stanowi zlecenie i umowa zawarta pomiędzy Inwestorem a projektantem. Projekt opracowano w oparciu o: projekt zagospodarowania terenu, wyrys geodezyjny z mapy terenu - skala 1:500, warunki techniczne i uzgodnienia międzybranżowe, PN, BN i wytyczne projektowania sieci wod.- kan., materiały do proj. firmy WAVIN, HAWLE i innych, wizję lokalną terenu. Opracowanie obejmuje sporządzenie projektu budowlanego sieci wodociągowej o średnicy 250mm, na odcinku jej przebiegu przez teren zamknięty PKP linii kolejowej nr 39 Olecko Suwałki, km +37,560 przy ul. Hubala w Suwałkach (nr geod. działki 32906/1; obręb nr 7 ). D.2. Opis sieci wodociągowej. - długość sieci w obrębie terenu zamkniętego PKP - PE 250x14,8mm, L 1 = 81,0m (długość sieci wodociągowej poza terenem zamkniętym PKP - PE 250x14,8mm, L = 2 236,5m wg odrębnego opracowania) W związku z planowaną budową sieci wodociągowej od ul. Leśnej do ul. Dubowo zachodzi konieczność przejścia rurociągu PE Ø250x14,8mm na odcinku jej przebiegu przez teren zamknięty PKP linii kolejowej nr 39 Olecko Suwałki, km +37,560 przy ul. Hubala w Suwałkach (nr geod. działki 32906/1; obręb nr 7 ). Sieć wodociągową w obrębie działki oznaczonej numerem geodezyjnym 32906/1 wykonać z rur PE Ø 250x14,8mm (SDR17 PE100) PN10 łączonych poprzez zgrzewanie. Połączenia rurociągów PE z zasuwami strefowymi i trójnikami przy zasuwach wykonać za pomocą połączeń kołnierzowych do rur PE np. firmy HAWLE. Połączenia kołnierzowe kształtek żeliwnych uszczelnić uszczelkami gumowymi typu LKD. Zasuwy odcinające zamontować z kinem powleczonym gumą EPDM z potrójnym uszczelnieniem trzpienia zasuwy, z obudowami teleskopowymi (łącznik dolny z żeliwa sferoidalnego) i skrzynkami ulicznymi o średnicy pokrywy powyżej 15cm (korpus skrzynki z HPDE). Przejście rurociągu pod torami linii kolejowej nr 39 Olecko Suwałki, wykonać metodą przewiertu sterowanego horyzontalnego w stalowej rurze osłonowej 406,4x8,8mm o dł. l = 63,0m. Rurę przewodową zabezpieczyć płozami np. firmy INTEGRA s.j. z Gliwic typu L wysokości 60mm (14 elementów dla rury o średnicy przewodowej 250mm) w odległościach co 1,5m i dodatkowo 15cm od początku i końca rury osłonowej. Na końcówkach rury przeciskowej zamontować manszety typu N w celu uszczelnienia i zabezpieczenia przestrzeni pomiędzy rurami. Długość rury osłonowej i jej posadowienie zgodnie z częścią graficzną opracowania. Przeciskową rurę stalową zabezpieczyć poprzez dwukrotne malowanie farbą antykorozyjną. Na końcówkach rury przeciskowej przy przejściu pod torami zaprojektowano komorę demontażową o wymiarach 2,0m x4,0m (zgodnie z częścią konstrukcyjną projektu) oraz studzienkę kontrolną jako typową rewizyjną zgodnie z rys. szczegółu z kręgów żelbetowych 160/30 cm typ A wg KB (7)-81, z włazem typu lekkiego ( klasy B125 ), z pokrywą typu P-15 i płytą żelbetową typu PP-184/60 cm wg KB (1)-81. W kręgach osadzić stopnie złazowe. Przejście rurociągów przez ściany komory demontażowej, uszczelnić kołnierzami uszczelniającymi np. firmy INTEGRA s.j. z Gliwic, montowanymi (w połowie grubości ścianki) na rurach: wodociągowej PE Ø 250x14,8mm i przeciskowej stalowej 406,4x8,8mm, zabezpieczonymi opaskami ślimakowymi. Rurociągi ułożyć na podsypce piaskowo - żwirowej o gr. 20 cm. Po dokonaniu odbioru technicznego, przewód obsypać piaskiem na wysokość 30 cm zagęścić i następnie zasypać resztę wykopu rodzimym gruntem do poziomu terenu istniejącego. 4

5 Nad wodociągiem poza stalową rurą osłonową ułożyć metalizowaną taśmę ostrzegawczą w kolorze niebieskim. Zmiany trasy sieci wykonać za pomocą łuków i kolan α = Kolana i trójniki zabezpieczyć przed przemieszczeniem za pomocą bloków oporowych. Elementy betonowe sieci ( bloki oporowe i studzienki ) zabezpieczyć przeciwwilgociowo z obu stron poprzez dwukrotne pomalowanie Abizolem R+P. Prowadzenie przewodów, spadki, średnice zgodnie z częścią graficzną opracowania. Lp. Rodzaj wyrobu Opis materiału/wyrobu 1. rury polietylenowe (PE) do wody pitnej 2. kształtki 3. Złącza 4. Zasuwy i hydranty polietylenowe do wody pitnej żeliwne kołnierzowe z powłoką cementową systemowe polietylenowe zgrzewane doczołowo uszczelki do rur żeliwnych - gumowe typu LKD żeliwo sferoidalne z powłoką i uszczelkami dopuszczonymi do kontaktu z wodą Uwaga! Materiały i wyroby użyte do budowy projektowanej sieci wodociągowej muszą posiadać aktualne atesty higieniczne jednostek uprawnionych do ich wydawania, zgodnie z Rozporządzeniem Ministra Zdrowia z dnia 29 marca 2007r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi ( Dz. U. Nr 61 poz. 417 z dnia r.). E. ROBOTY ZIEMNE, KOLIZJE Z ISTNIEJĄCYM UZBROJENIEM Przed rozpoczęciem robót w pasie terenu będącego we władaniu PKP S.A. należy uzyskać zezwolenie administratora terenu na prowadzenie robót. Prace ziemne w pobliżu istniejącego uzbrojenia podziemnego, należy wykonywać w uzgodnieniu i pod kontrolą właścicieli poszczególnych sieci. Wykopy - wykonywać mechanicznie i ręcznie (przy mijaniu uzbrojenia podziemnego) jako wąsko przestrzenne w obudowie (wykop szalowany dwustronnie) w celu zabezpieczenia istniejących budowli i uzbrojenia podziemnego ( słupów, ogrodzeń i.t.p...) przed osunięciem do wykopu, z ziemią składowaną na odkład, z zachowaniem dojść montażowych. Przejście rurociągu pod torami linii kolejowej nr 39 Olecko Suwałki, wykonać metodą przewiertu sterowanego horyzontalnego w stalowej rurze osłonowej 406,4x8,8mm o długości l = 63,0m. Uwaga! Roboty związane z wykonaniem przewiertu sterowanego horyzontalnego należy rozpocząć od wykonania otworu kontrolnego przy istniejącej komorze (w sąsiedztwie projektowanej komory demontażowej) w celu stwierdzenia faktycznych rzędnych położenia istniejącego rurociągu ciśnieniowego kanalizacji sanitarnej Ø 300mm, będącego własnością Spółdzielni Mleczarskiej SUDOWIA. W przypadku stwierdzenia innych rzędnych położenia kolektora niż założono w projekcie, należy skorygować rzędne położenia projektowanego wodociągu w taki sposób, aby odległość między ściankami rury przeciskowej i istniejącego rurociągu wynosiła min. 50cm. W przypadku znalezienia się istniejących sieci, urządzeń podziemnych i ogrodzeń w kącie odłamu wykopu należy zabezpieczyć je przed uszkodzeniem lub osunięciem się do wykopu poprzez częściowe oszalowanie, podparcie lub mocowanie. W miejscach skrzyżowań projektowanych sieci z istniejącymi elektrycznymi i telefonicznymi liniami kablowymi należy na kablach założyć przepusty - osłony rurowe dzielone do kabli - PS, np. typu A160 PS f- my AROTA dług. 3.0 m. Zasypywanie rur warstwami: do wys. 30 cm ponad rurociąg ręcznie, następnie mechanicznie z zagęszczaniem każdej warstwy. Ze względu na materiał (PCV), z którego wykonano rurociągi niedopuszczalne jest wjeżdżanie ciężkim sprzętem na sieci w trakcie zasypywania wykopów. 5

6 W trakcie wykonywania prac ziemnych należy zapewnić użytkownikom przyległych działek komunikację ( przejścia i kładki dla pieszych ). Na zakończenie robót należy przywrócić pierwotne ukształtowanie terenu (odtworzenie istniejących nawierzchni asfaltowych i chodników). Powyższe roboty wykonywać pod nadzorem RE i ZT Suwałki, Spółdzielni Mleczarskiej SUDOWIA, PWiK w Suwałkach Spółka z o.o., PKP Polskie Linie Kolejowe S.A. Zakład Linii Kolejowych w Białymstoku, PKP Energetyka Sp. Z o.o. Zakład Wschodni, ul. Hetmańska 103 w Białymstoku oraz Telekomunikacja Kolejowa Sp. Z o.o. Zakład Telekomunikacji w Warszawie Rejon Telekomunikacji w Białymstoku ul. Narewska 14. F. ZIELEŃ W obrębie terenu objętego opracowaniem nie przewiduje się wycinki drzew. G. DANE O WPISIE DO REJESTRU ZABYTKÓW Teren objęty opracowaniem nie jest wpisany do rejestru zabytków. H. OCHRONA ŚRODOWISKA Przedmiotowa inwestycja nie będzie wywierała negatywnego wpływu na stan środowiska naturalnego. I. UWAGI KOŃCOWE Z uwagi na prowadzenie prac w wykopach szalowanych inwestycja wymaga sporządzenia Planu BIOZ na etapie realizacji. Sieci podlegają przed zasypaniem odbiorowi technicznemu i inwentaryzacji geodezyjnej przez odpowiednie służby. Rurociągi poddać próbie szczelności, wytrzymałości oraz płukaniu i dezynfekcji. Całość prac prowadzić zgodnie z przepisami BHP, Instrukcjami i DTR urządzeń i "Warunkami wykonania i odbioru robót budowlano- montażowych, cz. II - Instalacje sanitarne" oraz "Warunkami wykonania i odbioru rurociągów z tworzyw sztucznych". Opracował: mgr inż. Dorota Bazylewicz nr upr.: PDL/0075/PWOS/05, nr ewid. PDL/IS/0032/06 6
