1 Rozdzielacze i elektrorozdzielacze Seria 2000 o szerokoœci 10 mm wersja LINE o szerokoœci 10 mm, wersja FLAT o szerokoœci 10 mm, wersja BASE zintegrowane z³¹cze eiektryczne - szerokoœæ 10,5 mm o szerokoœci 18 mm wersja LINE o szerokoœci 18 mm wersja FLAT o szerokoœci 18 mm wersja VDMA zintegrowane z³¹cze eiektryczne - szerokoœæ 19 mm o szerokoœci 26 mm wersja LINE o szerokoœci 26 mm wersja FLAT o szerokoœci 26mm wersja VDMA

2 Rozdzielacze 5 dro ne Seria 2000 Opis serii 2000 Seria 2000 rozdzielaczy pneumatycznych i elektromagnetycznych zosta³a zaprojektowana z myœl¹ o nowoczesnym sterowaniu elektronicznym poprzez sterowniki programowalne i inne nowoczesne systemy sterowania. U ycie tej serii rozdzielaczy elektromagnetycznych równie ju we wczeœniej u ywanych systemach sterowania nie bêdzie problemem. Seria 2000 jest zaprojektowana w sposób umo liwiaj¹cy ³atw¹ konfiguracjê i budowê wysp zaworowych oraz ich póÿniejsz¹ integracjê z systemem sterowania poprzez odpowiednie modu³y elektryczne. Ze wzglêdu na wielkoœæ rozdzielaczy w serii 2000 wyró niamy trzy rozmiary opisane wed³ug ich szerokoœci: - szerokoœæ rozdzielaczy : 10mm, - szerokoœæ rozdzielaczy : 18 mm, - szerokoœæ rozdzielaczy : 26 mm. Ze wzglêdu na sposób wyprowadzenia przy³¹czy seriê 2000 rozdzielaczy mo na podzieliæ na trzy typy: - rozdzielacze typu " LINE " z wszystkimi przy³¹czami wyprowadzonymi bezpoœrednio na rozdzielaczu, - rozdzielacze typu " FLAT " z prz³¹czami zasilania i wydechowymi na bazie oraz z przy³¹czami roboczymi umieszczonymi na rozdzielaczu, - rozdzielacze typu "BASE" (seria 2100) lub " VDMA " (seria 2400/2600) z wszystkimi przy³¹czami wyprowadzonymi poprzez bazê rozdzielacza. Rozdzielacze o szerokoœciach 10 mm i 18 mm o napiêciu zasilania pilotów 24 VDC maj¹ mo liwoœæ ³atwego elektrycznego ³¹czenia ich poprzez modu³y integruj¹ce. Modu³y s¹ dostêpne w wersjach dla dwóch lub czterech rozdzielaczy, mo na je ³¹czyæ razem (maksymalnie do 16 rozdzielaczy elektromagnetycznych na jednej wyspie zaworowej). Wszystkie modu³y posiadaj¹ stopieñ ochrony IP40 lub IP65. Materiay konstrukcyjne Korpus centralny Przy³¹cza Operatory Suwak Uszczelki t³oczka Uszczelki suwaka Sprê yny T³oczek Obs³uga i u ytkowanie Odlew aluminiowy pokrywany chemicznie niklem i tworzywem PTFE tworzywo polimerowe stop cynku odlew aluminium tworzywo polimerowe aluminium 2011 olejoodporna guma - NBR olejoodporna guma - HNBR (Therban) Stal nierdzewna AISI 302 aluminium 2011 tworzywo polimerowe Œredni czas bezawaryjnej pracy rozdzielaczy tej serii przekracza 50 milionów cykli w optymalnych warunkach pracy. W³aœciwe smarowanie i filtrowanie powietrza zasilaj¹cego zapewnia minimalizacjê zu ycia uszczelnieñ i ograniczenie gromadzenia siê kurzu i zanieczyszczeñ powoduj¹cych niew³aœciwe dzia³anie rozdzielaczy. Nale y przestrzegaæ parametrów dotycz¹cych warunków pracy i zasilania podanych na kartach katalogowych. Dostêpne s¹ zestawy naprawcze w sk³ad których wchodz¹ suwaki i uszczelki. Ich wymiana nie wymaga specjalnego przeszkolenia. Nale y zachowaæ w³aœciw¹ dok³adnoœæ przy ich wymianie. Oznaczenia kodowe cewek pilotów dla rozdzielaczy serii 2000 Seria 2100 Do sterowania tej serii rozdzielaczy wybrano elektropiloty o szerokoœci 10mm i œrednicy nominalnej 0, mm (patrz seria 300, rozdzia³ 1). Zapewnia to krótki czas przesterowania i redukcjê pobieranej mocy. Rozdzielacz elektromagnetyczny mo e byæ dostarczony z cewk¹ pilota skierowan¹ z³¹czem elektrycznym do góry lub w dó³, zale nie od aplikacji. Kody cewek skierowanych do góry: Kody cewek skierowanych w dó³: 01 = cewka miniaturowa 12VDC 21 = cewka miniaturowa 12VDC 02 = cewka miniaturowa 24VDC 22 = cewka miniaturowa 24VDC 11 = cewka miniaturowa 12VDC 31 = cewka miniaturowa 12VDC 12 = cewka miniaturowa 24VDC 32 = cewka miniaturowa 24VDC 91 = cewka miniaturowa 12VDC do modu³u elektr. 92 = cewka miniaturowa 24VDC do modu³u elektr /2600 Do sterowania tej serii rozdzielaczy wybrano elektropiloty o szerokoœci 15mm i œrednicy nominalnej 1,1 mm (patrz seria 300, rozdzia³ 1). Zapewnia to krótki czas przesterowania i redukcjê pobieranej mocy. Rozdzielacz elektromagnetyczny mo e byæ dostarczony z cewk¹ pilota skierowan¹ z³¹czem elektrycznym do góry lub w dó³, zale nie od aplikacji. Kody cewek skierowanych do góry: Kody cewek skierowanych w dó³: 01 = cewka miniaturowa 12VDC 02 = cewka miniaturowa 24VDC 05 = cewka miniaturowa 24VAC 06 = cewka miniaturowa 110VAC 0 = cewka miniaturowa 220VAC Na zapytanie dostêpne równie cewki z homologacj¹ na rynki U.S.A i Kanady. 11 = cewka miniaturowa 12VDC 12 = cewka miniaturowa 24VDC 15 = cewka miniaturowa 24VAC 16 = cewka miniaturowa 110VAC 1 = cewka miniaturowa 220VAC

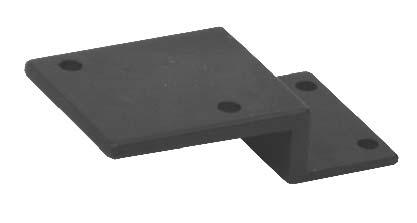

3 Wykorzystuj¹c elektryczne modu³y integruj¹ce mo na ³atwo zaprojektowaæ i z³o yæ wyspê zaworow¹ sk³adaj¹c¹ siê z rozdzielaczy elektromagnetycznych serii Sposób wykorzystania modu³ów integruj¹cych ilustruje poni szy rysunek z³o eniowy. Do budowy wyspy mo na wykorzystaæ rozdzielacze elektromagnetyczne z cewkami pilotów o napiêciach 24 i 12 VDC oraz 24VAC*. Tak zudowana wyspa zaworowa posiada stopieñ ochrony IP40 lub Ip65. *-Uwaga: jeœli napiêcie wynosi 24VAC NIE U YWAÆ modu³ów z diod¹ zabezpieczaj¹c¹. Pytka podtrzymuj¹ca ³¹czy modu³ elektryczny z modu³em bazy rozdzielacza elektromagnetycznego (jedna p³ytka przypada na jeden modu³ elektryczny). Rozdzielacz mo e byæ wyjêty z baterii rozdzielaczy po³¹czonych ju z modu³ami elektrycznymi. Nie powoduje to przerwania pracy pozosta³ych rozdzielaczy. Modu³yelektryczne ³aczone razem za pomoc¹ œrub monta owych i zatrzasku plastykowego. Jako pierwszy terminal w wyspach z 2, 6, 10 i 14 rozdzielaczami stosuje siê element 2 - pozycyjny Maksymalna liczba sterowanych rozdzielaczy: 16. (4 x 4 - pozycyjny modu³) Do wysp z rozdzielaczami monostabilnymi z jedn¹ cewk¹ stosuje siê 25 stykowe z³¹cze elektryczne SUB-D Do wysp z rozdzielaczami z dwoma cewkami stosuje siê 3 - stykowe z³¹cze elektryczne SUB-D.2

4 Modu³ dla 4 rozdzielaczy elektromagnetycznych _ Modu³ dla 2 rozdzielaczy elektromagnetycznych _ Typ: 00 = (modu³ dla 4 rozdz. lewy IP40 - PNP) 01 = (modu³ dla 4 rozdz. prawy IP40 - PNP) 02 = (modu³ dla 4 rozdziel. lewy IP40 z diod¹ zabezp. - PNP)* 03 = (modu³ dla 4 rozdziel. prawy IP40 z diod¹ zabezp. - PNP)* 10 = (modu³ dla 4 rozdz. lewy IP65 - PNP) 11 = (modu³ dla 4 rozdz. prawy IP65 - PNP) 12 = (modu³ dla 4 rozdziel. lewy IP65 z diod¹ zabezp. - PNP)* 13 = (modu³ dla 4 rozdziel. prawy IP65 z diod¹ zabezp. - PNP)* * TYLKO DLA VDC Waga gr. 50 Z³¹cze 3- stykowe z zabezpieczeniem IP Typ: 00 = (modu³ dla 2 rozdz. lewy IP40 - PNP) 01 = (modu³ dla 2 rozdz. prawy IP40 - PNP) 02 = (modu³ dla 2 rozdziel. lewy IP40 z diod¹ zabezp. - PNP)* 03 = (modu³ dla 2 rozdziel. prawy IP40 z diod¹ zabezp. - PNP)* 10 = (modu³ dla 2 rozdz. lewy IP65 - PNP) 11 = (modu³ dla 2 rozdz. prawy IP65 - PNP) 12 = (modu³ dla 2 rozdziel. lewy IP65 z diod¹ zabezp. - PNP)* 13 = (modu³ dla 2 rozdziel. prawy IP65 z diod¹ zabezp. - PNP)* * TYLKO DLA VDC Waga gr. 30 Z³¹cze 25 - stykowe z zabezpieczeniem IP Waga gr. 120 Waga gr. 40 P³ytka zamykaj¹ca P³ytka zamykaj¹ca wejœcia elektryczne Kabel PNEUMAX _. _. _ Waga gr. 5 Waga gr. 2 Typ z³¹cza: 25 = 25 stykowe 3 = 3 stykowe D³ugoœæ kabla 03 = 3 metry 05 = 5 metry 10 = 10 metry 00 = z³¹cze IP40 10 = z³¹cze Ip65 (z elementem zabezpieczaj¹cym) P³ytka podtrzymuj¹ca dla typu VDMA P³ytka podtrzymuj¹ca dla typu FLAT Waga gr. 20 Modu³ czterozaworowy z przy³¹czem 25 stykowym Waga gr. 20 Wtyczka 15 mm z dwumetrowym kablem Waga gr. 65 Waga gr

5 Z³¹cze 25 stykowe typu SUB-D Z³¹cze 3 stykowe typu SUB-D Modu³y lewe Modu³y prawe.29
