PRZEMYSŁOWE GNIAZDA I WTYCZKI SERIA MILITARNA

Transkrypt

1 PRZEMYSŁOWE GNIAZDA I WTYCZKI SERIA MILITARNA

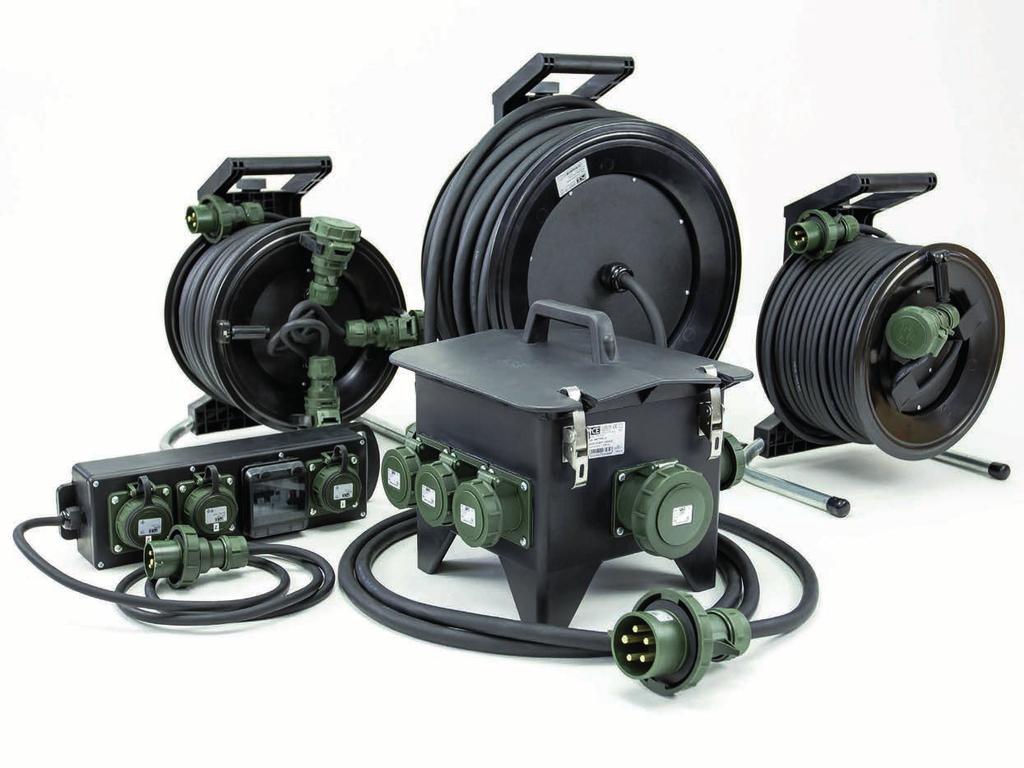

2 PCE Polska PCE Polska to przedsiębiorstwo o profilu produkcyjno-handlowym, które już od 1994 roku dostarcza Klientom krajowym i zagranicznym najwyższej jakości osprzęt siłowy. Nasza firma należy do międzynarodowej grupy PCE i jest polskim odziałem firmy PC Electric GmbH z siedzibą w Austrii. Od wielu lat rozwijamy się, dążąc do sukcesywnego doskonalenia swoich produktów i usług, aby zapewniać Klientom korzyści trwale kojarzone z marką. Specjalnie do pracy w trudnych warunkach dla służb wojskowych i jednostek ratowniczych, zaprojektowaliśmy serię produktów z naciskiem na wysokie standardy, solidną konstrukcję oraz niezawodność. Nowa seria wtyczek i gniazd siłowych o wysokim stopniu szczelności, wytrzymałości oraz doskonałych właściwościach mechanicznych i ergonomicznych w 100% spełnia wymagania wszelakich aplikacji - zasilając maszyny lub instalacje elektryczne na placach manewrowych, koszarach. Niezwykle bogata i wciąż poszerzająca się oferta odpowiada potrzebom nawet najbardziej wymagających Klientów. Nasz zespół technicznokonstruktorski czuwa nad stałym doskonaleniem produktów, dzięki czemu zawsze jesteśmy w stanie dotrzymać kroku i wymogom rynku zarówno w aspekcie technicznym, technologicznym, jak i cenowym. Cechą wyróżniającą nas spośród producentów branży elektroinstalacyjnej jest nie tylko doskonała jakość wyrobów, ale także bardzo krótkie terminy realizacji zamówień, co wynika z elastycznego systemu produkcji i świetnie opracowanych metod magazynowania. Duża wydajność i nieskomplikowany sposób przyjmowania oraz realizacji zamówień umożliwiają nam oferowanie przystępnych cen za produkty spełniające najwyższe standardy jakości.

3 Spis treści Dane techniczne strona 4-5 Wtyczki 16-32A Wtyczki A Gniazda przenosne 16-32A Gniazda przenośne A Strona 6 Strona 7 Strona 8 Strona 9 Gniazda tablicowe proste 16-32A Gniazda tablicowe proste A Gniazda tablicowe skośne 16-32A Gniazda tablicowe skośne A Strona 10 Strona 11 Strona 12 Strona 13 Wtyczki tablicowe 16-32A Wtyczki tablicowe A Osprzęt jednofazowy IP68 Zestawy gniazd Strona 14 Strona 15 Strony Strony 18-22

4 DANE TECHNICZNE GNIAZDA I WTYCZKI ELEKTRYKA Napięcie izolacyjne, maks. (V) Wytrzymałość dielektryczna Prąd wyłączeniowy Powtarzalność cykli załącz / wyłącz przy prądzie i napięciu znamionowym 16A = 690V (wtyczka przenośna, gniazdo przenośne, tablicowe) / 500V (wtyczka tablicowa) 32A = 690V (wtyczka przenośna, gniazdo przenośne, tablicowe) / 500V (wtyczka tablicowa) 16A = 3000V (wtyczka przenośna, gniazdo przenośne, tablicowe) / 2500V (wtyczka tablicowa) 32A = 3000V (wtyczka przenośna, gniazdo przenośne, tablicowe) / 2500V (wtyczka tablicowa) IEC: Atestowany dla prądu wyłączeniowego przy 110% napięcia znamionowego oraz 125% prądu znamionowego przy współczynniku mocy 0.6 (16A i 32A). IEC: 16A = 5000 przy współczynniku mocy A= 1000 przy współczynniku mocy 0.6 MECHANIKA Odporność na uderzenia Zgodnie z normą IEC Identyfikacja przewodów Zgodnie z normą IEC ŚRODOWISKO Temperatura pracy (zakres) -25 C do +80 C Stopień IP IP44 bryzgoszczelne; wodoszczelne; zgodnie z IEC Palność Zgodnie z IEC MATERIAŁ Obudowa (przód / tył) Klapka Zawias Sprężyna klapki Obudowa styków Styki Złączka zaciskowa Zacisk kablowy / tuleja Nakrętka dławika Wkręty montażowe Poliamid 6 (PA6) Poliamid 6 (PA6) IP44: Poliamid 6 (PA6) : Mosiądz Stal sprężynowa Poliamid 6 (PA6) Mosiądz lub mosiądz pokryty niklem Stal, mosiądz lub mosiądz pokryty niklem Polipropylen i elastomer termoplastyczny Poliamid 6 (PA6) Stal 4

5 ZARZĄDZANIE JAKOŚCIĄ BADANIA I ROZWÓJ Produkcja zgodna z międzynarodowymi standardami (Certyfikat EN ISO 9001:2008) Oszczędna i innowacyjna produkcja Liczne patenty Wysoka jakość ZALETY WSPÓŁPRACY GLOBALNA POZYCJA NA RYNKU Niezawodna obsługa Krótkie terminy dostaw Projekty zgodne z wymaganiami klienta Elastyczne działania Funkcjonalne rozwiązania Bezpośrednia współpraca z rynkami wschodnimi Rozwinięta dystrybucja w całym kraju Szybki system komunikacji - krótki czas odpowiedzi 5

6 WTYCZKA u 16-32A wodoszczelna Amp Styki Symbol 230V 400V zaciski śrubowe materiał: PA6 styki: mosiężne u u u u u u a SW Wymiary: 16A 32A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) a [mm] Ø b [mm] Ø przewodu [mm] SW [mm] Waga [g]

7 035-6.u WTYCZKA A wodoszczelna Amp Styki Symbol 230V 400V kontakt klatkowy materiał: PA6 styki: niklowane ze stykiem sterującym u u u u u u a b K SW Wymiary: 63A 125A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) a [mm] Ø b [mm] Ø przewodu [mm] 14, , , , , ,5-50 SW [mm] Waga [g]

8 GNIAZDO PRZENOŚNE u 16-32A wodoszczelne Amp Styki Symbol 230V 400V zaciski śrubowe materiał: PA6 styki: mosiężne u u u u u u a b SW Wymiary: 16A 32A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) a [mm] Ø b [mm] Ø przewodu [mm] SW [mm] Waga [g]

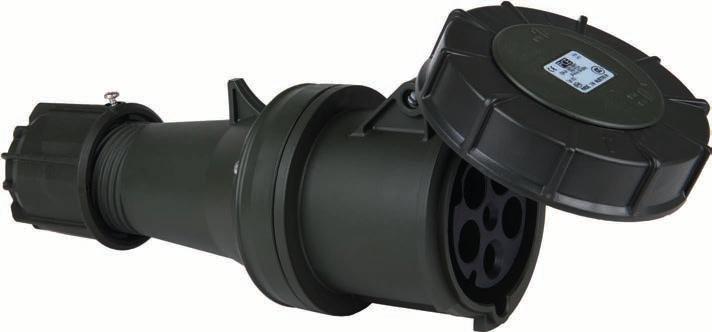

9 235-6.u GNIAZDO PRZENOŚNE A wodoszczelne Amp Styki Symbol 230V 400V kontakt klatkowy materiał: PA6 styki: niklowane ze stykiem sterującym u u u u u u a b K SW Wymiary: 63A 125A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) a [mm] Ø b [mm] Ø przewodu [mm] 14, , , , , ,5-50 SW [mm] Waga [g]

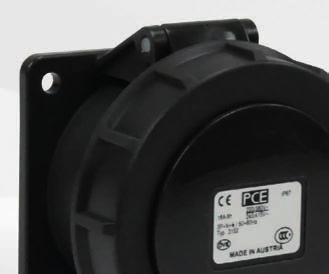

10 GNIAZDO TABLICOWE PROSTE u 16-32A wodoszczelnezelne Amp Styki Symbol 230V 400V kołnierz 75 x 75mm zaciski śrubowe materiał: PA6 styki: mosiężne Kołnierz: 75 x 75mm, Rozstaw otworów: 60 x 60mm u u u u u u f e 75 / / / / / 2.36 Wymiary: 5.5 / A 32A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) e [mm] f [mm] Waga [g]

11 335-6.u GNIAZDO TABLICOWE PROSTE A wodoszczelne Amp Styki Symbol 230V 400V kontakt klatkowy materiał: PA6 styki: mosiężne płytkowe Kołnierz: 100 x 100mm, Rozstaw otworów: 80 x 80mm u u u Kołnierz: 120 x 120mm, Rozstaw otworów: 100 x 100mm u u u f e Wymiary: 63A 125A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) e [mm] f [mm] Waga [g]

12 GNIAZDO TABLICOWE SKOŚNE 16-32A wodoszczelne f78.u Amp Styki Symbol 230V 400V kołnierz 80 x 97mm zaciski śrubowe materiał: PA6 styki: mosiężne Kołnierz: 80 x 97mm, Rozstaw otworów: 60 x 73mm f78.u f78.u f78.u f78.u f78.u f78.u 15 a 60 / / / 2.87 h f e g Wymiary: 16A 32A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) a [mm] e [mm] f [mm] g [mm] h [mm] Waga [g] /

13 435-6.u GNIAZDO TABLICOWE SKOŚNE A wodoszczelne Amp Styki Symbol 230V 400V kontakt klatkowy materiał: PA6 styki: mosiężne płytkowe Kołnierz: 100 x 112mm, Rozstaw otworów: 80 x 88mm u u u Kołnierz: 120 x 130mm, Rozstaw otworów: 100 x 108mm u u u e a b Wymiary: 63A 125A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) a [mm] b [mm] e [mm] f [mm] g [mm] h [mm] Waga [g]

14 WTYCZKA TABLICOWA PROSTA u 16-32A wodoszczelna Amp Styki Symbol 230V 400V kołnierz 75 x 75mm zaciski śrubowe materiał: PA6 styki: mosiężne Kołnierz: 75 x 75mm, Rozstaw otworów: 60 x 60mm u u u u u u f e Wymiary: h 14 16A 32A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) e [mm] f [mm] Ø h [mm] Waga [g]

15 635-6.u WTYCZKA TABLICOWA PROSTA A wodoszczelna Amp Styki Symbol 230V 400V kontakt klatkowy materiał: PA6 styki: mosiężne płytkowe Kołnierz: 100 x 100mm, Rozstaw otworów: 80 x 80mm u u u Kołnierz: 120 x 120mm, Rozstaw otworów: 100 x 100mm u u u f e Wymiary: h 63A 125A Bieguny (3p) (4p) (5p) (3p) (4p) (5p) e [mm] f [mm] Ø h [mm] Waga [g]

16 JEDNOFAZOWE GNIAZDA I WTYCZKI 16A IP68 wodoszczelne Amp Styki 230V Opis zaciski śrubowe materiał: PC/ABS styki: niklowane z pokrywą u gniazdo tablicowe pokrywa na zawiasach z bolcem uc gniazdo tablicowe pokrywa na zawiasach z bolcem, ochrona przed dziećmi u gniazdo tablicowe pokrywa na elastycznym pasku z bolcem uc gniazdo tablicowe pokrywa na elastycznym pasku z bolcem, ochrona przed dziećmi u gniazdo tablicowe kołnierz owalny z bolcem uc gniazdo tablicowe kołnierz owalny z bolcem, ochrona przed dziećmi * Gniazda dostępne również w wersji schuko IP68 c g f e c a b g f i e b a Wymiary: 16A u u u b f e Bieguny (2P+E) (2P+E) (2P+E) a [mm] b [mm] g c [mm] c e [mm] f [mm] g [mm] Waga [g] a 16

17 JEDNOFAZOWE GNIAZDA I WTYCZKI 16A IP68 wodoszczelne Amp Styki 230V Opis zaciski śrubowe materiał: PC/ABS styki: niklowane z pokrywą u wtyczka przenośna uni- schuko u gniazdo przenośne z bolcem uc gniazdo przenośne z bolcem, ochrona przed dziećmi uhp gniazdo stałe z bolcem * Gniazda dostępne również w wersji schuko a a IP68 b K SW b K SW Wymiary: 16A u u Bieguny (2P+E) (2P+E) a [mm] Ø b [mm] Ø przewodu [mm] SW [mm] Waga [g] M

18 SŁUPSK ROZDZIELNICA PRZENOŚNA wodoszczelna Wyposażenie zgodne z EN Rozdzielnica w pełni gumowa przenośna Wymiary: wys. x szer. x głęb. = 320x320x320 mm Pokrywa na zawiasach, zamykana na zatrzaski Zabezpieczenia znajdują się pod pokrywą Optymalne bezpieczeństwo- spód obudowy jednolity umieszczony wysoko nad podłożem, co chroni przed wtargnięciem wody od dołu Dzięki wydłużonej pokrywie gniazda są chronione nawet przy upadku rozdzielnicy Oszczędność przestrzeni przechowywania - rozdzielnice można składować jedna na drugiej Wersja standardowa: Obudowa w pełni gumowa z uchwytem transportowym Gniazda CEE i GS wykonane z poliamidu (PA6) z niklowanymi stykami, gniazda indywidualnie wymienne Wszystkie zewnętrzne części metalowe wykonane ze stali nierdzewnej Układ CEE 400V 5p CEE 230V 3p 125A 63A 32A 16A 16A 16A GS 250V Zabezpieczenia Wejście 16A 16A 16A 16A 16A 16A 16A 16A x MCB 25A 3p-C 4m przewodu H07RN-F 5x6 z wtyczką CEE 32A 5p 400V 32A 18

19 ŚWIDNICA ROZDZIELNICA PRZENOŚNA wodoszczelna Wyposażenie zgodne z EN Rozdzielnica w pełni gumowa przenośna Wymiary: wys. x szer. x głęb. = 72x430x115 mm Wersja standardowa: Obudowa w pełni gumowa z uchwytem transportowym Gniazda CEE i GS wykonane z poliamidu (PA6) z niklowanymi stykami, gniazda indywidualnie wymienne Wszystkie zewnętrzne części metalowe wykonane ze stali nierdzewnej Wejście wtyczką przenośną na przewodzie lub wtyczką tablicową Układ CEE 400V 5p CEE 230V 3p 125A 63A 32A 16A 16A 16A GS 250V Zabezpieczenia Wejście 16A 16A 16A 3 1 x MCB 6A 1p-C 1 x MCB 2A 1p-C 1 x RCD 10A/2/0.03A 4m przewdou H07RN-F 3x2,5 z wtyczką CEE 16A 3p 230V 19

20 KŁODZKO PRZEDŁUŻACZ NA BĘBNIE wodoszczelny Wyposażenie zgodne z EN Bęben z tworzywa na stojaku metalowym Średnica bębna 320mm Hamulec blokujący bęben uniemożliwiający przypadkowe rozwinięcie kabla Stabilny stojak z ergonomicznym uchwytem transportowym Uchwyt do nawijania przewodu Wersja standardowa: Gniazda CEE i GS wykonane z poliamidu (PA6) z niklowanymi stykami, gniazda indywidualnie wymienne Wszystkie zewnętrzne części metalowe wykonane ze stali nierdzewnej Ø 320 Ø Ø Układ CEE 400V 5p CEE 230V 3p 125A 63A 32A 16A 16A 16A GS 250V Zabezpieczenia Wejście 16A 16A 16A 3 50m przewodu H07RN-F 3x2,5 z wtyczką CEE 16A 3p 230V 20
