1 Instrukcja instalacji Lumaflex Duo Compact Lumaflex Duo Speed Lumaflex DuoTraining Lumaflex Duo Reference UWAGA Drewno, jako naturalny, żywy materiał, pracuje pod wpływem wilgotności względnej (RH). Drewno kurczy się w warunkach suchych i pęcznieje przy wysokiej wilgotności względnej. W miejscach, gdzie drewno przez dłuższy czas podlegało działaniu wysokiej lub niskiej RH, może wystąpić jego uszkodzenie. Dlatego ważne jest, aby RH w pomieszczeniu utrzymywała się w granicach 40-60%. Aby zagwarantować klientowi najlepszą funkcjonalność produktu, należy postępować zgodnie z niniejszą instrukcją. W przeciwnym razie Tarkett nie ponosi odpowiedzialności za uszkodzenia po instalacji. Zastosowanie produktu do celów innych niż określone w warunkach użytkowania należy wcześniej uzgodnić z firmą Tarkett. Aby uzyskać dodatkowe informacje i porady, skontaktuj się ze swoim sprzedawcą. PODŁOŻE NORMA NF P Zawartość wilgoci w podłożu Norma NF P90 202/ Współczynnik wilgoci w wylewce nie może przekraczać 2%. Beton 2% max zawartość wody Anhydryt max 0,5% wody Powłoka bitumiczna Asfalt 2 Nierówność podłogi Norma NF P90 202/ Należy sprawdzić pod 3m łatą, czy wszelkie nierówności nie przekraczają 6 mm. 3 m łata

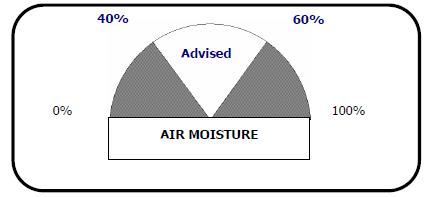

2 Warunki przechowywania i montażu podkładu Lumaflex Duo Produkty drewniane muszą być przechowywane w suchym, ogrzewanym pomieszczeniu min 15 C, a optymalna wilgotność względna powinna wynosić od 40 do 60%. Produkty z drewnianej sklejki Zalecan WILGOTNOŚĆ Układanie folii Tarfilm Połóż pierwszy arkusz na podłożu. Drugi arkusz powinien zachodzić 20 cm na poprzedni. Następnie sklej taśmą oba arkusze. Nie zapomnij zostawić wywiniętej 10 cm folii Tarfilm wzdłuż brzegów przy ścianach. Pamiętaj, że na wylewkę asfaltową lub inne podłoże o podwyższonym ryzyku zabrudzenia, należy nałożyć prostopadle drugą warstwę.

3 Rozwijanie pianki Tarfoam 15mm W przypadku montażu systemu Lumaflex Duo rozwiń piankę wzdłuż lub w poprzek powierzchni. Zalecamy rozwijanie w poprzek pomieszczenia o szerokości 24 m lub mniejszej, aby uniknąć łączeń na krótszych krawędziach. Do spojenia krótkich boków zalecamy użycie taśmy. Przy pozycjonowaniu pianki może być konieczne przecięcie zwoju i połączenie go z kolejnym, należy wtedy nałożyć pierwszy zwój z zapasem o szerokości 10 cm. Następnie należy pozostawić piankę na 12 godzin (niczego na niej nie kładziemy), a potem odciąć zakładkę. Nie zapomnij nanieść środka otworów w betonie na piance, to pomoże zainstalować dekle podłogowe (patrz rozdział 7 Montowanie dekli podłogowych rysunek 1). W otworach drzwiowych zostaw pasek o szerokości 10 cm niepokryty pianką Tarfoam; należy go wypełnić 15 mm sklejką w celu wzmocnienia. To samo należy zrobić aby wzmocnić części podpierające duże obciążenia np. strefy wejścia, strefy dojazdów koszy mobilnych do koszykówki, przesuwne trybuny. Należy pamiętać, że te obszary nie będą zgodne z normą EN Układanie paneli Lumaflex Duo Spód panela Lumaflex Duo tą stroną kładziemy na piance Panele Lumaflex Duo aby uzyskać jednorodną odporność konstrukcji powinny być układane schodkowo. Minimalna odległość pomiędzy krótkimi bokami 50 cm

4 Układanie paneli Lumaflex Duo klejenie piór i wpustów za pomocą kleju typ D3 np. Emfi 863, sprzedawanego w 10 kg opakowaniach / / Dylatacja przy ścianie = 0,10% x długość minimum 30 mm Dylatacja przy ścianie = 0,15% x szerokość minimum 30 mm Upewnij się, czy klej jest dobrze rozsmarowany na piórze i wpuście. Klej Emfi można nałożyć specjalnym aplikatorem, dostępnym w Tarkett Sports. Aplikator trzeba czyścić, aby się nie zapchał. Zużycie kleju wynosi około 10 kg na obszar 200 m 2. Należy nakładać odpowiednią ilość kleju, aby uzyskać dobre przyleganie paneli, a tym samym jednorodną strukturę. Jeśli użyjemy za mało kleju, wiązanie będzie niewłaściwe.

5 Dysza do klejenia paneli Aplikator kleju producent Lamello LK10 (=10 kg) Średnica węża 10 4 m długości pistolet LK0 Strona: Do właściwego stosowania tych akcesoriów potrzebujemy kompresora o ciśnieniu 10 bar, o pojemności zbiornika 100 l i wylocie powietrza co najmniej 275 l na minutę. Stale sprawdzaj, czy ilość nakładanego kleju jest właściwa. Ostrożnie Podczas montażu i przyklejania paneli Lumaflex Duo należy uważać, aby: -nie nakładać kleju na krótkim boku paneli - panele dokładnie stykały się krawędziami i aby nie było między nimi żadnych przerw (przy dłuższych i krótszych krawędziach). - usunąć nadmiar kleju zaraz po nałożeniu. Należy wyszlifować powierzchnię, aby wyeliminować wszelkie defekty i wygładzić powierzchnię. Jeśli pomiędzy panelami pojawią się szpary, można zastosować szpachlówkę Postępuj według zaleceń producenta.

6 Warunki przechowywania Omnisport Rolki Omnisports należy przechowywać w poziomie, na płaskiej i suchej powierzchni. Nie można ich układać jedna na drugiej. Układanie rolek (dla wszystkich rodzajów instalacji) Temperatura w pomieszczeniu musi wynosić min 15 o C Wyznacz na podłodze linię centralną sali. Zacznij od środka linii centralnej, rozwiń pasma w kierunku boków sali. Rozwijaj w naprzemiennych kierunkach (oprócz wzorów drewna), układając arkusze krawędź przy krawędzi. Jeśli to konieczne, przytnij brzeg. Montaż można przeprowadzić na dwa sposoby: w poprzek i wzdłuż. Pamiętaj o pozostawieniu rozwiniętych arkuszy w celu aklimatyzacji Kierunek rozwijania Kierunek rozwijania

7 Klejenie Podłoże musi być czyste, suche, gładkie, bez pęknięć i niepokryte niczym, co mogłoby utrudnić właściwe klejenie. Ostrożnie przełóż arkusze do połowy w pierwszej części sali. Staraj się nie przesuwać arkuszy po ułożeniu. Nałóż klej na odkrytą połowę podłoża, zaczynając od pasm środkowych do zewnątrz. Przyklejaj dwa lub trzy arkusze naraz. Nakładaj klej na podłoże równymi warstwami. Aby klej dobrze przyległ do spodu nawierzchni, nie smaruj nim zbyt dużych powierzchni naraz. Zużycie kleju wynosi około 300 g/m 2 /A2/ dla Omnisport Speed, Training i Reference, a dla Omnisport Compact 250g/m 2 /A1/ Zainstaluj podłogę po odparowaniu kleju w/g wytycznych producenta kleju. Następnie za pomocą 50 kg walca należy wyeliminować pęcherze powietrza, które mogą powstać między podłożem a nawierzchnią. Frezowanie Tę czynność należy przeprowadzać za pomocą frezarki o dysku w kształcie U, szerokość frezu zależy od średnicy sznura spawalniczego oraz grubości produktu: Omnisports Compact => sznur spawalniczy 4 mm szerokość dysku 3,3 mm, głębokość ok. 1,80 mm Omnisports Speed => sznur spawalniczy 4 mm szerokość dysku 3,3 mm, głębokość do recyklingowanego PCV. Pianka nie może być otwarta. Omnisports Training i Reference => sznur spawalniczy 5 mm szerokość dysku 4,3 mm, a głębokość do recyklingowanego PCV. Pianka nie może być otwarta. klej Faza Odstęp maks. 0,5mm Lumaflex Frezarka

8 Spawanie Omnisport Nigdy nie spawaj tego samego dnia, co ułożyłeś wykładzinę! Do tej czynności zalecamy wózek automatyczny, które wykonuje bardziej regularne i profesjonalne spojenia. Przed spawaniem Omnisport najpierw przeprowadź próbę na kawałku produktu, aby sprawdzić, czy temperatura i prędkość dają dobre warunki spawania. Odcinanie nadmiaru spoiny Spoina jest gorąca Przycinanie przed schłodzeniem Drugie przycinanie po schłodzeniu Urządzenie potrzebne do przycinania: Nóż ¼ księżyca lub w kształcie sierpa z prowadnicą. lub nóż Mozart z blaszką. Malowanie linii boisk 1 Trwałe oznaczenia: Tarkett rekomenduje farbę Conipur 45 BASF AG tel Do malowania linii boisk może być również użyta każda inna farba poliuretanowa Postępuj według zaleceń producenta. 2 Tymczasowe oznaczenia Producent tych taśm to 3M oznaczenie 471 szerokość 5 cm Postępuj według zaleceń producenta.

9 Montowanie dekli podłogowych Podczas montowania pianki i paneli Tarflex, wytnij otwór w każdej kolejnej warstwie, zrób okrągłą wnękę według rozmiarów na poniższym rysunku. Wypełnij pokrywę dekla odpowiednią sklejką, przyklejając ją za pomocą kleju PU i na to wklej PCV lub zamów gotowe elementy w fabryce. Nałóż klej PU wokół wykonanej wnęki. Dokładnie wyczyść obramowanie z kleju Na końcu operacji wpuść dekiel w obramowanie.
