1 SUFITY PODWIESZANE Z nami zrealizujesz swoje pomysły Luty 09 PRELUDE SIXTY 2 Skróć czas montażu

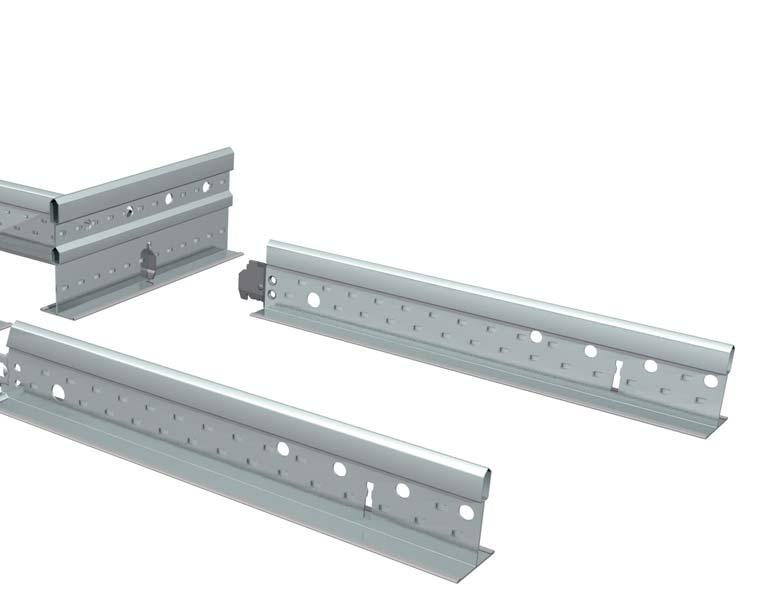

2 Prelude Sixty 2 : innowacyjne rozwiązanie w dziedzinie konstrukcji Armstrong przedstawia swój najnowszy, posiadający podwójną główkę typu Peakform, uniwersalny profil główny: wyjątkowy ruszt podstawowy o wysokości 62mm, wymagający mniejszej liczby punktów podwieszenia, co pozwala na zmniejszenie kosztów i skrócenie czasu montażu. Poprzeczka profilu z podwójną główką typu Peakform: zwiększona wytrzymałość profilu dla łatwiejszego montażu Podwójna główka typu Peakform: zwiększenie wytrzymałości profilu dla łatwiejszego montażu i obróbki. Uniwersalne szczeliny montażowe, kompatybilne z profilami poprzecznymi Prelude TLX i XL 2 o szerokości mm. Unikalny kształt profilu zapewnia: pełną kompatybilność połączenia z uniwersalnym profilem głównym Prelude Peakform, dzięki klipsowi SuperLock, zwiększoną ogólną wytrzymałość, bardziej stabilne i lepiej wypoziomowane połączenie. Klips SuperLock kompatybilny z uniwersalnym profilem głównym Peakform mm Kompatybilność z profilami poprzecznymi Prelude XL 2 mm Wyjątkowe rozwiązanie dla Nawet, gdy z uwagi na obecność urządzeń serwisowych (klimatyzacja, instalacje elektryczne...), nie ma możliwości montażu konstrukcji nośnej sufitu do stropu, konstrukcja nośna Prelude Sixty2 jest całkowicie przystosowana do montażu w typowym korytarzu o szerokości do 3,0m*. 2 *W zależności od rodzaju użytych płyt. Prosimy o kontakt z biurem firmy Armstrong w Warszawie.

3 nośnych dla elastycznych zastosowań Podwójny "ścieg" warstw blachy tworzących profil zwiększa jego odporność na skręcanie Zwiększona stabilność konstrukcji. Podwójna główka typu Peakform profilu zwiększa wytrzymałość i stabilność konstrukcji.. Poprzeczka profilu o wysokości 62mm: Zwiększona nośność Lepsze możliwość obróbki w trakcie montażu Zwiększenie rozstawu punktów podwieszenia oraz zmniejszenie ich liczby Zwiększenie rozpiętości bez konieczności mocowania do stropu w przypadku systemów korytarzowych Podwójne "zszycie" warstw tworzących profil zwiększa jego odporność na skręcanie. Łatwość montażu Kompatybilność z profilami poprzecznymi Prelude TLX mm. Dzięki podwójnej główce typu Peakform docinanie profili jest szybsze i łatwiejsze.. NOWY wzór otworów na poprzeczki profilu jest kompatybilny zarówno z profilami poprzecznymi XL 2 jak i TLX.. Zmniejszenie ciężaru kartonu nawet o 37% w stosunku do typowych profili posiadających wysoką poprzeczkę.. Konstrukcja odpowiednia dla płyt oraz długich płyt plank tworzących standardowe moduły, umożliwiająca większą elastyczność w trakcie montażu. konstrukcji korytarzowych Dzięki wyjątkowemu nowemu wzorowi poprzeczki profilu, może on unieść ciężar płyt bez konieczności stosowania wieszaków. Aby uzyskać więcej informacji na temat zalecanych płyt sufitowych bądź obciążeń konstrukcji, prosimy o kontakt z biurem firmy Armstrong w Warszawie. Solidne połączenie. Mocne połączenie.. Połączenie potwierdzone słyszalnym "kliknięciem".. Łatwość umieszczenia i połączenia elementów konstrukcji.. Łatwość łączenia i rozłączania konstrukcji, zwłaszcza w trudno dostępnych miejscach.. Górny klips łączący (Top Connector Clip TCC) wzmacnia ogólną wytrzymałość połączenia i poprawia nośność konstrukcji w miejscu łączenia elementów*. *Aby uzyskać więcej informacji na temat zalecanych płyt sufitowych bądź obciążeń konstrukcji, prosimy o kontakt z biurem firmy Armstrong w Warszawie. 3

4 Informacje techniczne Uniwersalny profil główny Prelude Sixty 2 Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość (mm) wysokość (mm) szt. mb kg na palecie 62 mm BP G , 21,9 36 BP G ,00 22,8 36 BP G ,50,6 36 mm Profil główny Prelude Sixty 2 Długość ,25 11 x 312,5 156, x ,75 10 x 337,5 168,75 Profil poprzeczny Prelude TLX (system zaczepowy) 38 mm 38 mm 30 mm Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość (mm) wysokość (mm) szt. mb kg na palecie mm mm mm Profile poprzeczne ze szczelinami montażowymi BP ,00,90 BP ,00 18,91 72 BP * ,00 18,15 72 BP ,00 9, BP ,25 17,84 BP ,00 17,13 Profile poprzeczne bez szczelin montażowych BP ,50 13, BP ,50 9, BP 13 31** ,00 9, BP ,50 8, BP ,00 8, 144 Profil poprzeczny Prelude XL 2 (łączenie na zatrzask) mm 38 mm Profile poprzeczne ze szczelinami montażowymi BP B ,00 18,15 72 BP B ,00 18,91 72 BP * ,00 15, mm mm BP A ,00 17,00 30 mm mm Profile poprzeczne bez szczelin montażowych BP A ,00 8, 144 BP A ,50 8, * Produkt dostępny w kolorze białym RAL 9010 (WR). ** Produkt w kolorze czarnym (NG), brązowym (MR), beżowym (BJ) oraz RAL 9006 (SG) dostępny na życzenie. Dostępne kolory: Carrara (CA), Platinum (PN), Czarny (BK), RAL 9006 (SG), Chrom (CE), Biały RAL 9010 (WR), Mosiądz (BS).

5 Rozwiązania przyścienne Zalecane jst zastosowanie profili przyściennych, w zależności od wymagań dotyczących obciążenia konstrukcji. Nr ref. Rozwiązanie przyścienne Zastosowanie BPT 19 HD Podwyższona wytrzymałość BPT H Podwyższona wytrzymałość BPT 01 H Wysoka wytrzymałość BPT HH Profil schodkowy Uwaga: dla systemów korytarzowych zalecamy zastosowanie wieszaka schodkowego do profili T BP AWDN23G, dla zwiększenia bezpieczeństwa konstrukcji. Akcesoria Nr ref. Opis produktu Długość (mm) Wysokość (mm) Zawartość kartonu (szt.) Ciężar kartonu (kg) BPA 401G Górny klips łączący do Prelude Sixty 2 (wchodzi w skład kartonu) ,30 BP AWDN23G Wieszak schodkowy do profili T (rozwiązanie do systemów korytarzowych) ,26 Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. Wszystkie wymiary są nominalne i podane w milimetrach. 5

6 Ogólne wskazówki montażowe Montaż płyt o krawędzi Board i Tegular na konstrukcji Prelude Sixty 2 1 Profil główny Prelude Sixty 2 2/3 Długie profile poprzeczne Prelude XL 2 lub TLX mm 4 Wieszak 5 Profil przyścienny 6 Płyty 7 Górny klips łączący maks. * min 300 min 30 min 300 *należy zmniejszyć do 450, jeśli zastosowane są ciężkie płyty/dodatkowe wkłady, lub jeżeli ciężkie urządzenia serwisowe są umieszczone w pobliżu ścian. Montaż długich płyt Plank o krawędzi Board i Tegular na konstrukcji Prelude Sixty 2 1 Profil główny Prelude Sixty 2 2 Długie profile poprzeczne Prelude XL 2 lub TLX mm 3 Wieszak 4 Profil przyścienny 5 Długie płyty Plank maks. 350 min 900 min 150 L = / / / / Płyty 1800 x 300 x Profile główne w rozstawie 1800 mm 1800 mm 10 mm mm Profil główny 0,56 lm 0,56 lm 0,84 lm Ilości potrzebne na 1 m 2 (nie uwzględniono odpadów) Profil poprzeczny 1800 mm 3,34 lm Profil poprzeczny 10 mm Profil poprzeczny mm 1,12 lm 0,84 lm *Colours available : 10 Carrara x (CA), Platinum (PN), 10 Black mm (BK), RAL 9006 (SG), 0,84 lm Chrome (CE), White RAL 9010 (WR), Brass (BR). mm 0,84 lm ** Also available in Black (NG), Brown (MR), Beige (BJ), SG (RAL9006). All measurements in millimetres. All sizes are nominal.

7 Montaż systemów korytarzowych Krok 1 Zamontuj profile przyścienne: BPT 19HD podwyższona wytrzymałość BPT H podwyższona wytrzymałość BPT 01 H wysoka wytrzymałość BPT HH profil schodkowy Krok 2 > Przytnij profil główny do wymaganej długości. > Wsuń wieszak schodkowy do profili T BP AWDN23G na profil główny > Zamontuj profile główne Prelude Sixty 2 Uwaga: punkty mocowania powinny być skoordynowane z profilami Prelude Sixty 2 (zalecany rozstaw punktów mocowania: co 300mm). Krok 3 opcja 1 Opcja 1: rozpiętość < 2800mm > Bez profili porzecznych, profile główne bez szczelin montażowych. > Bez dodatkowych elementów nośnych.. Krok 3 opcja 2 Opcja 2: rozpiętość od 2800mm do 3mm > Profile porzeczne Prelude XL 2 lub TLS mm. > Zalecane jest zastosowanie wieszaków schodkowych do profili T BP AWDN23G jako elementów nośnych. 7

8 Obciążenia konstrukcji Ułożenie standardowe obciążenie konstrukcji w kg/m 2 System Prelude Sixty 2 Poniższa tabela podaje maksymalną dopuszczalną odległość (w milimetrach) między wieszakami montowanymi wzdłuż profilu głównego Prelude Sixty 2 (BP G) przy podanych ciężarach płyt i rozstawie profili głównych. Rozstaw profili głównych Ciężar płyty Prelude 38mm, kwadratowa główka 1800mm XL 2 lub poprzeczka TLX Prelude 38mm Peakform10mm XL 2 lub poprzeczka TLX Prelude 30mm kwadratowa główka mm XL 2 lub poprzeczka TLX 2,5 kg/m 2 3,0 kg/m 2 3,5 kg/m 2 4,0 kg/m 2 5,0 kg/m 2 5,5 kg/m 2 6,0 kg/m 2 7,0 kg/m 2 8,5 kg/m 2 10,5 kg/m 2 13 kg/m ) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu x mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500, lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 3) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 4) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia. 5) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. Systemy korytarzowe obciążenie konstrukcji w kg/m 2 Rozstaw Rozpiętość Prelude Prelude Prelude Sixty System Z System Z Rozpiętość w mm obciążenie konstrukcji w kg/mb Długość profili łączonych "na styk" w mm Odległość pierwszej Wysokość Min. długość Maks. długość Minimalny rozstaw szczeliny montażowej szczelin montażowych od krawędzi profilu Wysokość Prelude ,5 7,4 5,9 4,7 3,9 3,2 2,6 Prelude 38 10,5 8,9 7,6 6,6 5,7 4,7 3,9 3,3 2,8 Prelude Sixty 2 62,2 17,2 14,7 12,8 11,2 9,8 8,7 7,8 7 6,3 5,7 5,1 4,7 4,3 3,9 3,5 3 2,5 2,2 System Z 32 4,8 4,5 3,9 3,3 2,7 2,2 1,9 System Z 70 8,5 7,5 5,2 4,6 4,1 3,7 3,3 2,9 2,5 2,1 1,8 1,5 1,3 1,2 Aby otrzymać jednorodne obciążenie w kg/m 2, należy podzielić wartości w powyższej tabeli przez odległość pomiędzy profilami (rozstaw). 1) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu x mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500, lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 3) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 4) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia. 5) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. PG2805 Black Printed on chlorine free paper from sustainable resources 02/09 Polska Armstrong Building Products BV Sp.zo.o. Oddział w Polsce ul. Domaniewska Warszawa Faks: servicece@armstrong.com
