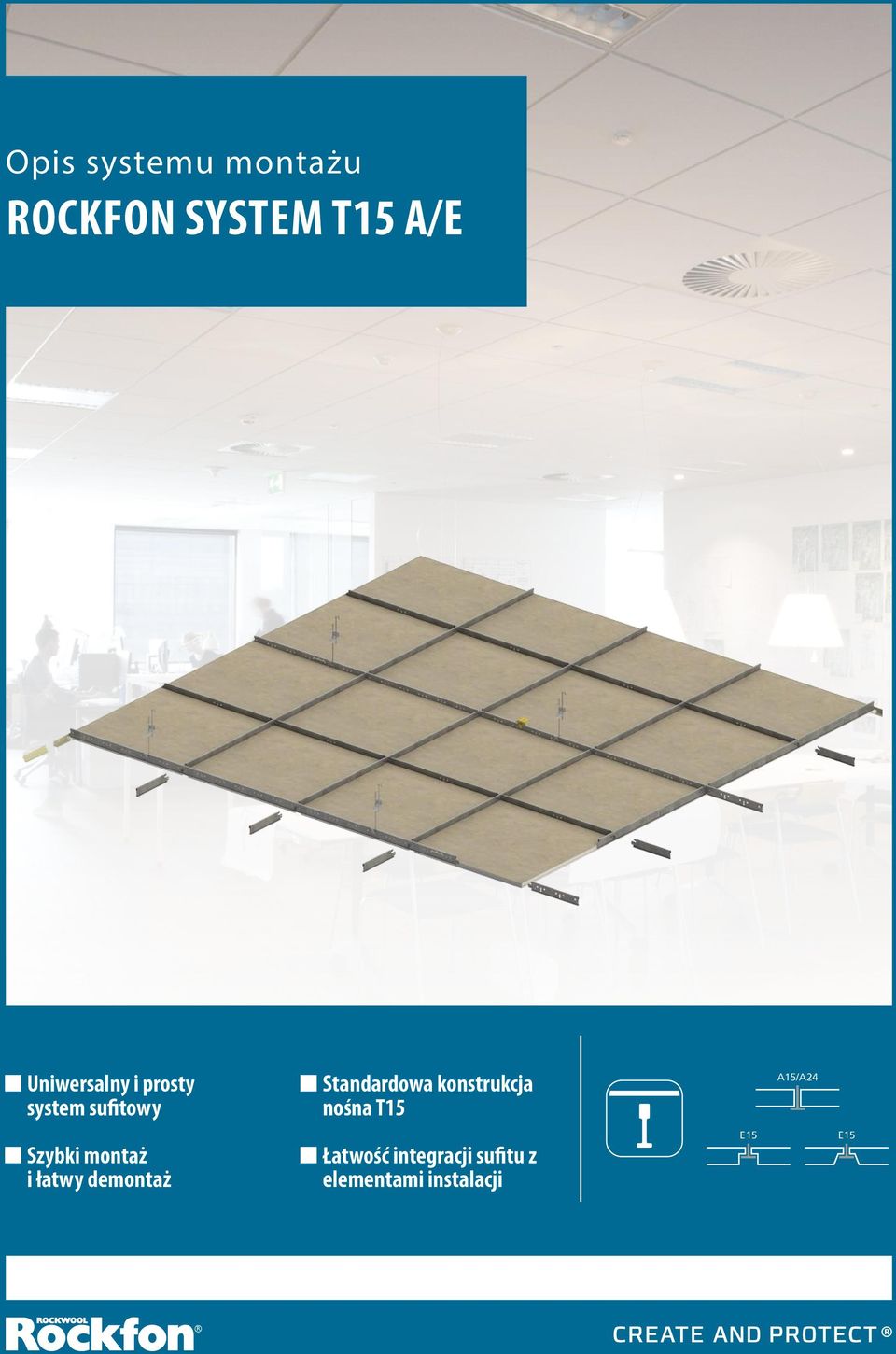

1 Opis systemu montażu ROCKFON SYSTEM T15 A/E Uniwersalny i prosty system sufitowy Standardowa konstrukcja nośna T15 A15/A24 Szybki montaż i łatwy demontaż Łatwość integracji sufitu z elementami instalacji E15 E15

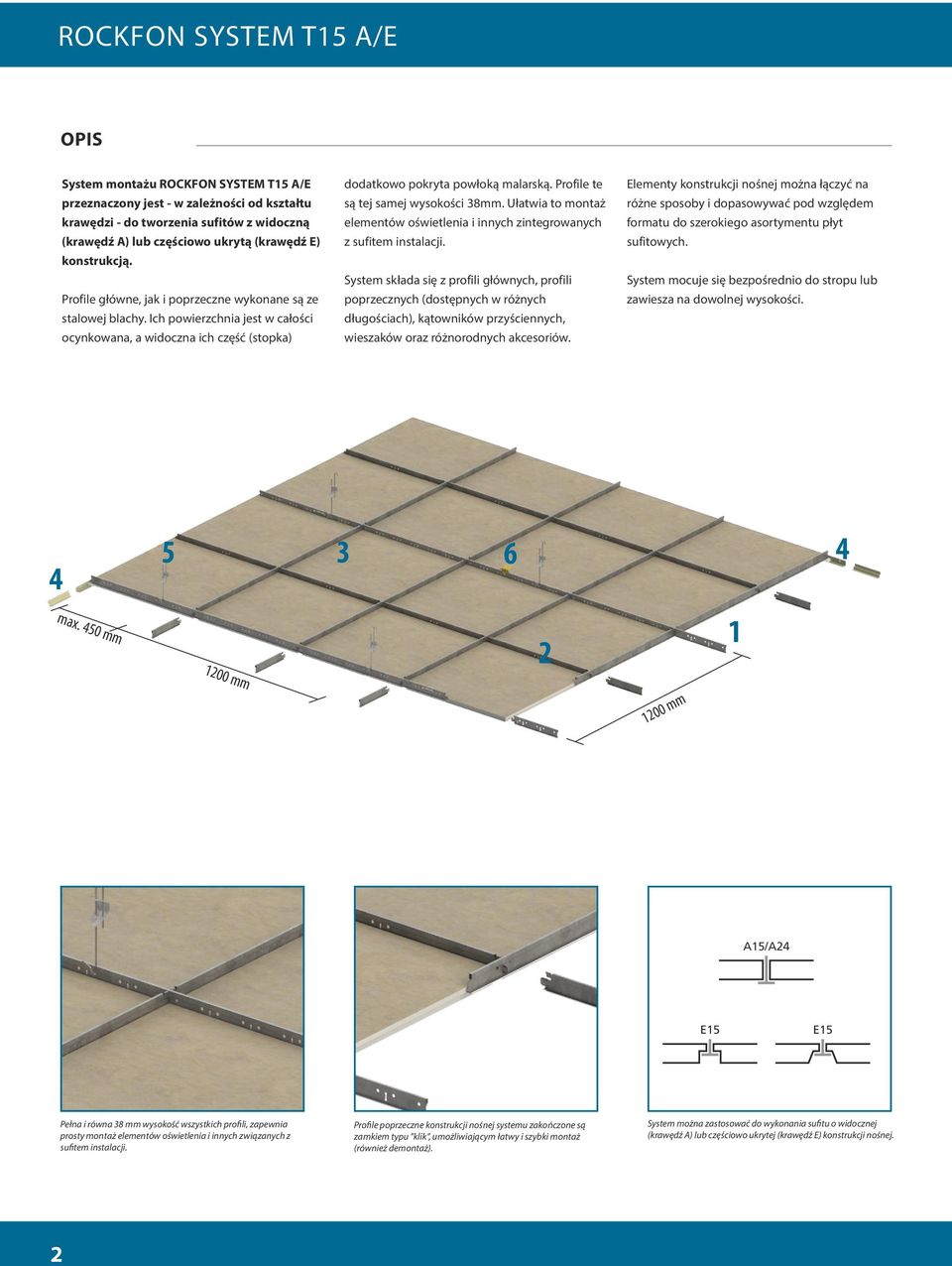

2 OPIS System montażu ROCKFON SYSTEM T15 A/E przeznaczony jest - w zależności od kształtu krawędzi - do tworzenia sufitów z widoczną (krawędź A) lub częściowo ukrytą (krawędź E) konstrukcją. Profile główne, jak i poprzeczne wykonane są ze stalowej blachy. Ich powierzchnia jest w całości ocynkowana, a widoczna ich część (stopka) dodatkowo pokryta powłoką malarską. Profile te są tej samej wysokości 38mm. Ułatwia to montaż elementów oświetlenia i innych zintegrowanych z sufitem instalacji. System składa się z profili głównych, profili poprzecznych (dostępnych w różnych długościach), kątowników przyściennych, wieszaków oraz różnorodnych akcesoriów. Elementy konstrukcji nośnej można łączyć na różne sposoby i dopasowywać pod względem formatu do szerokiego asortymentu płyt sufitowych. System mocuje się bezpośrednio do stropu lub zawiesza na dowolnej wysokości max. 450 mm 1200 mm mm A15/A24 E15 E15 Pełna i równa 38 mm wysokość wszystkich profili, zapewnia prosty montaż elementów oświetlenia i innych związanych z sufitem instalacji. Profile poprzeczne konstrukcji nośnej systemu zakończone są zamkiem typu "klik, umożliwiającym łatwy i szybki montaż (również demontaż). System można zastosować do wykonania sufitu o widocznej (krawędź A) lub częściowo ukrytej (krawędź E) konstrukcji nośnej. 2

3 SKŁADNIKI SYSTEMU I ICH ZUŻYCIE (SZT/M 2 ) Profil główny i wieszaki rozmieszczone co 1200 mm * 5** 6 Profil główny T Profil poprzeczny T Profil poprzeczny T Kątownik przyścienny prosty 24/ Wieszak lub uchwyt bezpośredniego montażu Klips dociskowy przyścienny (H=23 mm) *** WYMIARY MODULARNE (MM) 600 x 600 0,28 1,39 1,39 1) 0,70 0, x 600 0,28-1,39 1) 0,70 0,70 1) Zużycie zależy nie tylko od wielkości, ale w istotnej mierze i od kształtu pomieszczenia. *) Alternatywnym rozwiązaniem dla wszystkich płyt o krawędzi A może być zastosowanie kątownika przyściennego schodkowego 812 lub W przypadku płyt o krawędzi E: 812 dla grubości 15 mm, a 1015 dla 20 mm i większej. **) Można stosować tu alternatywnie wieszak podwójny (regulowany), przesuwny pojedynczy, noniuszowy lub uchwyt bezpośredniego montażu (zachowując taki sam rozstaw). ***) Klips jest elementem dodatkowym systemu. Może być zastąpiony innymi klipsami zabezpieczającymi przed przesunięciem, bądź podniesieniem płyty. PROFILE 1. PROFIL GŁÓWNY T PROFIL POPRZECZNY T PROFIL POPRZECZNY T KĄTOWNIKI PRZYŚCIENNE 4*. KĄTOWNIK PRZYŚCIENNY SCHODKOWY 812 (DŁ MM) 4*. KĄTOWNIK PRZYŚCIENNY SCHODKOWY 1015 (DŁ MM) 4*. KĄTOWNIK PRZYŚCIENNY PROSTY 24/ AKCESORIA 5**. WIESZAK PODWÓJNY 5**. WIESZAK POJEDYNCZY PRZESUWNY 5**. UCHWYT BEZPOŚREDNIEGO MONTAŻU (H=50 MM, H=80 MM, H=100 MM) 6. KLIPS DOCISKOWY PRZYŚCIENNY (H=23 MM) 3

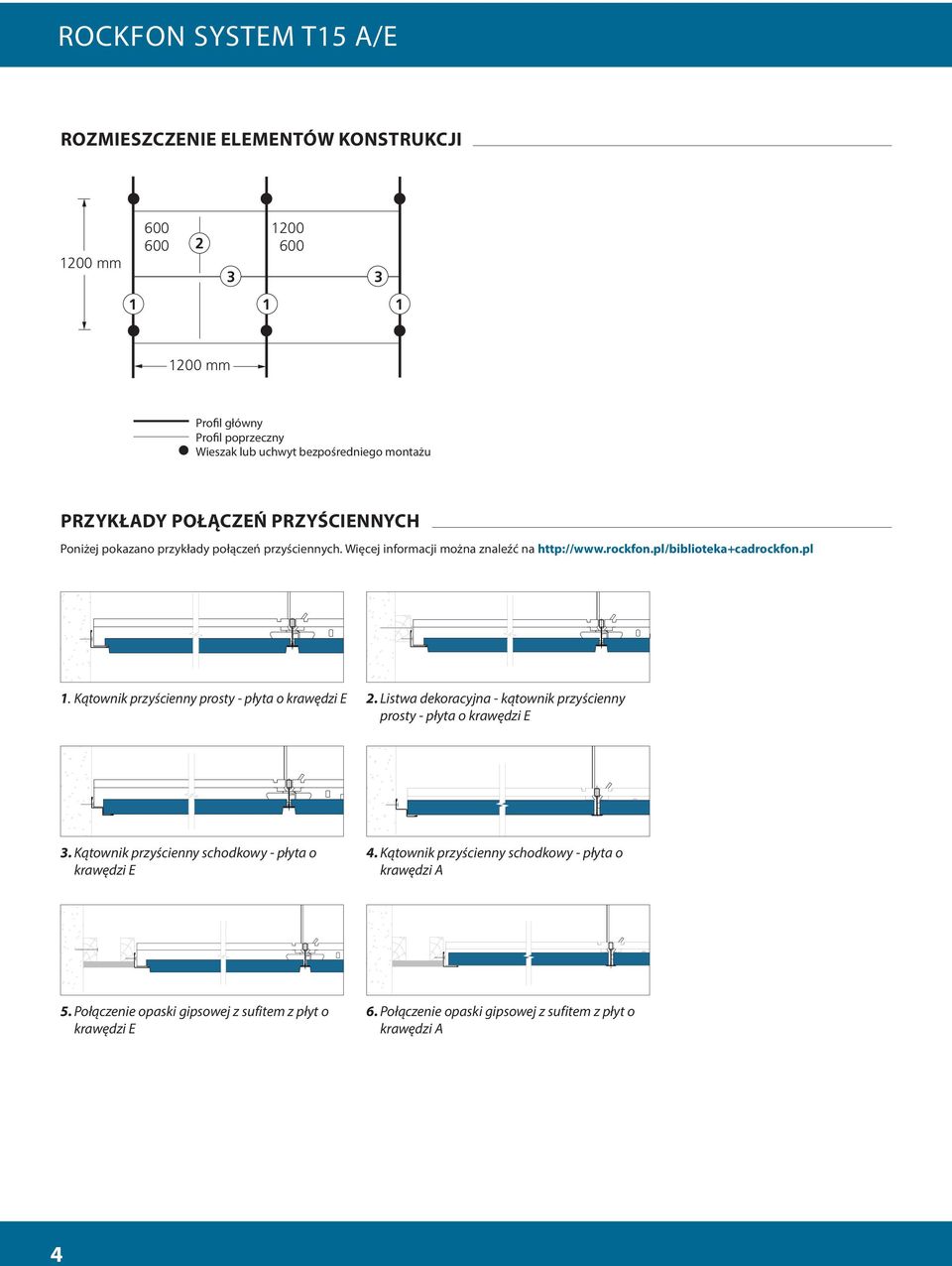

4 ROZMIESZCZENIE ELEMENTÓW KONSTRUKCJI 1200 mm Bæreprofil Tværprofil Strop 1200 mm Profil główny Profil poprzeczny Wieszak lub uchwyt bezpośredniego montażu PRZYKŁADY POŁĄCZEŃ PRZYŚCIENNYCH Poniżej pokazano przykłady połączeń przyściennych. Więcej informacji można znaleźć na 1. Kątownik przyścienny prosty - płyta o krawędzi E 2. Listwa dekoracyjna - kątownik przyścienny prosty - płyta o krawędzi E A-A A-A 3. Kątownik przyścienny schodkowy - płyta o krawędzi E 4. Kątownik przyścienny schodkowy - płyta o krawędzi A A-A A-A 5. Połączenie opaski gipsowej z sufitem z płyt o krawędzi E 6. Połączenie opaski gipsowej z sufitem z płyt o krawędzi A 4

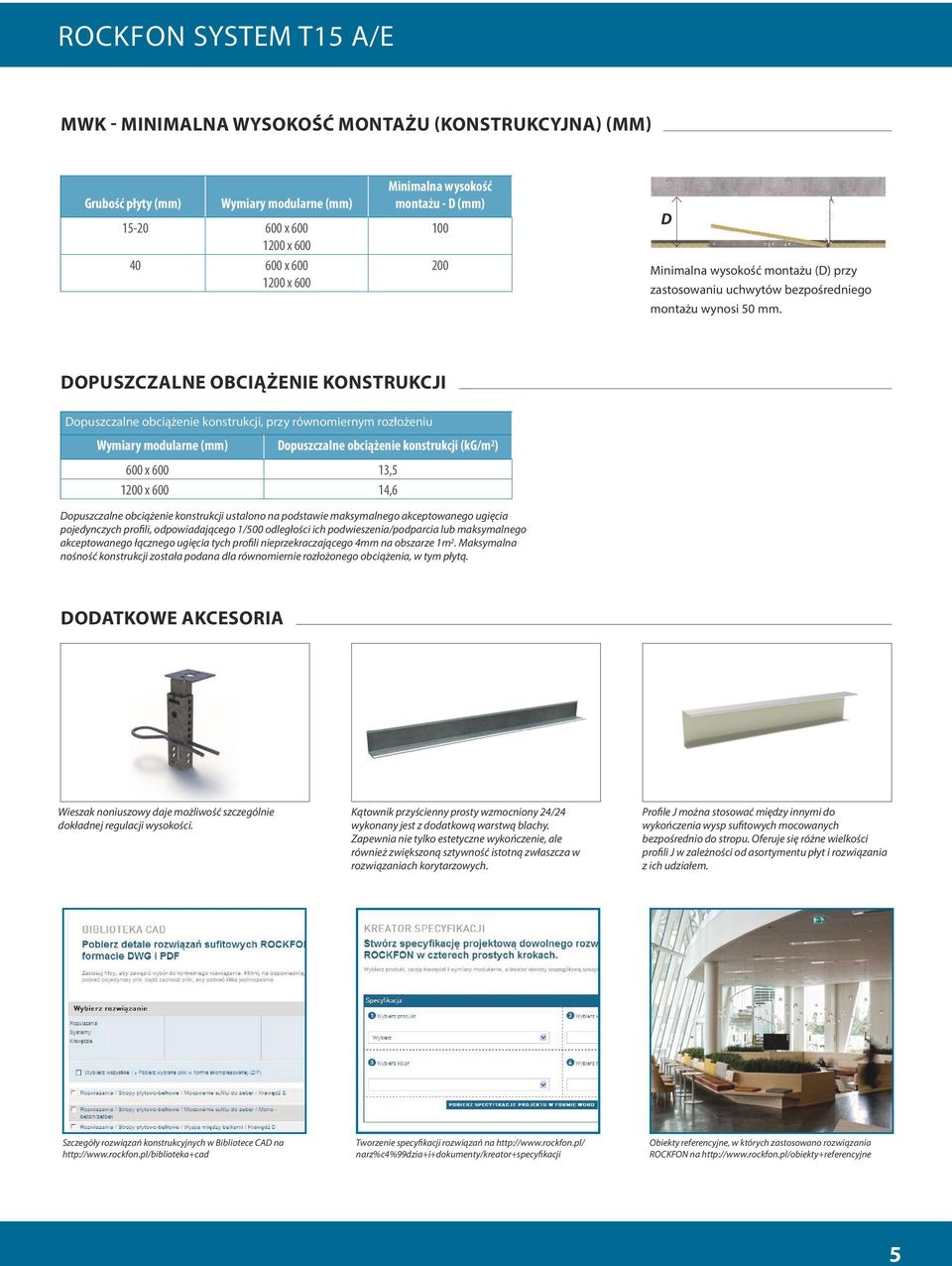

5 MWK - MINIMALNA WYSOKOŚĆ MONTAŻU (KONSTRUKCYJNA) (MM) Grubość płyty (mm) Wymiary modularne (mm) x x x x 600 Minimalna wysokość montażu - D (mm) D Minimalna wysokość montażu (D) przy zastosowaniu uchwytów bezpośredniego montażu wynosi 50 mm. DOPUSZCZALNE OBCIĄŻENIE KONSTRUKCJI Dopuszczalne obciążenie konstrukcji, przy równomiernym rozłożeniu Wymiary modularne (mm) Dopuszczalne obciążenie konstrukcji (kg/m 2 ) 600 x , x ,6 Dopuszczalne obciążenie konstrukcji ustalono na podstawie maksymalnego akceptowanego ugięcia pojedynczych profili, odpowiadającego 1/500 odległości ich podwieszenia/podparcia lub maksymalnego akceptowanego łącznego ugięcia tych profili nieprzekraczającego 4mm na obszarze 1m 2. Maksymalna nośność konstrukcji została podana dla równomiernie rozłożonego obciążenia, w tym płytą. DODATKOWE AKCESORIA Wieszak noniuszowy daje możliwość szczególnie dokładnej regulacji wysokości. Kątownik przyścienny prosty wzmocniony 24/24 wykonany jest z dodatkową warstwą blachy. Zapewnia nie tylko estetyczne wykończenie, ale również zwiększoną sztywność istotną zwłaszcza w rozwiązaniach korytarzowych. Profile J można stosować między innymi do wykończenia wysp sufitowych mocowanych bezpośrednio do stropu. Oferuje się różne wielkości profili J w zależności od asortymentu płyt i rozwiązania z ich udziałem. Szczegóły rozwiązań konstrukcyjnych w Bibliotece CAD na Tworzenie specyfikacji rozwiązań na narz%c4%99dzia+i+dokumenty/kreator+specyfikacji Obiekty referencyjne, w których zastosowano rozwiązania ROCKFON na 5

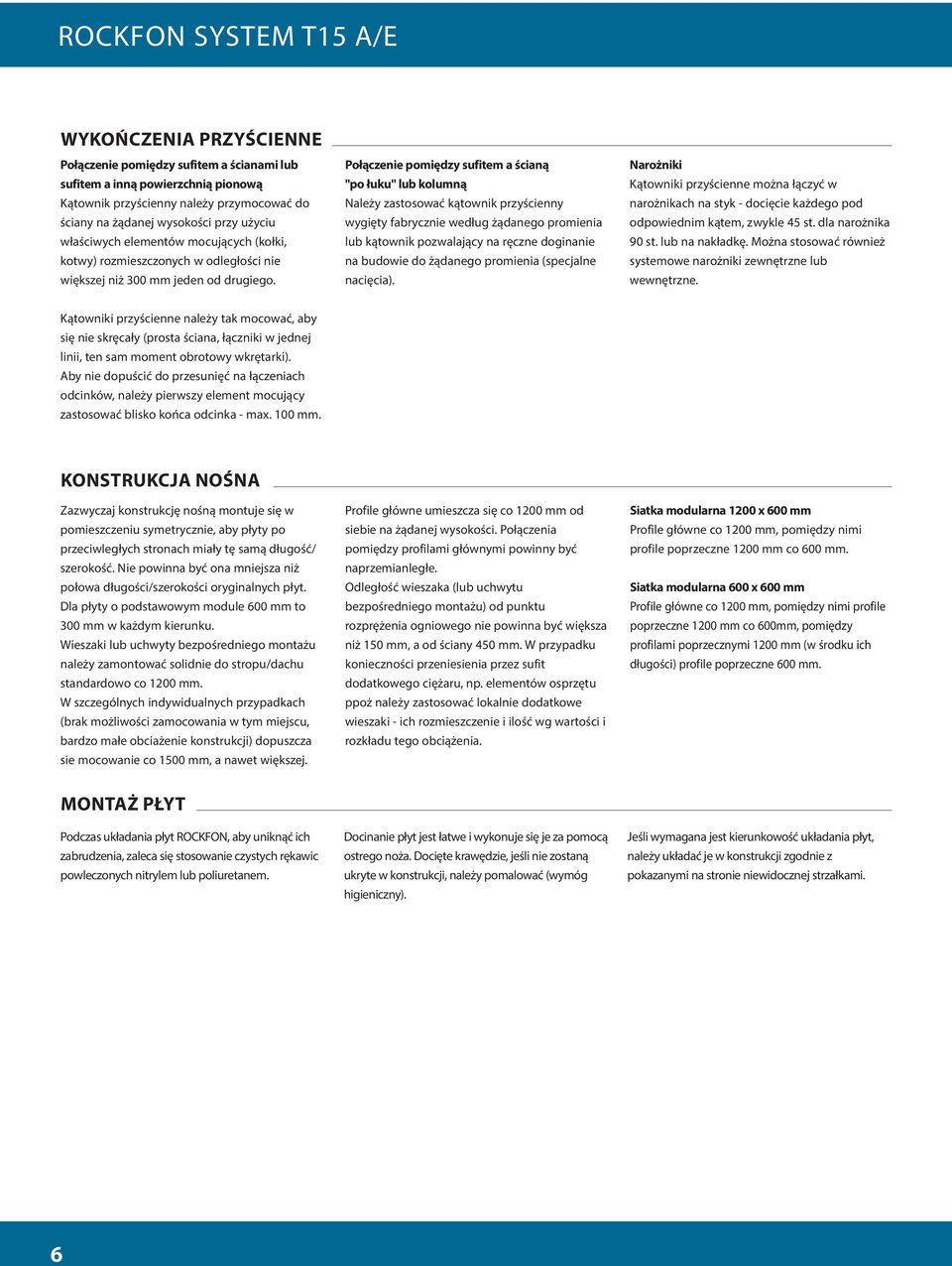

6 WYKOŃCZENIA PRZYŚCIENNE Połączenie pomiędzy sufitem a ścianami lub sufitem a inną powierzchnią pionową Kątownik przyścienny należy przymocować do ściany na żądanej wysokości przy użyciu właściwych elementów mocujących (kołki, kotwy) rozmieszczonych w odległości nie większej niż 300 mm jeden od drugiego. Połączenie pomiędzy sufitem a ścianą "po łuku" lub kolumną Należy zastosować kątownik przyścienny wygięty fabrycznie według żądanego promienia lub kątownik pozwalający na ręczne doginanie na budowie do żądanego promienia (specjalne nacięcia). Narożniki Kątowniki przyścienne można łączyć w narożnikach na styk - docięcie każdego pod odpowiednim kątem, zwykle 45 st. dla narożnika 90 st. lub na nakładkę. Można stosować również systemowe narożniki zewnętrzne lub wewnętrzne. Kątowniki przyścienne należy tak mocować, aby się nie skręcały (prosta ściana, łączniki w jednej linii, ten sam moment obrotowy wkrętarki). Aby nie dopuścić do przesunięć na łączeniach odcinków, należy pierwszy element mocujący zastosować blisko końca odcinka - max. 100 mm. KONSTRUKCJA NOŚNA Zazwyczaj konstrukcję nośną montuje się w pomieszczeniu symetrycznie, aby płyty po przeciwległych stronach miały tę samą długość/ szerokość. Nie powinna być ona mniejsza niż połowa długości/szerokości oryginalnych płyt. Dla płyty o podstawowym module 600 mm to 300 mm w każdym kierunku. Wieszaki lub uchwyty bezpośredniego montażu należy zamontować solidnie do stropu/dachu standardowo co 1200 mm. W szczególnych indywidualnych przypadkach (brak możliwości zamocowania w tym miejscu, bardzo małe obciażenie konstrukcji) dopuszcza sie mocowanie co 1500 mm, a nawet większej. Profile główne umieszcza się co 1200 mm od siebie na żądanej wysokości. Połączenia pomiędzy profilami głównymi powinny być naprzemianległe. Odległość wieszaka (lub uchwytu bezpośredniego montażu) od punktu rozprężenia ogniowego nie powinna być większa niż 150 mm, a od ściany 450 mm. W przypadku konieczności przeniesienia przez sufit dodatkowego ciężaru, np. elementów osprzętu ppoż należy zastosować lokalnie dodatkowe wieszaki - ich rozmieszczenie i ilość wg wartości i rozkładu tego obciążenia. Siatka modularna 1200 x 600 mm Profile główne co 1200 mm, pomiędzy nimi profile poprzeczne 1200 mm co 600 mm. Siatka modularna 600 x 600 mm Profile główne co 1200 mm, pomiędzy nimi profile poprzeczne 1200 mm co 600mm, pomiędzy profilami poprzecznymi 1200 mm (w środku ich długości) profile poprzeczne 600 mm. MONTAŻ PŁYT Podczas układania płyt ROCKFON, aby uniknąć ich zabrudzenia, zaleca się stosowanie czystych rękawic powleczonych nitrylem lub poliuretanem. Docinanie płyt jest łatwe i wykonuje się je za pomocą ostrego noża. Docięte krawędzie, jeśli nie zostaną ukryte w konstrukcji, należy pomalować (wymóg higieniczny). Jeśli wymagana jest kierunkowość układania płyt, należy układać je w konstrukcji zgodnie z pokazanymi na stronie niewidocznej strzałkami. 6

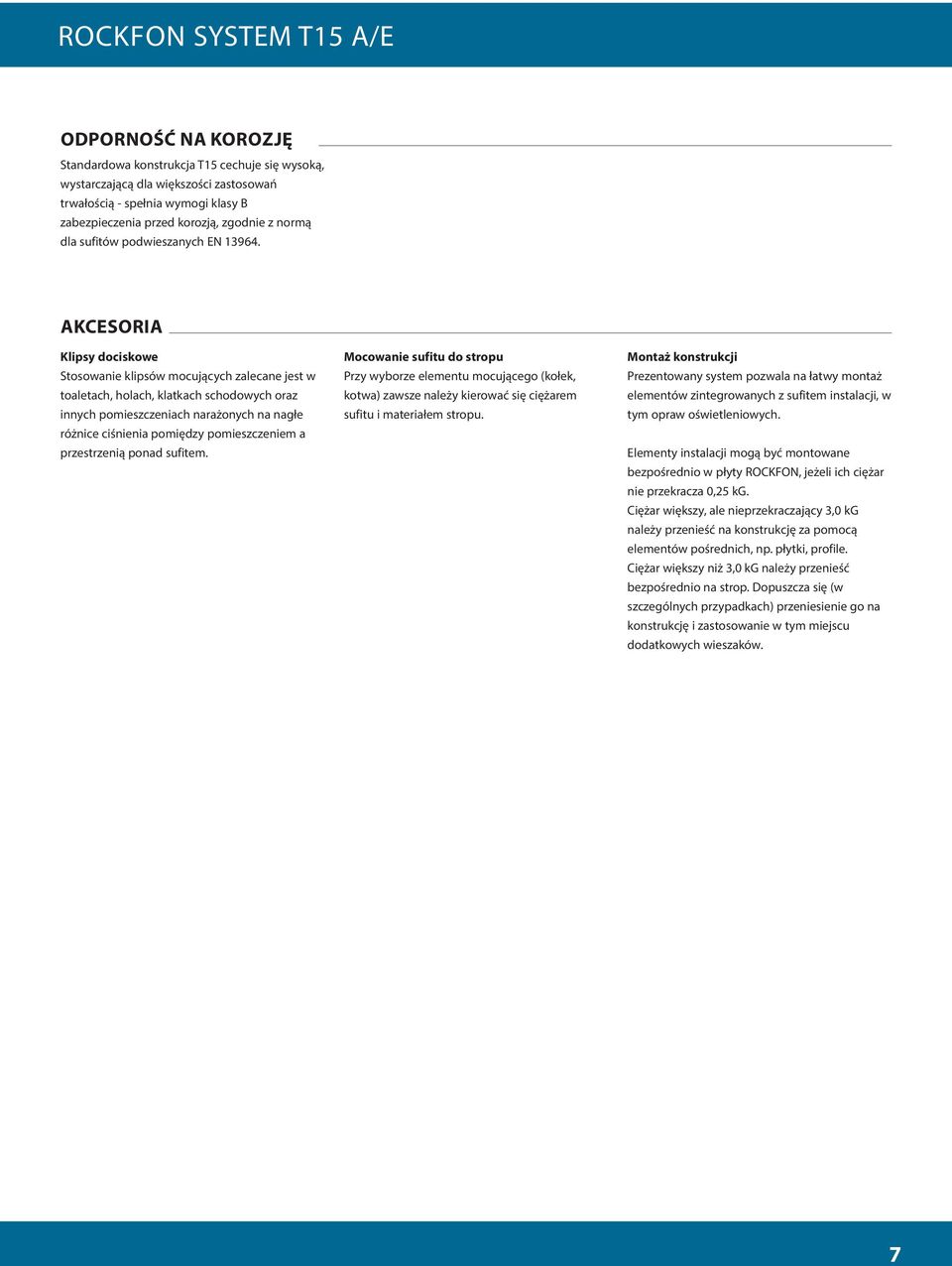

7 ODPORNOŚĆ NA KOROZJĘ Standardowa konstrukcja T15 cechuje się wysoką, wystarczającą dla większości zastosowań trwałością - spełnia wymogi klasy B zabezpieczenia przed korozją, zgodnie z normą dla sufitów podwieszanych EN AKCESORIA Klipsy dociskowe Stosowanie klipsów mocujących zalecane jest w toaletach, holach, klatkach schodowych oraz innych pomieszczeniach narażonych na nagłe różnice ciśnienia pomiędzy pomieszczeniem a przestrzenią ponad sufitem. Mocowanie sufitu do stropu Przy wyborze elementu mocującego (kołek, kotwa) zawsze należy kierować się ciężarem sufitu i materiałem stropu. Montaż konstrukcji Prezentowany system pozwala na łatwy montaż elementów zintegrowanych z sufitem instalacji, w tym opraw oświetleniowych. Elementy instalacji mogą być montowane bezpośrednio w płyty ROCKFON, jeżeli ich ciężar nie przekracza 0,25 kg. Ciężar większy, ale nieprzekraczający 3,0 kg należy przenieść na konstrukcję za pomocą elementów pośrednich, np. płytki, profile. Ciężar większy niż 3,0 kg należy przenieść bezpośrednio na strop. Dopuszcza się (w szczególnych przypadkach) przeniesienie go na konstrukcję i zastosowanie w tym miejscu dodatkowych wieszaków. 7

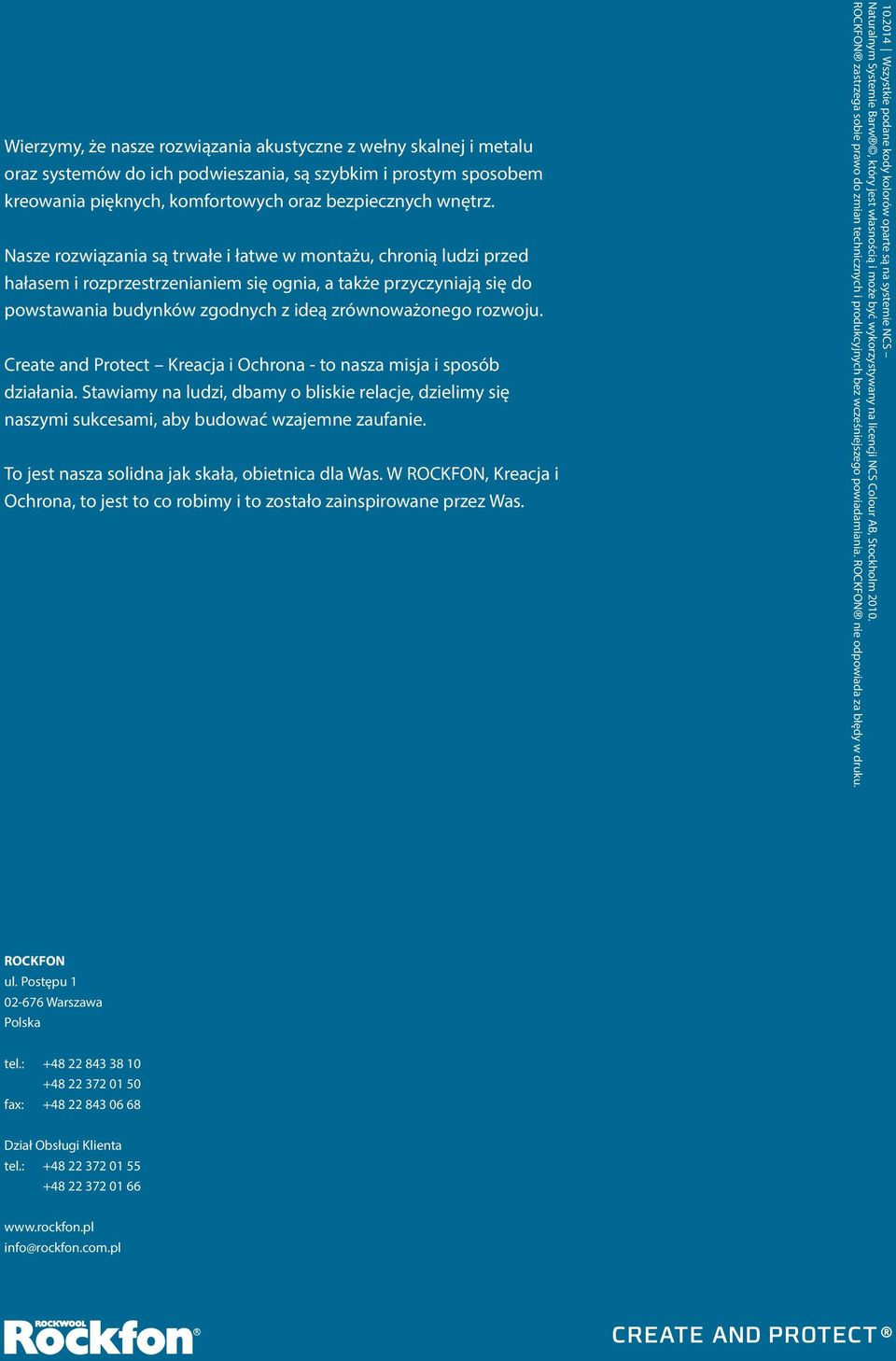

8 Wierzymy, że nasze rozwiązania akustyczne z wełny skalnej i metalu oraz systemów do ich podwieszania, są szybkim i prostym sposobem kreowania pięknych, komfortowych oraz bezpiecznych wnętrz. Nasze rozwiązania są trwałe i łatwe w montażu, chronią ludzi przed hałasem i rozprzestrzenianiem się ognia, a także przyczyniają się do powstawania budynków zgodnych z ideą zrównoważonego rozwoju. Create and Protect Kreacja i Ochrona - to nasza misja i sposób działania. Stawiamy na ludzi, dbamy o bliskie relacje, dzielimy się naszymi sukcesami, aby budować wzajemne zaufanie. To jest nasza solidna jak skała, obietnica dla Was. W ROCKFON, Kreacja i Ochrona, to jest to co robimy i to zostało zainspirowane przez Was Wszystkie podane kody kolorów oparte są na systemie NCS Naturalnym Systemie Barw, który jest własnością i może być wykorzystywany na licencji NCS Colour AB, Stockholm ROCKFON zastrzega sobie prawo do zmian technicznych i produkcyjnych bez wcześniejszego powiadamiania. ROCKFON nie odpowiada za błędy w druku. ROCKFON ul. Postępu Warszawa Polska tel.: fax: Dział Obsługi Klienta tel.: info@rockfon.com.pl
