1 CI/SfB (35) Xy Może 2016 Monta nigdy nie był tak łatwy!

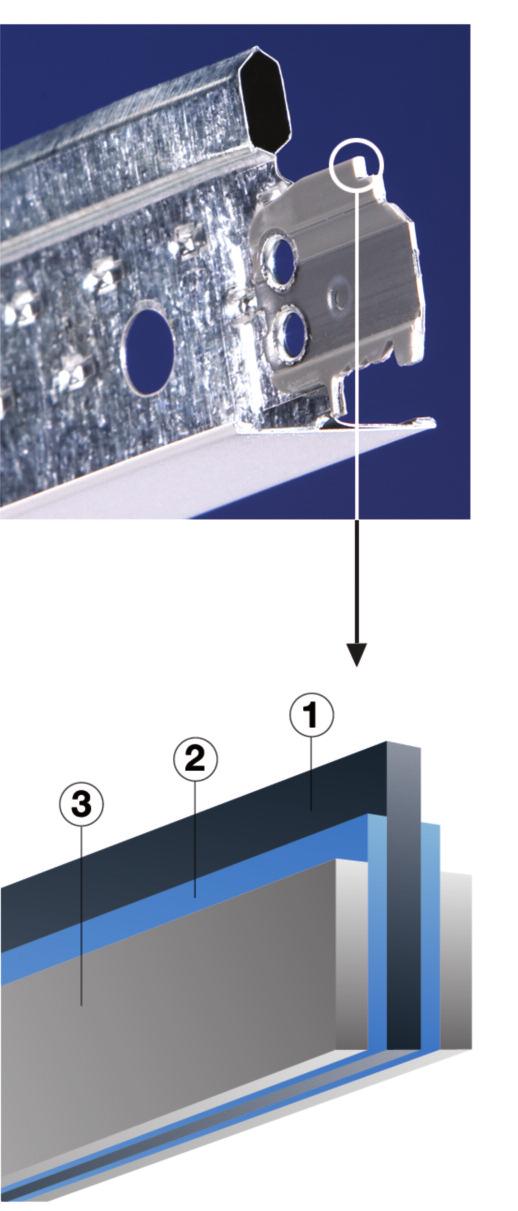

2 TLX - rewolucyjny klips Armstrong stale pracuje nad poszerzeniem swojego asortymentu i poprawą jego funkcjonalności. Mocniejsze nitowanie Po wprowadzeniu na rynek profili Peakform, Armstrong przedstawia swoją kolejną innowację: klips TLX. Nowy, wysoce zaawansowany technologicznie, przynitowany klips haczykowy Opatentowane rozwiązanie Dodatkowy punkt odniesienia przy pozycjonowaniu dla uzyskania wypoziomowania konstrukcji Zatrzask bezpieczeństwa - blokuje profil w szczelinie mocującej Wyjątkowy materiał kompozytowy tworzący klips oraz kształt zapewniają: - mocniejsze i równe połączenie - odporność ogniową* - zwiększoną ogólną stabilność *aby zapoznać się ze szczegółami dotyczącymi badań przeciwpożarowych, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie Zatrzaskuje się w szczelinie mocującej - słyszalne kliknięcie, solidne osadzenie, redukcja luzów Linie szczeliny mocującej Ściśle określone pozycjonowanie dla uzyskania wypoziomowania konstrukcji

3 Łatwiejsze, bardziej wytrzymałe, bezpieczniejsze i szybsze w montażu! TLX - rewolucja w profilach poprzecznych Mocniejszy system Wysokość zwiększona z 35 do 38mm dla podniesienia wytrzymałości systemu Główka profilu Peakform zapewnia dodatkowe wzmocnienie Podwójny ścieg profilu dla zwiększonej odporności na skręcanie Krawędzie o podwójnej grubości dla zwiększonej odporności na zginanie boczne Bezpieczniejsze i bardziej praktyczne połączenie Słyszalne kliknięcie potwierdza umieszczenie profili poprzecznych we właściwej pozycji Łatwiejsze umieszczanie w szczelinach mocujących System samodzielnie ustalający kwadraturę rusztu Łatwiejsze użytkowanie Cięcie profili poprzecznych jest szybsze i łatwiejsze dzięki kształtowi typu Peakform Szybszy montaż, ponieważ 90% docięć wykonywanych w miejscu montażu dotyczy profili poprzecznych Łatwiejszy demontaż Ciężar kartonu mniejszy nawet o 50% Zwiększona stabilność docinanych profili poprzecznych Elastyczność Pełna kompatybilność z profilami poprzecznymi TL firmy Armstrong (wcześniejsze elementy nie wychodzą z użycia) Profile poprzeczne o niestandardowych rozmiarach dostępne na życzenie Dostępne w pełnej gamie kolorów oferowanych przez Armstrong Kompatybilne z profilami Bandraster ze szczelinami montażowymi Dostępne są certyfikaty z badań przeciwpożarowych* * aby uzyskać szczegółowe informacje na temat badań przeciwpożarowych, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie 1 Wysoce odporna, galwanizowana na gorąco stal 2 Nawijany podkład akrylowy / uretanowy 3 Dopasowane kolorystycznie, tłoczone sztywne PCW

4 Pełny asortyment akcesoriów dla kompletnych instalacji Poprzeczki specjalne Na zamówienie istnieje możliwość produkcji: profili poprzecznych o niestandardowej długości, począwszy od 50mm profili poprzecznych o niestandardowej kolorystyce z rodziny RAL minimalna wielkość zamówienia: 1 karton Dedykowany program serwisowy Dziesięcioletnia gwarancja na produkt Oznaczenie CE zgodnie z EN Pełna klasyfikacja w zakresie odporności ogniowej Aby uzyskać więcej informacji, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie.

5 Cechy podstawowe: Opatentowany wzór uniwersalnego profilu głównego oraz profilu poprzecznego Peakform zwiększa wytrzymałość oraz stabilność konstrukcji, poprawiając jej funkcjonalność, a także sprawia, że ruszt jest łatwiejszy w docinaniu. Profile poprzeczne TLX zapewniają łatwiejszy montaż, bardziej wytrzymałe połączenia oraz poprawę wypoziomowania konstrukcji. Ścieg na profilu głównym oraz profilach poprzecznych dla zwiększenia odporności na skręcanie oraz większej stabilności w czasie montażu. Właściwości techniczne: Materiał - dwie warstwy stali galwanizowanej Wykończenie powierzchni - utwardzona farba poliestrowa Rodzina produktów - system o konstrukcji widocznej Połączenie profilu głównego z profilem poprzecznym - klips TLX Szczegóły dotyczące profilu głównego - połączenie główek rusztu przy wykorzystaniu przynitowanego klipsu Superlock, profil Peakform z pojedynczym ściegiem Szczegóły dotyczące profilu poprzecznego - przynitowany klips TLX, profil Peakform z podwójnym ściegiem Ochrona przeciwpożarowa - pełna certyfikacja badań przeciwpożarowych. Aby zapoznać się ze wszystkimi szczegółami prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie. Dopuszczalne obciążenie konstrukcji 2 Maksymalne obciążenie = 10,5 kg/m 2 (dla rozpiętości (L) ugięcie = L/500, nie więcej jednak niż 4mm, zbadane zgodnie z EN 13964) A lub BP Rysunek systemu (moduł 1200 x 600mm) Standardowy montaż płyt wkładanych od góry na widocznym ruszcie o szerokości stopki 24mm, przy użyciu płyt z krawędziami Board lub Tegular min 300 Wszystkie wymiary w milimetrach Ilość wymagana na 1m 2 (bez odpadów) 6 Płyta Profile główne Wieszaki 1 Profil główny 2 Profil poprzeczny 3 Profil poprzeczny 4 Wieszak 7 Uniwersalny w rozstawie co w rozstawie co 600mm klips mocujący 1200 x 600mm 1,39 szt. 600mm 1,67 lmb - - 0,70 szt. 1,40 szt. 600 x 600mm 2,78 szt. 600mm - 0,70 szt. 1,40 szt. 5 Profil przyścienny ok. 0,7 mb/m 2 Niniejsza tabela służy jedynie ogólnej orientacji.

6 Profile główne Profil główny Prelude 24 Peakform A ze szczelinami montażowymi co 100mm - pierwsza szczelina 50mm od krawędzi profilu Profil główny Prelude 24 Peakform ,5 30 ze szczelinami montażowymi co 100mm - pierwsza szczelina 50mm od krawędzi profilu A x x Profile poprzeczne TLX Profil Prelude 24 TLX Peakform ze ,15 72 szczelinami montażowymi co 300mm Profil Prelude 24 TLX Peakform , bez szczelin montażowych Profil poprzeczny Prelude 24 TLX ze ,50 20 szczelinami montażowymi co 300mm Profil poprzeczny Prelude 24 TLX ze ,13 20 szczelinami montażowymi co 300mm Profile poprzeczne Profil poprzeczny Prelude 24 TL C bez szczelin montażowych Profile przyścienne Profil przyścienny 24 x 24 x 0,6 T 2400 H , Kątownik przyścienny, malowany T 1924 HD ,70 49 Kątownik przyścienny, malowany T 1932 HA ,80 49 Kątownik przyścienny, malowany T 2424 HC ,80 21,60 48 Wszelkie specyfikacje produktów mogą ulec zmianie bez uprzedniego powiadomienia Armstrong Building Products BV Sp. z o.o. Oddział w Polsce ul. Domaniewska Warszawa tel: (+48) / faks: service-ce@armstrong.com Aby uzyskać więcej informacji, prosimy o kontakt z Biurem Sprzedaży firmy Armstrong w Warszawie. Produced by The Design Quorum, Printed in E.C. on chlorine free paper from sustainable resources. PG2704_3
