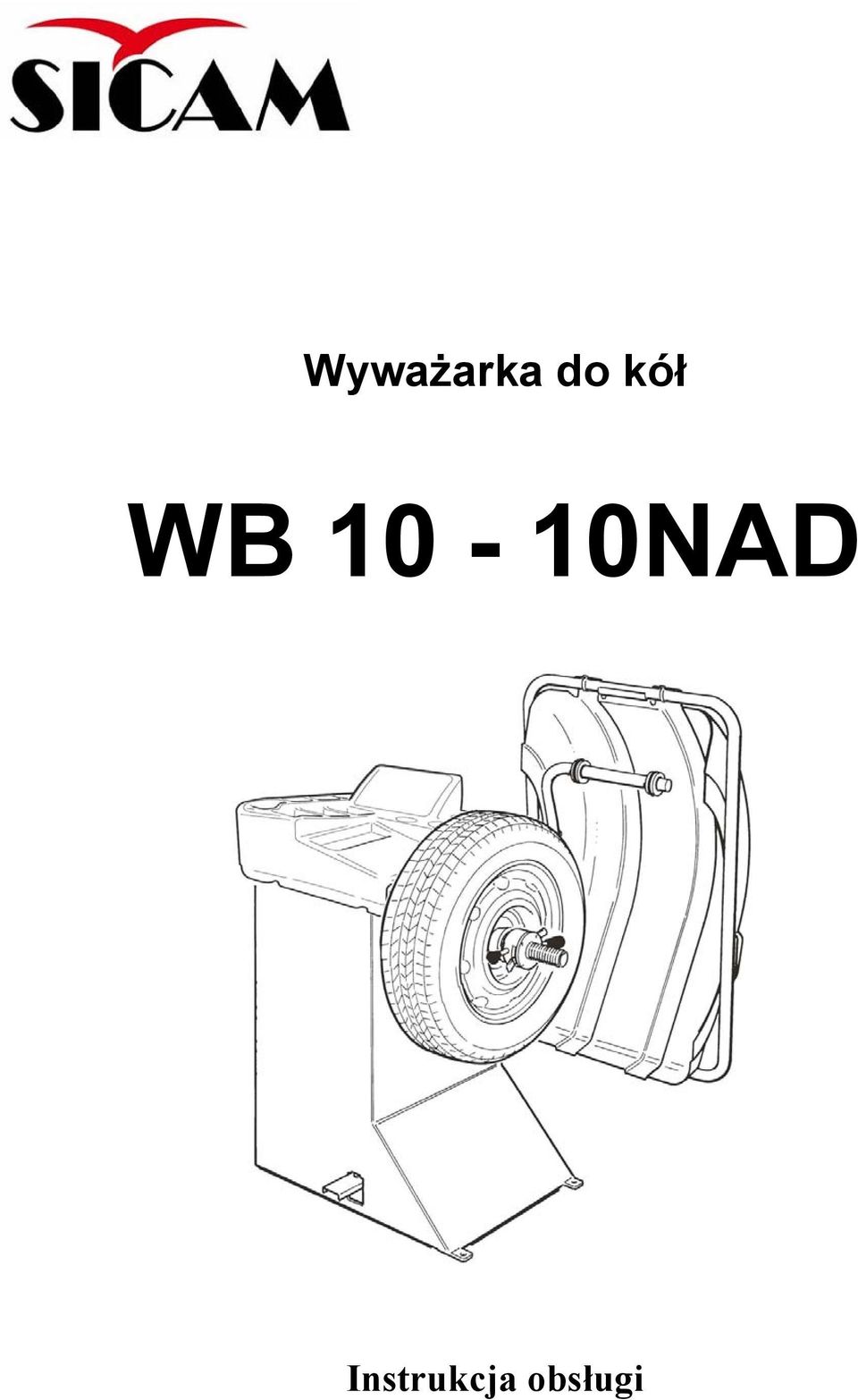

1 Wyważarka do kół WB 10-10NAD Instrukcja obsługi

2 SPIS TREŚCI WSKAZÓWKI... 2 CHARAKTERYSTYKA TECHNICZNA... 3 WYPOSAŻENIE STANDARDOWE I W OPCJI... 4 ROZPAKOWANIE I USTAWIENIE MASZYNY... 6 INSTALACJA - Montaż osłony Podłączenie elektryczne Zamocowanie uchwytu... 9 INSTRUKCJA UŻYTKOWANIA - Pulpit sterowania Wyważanie koła i kontrola wyważenia Programowanie i pozycjonowanie ciężarka za pomocą przyrządu suwakowego Program rozdzielania ciężarka Optymalizacja niewyważenia Konfigurowanie wyważarki Kalibracja wyważarki Kontrola wyważenia Samodiagnoza Program EASY ALUDATA PRZYCZYNY NIEDOMAGAŃ I ICH USUWANIE SERWISOWANIE STANDARDOWE ZMIANA MIEJSCA USTAWIENIA, ZŁOMOWANIE INSTRUKCJA PRAWIDŁOWEGO POSTĘPOWANIA Z ODPADAMI ELEKTRYCZNYMI I ELEKTRONICZNYMI TECHNICZNA OBSŁUGA KLIENTA I CZĘŚCI ZAMIENNE WSKAZÓWKI Przed rozpoczęciem pracy z urządzeniem, należy bezwzględnie zapoznać się z niniejszą instrukcją obsługi, która zawiera istotne wskazówki dotyczące bezpieczeństwa pracy, użytkowania i serwisowania. Instrukcję przechowywać starannie, aby w razie potrzeby można było w każdej chwili z niej skorzystać. URZĄDZENIE WB NAD SŁUŻY DO WYWAŻANIA KÓŁ W SAMOCHODACH OSOBOWYCH, DOSTAWCZYCH I MOTOCYKLACH. NIE UŻYWAĆ URZĄDZENIA NIEZGODNIE Z PRZEZNACZENIEM. Każde inne zastosowanie urządzenia jest niezgodne z przeznaczeniem i dlatego niedopuszczalne. Przed rozpoczęciem pracy z urządzeniem, należy bezwzględnie zapoznać się z niniejszą instrukcją obsługi. Producent nie odpowiada za szkody powstałe w wyniku użytkowania urządzenia niezgodnie z przeznaczeniem, podanym w niniejszej instrukcji. Ten symbol pojawiający się w instrukcji informuje użytkownika o konieczności zwrócenia uwagi na zagrożenia związane z użytkowaniem urządzenia. 2

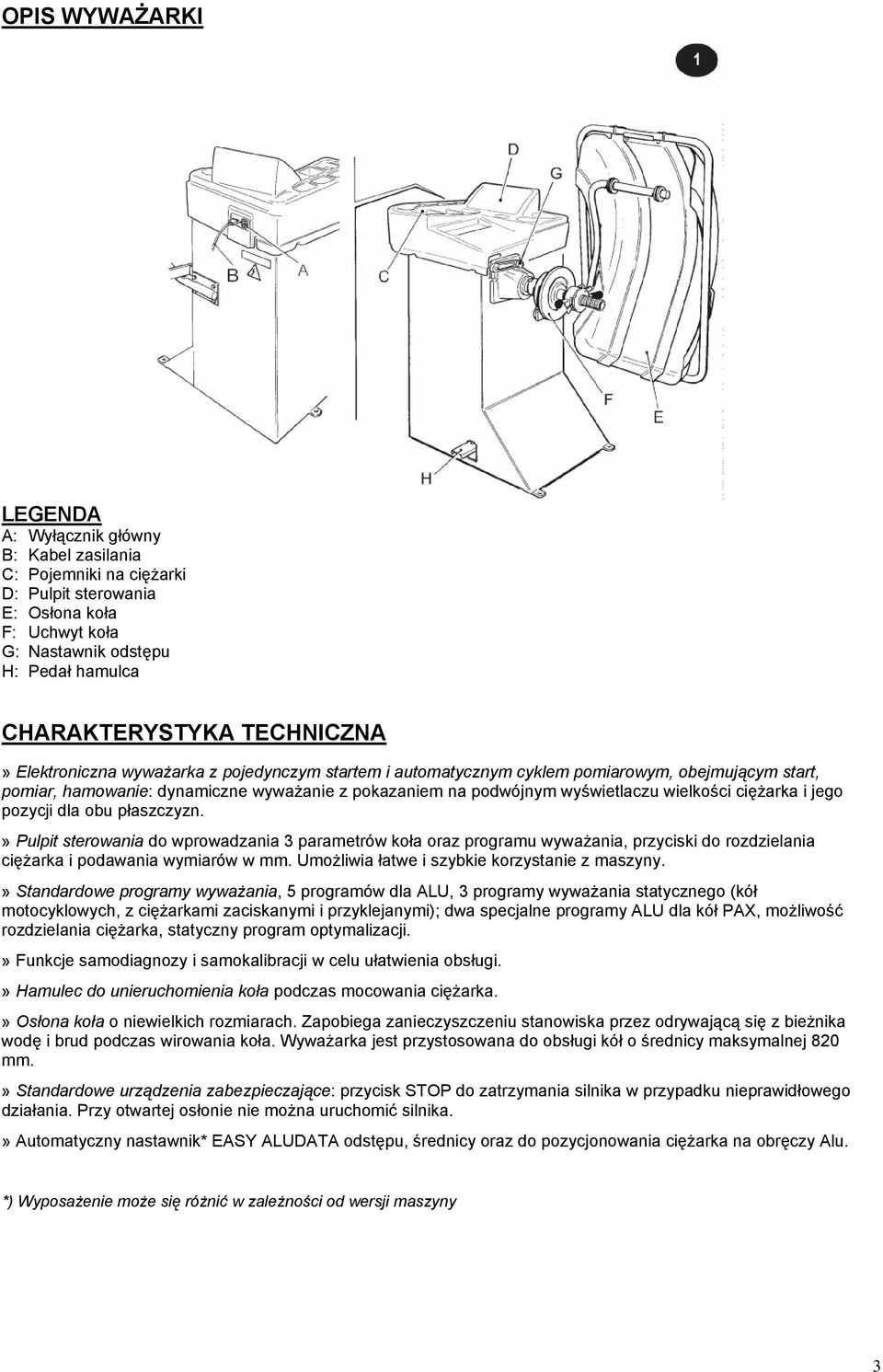

3 OPIS WYWAŻARKI LEGENDA A: Wyłącznik główny B: Kabel zasilania C: Pojemniki na ciężarki D: Pulpit sterowania E: Osłona koła F: Uchwyt koła G: Nastawnik odstępu H: Pedał hamulca CHARAKTERYSTYKA TECHNICZNA» Elektroniczna wyważarka z pojedynczym startem i automatycznym cyklem pomiarowym, obejmującym start, pomiar, hamowanie: dynamiczne wyważanie z pokazaniem na podwójnym wyświetlaczu wielkości ciężarka i jego pozycji dla obu płaszczyzn.» Pulpit sterowania do wprowadzania 3 parametrów koła oraz programu wyważania, przyciski do rozdzielania ciężarka i podawania wymiarów w mm. Umożliwia łatwe i szybkie korzystanie z maszyny.» Standardowe programy wyważania, 5 programów dla ALU, 3 programy wyważania statycznego (kół motocyklowych, z ciężarkami zaciskanymi i przyklejanymi); dwa specjalne programy ALU dla kół PAX, możliwość rozdzielania ciężarka, statyczny program optymalizacji.» Funkcje samodiagnozy i samokalibracji w celu ułatwienia obsługi.» Hamulec do unieruchomienia koła podczas mocowania ciężarka.» Osłona koła o niewielkich rozmiarach. Zapobiega zanieczyszczeniu stanowiska przez odrywającą się z bieżnika wodę i brud podczas wirowania koła. Wyważarka jest przystosowana do obsługi kół o średnicy maksymalnej 820 mm.» Standardowe urządzenia zabezpieczające: przycisk STOP do zatrzymania silnika w przypadku nieprawidłowego działania. Przy otwartej osłonie nie można uruchomić silnika.» Automatyczny nastawnik* EASY ALUDATA odstępu, średnicy oraz do pozycjonowania ciężarka na obręczy Alu. *) Wyposażenie może się różnić w zależności od wersji maszyny 3

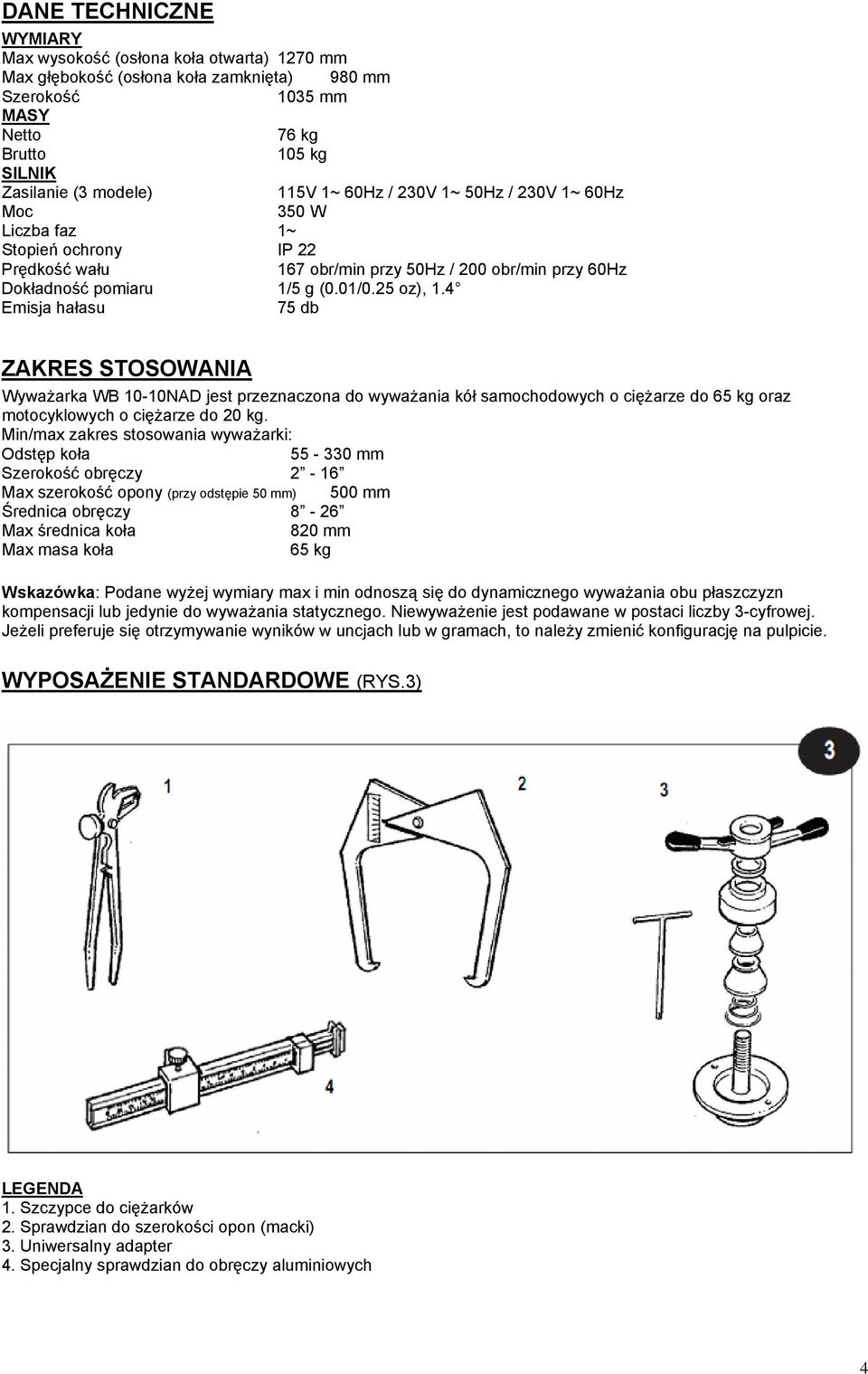

4 DANE TECHNICZNE WYMIARY Max wysokość (osłona koła otwarta) 1270 mm Max głębokość (osłona koła zamknięta) 980 mm Szerokość 1035 mm MASY Netto 76 kg Brutto 105 kg SILNIK Zasilanie (3 modele) 115V 1~ 60Hz / 230V 1~ 50Hz / 230V 1~ 60Hz Moc 350 W Liczba faz 1~ Stopień ochrony IP 22 Prędkość wału 167 obr/min przy 50Hz / 200 obr/min przy 60Hz Dokładność pomiaru 1/5 g (0.01/0.25 oz), 1.4 Emisja hałasu 75 db ZAKRES STOSOWANIA Wyważarka WB 10-10NAD jest przeznaczona do wyważania kół samochodowych o ciężarze do 65 kg oraz motocyklowych o ciężarze do 20 kg. Min/max zakres stosowania wyważarki: Odstęp koła mm Szerokość obręczy 2-16 Max szerokość opony (przy odstępie 50 mm) 500 mm Średnica obręczy 8-26 Max średnica koła 820 mm Max masa koła 65 kg Wskazówka: Podane wyżej wymiary max i min odnoszą się do dynamicznego wyważania obu płaszczyzn kompensacji lub jedynie do wyważania statycznego. Niewyważenie jest podawane w postaci liczby 3-cyfrowej. Jeżeli preferuje się otrzymywanie wyników w uncjach lub w gramach, to należy zmienić konfigurację na pulpicie. WYPOSAŻENIE STANDARDOWE (RYS.3) LEGENDA 1. Szczypce do ciężarków 2. Sprawdzian do szerokości opon (macki) 3. Uniwersalny adapter 4. Specjalny sprawdzian do obręczy aluminiowych 4

5 WYPOSAŻENIE W OPCJI (RYS.4) LEGENDA 1. Uchwyt 3/4/5-otworowy z nakrętką standardową 2. Nakrętki szybkomocujące 3. Uchwyt dla kół motocyklowych 4. Element dystansowy 5. Stożek trzeci i czwarty 6. Pierścień centrujący Renault - Citroën - Peugeot DANE NA TABLICZCE ZNAMIONOWEJ 5

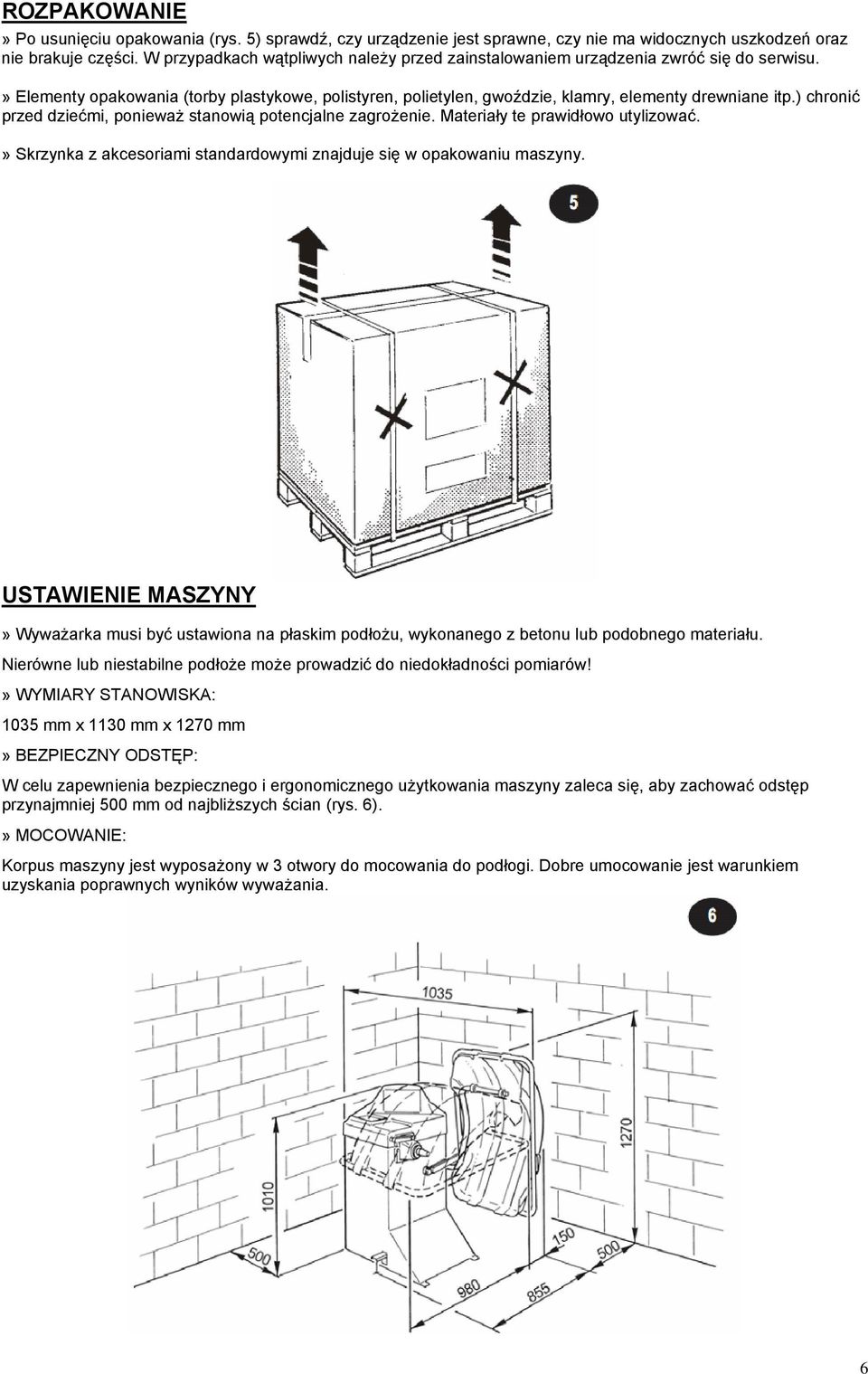

6 ROZPAKOWANIE» Po usunięciu opakowania (rys. 5) sprawdź, czy urządzenie jest sprawne, czy nie ma widocznych uszkodzeń oraz nie brakuje części. W przypadkach wątpliwych należy przed zainstalowaniem urządzenia zwróć się do serwisu.» Elementy opakowania (torby plastykowe, polistyren, polietylen, gwoździe, klamry, elementy drewniane itp.) chronić przed dziećmi, ponieważ stanowią potencjalne zagrożenie. Materiały te prawidłowo utylizować.» Skrzynka z akcesoriami standardowymi znajduje się w opakowaniu maszyny. USTAWIENIE MASZYNY» Wyważarka musi być ustawiona na płaskim podłożu, wykonanego z betonu lub podobnego materiału. Nierówne lub niestabilne podłoże może prowadzić do niedokładności pomiarów!» WYMIARY STANOWISKA: 1035 mm x 1130 mm x 1270 mm» BEZPIECZNY ODSTĘP: W celu zapewnienia bezpiecznego i ergonomicznego użytkowania maszyny zaleca się, aby zachować odstęp przynajmniej 500 mm od najbliższych ścian (rys. 6).» MOCOWANIE: Korpus maszyny jest wyposażony w 3 otwory do mocowania do podłogi. Dobre umocowanie jest warunkiem uzyskania poprawnych wyników wyważania. 6

7 INSTALACJA MONTAŻ OSŁONY KOŁA Mocowanie ramienia podpierającego (rys. 7): 1. Wprowadź 4 dostarczone nakrętki w otwory z tyłu obudowy wyważarki. 2. Umocuj ramię do obudowy (stosując 4 podkładki), za pomocą klucza 6 mm. Mocowanie osłony (rys. 8): 3. Przykręć osłonę dwoma śrubami (z 2 podkładkami) do wspornika za pomocą klucza 6 mm. Otwarta osłona musi przylegać do ramienia podpierającego, jak pokazano na rys. 8. PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ I KONTROLA DZIAŁANIA PODŁĄCZENIE ELEKTRYCZNE (rys. 9) JAKIEKOLWIEK PRACE PRZY UKŁADZIE ELEKTRYCZNYM MOGĄ BYĆ WYKONYWANE TYLKO PRZEZ WYKWALIFIKOWANY PERSONEL.» Sprawdź zgodność napięcia w sieci z napięciem podanym na tabliczce znamionowej. W przypadku niezgodności NIE uruchamiaj maszyny!» Dostarczony kabel zasilania jest wyposażony we wtyczkę spełniającą europejskie przepisy.» Podłącz kabel zasilania (C, rys. 9) do gniazda z tyłu maszyny (B). Drugi koniec podłącz do sieci.» Sprawdź działanie uziemienia.» Zabezpieczenie sieci od strony gniazda wtykowego musi być dokonane przez użytkownika. Urządzenie musi być podłączone do sieci za pośrednictwem bezpiecznika topikowego, automatycznego wyłącznika ochronnego lub rozłącznika, o rozwarciu zestyków co najmniej 3 mm.» Po podłączeniu do sieci włącz maszynę włącznikiem głównym (A, rys. 9). 7

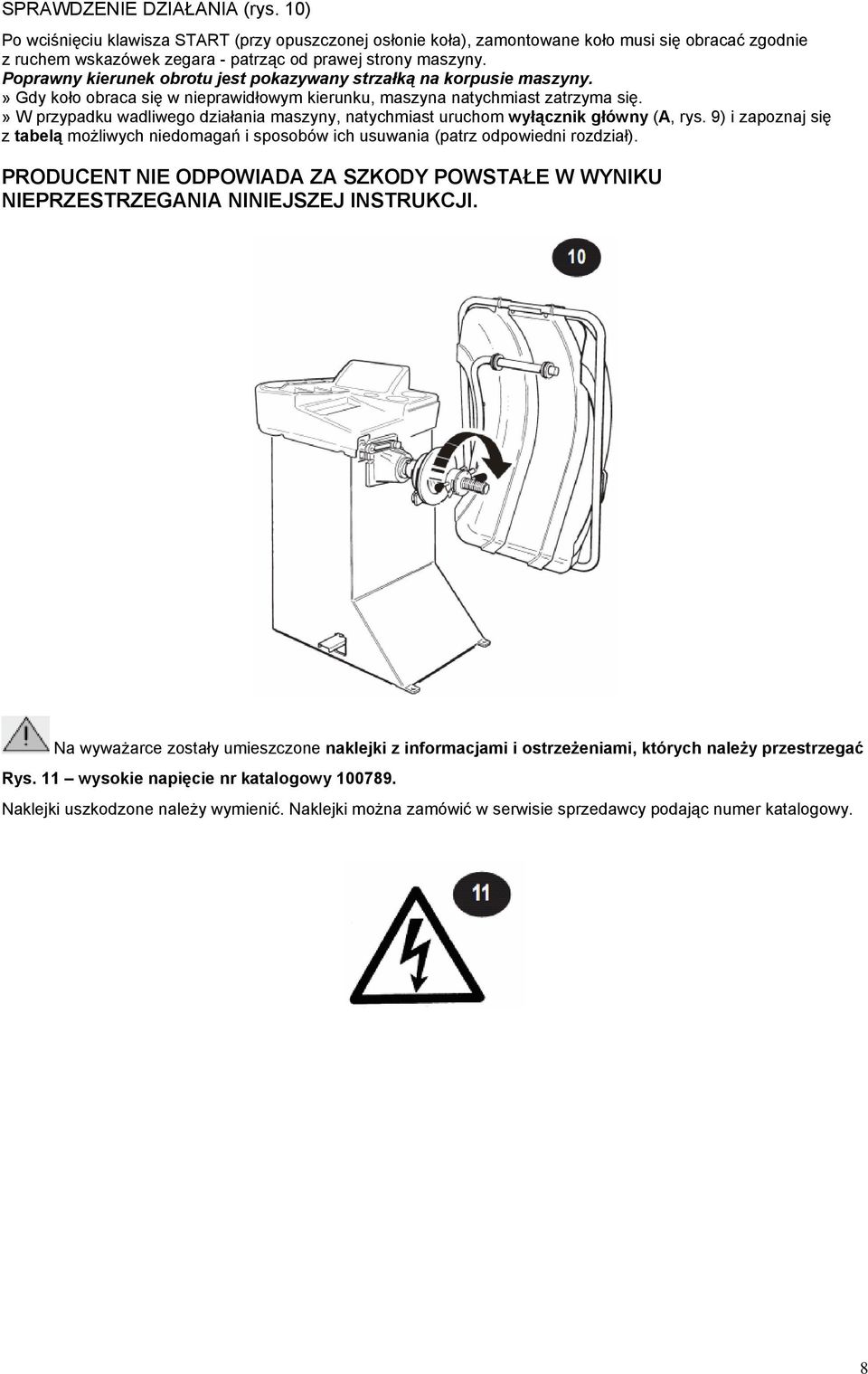

8 SPRAWDZENIE DZIAŁANIA (rys. 10) Po wciśnięciu klawisza START (przy opuszczonej osłonie koła), zamontowane koło musi się obracać zgodnie z ruchem wskazówek zegara - patrząc od prawej strony maszyny. Poprawny kierunek obrotu jest pokazywany strzałką na korpusie maszyny.» Gdy koło obraca się w nieprawidłowym kierunku, maszyna natychmiast zatrzyma się.» W przypadku wadliwego działania maszyny, natychmiast uruchom wyłącznik główny (A, rys. 9) i zapoznaj się z tabelą możliwych niedomagań i sposobów ich usuwania (patrz odpowiedni rozdział). PRODUCENT NIE ODPOWIADA ZA SZKODY POWSTAŁE W WYNIKU NIEPRZESTRZEGANIA NINIEJSZEJ INSTRUKCJI. Na wyważarce zostały umieszczone naklejki z informacjami i ostrzeżeniami, których należy przestrzegać Rys. 11 wysokie napięcie nr katalogowy Naklejki uszkodzone należy wymienić. Naklejki można zamówić w serwisie sprzedawcy podając numer katalogowy. 8

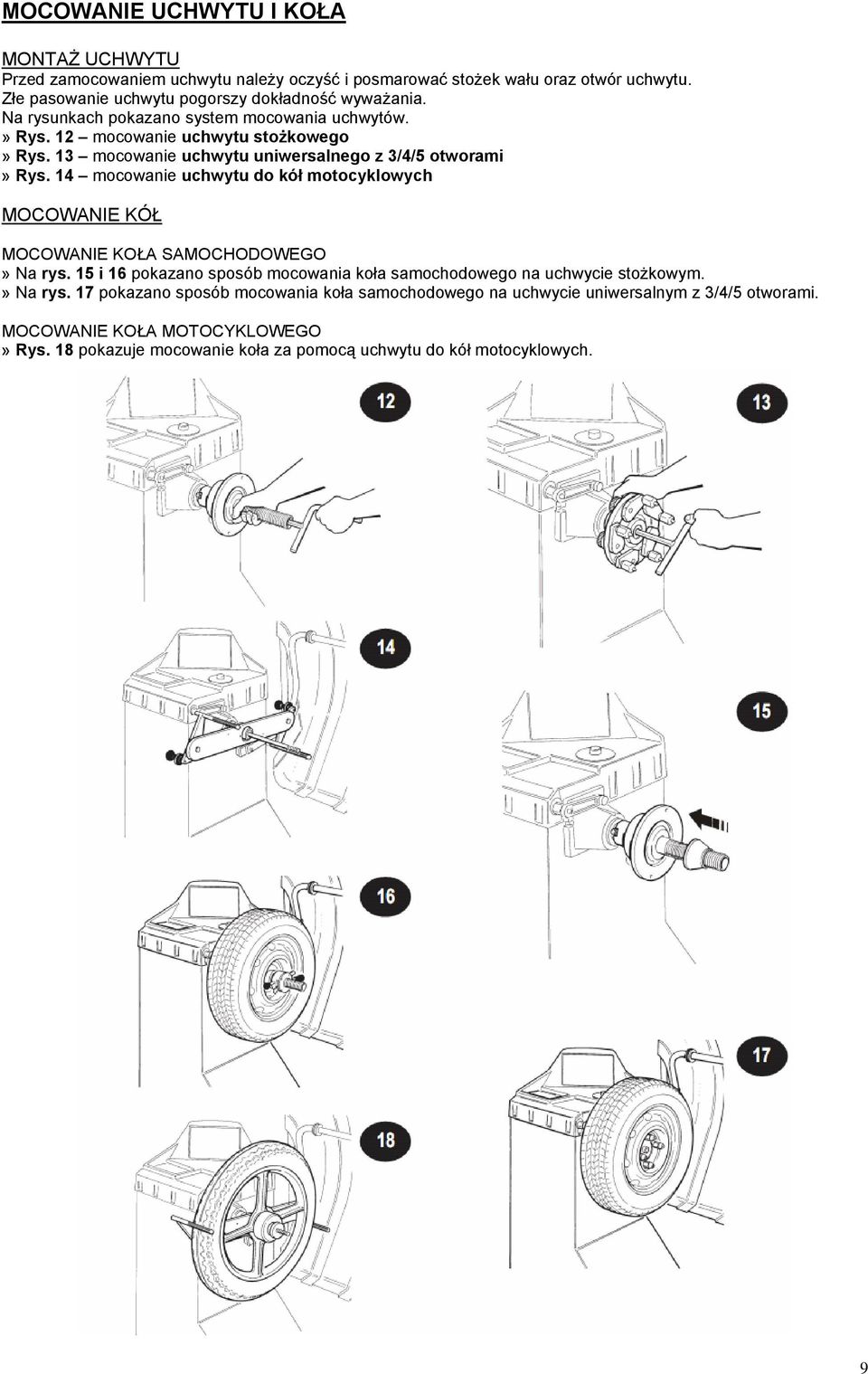

9 MOCOWANIE UCHWYTU I KOŁA MONTAŻ UCHWYTU Przed zamocowaniem uchwytu należy oczyść i posmarować stożek wału oraz otwór uchwytu. Złe pasowanie uchwytu pogorszy dokładność wyważania. Na rysunkach pokazano system mocowania uchwytów.» Rys. 12 mocowanie uchwytu stożkowego» Rys. 13 mocowanie uchwytu uniwersalnego z 3/4/5 otworami» Rys. 14 mocowanie uchwytu do kół motocyklowych MOCOWANIE KÓŁ MOCOWANIE KOŁA SAMOCHODOWEGO» Na rys. 15 i 16 pokazano sposób mocowania koła samochodowego na uchwycie stożkowym.» Na rys. 17 pokazano sposób mocowania koła samochodowego na uchwycie uniwersalnym z 3/4/5 otworami. MOCOWANIE KOŁA MOTOCYKLOWEGO» Rys. 18 pokazuje mocowanie koła za pomocą uchwytu do kół motocyklowych. 9

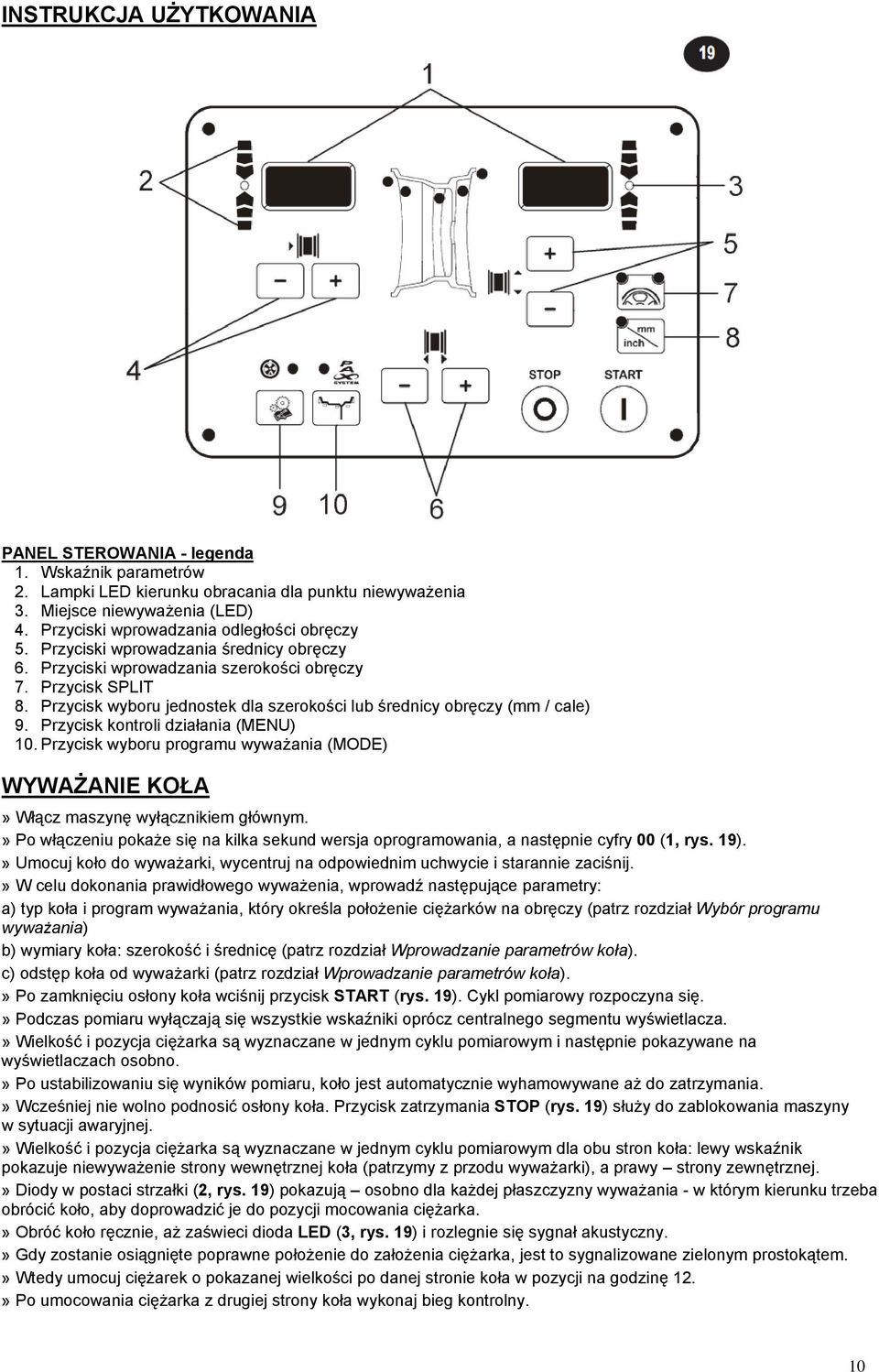

10 INSTRUKCJA UŻYTKOWANIA PANEL STEROWANIA - legenda 1. Wskaźnik parametrów 2. Lampki LED kierunku obracania dla punktu niewyważenia 3. Miejsce niewyważenia (LED) 4. Przyciski wprowadzania odległości obręczy 5. Przyciski wprowadzania średnicy obręczy 6. Przyciski wprowadzania szerokości obręczy 7. Przycisk SPLIT 8. Przycisk wyboru jednostek dla szerokości lub średnicy obręczy (mm / cale) 9. Przycisk kontroli działania (MENU) 10. Przycisk wyboru programu wyważania (MODE) WYWAŻANIE KOŁA» Włącz maszynę wyłącznikiem głównym.» Po włączeniu pokaże się na kilka sekund wersja oprogramowania, a następnie cyfry 00 (1, rys. 19).» Umocuj koło do wyważarki, wycentruj na odpowiednim uchwycie i starannie zaciśnij.» W celu dokonania prawidłowego wyważenia, wprowadź następujące parametry: a) typ koła i program wyważania, który określa położenie ciężarków na obręczy (patrz rozdział Wybór programu wyważania) b) wymiary koła: szerokość i średnicę (patrz rozdział Wprowadzanie parametrów koła). c) odstęp koła od wyważarki (patrz rozdział Wprowadzanie parametrów koła).» Po zamknięciu osłony koła wciśnij przycisk START (rys. 19). Cykl pomiarowy rozpoczyna się.» Podczas pomiaru wyłączają się wszystkie wskaźniki oprócz centralnego segmentu wyświetlacza.» Wielkość i pozycja ciężarka są wyznaczane w jednym cyklu pomiarowym i następnie pokazywane na wyświetlaczach osobno.» Po ustabilizowaniu się wyników pomiaru, koło jest automatycznie wyhamowywane aż do zatrzymania.» Wcześniej nie wolno podnosić osłony koła. Przycisk zatrzymania STOP (rys. 19) służy do zablokowania maszyny w sytuacji awaryjnej.» Wielkość i pozycja ciężarka są wyznaczane w jednym cyklu pomiarowym dla obu stron koła: lewy wskaźnik pokazuje niewyważenie strony wewnętrznej koła (patrzymy z przodu wyważarki), a prawy strony zewnętrznej.» Diody w postaci strzałki (2, rys. 19) pokazują osobno dla każdej płaszczyzny wyważania - w którym kierunku trzeba obrócić koło, aby doprowadzić je do pozycji mocowania ciężarka.» Obróć koło ręcznie, aż zaświeci dioda LED (3, rys. 19) i rozlegnie się sygnał akustyczny.» Gdy zostanie osiągnięte poprawne położenie do założenia ciężarka, jest to sygnalizowane zielonym prostokątem.» Wtedy umocuj ciężarek o pokazanej wielkości po danej stronie koła w pozycji na godzinę 12.» Po umocowania ciężarka z drugiej strony koła wykonaj bieg kontrolny. 10

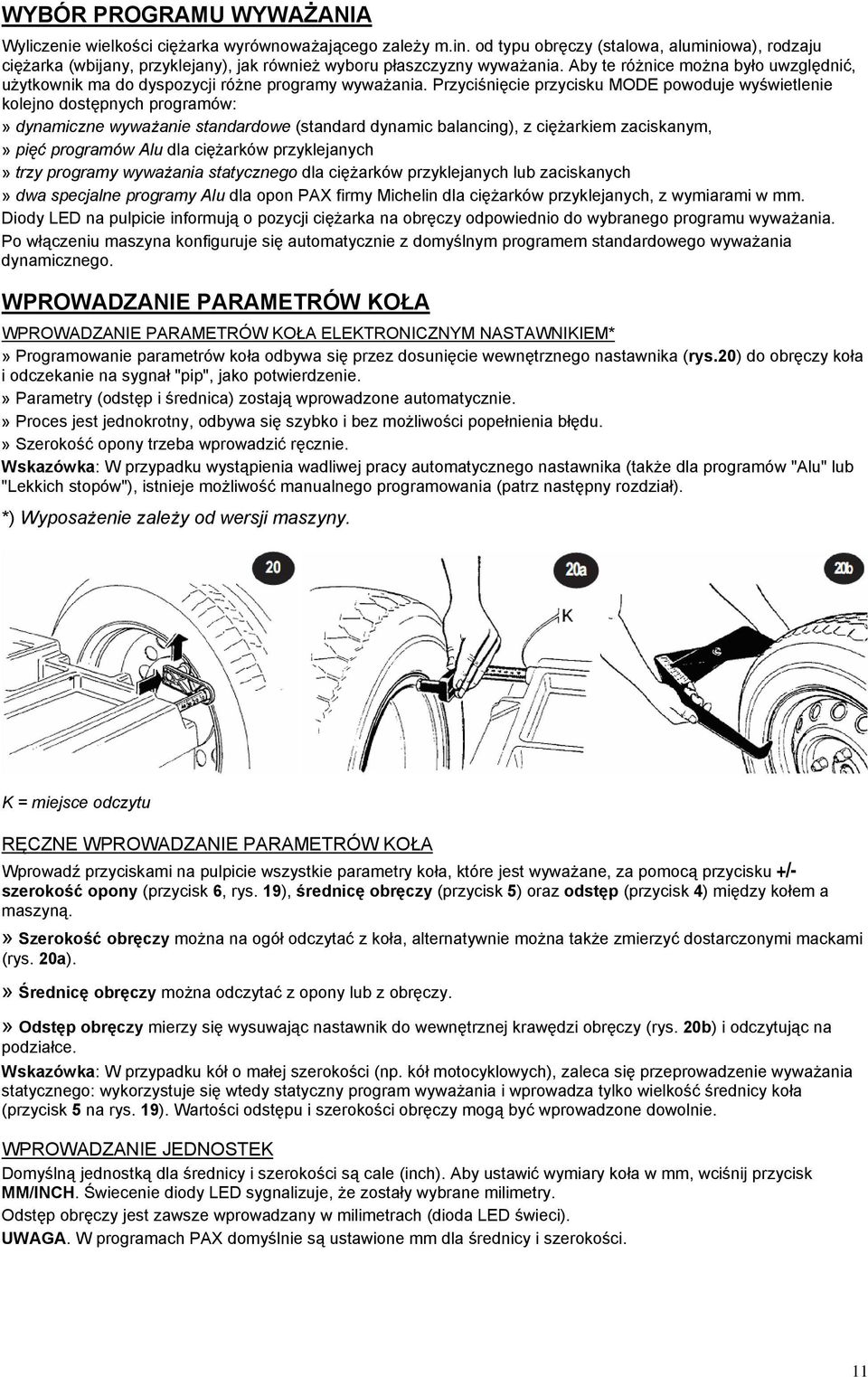

11 WYBÓR PROGRAMU WYWAŻANIA Wyliczenie wielkości ciężarka wyrównoważającego zależy m.in. od typu obręczy (stalowa, aluminiowa), rodzaju ciężarka (wbijany, przyklejany), jak również wyboru płaszczyzny wyważania. Aby te różnice można było uwzględnić, użytkownik ma do dyspozycji różne programy wyważania. Przyciśnięcie przycisku MODE powoduje wyświetlenie kolejno dostępnych programów:» dynamiczne wyważanie standardowe (standard dynamic balancing), z ciężarkiem zaciskanym,» pięć programów Alu dla ciężarków przyklejanych» trzy programy wyważania statycznego dla ciężarków przyklejanych lub zaciskanych» dwa specjalne programy Alu dla opon PAX firmy Michelin dla ciężarków przyklejanych, z wymiarami w mm. Diody LED na pulpicie informują o pozycji ciężarka na obręczy odpowiednio do wybranego programu wyważania. Po włączeniu maszyna konfiguruje się automatycznie z domyślnym programem standardowego wyważania dynamicznego. WPROWADZANIE PARAMETRÓW KOŁA WPROWADZANIE PARAMETRÓW KOŁA ELEKTRONICZNYM NASTAWNIKIEM*» Programowanie parametrów koła odbywa się przez dosunięcie wewnętrznego nastawnika (rys.20) do obręczy koła i odczekanie na sygnał "pip", jako potwierdzenie.» Parametry (odstęp i średnica) zostają wprowadzone automatycznie.» Proces jest jednokrotny, odbywa się szybko i bez możliwości popełnienia błędu.» Szerokość opony trzeba wprowadzić ręcznie. Wskazówka: W przypadku wystąpienia wadliwej pracy automatycznego nastawnika (także dla programów "Alu" lub "Lekkich stopów"), istnieje możliwość manualnego programowania (patrz następny rozdział). *) Wyposażenie zależy od wersji maszyny. K = miejsce odczytu RĘCZNE WPROWADZANIE PARAMETRÓW KOŁA Wprowadź przyciskami na pulpicie wszystkie parametry koła, które jest wyważane, za pomocą przycisku +/- szerokość opony (przycisk 6, rys. 19), średnicę obręczy (przycisk 5) oraz odstęp (przycisk 4) między kołem a maszyną.» Szerokość obręczy można na ogół odczytać z koła, alternatywnie można także zmierzyć dostarczonymi mackami (rys. 20a).» Średnicę obręczy można odczytać z opony lub z obręczy.» Odstęp obręczy mierzy się wysuwając nastawnik do wewnętrznej krawędzi obręczy (rys. 20b) i odczytując na podziałce. Wskazówka: W przypadku kół o małej szerokości (np. kół motocyklowych), zaleca się przeprowadzenie wyważania statycznego: wykorzystuje się wtedy statyczny program wyważania i wprowadza tylko wielkość średnicy koła (przycisk 5 na rys. 19). Wartości odstępu i szerokości obręczy mogą być wprowadzone dowolnie. WPROWADZANIE JEDNOSTEK Domyślną jednostką dla średnicy i szerokości są cale (inch). Aby ustawić wymiary koła w mm, wciśnij przycisk MM/INCH. Świecenie diody LED sygnalizuje, że zostały wybrane milimetry. Odstęp obręczy jest zawsze wprowadzany w milimetrach (dioda LED świeci). UWAGA. W programach PAX domyślnie są ustawione mm dla średnicy i szerokości. 11

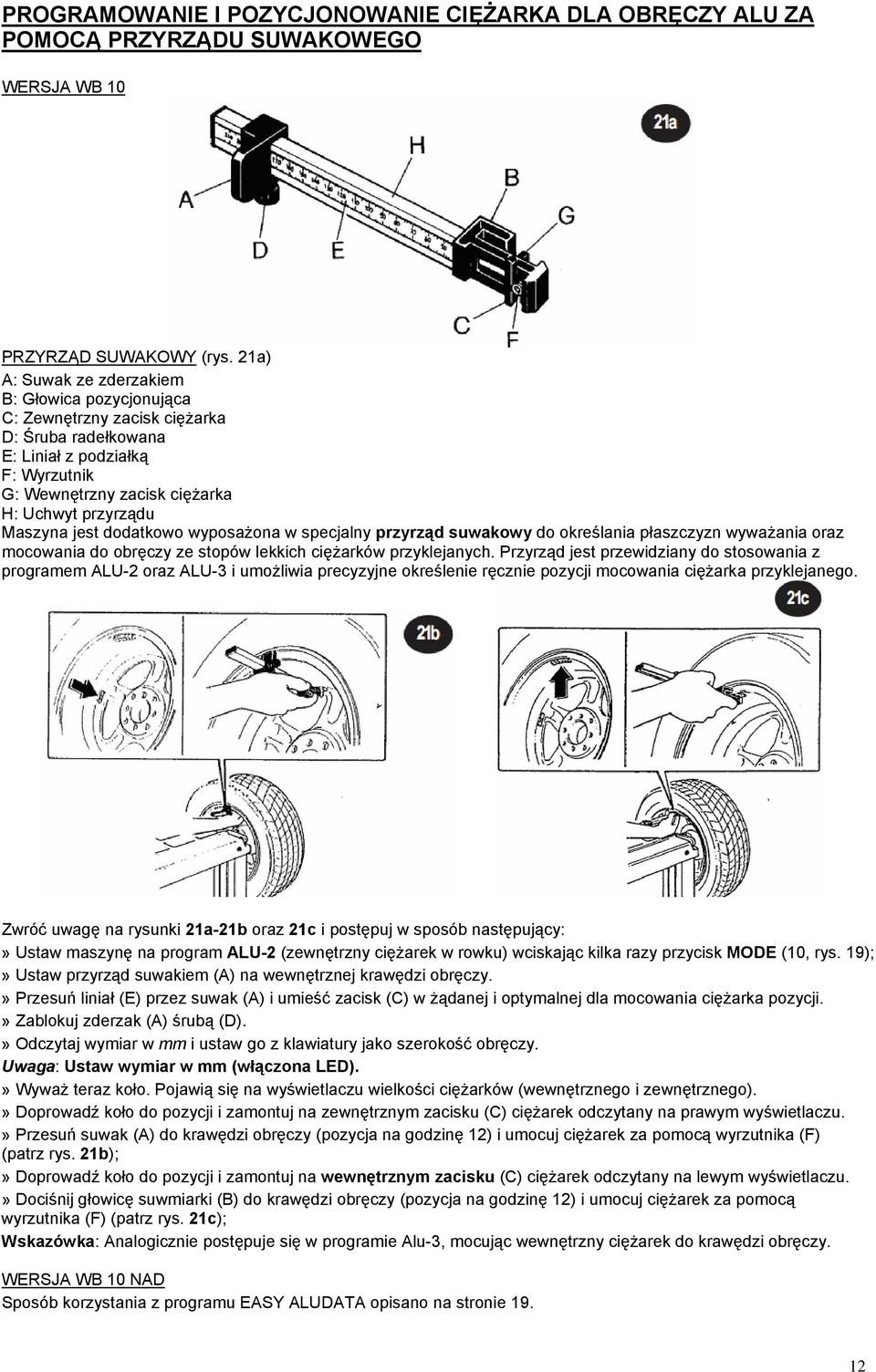

12 PROGRAMOWANIE I POZYCJONOWANIE CIĘŻARKA DLA OBRĘCZY ALU ZA POMOCĄ PRZYRZĄDU SUWAKOWEGO WERSJA WB 10 PRZYRZĄD SUWAKOWY (rys. 21a) A: Suwak ze zderzakiem B: Głowica pozycjonująca C: Zewnętrzny zacisk ciężarka D: Śruba radełkowana E: Liniał z podziałką F: Wyrzutnik G: Wewnętrzny zacisk ciężarka H: Uchwyt przyrządu Maszyna jest dodatkowo wyposażona w specjalny przyrząd suwakowy do określania płaszczyzn wyważania oraz mocowania do obręczy ze stopów lekkich ciężarków przyklejanych. Przyrząd jest przewidziany do stosowania z programem ALU-2 oraz ALU-3 i umożliwia precyzyjne określenie ręcznie pozycji mocowania ciężarka przyklejanego. Zwróć uwagę na rysunki 21a-21b oraz 21c i postępuj w sposób następujący:» Ustaw maszynę na program ALU-2 (zewnętrzny ciężarek w rowku) wciskając kilka razy przycisk MODE (10, rys. 19);» Ustaw przyrząd suwakiem (A) na wewnętrznej krawędzi obręczy.» Przesuń liniał (E) przez suwak (A) i umieść zacisk (C) w żądanej i optymalnej dla mocowania ciężarka pozycji.» Zablokuj zderzak (A) śrubą (D).» Odczytaj wymiar w mm i ustaw go z klawiatury jako szerokość obręczy. Uwaga: Ustaw wymiar w mm (włączona LED).» Wyważ teraz koło. Pojawią się na wyświetlaczu wielkości ciężarków (wewnętrznego i zewnętrznego).» Doprowadź koło do pozycji i zamontuj na zewnętrznym zacisku (C) ciężarek odczytany na prawym wyświetlaczu.» Przesuń suwak (A) do krawędzi obręczy (pozycja na godzinę 12) i umocuj ciężarek za pomocą wyrzutnika (F) (patrz rys. 21b);» Doprowadź koło do pozycji i zamontuj na wewnętrznym zacisku (C) ciężarek odczytany na lewym wyświetlaczu.» Dociśnij głowicę suwmiarki (B) do krawędzi obręczy (pozycja na godzinę 12) i umocuj ciężarek za pomocą wyrzutnika (F) (patrz rys. 21c); Wskazówka: Analogicznie postępuje się w programie Alu-3, mocując wewnętrzny ciężarek do krawędzi obręczy. WERSJA WB 10 NAD Sposób korzystania z programu EASY ALUDATA opisano na stronie

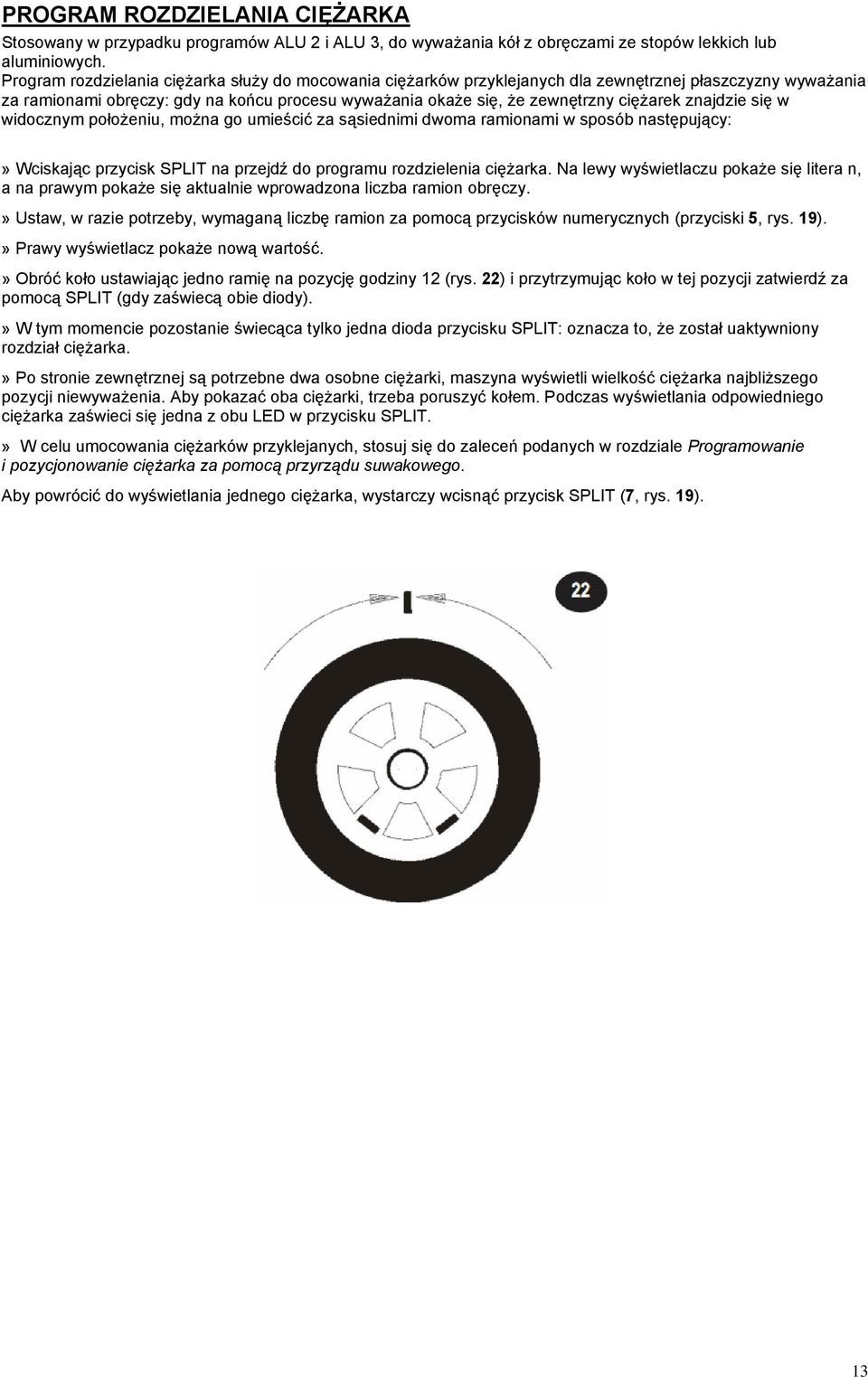

13 PROGRAM ROZDZIELANIA CIĘŻARKA Stosowany w przypadku programów ALU 2 i ALU 3, do wyważania kół z obręczami ze stopów lekkich lub aluminiowych. Program rozdzielania ciężarka służy do mocowania ciężarków przyklejanych dla zewnętrznej płaszczyzny wyważania za ramionami obręczy: gdy na końcu procesu wyważania okaże się, że zewnętrzny ciężarek znajdzie się w widocznym położeniu, można go umieścić za sąsiednimi dwoma ramionami w sposób następujący:» Wciskając przycisk SPLIT na przejdź do programu rozdzielenia ciężarka. Na lewy wyświetlaczu pokaże się litera n, a na prawym pokaże się aktualnie wprowadzona liczba ramion obręczy.» Ustaw, w razie potrzeby, wymaganą liczbę ramion za pomocą przycisków numerycznych (przyciski 5, rys. 19).» Prawy wyświetlacz pokaże nową wartość.» Obróć koło ustawiając jedno ramię na pozycję godziny 12 (rys. 22) i przytrzymując koło w tej pozycji zatwierdź za pomocą SPLIT (gdy zaświecą obie diody).» W tym momencie pozostanie świecąca tylko jedna dioda przycisku SPLIT: oznacza to, że został uaktywniony rozdział ciężarka.» Po stronie zewnętrznej są potrzebne dwa osobne ciężarki, maszyna wyświetli wielkość ciężarka najbliższego pozycji niewyważenia. Aby pokazać oba ciężarki, trzeba poruszyć kołem. Podczas wyświetlania odpowiedniego ciężarka zaświeci się jedna z obu LED w przycisku SPLIT.» W celu umocowania ciężarków przyklejanych, stosuj się do zaleceń podanych w rozdziale Programowanie i pozycjonowanie ciężarka za pomocą przyrządu suwakowego. Aby powrócić do wyświetlania jednego ciężarka, wystarczy wcisnąć przycisk SPLIT (7, rys. 19). 13

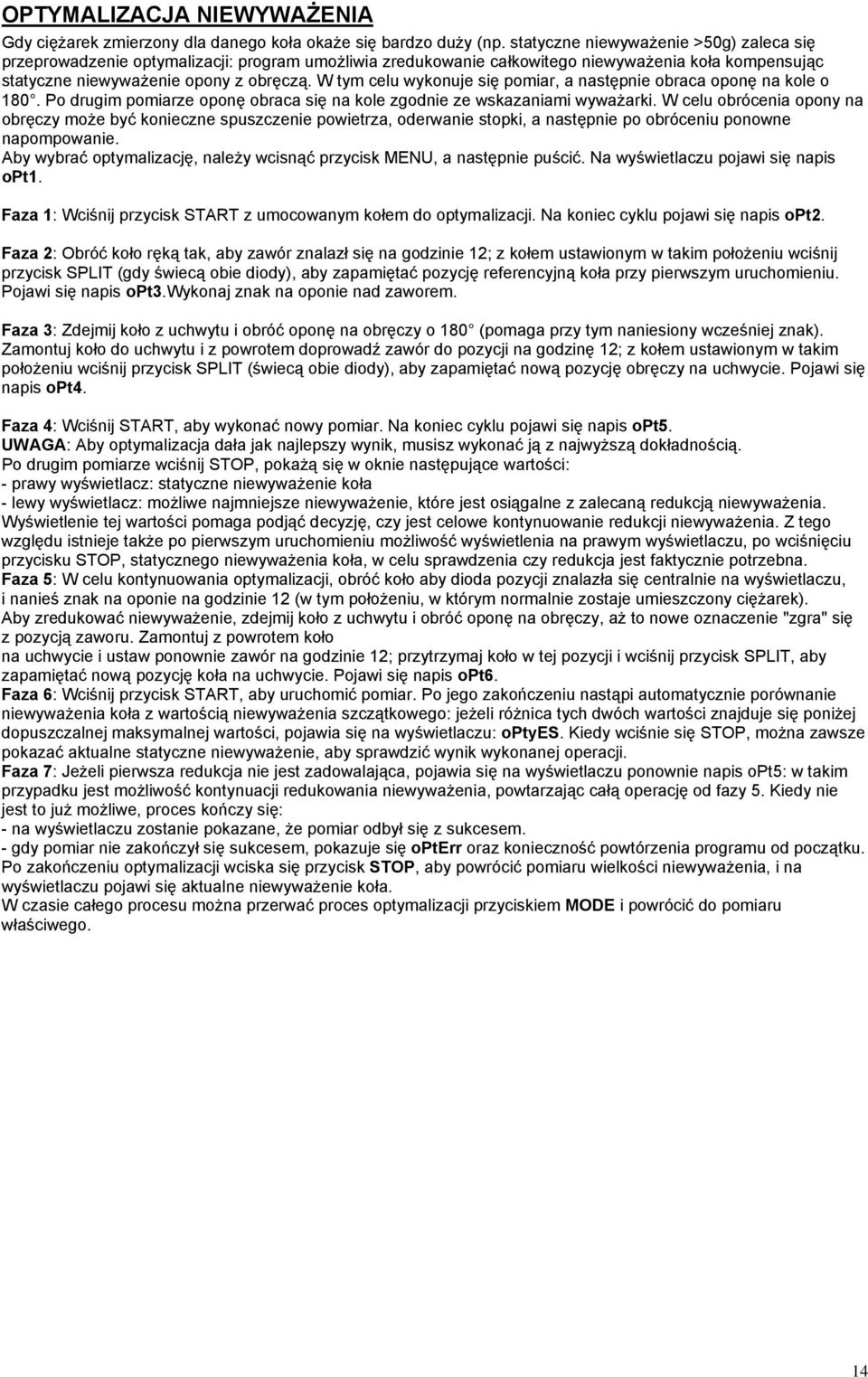

14 OPTYMALIZACJA NIEWYWAŻENIA Gdy ciężarek zmierzony dla danego koła okaże się bardzo duży (np. statyczne niewyważenie >50g) zaleca się przeprowadzenie optymalizacji: program umożliwia zredukowanie całkowitego niewyważenia koła kompensując statyczne niewyważenie opony z obręczą. W tym celu wykonuje się pomiar, a następnie obraca oponę na kole o 180. Po drugim pomiarze oponę obraca się na kole zgodnie ze wskazaniami wyważarki. W celu obrócenia opony na obręczy może być konieczne spuszczenie powietrza, oderwanie stopki, a następnie po obróceniu ponowne napompowanie. Aby wybrać optymalizację, należy wcisnąć przycisk MENU, a następnie puścić. Na wyświetlaczu pojawi się napis opt1. Faza 1: Wciśnij przycisk START z umocowanym kołem do optymalizacji. Na koniec cyklu pojawi się napis opt2. Faza 2: Obróć koło ręką tak, aby zawór znalazł się na godzinie 12; z kołem ustawionym w takim położeniu wciśnij przycisk SPLIT (gdy świecą obie diody), aby zapamiętać pozycję referencyjną koła przy pierwszym uruchomieniu. Pojawi się napis opt3.wykonaj znak na oponie nad zaworem. Faza 3: Zdejmij koło z uchwytu i obróć oponę na obręczy o 180 (pomaga przy tym naniesiony wcześniej znak). Zamontuj koło do uchwytu i z powrotem doprowadź zawór do pozycji na godzinę 12; z kołem ustawionym w takim położeniu wciśnij przycisk SPLIT (świecą obie diody), aby zapamiętać nową pozycję obręczy na uchwycie. Pojawi się napis opt4. Faza 4: Wciśnij START, aby wykonać nowy pomiar. Na koniec cyklu pojawi się napis opt5. UWAGA: Aby optymalizacja dała jak najlepszy wynik, musisz wykonać ją z najwyższą dokładnością. Po drugim pomiarze wciśnij STOP, pokażą się w oknie następujące wartości: - prawy wyświetlacz: statyczne niewyważenie koła - lewy wyświetlacz: możliwe najmniejsze niewyważenie, które jest osiągalne z zalecaną redukcją niewyważenia. Wyświetlenie tej wartości pomaga podjąć decyzję, czy jest celowe kontynuowanie redukcji niewyważenia. Z tego względu istnieje także po pierwszym uruchomieniu możliwość wyświetlenia na prawym wyświetlaczu, po wciśnięciu przycisku STOP, statycznego niewyważenia koła, w celu sprawdzenia czy redukcja jest faktycznie potrzebna. Faza 5: W celu kontynuowania optymalizacji, obróć koło aby dioda pozycji znalazła się centralnie na wyświetlaczu, i nanieś znak na oponie na godzinie 12 (w tym położeniu, w którym normalnie zostaje umieszczony ciężarek). Aby zredukować niewyważenie, zdejmij koło z uchwytu i obróć oponę na obręczy, aż to nowe oznaczenie "zgra" się z pozycją zaworu. Zamontuj z powrotem koło na uchwycie i ustaw ponownie zawór na godzinie 12; przytrzymaj koło w tej pozycji i wciśnij przycisk SPLIT, aby zapamiętać nową pozycję koła na uchwycie. Pojawi się napis opt6. Faza 6: Wciśnij przycisk START, aby uruchomić pomiar. Po jego zakończeniu nastąpi automatycznie porównanie niewyważenia koła z wartością niewyważenia szczątkowego: jeżeli różnica tych dwóch wartości znajduje się poniżej dopuszczalnej maksymalnej wartości, pojawia się na wyświetlaczu: optyes. Kiedy wciśnie się STOP, można zawsze pokazać aktualne statyczne niewyważenie, aby sprawdzić wynik wykonanej operacji. Faza 7: Jeżeli pierwsza redukcja nie jest zadowalająca, pojawia się na wyświetlaczu ponownie napis opt5: w takim przypadku jest możliwość kontynuacji redukowania niewyważenia, powtarzając całą operację od fazy 5. Kiedy nie jest to już możliwe, proces kończy się: - na wyświetlaczu zostanie pokazane, że pomiar odbył się z sukcesem. - gdy pomiar nie zakończył się sukcesem, pokazuje się opterr oraz konieczność powtórzenia programu od początku. Po zakończeniu optymalizacji wciska się przycisk STOP, aby powrócić pomiaru wielkości niewyważenia, i na wyświetlaczu pojawi się aktualne niewyważenie koła. W czasie całego procesu można przerwać proces optymalizacji przyciskiem MODE i powrócić do pomiaru właściwego. 14

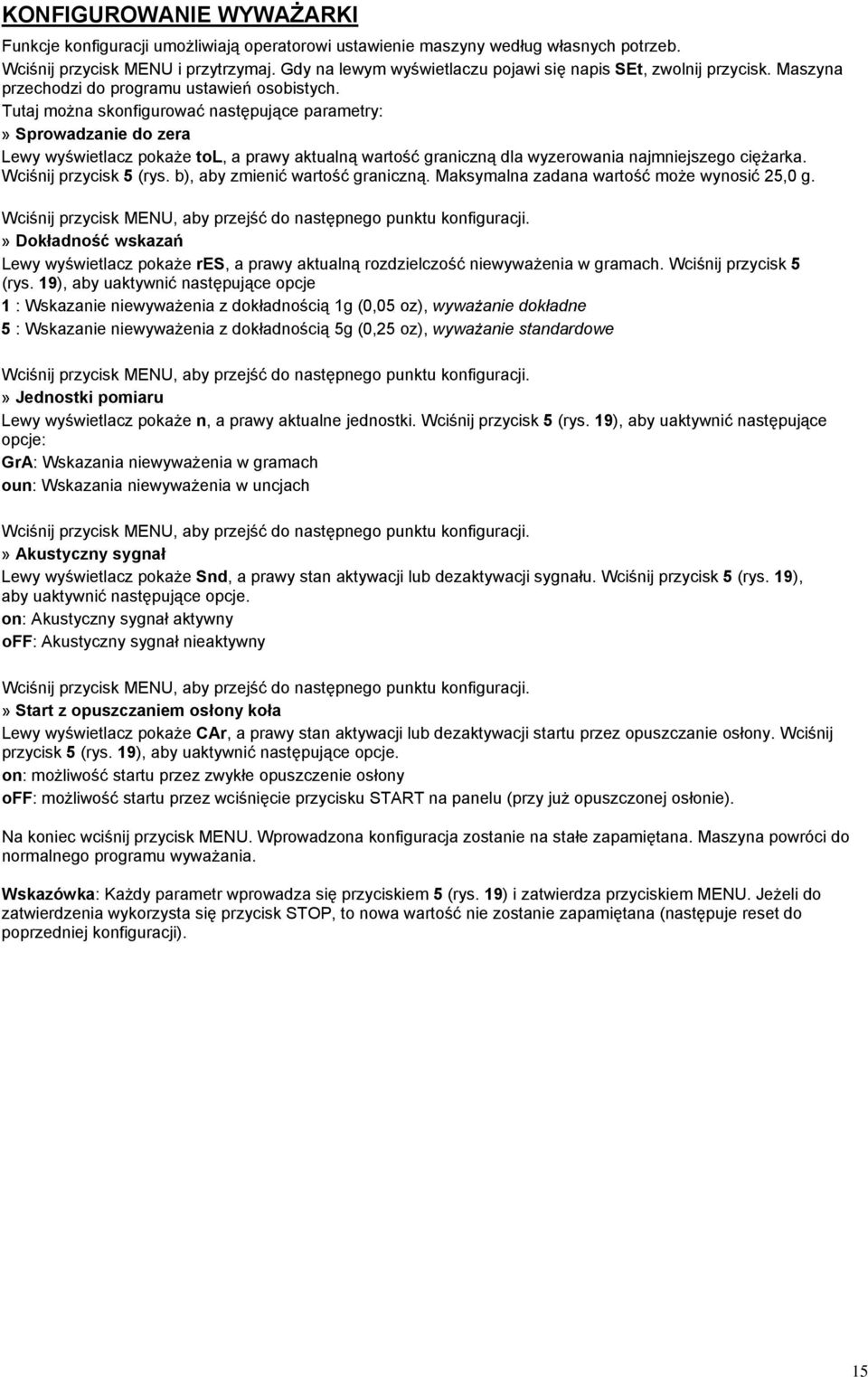

15 KONFIGUROWANIE WYWAŻARKI Funkcje konfiguracji umożliwiają operatorowi ustawienie maszyny według własnych potrzeb. Wciśnij przycisk MENU i przytrzymaj. Gdy na lewym wyświetlaczu pojawi się napis SEt, zwolnij przycisk. Maszyna przechodzi do programu ustawień osobistych. Tutaj można skonfigurować następujące parametry:» Sprowadzanie do zera Lewy wyświetlacz pokaże tol, a prawy aktualną wartość graniczną dla wyzerowania najmniejszego ciężarka. Wciśnij przycisk 5 (rys. b), aby zmienić wartość graniczną. Maksymalna zadana wartość może wynosić 25,0 g. Wciśnij przycisk MENU, aby przejść do następnego punktu konfiguracji.» Dokładność wskazań Lewy wyświetlacz pokaże res, a prawy aktualną rozdzielczość niewyważenia w gramach. Wciśnij przycisk 5 (rys. 19), aby uaktywnić następujące opcje 1 : Wskazanie niewyważenia z dokładnością 1g (0,05 oz), wyważanie dokładne 5 : Wskazanie niewyważenia z dokładnością 5g (0,25 oz), wyważanie standardowe Wciśnij przycisk MENU, aby przejść do następnego punktu konfiguracji.» Jednostki pomiaru Lewy wyświetlacz pokaże n, a prawy aktualne jednostki. Wciśnij przycisk 5 (rys. 19), aby uaktywnić następujące opcje: GrA: Wskazania niewyważenia w gramach oun: Wskazania niewyważenia w uncjach Wciśnij przycisk MENU, aby przejść do następnego punktu konfiguracji.» Akustyczny sygnał Lewy wyświetlacz pokaże Snd, a prawy stan aktywacji lub dezaktywacji sygnału. Wciśnij przycisk 5 (rys. 19), aby uaktywnić następujące opcje. on: Akustyczny sygnał aktywny off: Akustyczny sygnał nieaktywny Wciśnij przycisk MENU, aby przejść do następnego punktu konfiguracji.» Start z opuszczaniem osłony koła Lewy wyświetlacz pokaże CAr, a prawy stan aktywacji lub dezaktywacji startu przez opuszczanie osłony. Wciśnij przycisk 5 (rys. 19), aby uaktywnić następujące opcje. on: możliwość startu przez zwykłe opuszczenie osłony off: możliwość startu przez wciśnięcie przycisku START na panelu (przy już opuszczonej osłonie). Na koniec wciśnij przycisk MENU. Wprowadzona konfiguracja zostanie na stałe zapamiętana. Maszyna powróci do normalnego programu wyważania. Wskazówka: Każdy parametr wprowadza się przyciskiem 5 (rys. 19) i zatwierdza przyciskiem MENU. Jeżeli do zatwierdzenia wykorzysta się przycisk STOP, to nowa wartość nie zostanie zapamiętana (następuje reset do poprzedniej konfiguracji). 15

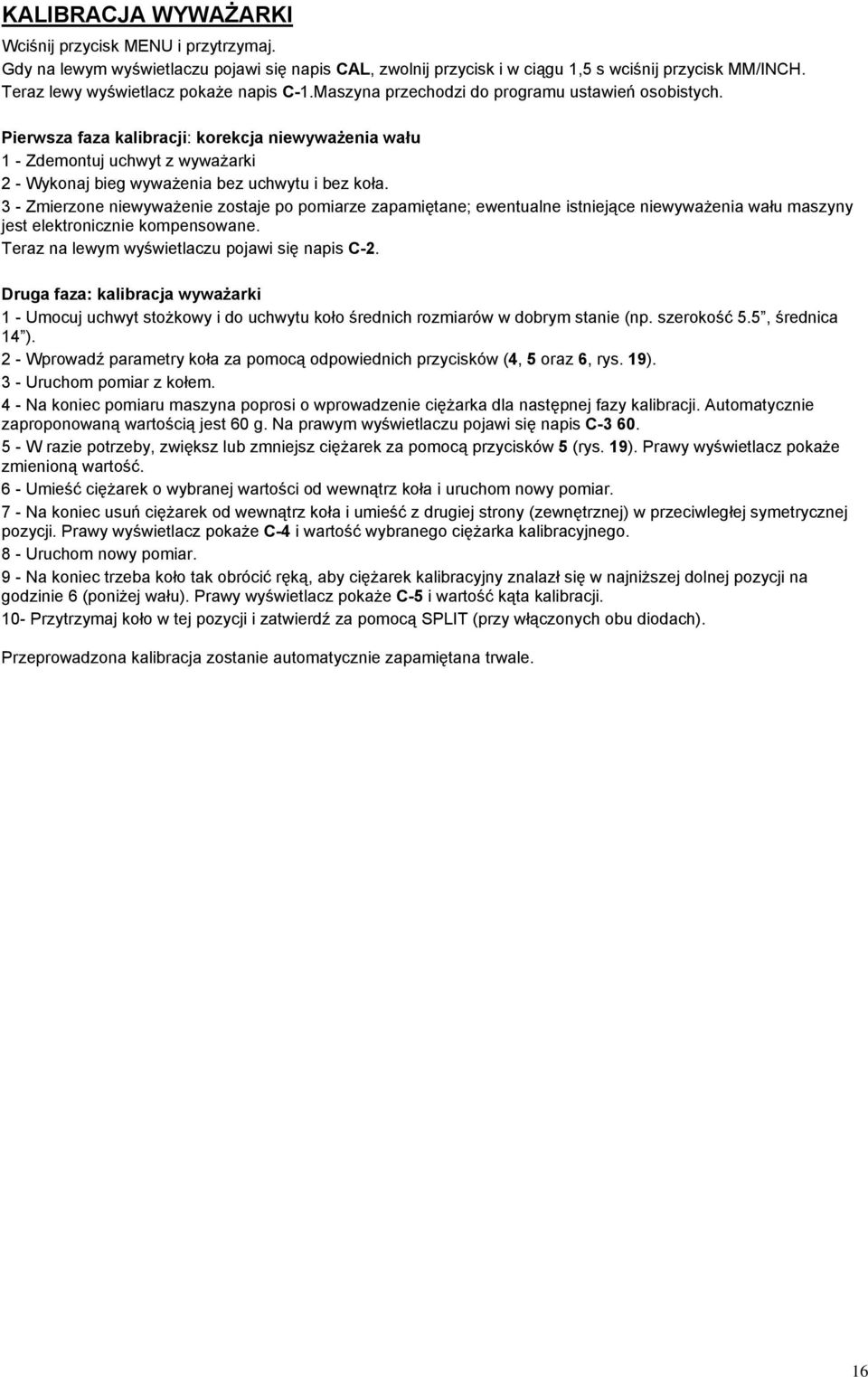

16 KALIBRACJA WYWAŻARKI Wciśnij przycisk MENU i przytrzymaj. Gdy na lewym wyświetlaczu pojawi się napis CAL, zwolnij przycisk i w ciągu 1,5 s wciśnij przycisk MM/INCH. Teraz lewy wyświetlacz pokaże napis C-1.Maszyna przechodzi do programu ustawień osobistych. Pierwsza faza kalibracji: korekcja niewyważenia wału 1 - Zdemontuj uchwyt z wyważarki 2 - Wykonaj bieg wyważenia bez uchwytu i bez koła. 3 - Zmierzone niewyważenie zostaje po pomiarze zapamiętane; ewentualne istniejące niewyważenia wału maszyny jest elektronicznie kompensowane. Teraz na lewym wyświetlaczu pojawi się napis C-2. Druga faza: kalibracja wyważarki 1 - Umocuj uchwyt stożkowy i do uchwytu koło średnich rozmiarów w dobrym stanie (np. szerokość 5.5, średnica 14 ). 2 - Wprowadź parametry koła za pomocą odpowiednich przycisków (4, 5 oraz 6, rys. 19). 3 - Uruchom pomiar z kołem. 4 - Na koniec pomiaru maszyna poprosi o wprowadzenie ciężarka dla następnej fazy kalibracji. Automatycznie zaproponowaną wartością jest 60 g. Na prawym wyświetlaczu pojawi się napis C W razie potrzeby, zwiększ lub zmniejsz ciężarek za pomocą przycisków 5 (rys. 19). Prawy wyświetlacz pokaże zmienioną wartość. 6 - Umieść ciężarek o wybranej wartości od wewnątrz koła i uruchom nowy pomiar. 7 - Na koniec usuń ciężarek od wewnątrz koła i umieść z drugiej strony (zewnętrznej) w przeciwległej symetrycznej pozycji. Prawy wyświetlacz pokaże C-4 i wartość wybranego ciężarka kalibracyjnego. 8 - Uruchom nowy pomiar. 9 - Na koniec trzeba koło tak obrócić ręką, aby ciężarek kalibracyjny znalazł się w najniższej dolnej pozycji na godzinie 6 (poniżej wału). Prawy wyświetlacz pokaże C-5 i wartość kąta kalibracji. 10- Przytrzymaj koło w tej pozycji i zatwierdź za pomocą SPLIT (przy włączonych obu diodach). Przeprowadzona kalibracja zostanie automatycznie zapamiętana trwale. 16

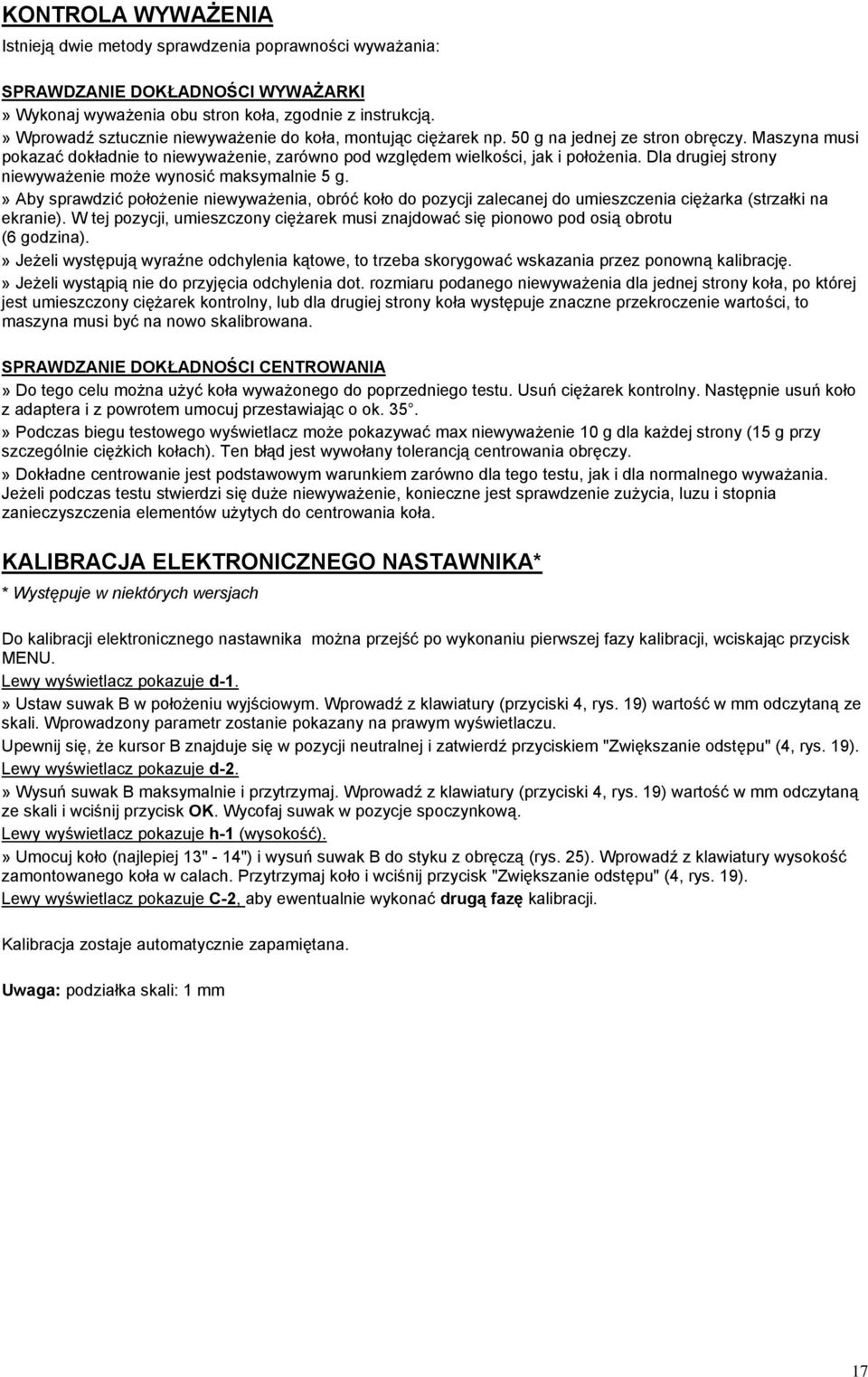

17 KONTROLA WYWAŻENIA Istnieją dwie metody sprawdzenia poprawności wyważania: SPRAWDZANIE DOKŁADNOŚCI WYWAŻARKI» Wykonaj wyważenia obu stron koła, zgodnie z instrukcją.» Wprowadź sztucznie niewyważenie do koła, montując ciężarek np. 50 g na jednej ze stron obręczy. Maszyna musi pokazać dokładnie to niewyważenie, zarówno pod względem wielkości, jak i położenia. Dla drugiej strony niewyważenie może wynosić maksymalnie 5 g.» Aby sprawdzić położenie niewyważenia, obróć koło do pozycji zalecanej do umieszczenia ciężarka (strzałki na ekranie). W tej pozycji, umieszczony ciężarek musi znajdować się pionowo pod osią obrotu (6 godzina).» Jeżeli występują wyraźne odchylenia kątowe, to trzeba skorygować wskazania przez ponowną kalibrację.» Jeżeli wystąpią nie do przyjęcia odchylenia dot. rozmiaru podanego niewyważenia dla jednej strony koła, po której jest umieszczony ciężarek kontrolny, lub dla drugiej strony koła występuje znaczne przekroczenie wartości, to maszyna musi być na nowo skalibrowana. SPRAWDZANIE DOKŁADNOŚCI CENTROWANIA» Do tego celu można użyć koła wyważonego do poprzedniego testu. Usuń ciężarek kontrolny. Następnie usuń koło z adaptera i z powrotem umocuj przestawiając o ok. 35.» Podczas biegu testowego wyświetlacz może pokazywać max niewyważenie 10 g dla każdej strony (15 g przy szczególnie ciężkich kołach). Ten błąd jest wywołany tolerancją centrowania obręczy.» Dokładne centrowanie jest podstawowym warunkiem zarówno dla tego testu, jak i dla normalnego wyważania. Jeżeli podczas testu stwierdzi się duże niewyważenie, konieczne jest sprawdzenie zużycia, luzu i stopnia zanieczyszczenia elementów użytych do centrowania koła. KALIBRACJA ELEKTRONICZNEGO NASTAWNIKA* * Występuje w niektórych wersjach Do kalibracji elektronicznego nastawnika można przejść po wykonaniu pierwszej fazy kalibracji, wciskając przycisk MENU. Lewy wyświetlacz pokazuje d-1.» Ustaw suwak B w położeniu wyjściowym. Wprowadź z klawiatury (przyciski 4, rys. 19) wartość w mm odczytaną ze skali. Wprowadzony parametr zostanie pokazany na prawym wyświetlaczu. Upewnij się, że kursor B znajduje się w pozycji neutralnej i zatwierdź przyciskiem "Zwiększanie odstępu" (4, rys. 19). Lewy wyświetlacz pokazuje d-2.» Wysuń suwak B maksymalnie i przytrzymaj. Wprowadź z klawiatury (przyciski 4, rys. 19) wartość w mm odczytaną ze skali i wciśnij przycisk OK. Wycofaj suwak w pozycje spoczynkową. Lewy wyświetlacz pokazuje h-1 (wysokość).» Umocuj koło (najlepiej 13" - 14") i wysuń suwak B do styku z obręczą (rys. 25). Wprowadź z klawiatury wysokość zamontowanego koła w calach. Przytrzymaj koło i wciśnij przycisk "Zwiększanie odstępu" (4, rys. 19). Lewy wyświetlacz pokazuje C-2, aby ewentualnie wykonać drugą fazę kalibracji. Kalibracja zostaje automatycznie zapamiętana. Uwaga: podziałka skali: 1 mm 17

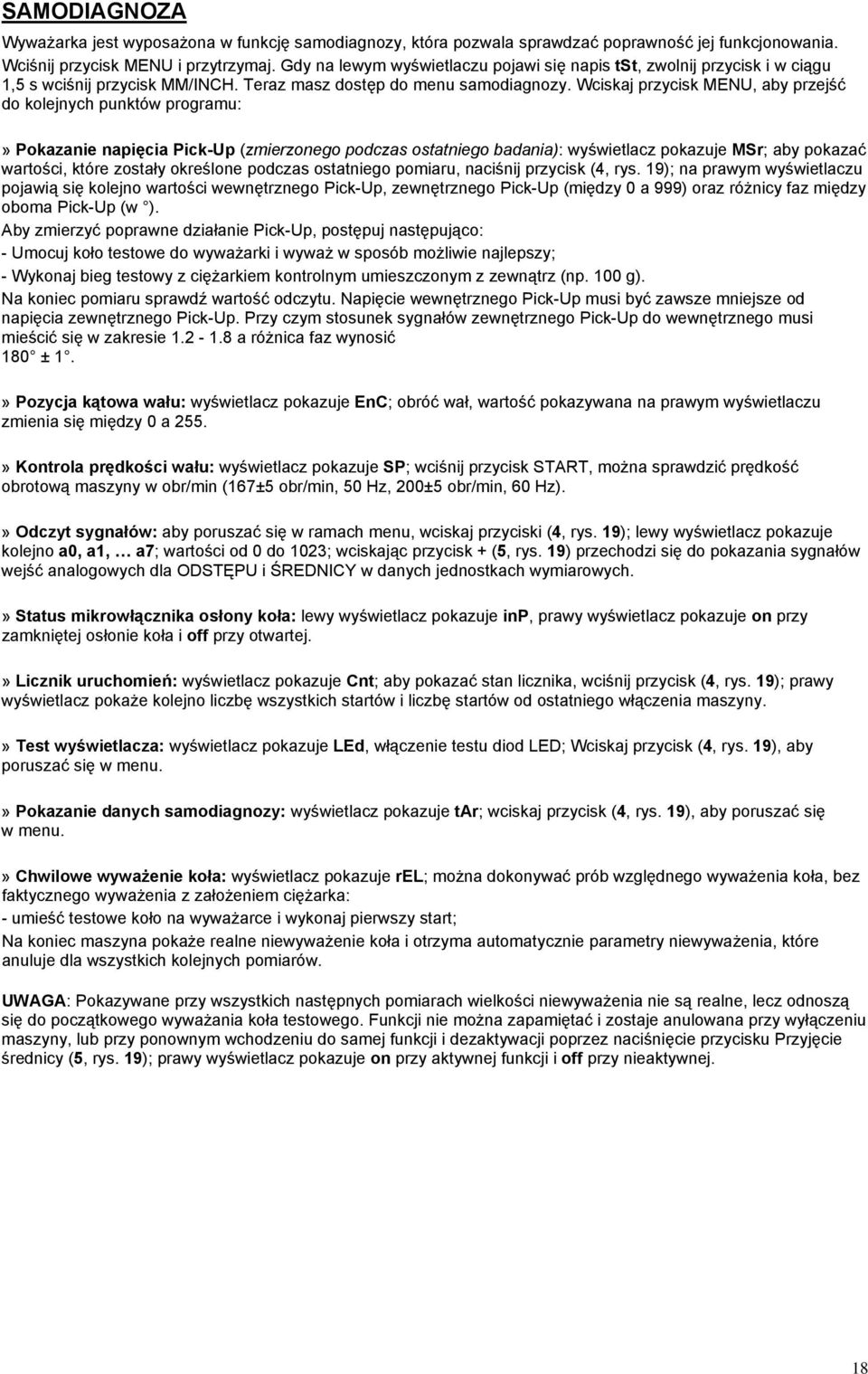

18 SAMODIAGNOZA Wyważarka jest wyposażona w funkcję samodiagnozy, która pozwala sprawdzać poprawność jej funkcjonowania. Wciśnij przycisk MENU i przytrzymaj. Gdy na lewym wyświetlaczu pojawi się napis tst, zwolnij przycisk i w ciągu 1,5 s wciśnij przycisk MM/INCH. Teraz masz dostęp do menu samodiagnozy. Wciskaj przycisk MENU, aby przejść do kolejnych punktów programu:» Pokazanie napięcia Pick-Up (zmierzonego podczas ostatniego badania): wyświetlacz pokazuje MSr; aby pokazać wartości, które zostały określone podczas ostatniego pomiaru, naciśnij przycisk (4, rys. 19); na prawym wyświetlaczu pojawią się kolejno wartości wewnętrznego Pick-Up, zewnętrznego Pick-Up (między 0 a 999) oraz różnicy faz między oboma Pick-Up (w ). Aby zmierzyć poprawne działanie Pick-Up, postępuj następująco: - Umocuj koło testowe do wyważarki i wyważ w sposób możliwie najlepszy; - Wykonaj bieg testowy z ciężarkiem kontrolnym umieszczonym z zewnątrz (np. 100 g). Na koniec pomiaru sprawdź wartość odczytu. Napięcie wewnętrznego Pick-Up musi być zawsze mniejsze od napięcia zewnętrznego Pick-Up. Przy czym stosunek sygnałów zewnętrznego Pick-Up do wewnętrznego musi mieścić się w zakresie a różnica faz wynosić 180 ± 1.» Pozycja kątowa wału: wyświetlacz pokazuje EnC; obróć wał, wartość pokazywana na prawym wyświetlaczu zmienia się między 0 a 255.» Kontrola prędkości wału: wyświetlacz pokazuje SP; wciśnij przycisk START, można sprawdzić prędkość obrotową maszyny w obr/min (167±5 obr/min, 50 Hz, 200±5 obr/min, 60 Hz).» Odczyt sygnałów: aby poruszać się w ramach menu, wciskaj przyciski (4, rys. 19); lewy wyświetlacz pokazuje kolejno a0, a1, a7; wartości od 0 do 1023; wciskając przycisk + (5, rys. 19) przechodzi się do pokazania sygnałów wejść analogowych dla ODSTĘPU i ŚREDNICY w danych jednostkach wymiarowych.» Status mikrowłącznika osłony koła: lewy wyświetlacz pokazuje inp, prawy wyświetlacz pokazuje on przy zamkniętej osłonie koła i off przy otwartej.» Licznik uruchomień: wyświetlacz pokazuje Cnt; aby pokazać stan licznika, wciśnij przycisk (4, rys. 19); prawy wyświetlacz pokaże kolejno liczbę wszystkich startów i liczbę startów od ostatniego włączenia maszyny.» Test wyświetlacza: wyświetlacz pokazuje LEd, włączenie testu diod LED; Wciskaj przycisk (4, rys. 19), aby poruszać się w menu.» Pokazanie danych samodiagnozy: wyświetlacz pokazuje tar; wciskaj przycisk (4, rys. 19), aby poruszać się w menu.» Chwilowe wyważenie koła: wyświetlacz pokazuje rel; można dokonywać prób względnego wyważenia koła, bez faktycznego wyważenia z założeniem ciężarka: - umieść testowe koło na wyważarce i wykonaj pierwszy start; Na koniec maszyna pokaże realne niewyważenie koła i otrzyma automatycznie parametry niewyważenia, które anuluje dla wszystkich kolejnych pomiarów. UWAGA: Pokazywane przy wszystkich następnych pomiarach wielkości niewyważenia nie są realne, lecz odnoszą się do początkowego wyważania koła testowego. Funkcji nie można zapamiętać i zostaje anulowana przy wyłączeniu maszyny, lub przy ponownym wchodzeniu do samej funkcji i dezaktywacji poprzez naciśnięcie przycisku Przyjęcie średnicy (5, rys. 19); prawy wyświetlacz pokazuje on przy aktywnej funkcji i off przy nieaktywnej. 18

19 PROGRAM EASY ALUDATA* * Tylko dla wersji WB 10 NAD WYBIERANIE PROGRAMU Wciśnij przycisk MODE i przejdź do Wyboru programu. Wybierz program wyważania przygotowany dla systemu ALUDATA: 3. alu2 4. alu3 9. Pax2 Wybierz program w trybie ALUDATA. Po wybraniu wciśnij przycisk OK lub STOP, aby powróć do okna głównego. WPROWADZANIE PARAMETRÓW KOŁA» Wyciągnij wewnętrzny nastawnik, zaczną błyskać diody LED dla danej pozycji.» Ustaw nastawnik w pierwszym żądanym położeniu dla wyważania, nie poruszaj dalej i odczekaj, aż rozlegnie się zatwierdzający sygnał dźwiękowy.» Nie cofając nastawnika do pozycji wyjściowej, przesuń go w drugie żądane położenie, nie poruszaj dalej i odczekaj, aż rozlegnie się zatwierdzający sygnał dźwiękowy. Na pulpicie zacznie błyskać LED, odpowiednia dl wybranej drugiej pozycji.» Kiedy cofniesz nastawnik do położenia spoczynkowego, wyświetlacz automatycznie powróci do widoku wyjściowego. WYWAŻANIE KOŁA A. Rozpocznij nowy cykl pomiarowy wciskając przycisk START. B. Po określeniu danych pomiarowych koło zostaje automatycznie wyhamowane aż do zatrzymania. C. W tym jednym cyklu jest określana wielkość i pozycja niewyważenia oraz wyświetlana osobno dla obu stron koła. D. Świecąca strzałka pokaże kierunek, w którym należy obrócić koło dla prawidłowego ustawienia (osobne wskazania dla każdej strony). E. Obracaj koło ręką, aż zaświeci odpowiednie LED, gdy wystąpi niewyważenie. Zatwierdź pedałem hamulca (H, rys. 1); sygnał akustyczny pokaże, że została osiągnięta poprawna pozycja. F. Wybierz ciężarek przyklejany o potrzebnej wielkości i usuń folię ochronną. Wetknij go w rowek w nastawniku, stroną klejącą do góry (rys. 23). Wyciągnij ostrożnie nastawnik do pozycji niewyważenia i odczekaj na sygnał dźwiękowy. Obróć teraz ramię nastawnika, aż ciężarek dotknie obręczy i uruchom wyrzutnik. Dociśnij mocno ciężarek. W tej fazie wyświetlacz pokazuje błyskaniem diod położenie nastawnika względem wybranej płaszczyzny wyważania. Po osiągnięciu pozycji niewyważenia, wyświetlacz pokazuje różne symbole, zależnie od stanu: - koło znajduje się w prawidłowym położeniu kątowym dla wyważenia. - nastawnik znajduje się w odpowiedniej płaszczyźnie wyważania. Po spełnieniu tych warunków, prawidłowa pozycja jest potwierdzana tonem "pip" i można umieścić ciężarek. UWAGA: Brak sygnału ma miejsce, gdy nastawnik: - znajduje się zbyt blisko ostatnio blokowanej pozycji, - koło nie znajduje się w prawidłowym położeniu. G. Powtórz czynności E i F dla drugiej płaszczyzny wyważania. Wskazówka: Przy aktywacji programu rozdzielania ciężarka trzeba powtarzać czynności E i F dla obu ciężarków, które mają być umieszczane w zewnętrznej płaszczyźnie wyważania, a więc za ramionami obręczy. Aby otrzymać nowe wartości pomiarowe, wciśnij przycisk mm/inch i powtórz start. 19

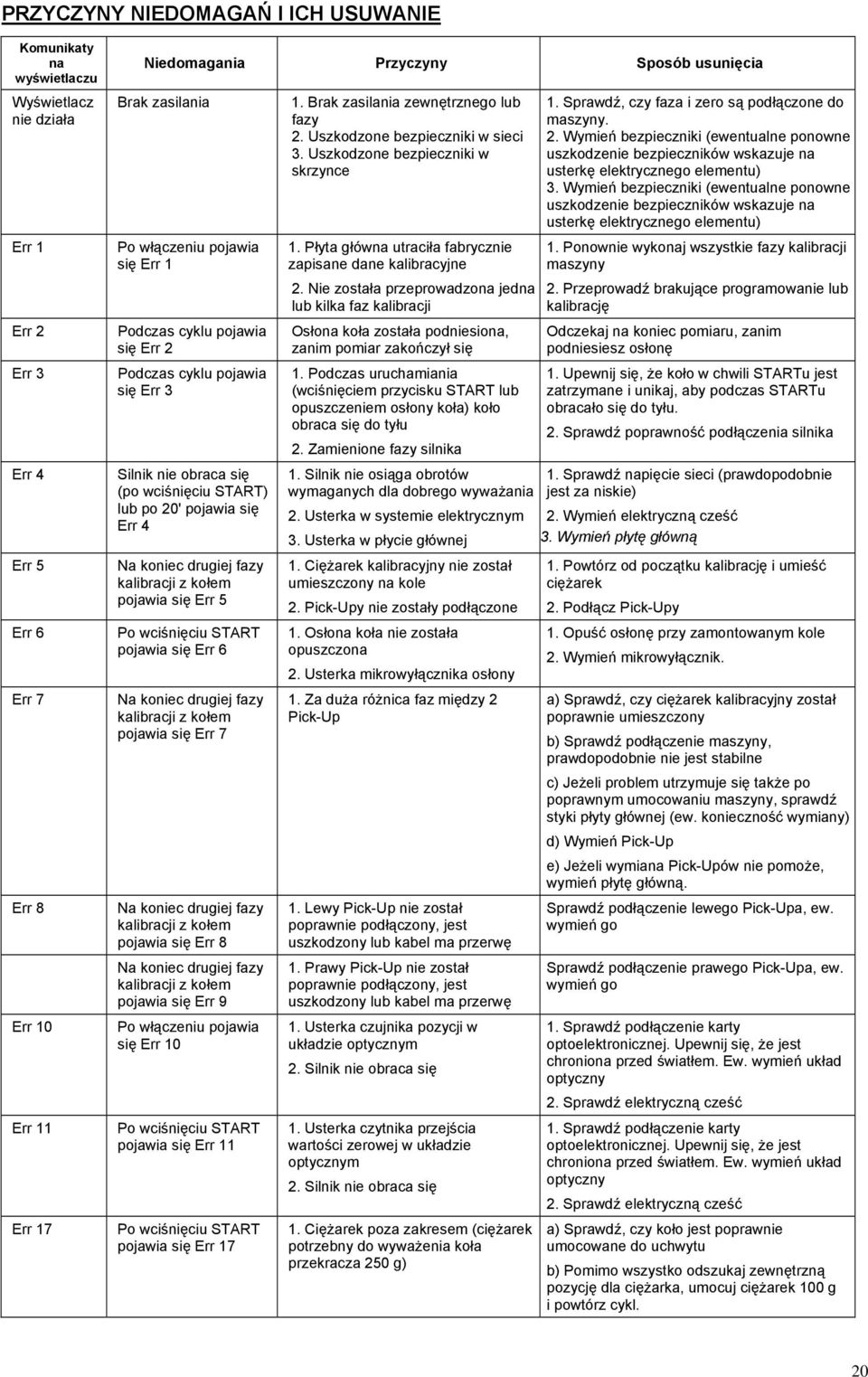

20 PRZYCZYNY NIEDOMAGAŃ I ICH USUWANIE Komunikaty na wyświetlaczu Wyświetlacz nie działa Err 1 Err 2 Err 3 Err 4 Err 5 Err 6 Err 7 Err 8 Err 10 Err 11 Err 17 Niedomagania Przyczyny Sposób usunięcia Brak zasilania Po włączeniu pojawia się Err 1 Podczas cyklu pojawia się Err 2 Podczas cyklu pojawia się Err 3 Silnik nie obraca się (po wciśnięciu START) lub po 20' pojawia się Err 4 Na koniec drugiej fazy kalibracji z kołem pojawia się Err 5 Po wciśnięciu START pojawia się Err 6 Na koniec drugiej fazy kalibracji z kołem pojawia się Err 7 Na koniec drugiej fazy kalibracji z kołem pojawia się Err 8 Na koniec drugiej fazy kalibracji z kołem pojawia się Err 9 Po włączeniu pojawia się Err 10 Po wciśnięciu START pojawia się Err 11 Po wciśnięciu START pojawia się Err Brak zasilania zewnętrznego lub fazy 2. Uszkodzone bezpieczniki w sieci 3. Uszkodzone bezpieczniki w skrzynce 1. Płyta główna utraciła fabrycznie zapisane dane kalibracyjne 2. Nie została przeprowadzona jedna lub kilka faz kalibracji Osłona koła została podniesiona, zanim pomiar zakończył się 1. Podczas uruchamiania (wciśnięciem przycisku START lub opuszczeniem osłony koła) koło obraca się do tyłu 2. Zamienione fazy silnika 1. Silnik nie osiąga obrotów wymaganych dla dobrego wyważania 2. Usterka w systemie elektrycznym 3. Usterka w płycie głównej 1. Ciężarek kalibracyjny nie został umieszczony na kole 2. Pick-Upy nie zostały podłączone 1. Osłona koła nie została opuszczona 2. Usterka mikrowyłącznika osłony 1. Za duża różnica faz między 2 Pick-Up 1. Lewy Pick-Up nie został poprawnie podłączony, jest uszkodzony lub kabel ma przerwę 1. Prawy Pick-Up nie został poprawnie podłączony, jest uszkodzony lub kabel ma przerwę 1. Usterka czujnika pozycji w układzie optycznym 2. Silnik nie obraca się 1. Usterka czytnika przejścia wartości zerowej w układzie optycznym 2. Silnik nie obraca się 1. Ciężarek poza zakresem (ciężarek potrzebny do wyważenia koła przekracza 250 g) 1. Sprawdź, czy faza i zero są podłączone do maszyny. 2. Wymień bezpieczniki (ewentualne ponowne uszkodzenie bezpieczników wskazuje na usterkę elektrycznego elementu) 3. Wymień bezpieczniki (ewentualne ponowne uszkodzenie bezpieczników wskazuje na usterkę elektrycznego elementu) 1. Ponownie wykonaj wszystkie fazy kalibracji maszyny 2. Przeprowadź brakujące programowanie lub kalibrację Odczekaj na koniec pomiaru, zanim podniesiesz osłonę 1. Upewnij się, że koło w chwili STARTu jest zatrzymane i unikaj, aby podczas STARTu obracało się do tyłu. 2. Sprawdź poprawność podłączenia silnika 1. Sprawdź napięcie sieci (prawdopodobnie jest za niskie) 2. Wymień elektryczną cześć 3. Wymień płytę główną 1. Powtórz od początku kalibrację i umieść ciężarek 2. Podłącz Pick-Upy 1. Opuść osłonę przy zamontowanym kole 2. Wymień mikrowyłącznik. a) Sprawdź, czy ciężarek kalibracyjny został poprawnie umieszczony b) Sprawdź podłączenie maszyny, prawdopodobnie nie jest stabilne c) Jeżeli problem utrzymuje się także po poprawnym umocowaniu maszyny, sprawdź styki płyty głównej (ew. konieczność wymiany) d) Wymień Pick-Up e) Jeżeli wymiana Pick-Upów nie pomoże, wymień płytę główną. Sprawdź podłączenie lewego Pick-Upa, ew. wymień go Sprawdź podłączenie prawego Pick-Upa, ew. wymień go 1. Sprawdź podłączenie karty optoelektronicznej. Upewnij się, że jest chroniona przed światłem. Ew. wymień układ optyczny 2. Sprawdź elektryczną cześć 1. Sprawdź podłączenie karty optoelektronicznej. Upewnij się, że jest chroniona przed światłem. Ew. wymień układ optyczny 2. Sprawdź elektryczną cześć a) Sprawdź, czy koło jest poprawnie umocowane do uchwytu b) Pomimo wszystko odszukaj zewnętrzną pozycję dla ciężarka, umocuj ciężarek 100 g i powtórz cykl. 20

21 Err 18 Err 20 Err 21 Err 22 Err 23 EEE EEE Na wyświetlaczu pojawia się Err 18 Na wyświetlaczu pojawia się Err 20, spadają obroty koła Na wyświetlaczu pojawia się Err 21 Podczas startu pojawia się Err 22 Po wciśnięciu START pojawia się Err 23 Na wyświetlaczu pojawia się EEE EEE 1. Nie wprowadzone parametry koła 1. Wprowadź parametry koła zanim uruchomisz cykl pomiarowy 1. Podczas pomiaru został wciśnięty pedał hamulca 2. Prędkość obrotowa silnika nie jest regularna 1. Płyta główna zarejestrowała krytyczną sytuację, związaną ze zbyt dużą prędkością koła w trakcie nieaktywności maszyny (wał obraca się z dużą prędkością bez włączenia START przez operatora): system zasilania jest nieaktywny. 1. Nieregularność sygnałów optoelektroniki 1. Nastawnik do pomiaru odstępu nie jest w pozycji spoczynkowej 1. Wciśnięto jednocześnie dwa przyciski 2. Uszkodzona klawiatura 1. Unikaj wciskania pedału hamulca, gdy silnik obraca się 2.a) Zwróć uwagę, aby nie uszkodzić maszyny podczas pomiaru uderzeniami b) Sprawdź napięcie sieci (prawdopodobnie jest za niskie) 1. Wyłącz maszynę, opuść osłonę koła i ponownie włącz maszynę, bez wprawiania w ruch koła: jeżeli usterka nadal się utrzymuje, trzeba sprawdzić elektryczne części (i ewentualnie wymienić) a) Sprawdź czystość optoelektroniki b) Gdy problem pozostaje, wymień płytę optoelektroniczną a) Sprawdź, czy nastawnik jest w pozycji spoczynkowej b) Sprawdź wartość A5 (ok. 200) c) Sprawdź i ew. wymień płytę 1. Wciskaj tylko jeden przycisk 2. Sprawdź i ew. wymień płytę Inne możliwe przyczyny zakłóceń są z reguły natury technicznej i muszą być usunięte przez WYKWALIFIKOWANY PERSONEL. 21

22 SERWISOWANIE STANDARDOWE Konserwacja i obsługa okresowa wykonywana przez użytkownika Regularnie wykonywane prace konserwacyjne, w sposób opisany w niniejszej instrukcji, mają decydujący wpływ na bezawaryjną i długotrwałą pracę montażownicy. Czynności w ramach obsługi okresowej muszą być wykonywane według niniejszej instrukcji producenta. Przed rozpoczęciem jakichkolwiek prac konserwacyjnych należy odłączyć zasilanie elektryczne za pomocą wyłącznika głównego i wyciągając wtyczkę z gniazda. ELEMENTY MECHANICZNE: Jakość wyważenia zależy w dużej mierze od stanu maszyny i jej akcesoriów. Uchwyt montażowy oraz stożek musza być regularnie czyszczone lub olejone. ZMIANA MIEJSCA USTAWIENIA WYWAŻARKI Jeżeli zachodzi konieczność przestawienia wyważarki w nowe miejsce, prosimy zachować szczególną ostrożność podczas transportu. Użyj pasów o długości 3 m do przenoszenia ciężarów (model FA650) i postępuj, jak pokazano na rys. 24. PRZECHOWYWANIE I ZŁOMOWANIE PRZECHOWYWANIE CZASOWE Jeżeli montażownica ma być przez długi czas nie użytkowana lub nie funkcjonuje, to należy wyciągnąć wtyczkę z gniazda. Ponadto zaleca się dokładne oczyszczenie maszyny i zakonserwowanie (np. olejem) wszystkich części centrujących. UNIERUCHOMIENIE NA STAŁE Jeżeli wyważarka ma być nie użytkowana, to zalecamy wyciągnąć wtyczkę z gniazda i usunąć kabel zasilający. ZŁOMOWANIE Jeżeli urządzenie ma być złomowane, to utylizować zgodnie z przepisami. 22

23 INSTRUKCJA PRAWIDŁOWEGO POSTĘPOWANIA Z ODPADAMI ELEKTRYCZNYMI I ELEKTRONICZNYMI, zgodnego z dyrektywami 2002/96/EC i 2003/108/EC» Nie należy traktować odpadów elektrycznych i elektronicznych (WEEE = Waste Electrical and Electronic Equipment) w taki sam sposób, jak odpadów z gospodarstw domowych.» Takie odpady zaleca się komasować osobno i odstawiać do specjalnych punktów zbiórek, zgodnie z lokalnymi przepisami.» Pokazany niżej symbol, naklejony na produkt, zobowiązuje do utylizacji produktu zgodnie z w/w rozporządzeniem:» Stosując się do zaleceń kontrolowanego usuwania zużytych urządzeń unika się szkodliwego wpływu na środowisko naturalne i zagrożenia zdrowia ludzkiego. TECHNICZNA OBSŁUGA KLIENTA I CZĘŚCI ZAMIENNE» JEŻELI MASZYNA WYKAZUJE JAKIEKOLWIEK USTERKI, TO NALEŻY SKORZYSTAĆ Z ROZDZIAŁU "PRZYCZYNY NIEDOMAGAŃ I ICH USUWANIE" (STR. 20). INNE EWENTUALNE NIEDOMAGANIA MUSZĄ BYĆ SPRAWDZONE PRZEZ WYKWALIFIKOWANY PERSONEL» W TAKIM PRZYPADKU NALEŻY ZWRÓCIC SIĘ DO SŁUŻBY SERWISOWEJ DYSTRYBUTORA URZĄDZEŃ BOSCH. W ZGŁOSZENIU NALEŻY PODAĆ MODEL MASZYNY, NUMER FABRYCZNY (Z TABLICZKI ZNAMIONOWEJ) ORAZ RODZAJ USZKODZENIA. OSTRZEŻENIE JAKAKOLWIEK INGERENCJA W INSTALACJE ELEKTRYCZNĄ, HYDRAULICZNĄ I PNEUMATYCZNĄ JEST DOZWOLONA JEDYNIE PRZEZ PRZESZKOLONY PERSONEL.» NA RYSUNKACH POKAZANO ELEMENTY MASZYNY W WERSJI STANDARDOWEJ ORAZ WYPOSAŻENIE DODATKOWE. OSTRZEŻENIE CZĘŚCI ZAMIENNE WOLNO POZYSKIWAĆ JEDYNIE U DYSTRYBUTORA WYPOSAŻENIA PRODUCENT NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA SZKODY, KTÓRE WYNIKŁY ZE STOSOWANIA NIEORYGINALNYCH CZĘŚCI ZAMIENNYCH. 23

24 WARUNKI GWARANCJI Na urządzenie jest udzielana jednoroczna gwarancja liczona od daty uruchomienia, która pokrywa się z datą zakupu przez ostatecznego odbiorcę. Gwarancja zostaje potwierdzona przez kompletnie wypełnioną Kartę Gwarancyjną oraz przez fiskalny dowód zakupu. Aby gwarancja była uznana, trzeba przechowywać Kartę Gwarancyjną z fiskalnym dowodem zakupu. Oba dokumenty trzeba okazywać upoważnionej osobie w przypadku naprawy gwarancyjnej. Usterkę należy zgłaszać najpóźniej w ciągu 5 dni od jej stwierdzenia. W ramach gwarancji otrzymuje się bezpłatną wymianę lub naprawę uszkodzonych części urządzenia. Gwarancja nie obejmuje tych części, których awaria wydaje się być wynikiem niewłaściwego użytkowania lub zaniedbań (nie stosowania się do instrukcji obsługi urządzenia), wadliwego zainstalowania, niewłaściwej obsługi okresowej, niefachowej konserwacji, uszkodzeń transportowych lub okoliczności, które w żadnym przypadku nie wskazują na wadę fabryczną urządzenia. Ponadto wyklucza się roszczenia z tytułu gwarancji, jeżeli usterki są wynikiem instalowania i podłączania do instalacji, jak również prac obsługi okresowej opisanych w instrukcji. Gwarancja nie obejmuje także niedomagań wynikających z niezgodnego z przeznaczeniem użytkowania urządzenia. Producent nie ponosi jakiejkolwiek odpowiedzialności za ewentualne szkody wynikające z nieprzestrzegania wskazówek i ostrzeżeń zawartych w niniejszej instrukcji, które mogą dotknąć bezpośrednio lub pośrednio osoby, przedmioty lub zwierzęta. Jeżeli urządzenie jest naprawiane w jednym z podanych przez producenta punktów, to ryzyko związane z transportem obciąża użytkownika przy bezpośrednim dostarczeniu oraz obciąża służbę serwisową w przypadku odbierania od użytkownika. W każdym przypadku koszty transportu ponosi użytkownik. Gwarancja na wymienione części wynosi sześć miesięcy od daty naprawy i jest potwierdzana dokumentem naprawy gwarancyjnej.
