1 Sterowanie HVAC w Budynkach. - estetyka, - oszczędność energii i nie tylko, - funkcjonalność, - bezpieczeństwo, - komfort r. mgr inż. Paweł Soboń i Ryszard Buczek 1

2 BELIMO szwajcarska jakość - 5 lat gwarancji: mln CHF ( 1150 mln PLN ) - >35 mln siłowników od pracowników - 4,1 mln siłowników w >70 przedstawicielstw na całym świecie mgr inż. Paweł Soboń i Ryszard Buczek 2

3 BELIMO to szwajcarski, wiodący producent elementów wykonawczych automatyki do: techniki przeciwpożarowej wentylacji klimatyzacji ogrzewnictwa chłodnictwa mgr inż. Paweł Soboń i Ryszard Buczek 3

4 Organizacja BELIMO w Polsce BELIMO Siłowniki S.A Warszawa, ul. Zagadki 21 tel fax info@belimo.pl Kraków Poznań Wrocław mgr inż. Paweł Soboń i Ryszard Buczek 4

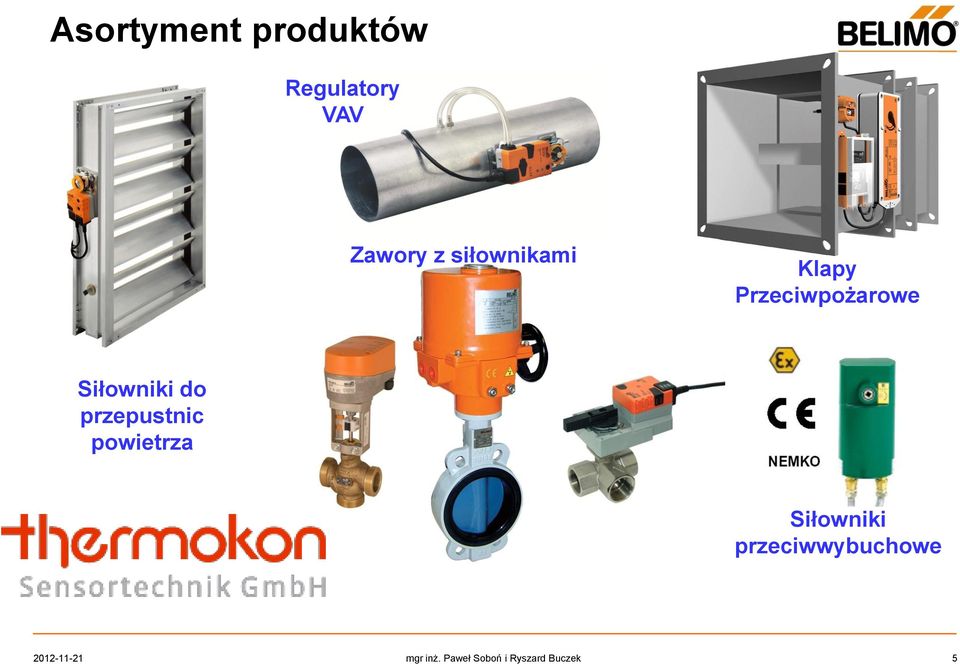

5 Asortyment produktów Regulatory VAV Zawory z siłownikami Klapy Przeciwpożarowe Siłowniki do przepustnic powietrza Siłowniki przeciwwybuchowe mgr inż. Paweł Soboń i Ryszard Buczek 5

6 estetyka Dotykowe panele sterujące mgr inż. Paweł Soboń i Ryszard Buczek

7 estetyka Panele sterujące WRF08 Pomiar temperatury Sterowanie klimatyzacją, oświetleniem, żaluzjami Ramki z różnych materiałów do 12 przycisków Komunikacja mgr inż. Paweł Soboń i Ryszard Buczek

8 estetyka Panele sterujące WRF06 LCD Pomiar temperatury Sterowanie klimatyzacją, oświetleniem, żaluzjami Ramki z różnych materiałów i kształcie Regulator PID Obsługują zawory Belimo np. 6-drog.!!! Komunikacja mgr inż. Paweł Soboń i Ryszard Buczek

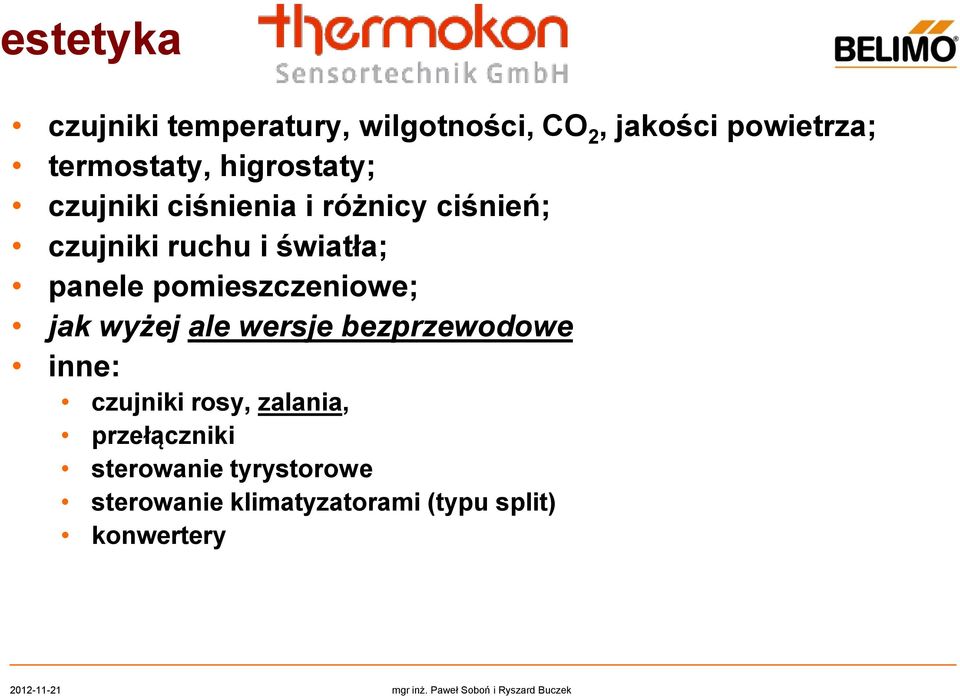

9 estetyka czujniki temperatury, wilgotności, CO 2, jakości powietrza; termostaty, higrostaty; czujniki ciśnienia i różnicy ciśnień; czujniki ruchu i światła; panele pomieszczeniowe; jak wyżej ale wersje bezprzewodowe inne: czujniki rosy, zalania, przełączniki sterowanie tyrystorowe sterowanie klimatyzatorami (typu split) konwertery mgr inż. Paweł Soboń i Ryszard Buczek

10 estetyka czujniki temperatury, wilgotności, CO 2, jakości powietrza; termostaty, higrostaty; czujniki ciśnienia i różnicy ciśnień; czujniki ruchu i światła; panele pomieszczeniowe; jak wyżej ale wersje bezprzewodowe inne: czujniki rosy, zalania, przełączniki sterowanie tyrystorowe sterowanie klimatyzatorami (typu split) konwertery mgr inż. Paweł Soboń i Ryszard Buczek

11 estetyka sterowanie bezprzewodowe szybkie połączenie tam gdzie nie można używać kabli lub okablowanie jest trudne i kosztowne - urządzenia bezobsługowe; - nie wymagają zasilania bateryjnego; - łatwa i szybka rozbudowa systemu; - połączenie tradycyjne-analogowe i/lub cyfrowe do BMS; Lan zasilanie mgr inż. Paweł Soboń i Ryszard Buczek

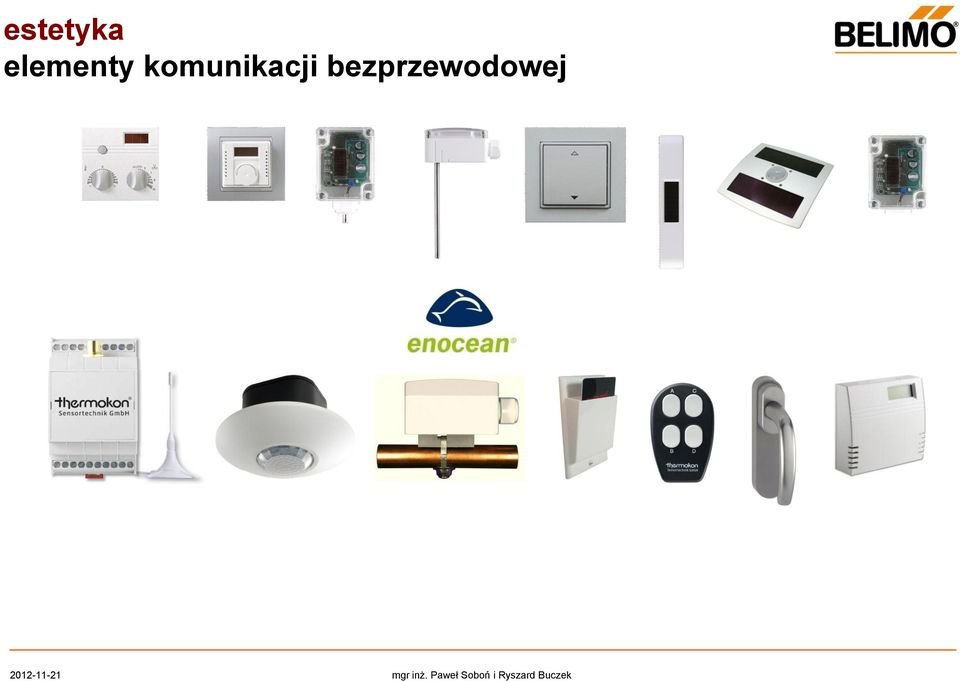

12 estetyka elementy komunikacji bezprzewodowej mgr inż. Paweł Soboń i Ryszard Buczek

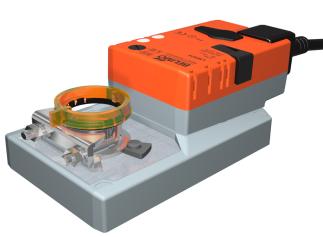

13 oszczędność energii Dostosowanie produktów do potrzeb użytkownika / instalacji - różne modele - EX - różne momenty 2 do 40 Nm - wieloobrotowe serie LU i CM - liniowe - zmiana wyposażenia - styki - potencjometr - kable - sposób mocowania - zmiana parametrów urządzeń (na etapie: produkcji, sprzedaży, na obiekcie) - sposób sterowania (zakres sygnałów) - czas ruchu - zakres ruchu - moment obrotowy

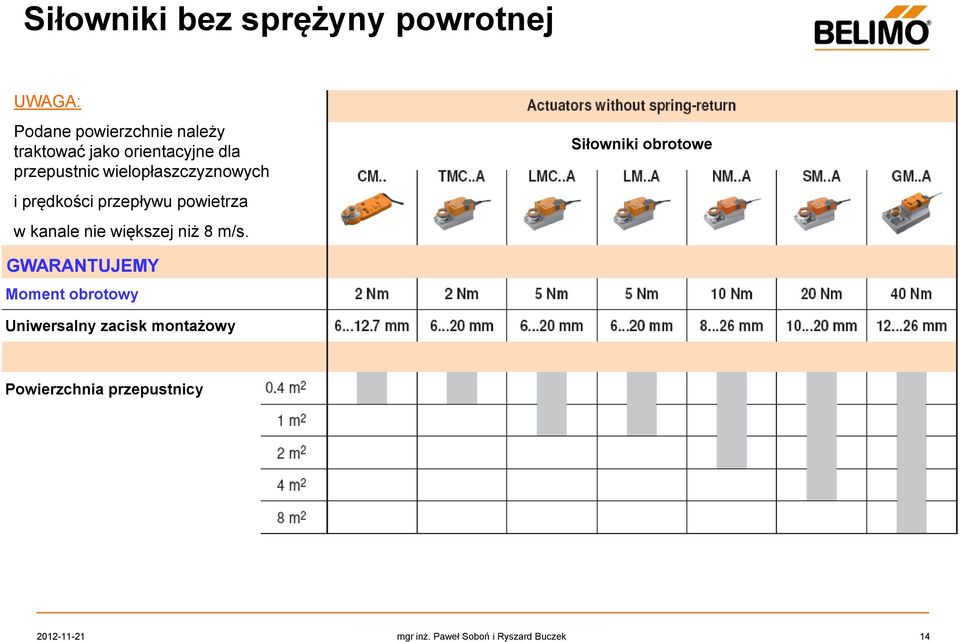

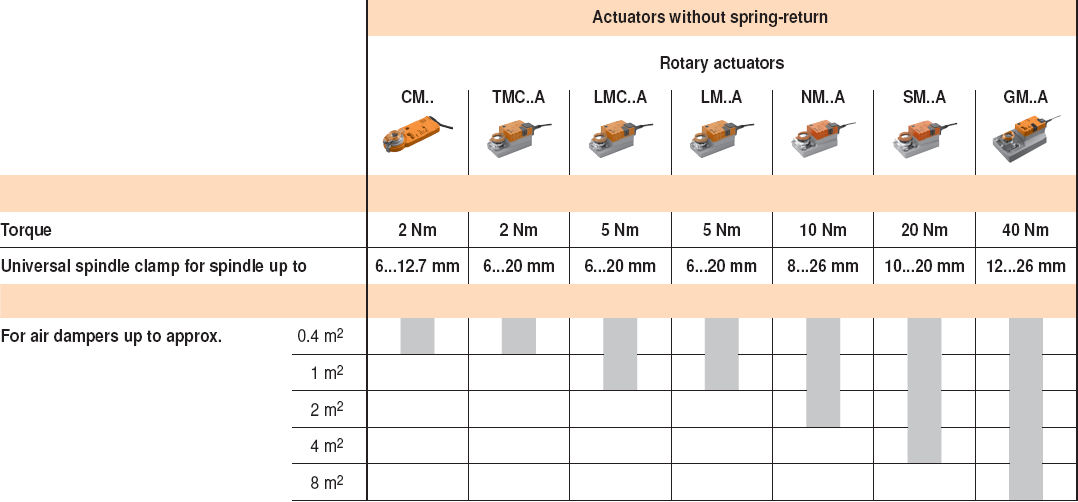

14 Siłowniki bez sprężyny powrotnej UWAGA: Podane powierzchnie należy traktować jako orientacyjne dla przepustnic wielopłaszczyznowych i prędkości przepływu powietrza w kanale nie większej niż 8 m/s. Siłowniki obrotowe GWARANTUJEMY Moment obrotowy Uniwersalny zacisk montażowy Powierzchnia przepustnicy mgr inż. Paweł Soboń i Ryszard Buczek 14

15 Siłowniki bez sprężyny powrotnej cd. UWAGA: Podane powierzchnie należy traktować jako orientacyjne dla przepustnic wielopłaszczyznowych i prędkości przepływu powietrza w kanale nie większej niż 8 m/s. Wielo- Siłowniki szybkie Siłowniki liniowe obrotowe Siłowniki z IP66/67 Moment obrotowy Siła przesuwu Skok Uniwersalny zacisk montażowy Wielowpust Powierzchnia przepustnicy mgr inż. Paweł Soboń i Ryszard Buczek 15

16 Bardzo szybkie siłowniki LHQ24A SHQ24A SMQ24A NMQ24A LMQ24A 110 N/3.5 s 220 N/7 s 16 Nm/7 s 8 Nm/4 s 4 Nm/2.5 s 100 mm 100 mm Zasilanie 24V AC/DC; Sterowanie: on/off, analogowe, -MF mgr inż. Paweł Soboń i Ryszard Buczek 16

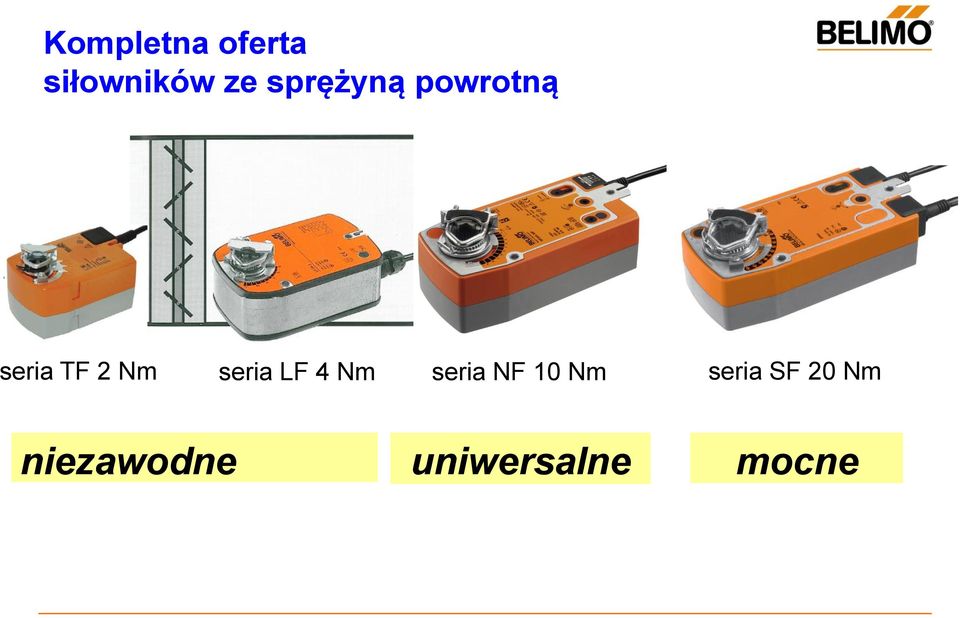

17 Kompletna oferta siłowników ze sprężyną powrotną seria TF 2 Nm seria LF 4 Nm seria NF 10 Nm seria SF 20 Nm niezawodne uniwersalne mocne

18 siłowniki serii "SuperCap" sterowanie nawet po awarii zasilania po zaniku napięcia: - utrzymuje bieżącą pozycję (od 1 do 10 s); - wraca do wskazanej pozycji; mgr inż. Paweł Soboń i Ryszard Buczek

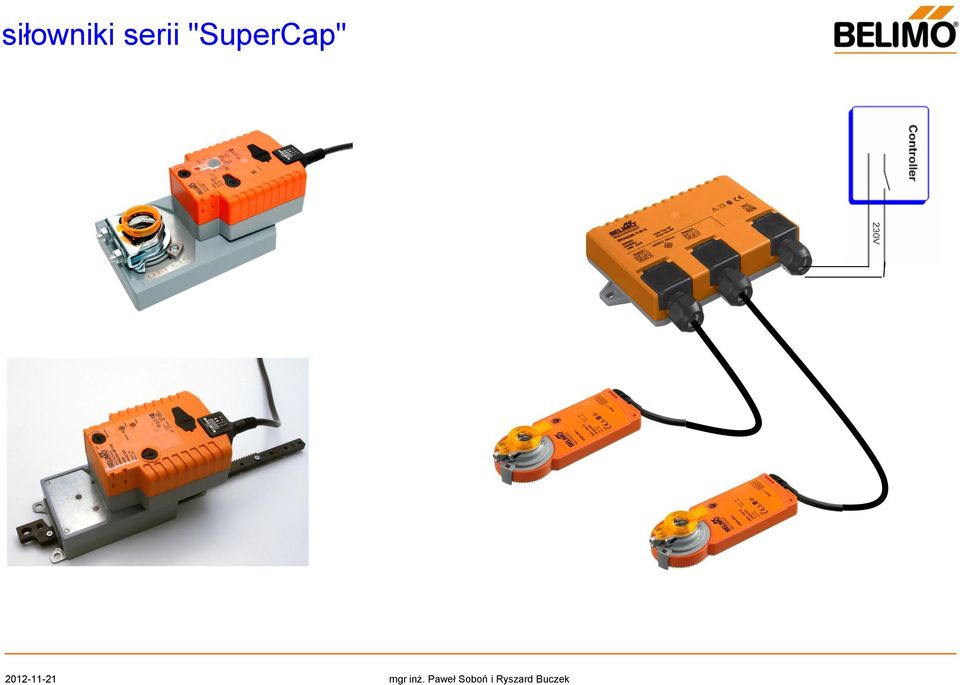

19 siłowniki serii "SuperCap" mgr inż. Paweł Soboń i Ryszard Buczek

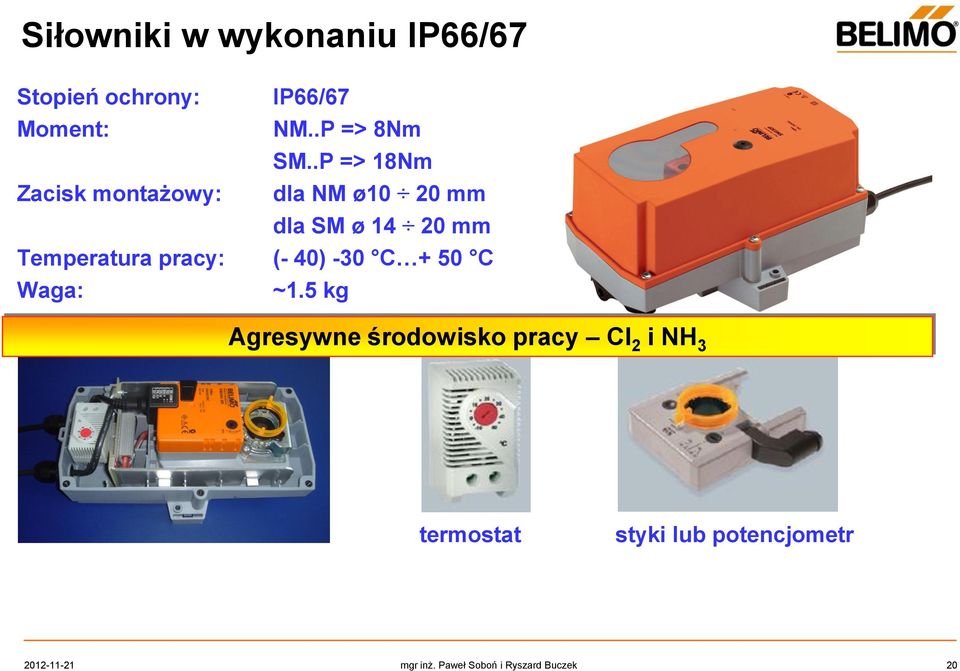

20 Siłowniki w wykonaniu IP66/67 Stopień ochrony: IP66/67 Moment: NM..P => 8Nm SM..P => 18Nm Zacisk montażowy: dla NM ø10 20 mm dla SM ø mm Temperatura pracy: (- 40) -30 C + 50 C Waga: ~1.5 kg Agresywne środowisko pracy Cl 2 i NH 3 termostat styki lub potencjometr mgr inż. Paweł Soboń i Ryszard Buczek 20

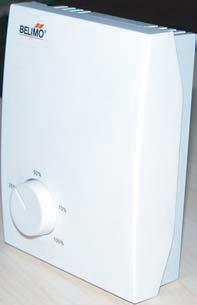

21 Akcesoria elektryczne 0/2..10V DC Pozycjonery Zasilanie 24V AC/DC Sygnał sterujący 0..10V DC lub 2..10V DC wybierany przełącznikiem Do siłowników typu..-sr, -MF, -MP SGA24 naścienny SGF24 tablicowy SGE24 na szynę SGR mgr inż. Paweł Soboń i Ryszard Buczek 21

22 oszczędność energii zwiększenie trwałości siłowników - siłowniki tzw. nowej generacji były testowane na pełnych cykli, częściowych - przystosowanie siłowników do wysokich wymagań: - środowisko wybuchowe (wersje Ex) - wersje z IP 66/67 - odporne na agresywną atmosferę wersje Ex wersje IP 66/67

23 oszczędność energii zwiększenie trwałości instalacji - sieć kanałów wentylacyjnych (praca siłownika klap ppoż.) poprzez płynne zamykanie przegrody klap ppoż. - brak udarów mechanicznych chroni klapę - pozwala na wyrównanie ciśnień nie powoduje zniszczenia kanałów - instalacja hydrauliczna (zawory serii R4...D) specjalna kryza regulacyjna zmniejsza możliwość wystąpienia kawitacji chroni instalacje hydrauliczna przed szkodliwym oddziaływaniem kawitacji Zapobiega kawitacji

24 oszczędność energii Zawory kulowe regulacyjne Serie: R2.., R3.., R4.., R5.., R6..R i R7..R Charakterystyka stałoprocentowa Nowoczesny i tani sposób regulacji przepływu Mała kula Zalety: Mniejszy moment obrotowy Mniejszy siłownik Niska cena Kryza Zalety: Odpowiednia regulacja Odporność na zanieczysz. dłuższa żywotność zaworu Małe gabaryty Zalety: Zajmuje mniej miejsca w instalacji w porównaniu z zaworem grzybkowym Szczelność na pęcherzyki powietrza Zalety: Brak przecieków oszczędność energii mgr inż. Paweł Soboń i Ryszard Buczek 24

25 oszczędność energii Nowy zawór kulowy R4..D z szybkimi siłownikami LRQ../NRQ.. Charakterystyka stałoprocentowa Patent: Zalety: Wysoka temperatura 130 C Wysokie Dp od 4 do 8bar Kryza (dyfuzor) Zalety: Wysoka regulacyjność Dłuższa żywotność Mała kawitacja Szybkie napędy (9s) Zalety: Szybsza i lepsza regulacja (np. ciepła woda użytkowa) Krótki czas reakcji Szczelność na pęcherzyki powietrza Zalety: Brak przecieków i oszczędność energii Idealny zawór dla ciepłownictwa mgr inż. Paweł Soboń i Ryszard Buczek 25

26 oszczędność energii Zawory kulowe regulacyjne i odcinające Parametry: Średnice: DN Średnice cd.: DN (R4..D) Wykonanie: gwint wew., zew. i kołnierz PN6 Medium: woda, woda+glikol do 50% Temp. medium: C, C (R4..D) R4..D R2../ R4../ R6..R R3../ R5../ R7..R mgr inż. Paweł Soboń i Ryszard Buczek 26

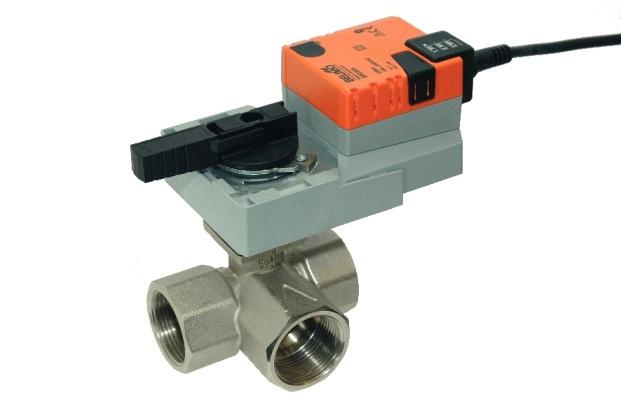

27 oszczędność energii Zawory kulowe strefowe i do fancoili zawory 2- i 3-drogowe mgr inż. Paweł Soboń i Ryszard Buczek

28 oszczędność energii Regulatory temperatury do fancoili EXT-2000-PS-F3 - aplikacje 2-rurowe - 1 wyjście 3-punktowe - 3 prędkości wentylatora EXT-2000-PS-DF3 - aplikacje 4-rurowe - 2 wyjścia 3-punktowe - 3 prędkości wentylatora EXT-2000-PS-21 - aplikacje 2- i 4-rurowe - 2 wyjścia on/off - 3 prędkości wentylatora mgr inż. Paweł Soboń i Ryszard Buczek

29 oszczędność energii Zawory kulowe 6-drogowe i regulatory temp. DN15 k vs 0,25 1,3 m 3 /h mgr inż. Paweł Soboń i Ryszard Buczek 29

30 Rozwiązania do klimakonwektorów wentylatorowych (4-rurowych) LE Nagrzewnica powietrza LK Chłodnica powietrza LE LK EK EK M HK HK HK KK KK KK + optymalny wymiennik - koszty montażu wymiennika - dwie sekwencje regulacji + optymalny koszt wymiennika - koszty montażu zaworów - dwie sekwencje regulacji + optymalny koszt wymiennika + niskie koszty montażu + tylko 1 wyjście regulatora DDC - cena zaworu mgr inż. Paweł Soboń i Ryszard Buczek

31 oszczędność energii Nowe zawory kulowe Parametry: Średnice: DN 65 do DN 150 k vs = 63 do 320 m 3 /h Wykonanie: 2-drogowe, kołnierz PN16 Medium: woda, woda+glikol do 50% Temp. medium: C Δp v max: 400kPa Δp s : szczelność: 600 kpa na pęcherzyki powietrza mgr inż. Paweł Soboń i Ryszard Buczek 31

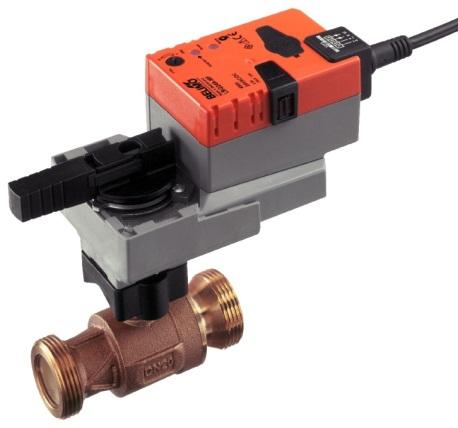

32 oszczędność energii Zawór PICCV* przepływ niezależny od ciśnienia Charakterystyka stałoprocentowa, DN15 50* Najlepszy sposób na regulację i stabilizację przepływu Stały przepływ Zalety: Szybki dobór Brak ryzyka przewymiarowania Kryza Zalety: Odpowiednia regulacja Dłuższa żywotność zaworu Regulacja ciśnienia Zalety: Brak zaworów balansujących Niskie koszty wykonania i regulacji instalacji automatyczne równoważenie Szczelność Zalety: Brak przecieków i oszczędność energii * - Pressure Independent Characterised Control Valve mgr inż. Paweł Soboń i Ryszard Buczek 32

33 oszczędność energii zawory serii EPIV Electronic Pressure Independent Control Valve Y M V część pomiarowa czujnik przepływu siłownik z regulatorem przepływu zawór regulacyjny mgr inż. Paweł Soboń i Ryszard Buczek 33

34 oszczędność energii zawory serii EPIV Electronic Pressure Independent Control Valve zasada działania reguluje przepływ niezależnie od zmian ciśnienia w instalacji podobnie jak PICCV; wykorzystuje regulator elektroniczny zamiast mechanicznego, co umożliwia np.: pomiar bieżącego przepływu; ograniczenie maks. przepływu (na dwa sposoby); ograniczenie minimalnego przepływu (na dwa sposoby); mgr inż. Paweł Soboń i Ryszard Buczek

35 oszczędność energii Rozwój technologii BELIMO Korzyści dla klienta Energy Valve TM EPIV CCV PICCV - regulacja przepływu - ograniczanie przepływu mechanicznie - pomiar przepływu - ograniczanie przepływu elektronicznie Pomiar przepływu + monitoring energii niezależność od zmian ciśnienia w instalacji, informacja w czasie rzeczywistym zapis parametrów dostarcza informacji o zużyciu energii daje pewność, że zużycie energii jest pod kontrolą (ograniczanie T) - regulacja pozycji Funkcjonalność Training Energy Valve

36 oszczędność energii Zawory grzybkowe Zawory grzybkowe: Średnice: DN Wykonanie: gwint zew., kołnierz PN6 / 16 / 25 / 40 Wykonanie cd.: grzyb częściowo odciążony PN16 / 25 Medium: woda, woda+glikol do 50% Temp. medium: do 200 C Siłowniki do zaworów grzybkowych: Siła: N Wykonanie: bez sprężyny, ze sprężyną Zasilanie: 230V AC, 24V AC/DC Sterowanie: on/off, 3-pkt., V DC, MFT(2) IP: 54 PN6/16 ps 1600 kpa PN16 / 25 PN25 / mgr inż. Paweł Soboń i Ryszard Buczek 36

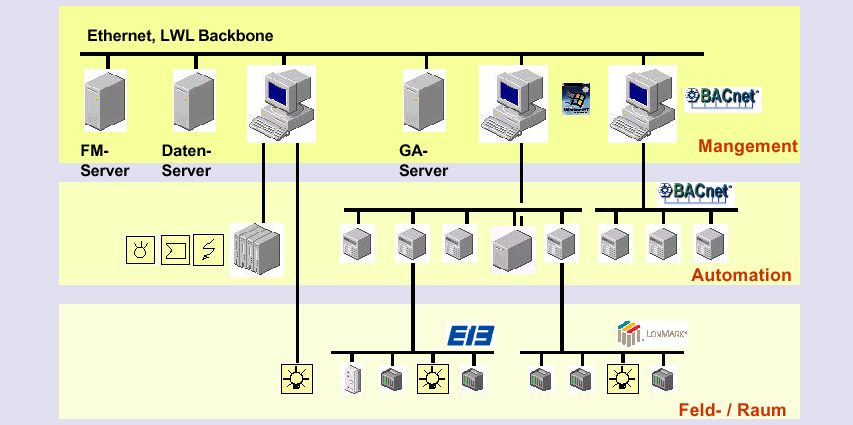

37 funkcjonalność choć nie tylko zarządzania sterowania elementy wykonawcze mgr inż. Paweł Soboń i Ryszard Buczek

38 funkcjonalność Sterowanie cyfrowe trend w automatyce budynków Suma oszczędności w CHF (16% całkowitych kosztów HVAC ) Obiekt: Sälipark Olten-Szwajcaria złącza ilość kabli dł. kabli ilość pkt. danych Konwencjonalnie Porównanie kosztów systemu konwencjonalnego i z MP-Busem mgr inż. Paweł Soboń i Ryszard Buczek

39 funkcjonalność Centrala klimatyzacyjna połączona tradycyjnie ze sterownikiem DDC Sterownik DDC t Dp F Dp t mgr inż. Paweł Soboń i Ryszard Buczek

40 funkcjonalność Przykład centrali klimatyzacyjnej wyposażonej w siłowniki serii MFT połączone ze sterownikiem interfejsem MP-Bus sterownik DDC t MP- Bus MP-interface Dp F Dp t mgr inż. Paweł Soboń i Ryszard Buczek

41 funkcjonalność sposoby zastosowań Podłączenie elementów automatyki MFT/MP do regulatora DDC z interfejsem MP LonWorks, EIB, TCP/IP... Lon DDC MP-Bus Podłączenie elementów automatyki klasy MFT/MP poprzez gateway do sieci: -LonWorks, -EIB, -ProfiBus DP, -MODBUS, -IQ firmy TREND MP-Bus mgr inż. Paweł Soboń i Ryszard Buczek

42 funkcjonalność Partnerzy Belimo MP-Bus producenci sterowników działający w Polsce mgr inż. Paweł Soboń i Ryszard Buczek

43 bezpieczeństwo SBS-Control sterowanie klapami ppoż. Współpraca z BMS strefa 1 BKN... BF... 1 Centrala Centrala wentylacyjna Sygnalizacji Pożaru (CSP) BKS24-9A BKN... BF... BKN... BF czujka strefa... Pętla dozorowa Liniowy moduł sterujący Izolator strefa mgr inż. Paweł Soboń i Ryszard Buczek

44 bezpieczeństwo certyfikowane siłowniki do ppoż. klap odcinających wentylacji bytowej siłowniki ze sprężyną 4/6 Nm 15 Nm Siłowniki serii BF Siłowniki serii BLF mgr inż. Paweł Soboń i Ryszard Buczek

45 bezpieczeństwo SBSE-Control - sterowanie klapami went. pożarowej Współpraca z BMS strefa 1 Wentylator Centrala BKNE... BE... BKNE... BE Sygnalizacji BKSE czujka Pożaru (CSP) ręczne sterowanie strefa.. BKNE... BE... Pętla dozorowa Liniowy moduł sterujący Izolator strefa mgr inż. Paweł Soboń i Ryszard Buczek

46 bezpieczeństwo Certyfikowane siłowniki do klap wentylacji pożarowej siłowniki bez sprężyny Siłowniki serii BE 40Nm Siłowniki serii BLE 15Nm mgr inż. Paweł Soboń i Ryszard Buczek

47 komfort sterowanie wentylacją P 367 Pa 10% 25% Nadmiar ciśnienia jest eliminowany na regulatorze VAV Rezultat: duże opory przepływu, głośna praca 60%

48 komfort optymalizator Jak to pracuje - pomiar kąta - sprawdzenie granicznego kąta - zmniejszenie obrotów wentylatora - pomiar kąta - sprawdzenie granicznego kąta -. FU 60% 65% 80% 58% 88% 40% Projektant, administrator, właściciel

49 zużycie energi wentylatora nawiew [kw] Fanleistung Zuluft /kw komfort Wyniki z budynku BELIMO Longus, CH stabilizacja dp Regelung P -- Optymalizacja Optimizer 0.80 y = 0.302Ln(x) y = Ln(x) Aussentemperatur / C Temperatura zewnętrzna [ C]

50 komfort Optimiser Paul LEIBINGER GmbH, DE

51 komfort optimiser Paul LEIBINGER GmbH, DE komentarz właściciela: Jako rezultat zastosowania optymalizatora mogliśmy zredukować zużycie energii z 11kW do 3,5 KW oraz redukcja hałasu

52 komfort możliwości oszczędzania energii i emisji CO 2 przykład: czas pracy 15 h/dziennie 240 dni/rok oszczedności ~ 3'600 h/a á 1'000 W 3'600 kwh/a oszczędności 3'600 kwh * 0.11 Euro 396 Euro CO 2 obniżenie emisji *) 1'980 kg *) 550g CO 2 na kwh Obliczenia dla 60 % paliwa stałe / 30 % elktrownia atomowa / 10 % energia odnawialna wg "German energy mix 2004: źródło:

53 komfort narzędzia projektowe - baza produktów VDI3805 z eksportem do programów typu CAD; - SelectorPro dobór-selekcja zaworów; mgr inż. Paweł Soboń i Ryszard Buczek

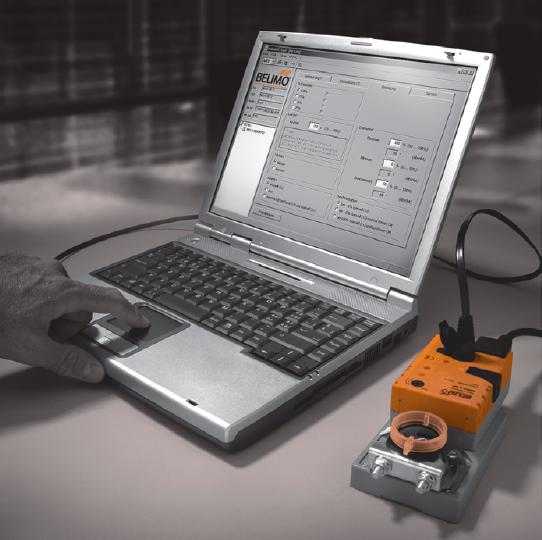

54 komfort narzędzia serwisowe Możliwość dostosowania siłownika do każdej instalacji Parametryzacja: Czasu ruchu Sygnału sterującego Y (0,5 32V) On/Off, 3-pkt., analogowy Sygnał zwrotny U5 Kąt obrotu / skok zaworu Moment obrotowy Zmiana nastaw: z komputera przez PC-Tool ZTH-GEN mgr inż. Paweł Soboń i Ryszard Buczek 54

55 niektóre realizacje szpital Raciborz - szpitale: w Słupsku, S2, S5 (200 pc) CKD w Łodzi - S2, S5 (140 pc) Racibórz S2, S5 (200 pc) Medicover S4, S6, S9 (150 pc) - biura: RENOMA Wrocław S2, S3 TopLine (390 pc) Lipowy Business Park Warszawa S2, S5, S6 (90 pc) Galeria Wisła Płock S3 TopLine, (200 pc) Marynarska Point Warszawa S4, S9 (18 pc) Sea Tower Gdańsk - S3 TopLine, S5 (250 pc) Aquarius Kołobrzeg S3 TopLine, S6 (300 pc) - przemysł: Kosmetyki ZIAJA Gdynia S6, S5, S2 (80 pc) INDENSIT S2 S5, S6 (180 pc) PEC Legionowo S5, S6 (45 pc) PWPW Warszawa S3 TopLine (70 pc) Galeria Wisła Renoma Wrocław Lipowy Business Park szpital Słupsk

56 Dziękuję za uwagę r. mgr inż. Paweł Soboń i Ryszard Buczek 56
