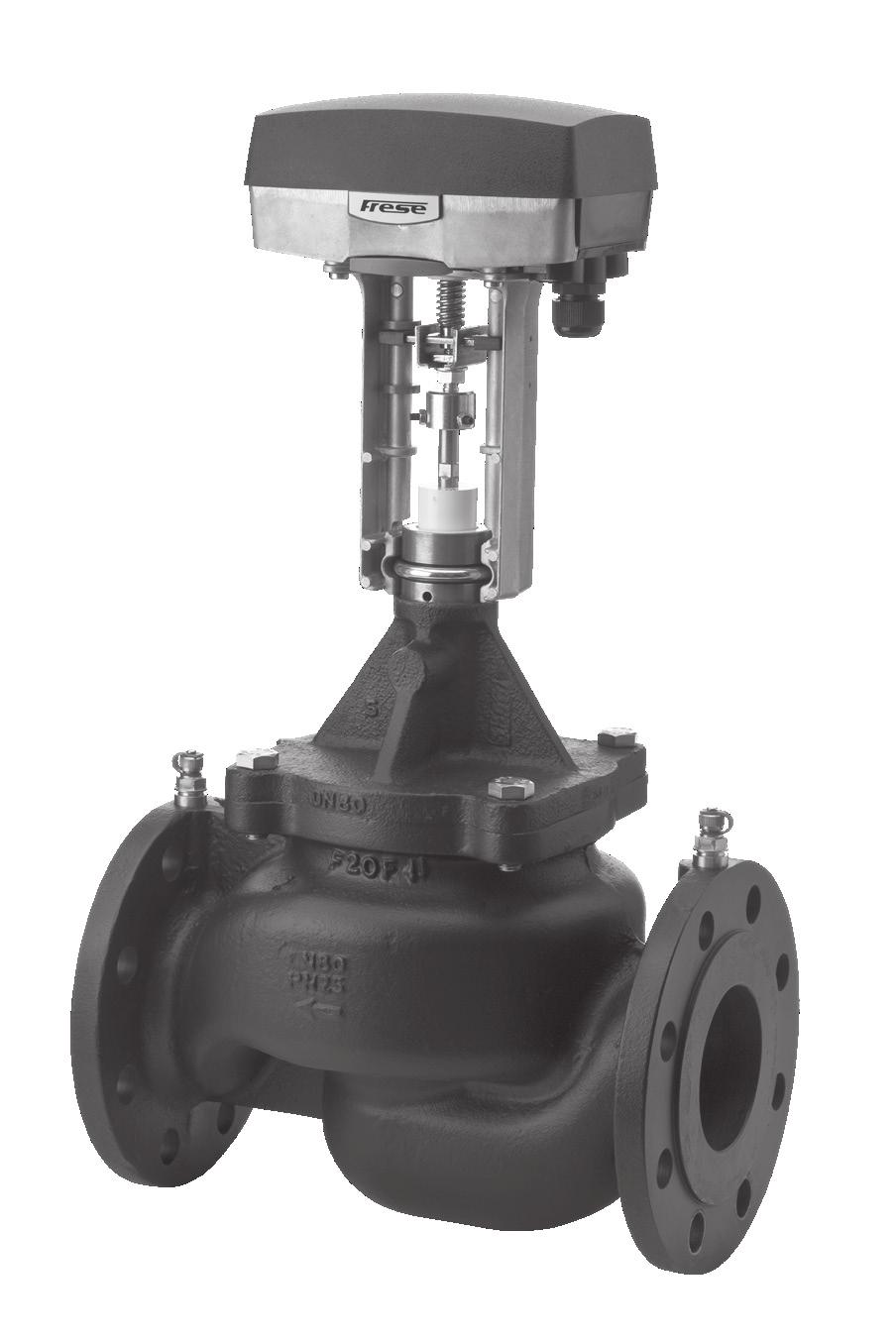

Technote. Frese OPTIMA Compact DN50-DN300 Zawór równoważący i regulacyjny niezależny od ciśnienia. Zastosowanie. Zalety. Cechy.

Transkrypt

1 Strona 1 z 2 Zastosowanie Frese OPTIMA Compact jest zaworem równoważącym i regulacyjnym niezależnym od ciśnienia, stosowanym w instalacjach klimatyzacyjnych, grzewczych, chłodniczych, ciepłowniczych w takich odbiornikach jak: wymienniki ciepła, centrale wentylacyjno-klimatyzacyjne oraz w innych odbiornikach końcowych. Frese OPTIMA Compact łączy w sobie funkcje zaworu równoważącego ze stabilizacją ciśnienia różnicowego i zaworu dwudrogowego. Zapewnia płynną regulację przepływu z zachowaniem pełnego autorytetu, niezależnie od wahań ciśnienia występujących w instalacji. Dzięki zastosowaniu Frese OPTIMA Compact możliwa jest dokładna regulacja przepływu, przez co zapewniony jest wymagany komfort cieplny. Właściwa regulacja przepływu zapewniana przez Frese OPTIMA Compact sprawia, że odbiorniki pracują z najwyższą możliwą sprawnością. Pozwala to na uzyskanie maksymalnej różnicy temperatury wody wpływającej i wypływającej z odbiornika, dzięki czemu możliwa jest optymalizacja pracy pompy, co w konsekwencji prowadzi do oszczędności energii. Zalety Cechy PL JAN 18 Projektowanie instalacji: łatwy dobór - zawór ma zawsze autorytet 1%, możliwość rozbudowy lub wprowadzania zmian w instalacji bez konieczności regulacji jej istniejącej części. Montaż: montaż Frese OPTIMA Compact wyłącznie przy odbiornikach - nie ma potrzeby montażu zaworów regulacyjnych na poszczególnych sekcjach lub pionach instalacji, mniej zaworów w instalacji - Frese OPTIMA Compact łączy w sobie zawór dwudrogowy z siłownikiem, regulator ciśnienia różnicowego oraz zawór równoważący, ograniczony do minimum czas potrzebny na równoważenie instalacji dzięki automatycznej regulacji przepływu, brak wymagań dotyczących minimalnych odcinków prostych rur przed i za zaworami. Działanie: wymagany komfort cieplny jest zapewniony dzięki doskonałej regulacji przepływu w funkcji temperatury, dłuższa żywotność siłowników jest zapewniona przez ograniczenie liczby cykli pracy siłownik reaguje wyłącznie na sygnał sterownika, a nie z powodu zmieniającego się ciśnienia w instalacji. Wartość nastawy nie ma wpływu na skok grzybka zaworu; praca z pełnym skokiem, niezależnie od nastwionego przepływu, zapewnia najlepsze właściwości regulacyjne. Charakterystyka regulacyjna jest niezależna od nastawy. Stałe ciśnienie różnicowe na zaworze dwudrogowym gwarantuje pracę z autorytetem równym 1%. Zintegrowany regulator ciśnienia różnicowego zapobiega nadmiernym przepływom bez względu na wahania ciśnienia w instalacji. Frese OPTIMA Compact może pracować z siłownikiem elektromechanicznym -1V i 3-punktowym. Możliwa jest praca przy ciśnieniu różnicowym do 8kPa. Kostrukcja zaworu zapewnia duże przepływy przy minimalnym ciśnieniu różnicowym. Zwarta budowa zaworu ułatwia montaż. Bezskokowa podziałka pozwala na precyzyjną nastawę.

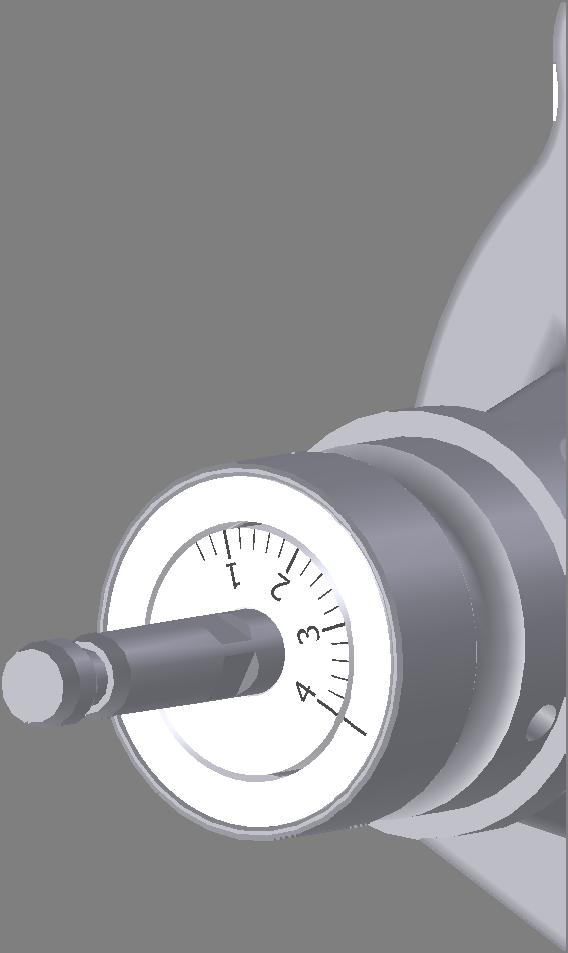

2 Strona 2 z Obsługa Konstrukcja Frese OPTIMA Compact jest wysokiej jakości zaworem o zwartej konstrukcji. W skład zaworu wchodzą następujące elementy: 1 2 Regulator ciśnienia różnicowego Zawór dwudrogowy z nastawą przepływu 3 Podziałka nastawy 3 Po zamontowaniu Frese OPTIMA Compact w instalacji można wykonać płukanie, a następnie nastawić żądany przepływ. wykonywana jest poprzez obrót podziałki, w oparciu o wykres nastawa-przepływ. Po wykonaniu nastawy montowany jest siłownik i zawór może rozpocząć pracę. W celu zminimalizowania zużycia energii należy dostosować wydatek i wysokość podnoszenia pompy tak, aby zawory znajdujące się w obiegach krytycznych miały zapewniony minimalny wymagany (podany na wykresach) spadek ciśnienia. 4 5 Króćce pomiarowe Siłownik Dopuszczalne ciśnienie różnicowe Frese OPTIMA Compact może pracować przy ciśnieniu różnicowym nie przekraczającym 8kPa (8bar). Zamknięcie zaworu a ciśnienie Podziałka nastawy 3 Frese OPTIMA Compact może zamknąć przepływ przy ciśnieniu różnicowym nie przekraczającym: 4 króćce pomiarowe Zawór dwudrogowy z nastawą przepływu i regulatorem ciśnienia różnicowego 1 2 8kPa (8bar) dla siłownika 8N i zaworów DN5 - DN125 8kPa (8bar) dla siłownika 11N i zaworów DN15 - DN2 8kPa (8bar) dla siłownika 2N i zaworów DN25 - DN3 Obsługa ręczna siłowników Siłowniki można obsługiwać ręcznie za pomocą pokrętła (5) PL JAN

3 Strona 3 z 2 Zasada działania Frese OPTIMA Compact to opatentowana konstrukcja zapewniająca pracę zaworu ze 1% autorytetem bez względu na nastawę oraz pozycję zaworu dwudrogowego. Ogranicznik przepływu oraz zawór dwudrogowy stanowią jeden podzespół. przepływu jest wykonywana poprzez obrót grzybka zaworu wokół jego osi, natomiast funkcja zaworu dwudrogowego jest zapewnionas dzięki wzdłużnemu ruchowi tego samego podzespołu. Taka konstrukcja sprawia, że zawór dwudrogowy zawsze pracuje z pełnym skokiem, bez względu na nastawę przepływu, co zapewnia optymalne właściwości regulacyjne. Zintegrowany regulator ciśnienia różnicowego sprawia, że maksymalny nastawiony przepływ, jak i chwilowy, wynikający z pracy zaworu dwudrogowego, nie ulega zmianie bez względu na wahania ciśnienia w instalacji. Zawór utrzymuje przepływ na stałym poziomie do maksymalnej wartości ciśnienia różnicowego 8 kpa. a ciśnienie różnicowe (l/h) przepływu: 24 l/h 12 l/h Ciśnienie różnicowe (kpa) a napięcie sterujące (l/h) 3 przepływu: l/h 2 3 Charakterystyka zaworu: Frese OPTIMA Compact posiada charakterystykę liniową, która jest niezależna od nastawy. Strainer Siłowniki stosowane na Frese OPTIMA Compact pozwalają na pracę z charakterystyką liniową, jednak poprzez zmianę ustawień umożliwiają także uzyskanie charakterystyki stałoprocentowej LIN Napięcie (V) SP 2 PL JAN 18 a ciśnienie różnicowe Napięcie: Ball Valve 1V 7V 3V (dla siłownika o charakterystyce liniowej) (l/h) Ciśnienie różnicowe (kpa) 6 Napięcie 1V 7V 3V 7 8

4 D H H1 Strona 4 z 2 Dane techniczne DN5 - DN8 Zawór Korpus zaworu DN5-DN65: Korpus zaworu DN8: Regulator ciśnienia: Sprężyna: Membrana: PN16: żeliwo szare PN25: żeliwo sferoidalne PN16/PN25: żeliwo sferoidalne Stal nierdzewna Stal nierdzewna Wzmocnione EPDM O-ringi: EPDM Klasa ciśnienia: PN16/25 Skok: 2 mm Kołnierze: ISO 75-2 / EN Max. ciśnienie różnicowe: 8 kpa Temperatura medium: C do 12 C Instalacja musi być odpowiednio odpowietrzona. Dozwolone jest stosowanie mieszanek glikoli etylenowych i propylenowych o stężeniu do 5%. Zaleca się, aby woda byłą uzdatniona z zachowaniem wytycznych VDI 235. Frese A/S nie ponosi odpowiedzialności jeśli zastosowane zostaną siłowniki inne niż znajdujące się w ofercie Frese A/S. L PL JAN 18 Wymiary mm Masa kg Wymiary i masa DN5-DN8 Wielkość DN5 DN65 DN8 ISO ISO ISO L H H D PN16 13,9 18,5 24,8 PN25 13,7 18,9 26,8 Wielkość DN5 DN65 DN8 Typ LF HF LF HF LF HF 2,48-15, 3,92-24, 4,38-25, 5,95-35, 5,34-34, 7,2-43,,689-4,17 1,9-6,67 1,22-6,95 1,65-9,72 1,48-9,45 1,95-12, gpm 1,9-66, 17, , , ,5-15 3,9-19

5 D H H1 Strona 5 z 2 Dane techniczne DN1 - DN15 Zawór Korpus zaworu DN1 i DN15: PN16/PN25: żeliwo sferoidalne Korpus zaworu DN125: Regulator ciśnienia: Sprężyna: Membrana: O-ringi: Klasa ciśnienia: Skok DN1-DN125: Skok DN15: PN16: żeliwo szare PN25: żeliwo sferoidalne Stal nierdzewna Stal nierdzewna Wzmocnione EPDM EPDM PN16/25 4 mm 43 mm Kołnierze: ISO 75-2 / EN Max. ciśnienie różnicowe: 8 kpa Temperatura medium: DN1-DN125: C do 12 C DN15: C do 11 C Instalacja musi być odpowiednio odpowietrzona. Dozwolone jest stosowanie mieszanek glikoli etylenowych i propylenowych o stężeniu do 5%. Zaleca się, aby woda byłą uzdatniona z zachowaniem wytycznych VDI 235. Frese A/S nie ponosi odpowiedzialności jeśli zastosowane zostaną siłowniki inne niż znajdujące się w ofercie Frese A/S. L PL JAN 18 Wymiary mm Masa kg Wymiary i masa DN1 - DN15 Wielkość DN1 DN125 DN15 ISO ISO ISO L H H D PN16 5,1 77,2 11,6 PN25 5,1 76,4 11,6 Wielkość DN1 DN125 DN15 Typ LF HF LF HF LF HF 12,1-68, 14,8-9, 18, , , , ,92-19,4 3,75-25, 5,14-3,6 6,39-37,5 7,11-41,1 8,89-54,2 gpm 46, , ,

6 H2 Strona 6 z 2 Dane techniczne DN2 - DN3 Zawór Korpus zaworu: Regulator ciśnienia: Sprężyna: Membrana: O-ringi: Klasa ciśnienia: Skok DN2: Skok DN25-DN3: PN16/PN25: żeliwo sferoidalne Stal nierdzewna Stal nierdzewna Reinforced EPDM EPDM PN16/25 43 mm 48 mm Kołnierze: ISO 75-2/EN Max. ciśnienie różnicowe: 8 kpa Temperatura medium: C do 11 C H H1 L D L1 Instalacja musi być odpowiednio odpowietrzona. Dozwolone jest stosowanie mieszanek glikoli etylenowych i propylenowych o stężeniu do 5%. Zaleca się, aby woda byłą uzdatniona z zachowaniem wytycznych VDI 235. Frese A/S nie ponosi odpowiedzialności jeśli zastosowane zostaną siłowniki inne niż znajdujące się w ofercie Frese A/S. PL JAN 18 Wymiary mm Wymiary i masa DN2 - DN3 Wielkość DN2 DN25 DN3 ISO ISO ISO L L H H H D Masa kg Wielkość DN2 DN25 DN3 Typ LF HF LF HF LF HF 95, ,4-58,3 36,1-77,8 52, , , ,1-167 gpm

7 Strona 7 z 2 Dane techniczne siłowników DN5-3 Typ: Klasa ochrony: Częstotliwość: Napięcie zasilania: Sygnał sterujący: Siła nacisku: Skok: Czas otwarcia / zamknięcia: Elektryczny, modulowany, normalnie zamknięty DN5-2: IP 54; DN25-3: IP66 według EN6529 5/6 Hz 24V prąd stały i zmienny Prąd stały -1V lub 3-punktowy 8 N/15 N/25 N Temperatura otoczenia: -1 C do 5 C Obsługa ręczna: Przewód: Masa: DN5-2: 52 mm; DN25-3: 48 mm DN5-2: 3 s; DN25-3: 288 s Pokrętło Nie wchodzi w skład dostawy DN5-2: 1,8 kg; DN25-3: 4,2 kg Typoszereg siłowników do zaworów Typ Wielkość zaworu Sygnał sterujący Napięcie zasilania Pobór mocy 2 DN V / 3-punktowy 3 DN V / 3-punktowy 1 DN25-3 *) Pobór mocy do doboru transformatora Indeksy -1 V / 3-punktowy / 2-położeniowy 24 V zmien. +/-25% 24V stał. +/- 1% 24 V zmien. +/-25% 24V stał. +/- 1% 15 VA (*5VA) 24 VA (*5VA) 24 V zmien. / stał. +/-2% 1VA (*18 VA) PL JAN 18 DN Typ PN16 PN25 DN5 DN65 DN8 DN1 DN125 DN15 DN2 DN25 DN3 LF HF LF HF LF HF LF HF LF HF LF HF LF HF LF HF LF HF

8 Strona 8 z 2 Frese OPTIMA Compact LF DN5 4,17 15, , ,39 5, 6,5 1 2 Frese OPTIMA Compact HF DN5 6,67 24, ,11 22, 2, 5, 18, 4,44 16, 3 3,89 14, 3,33 12, 1, 21 PL JAN 18 2,22 1,67 1,11,83 8, 6, 4, 2,

9 Strona 9 z 2 Frese OPTIMA Compact LF DN65 6,94 25, , 2 4,17 15, 1, 18 1,39 5, Frese OPTIMA Compact HF DN65 9,72 35, ,33 3, 6,94 25, 35 2, 4,17 15, 32 PL JAN 18 1,39 1, 5, 3 1 2

10 Strona 1 z 2 Frese OPTIMA Compact LF DN8 9,72 35, ,33 3, 6,94 25, 2 2, 4,17 15, 18 1,39 1, 5, Frese OPTIMA Compact HF DN8 12,5 45, ,1 4, 9,72 35, 8,33 3, 3 6,94 25, 2, 25 PL JAN 18 4,17 1,39 15, 1, 5,

11 Strona 11 z 2 Frese OPTIMA Compact LF DN1 19,4 7, ,7 6, 13,9 11,1 5, 4, 25 8,33 3, 22 2, 2 1, 1 2 Frese OPTIMA Compact HF DN1 25, 9, ,2 8, 19,4 7, 16,7 6, 45 13,9 5, 11,1 4, 35 PL JAN 18 8,33 3, 2, 1, 3 1 2

12 Strona 12 z 2 Frese OPTIMA Compact LF DN125 3, ,8 25, 22,2 19,4 16,7 13,9 11,1 8,33 1, 9, 8, 7, 6, 5, 4, 3, 2, 1, Frese OPTIMA Compact HF DN125 36, ,3 12 3, ,8 25, 1 9, 33 22,2 8, 19,4 16,7 7, 6, 29 PL JAN 18 13,9 11,1 8,33 5, 4, 3, 2, 1,

13 Strona 13 z 2 Frese OPTIMA Compact LF DN , , , , ,3 12 3, ,8 1 25, 9, 22,2 8, 19,4 7, 22 16,7 6, 13,9 5, 11,1 4, 21 8,33 3, 2, 1, 1 2 Frese OPTIMA Compact HF DN15 PL JAN 18 55,6 2 52,8 5, 47, 44,4 41,7 38,9 36,1 33,3 3,6 27,8 25, 22,2 19,4 16,7 13,9 11,1 8, , 8, 7, 6, 5, 4, 3, 2, 1,

14 Strona 14 z 2 Frese OPTIMA Compact LF DN2 61, , , 44,4 38,9 33,3 27,8 22,2 16,7 11, , 6, 4, 2, Frese OPTIMA Compact HF DN2 83,3 3 77, ,2 66,7 61,1 55,6 5, 44,4 38,9 33, PL JAN 18 27,8 22,2 16,7 11,1 1 8, 6, 4, 2, 1 2

15 Strona 15 z 2 Frese OPTIMA Compact LF DN ,2 83,3 69, ,6 41, ,8 1 13,9 5, 1 2 Frese OPTIMA Compact HF DN ,2 83,3 69, PL JAN 18 55,6 41,7 27,8 13,

16 Strona 16 z 2 Frese OPTIMA Compact LF DN ,2 83,3 69, ,6 41, ,8 1 13, Frese OPTIMA Compact HFDN ,2 83,3 69, PL JAN 18 55,6 41,7 27,8 13,

17 Strona 17 z 2 - przepływ DN5-DN65-DN8,6,8 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 4, OPTIMA Compact DN5 LF gpm 2,5,689 1,9 3,2,887 14,1 3,9 1,7 17, 4,5 1,25 19,8 5,1 1,42 22,5 5,7 1,57 25,1 6,3 1,75 27,7 6,9 1,92 3,4 7,5 2,8 33, 8,1 2,26 35,8 8,8 2,44 38,7 9,5 2,64 41,8 1,2 2,84 45, 11, 3,7 48,6 11,9 3,31 52,4 12,8 3,57 56,6 13,9 3,86 61,1 15, 4,17 66, OPTIMA Compact DN5 HF gpm 3,9 1,9 17,3 5,1 1,41 22,3 6,2 1,71 27,2 7,2 2, 31,8 8,2 2,29 36,2 9,2 2,56 4,6 1,2 2,84,9 11,2 3,11 49,2 12,2 3,39 53,7 13,2 3,67 58,2 14,3 3,97 62,9 15,4 4,28 67,9 16,6 4,61 73,1 17,9 4,97 78,7 19,2 5,35 84,7 2,7 5,75 91,2 22,3 6,19 98,1 24, 6,67 16,6,8 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 4, OPTIMA Compact DN65 LF gpm 4,4 1,22 19,3 5,6 1,54 24,5 6,6 1,85 29,3 7,7 2,13 33,7 8,6 2,4 38, 9,6 2,66 42,2 1,5 2,96,4 11,5 3,2 5,6 12,5 3,47 55, 13,5 3,76 59,6 14,7 4,7 64,5 15,8 4,4 69,7 17,1 4,75 75,3 18,5 5,13 81,3 19,9 5,54 87,8 21,5 5,98 94,7 23,2 6, , 6,95 11 OPTIMA Compact DN65 HF gpm 6, 1,65 26,2 7,6 2,11 33,4 9,1 2,5,1 1,5 2,96,4 11,9 3,31 52,5 13,3 3,69 58,5 14,7 4,7 64,5 16, 4,46 7,7 17,5 4,86 77, 19, 5,28 83,6 2,6 5,72 9,6 22,3 6,19 98,1 24,1 6, , 7, , 7, ,2 8, ,5 9, , 9, PL JAN 18,6,8 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 4, OPTIMA Compact DN8 LF gpm 5,3 1,48 23,5 6,9 1,91 3,2 8,3 2,3 36,5 9,6 2,68 42,4 1,9 3,4 48,2 12,2 3,4 53,8 13,5 3,75 59,5 14,8 4,11 65,2 16,2 4,49 71,1 17,6 4,88 77,3 19,1 5,3 83,9 2,7 5,74 91, 22,4 6,23 98,7 24,3 6, ,4 7, ,7 7, ,2 8, , 9,45 15 OPTIMA Compact DN8 HF gpm 7, 1,95 3,9 9, 2,51 39,8 11, 3,4 48,2 12,8 3,55 56,2 14,5 4,3 63,9 16,2 4,51 71,5 18, 4,98 79, 19,6 5,46 86,5 21,4 5,94 94,2 23,2 6, ,1 6, ,1 7, ,3 8, ,6 8, ,1 9, ,8 1, ,8 11, , 12, 189

18 Strona 18 z 2 - przepływ DN1-DN125-DN15,6,8 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 4, OPTIMA Compact DN1 LF gpm 12,1 3,37 53,4 15,,25 67,3 18,1 5,4 79,9 2,8 5,76 91,4 23,2 6, ,5 7, ,8 7, , 8, ,4 9, ,9 9, ,6 1, ,6 11, , 12, ,7 13, ,9 14, ,7 15, , 17, , 18,9 299 OPTIMA Compact DN1 HF gpm 14,8 4,1 65, 18,9 5,25 83,2 22,6 6,28 99,5 26, 7, ,1 8, ,1 8, ,1 9, ,1 1, ,2 11, ,5 12, ,2 13, ,2 14, ,7 15, ,9 17, ,7 18, ,2 2, ,7 22,7 36 9, 25, 396,6,8 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 4, OPTIMA Compact DN125 LF gpm 18,5 5,14 81,5 23,6 6, ,5 7, ,3 9, , 1, ,6 11, ,1 13, ,5 14, ,9 15, ,4 16, , 18, ,8 19, , 2,8 33 8,6 22, ,7 24, ,6 26, , ,6 484 OPTIMA Compact DN125 HF gpm 23, 6, ,9 8, ,5 1, ,8 11, ,7 13, ,5 15,1 24 6, 16, ,5 18, ,9 19, ,4 21, , 22, ,8 24, , 26, , , , , ,5 594 PL JAN 18,6,8 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 4, OPTIMA Compact DN15 LF gpm 25,6 7, ,6 9, ,2 1, ,6 12, ,8 14, , 16, ,1 17, ,4 19, ,8 21, ,4 23, ,3 25, ,5 27, , , , , , ,1 652 OPTIMA Compact DN15 HF gpm 32, 8, ,3 11, , 13, ,2 16, , 18, ,7 2, ,3 22, , 24, ,9 26, , , , , , , , , ,2 859

19 Strona 19 z 2 - przepływ DN2-DN25-DN3 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 4, OPTIMA Compact DN2 LF gpm 95, 26, , , , , , , , , , , , , , , ,3 925 OPTIMA Compact DN2 HF gpm 13 36, , , , , , , , , , , , , , , , , 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 4, OPTIMA Compact DN25 LF gpm 19 52, , , , , , , , , , , OPTIMA Compact DN25 HF gpm , , , , , , , PL JAN 18 1, 1,2 1,4 1,6 1,8 2, 2,2 2,4 2,6 2,8 3, 3,2 3,4 3,6 3,8 4, OPTIMA Compact DN3 LF gpm 19 52, , , , , , , , , , , OPTIMA Compact DN3 HF gpm , , , , , , ,

20 Strona 2 z 2 Raport z równoważenia instalacji Numer zaworu Typ zaworu DN Zmierzone Δp [kpa] Min. Δp (według wykresów) [kpa] Typ pompy Nastawiona charakterystyka pompy Punkt pracy pompy Instalacja Podpis Data Specyfikacja techniczna PL JAN 18 Skok zaworu musi być niezależny od nastawy przepływu. Zawór musi zapewniać pełen skok, przy dowolnej nastawie - skok nie może być ograniczony po wykonaniu nastawy. Ogranicznik przepływu i zawór dwudrogowy muszą być wykonane w postaci jednego podzespołu. przepływu musi być wykonywana poprzez ruch obrotowy wokół osi trzpienia, natomiast zawór dwudrogowy musi wykonywać ruch wzdłużny. Zmiana nastawy przepływu nie może wpływać na charakterystykę zaworu. oraz regulacja przepływu zaworem dwudrogowym muszą być niezależne od wahań ciśnienia. Zawór musi być złożony z podzespołów nastawy przepływu, regulatora ciśnienia różnicowego, oraz zaworu dwudrogowego. Zawór musi być wykonany z żeliwa: GJL-25 lub GJS-4. Sprężyny zaworu muszą być wykonane ze stali nierdzewnej, membrana ze wzmocnionego EPDM, natomiast o-ringi z EPDM. Kołnierze muszą być wykonane zgodnie z normą EN 192. Zawór musi pracować przy ciśnieniu różnicowym do 8kPa (8bar). Zawór musi posiadać nastawę z podziałką bezstopniową, dostępną od zewnątrz. Króćce pomiarowe muszą być zamontowane na zaworze. Zawór musi się zamykać przy dopuszczalnym ciśnieniu różnicowym równym 8 kpa (8 bar), z przeciekiem nie większym niż,1% maksymalnego przepływu objętościowego, zgodnie z normą EN1349, klasa IV. musi być testowany zgodnie z wytycznymi BSRIA BTS.1 Test Method for Pressure Independent Control Valves. Producenci zaworów muszą udostępnić wyniki tego testu na żądanie. Frese A/S nie ponosi odpowiedzialności za ewentualne błędy w katalogach, broszurach oraz innych materiałach. Frese A/S zastrzega sobie prawo do modyfikacji swoich produktów bez uprzedniego powiadomienia, łącznie z wcześniej zamówionymi produktami, jesli nie wpłynie to na specyfikację tych produktów. Wszystkie zarejestrowane znaki towarowe znajdujące się w tym katalogu są własnością Frese A/S. Wszelkie prawa zastrzeżone. Frese A/S Sorøvej 8 DK- 42 Slagelse Tel: info@frese.dk
