Modułowe rozdzielnice średniego napięcia MCC CENTERLINE Wyższa wydajność. Wyższa sprawność. Sterowanie średniego napięcia

Transkrypt

1 Modułowe rozdzielnice średniego napięcia MCC CENTERLINE 1500 Wyższa wydajność. Wyższa sprawność. Sterowanie średniego napięcia

2 CENTERLINE 1500 Modułowe rozdzielnice MCC Krytyczne zastosowania uzależnione są od silników średniego napięcia zapewniających bezpieczne i powtarzalne działanie w trudnych warunkach przemysłowych. Zabezpieczenie i wydajność systemów można poprawić, wybierając modułowe rozdzielnice średniego napięcia (MCC) Allen-Bradley CENTERLINE 1500 o mocnej konstrukcji spełniającej potrzeby danego zastosowania. Rozdzielnica SN MCC CENTERLINE 1500 to jedna z najszerszych gam modułowych rozdzielnic średniego napięcia, czyli wiodącej jakości, szytych na miarę rozwiązań w formie scentralizowanego pakietu łączącego sterowanie i zasilanie w jedno sprawne rozwiązanie. Nasze dopasowane do indywidualnych wymagań rozwiązania średniego napięcia z certyfikatami UL i NEMA zaprojektowano w celu ograniczania ryzyka oraz obsługi szerokiego zakresu formatów i konfiguracji sterowania. Wynik? Inteligentne, efektywne kosztowo układy zdolne do zapewnienia zasilania, sterowania, informacji i bezpieczeństwa na wspólnej platformie. Wydajność układu można rozszerzyć dalej przez wbudowanie dodatkowych funkcji, takich jak wiodące w branży technologie ArcShield i IntelliCENTER oraz inteligentnych komponentów. Elastyczne i skalowalne podejście naszej firmy do projektowania pozwala odbiorcom wybrać funkcje potrzebne do poprawy bezpieczeństwa i maksymalizacji wydajności. Od prawie 80 lat Rockwell Automation dostarcza wiodące rozwiązania do sterowania silnikami średniego napięcia takie jak rozdzielnice SN MCC CENTERLINE Wyższa wydajność. Wyższa sprawność. Modułowe rozdzielnice średniego napięcia SN MCC CENTERLINE 1500 zaprojektowano w celu optymalizacji wydajności i ochrony oraz usprawnienia procesu. Rozwiązania dopasowane do zastosowań: Spełniają różne wymagania dzięki formatom i konfiguracjom sterowania silnikami od pełnego napięcia po łagodny start oraz integracji napędów przemiennikowych. Technologia IntelliCENTER: Połączenie wbudowanej sieci EtherNet/IP ze zintegrowanym oprogramowaniem oraz inteligentnym sterowaniem silnikami zapewniające dostęp w czasie rzeczywistym do sterowania systemem, informacji oraz wykrywania i usuwania usterek z dowolnego miejsca. Technologia ArcShield: Zapewnia dodatkowy poziom bezpieczeństwa, aby zmniejszyć ryzyko wyładowań łukowych i lepiej chronić przed wewnętrznymi awariami związanymi z łukiem elektrycznym. Zgodność z IEEE C

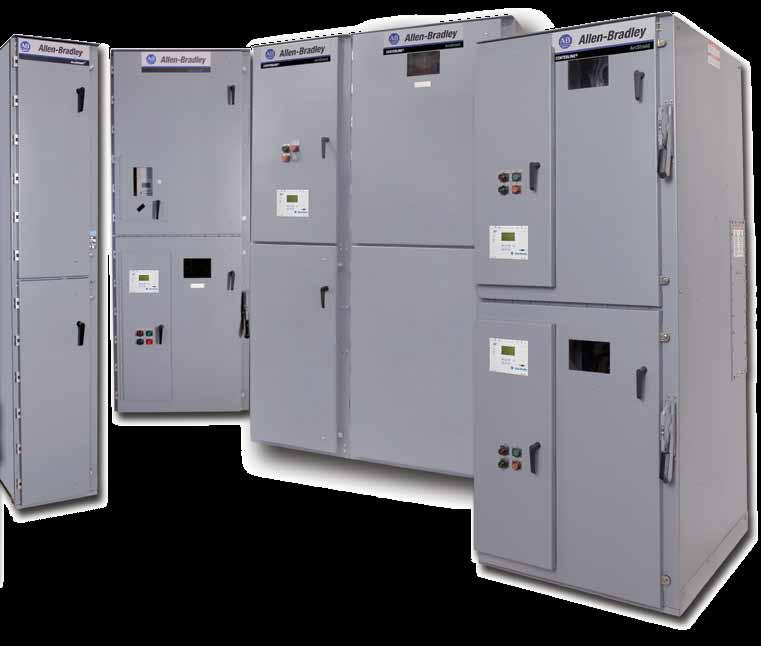

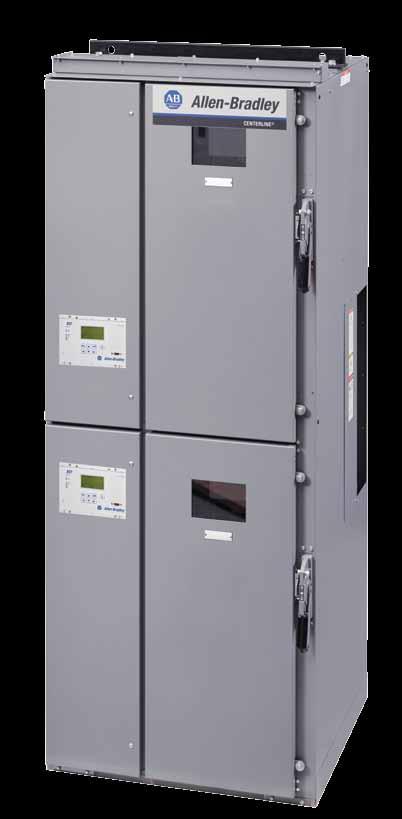

3 Modułowe rozdzielnice średniego napięcia CENTERLINE 1500 (MCC) Nasza gama produktów to najwyższej jakości, szyte na miarę rozwiązania łączące sterowanie i zasilanie w jeden sprawny, scentralizowany pakiet. * Dostępne na napięcia od 2,4 kv do 6,9 kv, do 9000 HP. * Znamionowe natężenie do 800 A. Od morskich platform wiertniczych przez pompownie wody po elektrownie, modułowe rozdzielnice średniego napięcia MCC CENTERLINE 1500 zapewniają efektywne, pakietowe sterowanie silnikami, dzięki któremu utrzymuje się ruch niektórych z najbardziej wymagających zastosowań na świecie. 3

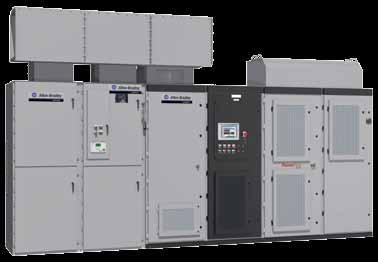

4 Rozwiązania dopasowane do zastosowań Na modułowych rozdzielnicach z rodziny SN MCC CENTERLINE 1500 można polegać jako na elastycznych opcjach, z których można wybrać opcję najlepiej dopasowaną do danego zastosowania w zakresie średnich napięć. Aby pomóc dokonać najbardziej opłacalnego wyboru, oferta obejmuje cały zakres rozmiarów ram oraz formatów sterowania, w tym: Pole zasilające Rozłączniki Załączenie bezpośrednie Układy łagodnego rozruchu z kontrolą ograniczenia napięcia Sterowniki dwuprędkościowe Sterowniki synchroniczne Sekcje zasilające i obejściowe przemiennika częstotliwości (VFD) Szafy pomocnicze Łatwiejsze sterowanie, konfiguracja i akwizycja danych Rozdzielnicę SN MCC CENTERLINE 1500 podłącza się do systemu przedsiębiorstwa przez EtherNet/IP, solidne rozwiązanie przemysłowego Ethernetu. Napędy średniego napięcia AC PowerFlex M 1512M 1512M 1512M 1512M Szyna zasilania o stałej częstotliwości M M M M M Sprawna synchronizacja wielu silników W celu sprawnej synchronizacji układów wielu silników należy wybrać opcję SN MCC CENTERLINE 1500 zaprojektowaną do niezakłóconej konfiguracji z napędami średniego napięcia AC Allen-Bradley PowerFlex W przeciwieństwie do rozwiązań, w których napędy średniego napięcia i sterowniki silników konfiguruje się jako odrębne układy, nasza w pełni zintegrowana oferta tworzy jeden układ na wspólnej szynie. Wynik? Mniej kabli, szybsza instalacja, mniejsze wymiary podstawy, a tym samym niższe całkowite koszty posiadania. Rozdzielnica SN MCC CENTERLINE 1500 z technologią IntelliCENTER. 4

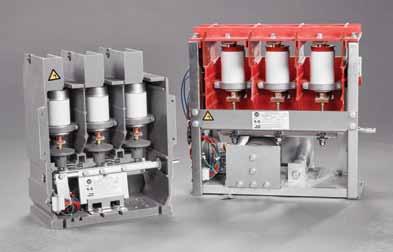

5 Styczniki próżniowe Konfigurowane sterowanie stycznikowe. Praktycznie bezobsługowe. W przeciwieństwie do wielu sterowników silników średniego napięcia wykorzystujących urządzenia elektromechaniczne do sterowania stycznikiem próżniowym, modułowe rozdzielnice SN MCC CENTERLINE 1500 zapewniają zaawansowane sterowanie cyfrowe oparte na naszych modułach sterujących IntelliVAC. Ponieważ wszystkie sterowniki półprzewodnikowe IntelliVAC nie zawierają części mechanicznych, są one w praktyce bezobsługowe. Sterownik IntellilVAC zapewnia jednolity czas załączenia stycznika i wybierane czasy zwolnienia a także funkcje, takie jak odporność na krótkotrwałe zaniki zasilania oraz zabezpieczenie przed przypadkowym zetknięciem i Moduł sterujący IntelliVAC sklejeniem styków głównych i zabezpieczenie przed przeciwwłączeniem. Rozdzielnica SN MCC CENTERLINE 1500 z technologią ArcShield. Więcej informacji o opcjach urządzeń na stronie rockwellautomation.com/global/go/mvmcc 5

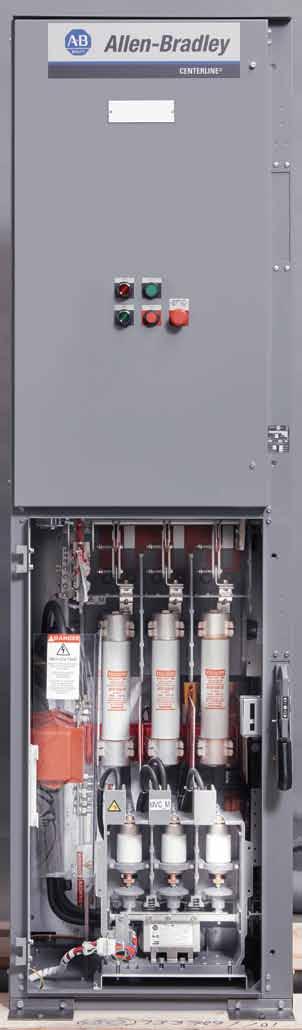

6 Konstrukcja Ze względu na rosnące zapotrzebowanie na większy stopień bezpieczeństwa w środowiskach przemysłowych Rockwell Automation stale opracowuje metody ograniczania ryzyka. Każda modułowa rozdzielnica SN MCC CENTERLINE 1500 obejmuje standardowe materiały i cechy zaprojektowane w celu poprawy osiągów i ochrony w trudnych warunkach, w tym trzy izolowane przedziały na szynę zasilającą, pole zasilania i komponenty niskiego napięcia. Komponenty konstrukcyjne o wysokiej wytrzymałości Odporna powłoka epoksydowa nanoszona proszkowo. Obszerna przestrzeń robocza. Kanały montażowe ułatwiające montaż. Modułowa konstrukcja ułatwiająca konserwację. Odseparowany przedział celki zasilania Wbudowany odłącznik bezprądowy zapewnia widoczną separację i izolowane zabezpieczenie. Bezpieczeństwo poprawia obszerne miejsce na odseparowane przyłącza kabli obciążenia. Wprowadzenie i wyprowadzenie kabli górą lub dołem. Odseparowany przedział szyny zasilającej Znajduje się pośrodku z tyłu obudowy. Dostępny z przodu lub z tyłu. Łatwe łączenie z przyległymi obudowami po lewej lub prawej. Standardowa miedziana szyna uziemienia 3/8 cala X 2 cale. Montaż na krawędzi poprawia bezpieczeństwo i optymalizuje rozpraszanie ciepła. Proste mechaniczne i elektryczne blokady bezpieczeństwa o wysokiej wytrzymałości Blokady odłącznika bezprądowego uniemożliwiają otwarcie odłącznika, kiedy stycznik jest pod napięciem lub drzwi średniego napięcia są otwarte. Mechaniczny rygiel klamki pomaga utrzymać drzwi zamknięte, kiedy celka zasilania jest pod napięciem. Styki pomocnicze połączone mechanicznie zapewniają blokadę bezpieczeństwa obwodów sterowania. 6

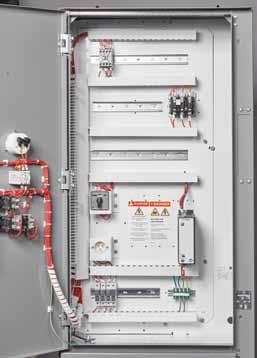

7 Odseparowany przedział niskiego napięcia Odchylany panel niskiego napięcia zapewnia łatwy dostęp. Zawiera wszystkie komponenty niskonapięciowe modułowej rozdzielnicy MCC. Pozwala na próby, wykrywanie i usuwanie usterek celki zasilającej bez narażenia na średnie napięcie. Wnętrze przedziału niskiego napięcia Malowane na biało, co poprawia widoczność. Obwód Normalny wyłączony próba zapobiega wstecznemu podaniu średniego napięcia przez transformator regulacyjny w trybie Próby. Możliwość badania obwodów sterujących w trybie off-line. 7

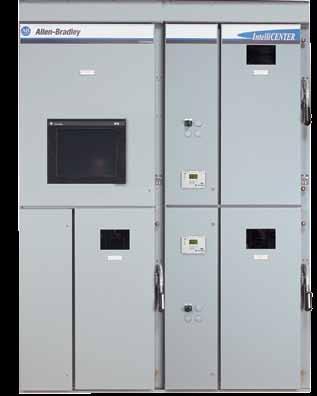

8 Technologia IntelliCENTER Funkcje technologii IntelliCENTER, czyli wbudowany EtherNet/ IP, inteligentne sterowanie silnikami oraz zaawansowane oprogramowanie monitorujące zostały wszystkie wstępnie fabrycznie skonfigurowane i zbadane. Ponieważ modułowe rozdzielnice MCC niskiego lub średniego napięcia wyposażono w zintegrowaną infrastrukturę sieciową, inteligentne urządzenia sterujące silnikami i wstępnie skonfigurowane oprogramowanie interfejsu użytkownika, można je monitorować lub diagnozować z dowolnego miejsca, co: Skraca czas integracji i konfiguracji. Skutkuje lepszymi informacjami procesowymi i diagnostycznymi. Wydłuża czas sprawności, zapewnia wczesne ostrzeganie oraz narzędzia do wykrywania i usuwania usterek. Gwarantuje wysoką dostępność. Wbudowana sieć Szybszy rozruch dzięki wbudowanemu okablowaniu. Skomplikowane okablowanie wewnętrzne ograniczono do jednego kabla Ethernetowego, a jako że sieć jest wstępnie skonfigurowana i zwalidowana, połączenia między urządzeniami, adresy IP i maski podsieci są już ustawione. Oprogramowanie IntelliCENTER Oprogramowanie IntelliCENTER daje doskonały wgląd w rozdzielnicę MCC. Oprogramowanie to zapewnia zarówno diagnostykę w czasie rzeczywistym, jak i dokumentację MCC, co ma zmaksymalizować wydajność zarówno tej rozdzielnicy, jak i powiązanych z nią urządzeń. Inteligentne sterowanie silnikami Modułowe rozdzielnice MCC wyposażone w technologię IntelliCENTER łączą inteligentne sterowanie silnikami oraz urządzeniami zabezpieczającymi z zaawansowaną komunikacją sieciową i możliwościami diagnostycznymi, zapewniając wgląd w aplikację sterowania silnikami. Technologia IntelliCENTER zapewnia zdalny dostęp do danych oraz wykrywania i usuwania usterek, co minimalizuje potrzebę zbliżania się do MCC. 8

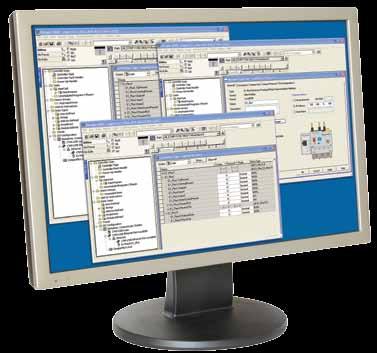

9 Skraca czas odbioru technicznego dzięki najlepszej integracji Aby sterowanie operacjami było jeszcze lepsze, modułowe rozdzielnice MCC CENTERLINE połączone przez EtherNet/IP można też łatwo zintegrować w systemie sterowania Logix. Asystent Integracji w oprogramowaniu IntelliCENTER zapewnia: Szybkie dodawanie inteligentnych urządzeń sterujących silnikami do środowiska Studio 5000 Automation Engineering & Design Environment. Skrócenie czasu programowania przez automatyczne dodawanie inteligentnych urządzeń do drzewa we/wy w programie Studio 5000 Logix Designer dzięki odpowiedniej konfiguracji sieci EtherNet/IP. Uproszczona integracja przez automatyczne tworzenie identyfikatorów sterowników urządzeń przy pomocy profili dodatkowych. Skrócenie czasu potrzebnego do skonfigurowania rozdzielnicy MCC Technologia IntelliCENTER może oszczędzić czas na każdym etapie od instalacji przez konfigurację po eksploatację. Oszczędność do 90% czasu na okablowanie dzięki wstępnie skonfigurowanej i wstępnie zbadanej rozdzielnicy MCC CENTERLINE z technologią IntelliCENTER. Ponieważ adresy IP oraz maski podsieci zostały wstępnie skonfigurowane pod rozdzielnicę MCC, wszystko jest gotowe do niezwłocznej komunikacji z urządzeniami inteligentnego Studio 5000 sterowania silnikami oraz konfiguracji parametrów urządzeń za pośrednictwem sieci. Oprogramowanie Studio 5000 zapewnia jedno środowisko programowania wszystkich inteligentnych urządzeń sterowania silnikami. Oprogramowanie IntelliCENTER Podłączenie całego przedsiębiorstwa Więcej informacji gdzie i kiedy jest potrzebna do zaawansowanego zarządzania zasobami zakładu. EtherNet/IP pomaga w ulepszeniu integracji, ogranicza czas konfigurowania rozdzielnicy MCC oraz pozwala szybko monitorować, wykrywać i usuwać usterki oraz diagnozować MCC z wykorzystaniem sieci łączącej się z całym przedsiębiorstwem. Łatwa integracja sieci urządzeń produkcyjnych z siecią przedsiębiorstwa, co pozwala ograniczyć koszty utrzymania przez wykorzystanie już istniejących zasobów i narzędzi sieciowych. Prosta integracja danych produkcyjnych z systemami biznesowymi przez usunięcie warstwy sieciowej między urządzeniami a sieciami wyższego poziomu bez rezygnacji z bezpieczeństwa sieci. Więcej informacji na stronie rockwellautomation.com/global/go/mvmcc 9

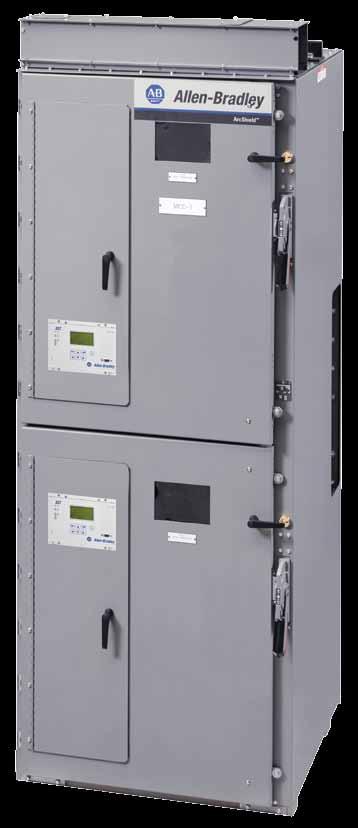

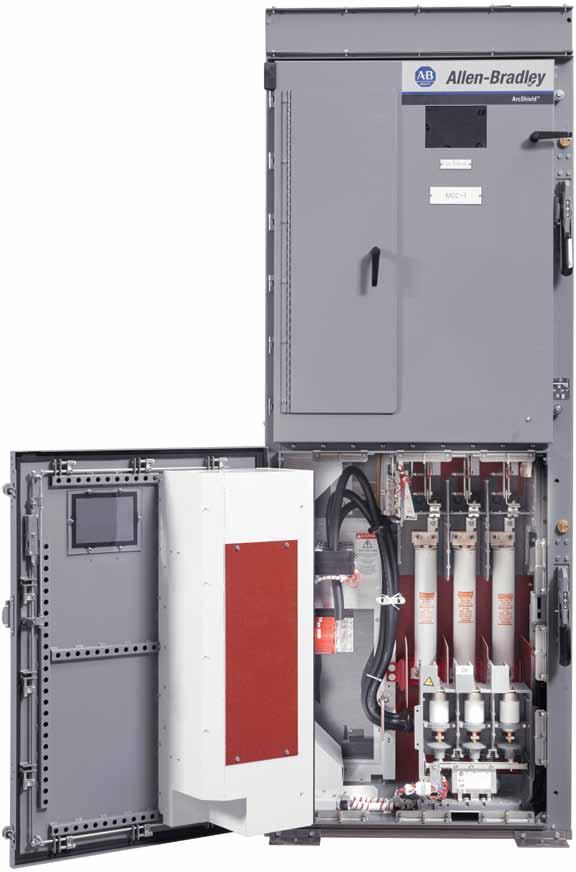

10 ArcShield Nie da się przewidzieć, kiedy nastąpi wybuch łuku elektrycznego i dlatego tak ważna jest konstrukcja odporna na łuk. W normach, takich jak Amerykańskie Przepisy Elektryczne (NEC), Amerykańska Norma dot. Bezpieczeństwa Elektrycznego w Miejscu Pracy/ Krajowego Stowarzyszenia ds. Ochrony Przeciwpożarowej (NFPA) i Instytutu Elektryki i Elektroniki (IEEE), podkreśla się świadomość zagrożeń wynikających z łuku elektrycznego. Wybuch łuku elektrycznego może być wywołany przez wiele czynników, w tym upuszczone narzędzia, przypadkowe dotknięcie układów elektrycznych, nagromadzenie się przewodzącego pyłu, korozję, gryzonie lub niewłaściwe procedury robocze. W razie pojawienia się któregoś z tych czynników, ArcShield może pomóc ograniczyć ryzyko i zapewni ochronę przed łukiem elektrycznym. ArcShield pomaga ograniczyć konsekwencje ryzyka wyładowań łukowych, jednocześnie lepiej zabezpieczając przed wewnętrznymi zwarciami łukowymi. Dostępne w szeregu konfiguracji Aby spełnić różne wymagania, modułowe rozdzielnice SN MCC CENTERLINE 1500 z technologią ArcShield dostępne są w szeregu konfiguracji, w tym: Pola zasilające Szafy jedno- lub dwusekcyjne Softstartery SMC Startery nawrotne Szafy pomocnicze 10

11 Klapa dekompresyjna na dachu jednostki. Badane na zgodność z surowymi wymaganiami Zgodne z wymogami dot. dostępności IEEE C , Typ 2B Modułowe rozdzielnice SN MCC CENTERLINE 1500 z technologią ArcShield spełniają surowe wymogi IEEE C dotyczące łukoodporności. Rzeczywiście zgodne są tylko urządzenia spełniające poniższe pięć poziomów kryteriów podczas prób z użyciem łuku elektrycznego: Numer Opis kryteriów 1 Drzwi i osłony pozostają zamknięte (dopuszczone wybrzuszenie) Wszystkie drzwi oraz ściany boczne, dach i tył z grubej płyty stalowej. 2 Żadne części urządzeń nie zostają wyrzucone 3 4 Łuk nie wypala żadnych otworów w zewnętrznej części badanej konstrukcji (w płaszczyznach odpowiednich ze względu na poziom dostępu) Próbne wskaźniki z nieimpregnowanej bawełny nie ulegają zapłonowi lub perforacji (stanowią odpowiednik typowej przemysłowej odzieży roboczej) Solidne zawiasy drzwi i wielopunktowe zasuwy. 5 Przyłącza uziemiające zachowują skuteczność Silnie wzmocniona konstrukcja (wsporniki i płyty). Ponadto norma IEEE C określa typy dostępności. Oferta modułowych rozdzielnic SN MCC CENTERLINE 1500 z technologią ArcShield obejmuje produkt o dostępności Typu 2B. Oznacza to, że rozdzielnica MCC zapewnia ochronę na całym obwodzie od przodu, tyłu i z boków urządzenia oraz dostęp do wyznaczonego przedziału niskiego napięcia nawet w warunkach zwarcia łukowego. Dzięki temu pracownicy są chronieni, nawet kiedy drzwi niskiego napięcia otwarto w celach konserwacyjnych. Okno w drzwiach średniego napięcia umożliwia wzrokową kontrolę położenia odłącznika. Wzmocniony panel niskiego napięcia osłania pracownika w razie wystąpienia łuku elektrycznego przy otwartych drzwiach niskiego napięcia (Typ 2B). Całkowicie zintegrowany system średniego napięcia z technologią ArcShield obejmujący rozdzielnicę SN MCC CENTERLINE 1500 oraz napęd SN AC PowerFlex

12 Inteligentne sterowanie silnikami Rozdzielnice MCC CENTERLINE wyposażone w technologię IntelliCENTER łączą inteligentne sterowanie silnikami oraz urządzeniami zabezpieczającymi z zaawansowaną komunikacją sieciową i możliwościami diagnostycznymi, zapewniając wgląd w aplikację sterowania silnikami. Te inteligentne urządzenia sterujące silnikami zapewniają informacje sterownicze i diagnostyczne za pośrednictwem EtherNet/IP, co pozwala podejmować decyzje na podstawie danych, jednocześnie unikając podchodzenia przez pracowników do pracujących urządzeń i zagrożeń elektrycznych. Rodzina modułowych, rozproszonych wejść/wyjść POINT I/O Sterowanie bezpieczeństwem i automatyką w jednym rozwiązaniu we/wy. Połączenie modułu wejścia wyjścia POINT Guard I/O ze standardowymi POINT I/O przy pomocy jednego węzła. Maksymalizacja zagęszczenia we/wy w najmniejszej przestrzeni tablicy. Certyfikat TÜV do użycia w zastosowaniach do SIL3 poziom PLe oraz CAT4. Komunikacja bezpieczeństwa CIP po sieciach EtherNet/IP lub DeviceNet. Elektroniczny przekaźnik przeciążeniowy E300 Ulepszone termiczne zabezpieczenie silnika przed przeciążeniem z wbudowanym zabezpieczeniem w razie zaniku fazy, termicznym przeciążeniowym, prądu ziemnozwarciowego, monitorowaniem napięcia i zabezpieczeniem przed niedociążeniem. Zaawansowane informacje diagnostyczne silników na potrzeby konserwacji profilaktycznej oraz programów zarządzania energią. Dodatkowa ochrona silników przed problemami z napięciem, takimi jak podnapięcie, asymetria napięcia, zanik fazy, częstotliwość i odwrócenie faz przed podaniem zasilania na cewkę stycznika. Przekaźnik ochronny silnika i linii zasilającej Bulletin 857 Elastyczne sterowanie maksymalizuje możliwe osiągi silnika i zapewnia funkcje dotyczące natężenia, napięcia oraz wydajności silnika. Odpowiedni do napięć od 200 V do 450 kv. Opcjonalne 12-kanałowe skanery oporowych czujników temperatury podłączone światłowodami. Opcjonalne wejścia i wyjścia analogowe. Opcjonalne wykrywanie łuku elektrycznego. 12

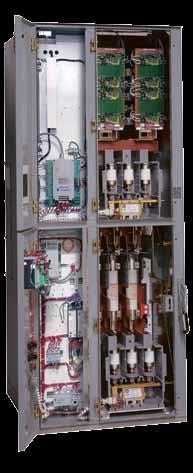

13 Układy łagodnego rozruchu z kontrolą ograniczenia napięcia SMC Maksymalną elastyczność zapewni wybór konfiguracji modułowej rozdzielnicy SN MCC CENTERLINE 1500, w której zintegrowano moduł sterowania SMC Flex. Ten zwartej konstrukcji, wielofunkcyjny sterownik półprzewodnikowy ma wbudowaną elektroniczną funkcję przeciążeniową i obejście. Sterownik SMC Flex zapewnia w standardzie pełny zakres trybów rozruchu i zatrzymania, w tym: Łagodny rozruch* Łagodne zatrzymanie Ograniczenie prądu rozruchowego* Liniowe przyspieszanie* i zwalnianie Rozruch z podwójną rampą Nastawa niskiej prędkości Pełne napięcie Sterowanie pompami Opcje rozdzielnicy SN MCC CENTERLINE 1500 z SMC Flex obejmują łączony sterownik do nowych instalacji, sterownik modernizacyjny zaprojektowany do działania w połączeniu z istniejącym, dostarczonym przez odbiorcę rozrusznikiem oraz modułową opcję OEM do zastosowań maszynowych. *z możliwością wyboru rozruchu kickstartu Moduł sterujący SMC Flex ma wbudowaną komunikację DPI, programowanie z klawiatury oraz cztery programowalne styki pomocnicze. Certyfikacja UL 347 dotycząca modułowych rozdzielnic średniego napięcia MCC UL to niezależna, globalna firma zajmująca się nauką o bezpieczeństwie, która oferuje wiedzę ekspercką w pięciu najważniejszych, strategicznych przedmiotach działalności: bezpieczeństwie produktów, środowiska i zdrowia, usługach opartych na wiedzy i usługach certyfikacyjnych. Symbol UL umieszczony na produkcie oznacza, że culus zbadał i ocenił reprezentatywne próbki tego produktu oraz ustalił, że spełnia on wymagania UL i Kanadyjskiego Towarzystwa Normalizacyjnego (CSA). Norma UL dla rozdzielnic średniego napięcia MCC to UL 347. UL 347 zastępuje normę NEMA ICS i obejmuje, co następuje: Modułowe rozdzielnice MCC do zastosowań na obwodach z dostępnymi prądami zwarciowymi nieprzekraczającymi A rms symetrycznie. Dotyczy trójfazowych rozdzielnic MCC o częstotliwościach 50 i 60 Hz i napięciu znamionowym nieprzekraczającym 7200 V AC. Poza UL 347, rozdzielnice SN MCC CENTERLINE 1500 mogą również spełniać następujące normy: CSA na przemysłowe urządzenia sterujące C22.2, nr 253 (zharmonizowana z UL 347) ANSI, przekładniki C57.13 IEEE NEC OSHA NEMA na sterowniki średniego napięcia o napięciach znamionowych od 1501 do 7200 V AC ICS 3-2 W przypadku nowych instalacji pełne rozwiązanie do sterowania silnikami cechuje ekonomiczna, dwupoziomowa konstrukcja. Dostępne jest również rozwiązanie do modernizacji istniejących zastosowań załączania bezpośredniego (FVNR). Więcej informacji o certyfikacji produktów przedstawiono na stronie: rockwellautomation.com/global/certification 13

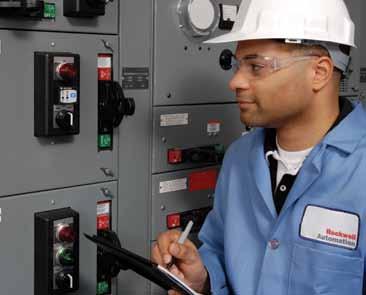

14 Usługi Jako współpracująca z Państwem firma oferujemy doświadczenie z konkretnej branży i technologii pozwalające poradzić sobie z Państwa unikalnymi wyzwaniami i pomóc w osiągnięciu ich celów. Korzystając z globalnej infrastruktury centrów wsparcia i specjalistów merytorycznych pomagamy chronić inwestycję w automatykę. Nie tylko pomagamy utrzymać ruch zakładu, ale możemy też ocenić całą działalność i zalecić odpowiednią kombinację usług pozwalającą zmaksymalizować wydajność, zoptymalizować zasoby zakładu i poprawić ogólne wyniki finansowe. Dzięki usługom bezpieczeństwa maszyn Rockwell Automation można ograniczyć zagrożenie dla pracowników podczas zadań produkcyjnych i utrzymania ruchu oraz usprawnić diagnostykę, redukując tym samym czas przestojów. Usługi inżynieryjne Rockwell Automation obejmują badania dotyczące łuku elektrycznego, ocenę zagrożeń oraz ocenę osłon i zabezpieczeń. Badania dotyczące łuku elektrycznego Badania dotyczące łuku elektrycznego stanowią skuteczny sposób oceny ryzyka wyładowań łukowych i informowania pracowników o tym ryzyku w warunkach narażenia na komponenty elektryczne pod napięciem. Badania dotyczące łuku elektrycznego można prowadzić na istniejących układach, urządzeniach nowych lub zmodyfikowanych. Nasze badania dotyczące łuku elektrycznego pozwalają nie tylko spełnić wymagania wynikające z przepisów w zakresie łuku elektrycznego*, ale przynoszą też podwójne korzyści: 1) Uwidocznienie narażenia na ryzyko, dzięki czemu można podjąć dobrze uzasadnioną decyzję, jak najlepiej chronić pracowników. Możliwości ochrony obejmują ograniczenie ryzyka do akceptowalnego poziomu, uświadomienie ryzyka pracownikom oraz szkolenie ich, jak pracować bez przekroczenia tych warunków akceptowalnych. Rockwell Automation często realizuje kombinację tych opcji stanowiącą najskuteczniejsze rozwiązanie. 2) Przedstawienie zaleceń co do konfiguracji urządzeń oraz opcji ograniczania ryzyka, aby urządzenia mogły pracować w zamierzony sposób. Nieskalkulowane korekty ustawień urządzeń służące spełnieniu potrzeb operacyjnych mogą wywołać nieznane lub niezamierzone ryzyko dla bezpieczeństwa. Istnieją rozwiązania optymalne dla zarówno urządzeń, jak i pracowników. Typowe usługi obejmują: roczne programy przeciwłukowe, modernizację tablic modułowych rozdzielnic MCC Allen-Bradley w celu lepszej ochrony przeciwłukowej, pełną analizę zagrożeń łukiem elektrycznym oraz aktualizację analizy zagrożeń łukiem urządzeń nowych lub modyfikowanych. (Większość analiz zagrożeń łukiem elektrycznym obejmuje analizę układu zasilania, analizę zwarć, analizę koordynacji urządzeń zabezpieczających, schematy jednoliniowe, oznakowanie i raporty). projektu technologicznego, osłon, metody świadomościowe, szkolenia, wymogi administracyjne i środki ochrony osobistej. Po ukończeniu oceny Rockwell Automation dostarczy wypełnioną dokumentację. Ocena osłon Konsultant ds. Bezpieczeństwa Maszyn z Rockwell Automation oceni urządzenia, określi braki w zakresie osłon i zaleci rozwiązania osłon maszyn zgodne z bieżącymi normami bezpieczeństwa i skonstruowanych w sposób spełniający potrzeby produkcji i konserwacji. Ocena zagrożenia obejmuje zalecane zestawienie materiałowe oraz szacunkowe wymiary osłon. Do typowych usług należą: audyty zgodności, oceny osłon, podstawowe oceny bezpieczeństwa, zespołowe oceny ryzyka, specyfikacje funkcjonalnych wymogów bezpieczeństwa, walidacje systemu bezpieczeństwa, usługi w czasie odstawienia oraz zindywidualizowane konsultacje dotyczące bezpieczeństwa. Analiza zagrożeń i ocena bezpieczeństwa Rockwell Automation może przeprowadzić Państwa pracowników przez uznany globalnie proces analizy zagrożeń i oceny bezpieczeństwa i służyć wytycznymi w sprawie szerokiej gamy technik obniżenia ryzyka obejmujących zmianę *NFPA 70E, CSA Z462 i IEEE

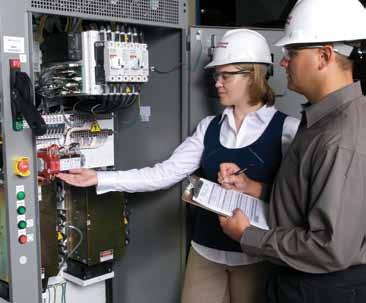

15 Szkolenia Zdalne wsparcie i monitoring Zwiększenie wydajności dzięki szybszemu i dokładniejszemu rozwiązywaniu problemów technicznych. Zdalne wsparcie i monitoring ze strony Rockwell Automation pozwala zoptymalizować osiągi systemu sterowania, podnosi całkowitą efektywność wyposażenia, normalizuje wiedzę ekspercką dotyczącą systemu sterowania w zakładzie oraz zmniejsza czas i koszty utrzymania ruchu. Dział Wsparcia TechConnect SM Support oferuje wsparcie telefoniczne od 8:00 do 17:00 (opcjonalnie całodobowo), kompleksowe elektroniczne narzędzia wsparcia i oprogramowanie oraz aktualizacje oprogramowania układowego produktów Allen-Bradley i Rockwell Software w trybie flash. Assurance Integrated Support Wsparcie Assurance Integrated Support zapewnia spokój wynikający ze świadomości, że gdyby zdarzyło się coś nieprzewidywalnego, istnieje sposób szybkiego i sprawnego zaradzenia temu. Stała opłata miesięczna ułatwia budżetowanie, a obejmuje: Gwarantowany, bezpośredni dostęp do wykwalifikowanych specjalistów w trybie 24/7/365 Informację i zdalne wsparcie przez Internet Model stałej opłaty Kontrolę stanu technicznego i audyty urządzeń Wsparcie Assurance Integrated Support pomaga uzyskać pewność, że można będzie zminimalizować wpływ zdarzeń na harmonogram, a tym samym wywiązać się ze zobowiązań wobec odbiorców. Poza usługami, Rockwell Automation realizuje również kursy szkoleniowe w czasie odbioru technicznego, dotyczące bezpieczeństwa elektrycznego, przestrzegania normy NFPA 70E i w zakresie łuku elektrycznego. Programy te mają na celu zwiększyć świadomość pracowników dotyczącą zagrożeń porażeniem elektrycznym, łukiem elektrycznym i wybuchem łuku oraz zapewnić zgodność zakładowego programu szkoleniowego ze szkoleniami elektrycznymi wymaganymi przez OSHA oraz NFPA 70E. Rockwell Automation prowadzi liczne kursy, w tym na następujące główne tematy: Odbiór techniczny i rozruch rozdzielnic MCC CENTERLINE napięcia w sieci EtherNet/IP Wymogi bezpieczeństwa elektrycznego wg. NFPA 70E Zasady bezpiecznej pracy Obliczanie bezpiecznych stref ochrony przed działaniem łuku Środki ochrony osobistej Więcej informacji o kursach szkoleniowych Rockwell Automation można uzyskać od krajowego autoryzowanego dystrybutora Allen-Bradley lub biura sprzedaży/wsparcia. Pełna lista kursów znajduje się na stronie rockwellautomation.com/training. Poszerzenie wiedzy i ćwiczenie umiejętności w celu poprawy bezpieczeństwa w miejscu pracy. Usługi w zakładzie Rockwell Automation dysponuje techniczną wiedzą specjalistyczną pozwalającą pomóc w wydłużaniu czasu sprawności i optymalizacji wydajności urządzeń od rozruchu przez utrzymanie ruchu po wykrywanie i usuwanie usterek. Globalna sieć specjalistów serwisowych może świadczyć usługi dotyczące zarówno produktów Rockwell Automation, jak i innych marek. Jesteśmy dostępni w miarę potrzeb, zgodnie z harmonogramem lub na stałe i możemy pomóc spełnić indywidualne potrzeby przez cały okres użytkowania modułowych rozdzielnic MCC. 15

16 Modułowe rozdzielnice średniego napięcia MCC CENTERLINE 1500 Modułowe rozdzielnice średniego napięcia MCC CENTERLINE 1500 Allen-Bradley zapewniają optymalne bezpieczeństwo, osiągi i niezawodność pozwalającą spełnić globalne potrzeby firmy. Jeżeli potrzebne jest rozwiązanie wykorzystujące tę samą architekturę, komponenty, język programowania i komunikację sieciową warto rozważyć całą gamę modułowych rozdzielnic MCC CENTERLINE. Niezależnie od miejsca prowadzenia działalności, najlepsze wsparcie zapewni dostawca będący jedynym źródłem produktów spełniających wszystkie potrzeby sterowania silnikami. Poza rozdzielnicami SN MCC CENTERLINE 1500, rodzina produktów obejmuje także urządzenia niskiego napięcia opisane poniżej. Modułowe rozdzielnice niskiego napięcia MCC CENTERLINE 2100 Najlepsze dla przemysłu modułowe rozdzielnice NN MCC CENTERLINE 2100 to połączenie sterowania i zasilania niskiego napięcia w jednym, wzmocnionym i scentralizowanym pakiecie spełniającym normy UL i NEMA a także zapewniającym maksimum bezpieczeństwa, osiągów i bezawaryjności. Modułowe rozdzielnice niskiego napięcia MCC CENTERLINE 2500 Modułowe rozdzielnice niskiego napięcia CENTERLINE 2500 zaprojektowano w celu spełnienia szerokiego zakresu wymogów wynikających z zastosowań niskiego napięcia zgodnych z IEC, a obejmują one jednostki stałe lub wysuwane, kolumny o wysokiej gęstości oraz standardowe konstrukcje poddane pełnemu badaniu typu. Więcej informacji na stronie rockwellautomation.com/global/go/mvmcc Skontaktuj się z nami. Allen-Bradley, ArcShield, Assurance, CENTERLINE, E300, IntelliCENTER, IntelliVAC, Listen. Think. Solve., POINT Guard I/O, POINT I/O, PowerFlex, Rockwell Automation, Rockwell Software, SMC, Studio 5000, Studio 5000 Automation & Engineering Design Environment, Studio 5000 Logix Designer i TechConnect to znaki handlowe Rockwell Automation, Inc. DeviceNet i EtherNet/IP to znaki handlowe ODVA. Inne znaki handlowe nienależące do Rockwell Automation stanowią własność odpowiednich przedsiębiorstw. Publikacja 1500-BR003A-PL-P październik Rockwell Automation, Inc. Wszelkie prawa zastrzeżone. Wydrukowano w USA.
