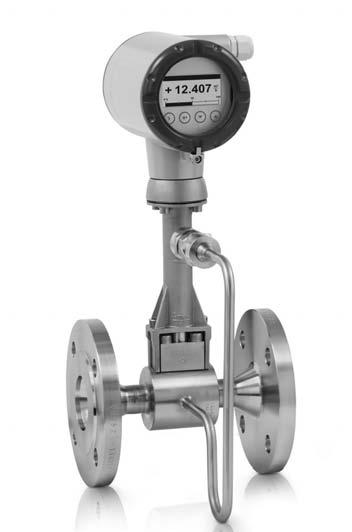

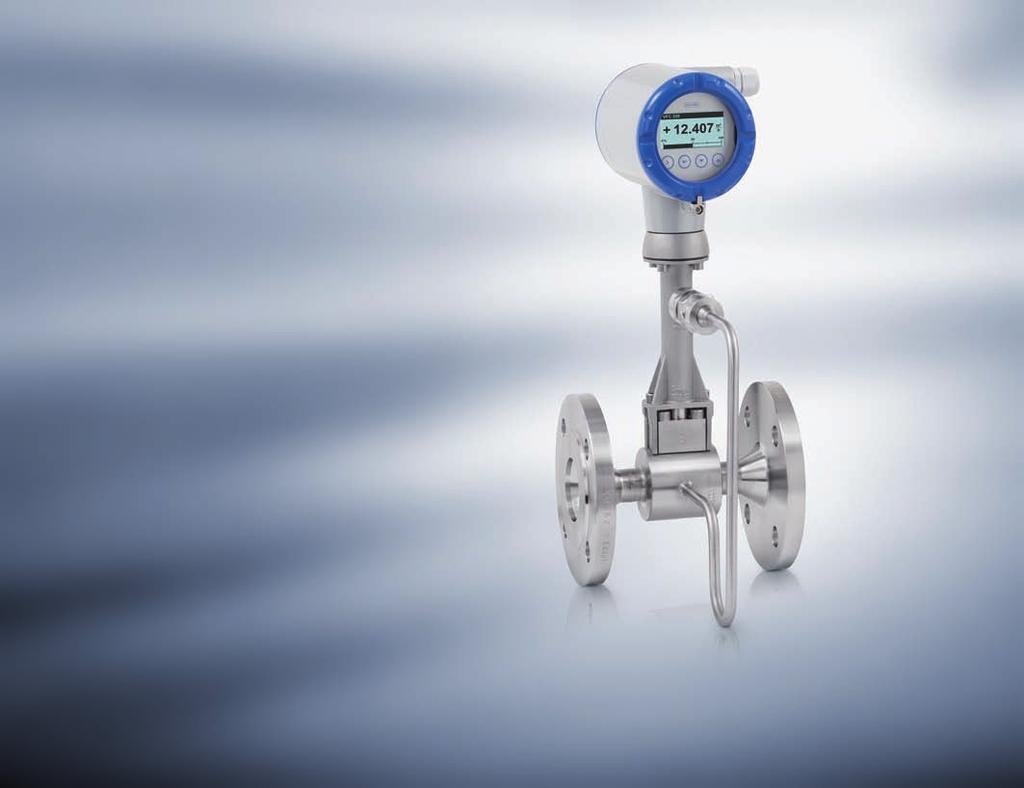

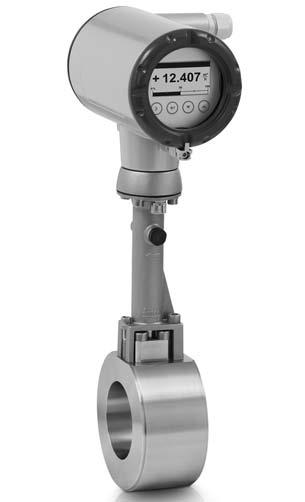

1 OPTISWIRL 4200 Karta katalogowa Przepływomierz Vortex Zabudowana kompensacja ciśnienia i temperatury Pomiar ciepła całkowitego i netto dla gorącej wody i pary Stabilny pomiar w wymagających warunkach procesowych - zaawansowana technologia filtrowania sygnału (AVFD) KROHNE

2 Spis treści OPTISWIRL Cechy produktu Jednoelementowe rozwiązanie Opcje i warianty Urządzenia z redukcją średnicy znamionowej Zasada działania Dane techniczne Dane techniczne Wymiary i wagi Wersje kołnierzowe Wersja bezkołnierzowa Wymiary wersji rozdzielonej Tabele zakresu przepływu Instalacja Zamierzone użycie Warunki instalacyjne Pomiar cieczy - nie stosować takiej instalacji Pomiar gazu i pary - nie stosować takiej instalacji Rurociągi z zaworami regulacyjnymi Zalecana pozycja montażowa Minimalny prosty odcinek dolotowy Minimalny prosty odcinek wylotowy Prostownica strugi Izolacja cieplna Przyłącza elektryczne Podłączenie przetwornika pomiarowego Przyłącza elektryczne Podłączenie wersji rozdzielonej Formularz zamówienia 40 6 Uwagi 41 2

3 OPTISWIRL 4200 Cechy produktu Jednoelementowe rozwiązanie Przepływomierze Vortex stosowane są w szerokim zakresie mediów. Jest to także szczególna cecha przepływomierza OPTISWIRL Zachowanie doskonałych parametrów pomiaru przy zmiennym ciśnieniu i temperaturze czyni niniejsze urządzenie uniwersalnym dla głównych i pomocniczych nośników energii. Już podstawowa wersja przepływomierza OPTISWIRL 4200 posiada wbudowaną kompensację temperaturową dla pary nasyconej. Przy wyposażeniu w opcjonalny przetwornik ciśnienia, dostępna jest kompensacja gęstości, umożliwiająca dokładny pomiar gazów i pary przegrzanej przy zmiennych parametrach procesu. Dodatkowy pomiar ciepła całkowitego i netto czyni przepływomierz wiarygodnym komponentem zaawansowanych systemów zarządzania energią. Przepływomierz OPTISWIRL 4200 wyposażono w zaawansowany filtr sygnałowy AVFD (Advanced Vortex Frequency Detection). Filtr analizuje mierzony sygnał i odfiltrowuje wszelkie zakłócenia. Powyższe gwarantuje utrzymanie stabilnego pomiaru nawet w bardzo wymagających warunkach procesowych. Niniejszy przepływomierz Vortex został od podstaw zaprojektowany dla aplikacji SIL. Skonstruowano go wg normy IEC 61508, edycja 2. Certyfikacja obowiązuje w ramach pełnej oceny TUEV Sud. Zatem przepływomierz może być stosowany do ciągłego pomiaru przepływu objętościowego w aplikacjach wymagających nienaruszalności bezpieczeństwa, klasyfikowanych jako SIL2. 3

4 1 Cechy produktu OPTISWIRL 4200 Cechy szczególne Konstrukcja wg IEC 61508, edycja 2 Zaawansowana technologia filtrowania sygnału - AVFD (Advanced Vortex Frequency Detection) Zabudowana kompensacja ciśnienia i temperatury Kompensacja temperatury dla pary nasyconej - jako standard Obliczanie ciepła całkowitego i netto dla gorącej wody i pary Wszechstronne opcje komunikacji Wersja zdalna przetwornika w obudowie polowej z kablem o długości do 50 m / 164 ft Zabudowana redukcja rozmiaru znamionowego Pomiar przewodzących i nieprzewodzących cieczy, gazów i pary Branże Chemia Olej i gaz Energetyka zawodowa Branża spożywcza Farmacja Branża metalowa Przemysł papierniczy Woda Motoryzacja Zastosowania Pomiar pary nasyconej oraz pary przegrzanej Monitorowanie boilerów Pomiar ciepła pary i wody gorącej Pomiar zużycia gazu przemysłowego Pomiar zużycia w instalacjach sprężonego powietrza Monitoring sprężarek Obliczanie wydatku swobodnego powietrza (FAD) SIP i CIP w branży farmaceutycznej, spożywczej i branży napojów Pomiar z nienaruszalnością bezpieczeństwa SIL (SIL 2) 4

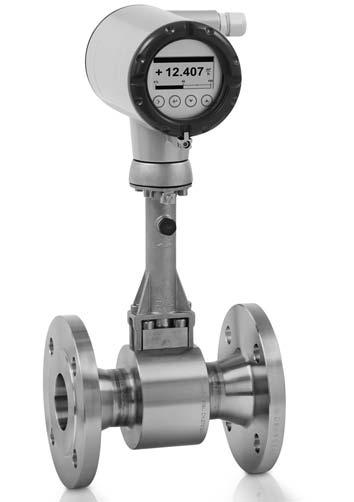

5 OPTISWIRL 4200 Cechy produktu Opcje i warianty 1. Uniwersalne urządzenie ze standardowo zabudowaną kompensacją temperatury dla pary nasyconej OPTISWIRL 4200 C jako zwarty przepływomierz w wersji kołnierzowej - do uniwersalnego pomiaru przepływu cieczy, gazów i pary. Kompensacja temperaturowa dla pary nasyconej zabudowana jest standardowo - umożliwiając bezpośrednią kompensację gęstości; możliwy jest także pomiar masy i energii. Zaawansowana technologia filtrowania sygnału AVFD (Advanced Vortex Frequency Detection) zapewnia wysoką dokładność pomiaru. 2. Wersja bezkołnierzowa z pierścieniami centrującymi OPTISWIRL 4200 C jako zwarty przepływomierz w wersji bezkołnierzowej - do uniwersalnego pomiaru przepływu cieczy, gazów i pary. Kompensacja temperatury dla pary nasyconej zabudowana, jako standard. Przepływomierz dostarczany z optymalizowanymi pierścieniami centrującymi. Przepływomierz może zostać wycentrowany przez obrót pierścieni - eliminując jakąkolwiek niezgodnośc osi rurociągu iosi przepływomierza. 5

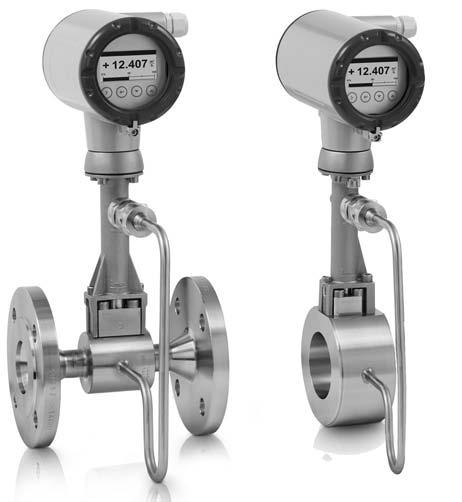

6 1 Cechy produktu OPTISWIRL Jedyne 2-przewodowe urządzenie z zabudowaną kompensacją ciśnienia i temperatury OPTISWIRL 4200 jako przepływomierz kołnierzowy lub bezkołnierzowy - opcjonalnie z zabudowaną kompensacją ciśnienia i temperatury dla gazów, mokrych gazów, mieszaniny gazów i pary. Zalety niniejszego urządzenia: Brak konieczności instalowania czujników ciśnienia itemperatury Brak konieczności stosowania dodatkowego okablowania Pomiar ciśnienia, temperatury i przepływu dokładnie w tym samym miejscu - brak dodatkowego błędu Bezpośredni pomiar masy i/lub energii 4. Przepływomierz Vortex z zaworem odcinającym, do pomiaru ciśnienia Jako opcja, OPTISWIRL 4200 moży być wyposażony w zawór odcinający, umożliwiający wymianę przetwornika ciśnienia bez przerywania procesu. Ponadto, przetwornik ciśnienia może zostać odłączony na czas próby szczelności lub próby ciśnieniowej rurociągu. Zawór przełączający (dwudrożny) umożliwia natomiast kalibrację lub sprawdzenie przetwornika ciśnienia. 6

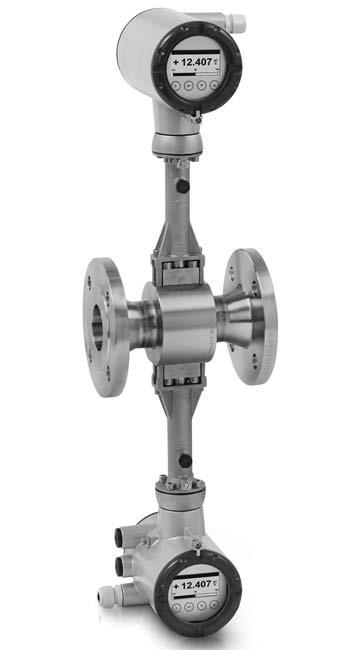

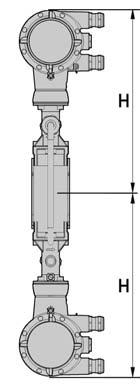

7 OPTISWIRL 4200 Cechy produktu 1 5. Podwójna redundancja pomiarowa OPTISWIRL 4200 dostępny jest opcjonalnie w wersji podwójnej. Jest to całkowicie redundantny system - z dwoma niezależnymi czujnikami przepływu i przetwornikami. Zapewnia podwójną dostępność do pomiaru i podwójną jego wiarygodność. Ten wariant doskonale nadaje się do rurociągów wieloproduktowych. W takich rurociągach różne produktu przesyłane są jeden za drugim. Jeden przetwornik może zostać zaprogramowany do pomiaru jednego produktu; drugi - do drugiego produktu. 6. OPTISWIRL 4200 F w wersji rozdzielnej OPTISWIRL 4200 dostępny jest także w wersji rozdzielnej - przetwornik w obudowie polowej. Ta cecha umożliwia rozdzielenie przetwornika od głowicy pomiarowej na odległość do 50 m / 164 ft, w przypadku montażu głowicy w trudno dostępnej lokalizacji. Przetwornik można zamontować w miejscu ułatwiającym obsługę i odczyt wyników pomiaru. Oprócz przepływu, mogą zostać wyświetlone wartości pomiaru z zabudowanego przetwornika ciśnienia i temperatury. 7

8 1 Cechy produktu OPTISWIRL OPTISWIRL 4200 F1R / F2R z redukcją średnicy znamionowej OPTISWIRL 4200 F1R / F2R z redukcją średnicy znamionowej maksymalnie o dwa rozmiary, zapewnia uzyskanie dużej dokładności i optymalizuje zakres pomiaru nawet w rurociagach odużych przekrojach, zaprojektowanych dla małych strat ciśnienia statycznego. W ten sposób można realizować instalacje redukcyjne, oszczędzając na kosztach i przestrzeni zabudowy. Zredukowane jest także ryzyko potencjalnego wycieku. 1.3 Urządzenia z redukcją średnicy znamionowej Wersje urządzenia F1R oraz F2R oferują redukcję średnicy znamionowej maksymalnie o dwa rozmiary, zapewniając uzyskanie dużej dokładności i optymalizując zakres pomiaru nawet w rurociagach o dużych przekrojach, zaprojektowanych dla małych strat ciśnienia statycznego. Średnica znamionowa głowicy Średnica znamionowa przyłącza DN15 DN25 DN40 DN50 DN80 DN100 DN150 DN200 DN250 DN300 DN15 StV 1 F1R F2R DN25 - StV 1 F1R F2R DN StV 1 F1R F2R DN StV 1 F1R F2R DN StV 1 F1R F2R DN StV 1 F1R F2R - - DN StV 1 F1R F2R - DN StV 1 F1R F2R DN StV 1 F1R DN StV 1 1 Wersja standard 8

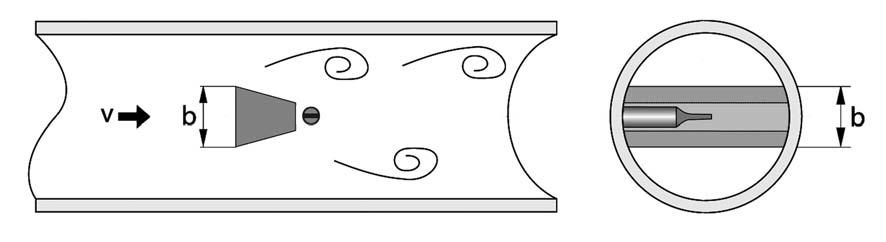

9 OPTISWIRL 4200 Cechy produktu Zasada działania Przepływomierze VORTEX używane są do pomiaru przepływu gazów, pary i cieczy w całkowicie wypełnionych rurociągach. Zasada działania opiera się na tzw. ścieżce wirowej Karmana. Rura pomiarowa posiada przegrodę, która generuje ścieżkę wirową, wykrywana przez umieszczony za nią czujnik wirów. Częstotliwość f wirów jest proporcjonalna do liniowej prędkości przepływu v. Bezwymiarowa Liczba Strouhala S opisuje zależność między częstotliwością wirów f, szerokością przegrody b i średnią prędkością liniową płynącego medium v. f = S. v b Częstotliwość wirów zapisywana jest w głowicy i przeliczana w przetworniku. Rys. 1-1: Zasada działania 9

10 2 Dane techniczne OPTISWIRL Dane techniczne Następujące dane dotyczą zastosowań ogólnych. W celu uzyskania danych właściwych dla określonej aplikacji, należy skontaktować się z lokalnym biurem producenta. Dodatkowe informacje (certyfikaty, oprogramowanie,...) oraz kompletną dokumentację produktu można kopiować bez opłaty - ze strony internetowej (Downloadcenter). System pomiarowy Zakres zastosowań Funkcja / Zasada pomiaru Pomiar przepływu cieczy, gazów i par Ścieżka wirowa Karmana Pomiar Podstawowa wartość mierzona Wtórna wartość mierzona Ilość oddzielnych wirów Roboczy i std. przepływ obj. i przepływ masowy Przetwornik pomiarowy Wersje Zwarta Wersja rozdzielona (w przygotowaniu) Długość kabla: 50 m / 164 ft Głowica pomiarowa Standard Opcja Wersja kołnierzowa (z zabudowanym pomiarem temperatury), głowica: F Wersja bezkołnierzowa (z zabudowanym pomiarem temperatury), głowica: S Urządzenie podstawowe z dodatkowym pomiarem ciśnienia Urządzenie podstawowe z dodatkowym pomiarem ciśnienia i zaworem odcinającym przetwornik ciśnienia Podwójne urządzenie w wersji kołnierzowej i bezkołnierzowej (pomiar redundantny) Urządzenie podwójne z dodatkowym pomiarem ciśnienia Wersja kołnierzowa z pojedynczą redukcją średnicy znamionowej, głowica: F1R Wersja kołnierzowa z podwójną redukcją średnicy znamionowej, głowica: F2R Wyświetlacz i interfejs użytkownika Miejscowy wyświetlacz Języki interfejsu i wyświetlacza Wyświetlacz graficzny Niemiecki, angielski, francuski; 22 inne języki (w przygotowaniu) 10

11 OPTISWIRL 4200 Dane techniczne 2 Dokładność pomiaru Warunki odniesienia Warunki odniesienia Woda: +20 C / +68 F Powietrze: +20 C / +68 F, 1,013 bara / 14,7 psia Maksymalny błąd pomiaru Przepływ obj. (ciecz) Przepływ obj. (gazy i para) Przepł. mas. (gazy i para) Przepł. mas. (ciecz / woda) Przepływ obj. znorm. (gaz) Powtarzalność (przepł. obj.) ±0,75% wartości mierzonej (Re 20000) ±2,0% wartości mierzonej (10000 < Re < 20000) ±1,0% wartości mierzonej (Re 20000) 1 ±2,0% wartości mierzonej (10000 < Re < 20000) 1 ±1,5% wartości mierzonej (Re 20000) ±2,5% wartości mierzonej (10000 < Re < 20000) ±1,5% wartości mierzonej (Re 20000) ±2,5% wartości mierzonej (10000 < Re < 20000) ±1,5% wartości mierzonej (Re 20000) ±2,5% wartości mierzonej (10000 < Re < 20000) ±0,1% wartości mierzonej Maksymalny błąd pomiaru odnosi się do pomiaru przy ciśnieniu roboczym > 65% wartości pełnej skali zastosowanego czujnika ciśnienia. Warunki robocze Temperatura Temperatura medium Temperatura otoczenia Temperatura magazynowania Ciśnienie Ciśnienie medium Ciśnienie otoczenia C / F Nie Ex: C / F Ex: C / F C / F Maks. 100 bar / 1450 psi (wyższe ciśnienia na życzenie) Atmosfera Własności cieczy Gęstość Brana pod uwagę przy doborze rozmiaru. Lepkość < 10 cp Liczba Reynoldsa > Zalecana prędkość liniowa Ciecze 0,25 7 m/s / 0,82 23 ft/s (opcjonalnie do 10 m/s / 32,8 ft/s, uwaga na kawitację) Gazy i pary 2,0 80 m/s / 6,6 262,5 ft/s DN15: 3,0 45 m/s / 9,8 148 ft/s; DN25: 2,0 70 m/s / 6,6 230 ft/s Dalsze informacje patrz: Zamierzone użycie strona

12 2 Dane techniczne OPTISWIRL 4200 Pozostałe warunki Kategoria?IP Warunki instalacyjne Odcinek dolotowy Odcinek wylotowy Materiały Głowica i przyłącza procesowe Obudowa elektroniki Uszczelka przetwornika ciśnienia Uszczelka rury pomiarowej (czujnik) Wersja zwarta: IP66/67 Wersja rozdzielona: obudowa przetwornika: IP66/67; obudowa głowicy: IP66/67 15 x DN bez zakłóconego przepływu, za redukcją rury, za pojedynczym kolankiem x DN za podwójnym kolankiem 2x90 40 x DN za podwójnym kolankiem w 3 wymiarach, 2x90 50 x DN za zaworem sterującym 2 DN przed prostownicą strugi; 8 DN za prostownicą 5 x DN Standard: /316L Opcja: Hastelloy C-22 na życzenie Aluminium, dwuwarstwowa powłoka (żywica/poliester) Opcja: aluminium z wykończeniem wg specjalnych wymagań Standard: FPM Opcja: FFKM Standard: /316L Opcja: Hastelloy C-276 Wybór zależny od materiału głowicy / medium. Przyłącza procesowe wersji kołnierzowej DIN EN DN PN (wyższe ciśnienia na życzenie) ASME B16.5 ½...12" lb (wyższe ciśnienia na życzenie) JIS B 2220 DN JIS K (wyższe ciśnienia na życzenie) Informacje szczegółowe dotyczące kombinacji kołnierza / ciśnienia znamionowego - patrz rozdział: "Rozmiary i wagi". Przyłącza procesowe wersji bezkołnierzowej DIN DN PN100 (wyższe ciśnienia na życzenie) ASME ½...4" lb (wyższe ciśnienia na życzenie) JIS DN K (wyższe ciśnienia na życzenie) Przyłącza elektryczne Zasilanie Wejścia i wyjścia Ogólnie Stała czasowa Nie Ex: VDC Ex: VDC Wszystkie wejścia i wyjścia są elektrycznie odizolowane od siebie. Stała czasowa odnosi się do osiągnięcia 63% czasu procedury procesora sekund (zaokrąglone do 0,1 sekundy) 12

13 OPTISWIRL 4200 Dane techniczne 2 Wyjście prądowe Typ Dane wyjściowe Rozdzielczość 5µA Liniowość / dokładność Wsp. temperaturowy ma HART (pasywne) Przepływ objętościowy, masowy, normalny obj., energia całkowita / netto, FAD, gęstość, temperatura (wewn. czujnik), ciśnienie, częstotliwość wirów, prędk. liniowa 0,1% (odczytu) Sygnał błędu Wg NE 43 Opis używanych skrótów Obciążenie HART 50 ppm/k (typowy), 100 ppm/k (maks.) U ext = napięcie zewn.; R L = obciążenie + rezystancja Minimum 0 Ω; maksimum R L = ((U ext - 12 VDC) / 22 ma) Nowelizacja HART ID producenta Kod typu urządzenia Wymagania systemowe Operacja multidrop Wyjście binarne Funkcja Typ Wsp. temperaturowy Prąd szczątkowy Szer. impulsu Protokół HART poprzez wyj. prądowe pasywne Tryb sekwencji Urządzenie catch (0x45) (0xCD) Obc. min. 250 Ω 4mA Impuls, częstotl., status, łącznik krańc. Pasywne Czujnik zbliżeniowy wg DIN EN (czujnik NAMUR) lub wyj. sygnał impulsowy wg VDI/VDE 2188 (kategoria 2) 50 ppm/k < 0,2 ma przy 32 V (R i = 180 kω) 0, ms 13

14 2 Dane techniczne OPTISWIRL 4200 Wyjście impulsowe Dane wyjściowe Częstość impulsów Zasilanie Wyjście częstotl. Dane wyjściowe Maks. częstotl. Wyjście statusowe Dane wyjściowe Łącznik krańcowy Dane wyjściowe Obj,. masa, obj. norm., energia całk./netto Maks imp./s Nie-Ex: 24 VDC jako NAMUR lub otw. < 1 ma, maks. 36 V, zamkn. 120 ma, U < 2 V Ex: 24 VDC jako NAMUR lub otw. < 1 ma, maks. 30 V, zamkn. 120 ma, U < 2 V Przepływ objętościowy, masowy, normalny obj., energia całkowita / netto, FAD, gęstość, temperatura (wewn. czujnik lub z czujnika zewn.), ciśnienie, częstotliwość wirów, prędk. liniowa, entalpia właśc., właśc. poj. cieplna, liczba Re 1000 Hz Status wg NE 107 (F, S, C), przepełn. sumatora przepływu, sumatora energii, typ medium (dla aplikacji na parze) Przepływ objętościowy, masowy, normalny obj., obj., masa, obj. norm., moc całkowita / netto, energia całkowita / netto, FAD, gęstość, temperatura (wewn. czujnik lub z czujnika zewn.), ciśnienie, częstotliwość wirów, prędk. liniowa, entalpia właśc., właśc. poj. cieplna, liczba Re Wejście prądowe Typ ma (pasywne) Rozdzielczość 6µA Liniowość / dokładność 0,1% (odczytu) Wsp. temperaturowy 100 ppm/k (typowy), 200 ppm/k (maks.) Spadek napięcia 10 V Dopuszczenia i certyfikaty ATEX IECEx QPS (USA & Canada) ATEX II2 G - Ex ia IIC T6...T2 Gb ATEX II2 G - Ex d ia IIC T6...T2 Gb ATEX II3 G - Ex na IIC T6...T2 Gc ATEX II2 D - Ex tb IIIC T70 C Db IECEx - Ex ia IIC T6...T2 Gb IECEx - Ex d ia IIC T6...T2 Gb IECEx - Ex na IIC T6...T2 Gc IECEx - Ex tb IIIC T70 C Db QPS IS Class I Div 1 (w przygotowaniu) QPS XP Class I Div 1 (w przygotowaniu) QPS NI Class I Div 2 (w przygotowaniu) QPS DIP Class II, III Div 1 (w przygotowaniu) 14

15 OPTISWIRL 4200 Dane techniczne Wymiary i wagi Wersje kołnierzowe a = 148,5 mm / 5,85" b = 85,8 mm / 3,38" c = 171,5 mm / 6,76" Opcja: Wersja z dwoma przetwornikami Wymiary wersji kołnierzowej EN [mm] Rozmiar znamionowy DN Ciśnienie znam. PN d D L H H F1R 1 H F2R 2 l l F1R 1 l F2R , , , , , , , ,4 358,8-169,3 169, , ,4 358,8-169,3 169, , ,3 358,4 358,8 169,5 169,3 169, , ,3 358,4 358,8 169,5 169,3 169, , ,3 362,3 358,4 169,3 169,5 169, , ,3 362,3 358,4 169,3 169,5 169, , ,3 368,3 362,3 169,3 169,5 169, , ,3 368,3 362,3 169,3 169,5 169, , ,3 368,3 368,3 169,3 169,5 169, , ,3 368,3 368,3 169,3 169,5 169, , ,3 380,3 368,3 169,3 169,5 169, , ,3 380,3 368,3 169,3 169,5 169, ,8 380,3 380,3 171,5 169,3 169, ,8 380,3 380,3 171,5 169,3 169, ,8 396,8 380,3 171,5 169,3 169, ,8 396,8 380,3 171,5 169,3 169,5 15

16 2 Dane techniczne OPTISWIRL 4200 Rozmiar znamionowy DN Ciśnienie znam. PN 1 F1R - pojed. redukcja 2 F2R - podw. redukcja d D L H H F1R 1 H F2R ,3 396,8 396,8 191,5 171,5 169, ,3 396,8 396,8 191,5 171,5 169, ,3 416,3 396,8 191,5 171,5 169, ,3 416,3 396,8 191,5 171,5 169, ,1 416,3 416,3 202,8 191,5 171, ,1 416,3 416,3 202,8 191,5 171, ,1 442,1 416,3 202,8 191,5 171, ,1 442,1 416,3 202,8 191,5 171, ,8 442,1 442,1 229,5 202,8 191, ,8 442,1 442,1 229,5 202,8 191, ,8 468,8 442,1 229,5 202,8 191, ,8 468,8 442,1 229,5 202,8 191, ,8 468,8 468, ,5 202, ,8 468,8 468, ,5 202, ,8 492,8 468, ,5 202, ,8 492,8 468, ,5 202,8 l l F1R 1 l F2R 2 16

17 OPTISWIRL 4200 Dane techniczne 2 Waga wersji kołnierzowej EN [kg] Rozmiar znamionowy DN Ciśnienie znam. PN 1 F1R - pojed. redukcja 2 F2R - podw. redukcja z bez F1R 1 z F1R 1 bez F2R 2 z F2R 2 bez Przetwornik ciśnienia Przetwornik ciśnienia Przetwornik ciśnienia ,1 5, ,1 6, ,9 7,3 7,2 6, ,9 9,3 9,7 9, ,8 10,2 9,7 9,1 8,9 8, ,8 14,2 13,3 12,7 12,5 11, ,7 12,1 11,4 10,8 10,6 10, ,9 12,3 11,9 11,3 11,2 10, ,9 16,3 15,0 14,4 14,3 13, ,4 17,8 17,2 16,6 16,6 16, ,4 16,8 15,6 15,0 14,2 13, ,4 18,8 17,1 16,5 15,8 15, ,4 22,8 20,3 19,7 19,0 18, ,4 26,8 24,0 23,4 22,8 22, ,0 21,4 21,5 20,9 18,7 18, ,0 24,4 24,9 24,3 22,1 21, ,0 29,4 30,1 29,5 27,4 26, ,0 35,4 36,7 36,1 34,0 33, ,8 35,2 33,9 33,3 32,3 31, ,8 41,2 41,4 40,8 40,2 39, ,8 59,2 58,3 57,7 59,0 58, ,8 67,2 69,2 68,6 70,8 70, ,4 37,8 40,7 40,1 43,1 42, ,4 37,8 40,3 39,7 44,3 43, ,4 46,8 49,5 48,9 50,8 50, ,4 54,8 58,0 57,4 58,5 57, ,0 57,4 63,1 62,5 59,8 59, ,0 58,4 64,7 64,1 61,5 60, ,0 74,4 78,5 77,9 76,8 76, ,0 92,4 96,3 95,7 96,1 95, ,3 75,7 81,1 80,5 85,8 85, ,8 82,2 87,6 87,0 92,9 92, ,3 98,7 105,1 104,5 113,0 112, ,1 127,5 132,0 131,4 143,2 142,6 Waga dla przetwornika w wersji podwójnej + 3,2 kg / 7,05 lb 17

18 2 Dane techniczne OPTISWIRL 4200 Wymiary wersji kołnierzowej ASME B16.5 a = 148,5 mm / 5,85" b = 85,8 mm / 3,38" c = 171,5 mm / 6,76" Wymiary wersji kołnierzowej ASME B16.5 [mm] Rozmiar znamionowy DN Ciśnienie znam. Klasa d D L H H F1R 1 H F2R 2 l l F1R 1 l F2R 2 ½ , ,3 - - ½ , ,3 - - ½ , , ,4 358,8-169,3 169, ,4 358,8-169,3 169, ,4 358,8-169,3 169,3-1½ ,3 358,4 358,8 169,5 169,3 169,3 1½ ,3 358,4 358,8 169,5 169,3 169,3 1½ ,3 358,4 358,8 169,5 169,3 169, ,3 362,3 358,4 169,5 169,5 169, ,3 362,3 358,4 169,5 169,5 169, ,3 362,3 358,4 169,5 169,5 169, ,3 368,3 362,3 169,3 169,5 169, ,3 368,3 362,3 169,3 169,5 169, ,3 368,3 362,3 169,3 169,5 169, ,8 380,3 368,3 171,5 169,3 169, ,8 380,3 368,3 171,5 169,3 169, ,8 380,3 368,3 171,5 169,3 169, ,3 396,8 380,3 191,5 171,1 169, ,3 396,8 380,3 191,5 171,1 169, ,3 396,8 380,3 191,5 171,1 169,3 18

19 OPTISWIRL 4200 Dane techniczne 2 Rozmiar znamionowy DN 1 F1R - pojed. redukcja 2 F2R - podw. redukcja Waga wersji kołnierzowej ASME B16.5 [kg] Rozmiar znamionowy DN Ciśnienie znam. Klasa ,1 416,3 396,8 202,8 191,5 171, ,1 416,3 396,8 202,8 191,5 171, ,8 442,1 416,3 229,5 202,8 191, ,8 442,1 416,3 229,5 202,8 191, ,8 468,8 442,1 255,0 229,5 202, ,8 468,8 442,1 255,0 229,5 202,8 Ciśnienie znam. Klasa d D L H H F1R 1 H F2R 2 l l F1R 1 l F2R 2 z bez F1R z F1R bez F2R z F2R bez Przetwornik ciśnienia Przetwornik ciśnienia Przetwornik ciśnienia ½ 150 5,1 4, ½ 300 5,5 4, ½ 600 5,7 5, ,8 6,2 6,6 6, ,8 7,2 7,6 7, ,1 7,5 7,9 7, ½ 150 8,9 8,3 8,6 8,0 7,7 7,1 1½ ,0 10,4 10,9 10,3 10,0 9,4 1½ ,0 11,4 11,8 11,2 11,0 10, ,6 11,0 11,0 10,4 10,3 9, ,0 12,4 12,6 12,0 11,9 11, ,5 13,9 14,0 13,4 13,4 12, ,4 19,8 16,9 16,3 15,6 15, ,4 22,8 20,4 19,8 19,2 18, ,4 23,8 22,9 22,3 21,8 21, ,0 23,4 25,3 24,7 22,7 22, ,0 31,4 33,9 33,3 31,2 30, ,0 40,4 44,1 43,5 41,2 40, ,8 36,2 37,8 37,2 36,9 36, ,8 51,2 56,1 55,5 55,8 55, ,8 76,2 79,8 79,2 82,6 82, ,6 50,0 48,8 48,2 52,5 51, ,4 74,8 72,2 71,6 78,1 77, ,0 74,4 75,2 74,6 73,9 73, ,0 106,4 112,4 111,8 113,5 112, ,0 106,4 109,8 109,2 120,4 119, ,0 151,4 165,4 155,8 171,7 171,1 19

20 2 Dane techniczne OPTISWIRL 4200 Wymiary wersji kołnierzowej ASME B16.5 [cale] a = 135 mm / 5,32" b = 108 mm / 4,26" c = 184 mm / 7,25" Wymiary wersji kołnierzowej ASME B16.5 [cale] Rozmiar znamionowy DN Ciśnienie znam. Klasa d D L H H F1R 1 H F2R 2 l l F1R 1 l F2R 2 ½ 150 0,63 3,5 7,9 14, , ½ 300 0,63 3,7 7,9 14, , ½ 600 0,40 3,7 7,9 14, , ,1 4,3 7,9 14,1 14,1-6,67 6, ,1 4,9 7,9 14,1 14,1-6,67 6, ,0 4,9 7,9 14,1 14,1-6,67 6,67-1½ 150 1,6 4,9 7,9 14,3 14,1 14,1 6,67 6,67 6,67 1½ 300 1,6 6,1 7,9 14,3 14,1 14,1 6,67 6,67 6,67 1½ 600 1,5 6,1 7,9 14,3 14,1 14,1 6,67 6,67 6, ,1 5,9 7,9 14,5 14,3 14,1 6,67 6,67 6, ,1 6,5 7,9 14,5 14,3 14,1 6,67 6,67 6, ,9 6,5 7,9 14,5 14,3 14,1 6,67 6,67 6, ,1 7,5 7,9 15,0 14,5 14,3 6,67 6,67 6, ,1 8,3 7,9 15,0 14,5 14,3 6,67 6,67 6, ,9 8,3 7,9 15,0 14,5 14,3 6,67 6,67 6, ,0 9,1 9,8 15,7 15,0 14,5 6,76 6,67 6, ,0 10 9,8 15,7 15,0 14,5 6,76 6,67 6, ,8 11 9,8 15,7 15,0 14,5 6,76 6,67 6, , ,4 15,6 15,0 7,54 6,76 6, , ,4 15,6 15,0 7,54 6,76 6, , ,4 15,6 15,0 7,54 6,76 6,67 20

21 OPTISWIRL 4200 Dane techniczne 2 Rozmiar znamionowy DN 1 F1R - pojed. redukcja 2 F2R - podw. redukcja Waga wersji kołnierzowej ASME B16.5 [lb] Rozmiar znamionowy DN Ciśnienie znam. Klasa , ,4 16,4 15,6 8,0 7,54 6, , ,4 16,4 15,6 8,0 7,54 6, ,5 17,4 16,4 9,04 8,0 7, ,5 17,4 16,4 9,04 8,0 7, ,4 18,5 17,4 10,0 9,04 8, ,4 18,5 17,4 10,0 9,04 8,0 Ciśnienie znam. Klasa d D L H H F1R 1 H F2R 2 l l F1R 1 l F2R 2 z bez F1R z F1R bez F2R z F2R bez Przetwornik ciśnienia Przetwornik ciśnienia Przetwornik ciśnienia ½ , ½ ½ ,6 13, ,8 15, ,4 16, ½ ,0 17,6 17,0 15,7 1½ ,3 22,9 24,0 22,7 22,1 20,7 1½ ,5 25,1 26,0 24,7 24,1 22, ,6 24,3 24,3 22,9 22,7 21, ,7 27,3 27,8 26,5 26,2 24, ,0 30,7 30,9 29,6 29,6 28, ,0 43,7 37,3 36,0 34,4 33, ,6 50,3 45,0 43,7 42,3 41, ,8 52,5 50,5 49,2 48,1 46, ,9 51,6 55,8 54,5 50,1 48, ,6 69,3 74,8 73,4 68,8 67, ,4 89,1 97,3 95,9 91,0 89, ,2 79,8 83,4 82,0 81,4 80, ,2 112,9 123,7 122,4 123,1 121, ,4 168, ,7 182,2 181, ,6 110,3 107,6 106,3 115,8 114, ,3 165,0 159,2 157,9 172,2 171, ,4 164,1 165,9 164,5 163,0 161, ,0 234,7 247,9 246,6 250,3 249, ,0 234,7 242,2 240,8 265,5 264, ,2 333,9 364,8 343,6 378,7 377,4 21

22 2 Dane techniczne OPTISWIRL Wersja bezkołnierzowa a = 133 mm / 5,24" b = 105 mm / 4,13" c = 179 mm / 7,05" Wymiar H x 2 Waga: + 2,8 kg / 6,2 lb Wersja bezkołnierzowa EN Rozmiar znamionowy Ciśnienie znam. Wymiary [mm] Waga [kg] DN PN d D L H l z bez Przetwornik ciśnienia ,25 4,1 3, ,25 4,9 4, ,5 5,5 4, ,5 6, ,25 8,8 8, ,5 10,1 9,5 22

23 OPTISWIRL 4200 Dane techniczne 2 a = 135 mm / 5,32" b = 108 mm / 4,26" c = 184 mm / 7,25" Wersja bezkołnierzowa ASME Rozmiar znamionowy Ciśnienie znam. Wymiary [cale] Waga [lb] NPS Klasa d D L H l z bez Przetwornik ciśnienia ½ 150 0,63 1,77 2,56 10,43 6,82 9,04 7,72 ½ 300 0,63 1,77 2,56 10,43 6,82 9,04 7,72 ½ 600 0,55 1,77 2,56 10,43 6,82 9,04 7, ,94 2,56 2,56 10,43 6,82 10,8 9, ,94 2,56 2,56 10,43 6,82 10,8 9, ,94 2,56 2,56 10,43 6,82 10,8 9,48 1½ 150 1,5 3,23 2,56 10,63 6,87 12,13 10,8 1½ 300 1,5 3,23 2,56 10,63 6,87 12,13 10,8 1½ 600 1,5 3,23 2,56 10,63 6,87 12,13 10, ,97 4,02 2,56 10,83 6,87 14,55 13, ,97 4,02 2,56 10,83 6,87 14,55 13, ,97 4,02 2,56 10,83 6,87 14,55 13, ,91 5,31 2,56 11,42 6,82 19,4 18, ,91 5,31 2,56 11,42 6,82 19,4 18, ,91 5,31 2,56 11,42 6,82 19,4 18, ,82 6,22 2,56 12,21 6,95 22,27 20, ,82 6,22 2,56 12,21 6,95 22,27 20, ,82 6,22 2,56 12,21 6,95 22,27 20,94 23

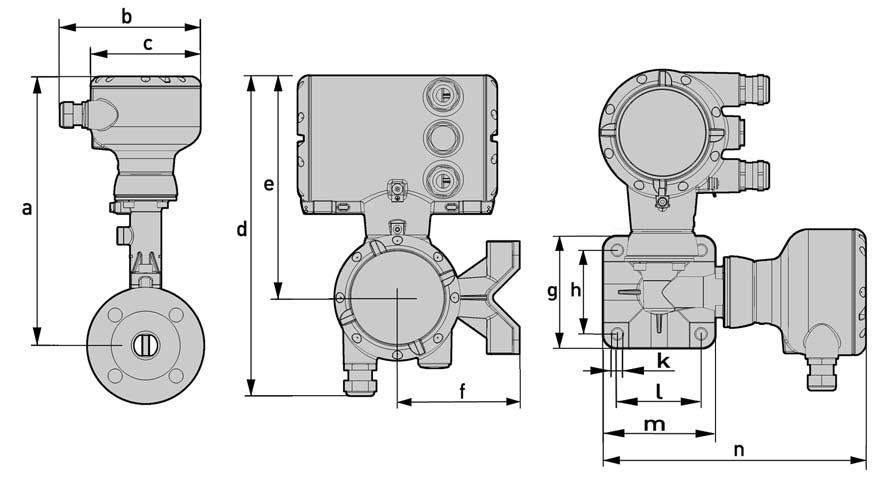

24 2 Dane techniczne OPTISWIRL Wymiary wersji rozdzielonej Wymiar a Wersja bez- i kołnierzowa Wersja kołnierza DN NPS ½ 1 1½ [mm] 315,7 315,2 319,2 235,2 337,2 353,7 373,2 398,9 425,7 449,7 ["] 12,5 12,4 12,6 12,8 13,3 14,0 14,7 15,7 16,8 17,7 Wymiar a F1/2R Wersja kołnierza DN NPS ½ 1 1½ F1R 1 [mm] - 315,7 315,2 319,2 325,2 337,2 353,7 373,2 398,9 425,7 F1R 1 ["] - 12,4 12,4 12,6 12,8 13,3 13,9 14,7 15,7 16,8 F2R 2 [mm] ,7 315,2 319,2 325,2 337,2 353,7 373,2 398,9 F2R 2 ["] ,4 12,4 12,6 12,8 13,3 13,9 14,7 15,7 1 F1R - poj. redukcja - 2 F2R - podw. redukcja Wymiary b...n b c d e f g h j k l m n [mm] ["] 5,46 4,25 10,9 7,53 4,14 3,82 2,84 4,25 0,35 2,84 3,82 8,90 24

25 OPTISWIRL 4200 Dane techniczne Tabele zakresu przepływu Zakresy pomiarowe Rozmiar znamionowy Q min Q max Q min Q max DN - EN NPS - ASME B16.5 [m 3 /h] [gph] Woda 15 3/8 0,36 5,07 95, ,81 11, ½ 2,04 28, ,53 49, ,74 108, ,30 186, ,13 421, ,61 792, , , Wartości bazują na wodzie +20 C / +68 F Powietrze 15 3/8 4,34 32, ,77 114, ½ 24,50 326, ,41 565, , , , , Wartości bazują na powietrzu +20 C / +68 F oraz 1,013 bara / 14,7 psia i gęstości 1,204 kg/m 3 / 0,0751 lb/ft 3 25

26 2 Dane techniczne OPTISWIRL 4200 Zakres pomiarowy - para nasycona: barg Ciśnienie względne [barg] 1 3,5 5,2 7 Gęstość [kg/m³] 1,134 2,419 3,272 4,166 Temperatura [ C] 120,4 148,0 160,2 170,5 Natężenie przepływu min maks min maks min maks min maks DN EN NPS ASME B16.5 Zakres pomiarowy - para nasycona: 10, barg [kg/h] [kg/h] [kg/h] [kg/h] 15 3/8 5,07 36,94 7,41 78,8 8,62 106,6 9,73 135, ,42 129,3 16,68 275,8 19,40 373,0 21,88 474,9 40 1½ 28,63 370,4 41,87 790,3 48, , ,56 641,3 72, , , , , , , , , , , , , , , , Ciśnienie względne [barg] 10, ,5 20 Gęstość [kg/m³] 5,883 7,588 9,304 10,53 Temperatura [ C] 186,1 198,3 208,5 214,9 Natężenie przepływu min maks min maks min maks min maks DN EN NPS ASME B16.5 [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 15 3/8 12,77 191,6 16,48 247,2 20,20 303,1 22,87 343, ,01 670,6 29,54 857,0 32,71 954,8 34, ½ 66, , , , , , , , , , , , , , , , ,

27 OPTISWIRL 4200 Dane techniczne 2 Zakres pomiarowy - para nasycona: psig Ciśnienie względne [psig] Gęstość [lb/ft³] 0,0721 0,1496 0,2033 0,2564 Temperatura [ F] 249,8 297,7 320,0 337,8 Natężenie przepływu min maks min maks min maks min maks DN EN NPS ASME B16.5 Zakres pomiarowy - para nasycona: psig [lb/h] [lb/h] [lb/h] [lb/h] [lb/h] 15 3/8 11,09 81,44 16,42 173,7 19,05 235,0 21,59 299, ,95 285,0 36,95 608,1 42,86 822,4 48, ½ 62,55 816,7 92, , , , , , , , , , , , , , , , Ciśnienie względne [psig] Gęstość [lb/ft³] 0,3626 0,4682 0,5727 0,6781 Temperatura [ F] 365,9 387,9 406,0 421,7 Natężenie przepływu min maks min maks min maks min maks DN EN NPS ASME B16.5 [lb/h] [lb/h] [lb/h] [lb/h] [lb/h] 15 3/8 28,16 422,4 36,33 544,9 44,54 668,1 50,43 756, , , , , ½ 144, , , , , , , ,3 96, , , , , ,

28 3 Instalacja OPTISWIRL Zamierzone użycie Użytkownik ponosi wyłączną odpowiedzialność za właściwe użycie urządzeń pomiarowych w odniesieniu do ich zdatności, zamierzonego przeznaczenia i odporności na korozję użytych materiałów w odniesieniu do mierzonego medium. To urządzenie należy do Grupy 1, Klasy A, jak podano w CISPR11:2009. Jest ono przeznaczone do stosowania w środowisku przemysłowym. Mogą wystąpić potencjalne trudności z zapewnieniem zgodności elektromagnetycznej w innych środowiskach, za sprawą zakłóceń przewodowych oraz bezprzewodowych. Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenie wynikłe z niepoprawnego użycia lub użycia niezgodnego z zamierzonym przeznaczeniem. Przepływomierze Vortex służą do pomiaru przepływu gazu, pary i cieczy. Urządzenia te nadają się szczególnie do pomiarów: Czyste ciecze o niskiej lepkości (< 10 cp) Węglowodory o niskiej lepkości (< 10 cp) Woda Chemikaliów o niskim współczynniku korozji Pary nasyconej Pary przegrzanej, także w zastosowaniach CIP i SIP w branży spożywczej Głowice wykonano ze stali k.o. 316 L (1.4404) lub Hastelloy C22. Należy zastosować się do danych zamieszczonych w tabelach odporności korozyjnej. Elementy przenoszące ciśnienie zaprojektowano i obliczono dla pracy statycznej, uwzględniając maksymalne ciśnienie i temperaturę. Należy uwzględnić dane z tabliczki znamionowej: PS, TS i PT (PED 97/23/EC). Nie uwzględniono sił i momentów zewnętrznych - np. pochodzących od naprężeń rurociągu. Zasadniczo, mierzony jest przepływ objętościowy i temperatura, opcjonalnie - ciśnienie. Z tych parametrów urządzenie oblicza przepływ masowy lub objętościowy znormalizowany, używając wstępnie zaprogramowanych danych o gęstości, po czym wynik wyprowadzany jest poprzez interfejsy komunikacyjne. 28

29 OPTISWIRL 4200 Instalacja 3 Znamionowe liniowe prędkości przepływu: Ciecze: DN15...DN300 V min : 0,25 m/s 0,8 ft/s 1 V max : 10 m/s 32 ft/s 2 Gaz i para: DN15 V min : 3 m/s 10 ft/s 1 V max : 45 m/s 147 ft/s 2 DN15C V min : 3 m/s 10 ft/s 1 V max : 55 m/s 180 ft/s 2 DN25 V min : 2 m/s 6,6 ft/s 1 V max : 70 m/s 229 ft/s 2 DN25C V min : 2 m/s 6,6 ft/s 1 V max : 80 m/s 262 ft/s 2 DN40... DN300 V min : 2 m/s 6,6 ft/s 1 V max : 80 m/s 262 ft/s 2 1 Stosować wartość większą, wg ilości. 2 Stosować wartość mniejszą, wg ilości. DN15C i DN25C posiadają mocny czujnik - dla ciężkich warunków pomiaru, i wyższą maksymalną prędkość liniową w porównaniu do wersji standardowej. 29

30 3 Instalacja OPTISWIRL Warunki instalacyjne Dokładny pomiar przepływu objętościowego wymaga całkowitego wypełnienia rury pomiarowej oraz w pełni uporządkowanego profilu przepływu. Wibracje zwykle zakłócają wynik pomiaru. Dlatego należy zabezpieczyć rurociąg przed jakimikolwiek drganiami. Przed instalacją urządzenia wykonać procedury: Średnica znamionowa kołnierza rurociągu = średnica znamionowa kołnierza urządzenia! Stosować kołnierze z łagodnym przejściem - np. szyjkowe do wspawania. Dokładnie dopasować kołnierz urządzenia do kołnierza rurociągu. Sprawdzić zgodność materiału uszczelnienia z mierzonym medium. Upewnić się, że uszczelki zamontowano koncentrycznie. Uszczelka nie może wystawać do wnętrza rurociągu. Kołnierze muszą być koncentryczne. Na samym dolocie do przepływomierza nie może być kolanek, zaworów, klap itp. elementów. Urządzenia bezkołnierzowe należy instalować zużyciem pierścieni centrujących. Nie instalować urządzenia bezpośrednio za sprężarkami tłokowymi lub przepływomierzami ztłokiem rotorowym. Nie prowadzić kabli sygnałowych bezpośrednio przy kablach zasilających. Przy ryzyku wystapienia młota wodnego w instalacjach z parą, należy instalować separatory kondensatu. Należy unikać kawitacji wodnej. Zadaszenie ochronne Rys. 3-1: Ogólne zalecenia instalacyjne 1 Montaż poziomy 2 Montaż pionowy Przepływomierz MUSI być chroniony przed promieniowaniem słonecznym. Jako opcja - dostępny jest daszek przeciwsłoneczny. 30

31 OPTISWIRL 4200 Instalacja Pomiar cieczy - nie stosować takiej instalacji Rys. 3-2: Górne zagięcie rurociągu Zabronione: instalowanie w górnym zagięciu rurociągu 1 z powodu ryzyka obecności pęcherzyków powietrza 2. Pęcherzyki powietrza - możliwe udary ciśnienia i niedokładny pomiar. Rys. 3-3: Spadek rurociągu i wylot swobodny Instalowanie na spadku rurociągu 3 lub na wylocie swobodnym 4. Ryzyko częściowego wypełnienia rurociągu i niedokładnego pomiaru. 31

32 3 Instalacja OPTISWIRL Pomiar gazu i pary - nie stosować takiej instalacji 1 Dolne zagięcie rury 2 Kondensat Zabronione: instalowanie w dolnym zagięciu rurociągu 1 z powodu ryzyka obecności kondensatu 2. Kondensat - możliwa kawitacja i niedokładny pomiar. W pewnych okolicznościach urządzenie może zostać zniszczone, powodując dodatkowo wyciek z rurociągu Rurociągi z zaworami regulacyjnymi Dla zapewnienia płynnego i dokładnego pomiaru, zaleca się nie instalować przepływomierza za zaworem regulacyjnym. Może to spowodować powstanie dodatkowych wirów, które zakłócą działanie przepływomierza. Rys. 3-4: Rurociąg z zaworem regulacyjnym 1 Zalecenie: instalować przepływomierz przezd zaworem, z prostym odcinkiem 5 DN. 2 Niezalecane: instalowanie przepływomierza tuż za zaworem sterującym (możliwe zakłócające wiry). 32

33 OPTISWIRL 4200 Instalacja Zalecana pozycja montażowa Zalecana pozycja montażowa Rys. 3-5: Pozycja montażowa 1 Nad rurociągiem poziomym 2 Pod rurociągiem poziomym (niezalecane dla rurociągów z tworzącym się kondensatem). 3 na rurze pionowej 4 Rurociąg poziomy z boczną orientacją przetwornika 90. Zależnie od pozycji montażu, może zaistnieć potrzeba obrócenia wyświetlacza i/lub obudowy przetwornika. 33

34 3 Instalacja OPTISWIRL Minimalny prosty odcinek dolotowy Rys. 3-6: Odcinek dolotowy 1 Ogólnie: odcinek dolotowy bez zakłóceń 15 DN 2 Za zaworem regulacyjnym 50 DN 3 Za redukcją średnicy rurociągu 20 DN 4 Za pojedynczym kolankiem DN 5 Za podwójnym kolankiem 2x90 30 DN 6 Za podwójnym kolankiem w 3 wymiarach 2x90 40 DN 7 Odcinek wylotowy: > 5 DN Średnica znamionowa kołnierza służy do określenia minimalnej długości odcinka dolotowego i wylotowego dla zredukowanych wersji przepływomierza wirowego (Vortex): F1R oraz F2R. 34

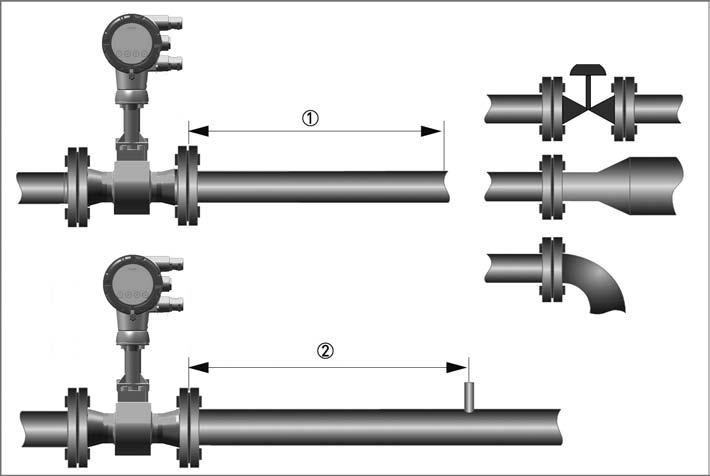

35 OPTISWIRL 4200 Instalacja Minimalny prosty odcinek wylotowy Rys. 3-7: Minimalny prosty odcinek wylotowy 1 Przed ekspanderami, kolankami, zaworami itp. 5 DN 2 Przed punktami pomiaru 5 DN Wnętrze sekcji pomiarowej musi być wolne od przeszkód i zaburzeń przepływu. Przepływomierz posiada wewnętrzny czujnik temperatury. Odległość od zewnętrznego czujnika temperatury musi wynosić 5 DN. Zaleca się stosowanie jak najkrószych głowic, celem uniknięcia zaburzeń strugi mierzonego medium. 3.5 Prostownica strugi Jeśli nie można zapewnić prostego odcinka dolotowego o wymaganej długości, zaleca się stosowanie prostownicy strugi. Prostownica montowana jest na dopływie do przepływomierza, między dwoma kołnierzami - pozwala skrócić wymagany prosty odcinek dolotowy. Rys. 3-8: Prostownica strugi 1 Prosty odcinek dolotowy do prostownicy 2 DN 2 Prostownica strugi 3 Prosty odcinek między prostownicą a przepływomierzem 8 DN 4 Minimalny prosty odcinek wylotowy 5 DN 35

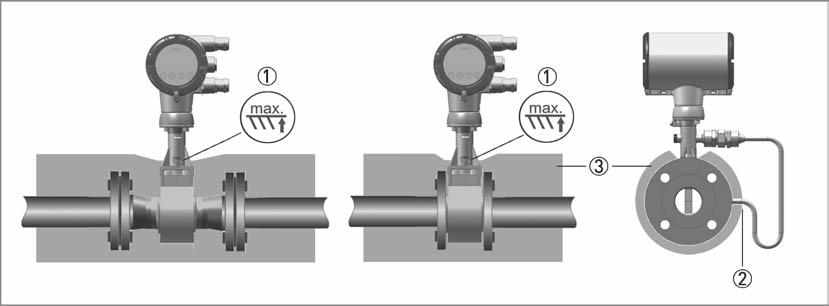

36 3 Instalacja OPTISWIRL Izolacja cieplna Dla aplikacji o temperaturze medium powyżej +160 C / +320 F zaleca się stosowanie izolacji cieplnej rurociągu, zgodnej z wytycznymi. Należy chronić elektronikę przed jej temperaturą przekraczającą +80 C / +176 F. Nie izolować cieplnie obszaru powyżej wspornika obudowy przetwornika. Izolacja cieplna 3 może sięgać jedynie do pokazanej, maksymalnej wysokości 1. Rys. 3-9: Montaż izolacji cieplnej 1 Maksymalna wysokość izolacji - do znacznika na wsporniku głowicy 2 Maksymalna grubość izolacji - do kolanka rurki impulsowej ciśnienia 3 Izolacja Izolacja cieplna 3 może sięgać jedynie do kolanka rurki impulsowej ciśnienia 2. 36

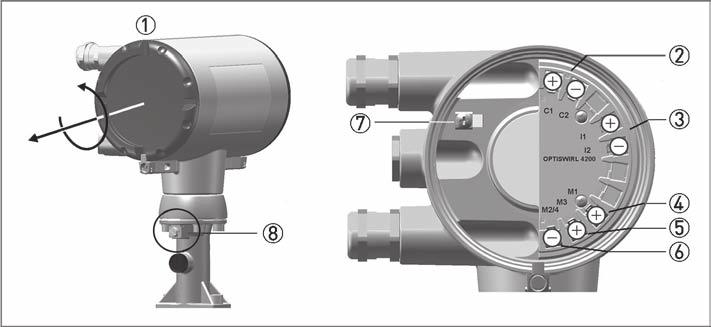

37 OPTISWIRL 4200 Przyłącza elektryczne Podłączenie przetwornika pomiarowego Prace z przyłączem elektrycznym mogą być wykonywane tylko przy odłączonym zasilaniu. Sprawdź dane dotyczące napięcia na tabliczce znamionowej! Podczas użycia wyjścia binarnego M1...M4, jako wyjścia impulsowego, dla częstotliwości powyżej 100 Hz, stosować kable ekranowane w celu zmniejszenia zakłóceń elektromagnetycznych (EMC). Rys. 4-1: Podłączenie przetwornika pomiarowego 1 Odkręcić przy pomocy klucza wieko przedziału zaciskowego. 2 Zasilanie i pętla ma przetwornika. 3 Wejście prądowe ma, - przetwornik zewnętrzny, opcja 4 Zacisk binarny M1 (prąd wysoki) 5 Zacisk binarny M3 (NAMUR) 6 Zacisk binarny M2/4, wspólne podłączenie minusa 7 Zacisk uziemienia na obudowie 8 Zacisk uziemienia na łączniku między głowicą a przetwornikiem pomiarowym. Z technicznego punktu widzenia, oba zaciski uziemienia 7 i 8 są równo skuteczne Podłączanie przetwornika pomiarowego Odkręcić wieko przedziału zaciskowego 1. Do wpustu kablowego obudowy wprowadzić kabel. Podłączyć kabel wg poniższych schematów zaciskowych. Uziemienie podłączyć do zacisku 7. Alternatywnie można użyć zacisku uziemienia 8 na łączniku między głowicą a przetwornikiem pomiarowym. Dokręcić dławiki kablowe. Założyć wieczko oraz uszczelkę idokręcić je ręcznie. Należy prawidłowo założyć czystą i nieuszkodzoną uszczelkę. 37

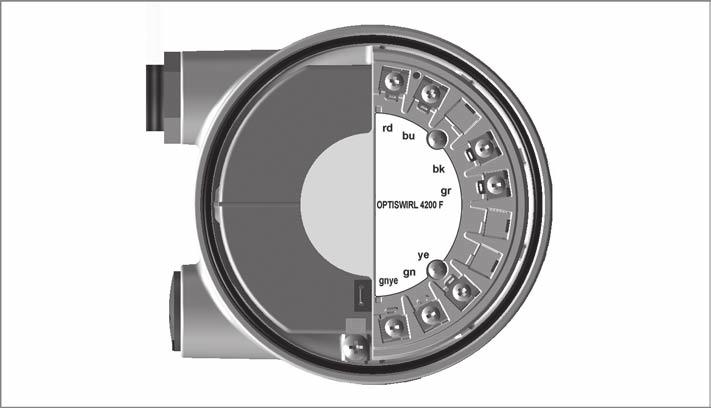

38 4 Przyłącza elektryczne OPTISWIRL Przyłącza elektryczne Przetwornik jest urządzeniem 2-przewodowym z wyjściem prądowym ma. Wszystkie pozostałe wejścia i wyjścia są pasywne i zawsze wymagają dodatkowego zasilania. 4.3 Podłączenie wersji rozdzielonej Zaciski w puszce łączeniowej głowicy oraz przetwornika naściennego są konstrukcyjnie identyczne. Kolory przewodów kabla łączeniowego Zaciski rd bu bk gr ye gn gnye Kolor przewodu czerwony niebieski czarny szary żółty zielony Ekranowanie 38

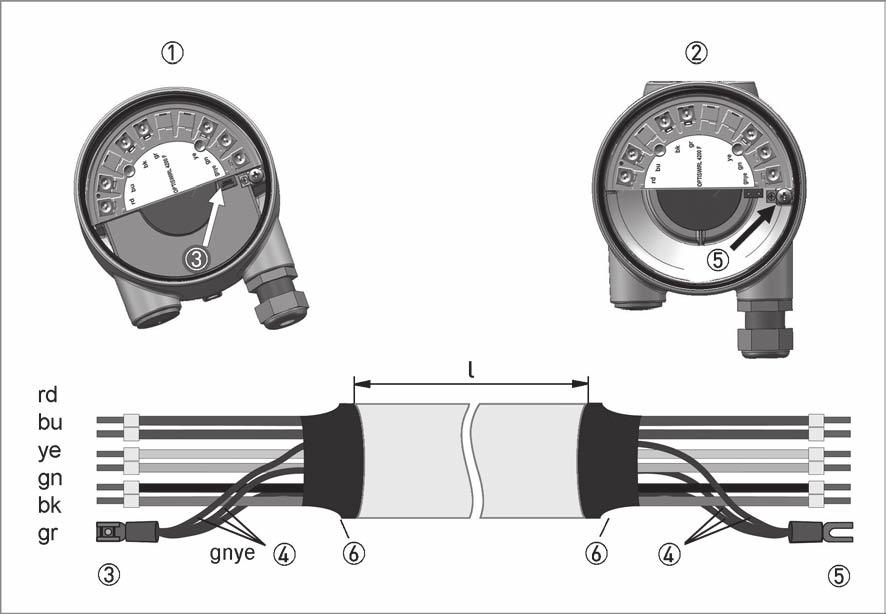

39 OPTISWIRL 4200 Przyłącza elektryczne 4 Rys. 4-2: Podłączenie wersji rozdzielonej 1 Podłączenie zacisków głowicy 2 Podłączenie zacisków przetwornika 3 Ekran zacisków głowicy 4 Ekranowanie drutów (z izolacją termokurczliwą) 5 Zacisk widelcowy ekranu po stronie przetwornika 6 Rurki termokurczliwe Maksymalna długość kabla 50 m / 164 ft Kabel można łatwo skrócić. Potem należy wykonać wszystkie podłączenia. Ekranowanie 4 należy poprawnie podłączyć do obu zacisków 3 oraz 5. Zewnętrznego ekranu kabla nie wolno podłączać do żadnego zacisku. 39

40 5 Formularz zamówienia OPTISWIRL 4200 Dane urządzenia Wymiar znamion. przył.: Ciśnienie znam.: Pow. czołowa: Materiał rurociągu: Dane znamionowe Dane kontaktowe Możesz znacznie przyspieszyć wsparcie, dostarczając nam podstawowych informacji. Proszę wysłać tę stronę faksem. Skontaktujemy się tak szybko, jak będzie to możliwe. Typ przyłącza: _ Kołnierz _ Bez kołnierza Konstrukcja: _ Zwarta _ Rozdzielna, dł. kabla 5 m / 16,4 ft _ Rozdzielna, dł. kabla 50 m / 164 ft Wyświetlacz: _ Z _ Bez Dopuszczenie: _ Nie Ex _ ATEX II2 G - Ex ia IIC T6 _ ATEX II2 G - Ex d ia IIC T6 _ ATEX II3 G - Ex na IIC T6 _ ATEX II2 D - Ex tb IIIC T70 C Db _ IECEx - Ex ia IIC T6 _ IECEx - Ex d ia IIC T6 _ IECEx - Ex na IIC T6 _ IECEx - Ex tb IIIC T70 C Db Produkt: Ciśnienie robocze: Ciśnienie znamion.: Temperatura robocza: Temperatura znamion.: Gęstość robocza: Lepkość: Zakres pomiarowy: Komentarze: Firma: Osoba do kontaktu: Numer telefonu: Numer faksu: _ QPS IS US/C _ QPS XP US/C _ QPS DIP US/C _ QPS NI US/C 40
