Zawór równoważąco-regulacyjny niezależny od ciśnienia FLOWMATIC

Transkrypt

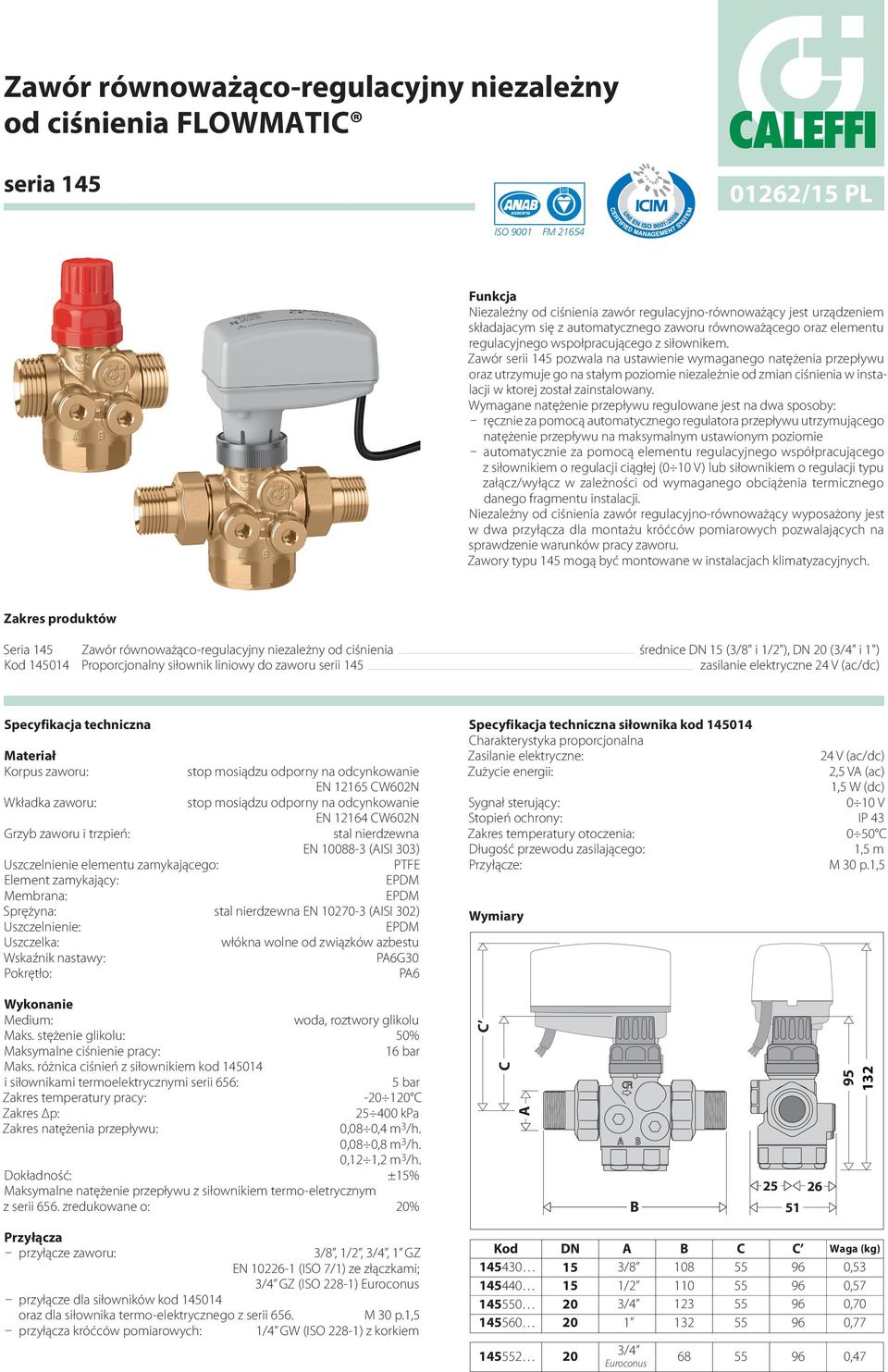

1 Zawór równoważącoregulacyjny niezależny od ciśnienia FLOWMTIC seria 145 CCREDITED ISO 9001 FM / PL Funkcja Niezależny od ciśnienia zawór regulacyjnorównoważący jest urządzeniem składajacym się z automatycznego zaworu równoważącego oraz elementu regulacyjnego wspołpracującego z siłownikem. Zawór serii 145 pozwala na ustawienie wymaganego natężenia przepływu oraz utrzymuje go na stałym poziomie niezależnie od zmian ciśnienia w instalacji w ktorej został zainstalowany. Wymagane natężenie przepływu regulowane jest na dwa sposoby: ręcznie za pomocą automatycznego regulatora przepływu utrzymującego natężenie przepływu na maksymalnym ustawionym poziomie automatycznie za pomocą elementu regulacyjnego współpracującego z siłownikiem o regulacji ciągłej (0 V) lub siłownikiem o regulacji typu załącz/wyłącz w zależności od wymaganego obciążenia termicznego danego fragmentu instalacji. Niezależny od ciśnienia zawór regulacyjnorównoważący wyposażony jest w dwa przyłącza dla montażu króćców pomiarowych pozwalających na sprawdzenie warunków pracy zaworu. Zawory typu 145 mogą być montowane w instalacjach klimatyzacyjnych. Zakres produktów Seria 145 Zawór równoważącoregulacyjny niezależny od ciśnienia średnice DN (3/8" i 1/2"), DN (3/4" i 1") Kod Proporcjonalny siłownik liniowy do zaworu serii 145 zasilanie elektryczne 24 V (ac/dc) Specyfikacja techniczna Materiał Korpus zaworu: stop mosiądzu odporny na odcynkowanie EN CW602N Wkładka zaworu: stop mosiądzu odporny na odcynkowanie EN CW602N Grzyb zaworu i trzpień: stal nierdzewna EN 0883 (ISI 303) Uszczelnienie elementu zamykającego: PTFE Element zamykający: EPDM Membrana: EPDM Sprężyna: stal nierdzewna EN 03 (ISI 302) Uszczelnienie: EPDM Uszczelka: włókna wolne od związków azbestu Wskaźnik nastawy: P6G30 Pokrętło: P6 Specyfikacja techniczna siłownika kod Charakterystyka proporcjonalna Zasilanie elektryczne: 24 V (ac/dc) Zużycie energii: 2,5 V (ac) 1,5 W (dc) Sygnał sterujący: 0 V Stopień ochrony: IP 43 Zakres temperatury otoczenia: 0 50 C Długość przewodu zasilającego: 1,5 m Przyłącze: M 30 p.1,5 Wymiary Wykonanie Medium: woda, roztwory glikolu Maks. stężenie glikolu: 50% Maksymalne ciśnienie pracy: 16 bar Maks. różnica ciśnień z siłownikiem kod i siłownikami termoelektrycznymi serii 656: 5 bar Zakres temperatury pracy: 1 C Zakres Δp: 400 kpa Zakres natężenia przepływu: 0,4 m 3 /h. m 3 /h. 1,2 m 3 /h. Dokładność: ±% Maksymalne natężenie przepływu z siłownikiem termoeletrycznym z serii 656. zredukowane o: % C C B Przyłącza przyłącze zaworu: przyłącze dla siłowników kod oraz dla siłownika termoelektrycznego z serii 656. przyłącza króćców pomiarowych: 3/8, 1/2,, 1 GZ EN 21 (ISO 7/1) ze złączkami; GZ (ISO 21) M 30 p.1,5 1/4 GW (ISO 21) z korkiem Kod DN B C C Waga (kg) / , / , , , ,47

2 Zasada działania: Niezależny od ciśnienia zawór regulacyjnorównoważący jest przeznaczony do regulacji natężenia przepływu cieczy, która jest: regulowana zgodnie z wymaganiami części układu regulowanego przez to urządzenie; stała bez względu na zmiany różnicy ciśnień w układzie. b) Zawór regulacyjny (B) reguluje natężenie przepływu G poprzez zmianę ustawienia sekcji regulacyjnej. Zmiana ustawienia sekcji regulacyjnej ma wpływ na wartość współczynnika (Kv) zaworu regulacyjnego, która pozostaje stała w zależności od: zadanej nastawy wstępnej wartości zdefiniowanej przez aktualną pozycję siłownika. Schemat pracy urządzenia jest przedstawiony poniżej: B p 1 p 2 p 3 B Gdzie: p1 = ciśnienie przed zaworem p2 = ciśnienie pośrednie p3 = ciśnienie za zaworem (p1 p3) = łączna Δp zaworu Simone B W skrócie Ponieważ G = Kv x Δp poprzez ręczne lub automatyczne ustawienie zaworu regulacyjnego B, można ustawić wartość Kv, a w rezultacie wartość G; po ustawieniu wartości G pozostaje ona stała dzięki działaniu automatycznego zaworu rownoważącego () reagującego na zmiany ciśnienia w układzie. Dla G (mutrzymania 3 /h) stałego natężenia przepływu czynnika niezależnie od zmian ciśnienia w instalacji całkowity spadek ciśnienia Δp (p1 p3) musi mieścić się w zakresie pomiędzy minimalną wymaganą wartością Δp (patrz wykres charakterystyki pracy zaworu ) oraz maksymalną wartoscią, która wynosi 400 kpa. G G 8 G 6 G p 1 p 3 G 81 p2 G 6 kpa 30 kpa 400 kpa (kpa) a) utomatyczny zawór równoważący () reguluje Δpi (p2 p3) utrzymując go na stałym poziomie w obrębie zaworu regulacyjnego (B) w sposób automatyczny (równoważąc siłę generowaną przez ciśnienie różnicowe za pomocą odpowiednio skalibrowanej sprężyny). W przypadku wzrostu różnicy ciśnienia (p1 p3) wbudowany w urządzeniu regulator różnicy ciśnienia przymyka tłok, tym samy utrzymując róznicę ciśnienia (p2 p3) na stałym poziomie co zapewnia utrzymanie ustawionego wymaganego natężenia przepływu. G 1 kpa 30 kpa 400 kpa Dokładność (kpa) + % G X % + % G X % kpa 30 kpa 400 kpa Δp (kpa) kpa 30 kpa 400 kpa Δp (kpa)

3 Konstrukcja Elementy wykonane z mosiądzu odpornego na wypłukiwanie cynku oraz stali nierdzewnej Korpus zaworu (1) oraz wkładka zaworu (2), wykonane są ze stopu mosiądzu o bardzo wysokiej odporności na odcynkowanie. Sprężyna zaworu (3), grzyb zaworu (5) oraz trzpień (4) wykonane są ze stali nierdzewnej. Materiały zastosowane do produkcji zapobiegają korozji oraz zapewniają długotrwałą, niezawodną, precyzyjną pracę zaworu. Zawory mogą pracować z najczęściej używanymi w systemach klimatyzacyjnych roztworami glikolu Element zamykający z EPDM Element zamykający wykonany z EPDM (6) zapewnia całkowite uszczelnienie w przypadku zamknięcia zaworu. Kompaktowe praktyczne rozwiązanie Łatwe w montażu urządzenie o niewielkich rozmiarach. Element zabezpieczający pokrętło nastawcze (7) może w prosty sposób zostać usunięty w celu wykonania nastawy bądź w celu montażu siłownika. 5 3 Króćce pomiarowe Zawór wyposażony jest w przyłącza dla montażu króćców pomiarowych (kod 0000) (8) umieszczone przed i za częścią regulacyjno równoważacą. Współpraca z siłownikami Zawór przystosowany jest do pracy z siłownikiem proporcjonalnym o charakterystyce liniowej (kod ). Przy zastosowaniu tego typu siłownika możliwa jest precyzyjna regulacja ilości czynnika w zależności od wymaganego obciążenia termicznego układu. Króćce pomiarowe należy wkręcić przed zamontowaniem zaworu w instalacji. Podczas pracy instalacji za pomocą króćców pomiarowych można zmierzyć aktualny spadek ciśnienia na zaworze (przy użyciu urządzenia do pomiarów przepływu kod /6) (9). W celu sprawdzenia wymaganego nastawionego natężenia przepływu należy porównać zmierzoną wartość ciśnienia różnicowego z zakresem wymaganego ciśnienia różnicowego. Odcięcie Pokrętło dostarczane wraz z zaworem umożliwia całkowite odcięcie przepływu w miejescu instalacji zaworu. 8 9 lternatywnie możliwa jest współpraca zaworu z siłownikiem termoelektrycznym typu z serii 656 w przypadku zastosowania uproszczonego systemu regulacji temperaturowej. Instalacja Zawór bez zamontowanego siłownika może być instalowany w dowolnej pozycji. W przypadku montażu wraz z siłownikiem niedozwolone jest montowanie zaworu siłownikiem w dół.

4 Procedura regulacji Regulacja maksymalnego natężenia przepływu Odkręcić zatyczkę zabezpieczającą, aby uzyskać dostęp do pokrętła regulacyjnego maksymalnego natężenia przepływu (). Nastawę pokrętła wykonuję się za pomocą klucza płaskiego. Pokrętło regulacyjne posiada stopniową skalę. Każdy z stopni skali odpowiada 1/ maksymalnego dostępnego natężenia przepływu, który jest także zaznaczony na skali (11). W celu wykonania nastawy należy obrócić pokrętło regulacyjne 12 do pozycji liczbowej odpowiadającej żądanemu natężeniu przepływu (obliczeniowe natężenie przepływu), odwołując się do Tabeli regulacji natężenia przepływu w broszurze technicznej. Punktem odniesiena dla wykonania nastawy jest wycięcie (12) znajdujące się na korpusie zaworu. Obracanie pokrętła regulacyjnego (), które określa numer związany z Pozycją regulacji, powoduje zwiększenie/zmniejszenie przekroju otworu sekcji regulacyjnej (13). Stąd, każdy przekrój otworu ustawiony na nakrętce regulacyjnej odpowiada konkretnej wartości Gmax x. 13 Nastawa regulacyjna 8 6 Gmax x Gmax Gmax 8 Gmax Gmax 1 12 kpa 30 kpa 400 kpa Δp (kpa) utomatyczna regulacja natężenia przepływu za pomocą siłownika i zewnętrznego regulatora Po ustawieniu maksymalnego natężenia przepływu zamontować siłownik (0 V) kod (14) na zaworze. Za pomocą sygnału z zewnętrznego regulatora, siłownik może automatycznie regulować natężenie przepływu od maksymalnej ustawionej wartości (Np.: Gmax 8 ) do wartości minimalnej odpowiednio do aktualnego obciążenia cieplnego. Siłownik powoduje przemieszczanie się trzpienia regulacyjnego (4) w pionie. To powoduje zwiększenie/zmniejszenie przekroju otworu sekcji regulacyjnej przez wewnętrzny element zamykający (). Na przykład, jeśli maksymalne natężenie przepływu zostało ustawione w pozycji 8, natężenie przepływu można regulować automatycznie za pomocą siłownika od Gmax 8 do położenia całkowitego zamknięcia (brak przepływu) Krzywa regulacji natężenia przepływu Krzywa regulacji zaworu ma charakter liniowy. Zwiększenie lub zmniejszenie przekroju otworu sekcji regulacyjnej jest wprost proporcjonalne do zwiększenia lub zmniejszenia współczynnika przepływu urządzenia Kv. Liniowy charakter regulacji daje następujące korzyści: natężenie przepływu może być precyzyjnie regulowane do wartości średnich lub częściowych, które można w pełni kontrolować na drodze modulacji dla optymalnego śledzenia zmian obciążenia cieplnego; automatyczna i wspomagana serwomechanizmem regulacja jest realizowana za pomocą siłowników 0 V, które są powszechnie używane w tego typu urządzeniach. Gmax 8 75% Gmax 8 50% Gmax 8 % Kv max (V) Δp (kpa) % otwarcia

5 Tabela nastaw Nastawa regulacyjna Kod kolor pokretła/ zakres G H40 m 3 /h H80 0 m 3 /h H40 m 3 /h H80 0 m 3 /h H40 m 3 /h H80 0 m 3 /h H2 1, m 3 /h H40 m 3 /h H80 0 m 3 /h H2 1, m 3 /h H40 m 3 /h H80 0 m 3 /h H2 1, m 3 /h DN Rozmiar 3/8 3/8 1/2 1/ Minimalne wymagane ciśnienie różnicowe Dla poprawnego doboru pomp obiegowych należy uwzglednić minimalne ciśnienie różnicowe wymagane dla prawidłowej pracy zaworu oraz straty liniowe i miejscowe ciśnienia w obiegu krytycznym instalacji.,5,5,5,5,5,5,5,5,5,5,5,5,5 0,6 0,6 0,6,5,5,5,5,5,5,5,5 8,5,5 8,5,5 8,5,5 4,5 8,5,5 4,5 8,5,5 4,5,5 0,96,5 0,96,5 0,96,5,5 1,08,5 1,08,5 1,08, ,2 1,2 1,2 kcesoria 130 Elektroniczne urządzenie do pomiaru przepływu oraz ciśnienia różnicowego. Wyposażone w zawory odcinające oraz złączki przyłączeniowe. Urządzenie może zostać wykorzystane do pomiarów ciśnienia różnicowego oraz regulacji zaworów równoważących. Urządzenie do pomiaru ciśnienia różnicowego komunikuje się z urządzeniem do zdalnego odczytu za pomocą Bluetooth. Wersja kompletna z urządzeniem do zdalnego odczytu wyposażonym w system operacyjny Windows Mobile lub aplikacją dla ndroida dla Tabletów i Smartfonów. Zakres pomiarowy: 0 00 kpa Maksymalne ciśnienie statyczne: 00 kpa. Zasilanie za pomoca baterii kompletne z urządzeniem do zdalnego odczytu bez urządzenia do zdalnego odczytu, z aplikacją dla systemu ndroid Para króćców do pomiaru ciśnienia/temperatury wyposażone w szybkozłączki. Korpus z mosiądzu. Uszczelnienie wykonane z EPDM. Maksymalne ciśnienie pracy: 30 bar. Zakres temperatury pracy: C. Przyłącza: 1/4"GZ. Kod Napięcie V Siłownik termoelektryczny. Bezprądowo zamknięty. Wyposażony w wskaźnik pozycji otwarcia. Szybka instalacja z adapterem wciskowym. Zasilanie elektryczne: 230 V (ac) lub 24 V (ac)/(dc). Styk pomocniczy (230 V). Zużycie energii: 3 W. Prąd rozruchowy: 1. Temperatura otoczenia pracy: 0 50 C. Stopień ochrony: IP 54. Długość przewodu zasilającego: 80 cm z stykiem pomocniczym z stykiem pomocniczym Siłownik termoelektryczny. Bezprądowo zamknięty. Wyposażony w pokrętło do ręcznego otwarcia oraz w wskaźnik pozycji otwarcia. Zasilanie elektryczne: 230 V (ac) lub 24 V (ac)/(dc) Styk pomocniczy (230 V) Zużycie energii: 3 W. Prąd rozruchowy: 1. Temperatura otoczenia pracy: 0 50 C. Stopień ochrony: IP 40. Długość przewodu zasilającego: 80 cm. Kod Napięcie V z stykiem pomocniczym z stykiem pomocniczym lternatywnie można zastosować siłowniki termoelektryczne z serii 6561

6 Główne zastosowania zawór regulacyjny niezależny od ciśnienia ( ) Do użycia na zasilaniu różnego typu urządzeń grzewczych: grzejników, konwektorów, klimakonwektorów, konwektorów wentylatorowych, listew termicznych, itp. Do zapewnienia żądanej wielkości przepływu cieczy przez każde urządzenie końcowe. TP TP Do regulacji natężenia przepływu w zastosowaniach z użyciem belek chłodzących. Do zagwarantowania obliczeniowych natężeń przepływu (przy otwartym lub zamkniętym zaworze) do różnych stref instalacji. Do równoważenia układów obsługujących centrale wentylacyjne. SPECYFIKCJ PODSUMOWUJĄC Seria 145 FLOWMTIC Niezależny od ciśnienia zawór regulacyjnorównoważący. Średnica DN (oraz DN ). Przyłączenie za pomocą złączek 3/8" (od 3/8" do 1") GW (ISO 7/1) 3/4" GW (ISO 21). Przyłącza króćców pomiarowych 1/4" GZ (ISO 21). Gwint przyłączeniowy M. 30 p.1,5 dla siłowników kod oraz siłowników termoelektrycznych z serii Korpus oraz wkładka zaworu wykonany z stopu mosiądzu odpornego na odcynkowanie. Sprężyna zaworu, grzyb zaworu oraz trzpień wykonane ze stali nierdzewnej. Membrana, element zamykający, uszczelnienia wykonane z EPDM. Uszczelki z włókna bez dodatków azbestu. Wskaźnik nastawy wykonany z P6G30. Pokrętło wykonane z P6. Medium: woda oraz roztwory glikolu; maksymalne dopuszczalne stężenie glikolu: 50 %.Maksymalne ciśnienie pracy: 16 bar. Maksymalne ciśnienie różnicowe pracy z zainstalowanym siłownikiem kod (oraz siłownikiem z serii 656.): 5 bar. Zakres temperatury pracy: 1 C. Nominalny zakres Δp: 400 kpa. Dokładność: ±%. Maksymalny przepływ z zamontowanym siłownikiem termoelektrycznym z serii 656. zredukowany o %. Zakres przepływu 0,4 m 3 /h ( m 3 /h i 1,2 m 3 /h). Kod Siłownik o charakterystyce proporcjonalnej liniowej do współpracy z zaworami z serii 145. Zasilanie elektryczne: 24 V (ac/dc). Zużycie energii: 2.5 V (ac), 1,5 W (dc). Sygnał sterujący: 0 V. Stopień ochrony: IP 43. Temperatura otoczenia pracy: 0 50 C. Przyłącze M 30 p.1,5. Długość przewodu zasilającego: 1,5 m. Zastrzegamy sobie prawo do wprowadzania zmian w produktach i zmian ich danych technicznych zawartych w niniejszej publikacji w jakimkolwiek czasie, bez wcześniejszego powiadomienia. Caleffi Poland Sp. z o.o Kraków Ul. Kamieńskiego 51 Telefon: info.pl@caleffi.pl Copyright Caleffi
