1 BRAMY I KRATY rolowane R SWG brama stalowa wewnêtrzna R SWG perfo brama stalowa wewnêtrzna R SWG krata stalowa wewnêtrzna R SWP brama stalowa wewnêtrzna R AWP B3 brama aluminiowa wewnêtrzna R AWP B4 brama aluminiowa wewnêtrzna R SWP krata stalowa przemys³owa R AWP krata aluminiowa przemys³owa RGZ brama zewnêtrzna R AZ mini krata aluminiowa zewnêtrzna R AZ krata aluminiowa zewnêtrzna RGW brama wewnêtrzna R AWG krata aluminiowa wewnêtrzna instrukcje Niniejsze instrukcje monta u zosta³y przygotowane jako pomoc dla ekip montuj¹cych bramy rolowane i kraty KRISPOL. Dba³oœæ o to, aby nasz produkt by³ w³aœciwie zamontowany, jest w konsekwencji warunkiem jego prawid³owego funkcjonowania przez d³ugie lata. KRISPOL monta u

2 BRAMY SEGMENTOWE KRISPOL to producent z ponad 4-letnim doœwiadczeniem w bran y budowlanej. Wszystkie wyroby KRISPOL produkowane s¹ zgodnie z normami bezpieczeñstwa obowi¹zuj¹cymi w polskim prawie budowlanym, a ich jakoœæ potwierdzaj¹ Aprobaty Techniczne oraz Certyfikat ISO 900:000. BRAMY ROLOWANE KRISPOL oferuje bezpieczny œwiat. Jego produkty chroni¹ przed: w³amaniem ha³asem œwiat³em zbyt wysok¹ zbyt nisk¹ niechcianymi temperatur¹ temperatur¹ spojrzeniami KRATY ROLOWANE i jednoczeœnie s¹ bezpieczne w u ytkowaniu: nie opadn¹ gwa³townie nie przytrzasn¹ palców KRATY ROLOWANE ROLETY ZEWNÊTRZNE

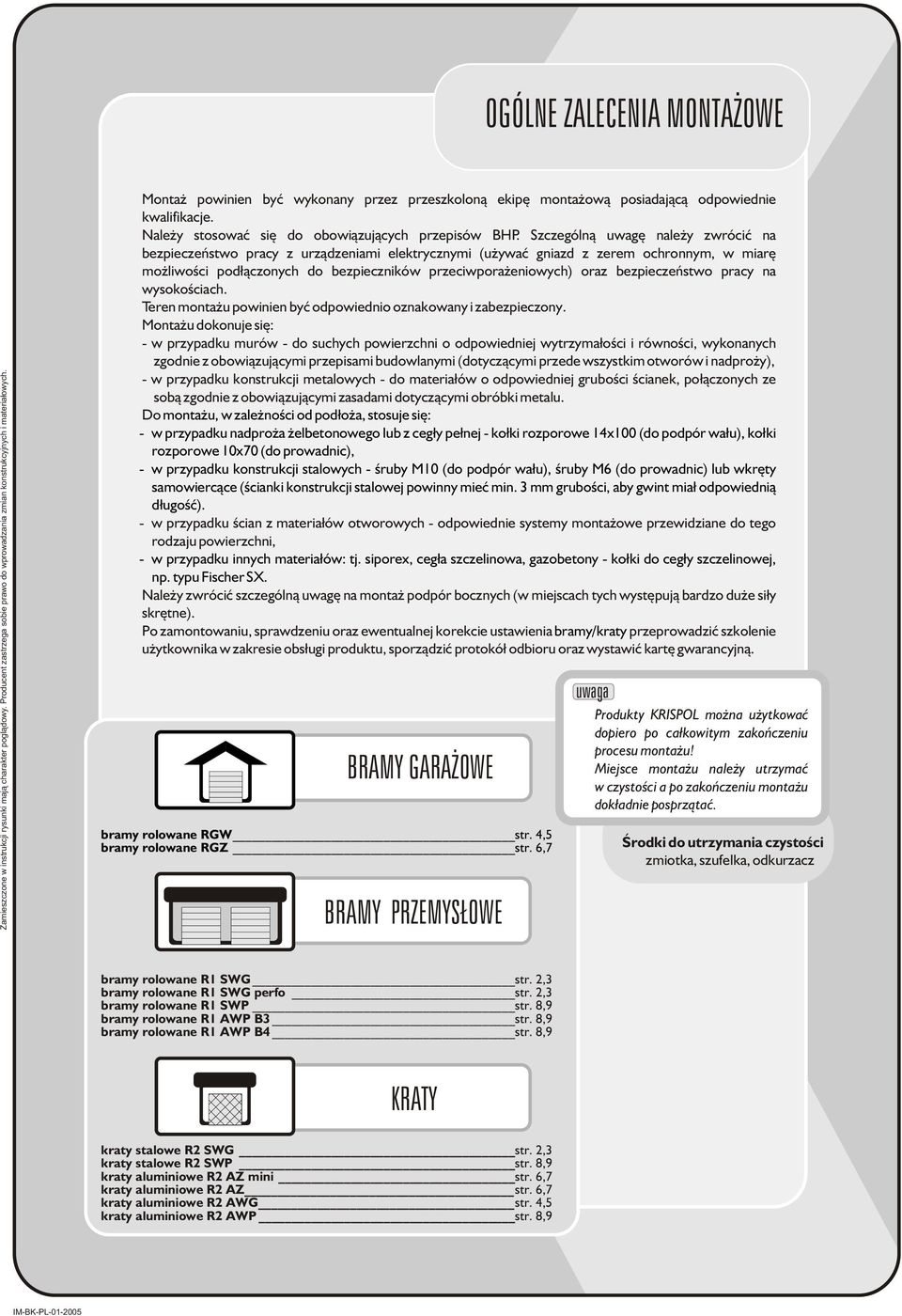

3 OGÓLNE ZALECENIA MONTA OWE Zamieszczone w instrukcji rysunki maj¹ charakter pogl¹dowy. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych i materia³owych. Monta powinien byæ wykonany przez przeszkolon¹ ekipê monta ow¹ posiadaj¹c¹ odpowiednie kwalifikacje. Nale y stosowaæ siê do obowi¹zuj¹cych przepisów BHP. Szczególn¹ uwagê nale y zwróciæ na bezpieczeñstwo pracy z urz¹dzeniami elektrycznymi (u ywaæ gniazd z zerem ochronnym, w miarê mo liwoœci pod³¹czonych do bezpieczników przeciwpora eniowych) oraz bezpieczeñstwo pracy na wysokoœciach. Teren monta u powinien byæ odpowiednio oznakowany i zabezpieczony. Monta u dokonuje siê: - w przypadku murów - do suchych powierzchni o odpowiedniej wytrzyma³oœci i równoœci, wykonanych zgodnie z obowi¹zuj¹cymi przepisami budowlanymi (dotycz¹cymi przede wszystkim otworów i nadpro y), - w przypadku konstrukcji metalowych - do materia³ów o odpowiedniej gruboœci œcianek, po³¹czonych ze sob¹ zgodnie z obowi¹zuj¹cymi zasadami dotycz¹cymi obróbki metalu. Do monta u, w zale noœci od pod³o a, stosuje siê: - w przypadku nadpro a elbetonowego lub z ceg³y pe³nej - ko³ki rozporowe 4x00 (do podpór wa³u), ko³ki rozporowe 0x70 (do prowadnic), - w przypadku konstrukcji stalowych - œruby M0 (do podpór wa³u), œruby M6 (do prowadnic) lub wkrêty samowierc¹ce (œcianki konstrukcji stalowej powinny mieæ min. 3 mm gruboœci, aby gwint mia³ odpowiedni¹ d³ugoœæ). - w przypadku œcian z materia³ów otworowych - odpowiednie systemy monta owe przewidziane do tego rodzaju powierzchni, - w przypadku innych materia³ów: tj. siporex, ceg³a szczelinowa, gazobetony - ko³ki do ceg³y szczelinowej, np. typu Fischer SX. Nale y zwróciæ szczególn¹ uwagê na monta podpór bocznych (w miejscach tych wystêpuj¹ bardzo du e si³y skrêtne). Po zamontowaniu, sprawdzeniu oraz ewentualnej korekcie ustawienia bramy/kraty przeprowadziæ szkolenie u ytkownika w zakresie obs³ugi produktu, sporz¹dziæ protokó³ odbioru oraz wystawiæ kartê gwarancyjn¹. BRAMY GARA OWE bramy rolowane RGW str. 4,5 bramy rolowane RGZ str. 6,7 BRAMY PRZEMYS OWE Produkty KRISPOL mo na u ytkowaæ dopiero po ca³kowitym zakoñczeniu procesu monta u! Miejsce monta u nale y utrzymaæ w czystoœci a po zakoñczeniu monta u dok³adnie posprz¹taæ. Œrodki do utrzymania czystoœci zmiotka, szufelka, odkurzacz bramy rolowane R SWG str.,3 bramy rolowane R SWG perfo str.,3 bramy rolowane R SWP str. 8,9 bramy rolowane R AWP B3 str. 8,9 bramy rolowane R AWP B4 str. 8,9 KRATY kraty stalowe R SWG str.,3 kraty stalowe R SWP str. 8,9 kraty aluminiowe R AZ mini str. 6,7 kraty aluminiowe R AZ str. 6,7 kraty aluminiowe R AWG str. 4,5 kraty aluminiowe R AWP str. 8,9 IM-BK-PL-0-005

4 KOLEJNOŒÆ MONTA U BRAMY PRZEMYS OWE rolowane R SWG brama stalowa wewnêtrzna R SWG perfo brama stalowa wewnêtrzna KRATY R SWG krata stalowa wewnêtrzna Sprawdziæ wymiary otworu budowlanego. Sprawdziæ miar¹ wymiar za œwiat³em otworu, uwzglêdniaj¹c g³êbokoœæ prowadnic. Porównaæ odczytany wymiar z wymiarem B pancerza. Luz w prowadnicach powinien wynosiæ 7-0 mm. W prowadnicach wywierciæ otwory monta owe (, rys. I). Ustawiæ prowadnicê pionow¹ za otworem, wypionowaæ, a nastêpnie przykrêciæ stosuj¹c odpowiednie do pod³o a œruby i ko³ki monta owe (det. b, rys. II). Postêpuj¹c analogicznie, przykrêciæ drug¹ prowadnicê. Przykrêciæ p³yty boczne wraz z podporami stosuj¹c odpowiednie do pod³o a œruby i ko³ki monta owe (przy wersji z p³ytami obróconymi do œrodka otworu budowlanego nale y u yæ œrub z ³bem sto kowym i dodatkowo wykonaæ nawiert w p³ycie, tak aby ³eb u ytego wkrêta maksymalnie schowa³ siê w p³ytê). Osadziæ oœ nawojow¹ na podporach p³yt bocznych. Wyœrodkowaæ i wypoziomowaæ oœ nawojow¹ poprzez regulacjê ustawienia podpór bocznych. Dokrêciæ na sztywno oœ nawojow¹ z podporami (det. c, rys. II). Wsun¹æ pancerz w prowadnice ponad obudowami sprê yn (rys. III). Zaczepiæ wieszaki do poprzeczek na obudowach sprê yn (, rys. III) Wyci¹gn¹æ klucze blokuj¹ce obudowy sprê yn (det. b, rys. III). Gdy pancerz jest w pozycji ca³kowicie zamkniêtej, wytrasowaæ i rozwierciæ otwory pod zasuwê rygluj¹c¹ zamka w prowadnicach pionowych (30x8). W opcji z napêdem elektrycznym: - wywierciæ otwór f 0 w pierwszym profilu,a nastêpnie przykrêciæ do wieñca napêdu - pod³¹czyæ napêd do zasilania urz¹dzeñ steruj¹cych, ustawiæ po³o enie krañcówek (brama/ krata zamkniêta) - ustawiæ górne po³o enie krañcówek (brama/krata otwarta). Przeci¹æ plastikowe opaski blokuj¹ce zabezpieczenie w przypadku pêkniêcia sprê yn (det. b, rys. III). Sprawdziæ prawid³owoœæ wykonania wszystkich po³¹czeñ. Przeprowadziæ próbê dzia³ania bramy/kraty. W razie potrzeby przeprowadziæ regulacjê naci¹gu sprê yn. Przeszkoliæ u ytkownika w zakresie obs³ugi i dzia³ania bramy/ kraty. Nale y zwróciæ szczególn¹ uwagê na rodzaj pod³o a noœnego w obrêbie mocowania p³yt bocznych i prowadnic. Prowadnice boczne mocowaæ minimum w trzech miejscach, nie rzadziej jednak ni co 500 mm. Narzêdzia monta owe wiertarka udarowa wiertarka do metalu wkrêtarka z regulowan¹ si³¹ wkrêcania szlifierka k¹towa/pi³ka do metalu wiert³o do metalu f 6; f wiert³a do betonu f 0; f 4 klucze: 0; 3; 7 odpowiednia drabina/rusztowanie pasy m³otek miara o³ówek poziomica miernik elektroniczny Regulacja sprê yn P³yty boczne regulacja po³o enia górnego regulacja po³o enia dolnego B C N - B - BR ZOWY C - CZARNY N - NIEBIESKI B (P) - góra C (P ) - dó³ N ( 0 ) w dó³ w górê Sprê yna jest napiêta. Nie dopuœciæ do maksymalnego zluzowania sprê yny (u ywaæ rêkawic ochronnych). W trakcie jej regulacji nale y zachowaæ ostro noœæ. Regulacja sprê yn: wypi¹æ wieszak ) z obudowy ), zluzowaæ sprê ynê poprzez obrót obudowy w dó³ (w lewo), b¹dÿ napi¹æ sprê ynê poprzez obrót obudowy w górê (w prawo). Nastêpnie zapi¹æ wieszak. odpowiedni nawiert p³yty obrócone do œrodka otworu budowlanego p³yty obrócone na zewn¹trz otworu budowlanego

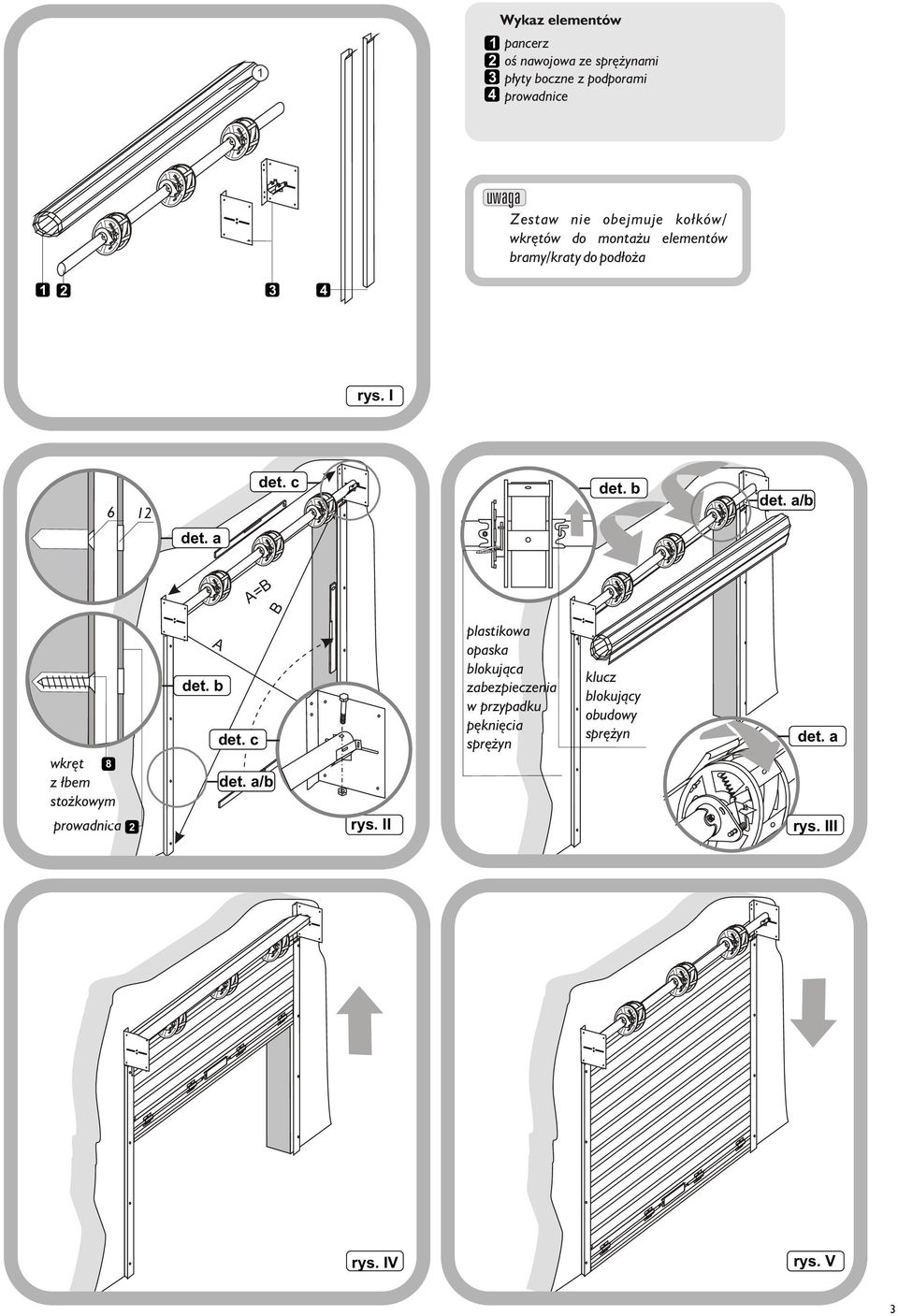

5 Wykaz elementów. pancerz. oœ nawojowa ze sprê ynami 3. p³yty boczne z podporami 44. prowadnice Zestaw nie obejmuje ko³ków/ wkrêtów do monta u elementów bramy/kraty do pod³o a 3 4 rys. I f6 f det. c det. b /b A=B B wkrêt 8 z ³bem sto kowym 8 prowadnica A det. b det. c /b rys. II plastikowa opaska blokuj¹ca zabezpieczenia w przypadku pêkniêcia sprê yn klucz blokuj¹cy obudowy sprê yn rys. III rys. IV rys. V 3

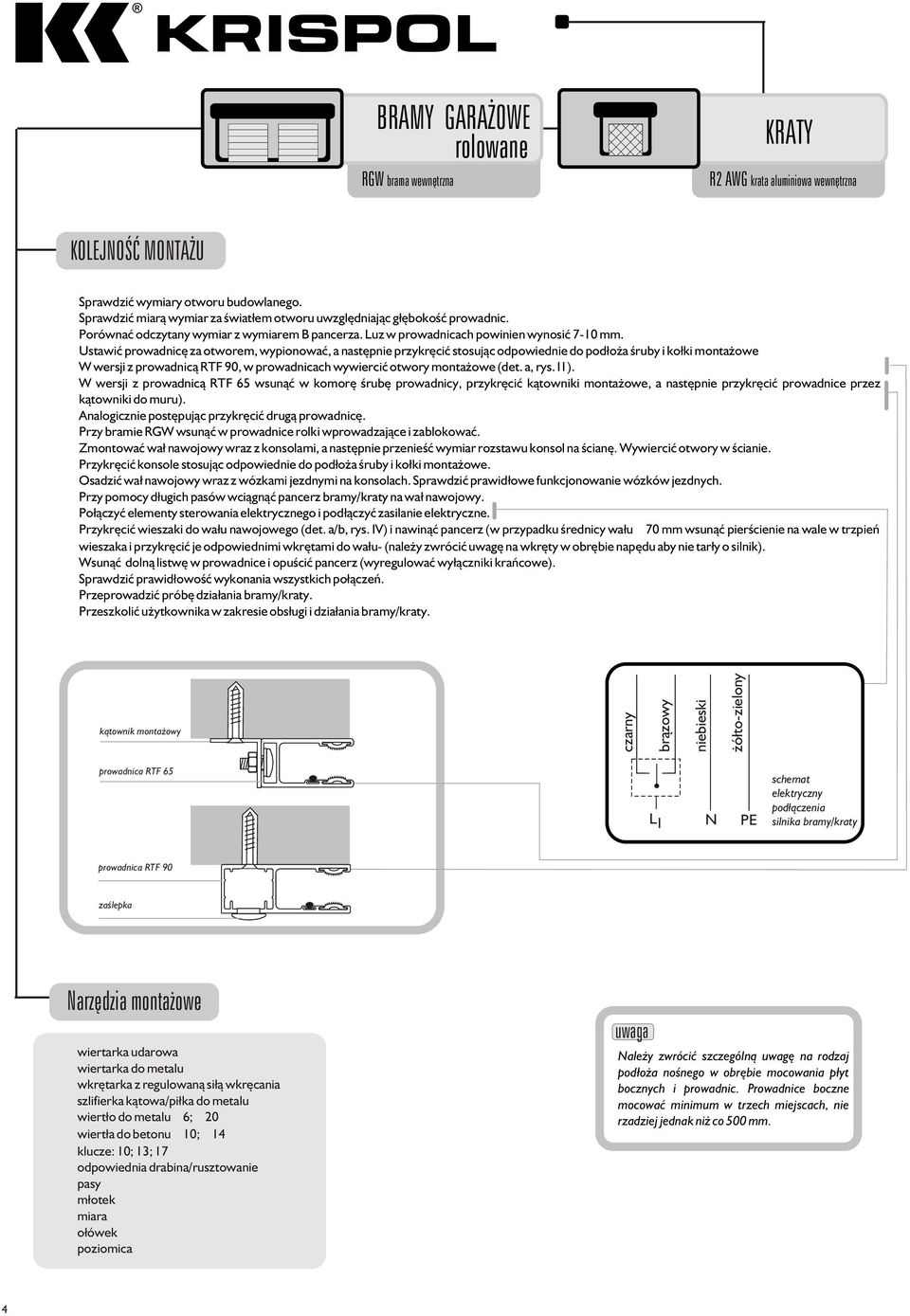

6 BRAMY GARA OWE rolowane RGW brama wewnêtrzna KRATY R AWG krata aluminiowa wewnêtrzna KOLEJNOŒÆ MONTA U Sprawdziæ wymiary otworu budowlanego. Sprawdziæ miar¹ wymiar za œwiat³em otworu uwzglêdniaj¹c g³êbokoœæ prowadnic. Porównaæ odczytany wymiar z wymiarem B pancerza. Luz w prowadnicach powinien wynosiæ 7-0 mm. Ustawiæ prowadnicê za otworem, wypionowaæ, a nastêpnie przykrêciæ stosuj¹c odpowiednie do pod³o a œruby i ko³ki monta owe W wersji z prowadnic¹ RTF 90, w prowadnicach wywierciæ otwory monta owe (, rys. I). W wersji z prowadnic¹ RTF 65 wsun¹æ w komorê œrubê prowadnicy, przykrêciæ k¹towniki monta owe, a nastêpnie przykrêciæ prowadnice przez k¹towniki do muru). Analogicznie postêpuj¹c przykrêciæ drug¹ prowadnicê. Przy bramie RGW wsun¹æ w prowadnice rolki wprowadzaj¹ce i zablokowaæ. Zmontowaæ wa³ nawojowy wraz z konsolami, a nastêpnie przenieœæ wymiar rozstawu konsol na œcianê. Wywierciæ otwory w œcianie. Przykrêciæ konsole stosuj¹c odpowiednie do pod³o a œruby i ko³ki monta owe. Osadziæ wa³ nawojowy wraz z wózkami jezdnymi na konsolach. Sprawdziæ prawid³owe funkcjonowanie wózków jezdnych. Przy pomocy d³ugich pasów wci¹gn¹æ pancerz bramy/kraty na wa³ nawojowy. Po³¹czyæ elementy sterowania elektrycznego i pod³¹czyæ zasilanie elektryczne. Przykrêciæ wieszaki do wa³u nawojowego (/b, rys. IV) i nawin¹æ pancerz (w przypadku œrednicy wa³u f 70 mm wsun¹æ pierœcienie na wale w trzpieñ wieszaka i przykrêciæ je odpowiednimi wkrêtami do wa³u- (nale y zwróciæ uwagê na wkrêty w obrêbie napêdu aby nie tar³y o silnik). Wsun¹æ doln¹ listwê w prowadnice i opuœciæ pancerz (wyregulowaæ wy³¹czniki krañcowe). Sprawdziæ prawid³owoœæ wykonania wszystkich po³¹czeñ. Przeprowadziæ próbê dzia³ania bramy/kraty. Przeszkoliæ u ytkownika w zakresie obs³ugi i dzia³ania bramy/kraty. k¹townik monta owy czarny br¹zowy niebieski ó³to-zielony prowadnica RTF 65 L N PE schemat elektryczny pod³¹czenia silnika bramy/kraty prowadnica RTF 90 zaœlepka Narzêdzia monta owe wiertarka udarowa wiertarka do metalu wkrêtarka z regulowan¹ si³¹ wkrêcania szlifierka k¹towa/pi³ka do metalu wiert³o do metalu f 6; f 0 wiert³a do betonu f 0; f 4 klucze: 0; 3; 7 odpowiednia drabina/rusztowanie pasy m³otek miara o³ówek poziomica Nale y zwróciæ szczególn¹ uwagê na rodzaj pod³o a noœnego w obrêbie mocowania p³yt bocznych i prowadnic. Prowadnice boczne mocowaæ minimum w trzech miejscach, nie rzadziej jednak ni co 500 mm. 4

7 Wykaz elementów 3 4 A 4 B pancerz wa³ nawojowy z silnikiem prowadnice konsole wózki jezdne wieszaki segmentowe k¹towniki monta owe rolki wprowadzaj¹ce (przy RGW) korba Zestaw nie obejmuje ko³ków/ wkrêtów do monta u elementów bramy/kraty do pod³o a 4 A 4 B rys. I f6 f0 det. b wkrêt 8 z ³bem sto kowym zaœlepka 8 prowadnica /b rys. II rys. III /b det. b rys. IV rys. V 5

8 KOLEJNOŒÆ MONTA U obs³uga automatyczna BRAMY GARA OWE rolowane RGZ brama zewnêtrzna KRATY R AZ mini krata aluminiowa zewnêtrzna R AZ krata aluminiowa zewnêtrzna Sprawdziæ wymiary otworu budowlanego. Po rozpakowaniu bramy/kraty i przed przyst¹pieniem do monta u rozwierciæ nity w pokrywie rewizyjnej skrzynki kraty wiert³em f 4, i zdemontowaæ pokrywê rewizyjn¹. W celu ³atwiejszego transportu pancerz jest standardowo zwijany na wa³ek kraty. Odwin¹æ pancerz i zdj¹æ wieszaki. W prowadnicach wywierciæ otwory monta owe (, rys. I). Ustawiæ pionowo prowadnice wg wymiaru zamówieniowego, zaznaczyæ pisakiem miejsce na otwory w œcianie. Od³o yæ prowadnice i w zaznaczonych miejscach wywierciæ otwory pod ko³ki rozporowe (d³ugoœæ i rodzaj dostosowaæ do pod³o a). W³o yæ ko³ki w œcianê, przy³o yæ prowadnice i w³o yæ wkrêty. Przed dokrêceniem na prowadnice na³o yæ skrzynkê. Dokrêciæ wkrêty w prowadnicach, w³o yæ zaœlepki. Przeprowadziæ próbê funkcjonowania bramy/kraty W p³ycie noœnej konsoli wywierciæ otwory f U ywaj¹c odpowiednich ko³ków monta owych, przykrêciæ skrzynkê bramy wkrêtami z ³bem sto kowym do nadpro a. Nasun¹æ na wa³ (w przypadku œrednicy wa³u f 70 mm) pierœcienie do wieszaków segmentowych. Po³¹czyæ elementy sterowania elektrycznego i pod³¹czyæ zasilanie elektryczne. Wci¹gn¹æ pancerz bramy/kraty na wa³ nawojowy (w razie koniecznoœci przy pomocy d³ugich pasów). Przykrêciæ wieszaki do wa³u nawojowego (, rys. IV) i nawin¹æ pancerz (w przypadku œrednicy wa³u f 70 mm, wsun¹æ pierœcienie na wale w trzpieñ wieszaka i przykrêciæ je odpowiednimi wkrêtami do wa³u - (nale y zwróciæ uwagê na wkrêty w obrêbie napêdu). Wsun¹æ pancerz w prowadnice (wyregulowaæ wy³¹czniki krañcowe). Sprawdziæ prawid³owoœæ wykonania wszystkich po³¹czeñ. 8,5, a nastêpnie wkrêciæ œruby M8 x 40 w taki sposób, aby przy maksymalnym nawoju pancerza (brama/krata otwarta) zespó³ nawojowy pozosta³ w odleg³oœci max mm od powierzchni nadpro a. Przynitowaæ pokrywê rewizyjn¹ skrzynki bramy/kraty. Przeszkoliæ u ytkownika w zakresie obs³ugi i dzia³ania bramy/kraty. obs³uga rêczna Narzêdzia monta owe R AZ mini Na œcianie zaznaczyæ miejsce przewiertu pod taœmê steruj¹c¹ lub linkê (, rys. III, nale y wczeœniej ustaliæ stronê sterowania; lewa- prawa). Wywierciæ otwory: - pod taœmê wiert³em f - pod linkê wiert³em f Po wykonaniu otworu pod linkê/taœmê nale y w³o yæ rurkê f 0 i obci¹æ równo z murem od wewn¹trz i z zewn¹trz. Natomiast w przypadku linki nale y w³o yæ w otwór owiniêt¹ taœm¹ izolacyjn¹ sprê ynê i ewentualnie dopasowaæ jej d³ugoœæ do gruboœci muru poprzez jej rozci¹gniêcie. Prze³o yæ taœmê (linkê, przewód) przez otwór do wewn¹trz budynku. Opuœciæ pancerz do parapetu, od strony wewnêtrznej na wyjœciu otworu zamontowaæ przelotkê za pomoc¹ ko³ków rozporowych (lub wsun¹æ w rurkê) oraz nawijarkê. Taœma/linka kraty powinna byæ d³u sza 500/600 mm od miejsca mocowania nawijarki. Rozmontowaæ nawijarkê podwa aj¹c delikatnie œrubokrêtem jedn¹ stronê obudowy. Wykonaæ otwór w taœmie, opaliæ zapalniczk¹ (zapobiega to rozplataniu), zaczepiæ taœmê o zaczep, trzymaj¹c mocno obudowê sprê yny, obróciæ i zwolniæ blokadê (w przypadku nawijarki linki, w³o yæ linkê w otwór w obudowê sprê yny). Je eli pancerz jest opuszczony i nawijarka jest zamontowana, na obudowê sprê yny nale y nawin¹æ -3 zwoje taœmy/linki, tak by w momencie poci¹gniêcia za taœmê/linkê, nie dosz³o do jej wyrwania. Zamontowaæ obudowê nawijarki. f0/ czarny br¹zowy L 5 30 mm monta œruby blokuj¹cej niebieski prowadnica RTF 90 N ó³to-zielony wkrêt z ³bem sto kowym PE œruba blokuj¹ca schemat elektryczny pod³¹czenia silnika bramy/kraty monta skrzynki do nadpro a wiertarka udarowa wiertarka do metalu wkrêtarka z regulowan¹ si³¹ wkrêcania szlifierka k¹towa / pi³ka do metalu nitownica wiert³o do metalu f4,; f6; f8,5; f0; f0 wiert³a do betonu f0 odpowiednia drabina /rusztowanie m³otek miara o³ówek poziomica otwór w taœmie zaczep obudowa sprê yny mocownik blokada ~0 mm zaœlepka Nale y zwróciæ szczególn¹ uwagê na rodzaj pod³o a noœnego w obrêbie mocowania prowadnic. Prowadnice boczne mocowaæ minimum w trzech miejscach nie rzadziej jednak ni co 500 mm. 6

9 Wykaz elementów. skrzynka z wa³em, konsolami i silnikiem. pancerz 3. prowadnice 4 wieszaki segmentowe Zestaw nie obejmuje ko³ków/ wkrêtów do monta u elementów bramy/kraty do pod³o a 4 3 rys. I f6 f0 det. b /b wkrêt z ³bem sto kowym zaœlepka prowadnica 3 rys. II rys. III rys. IV rys. V 7

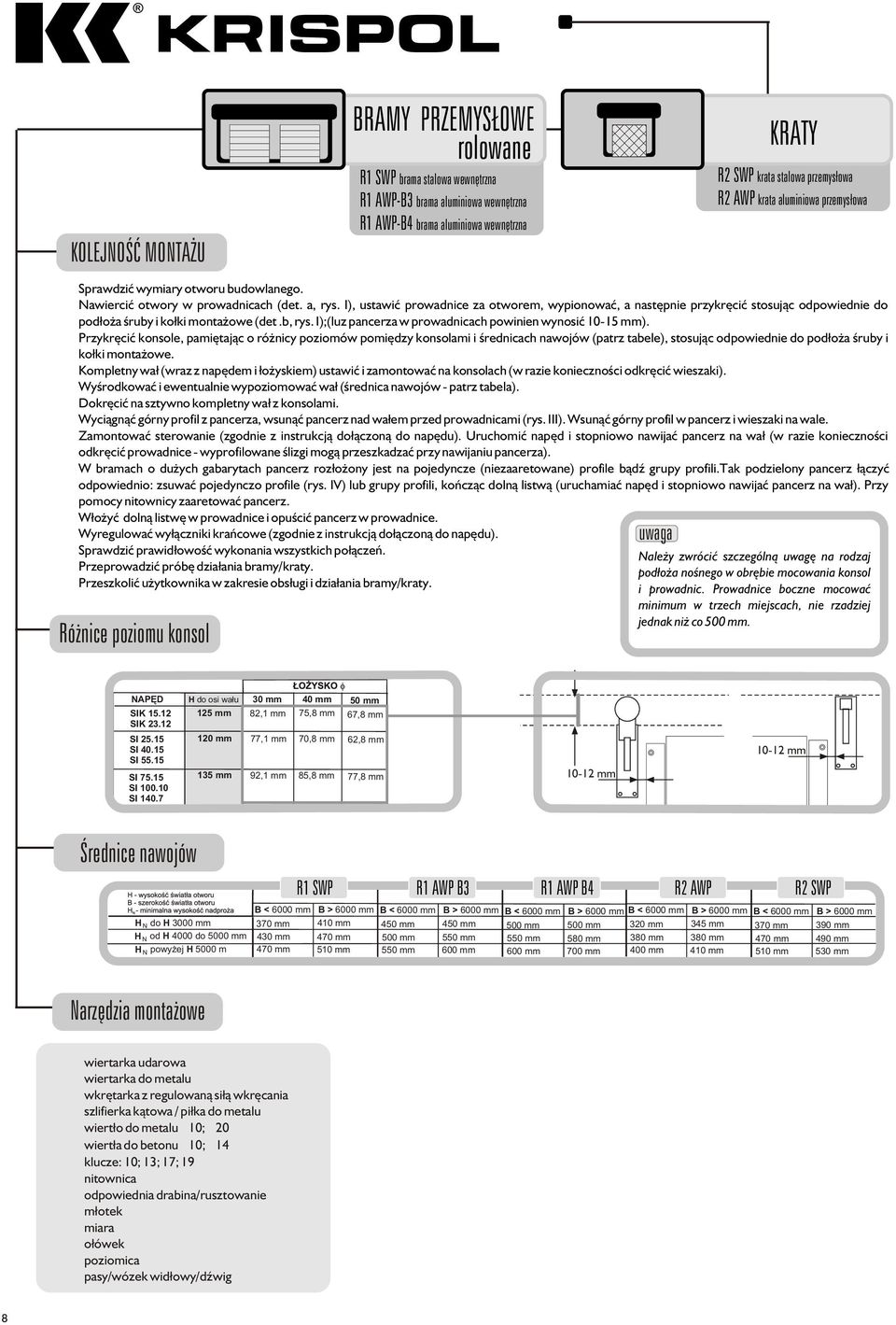

10 KOLEJNOŒÆ MONTA U Sprawdziæ wymiary otworu budowlanego. Nawierciæ otwory w prowadnicach (, rys. I), ustawiæ prowadnice za otworem, wypionowaæ, a nastêpnie przykrêciæ stosuj¹c odpowiednie do pod³o a œruby i ko³ki monta owe (det.b, rys. I);(luz pancerza w prowadnicach powinien wynosiæ 0-5 mm). Przykrêciæ konsole, pamiêtaj¹c o ró nicy poziomów pomiêdzy konsolami i œrednicach nawojów (patrz tabele), stosuj¹c odpowiednie do pod³o a œruby i ko³ki monta owe. Kompletny wa³ (wraz z napêdem i ³o yskiem) ustawiæ i zamontowaæ na konsolach (w razie koniecznoœci odkrêciæ wieszaki). Wyœrodkowaæ i ewentualnie wypoziomowaæ wa³ (œrednica nawojów - patrz tabela). Dokrêciæ na sztywno kompletny wa³ z konsolami. Wyci¹gn¹æ górny profil z pancerza, wsun¹æ pancerz nad wa³em przed prowadnicami (rys. III). Wsun¹æ górny profil w pancerz i wieszaki na wale. Zamontowaæ sterowanie (zgodnie z instrukcj¹ do³¹czon¹ do napêdu). Uruchomiæ napêd i stopniowo nawijaæ pancerz na wa³ (w razie koniecznoœci odkrêciæ prowadnice - wyprofilowane œlizgi mog¹ przeszkadzaæ przy nawijaniu pancerza). W bramach o du ych gabarytach pancerz roz³o ony jest na pojedyncze (niezaaretowane) profile b¹dÿ grupy profili.tak podzielony pancerz ³¹czyæ odpowiednio: zsuwaæ pojedynczo profile (rys. IV) lub grupy profili, koñcz¹c doln¹ listw¹ (uruchamiaæ napêd i stopniowo nawijaæ pancerz na wa³). Przy pomocy nitownicy zaaretowaæ pancerz. W³o yæ doln¹ listwê w prowadnice i opuœciæ pancerz w prowadnice. Wyregulowaæ wy³¹czniki krañcowe (zgodnie z instrukcj¹ do³¹czon¹ do napêdu). Sprawdziæ prawid³owoœæ wykonania wszystkich po³¹czeñ. Przeprowadziæ próbê dzia³ania bramy/kraty. Przeszkoliæ u ytkownika w zakresie obs³ugi i dzia³ania bramy/kraty. Ró nice poziomu konsol BRAMY PRZEMYS OWE rolowane R SWP brama stalowa wewnêtrzna R AWP-B3 brama aluminiowa wewnêtrzna R AWP-B4 brama aluminiowa wewnêtrzna KRATY R SWP krata stalowa przemys³owa R AWP krata aluminiowa przemys³owa Nale y zwróciæ szczególn¹ uwagê na rodzaj pod³o a noœnego w obrêbie mocowania konsol i prowadnic. Prowadnice boczne mocowaæ minimum w trzech miejscach, nie rzadziej jednak ni co 500 mm. NAPÊD SIK 5. SIK 3. SI 5.5 SI 40.5 SI 55.5 SI 75.5 SI 00.0 SI 40.7 H do osi wa³u 30 mm 40 mm 50 mm 5 mm 8, mm 75,8 mm 67,8 mm 0 mm 77, mm 70,8 mm 6,8 mm 35 mm 9, mm 85,8 mm 77,8 mm 0- mm 0- mm Œrednice nawojów N R SWP R AWP B3 R AWP B4 R AWP B < 6000 mm B > 6000 mm B < 6000 mm B > 6000 mm B < 6000 mm B > 6000 mm B < 6000 mm B > 6000 mm B < 6000 mm B > 6000 mm H N do H 3000 mm 370 mm 40 mm 450 mm 450 mm 500 mm 500 mm 30 mm 345 mm 370 mm 390 mm H N od H 4000 do 5000 mm 430 mm 470 mm 500 mm 550 mm 550 mm 580 mm 380 mm 380 mm 470 mm 490 mm H N powy ej H 5000 m 470 mm 50 mm 550 mm 600 mm 600 mm 700 mm 400 mm 40 mm 50 mm 530 mm R SWP Narzêdzia monta owe wiertarka udarowa wiertarka do metalu wkrêtarka z regulowan¹ si³¹ wkrêcania szlifierka k¹towa / pi³ka do metalu wiert³o do metalu f0; f0 wiert³a do betonu f0; f4 klucze: 0; 3; 7; 9 nitownica odpowiednia drabina/rusztowanie m³otek miara o³ówek poziomica pasy/wózek wid³owy/dÿwig 8

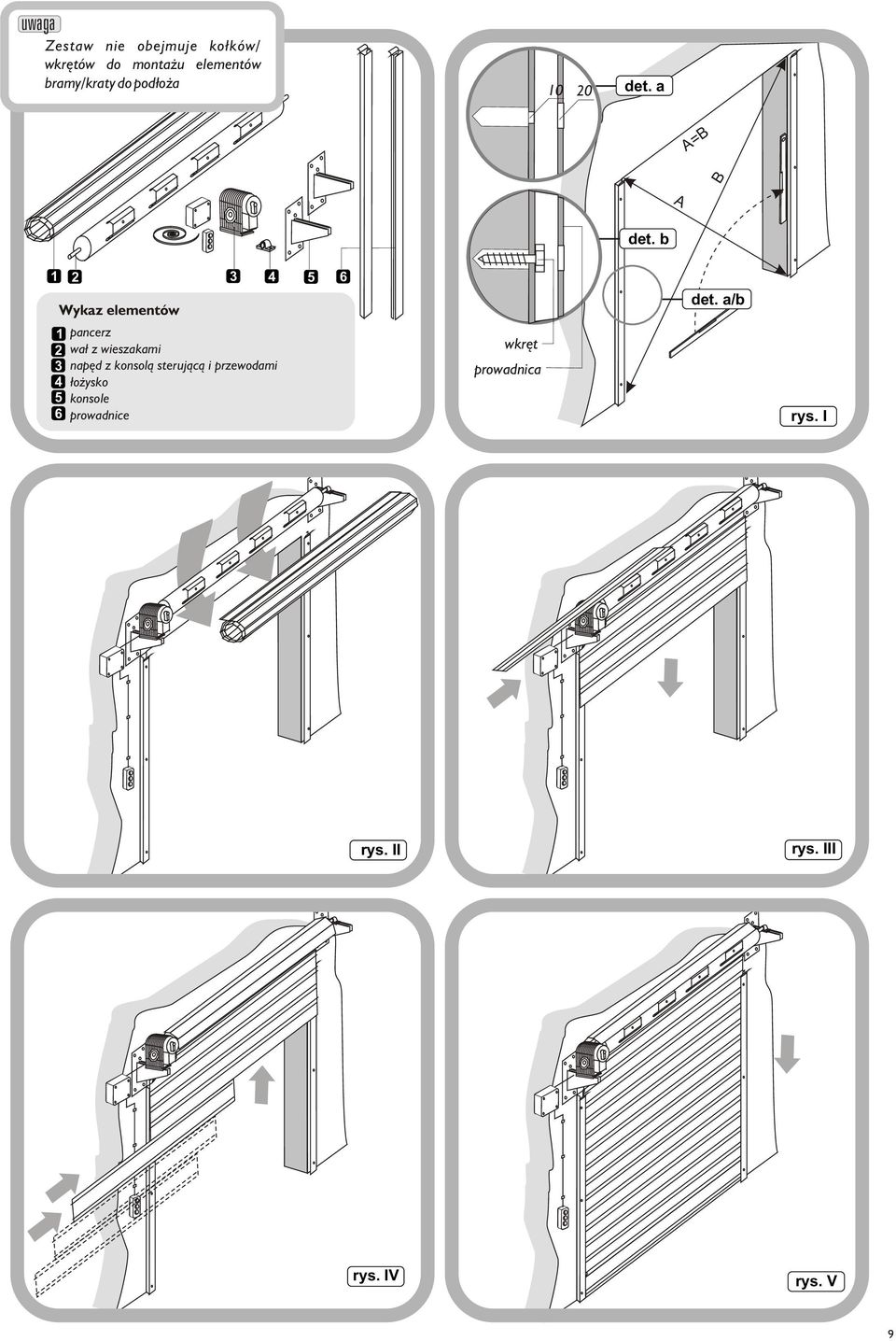

11 Zestaw nie obejmuje ko³ków/ wkrêtów do monta u elementów bramy/kraty do pod³o a f0 f0 A=B B A det. b Wykaz elementów. pancerz. wa³ z wieszakami 3. napêd z konsol¹ steruj¹c¹ i przewodami 4. ³o ysko 5. konsole 66. prowadnice wkrêt prowadnica /b rys. I rys. II rys. III rys. IV rys. V 9

12 BRAMY GARA OWE BRAMY PRZEMYS OWE KRATY ROLETY I MOSKITIERY
