1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia (51) Int.Cl.6 F24D 3/08 (54) Układ przyłączeniowy do urządzeń sanitarnych (30) Pierwszeństwo: (73) Uprawniony z patentu: ,DE,P Rosenberg Gerhard, Attendorn-Ennest, DE (43) Zgłoszenie ogłoszono: BUP 03/96 (72) Twórca wynalazku: Gerhard Rosenberg, Attendorn-Ennest, DE (45) O udzieleniu patentu ogłoszono: W UP 11/99 (74) Pełnomocnik: POLSERV ICE PL B1 (57) 1. Układ przyłączeniowy do urządzeń sanitarnych, znamienny tym, że zawiera rozdzielacze ruchowe (6) z tworzywa sztucznego, przyporządkowane poszczególnym urządzeniom sanitarnym, takim jak umywalki (1), prysznice (2), wanny kąpielowe (3) i toalety (4), mocowane do podłogi (13) lub ściany, z dwoma kanałami przelotowymi (14, 15), służącymi do włączania ich w rurę obiegową (7) ciepłej wody i w rurociąg zimnej wody (10), i z dwiema zewnętrznymi rurami przyłączeniowymi (16, 17), przebiegającymi poprzecznie względem kanałów przelotowych (14, 15), z których jedna (16), odgałęziona jest od pierwszego kanału przelotowego (14), a druga, oznaczona jako (17), jest dołączona do drugiego kanału przelotowego (15) kanałem łączącym (18), przeprowadzonym przez pierwszy kanał przelotowy (14). Fig. 1

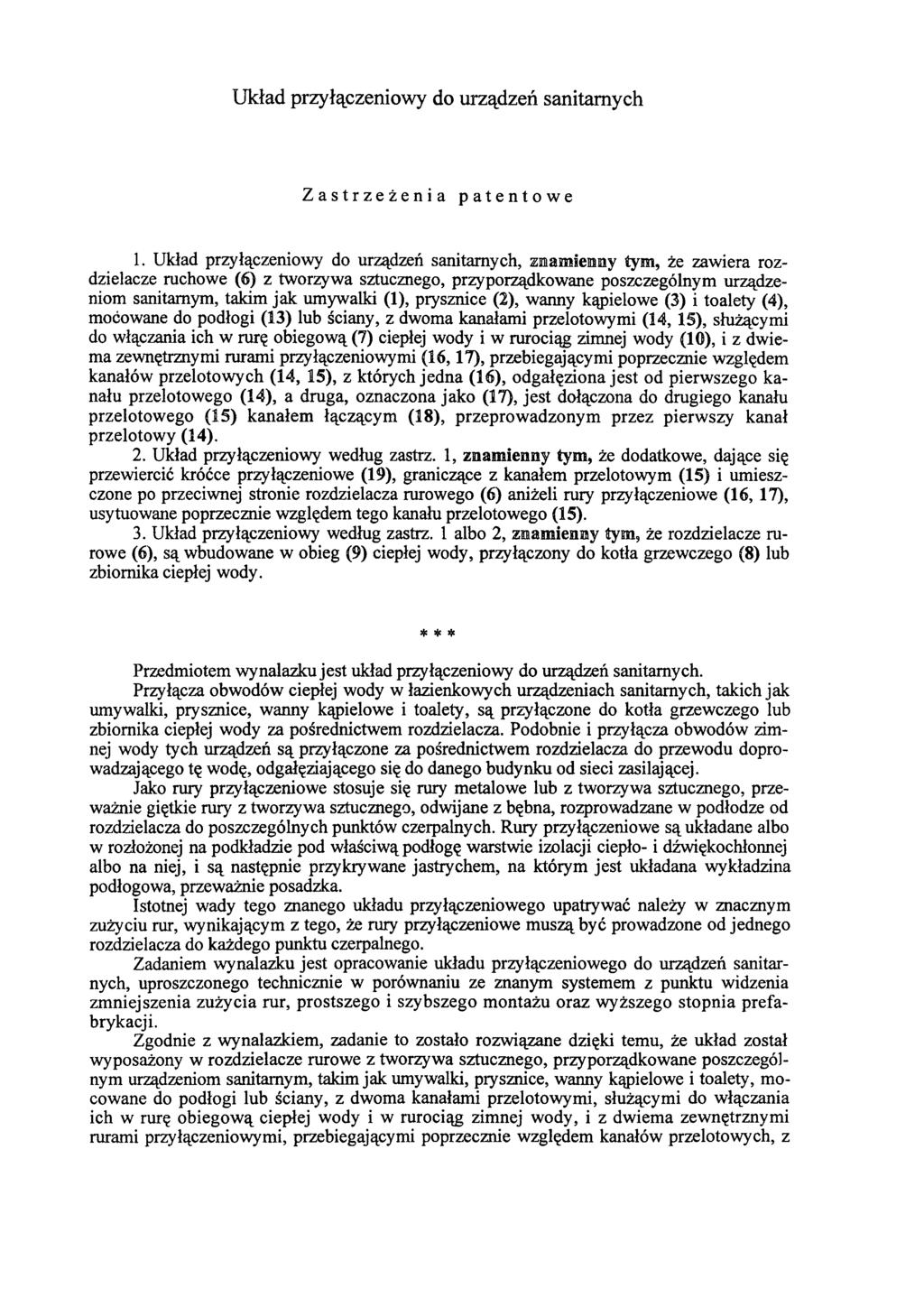

2 Układ przyłączeniowy do urządzeń sanitarnych Zastrzeżenia patentowe 1. Układ przyłączeniowy do urządzeń sanitarnych, znamienny tym, że zawiera rozdzielacze ruchowe (6) z tworzywa sztucznego, przyporządkowane poszczególnym urządzeniom sanitarnym, takim jak umywalki (1), prysznice (2), wanny kąpielowe (3) i toalety (4), mocowane do podłogi (13) lub ściany, z dwoma kanałami przelotowymi (14, 15), służącymi do włączania ich w rurę obiegową (7) ciepłej wody i w rurociąg zimnej wody (10), i z dwiema zewnętrznymi rurami przyłączeniowymi (16, 17), przebiegającymi poprzecznie względem kanałów przelotowych (14, 15), z których jedna (16), odgałęziona jest od pierwszego kanału przelotowego (14), a druga, oznaczona jako (17), jest dołączona do drugiego kanału przelotowego (15) kanałem łączącym (18), przeprowadzonym przez pierwszy kanał przelotowy (14). 2. Układ przyłączeniowy według zastrz. 1, znamienny tym, że dodatkowe, dające się przewiercić króćce przyłączeniowe (19), graniczące z kanałem przelotowym (15) i umieszczone po przeciwnej stronie rozdzielacza rurowego (6) aniżeli rury przyłączeniowe (16, 17), usytuowane poprzecznie względem tego kanału przelotowego (15). 3. Układ przyłączeniowy według zastrz. 1 albo 2, znamienny tym, że rozdzielacze rurowe (6), są wbudowane w obieg (9) ciepłej wody, przyłączony do kotła grzewczego (8) lub zbiornika ciepłej wody. * * * Przedmiotem wynalazku jest układ przyłączeniowy do urządzeń sanitarnych. Przyłącza obwodów ciepłej wody w łazienkowych urządzeniach sanitarnych, takich jak umywalki, prysznice, wanny kąpielowe i toalety, są przyłączone do kotła grzewczego lub zbiornika ciepłej wody za pośrednictwem rozdzielacza. Podobnie i przyłącza obwodów zimnej wody tych urządzeń są przyłączone za pośrednictwem rozdzielacza do przewodu doprowadzającego tę wodę, odgałęziającego się do danego budynku od sieci zasilającej. Jako rury przyłączeniowe stosuje się rury metalowe lub z tworzywa sztucznego, przeważnie giętkie rury z tworzywa sztucznego, odwijane z bębna, rozprowadzane w podłodze od rozdzielacza do poszczególnych punktów czerpalnych. Rury przyłączeniowe są układane albo w rozłożonej na podkładzie pod właściwą podłogę warstwie izolacji ciepło- i dźwiękochłonnej albo na niej, i są następnie przykrywane jastrychem, na którym jest układana wykładzina podłogowa, przeważnie posadzka. Istotnej wady tego znanego układu przyłączeniowego upatrywać należy w znacznym zużyciu rur, wynikającym z tego, że rury przyłączeniowe muszą być prowadzone od jednego rozdzielacza do każdego punktu czerpalnego. Zadaniem wynalazku jest opracowanie układu przyłączeniowego do urządzeń sanitarnych, uproszczonego technicznie w porównaniu ze znanym systemem z punktu widzenia zmniejszenia zużycia rur, prostszego i szybszego montażu oraz wyższego stopnia prefabrykacji. Zgodnie z wynalazkiem, zadanie to zostało rozwiązane dzięki temu, że układ został wyposażony w rozdzielacze rurowe z tworzywa sztucznego, przyporządkowane poszczególnym urządzeniom sanitarnym, takim jak umywalki, prysznice, wanny kąpielowe i toalety, mocowane do podłogi lub ściany, z dwoma kanałami przelotowymi, służącymi do włączania ich w rurę obiegową ciepłej wody i w rurociąg zimnej wody, i z dwiema zewnętrznymi rurami przyłączeniowymi, przebiegającymi poprzecznie względem kanałów przelotowych, z

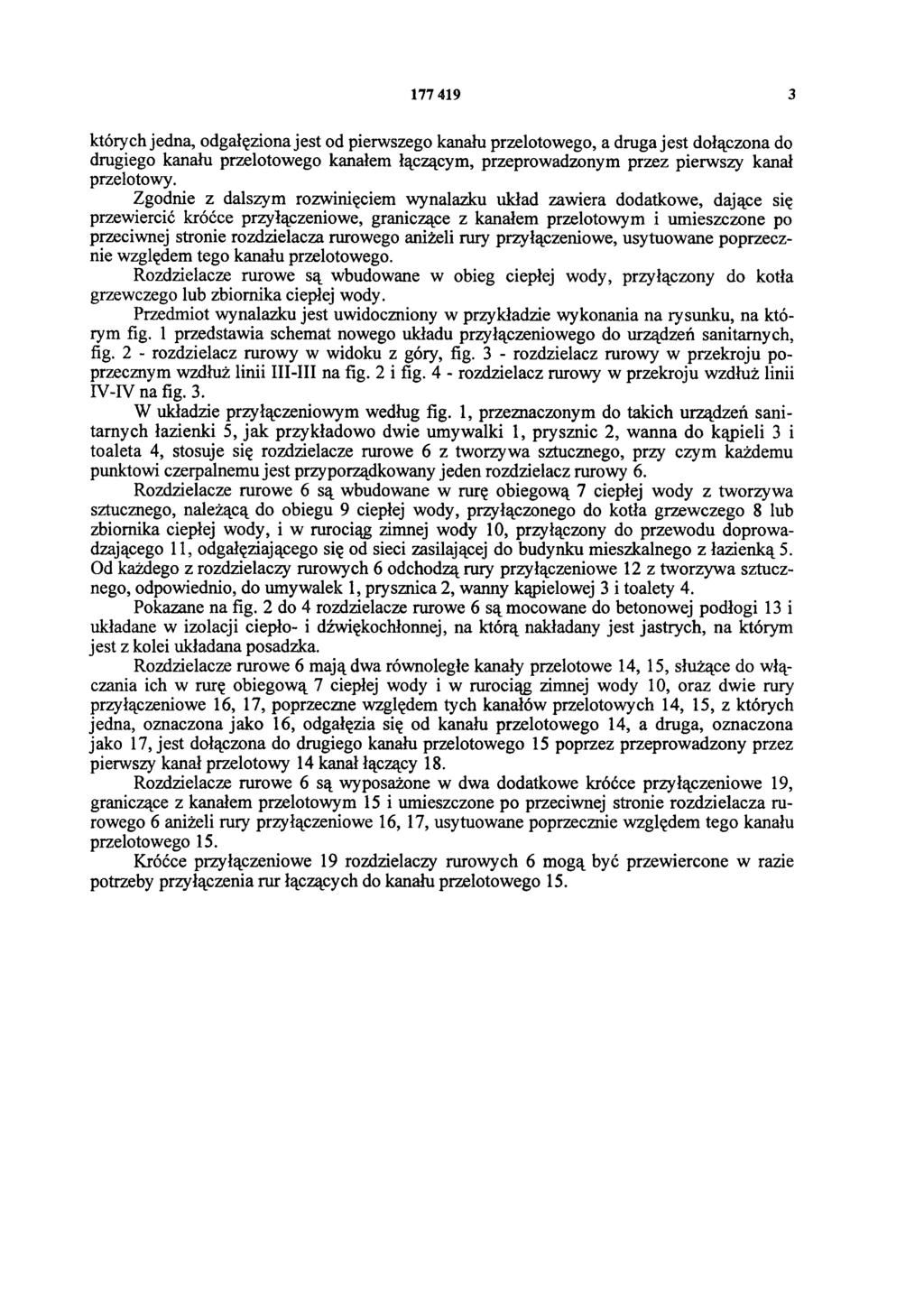

3 których jedna, odgałęziona jest od pierwszego kanału przelotowego, a druga jest dołączona do drugiego kanału przelotowego kanałem łączącym, przeprowadzonym przez pierwszy kanał przelotowy. Zgodnie z dalszym rozwinięciem wynalazku układ zawiera dodatkowe, dające się przewiercić króćce przyłączeniowe, graniczące z kanałem przelotowym i umieszczone po przeciwnej stronie rozdzielacza rurowego aniżeli rury przyłączeniowe, usytuowane poprzecznie względem tego kanału przelotowego. Rozdzielacze rurowe są wbudowane w obieg ciepłej wody, przyłączony do kotła grzewczego lub zbiornika ciepłej wody. Przedmiot wynalazku jest uwidoczniony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia schemat nowego układu przyłączeniowego do urządzeń sanitarnych, fig. 2 - rozdzielacz rurowy w widoku z góry, fig. 3 - rozdzielacz rurowy w przekroju poprzecznym wzdłuż linii III-III na fig. 2 i fig. 4 - rozdzielacz rurowy w przekroju wzdłuż linii IV-IV na fig. 3. W układzie przyłączeniowym według fig. 1, przeznaczonym do takich urządzeń sanitarnych łazienki 5, jak przykładowo dwie umywalki 1, prysznic 2, wanna do kąpieli 3 i toaleta 4, stosuje się rozdzielacze rurowe 6 z tworzywa sztucznego, przy czym każdemu punktowi czerpalnemu jest przyporządkowany jeden rozdzielacz rurowy 6. Rozdzielacze rurowe 6 są wbudowane w rurę obiegową 7 ciepłej wody z tworzywa sztucznego, należącą do obiegu 9 ciepłej wody, przyłączonego do kotła grzewczego 8 lub zbiornika ciepłej wody, i w rurociąg zimnej wody 10, przyłączony do przewodu doprowadzającego 11, odgałęziającego się od sieci zasilającej do budynku mieszkalnego z łazienką 5. Od każdego z rozdzielaczy rurowych 6 odchodzą rury przyłączeniowe 12 z tworzywa sztucznego, odpowiednio, do umywalek 1, prysznica 2, wanny kąpielowej 3 i toalety 4. Pokazane na fig. 2 do 4 rozdzielacze rurowe 6 są mocowane do betonowej podłogi 13 i układane w izolacji ciepło- i dźwiękochłonnej, na którą nakładany jest jastrych, na którym jest z kolei układana posadzka. Rozdzielacze rurowe 6 mają dwa równoległe kanały przelotowe 14, 15, służące do włączania ich w rurę obiegową 7 ciepłej wody i w rurociąg zimnej wody 10, oraz dwie rury przyłączeniowe 16, 17, poprzeczne względem tych kanałów przelotowych 14, 15, z których jedna, oznaczona jako 16, odgałęzia się od kanału przelotowego 14, a druga, oznaczona jako 17, jest dołączona do drugiego kanału przelotowego 15 poprzez przeprowadzony przez pierwszy kanał przelotowy 14 kanał łączący 18. Rozdzielacze rurowe 6 są wyposażone w dwa dodatkowe króćce przyłączeniowe 19, graniczące z kanałem przelotowym 15 i umieszczone po przeciwnej stronie rozdzielacza rurowego 6 aniżeli rury przyłączeniowe 16, 17, usytuowane poprzecznie względem tego kanału przelotowego 15. Króćce przyłączeniowe 19 rozdzielaczy rurowych 6 mogą być przewiercone w razie potrzeby przyłączenia rur łączących do kanału przelotowego 15.

4

5 Fig

6 Fig

7 Fig

8 Fig. 1 Departament Wydawnictw UP RP. Nakład 70 egz. Cena 2,00 zł.
