1 Kamera IP Sricam SP010 Instrukcja obsługi Sricam.pl

2 Instalacja aplikacji SRICAM... 3 Rejestrowanie użytkownika... 4 Uruchomienie kamery... 6 Konfiguracja kamery z telefonem lub tabletem.. 8 Ustawienia nagrywania i alarmu Oznaczenia na produkcie Specyfikacja produktu Ważne informacje:... 18

3 Instalacja aplikacji SRICAM Metoda pierwsza Przed instalacją prosimy o sprawdzenie hasła dostępu do Państwa sieci WIFI. Powinno ono zawierać wyłącznie litery i cyfry i jednocześnie nie powinno zawierać znaków typu:!@#$%^&*()_+. Jeżeli hasło zawiera niedozwolone znaki prosimy o dokonanie stosownych zmian. Pozwoli nam to na uniknięcie błędów przy łączeniu kamery z siecią WIFI. Aby zainstalować aplikację SRICAM proszę o uruchomienie skanera kodów QR (jeżeli państwo nie posiadają skanera to prosimy zaimplementować program z Google play lub App Store) i zeskanować poniższe kody w zależności od posiadanego telefonu. SRICAM Metoda druga Szukamy aplikacji SRICAM w sklepie Google play lub App Store i instalujemy na swoim urządzeniu mobilnym. Aplikacja w sklepie Google play oraz dostęp do zasobów telefonu.

4 Rejestrowanie użytkownika Jeżeli Państwo nie posiadają założonego konta w aplikacji, prosimy o rejestrację jako nowy użytkownik. W tym celu klikamy od razu napis Register. Otwiera się okno w którym wpisujemy adres swojego a kontaktowego w miejscu Input the oraz hasło w miejscu Input password (hasło powinno być zbudowane od 6 do 10 cyfr). W miejscu Reinput password wpisujemy jeszcze raz to samo hasło. Następne klikamy napis Register (zarejestruj się).

5 Pojawia się nam okienko z komunikatem informującym o udanej rejestracji i nazwą konta, którą jest podany przed chwilą przez Państwa adres kontaktowego a. P o t w i e r d z a m y p r o c e d u r ę k l i k a j ą c umieszczony w prawym, dolnym rogu napis CONFIRM (potwierdź). W stosowne pole na następnym ekranie wpisujemy adres podanego a i hasło. Jeśli chcemy, by system zapamiętał nasze ustawienia logowania do aplikacji w polu Remember password, przesuwamy suwak z koloru czerwonego na zielony i klikamy przycisk Login (zaloguj się). Ukazuje się nam informacja o tym, aby dodać nowe urządzenie Add new device. W tym momencie odkładamy na moment telefon na bok i przechodzimy do włączenia kamery.

6 Uruchomienie kamery Zestaw opakowania zawiera kamerę, zasilacz, kabel internetowy 1 m, wkręty oraz uchwyt mocowania kamery. Kamera na końcu kabla posiada kostkę (powyższe zdjęcie) w której zainstalowany został przycisk RESET, zasilanie kamery oraz Port LAN do podłączenia kamery z internetem poprzez kabel. Na kostce znajdują się również dwie diody, jedna

7 zielona włącza się po włączeniu zasilania kamery a druga żółta po podłączeniu kabla internetowego. 1.Kamerę podłączamy do prądu (powyższe zdjęcie, punkt 1) zasilaczem znajdującym się w opakowaniu. Po podłączeniu do prądu zapala się zielona dioda. 2.Kamerę łączymy z router em lub switch em poprzez kabel znajdujący się w zestawie. Po podłączeniu powinna się zapalić żółta dioda. 3.Po podłączeniu kamery ze źródłem zasilania oraz podłączeniu kamery poprzez kabel z routerem resetujemy kamerę przytrzymując wciśnięty przycisk (zdjęcie, punkt 3).

8 Przycisk reset przytrzymujemy około 10 sekund, po tym okresie odczekujemy około 30 sekund. Konfiguracja kamery z telefonem lub tabletem Wracamy do telefonu i naszej aplikacji i klikamy niebieski krzyżyk w polu Add new device. Pojawia się nam kolejne okno w którym w miejsce Input device name wpisujemy dowolnie wymyśloną nazwę identyfikującą nasze urządzenie (np. taras lub garaż). W miejsce Input device ID wpisujemy numer ID, który znajduje się z tyłu kamery np lub skanujemy za pomocą naszego urządzenia mobilnego znajdujący również z tyłu kamery kod QR. Następnie w miejsce Input password wprowadzamy hasło,

9 które fabrycznie składa się z sześciu cyfr 8 (888888). Hasło to można potem zmienić na inne. Naciskamy NEXT. Po wprowadzeniu nazwy, numeru ID oraz hasła przechodzimy dalej naciskając Next. Setting Połączenie z siecią zostało zaakceptowane i kamera jest połączona z siecią, możemy wówczas zmienić ustawienia hasła dostępu do kamery. W tym celu klikamy przycisk Modify Password. Pojawia się okno w którym w miejsce Input old admin password wprowadzamy stare hasło czyli a w miejscu Input new admin password wpisujemy nowe hasło (np. 3377) W miejsce Reinput new Password wpisujemy jeszcze raz nasze nowe hasło i klikamy przycisk Modify

10 (zmień); hasło zostaje zmienione. Po zmianie hasła pojawia się napis mówiący o tym, że hasło zostało zmienione i urządzenie jest podłączone do sieci poprzez kabel i czy chcemy aby przełączyć w tryb Wi-Fi. Klikając przycisk CONFIRM przechodzimy do ustawień swojej sieci. Wpisujemy nazwę sieci, miejsce to powinno się wypełnić automatycznie nazwą sieci, oraz wpisujemy hasło dostępu do swojej sieci i przyciskamy NEXT. Po zmianie hasła pojawia się nam obraz w małych okienkach. Klikając na okienko p r z e c h o d z i m y d o t r y b u pełnoekranowego i obrazu z kamery. W przypadku dłuższego przytrzymania palca na pokazanym zdjęciu przechodzimy do modyfikacji ustawień połączeń, nagrań, oraz kasowania połączenia z kamer

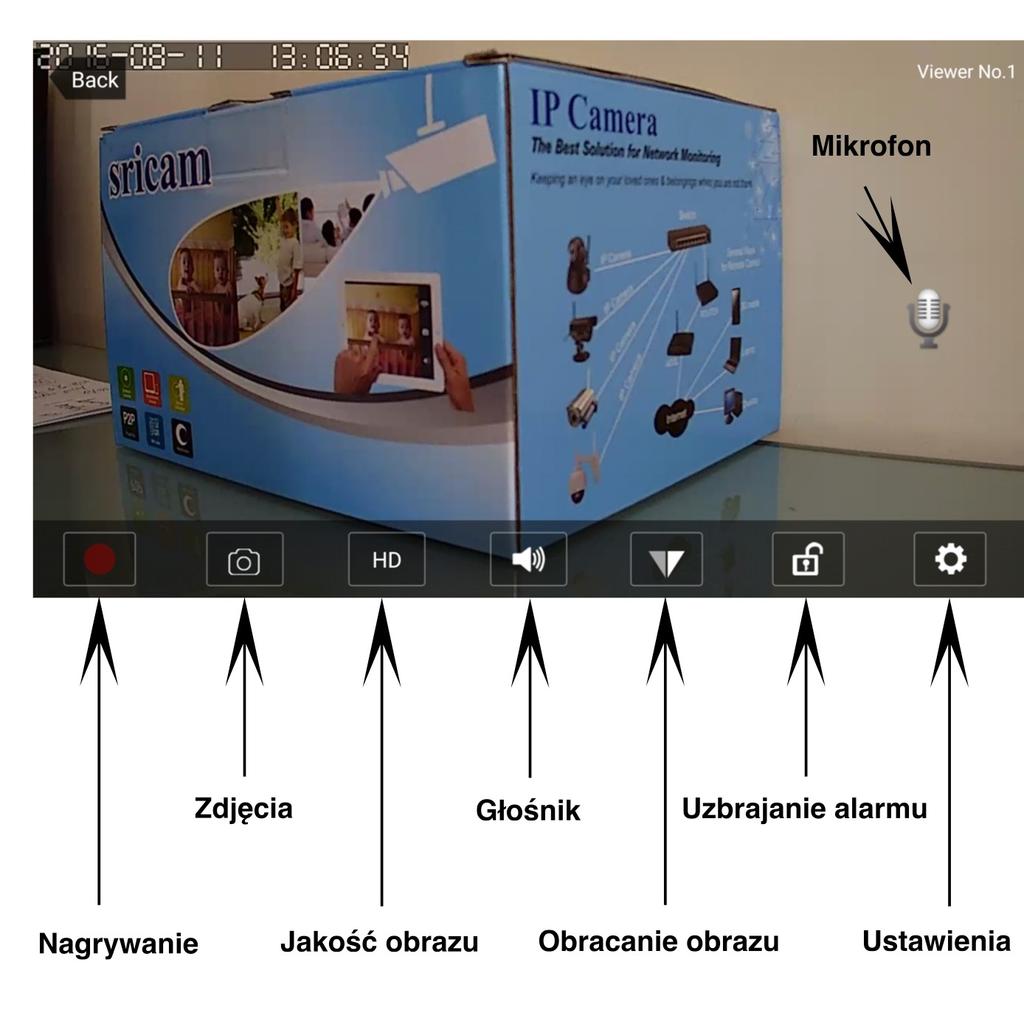

11 Ustawienia nagrywania i alarmu Naciskając z prawej strony ikonę ustawienia przechodzimy do ogólnych ustawień kamery, które możemy programować a w tym najważniejsze funkcje jak alarmy, powiadomienia na po detekcji ruchu lub funkcje związane z alarmem dźwiękowym.

12

13 Klikając Alarm Setting w oknie Setting ukazuje nam się okienko w którym jesteśmy wstanie ustalić informacje dotyczące powiadomień w razie wykrycia ruchu. Włączanie alarmu zaczynamy od przełączenia Receive Alarm Message na pozycie I, na zdjęciu jest ona w pozycji 0. Aby otrzymywać powiadomienia na w chodzimy w Alarm i zgodnie z oknem Modify wpisujemy w miejscu Sender: swój adres owy np. biuro@interia.eu, w miejscu smtp address wpisujemy i n f o r m a c j e d o t y c z ą c e p o c z t y wychodzącej. Ze względu na to, iż poczta w tym przypadku jest na interii w ó w c z a s w p i s u j e m y s m t p poczta.interia.pl oraz numer portu w tym przypadku 465 oraz hasło. W miejscu gdzie powinniśmy podać poniżej słowa recipient: wpisujemy jednym ciągiem adres owy. Nie rozdzielamy go, program sam zmodyfikuje i rozdzieli adres owy na główną nazwę w tym przypadku biuro oraz drugi następnie klikamy Save z prawej strony u góry. Jeżeli program za pierwszym razem nie zweryfikuje adresu owego, sprawdzamy czy nie ma popełnionego błędu i powtarzamy operację.

14 W m i e j s c u M o t i o n D e t e c t Sensitivity ustalamy intensywność ruchu obiektów przez kamerą. W przypadku ustawienia cyfry 1 kamera przy najmniejszym ruchu będzie sygnalizowała alarm. Pozycję Motion Detection Alarm ustawiamy na 1 tak jak na zdjęciu. Jeżeli chcemy aby kamera wydawała dźwięk wówczas Buzzer Alarm ustawiamy w pozycji 1. Pozycja Remote Defence dotyczy czujników montowanych w oknach oraz drzwiach i dotyczą modelu kamery SP006. Klikając Record Setting (ustawienia nagrywania) w oknie Setting mamy możliwość nagrywania na kartę SD. Nagrywanie może odbywać się manualnie lub poprzez uruchomienie alarmu, który skonfigurowaliśmy powyżej oraz czasowo. W podanym przypadku kamera będzie nagrywała czasowo od godziny 22:20 do godziny 7:30. Kamera nagrywa pliki po 30 minut czyli od 22:20 do 22:50 następnie od 22:50 do 23:20 itd.. Po ustawieniu godzin nagrywania potwierdzamy na samym dole przycisk Confirm.

15 Po potwierdzeniu ustawień nagrywania lub ustawionych alarmów przechodzimy na poniższe zdjęcie i uzbrajamy system zamykając kłódkę uzbrajanie alarmu od tego momentu alarm i nagrywanie są aktywne.

16 Oznaczenia na produkcie

17 Specyfikacja produktu System System operacyjny Linux OS Przetwornik Przetwornik obrazu Rozdzielczość obrazu Minimalne oświetlenie Typ obiektywu 1/4 kolor HD CMOS sensor 1 Mp x 720 (1 Megapixel) 0,1 Lux/F.1.2 ( z podświetleniem IR) Obiektyw szklany Obiektyw Parametry obiektywu Ogniskowa 3,6 mm, Przysłona 2,4. Kąt widzenia 80 Rozdzielczość 720P(1280 x 720), VGA(640 x 360), QVGA(320 x 180). Kompresja obrazu H.264. Ilość klatek na sekundę 25 Video Audio Nagrywanie Ostrość Obrót kamery Tryb Nocny Widoczność w nocy Filtr IR-CUT Standard kodowania Input/output Micro SD Sieć Wi Fi ustawiana automatycznie mechaniczny sterowany z poziomu aplikacji, 355 w poziomie, 90 w pionie włączany automatycznie 11 diod IR, widoczność do 10 metrów Wbudowany, wyraźny i czysty obraz G.711A. Wbudowany głośnik i mikrofon, komunikacja w dwie strony Detekcja ruchu, nagrywanie czasowe, nagrywanie manualne IEEE b/g/n, WEP, WPA&WPA2 Encryption Alarm Alarm Tak, nagrywanie automatyczne na twardy dysk, FTP, SD Typ Produktu Zasilanie Plastikowa kamera wewnętrzna DC5V, 1A Temperatura pracy -10 do +50 Wilgotność pracy od 10% do 90% Pozostałe informacje Rozmiar Waga Akcesoria Rozmiar sztuki : długość 68mm x wysokość 168mm x szerokość 110 mm Rozmiar opakowania: 168mm x140mm x 55mm (Dług. x Szer. x Wys.) NeFo - 150g, BruFo - 300g Kamera, Ładowarka, instrukcja obsługi, śruby

18 Dla systemu Certyfikaty Dedykowana aplikacja Windows CE, FCC & RoHS System Android, ios, Windows Możliwość podglądu, nagrywania oglądanego obszaru Gwarancja 24 miesiące na podstawie paragonu, 12 miesięcy na podstawie faktury Ważne informacje: W przypadku modernizacji urządzenia specyfikacja produktowa może ulec zmianie. Kamerę nie należy trzymać w pobliżu routera, który może powodować zakłócenia w działaniu sprzętu. W przypadku resetu kamery, urządzenie wraca do ustawień fabrycznych w tym hasła kamery Ze względu na to, iż ID kamery jest naklejone na kamerze prosimy o zapisanie i zapamiętanie ID kamery na wypadek odklejenia się naklejki i jej zaginięcia. Nie należy czyścić urządzenia środkami chemicznymi a jedynie wilgotną ściereczką. Pamiętaj! - maksymalny zasięg sieci WiFi wewnątrz budynku to około 20 metrów W razie pytań jesteśmy do Państwa dyspozycji: biuro@sricam.pl tel
