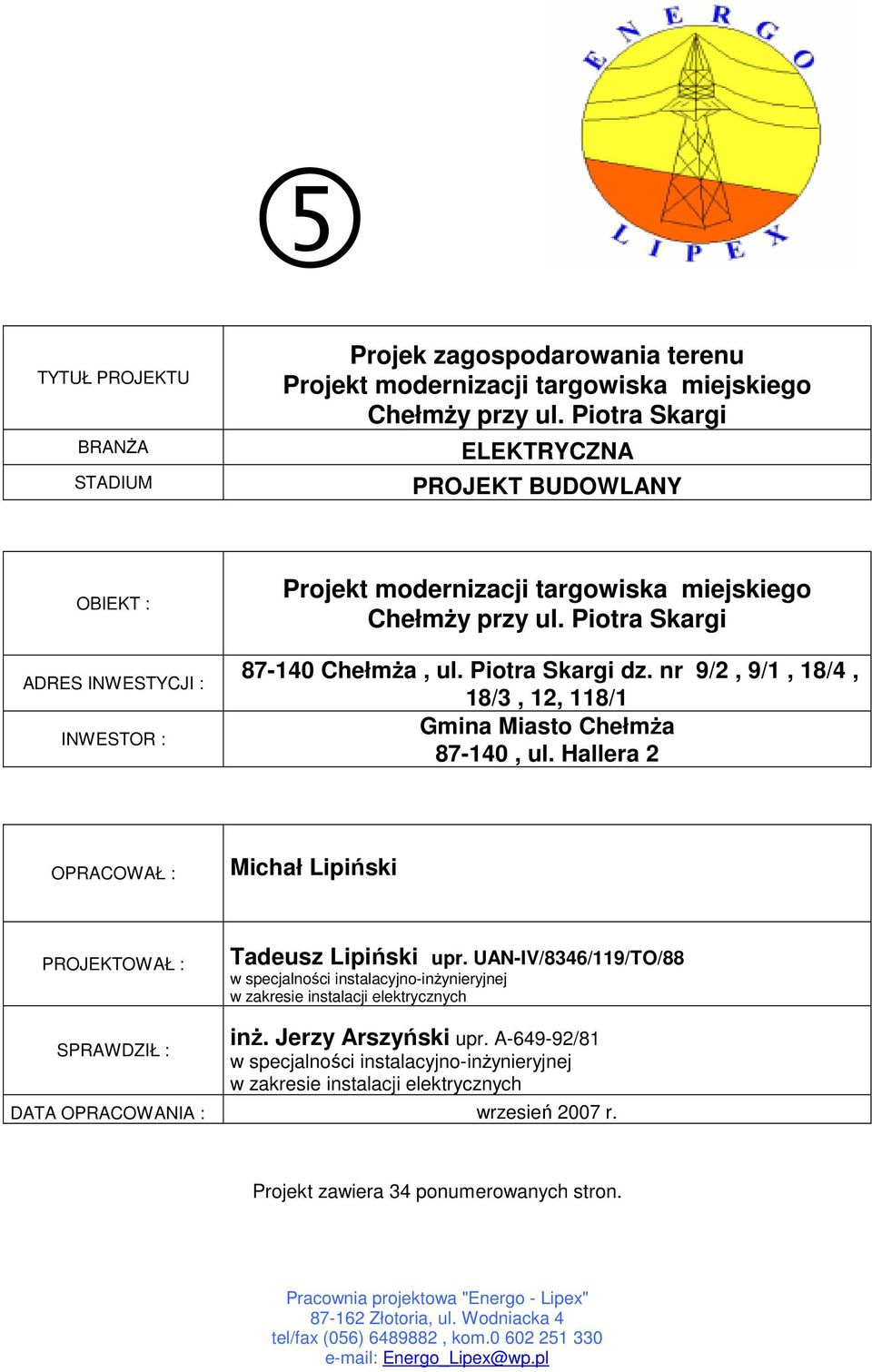

1 5 TYTUŁ PROJEKTU BRANśA STADIUM Projek zagospodarowania terenu Projekt modernizacji targowiska miejskiego ChełmŜy przy ul. Piotra Skargi ELEKTRYCZNA PROJEKT BUDOWLANY OBIEKT : ADRES INWESTYCJI : INWESTOR : Projekt modernizacji targowiska miejskiego ChełmŜy przy ul. Piotra Skargi ChełmŜa, ul. Piotra Skargi dz. nr 9/2, 9/1, 18/4, 18/3, 12, 118/1 Gmina Miasto ChełmŜa , ul. Hallera 2 OPRACOWAŁ : Michał Lipiński PROJEKTOWAŁ : Tadeusz Lipiński upr. UAN-IV/8346/119/TO/88 w specjalności instalacyjno-inŝynieryjnej w zakresie instalacji elektrycznych SPRAWDZIŁ : inŝ. Jerzy Arszyński upr. A /81 w specjalności instalacyjno-inŝynieryjnej w zakresie instalacji elektrycznych DATA OPRACOWANIA : wrzesień 2007 r. Projekt zawiera 34 ponumerowanych stron. Pracownia projektowa "Energo - Lipex" Złotoria, ul. Wodniacka 4 tel/fax (056) , kom Energo_Lipex@wp.pl

2 Projekt zawiera: Lp. Wyszczególnienie Strona 1. Uprawnienia projektanta 3 1a. Zaświadczenie o członkostwie w OIIB projektanta 4 2 Uprawnienia sprawdzającego 5 2a Zaświadczenie o członkostwie w OIIB sprawdzającego 6 3. Oświadczenie projektanta 7 3a. Oświadczenie sprawdzającego 8 4. Opis techniczny 9 5. Obliczenia techniczne Obliczenie oświetlenia Zestawienie materiałów Karty katalogowe zastosowanych materiałów Schemat instalacji elektrycznej Schemat instalacji ogrzewania elektrycznego Schemat instalacji odgromowej Schemat rozdzielnicy RW Schemat rozdzielnicy R-o (ogrzewanie) Schemat oświetlenia terenu 33 ENERGO - LIPEX 2

3 Uprawnienia ENERGO - LIPEX 3

4 zaświadczenie ENERGO - LIPEX 4

5 ENERGO - LIPEX 5

6 ENERGO - LIPEX 6

7 OŚWIADCZENIE PROJEKTANTA Ja, niŝej podpisany Tadeusz Lipiński legitymujący się dowodem osobistym nr ABM urodzony dnia r. w Gołubiu Dobrzyniu zamieszkały w miejscowości Złotoria ul. Wodniacka 4 jako projektant uprawnienia nr UAN-IV/8346/119/TO/88 instalacji elektrycznej dla modernizowanego targowiska miejskiego w ChełmŜy oświadczam, Ŝe w/w projekt został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Złotoria : wrzesień 2007r.. (podpis) ENERGO - LIPEX 7

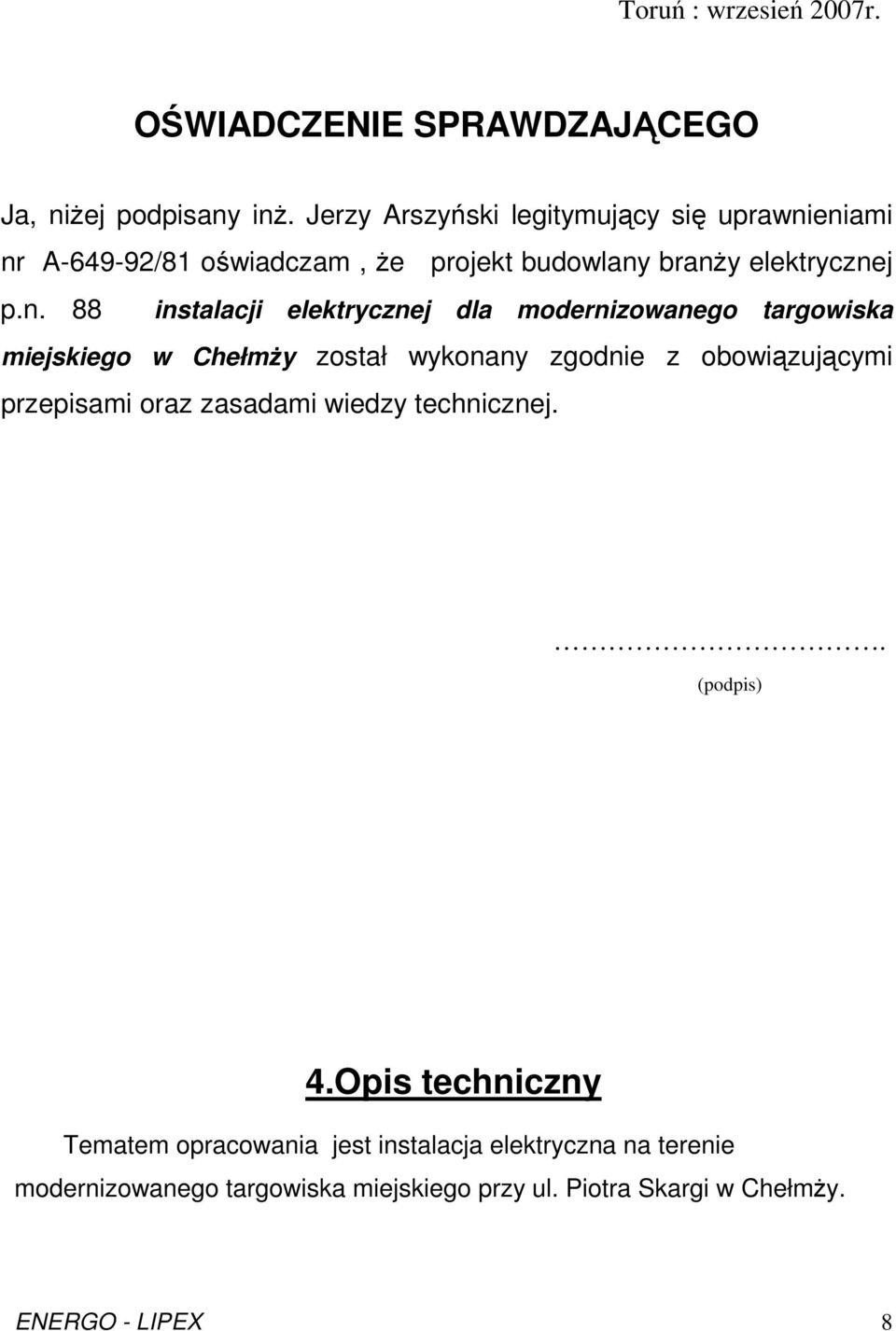

8 Toruń : wrzesień 2007r. OŚWIADCZENIE SPRAWDZAJĄCEGO Ja, niŝej podpisany inŝ. Jerzy Arszyński legitymujący się uprawnieniami nr A /81 oświadczam, Ŝe projekt budowlany branŝy elektrycznej p.n. 88 instalacji elektrycznej dla modernizowanego targowiska miejskiego w ChełmŜy został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.. (podpis) 4.Opis techniczny Tematem opracowania jest instalacja elektryczna na terenie modernizowanego targowiska miejskiego przy ul. Piotra Skargi w ChełmŜy. ENERGO - LIPEX 8

9 4.1 Stan Istniejący Obecna instalacja elektryczna w istniejącym budynek całości do demontaŝu. Modernizowany budynek obecnie zasialny jes z przyłącza energetycznego które jest własnością KE ENERGA BEZ ZMIAN. 4.2 Stan Projektowany Projektuje się instalację elektryczną w całym budynku oraz oświetlenie terenu targowiska. Generalnie instalacja elektryczna w całym obiekcie zaprojektowana została jako podtynkową z oprawami oświetleniowymi wkomponowanymi w podwieszane sufity w całym budynku. NaleŜy zasilić rozdzielnicę główną RW-0 przewodem typu YDY 5x10mm 2 ze złącza energetycznego ( KE ENERGA). Rozdzielnicę RW-0 zaprojektowano przy drzwiach wejściowych do budynku. Z RW-0 wyprowadzić obwody przewodami typu YDY z godnie z projektem. 4.3 Zasilanie Zasilanie projektowanego obiektu nastąpi poprzez istn. złącze energetyczne.. Z wyŝej wymienionego złącza projektuje się przewód typu YDY 5x10mm 2 do rozdzielnicy RW-0. W rozdzielnicy RW-0 projektuje się wyłączniki główny ze typu DPX 125 z cewką wybijakową. Projektuje się zdalny wyłącznik dla zespolonych cewek wybijakowych wyłączników na ścianie frontowej budynku. W RW-0 zaprojektowano ochronniki przepięć B+C typu SP- B+C/3+1 Moeller dla całego budynku 4.4 Instalacja oświetlenia ENERGO - LIPEX 9

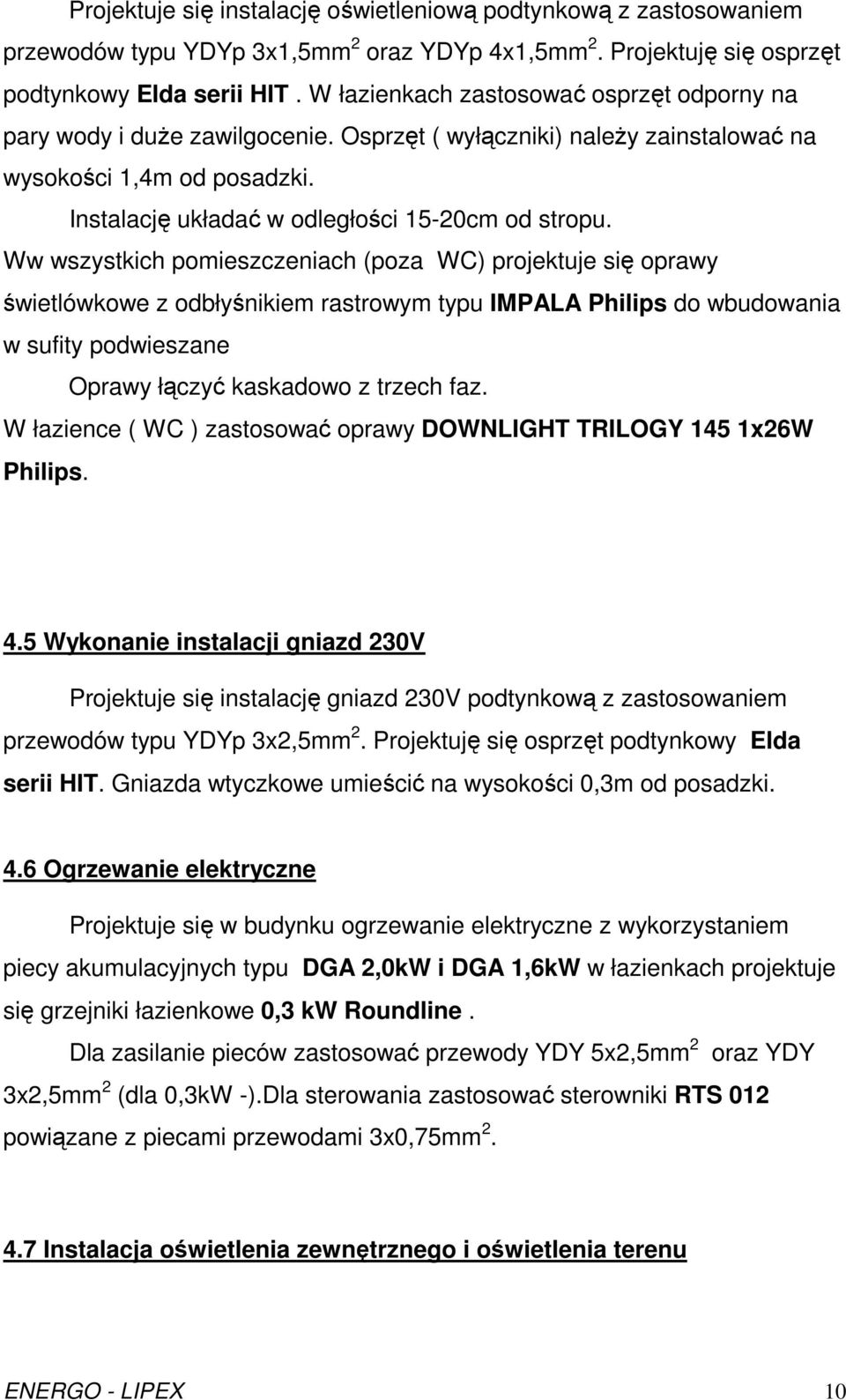

10 Projektuje się instalację oświetleniową podtynkową z zastosowaniem przewodów typu YDYp 3x1,5mm 2 oraz YDYp 4x1,5mm 2. Projektuję się osprzęt podtynkowy Elda serii HIT. W łazienkach zastosować osprzęt odporny na pary wody i duŝe zawilgocenie. Osprzęt ( wyłączniki) naleŝy zainstalować na wysokości 1,4m od posadzki. Instalację układać w odległości 15-20cm od stropu. Ww wszystkich pomieszczeniach (poza WC) projektuje się oprawy świetlówkowe z odbłyśnikiem rastrowym typu IMPALA Philips do wbudowania w sufity podwieszane Oprawy łączyć kaskadowo z trzech faz. W łazience ( WC ) zastosować oprawy DOWNLIGHT TRILOGY 145 1x26W Philips. 4.5 Wykonanie instalacji gniazd 230V Projektuje się instalację gniazd 230V podtynkową z zastosowaniem przewodów typu YDYp 3x2,5mm 2. Projektuję się osprzęt podtynkowy Elda serii HIT. Gniazda wtyczkowe umieścić na wysokości 0,3m od posadzki. 4.6 Ogrzewanie elektryczne Projektuje się w budynku ogrzewanie elektryczne z wykorzystaniem piecy akumulacyjnych typu DGA 2,0kW i DGA 1,6kW w łazienkach projektuje się grzejniki łazienkowe 0,3 kw Roundline. Dla zasilanie pieców zastosować przewody YDY 5x2,5mm 2 oraz YDY 3x2,5mm 2 (dla 0,3kW -).Dla sterowania zastosować sterowniki RTS 012 powiązane z piecami przewodami 3x0,75mm Instalacja oświetlenia zewnętrznego i oświetlenia terenu ENERGO - LIPEX 10

11 Projektuje się w rozdzielnicy RW-0 sterownik astronomiczny wraz ze stycznikami dla starowania oświetlnia zewnętrznego terenu. Z wyŝej wymienionej rozdzielnicy, poprzez proj. stycznik naleŝy wyprowadzić obwód przewodem YDY 3x1,5mm 2 dla zasilania opraw zewnętrznych przed wejściem typu PORTO przykręcone do ściany. Dla oświetlenia terenu projektuje się dwa o bwody kablami YKY 5x4mm 2 oraz słupy typu S-60 z oprawami typu SGS 101/70W na wysięgnikach zgodnie z rysunkiem. Kable w ziemi układać na całej długości między słupami w rurce ochronnej DVK 55 bez podsypki i nasypki z piasku. 4.8 Ochrona przeciwporaŝeniowa Jako ochronę dodatkową przeciwporaŝeniową w sieci projektowanej tj. w układzie sieci TN-S-C zastosować naleŝ w rozdzielnicach wyłączniki róŝnicowoprądowe. 4.9 Połączenia wyrównawcza Wykonać połączenia wyrównawcze szyny wyrównawczej z rurami instalacyjnymi wody i innymi elementami stalowymi oraz rozdzielnicami. Dla potrzeb szyny wyrównawczej wykonać dodatkowe uziemienie R<10Ω. Uziemienie wykonać jako prętowe typu Malico połączone z bednarką ocynkowaną 30x4. Połączenie ze zwodem pionowym wykonać poprzez zacisk probierczy. Zacisk probierczy połączyć z szyną wyrównawczą przewodem LY 16mm Instalacja odgromowa Jako ochronę od wyładowań atmosferycznych projektuje się na budynku instalację odgromową wykonaną na uchwytach dystansowych drutem ocynkowanym φ7. Jako przewody uziemiające projektuje się taśmę stalową ENERGO - LIPEX 11

12 ocynkowaną 25x3 połączonom z przewodami odprowadzającymi zaciskami kontrolnymi. Zastosować uziomy poziomy otokowy wokół budynku połączony z przewodami uziemiającymi zaciskami krzyŝowymi. Zastosować uziomy pionowe przy kominach z drutu ocynkowanego φ7 połączone ze zwodami poziomymi dachu Uwagi końcowe Prace wykonywać zgodnie z obowiązującymi przepisami i normami. Po wykonaniu prac instalacyjno montaŝowych naleŝy wykonać pomiary rezystancji izolacji i skuteczności ochrony przeciw poraŝeniowej. Jako metodą łączeń w puszkach zaleca się lutowanie. Rozwiązania techniczne zostały przedstawione na rysunkach technicznych. Zaleca się zastosowanie : Oprawy oświetleniowe katalog BRILUX, PHILIPS Osprzęt instalacyjny firmy ELDA, Meller, Legrand Załączono karty katalogowe projektowanych opraw oraz osprzętu elektroinstalacyjnego. 5.Obliczenia technicze 5.1 ZESTAWIENIE MOCY - Moc zainstalowana przyjmuje się 12,5kW ENERGO - LIPEX 12

13 -Prąd szczytowy Is = 3 U P s cos φ s = , ,85 = 25,25[ A] Dobiera się zabezpieczenie dla rozdzielnicy RW-0 S 303 B25A w złączu energetycznym SPRAWDZENIE SKUTECZNOŚCI SZYBKIEGO WYŁĄCZENIA zasilanie rozdzielni RW-0 zasilanie YKY 5x10 mm 2 dł. 20 m l 20 R = = = 0,0357Ω δ s Iz = 0,8 = 5152A 0,0357 Prąd wyłączalny w czasie krótszym niŝ 0,2 sekundy równy jest: Iw = In k = 32 5 = 160A Iw = 160A Iz = 5152A Dla obwodu YDY 5x10 dla zasilania rozdzielni RW-0 projektuje się zabezpieczenie S303 B 25A SPRAWDZENIE SKUTECZNOŚCI SZYBKIEGO WYŁĄCZENIA obw. oświetlenia. ROZDZIELNICA R-0 YDY 3x1,5 mm 2 dł. 64 m ENERGO - LIPEX 13

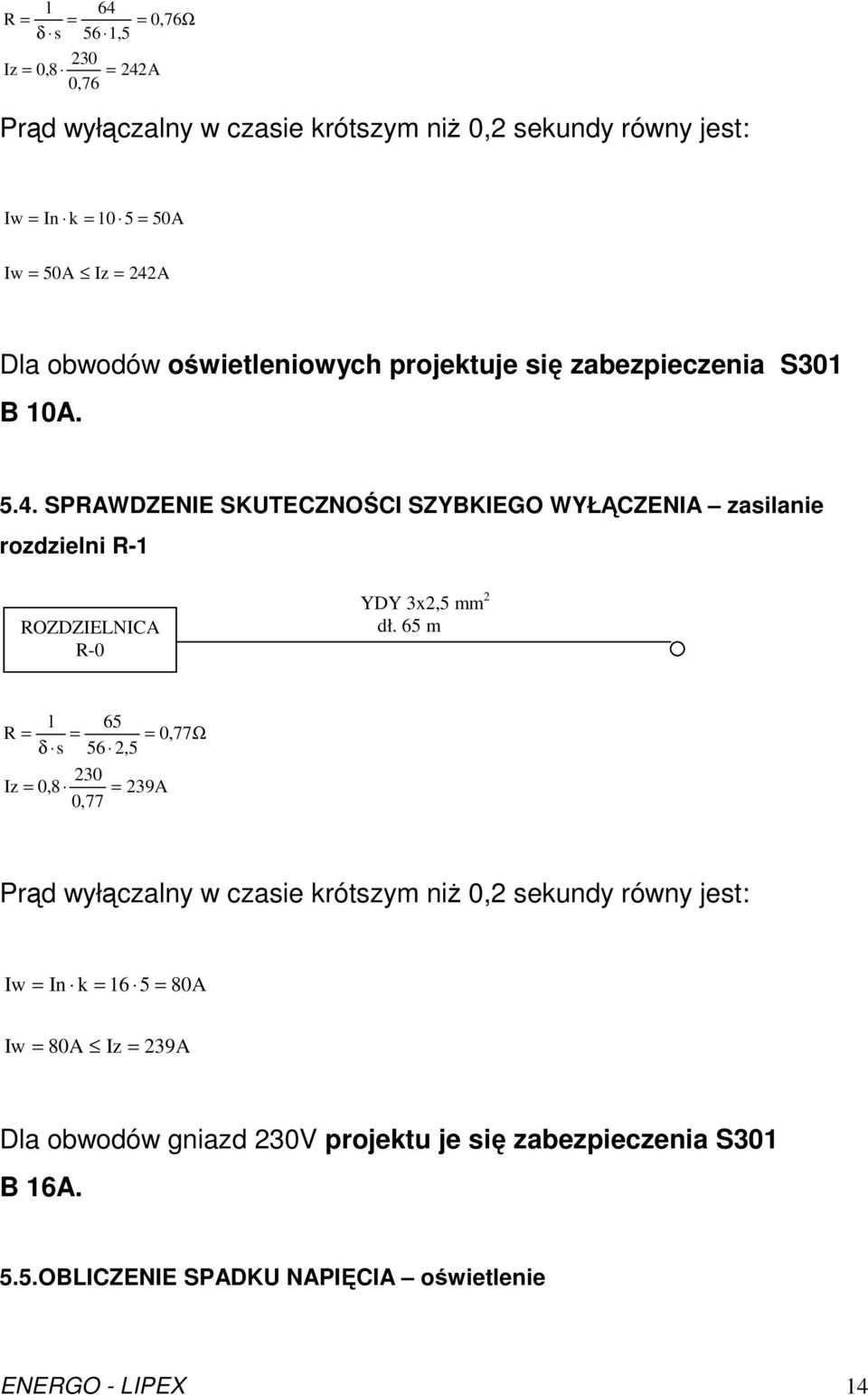

14 l s R = δ Iz = 0,8 64 = = 0,76Ω 56 1, ,76 = 242A Prąd wyłączalny w czasie krótszym niŝ 0,2 sekundy równy jest: Iw = In k = 10 5 = 50A Iw = 50A Iz = 242A Dla obwodów oświetleniowych projektuje się zabezpieczenia S301 B 10A SPRAWDZENIE SKUTECZNOŚCI SZYBKIEGO WYŁĄCZENIA zasilanie rozdzielni R-1 ROZDZIELNICA R-0 YDY 3x2,5 mm 2 dł. 65 m l s R = δ Iz = 0,8 65 = = 0,77Ω 56 2, ,77 = 239A Prąd wyłączalny w czasie krótszym niŝ 0,2 sekundy równy jest: Iw = In k = 16 5 = 80A Iw = 80A Iz = 239A Dla obwodów gniazd 230V projektu je się zabezpieczenia S301 B 16A. 5.5.OBLICZENIE SPADKU NAPIĘCIA oświetlenie ENERGO - LIPEX 14

15 Obliczenie spadku napięcia instalacji typu YDY 3x1,5 zasilającej oświetlenie i zainstalowanych oprawach typu o mocy zainstalowanej 2x36W. 12m 8m 9m 13m 4x 2x58W P L P x L 1 120,00 12, ,00 8, ,00 9, ,00 13, ,00 0, ,00 0, ,00 0, ,00 0,00 0 Σ PL 12840,00 W * m 9 0,00 0,00 0 s 1,5 mm² 10 0,00 0,00 0 γ AL. 56 MS/m 42,00 Σ PL U 1,3292 V U 228,6708 V U 0, % Spadek napięcia: U=1,33V Napięcie na zaciskach ostatniej oprawy: Uk = U U = 230 1,33 = 228, 67V Procentowy spadek napięcia: U 1,33 U % = 100 = = 0,58% Warunek został spełniony: ENERGO - LIPEX 15

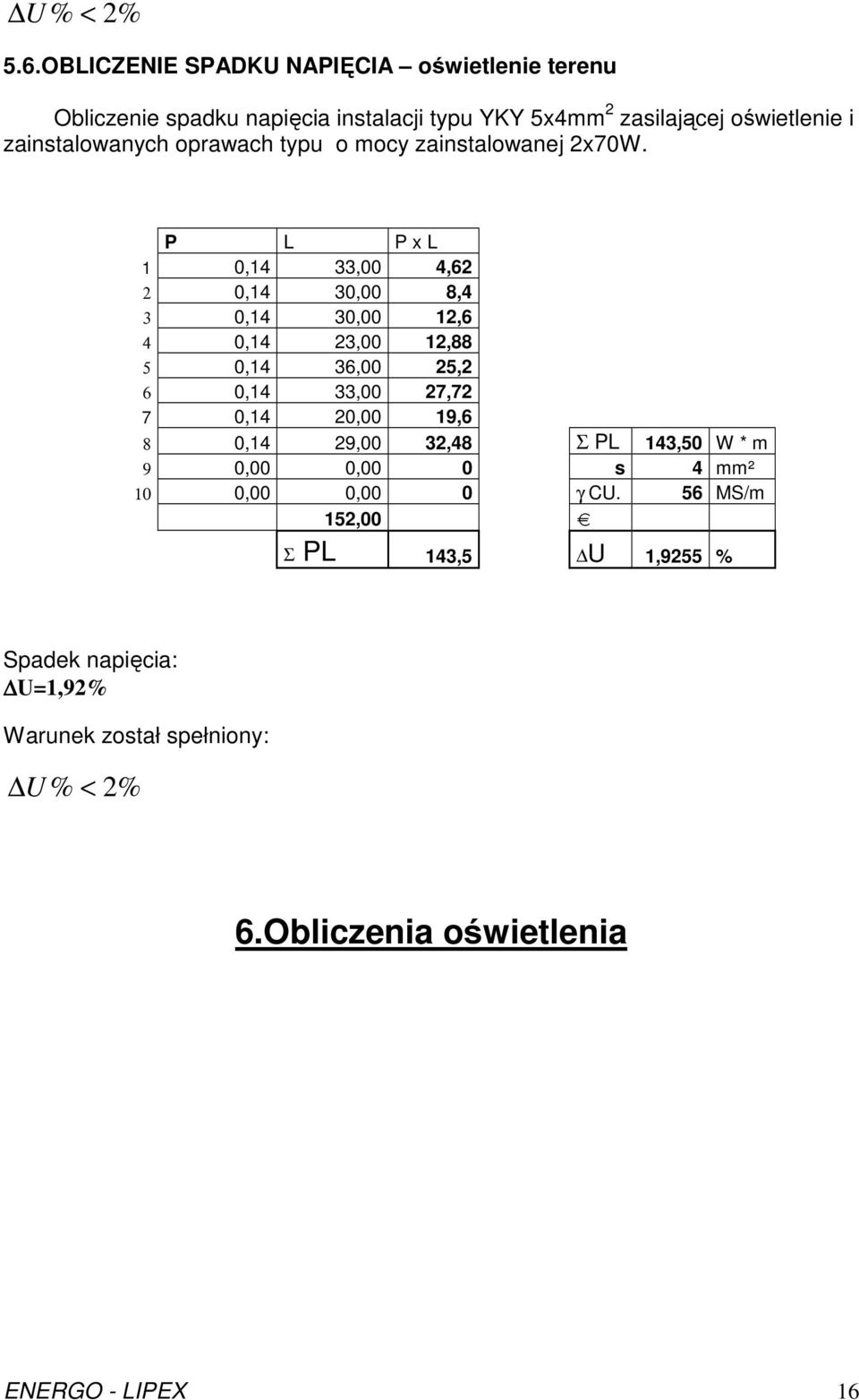

16 U % < 2% 5.6.OBLICZENIE SPADKU NAPIĘCIA oświetlenie terenu Obliczenie spadku napięcia instalacji typu YKY 5x4mm 2 zasilającej oświetlenie i zainstalowanych oprawach typu o mocy zainstalowanej 2x70W. P L P x L 1 0,14 33,00 4,62 2 0,14 30,00 8,4 3 0,14 30,00 12,6 4 0,14 23,00 12,88 5 0,14 36,00 25,2 6 0,14 33,00 27,72 7 0,14 20,00 19,6 8 0,14 29,00 32,48 Σ PL 143,50 W * m 9 0,00 0,00 0 s 4 mm² 10 0,00 0,00 0 γ CU. 56 MS/m 152,00 Σ PL 143,5 U 1,9255 % Spadek napięcia: U=1,92% Warunek został spełniony: U % < 2% 6.Obliczenia oświetlenia ENERGO - LIPEX 16

17 ENERGO - LIPEX 17

18 Rozdzielnica RW-0 7.Zestawienie materiałów Lp. Materiał Ilość INSTALACJA WEWNĘTRZNA 1 Kabel YDY 5x10mm 2 6 m 2 Rozdzielnica XL 195 Legrand 1 kpl. 3 Ochronnik przepięciowy SP- B+C Moeller 1 kpl. 4 Wyłącznik róŝnicowoprądowy 30mA 63A 1 szt. 5 Wyłącznik instalacyjny S301 B 16A 5 szt. 6 Wyłącznik instalacyjny S301 B 10A 12 szt. 7 Wyłącznik instalacyjny S301 C 6A 1 szt. 8 Rozłącznik FR szt. 9 Wyłącznik mocy DPX-125 Legrand 1 kpl. 10 Cewka podnapięciowa wybijakowa 1 szt. 11 Przycisk głównego wyłącznika prądu 1 kpl. 12 Obudowa przyciski 1 szt. 13 Sterownik astronomiczny oświetlenia 1 szt. 14 Stycznik Z-SCH230/ szt. 15 Listwa łączeniowa 1 kpl. 16 R-o Rozdzielnica EKINOXE TX 3x12 1 kpl. 17 Wyłącznik instalacyjny S303 B 10A 8 szt. 18 Wyłącznik róŝnicowoprądowy 30mA 63A 1 szt. 19 Zegar sterujacy 1 szt. 20 Stycznik Z-SCH230/ szt. 21 Listwa łączeniowa 1 kpl. 22 Przewód YDY 3x1,5mm 2 75m 23 Przewód YDY 4x1,5mm 2 85m 24 Przewód YDY 3x2,5mm m. 25 Przewód Ly 16mm 2 20 m 26 Główna szyna uziemiająca 1 szt. 27 Uziemienie Malico 1 kpl. 28 Puszka podtynkowe φ 60 do łączenia 35 szt. 29 Puszka podtynkowa φ szt. 30 Oprawa świetlówkowa IMPALA 2x36W Philips 15 kpl. 31 Oprawa świetlówkowa IMPALA 2x14W Philips 9 kpl. 32 Oprawa świetlówkowa IMPALA 3x14W Philips 3 kpl. 33 Oprawa TRILOGY 145 Philips 2 kpl. 34 Oprawa PORTO 4 szt. 35 Wyłącznik pojedynczy HIT 5 szt. 36 Wyłącznik świecznikowy HIT 8 szt. 37 Gniazdo 230V 16A HIT uszczelnione 5 szt. 38 Gniazdo 230V 16A HIT 32 szt. 39 Ramka 2-krotna HIT 15 szt. 40 Materiały pomocnicze OGRZEWANIE ELEKTRYCZNE 41 Przewód YDY 5x2,5mm 2 85 m 42 Przewód YDY 3x2,5mm 2 12 m 43 Przewód OMY 3x0,75mm 2 25 m 44 Sterownik RTS szt. 45 Piec akumulacyjny DGA 2,0 kw 4 szt. 46 Piec akumulacyjny DGA 1,6 kw 5 szt. 47 Grzejnik łazienkowy 0,3 kw Roundline 3 szt. ENERGO - LIPEX 18

19 OŚWIETLENIE TERENU 48 Kable YKY 5x4mm m 49 Oznacznik kablowy 40 szt. 50 Folia kablowa - niebieska 360 m 51 Rura DVK m 52 Oznacznik grawerowany 41 szt. 53 Oprawa SGS 101/70W + lampa SON-T Pia 70W 24 kpl. 54 Wysięgnik w-1 2 szt. 55 Wysięgnik w-2 10 szt. 56 Wysięgnik w-v 1 szt. 57 Przewód YDY 3x2,5mm 2 80 m 58 Słup S-60Rw 13 szt. 59 Złącze słupowe IZK ( 1 zabezpieczenie) 13 kpl. 60 Fundament F 100/200 + elementy śrubowe 13 kpl. INSTALACJA ODGROMOWA 61 Drut stalowy ocynkowany φ7 95 m 62 Uchwyt naciągowe 8 szt. 63 Uchwyt dystansowe przewodów 16 szt. 64 Zacicki krzyŝowe 6 szt. 65 Zaciski kontrolne 4 szt. 66 Uziemienie Malico 4 kpl. 67 Bednarka ocynkowana 25x4 20 m Materiały pomocnicze ENERGO - LIPEX 19

20 8. Karty katalogowe zastosowanego osprzętu ENERGO - LIPEX 20

21 ENERGO - LIPEX 21

22 ENERGO - LIPEX 22

23 ENERGO - LIPEX 23

24 ENERGO - LIPEX 24

25 ENERGO - LIPEX 25

26 ENERGO - LIPEX 26

27 ENERGO - LIPEX 27
