Niniejszy projekt budowlany obejmuje instalacje elektryczne niskiego napięcia w projektowanym budynku hali "B" w Łodzi, ul. Budy 4.

Transkrypt

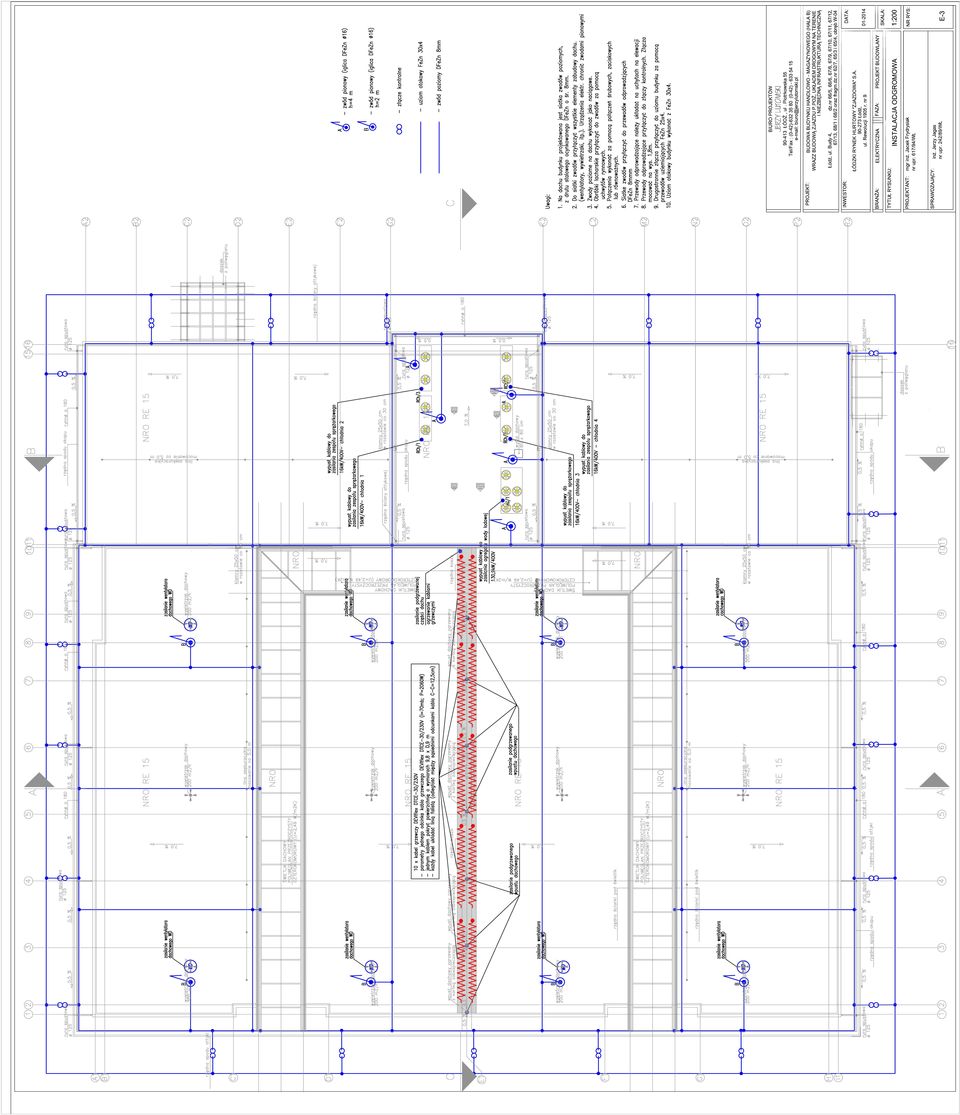

1 Zawartość Opis techniczny Zakres opracowania Zawartość opracowania Zasilanie Rozdzielnica główna RG Instalacje ochrony pożarowej obiektu Pożarowy wyłącznik prądu Oświetlenie awaryjne Instalacja 230/400 V, 50Hz Zasady układania kabli Ogólny opis instalacji elektrycznych Instalacja oświetlenia Oświetlenie podstawowe wewnętrzne Instalacje wentylacji Instalacja uziemienia Ochrona przeciwporażeniowa Instalacja odgromowa Instalacje teleinformatyczne Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zalecenia końcowe SPIS RYSUNKÓW 1. Instalacje elektryczne 2. Instalacje oświetlenia 3. Instalacja odgromowa 4. Instalacja uziemień 5. Schemat rozdzielnicy RG 6. Schemat rozdzielnicy RCh 7. Schemat rozdzielnic TCh1-TCh4 8. Schemat zasilania najemców 9. Schemat centralnego wyłączania oświetlenia 10. Wytyczne dla rozdzielnicy TE najemcy 11. Schemat rozdzielnicy ogrzewania dachu TOD 1

2 Opis techniczny. 1. Zakres opracowania. Niniejszy projekt budowlany obejmuje instalacje elektryczne niskiego napięcia w projektowanym budynku hali "B" w Łodzi, ul. Budy Zawartość opracowania. Projekt obejmuje następujące instalacje elektryczne dla 1 Etapu: Zasilanie energię elektryczną. Rozdzielnica główna niskiego napięcia 400/230V, 50Hz. Instalacja 400/230V, 50Hz. Instalacja oświetleniowa. Instalacje wentylacji Instalacja ochrony odgromowej. Instalacja uziemienia. 3. Zasilanie. Obiekt zasilany będzie w układzie zasilania podstawowego i zasilania rezerwowego. Zasilanie podstawowe wykonane będzie zasilaczem kablowym 2x YAKY4x240mm2 z istniejącej na terenie stacji transformatorowej - z rozdzielni NN. Zasilanie to dotyczy całego obiektu. Zasilanie rezerwowe obsługiwać będzie obwody związane z urządzeniami chłodni. Zasilanie to wykonane będzie zasilaczem kablowym YAKY 4x120mm2 wyprowadzonym ze stacji transformatorowej lub agregatu prądotwórczego - do decyzji inwestora. Zasilacze zasilania podstawowego i rezerwowego wprowadzone do projektowanej rozdzielnicy głównej RG z SZR. 2

3 Bilans mocy dla obiektu: Zasilanie podstawowe - lato: Pi = 333 kw Po = 261 kw Zasilanie podstawowe - zima: Pi = 225 kw Po = 151 kw Zasilanie rezerwowe (chłodnie): Pi = 80 kw Po = 68 kw 4. Rozdzielnica główna RG. W obiekcie projektuje się rozdzielnię główną RG, z której zasilane będą następujące odbiory główne : - rozdzielnica chłodni RCh - rozdzielnica obwodów ogrzewania dachu TOD - rozdzielnica kotłowni Tk - szynoprzewody zasilania najemców - oświetlenie ciągów komunikacyjnych hali i oświetlenia zewnętrznego - urządzenia wentylacji i ogrzewania - agregat wody lodowej - obwody gniazd wtykowych i oświetlenia w części biurowo-socjalnej Rozdzielnica główna RG wyposażona będzie w układ samoczynnego załączania rezerwy SZR. W podrozdzielniach zastosowane zostaną zabezpieczenia obwodów za pomocą wyłączników nadmiarowo prądowych zapewniających tzw. szybkie wyłączanie oraz zastosowane zostaną wyłączniki różnicowoprądowe Ir=30mA. 5. Instalacje ochrony pożarowej obiektu Pożarowy wyłącznik prądu. W obiekcie projektuje się zastosowanie: 3

4 - głównego wyłącznika pożarowego GWP zlokalizowanego w rejonie wejścia głównego do budynku. Wyłącznik ten włączony w sterownik układu SZR w rozdzielnicy RG oraz wyłącznik główny sekcji obwodów nierezerwowanych i wyłączać będzie napięcie w całym obiekcie. - wyłącznika pożarowego GWB zlokalizowanego w rejonie wejścia. Wyłącznik ten wyłączać będzie napięcie w części biurowo-socjalnej. - wyłącznika pożarowego GWK zlokalizowanego w rejonie wejścia do kotłowni. Wyłącznik ten wyłączać będzie napięcie w kotłowni Oświetlenie awaryjne. Dla obiektu przewidziano system oświetlenia awaryjnego: bezpieczeństwa i ewakuacyjnego. System ten zrealizowany zostanie w oparciu o oprawy oświetleniowe wyposażone we własne podtrzymanie awaryjnego świecenia. System zapewnia 1-godz. świecenie z chwilą zaniku napięcia. Załączanie oświetlenia następuje automatycznie z chwilą zaniku napięcia zasilania podstawowego. W obszarze ciągów ewakuacyjnych zainstalowane zostaną oprawy oświetlenia kierunkowego z odpowiednimi piktogramami. Poziom natężenia oświetlenia ewakuacyjnego nie może być mniejszy niż 1 lx. W rejonie hydrantów 5lx. Oprawy awaryjne/ewakuacyjne muszą posiadać cetryfikaty wydane przez CNBOP Józefów. 6. Instalacja 230/400 V, 50Hz Zasady układania kabli. Główne ciągi wlz-ów prowadzone będą w korytach kablowych, rurach ochronnych oraz w listwach i kanałach instalacyjnych. Doprowadzenia kabli i przewodów do końcowych odbiorników (gniazda, oświetlenie, urządzenia) wykonane zostanie p/t, n/t w listwach instalacyjnych zgodnie z aranżacją i roboczymi uzgodnieniami z Użytkownikiem podczas wykonawstwa. Zasilanie najemców zrealizowane zostanie za pomocą szynoprzewodów. Na szynoprzewodach w rejonie poszczególnych boksów handlowych umieszczone będą kasety odpływowe wyposażone w zabezpieczenia zasilaczy do lokali. Od kasety KOZ na szynoprzewodzie doprowadzony zostanie w każdym boksie handlowy zasilacz kablowy YDYżo 3x4mm2 do projektowanej tablicy licznikowej TL. Przy tablicy TL, Najemca zaprojektuje i zamontuje na własny koszt tablicę obwodową zabezpieczeń TE dla danego boksu handlowego. Projekt tablicy TE Najemcy musi uzgodnić ze służbami techniczno-administracyjnymi Hali B. Dla najemcy boksu handlowego przewiduje się przyznanie mocy P=4 kw/230v. 4

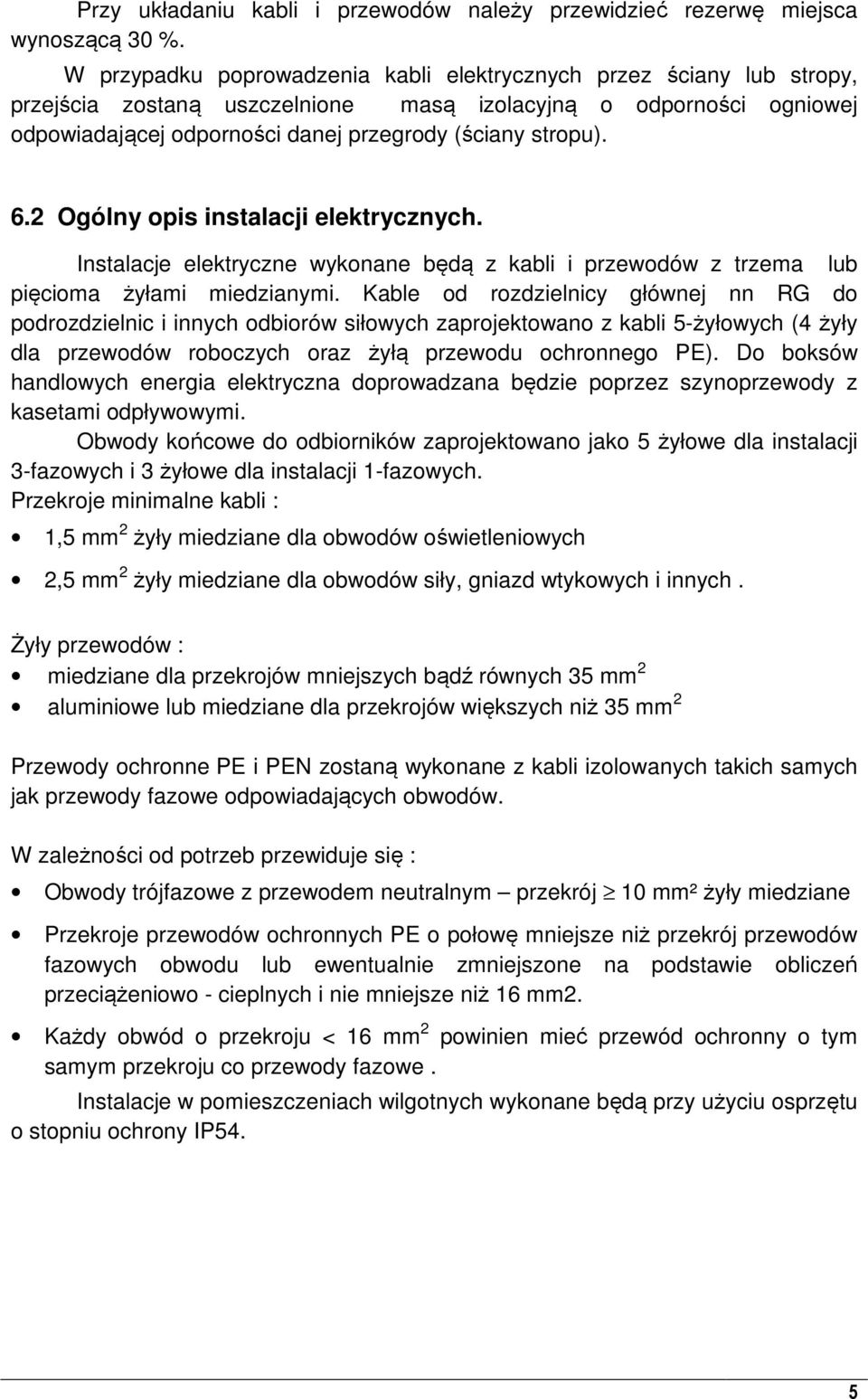

5 Przy układaniu kabli i przewodów należy przewidzieć rezerwę miejsca wynoszącą 30 %. W przypadku poprowadzenia kabli elektrycznych przez ściany lub stropy, przejścia zostaną uszczelnione masą izolacyjną o odporności ogniowej odpowiadającej odporności danej przegrody (ściany stropu). 6.2 Ogólny opis instalacji elektrycznych. Instalacje elektryczne wykonane będą z kabli i przewodów z trzema lub pięcioma żyłami miedzianymi. Kable od rozdzielnicy głównej nn RG do podrozdzielnic i innych odbiorów siłowych zaprojektowano z kabli 5-żyłowych (4 żyły dla przewodów roboczych oraz żyłą przewodu ochronnego PE). Do boksów handlowych energia elektryczna doprowadzana będzie poprzez szynoprzewody z kasetami odpływowymi. Obwody końcowe do odbiorników zaprojektowano jako 5 żyłowe dla instalacji 3-fazowych i 3 żyłowe dla instalacji 1-fazowych. Przekroje minimalne kabli : 1,5 mm 2 żyły miedziane dla obwodów oświetleniowych 2,5 mm 2 żyły miedziane dla obwodów siły, gniazd wtykowych i innych. Żyły przewodów : miedziane dla przekrojów mniejszych bądź równych 35 mm 2 aluminiowe lub miedziane dla przekrojów większych niż 35 mm 2 Przewody ochronne PE i PEN zostaną wykonane z kabli izolowanych takich samych jak przewody fazowe odpowiadających obwodów. W zależności od potrzeb przewiduje się : Obwody trójfazowe z przewodem neutralnym przekrój 10 mm² żyły miedziane Przekroje przewodów ochronnych PE o połowę mniejsze niż przekrój przewodów fazowych obwodu lub ewentualnie zmniejszone na podstawie obliczeń przeciążeniowo - cieplnych i nie mniejsze niż 16 mm2. Każdy obwód o przekroju < 16 mm 2 powinien mieć przewód ochronny o tym samym przekroju co przewody fazowe. Instalacje w pomieszczeniach wilgotnych wykonane będą przy użyciu osprzętu o stopniu ochrony IP54. 5

6 6.3 Instalacja oświetlenia Oświetlenie podstawowe wewnętrzne. Przy projektowaniu oświetlenia przyjęto następujące założenia dotyczące poziomów średniego natężenia oświetlenia : ciągi komunikacyjne pomieszczenia techniczne pomieszczenia biurowe luksów 200 luksów 500 luksów Uwaga: w rejonie każdego boksu handlowego projektuje się zastosowanie skrzynki ze stycznikiem, który sterowany będzie centralnym wyłącznikiem oświetlenia WO w boksach handlowych. Wyłącznik WO zlokalizowany będzie w korytarzu przy wyjściu z zaplecza biurowo-socjalnego na halę. Wyłączenie wyłącznika WO spowoduje zbiorcze wyłączenie oświetlenia we wszystkich boksach handlowych. Szczegóły dotyczące systemu centralnego wyłączania oświetlenia w boksach handlowych przedstawione są na schematach. Dla ciągów komunikacyjnych, pomieszczeń technicznych, sanitarnych, socjalnych i innych podano na planach wytyczne dotyczące rodzaju opraw. Uwaga: dobór opraw dostosować do aranżacji wnętrz. Tam gdzie pojawią się sufity podwieszane należy zastosować oprawy wbudowywane w sufit. W sanitariatach oprawy z kloszem IP44 7. Instalacje wentylacji W obiekcie projektowane są następujące układy wentylacji i ogrzewania - aparaty wentylacyjne, aparaty grzewczo-wentylacyjne, chłodnice przemysłowe, kurtyny powietrzne, agregat wody lodowej. Zestawienie urządzeń oraz szczegóły w projekcie technicznym wentylacji. Szczegóły dotyczące podłączania i sterowania stanowią przedmiot prac dostawcy urządzeń central wentylacyjnych i klimatyzacyjnych. W pomieszczeniach sanitarnych wentylatory nakanałowe załączone na stałe. 8. Instalacja uziemienia. W pomieszczeniu rozdzielni głównej należy wykonać główną szynę uziemień GSU wykonaną z płaskownika FeZn 50x4 i przyłączyć do niej wszystkie instalacje wprowadzane do budynku, instalacje wewnątrz budynku, metalowe obudowy urządzeń, korytka i kanały kablowe, kanały wentylacyjne i wyciągowe wentylacji, sieć połączeń wyrównawczych, instalację odgromową, konstrukcję (zbrojenie) budynku 6

7 słupy konstrukcyjne. Wodomierz zbocznikować płaskownikiem FeZn 25x4. Główną szynę wyrównawczą należy przyłączyć do uziomu budynku. Oporność uziemienia powinna być mniejsza od 10 Ω. W pomieszczeniach technicznych (np. kotłownia) wykonać miejscowe szyny wyrównawcze MSW z płaskownika FeZn 30x4. Szyny te przyłączyć do uziomu i głównej szyny uziemień GSU. Do szyn MSW przyłączyć obudowy wszystkich urządzeń wyposażenia technologicznego pomieszczeń technicznych. Do siatki uziemień należy przyłączyć również zbrojenie słupów konstrukcyjnych. W pomieszczeniach sanitarnych wykonać miejscowe szyny połączeń wyrównawczych, do których przyłączyć metalowe obudowy urządzeń sanitarnych oraz rury. Połączenia te przyłączyć również do głównej szyny wyrównawczej. 9. Ochrona przeciwporażeniowa. Instalacja 400/230 V dla zasilania budynku wykonana będzie w układzie TN-C a w instalacjach wewnętrznych budynku wykonana będzie w układzie sieci TN-S. Jako ochronę przeciwporażeniową dodatkową przewiduje się zastosowanie samoczynnego szybkiego wyłączenia i wyłączniki ochronne różnicowo - prądowe o znamionowym prądzie różnicowym 30 ma. Wyłączniki powinny charakteryzować się następującymi, podstawowymi parametrami: zabezpieczenia linii : wyłączniki zwarciowo przeciążeniowe - charakterystyka C (selektywne, zwłoczne). zabezpieczenia silników : specjalne wyłączniki samoczynne dla silników, lub wyłączniki bez modułu cieplnego połączone z przekaźnikiem cieplnym nastawionym tak aby zabezpieczenie nie zadziałało pod wpływem prądu rozruchowego silnika. obwody informatyczne jw z członem różnicowym 30mA o charakterystyce A zabezpieczenie obwodów odbiorczych charakterystyka B Równocześnie wykonana zostanie sieć połączeń wyrównawczych wszystkich metalowych części mogących znaleźć się pod napięciem. W przypadku pomieszczeń wilgotnych należy wykonać dodatkowe połączenie wyrównawcze miejscowe. 10. Instalacja odgromowa Dla wykonania instalacji odgromowej budynku projektuje się na dachu wykonanie siatki zwodów poziomych z drutu stalowego ocynkowanego o śr. 8 mm. Do siatki zwodów przyłączyć wszystkie elementy zabudowy dachu (kominki, wywietrzaki, obróbki blacharskie itp.). Dodatkowo w rejonie urządzeń wentylacyjnych projektuje się umieszczenie na dachu zwodów pionowych. 7

8 Dla wykonania instalacji odgromowej budynku projektuje się na dachu wykonanie siatki zwodów poziomych z drutu stalowego ocynkowanego o śr. 8 mm. Do siatki zwodów przyłączyć wszystkie elementy zabudowy dachu. Siatkę zwodów przyłączyć do przewodów odprowadzających DFeZn 8mm.Przewody odprowadzające układać natynkowo. Przewody odprowadzające przyłączyć do złączy kontrolnych. Złącza instalować na wys. 1,8 m. Drugostronnie złącza przyłączyć do uziomu za pomocą przewodów uziemiających FeZn 25x4. Jako uziom projektuje się ułożenie wokół budynku uziomu wykonanego z płaskownika FeZn 30x4. Oporność uziemienia nie powinna przekraczać 10 Ω. 11. Instalacje teleinformatyczne Poniżej opisane są podstawowe wytyczne dla instalacji teleinformatycznej Część pasywna sieci teleinformatycznej zostanie wykonana całkowicie w oparciu o elementy transmisyjne kategorii 6. Każde stanowisko robocze wyposażone zostanie w dwa gniazda logiczne typu RJ-45 kategorii 6. Połączenia w gniazdach zostaną wykonane zgodnie ze standardem EIA/TIA. Podstawowym medium transmisyjnym będą kable miedziane w postaci czteroparowej skrętki ekranowanej (S/FTP) kategorii 6. Kabel w osłonie zewnętrznej trudnozapalnej (LSZH, LS0H). Charakterystyka kabla ma uwzględniać odpowiedni margines pracy, tj. pozytywne parametry transmisyjne do min. 600MHz dla kabla kat.6. Topologia sieci poziomej będzie w strukturze gwiazdy punktem dystrybucyjnym (Centralny Punkt Dystrybucyjny) CPD dla części biurowej. Projektowana sieć okablowania strukturalnego pozwoli na wykorzystywanie tych samych gniazd końcowych zarówno dla potrzeb terminali komputerowych jak i aparatów telefonicznych. System oparty zostanie na panelach krosowych Okablowanie poziome dzieli się na odcinki Kable krosowe w szafie krosowniczej Kable instalacji poziomej (do gniazd abonenckich) Maksymalne długości kabli Okablowanie poziome 90m Kabel krosowy 10m Kabel skrętkowy ekranowany, 4 parowy, kategorii 6 Szafa dystrybucyjna wyposażona będzie w listwę zasilającą, panel światłowodowy dla realizacji połączeń zewnętrznych, panele umożliwiające rozszycie kabli okablowania poziomego, panele porządkowe wg potrzeb, panel wentylacyjny. Okablowanie takie będzie umożliwiało dowolną rekonfigurację sieci, tzn. 8

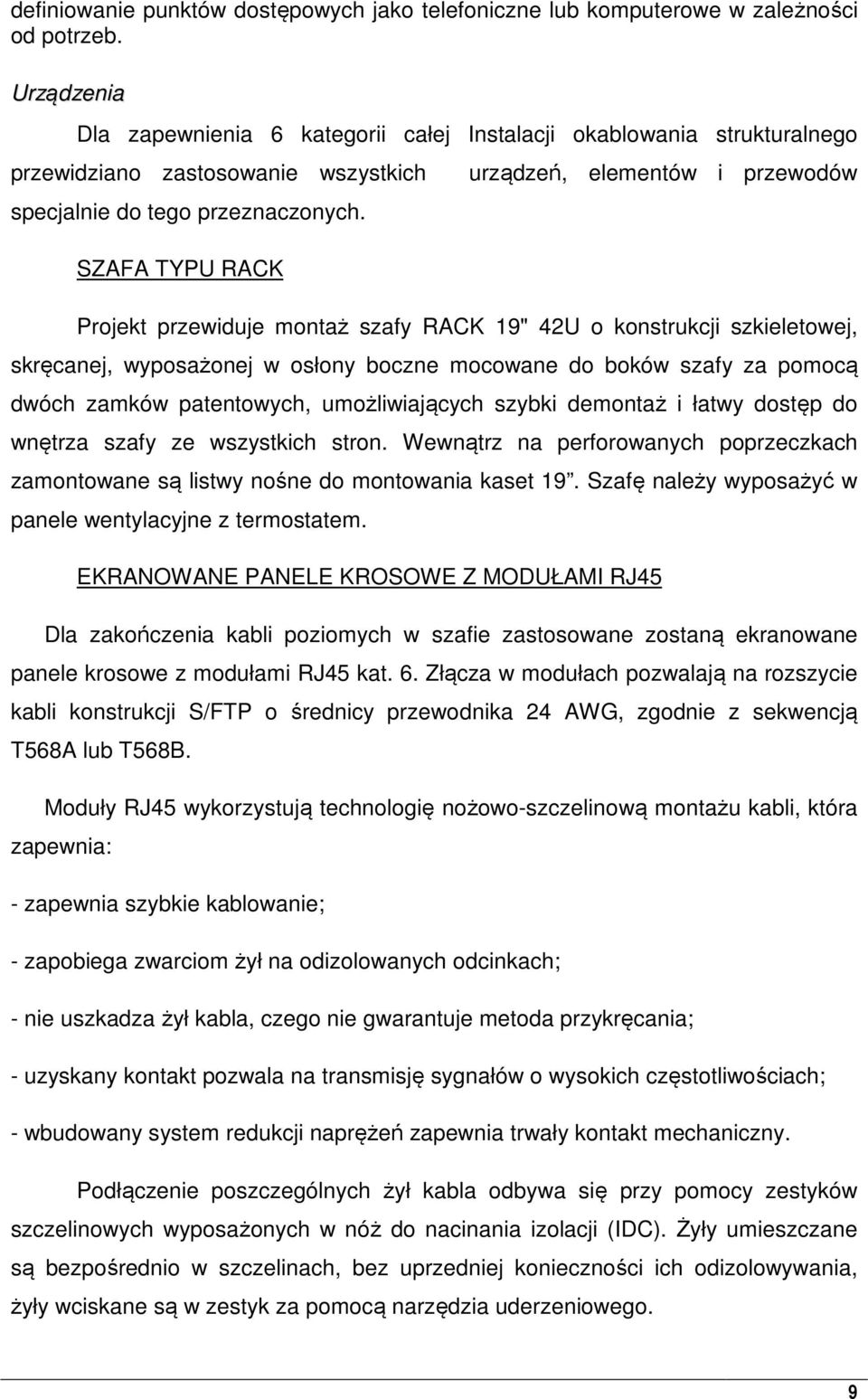

9 definiowanie punktów dostępowych jako telefoniczne lub komputerowe w zależności od potrzeb. Urządzenia Dla zapewnienia 6 kategorii całej Instalacji okablowania strukturalnego przewidziano zastosowanie wszystkich specjalnie do tego przeznaczonych. SZAFA TYPU RACK urządzeń, elementów i przewodów Projekt przewiduje montaż szafy RACK 19" 42U o konstrukcji szkieletowej, skręcanej, wyposażonej w osłony boczne mocowane do boków szafy za pomocą dwóch zamków patentowych, umożliwiających szybki demontaż i łatwy dostęp do wnętrza szafy ze wszystkich stron. Wewnątrz na perforowanych poprzeczkach zamontowane są listwy nośne do montowania kaset 19. Szafę należy wyposażyć w panele wentylacyjne z termostatem. EKRANOWANE PANELE KROSOWE Z MODUŁAMI RJ45 Dla zakończenia kabli poziomych w szafie zastosowane zostaną ekranowane panele krosowe z modułami RJ45 kat. 6. Złącza w modułach pozwalają na rozszycie kabli konstrukcji S/FTP o średnicy przewodnika 24 AWG, zgodnie z sekwencją T568A lub T568B. Moduły RJ45 wykorzystują technologię nożowo-szczelinową montażu kabli, która zapewnia: - zapewnia szybkie kablowanie; - zapobiega zwarciom żył na odizolowanych odcinkach; - nie uszkadza żył kabla, czego nie gwarantuje metoda przykręcania; - uzyskany kontakt pozwala na transmisję sygnałów o wysokich częstotliwościach; - wbudowany system redukcji naprężeń zapewnia trwały kontakt mechaniczny. Podłączenie poszczególnych żył kabla odbywa się przy pomocy zestyków szczelinowych wyposażonych w nóż do nacinania izolacji (IDC). Żyły umieszczane są bezpośrednio w szczelinach, bez uprzedniej konieczności ich odizolowywania, żyły wciskane są w zestyk za pomocą narzędzia uderzeniowego. 9

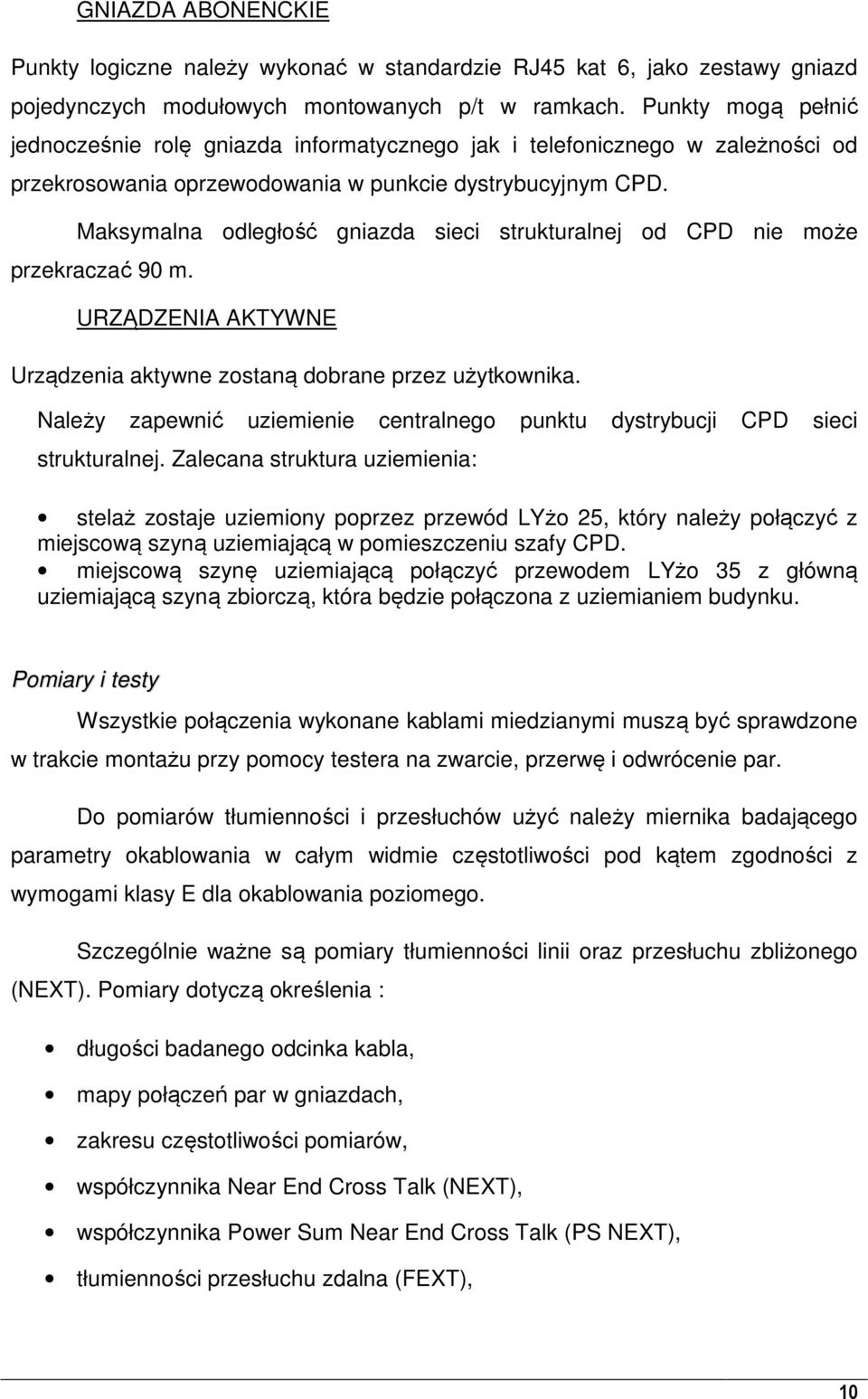

10 GNIAZDA ABONENCKIE Punkty logiczne należy wykonać w standardzie RJ45 kat 6, jako zestawy gniazd pojedynczych modułowych montowanych p/t w ramkach. Punkty mogą pełnić jednocześnie rolę gniazda informatycznego jak i telefonicznego w zależności od przekrosowania oprzewodowania w punkcie dystrybucyjnym CPD. Maksymalna odległość gniazda sieci strukturalnej od CPD nie może przekraczać 90 m. URZĄDZENIA AKTYWNE Urządzenia aktywne zostaną dobrane przez użytkownika. Należy zapewnić uziemienie centralnego punktu dystrybucji CPD sieci strukturalnej. Zalecana struktura uziemienia: stelaż zostaje uziemiony poprzez przewód LYżo 25, który należy połączyć z miejscową szyną uziemiającą w pomieszczeniu szafy CPD. miejscową szynę uziemiającą połączyć przewodem LYżo 35 z główną uziemiającą szyną zbiorczą, która będzie połączona z uziemianiem budynku. Pomiary i testy Wszystkie połączenia wykonane kablami miedzianymi muszą być sprawdzone w trakcie montażu przy pomocy testera na zwarcie, przerwę i odwrócenie par. Do pomiarów tłumienności i przesłuchów użyć należy miernika badającego parametry okablowania w całym widmie częstotliwości pod kątem zgodności z wymogami klasy E dla okablowania poziomego. Szczególnie ważne są pomiary tłumienności linii oraz przesłuchu zbliżonego (NEXT). Pomiary dotyczą określenia : długości badanego odcinka kabla, mapy połączeń par w gniazdach, zakresu częstotliwości pomiarów, współczynnika Near End Cross Talk (NEXT), współczynnika Power Sum Near End Cross Talk (PS NEXT), tłumienności przesłuchu zdalna (FEXT), 10

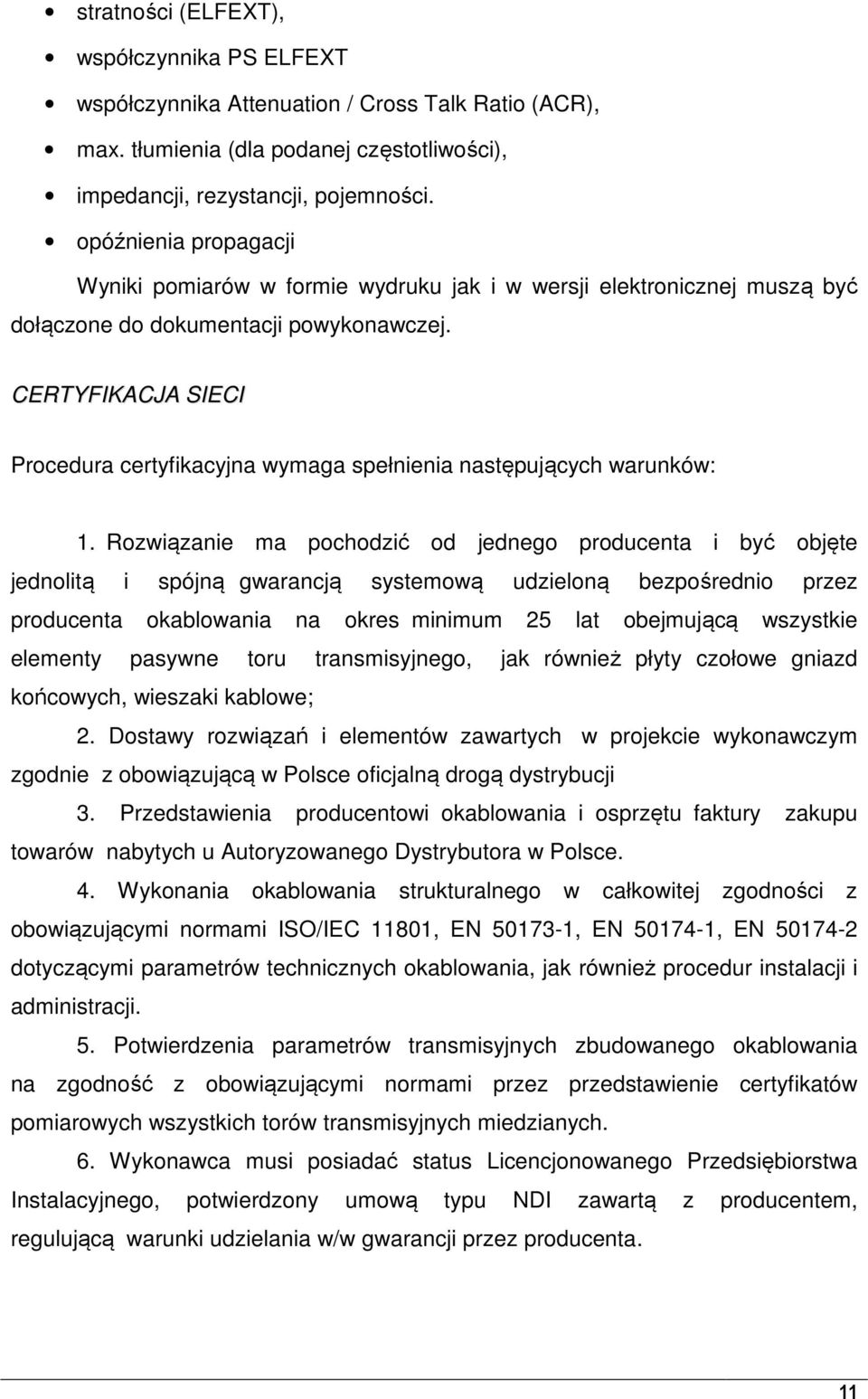

11 stratności (ELFEXT), współczynnika PS ELFEXT współczynnika Attenuation / Cross Talk Ratio (ACR), max. tłumienia (dla podanej częstotliwości), impedancji, rezystancji, pojemności. opóźnienia propagacji Wyniki pomiarów w formie wydruku jak i w wersji elektronicznej muszą być dołączone do dokumentacji powykonawczej. CERTYFIKACJA SIECI Procedura certyfikacyjna wymaga spełnienia następujących warunków: 1. Rozwiązanie ma pochodzić od jednego producenta i być objęte jednolitą i spójną gwarancją systemową udzieloną bezpośrednio przez producenta okablowania na okres minimum 25 lat obejmującą wszystkie elementy pasywne toru transmisyjnego, jak również płyty czołowe gniazd końcowych, wieszaki kablowe; 2. Dostawy rozwiązań i elementów zawartych w projekcie wykonawczym zgodnie z obowiązującą w Polsce oficjalną drogą dystrybucji 3. Przedstawienia producentowi okablowania i osprzętu faktury zakupu towarów nabytych u Autoryzowanego Dystrybutora w Polsce. 4. Wykonania okablowania strukturalnego w całkowitej zgodności z obowiązującymi normami ISO/IEC 11801, EN , EN , EN dotyczącymi parametrów technicznych okablowania, jak również procedur instalacji i administracji. 5. Potwierdzenia parametrów transmisyjnych zbudowanego okablowania na zgodność z obowiązującymi normami przez przedstawienie certyfikatów pomiarowych wszystkich torów transmisyjnych miedzianych. 6. Wykonawca musi posiadać status Licencjonowanego Przedsiębiorstwa Instalacyjnego, potwierdzony umową typu NDI zawartą z producentem, regulującą warunki udzielania w/w gwarancji przez producenta. 11

12 7. W celu zagwarantowania Użytkownikom końcowym najwyższej jakości parametrów technicznych i użytkowych, cała instalacja jest weryfikowana przez inżynierów ze strony producenta. 12. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. Zakres robót: wewnętrzne instalacje elektryczne w budynku hali Kierownik budowy jest zobowiązany do sporządzenia planu bezpieczeństwa i ochrony zdrowia oraz umieścić w widocznym miejscu tablicę informacyjną i ogłoszenie zawierające dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. Przed przystąpieniem do wykonywania robót należy informować pracowników o etapach prowadzenia robót i obszarze prowadzenia robót wymagających zabezpieczenia w danym etapie. Środki techniczne i oragnizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót. Teren prowadzenia robót powinien być wydzielony i oznakowany zgodnie z PN. W miejscach niebezpiecznych należy umieścić znaki informacyjne dotyczące rodzaju zagrożenia. oraz należy stosować inne środki chroniące przed skutkami zagrożeń. Materiały związane z prowadzonymi pracami muszą być składowane w wyznaczonym do tego celu miejscu. Materiały palne należy składować oddzielnie w wydzielonym miejscu. W odległości 20 m od miejsca składowania materiałów palnych nie należy posługiwać się otwartym ogniem. Na terenie powinien zostać urządzony punkt pierwszej pomocy obsługiwany przez wyszkolonych pracowników. Należy zapewnić środki ochrony indywidualnej dla pracowników dostosowane do rodzaju zagrożenia. Roboty należy prowadzić zgodnie z obowiązującymi przepisami. Przy wykonywaniu prac na wysokości należy zapewnić bezpieczeństwo dla pracowników poprzez zastosowanie odpowiednich podestów i barierek ochronnych, zamontowanych w sposób uniemożliwiający wypadnięcie osób. Pracownicy pracujący na wysokości muszą być zabezpieczeni za pomocą szelek BHP z linką przypiętych do konstrukcji budynku lub innych urządzeń gwarantujących bezpieczeństwo. W rejonie wykonywania robót na wysokości należy zapewnić bezpieczeństwo osób przebywających w pobliżu poprzez: - wygrodzenie i oznakowanie strefy niebezpiecznej, zagrożonej spadaniem przedmiotów - w wypadku prowadzenia robót nad miejscami stanowiącymi przejścia należy wykonać zadaszenia o wys. minimalnej 2,4m i szerokości 1,0 m większej niż szerokość przejścia lub przejazdu 12

13 - uzgodnić przebieg robót nie wykonywać jednocześnie robót na różnych poziomach nad sobą. Całość prac powinna być wykonywana przez osoby posiadające odpowiednie przeszkolenie i powinna być nadzorowana przez osoby posiadające odpowiednie uprawnienia do kierowania robotami. W widocznych miejscach należy umieścić tablice informujące o prowadzonych robotach i występującym zagrożeniu. W razie wystąpienia wypadku, należy powiadomić natychmiast kierownictwo robót oraz służby ratownicze. Udzielić pierwszej pomocy. 13. Zalecenia końcowe. Całość robót musi być wykonana zgodnie z Polskimi Normami, polskimi przepisami i wytycznymi Inwestora. Po wykonaniu prac należy skompletować pełną dokumentację powykonawczą wraz z wszelkimi protokółami koniecznych pomiarów. Wykonanie prac należy zlecić osobom posiadającym odpowiednie uprawnienia. Zastosowane materiały muszą posiadać stosowne atesty i świadectwa dopuszczenia do stosowania w Polsce. Podczas wykonywania prac należy na bieżąco ustalać z użytkownikiem zakres i sposób realizacji prac dla określenia najkorzystniejszych rozwiązań szczegółowych. 13

14 r. Oświadczenie zgodnie z art. 20 ust 4 Ustawy z dnia r Prawo Budowlane (Dz.U.nr207 z 2003r poz.2016 z późniejszymi zmianami) Przedmiot : Projekt instalacji elektrycznych budynku hali handlowomagazynowej "B" w Łodzi, ul. Budy 4. Oświadczam, że projekt został opracowany w sposób zgodny z wymaganiami ustawy, warunkami technicznymi i obowiązującymi Polskimi Normami, przepisami oraz zasadami wiedzy technicznej. Podpisano : Sprawdzający Projektant 14
