1 Technika Próżniowa Przyszłość zależy od dobrego wyboru produktu Wydanie Specjalne

2 pisave 594

3 595 pisave Wstęp pisave optimize pisave onoff pisave release pisave sense pisave restrict...604

4 pisave Wstęp pisave Dla pompy/systemu Zawarte w kodzie Zalecane Oszczędność powietrza Sterowana funkcja Podciśnienie włącz/wyłącz pisave optimize piclassic Dowolny system próżniowy zasilany sprężonym powietrzem pisave onoff P3010 P5010 piclassic VGS 3040 Dowolny system próżniowy pisave release VGS 3040 VGS 3010 VGS 5010 Dowolny system pisave sense pigrip przyssawki o średnicach Dowolne mm pisave restrict pigrip przyssawki o średnicach Dowolne mm 596 Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia.

5 pisave Wstęp Zwalnianie/ przedmuch Funkcja Czujnik podciśnienia Czujnik ciśnienia Cechy i zalety u Automatyczna redukcja sprężonego powietrza poprzez regulację ciśnienia zasilania po osiągnięciu zadanego poziomu podciśnienia. u Zwiększa wydajność poprzez utrzymywanie stałego poziomu podciśnienia podczas każdego cyklu pracy. u W pełni pneumatyczne - nie ma potrzeby programowania lub prowadzenia instalacji elektrycznej. u Szybkie początkowe opróżnianie bez zmniejszenia prędkości/ przepływu podciśnienia. u Przeznaczone do pracy w aplikacjach z obiektami porowatymi i szczelnymi. u Automatycznie redukuje zużycie sprężonego powietrza przez użycie energii tylko wtedy, gdy jest to konieczne. Pompa wyłącza się po uzyskaniu ustawionego poziomu podciśnienia i włącza ponownie aby skompensować nieszczelności układu. u Nadaje się do stosowania w aplikacjach szczelnych lub scentralizowanym systemie próżniowym z zewnętrznym kolektorem. u W pełni pneumatyczne - nie ma potrzeby programowania lub prowadzenia instalacji elektrycznej. u Możliwość szybkiego uwolnienia przenoszonych produktów zwiększą przepustowość i zmniejsza czas przestojów. u Redukuje zużycie sprężonego powietrza w porównaniu do tradycyjnych pneumatycznych układów przedmuchu. u Upraszcza system próżniowy, ponieważ jego sterowanie jest zsynchronizowane z pompą. u Redukuje zużycie energii, eliminując potrzebę stosowania ponadgabarytowych pomp próżniowych wymaganych do skompensowania strat w otwartych przyssawkach. u Zapobiega upadkowi przenoszonych elementów i przestojom maszyny spowodowanym różnicami w konfiguracji podnoszonych elementów i w efekcie utracie próżni. u Zmniejsza potrzebę stosowania wielu chwytaków do obsługi różnych konfiguracji elementów. u Dobrze sprawdza się w aplikacjach z obiektami porowatymi i szczelnymi. u Pełny przepływ, gdy przyssawki są w kontakcie z przenoszonym przedmiotem - krótsze czasy cykli. Odpowiednie do konfigurowalnych chwytaków w scentralizowanych systemach próżniowych. u Redukcja zużycia energii przy przenoszeniu różnej ilości i wielkości przedmiotów wykonanych z nieporowatych materiałów. u Zapobiega upadkowi przenoszonych elementów i przestojom maszyny spowodowanym różnicami w konfiguracji podnoszonych elementów i w efekcie utracie próżni. u Nadaje się do stosowania w konfigurowalnych chwytakach do przenoszenia nieporowatych elementów w scentralizowanych systemach próżniowych. Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 597

6 pisave optimize pisave optimize Dane techniczne Proporcjonalny, w pełni pneumatyczny regulator ciśnienia sterowanym próżnią przeznaczony dla pomp próżniowych/eżektorów. Automatyczna redukcja sprężonego powietrza poprzez regulację ciśnienia zasilania po osiągnięciu zadanego poziomu podciśnienia. Zużycie sprężonego powietrza/energii w aplikacji jest ograniczone do minimum (optymalizacja). Przeznaczone do pracy w aplikacjach z obiektami porowatymi i szczelnymi, aby oszczędzać energię i zapewnić prawidłowy poziom podciśnienia. Dodatkowy port dla wakuometru. Port wentylacji powietrznej z filtrem. Obrotowe złącza sprężonego powietrza. pisave optymize dostarcza do pompy próżniowej/eżektora maksymalne ciśnienie/ przepływ powietrza zasilającego. Dodatkowy zestaw uchwytów montażowych. Zestaw modernizujący dostępny jako zintegrowany moduł dla pomp próżniowych piclassic i Classic. Ciśnienie zasilania, maks. MPa 0,7 Ciśnienie zasilania, min. MPa 0,4 Ciśnienie zasilania Spadek ciśnienia 0,05 0,7 MPa i 15 NI/s Materiał Al, CuZn, HNBR, NBR, SS, PA66 Temperatura pracy C Waga g 324 (268)* Zakres operacji (30-60)* Dokładność kpa ±3 Przepływ min. NI/s 1.67 NI/s dla zalecenego eżektora/pompy ciśnienia zasilania Przepływ maks. NI/s 15 Żywotność lata 5 lub 5 millionów cykli Minimalna średnica zanieczyszczeń μm 5 Odległość maks. do systemu próżniowego** m 3 *) piclassic/classic wersja zintegrowana. **) Przewód czujnika podciśnienia. 598 Zastrzegamy sobie możliwość zmian w specyfikacji bez

7 pisave optimize Dane do zamówienia Opis Art. Nr pisave optimize wersja samodzielna kpa G3/8" pisave optimize wersja samodzielna kpa 3/8" NPT pisave optimize zestaw modernizujący piclassic/classic A B Dane do zamówienia, akcesoria Opis Art. Nr Zestaw montażowy pisave optimize Wakuometr 100 -kpa -30 inhg Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 599

8 pisave onoff pisave onoff Niezależny, pneumatyczny układ oszczędzania powietrza dla pomp próżniowych. Regulowany zawór podciśnienia 2/2 NO. Dostępny z dużą histerezą do przenoszenia przedmiotów i małą histerezą dla procesów aplikacji. Vacustat jest zalecany dla pomp próżniowych w szczelnych systemach. Pompa próżniowa musi być wyposażona w zawór zwrotny. Dane techniczne Ciśnienie zasilania MPa Ciśnienie zasilania, maks. MPa 0.6 Materiał Al, NBR, PA, SS, CuZn Temperatura pracy C 0 60 Waga g 89 Przyłącze, sprężone powietrze 2x Ø8 mm / 2x 1/8"NPSF Przyłacze, podciśnienie 2 x M5 Zakres sygnału -kpa Funkcja 2/2 NO P 1 =6 bar i Δp=0.5 bar Nl/s 7.3 Trwałość cykle >10,000,000 Wymiary, szer. x głęb. x wys. mm 44x16,5x89 Informacje o wymiarach można znaleźć w notach katalogowych pomp próżniowych P3010 i P5010. Dane techniczne - specyfikacja Histereza kpa Funkcja Sterowany podciśnieniowo zawór odcina dopływ sprężonego powietrza do pompy z chwilą osiągnięcia zadanego poziomu podciśnienia (1). Poziom podciśnienia regulowany jest przy użyciu pokrętła. Z powodu niewielkich nieszczelności poziom podciśnienia w systemie spada, osiągając po pewnym czasie poziom otwierania zaworu (2). Pompa zaczyna działać ponownie aż do momentu osiągnięcia podciśnienia powodującego zamknięcie zaworu (3), itd. Przyłącze A = Pompa z zaworem zwrotnym B = Przełącznik próżniowy C = Zawór zasilania D = Przyssawka E = Filtr próżniowy Zastrzegamy sobie możliwość zmian w specyfikacji bez

9 pisave onoff Dane do zamówienia Opis Art. Nr pisave onoff o małej histerezie pisave onoff o dużej histerezie Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 601

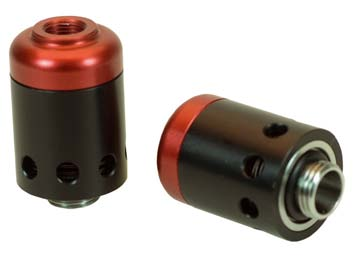

10 pisave release pisave release Reguluje ciśnienie w przyssawkach aby zapewnić szybkie zwalnianie przenoszonego przedmiotu. Bardzo szybkie uwalnianie zapewnione dzięki akumulacji sprężonego powietrza. ON/OFF aktywowane równocześnie przez eżektor. Nie potrzebne dodatkowe sterowanie używany jest pojedynczy zawór 3/2 dla eżektora i pisave release. Dane techniczne Ciśnienie zasilania, zakres MPa Materiał Al, SS, NBR Temperatura pracy C 0 50 Waga g 47 Przyłacze, sprężone powietrze G1/8" Wymiary, Szer.xDł.xWys. mm 26x26x37,3 Dane techniczne - specyfikacja Przyłącze, podciśnienie G1/8" G1/4" Przepływ, atmosferyczny Nl/s Dane do zamówienia Opis Art. Nr A pisave release G1/8" B pisave release G1/4" A B 602 Zastrzegamy sobie możliwość zmian w specyfikacji bez

11 pisave sense pisave sense Dane techniczne, sense Dane do zamówienia Próżniowe zawory odcinające pozwalają na utrzymanie w systemie wystarczającego poziomu podciśnienia, szybkości odpowiedzi i czasu zwalniania pomimo ominięcia przez kilka przyssawek przenoszonego obiektu(ów). Próżniowe zawory odcinające stosuje się w scentralizowanych systemach próżniowych, po jednym dla każdej przyssawki. Zastosowanie zaworów odcinających zapewnia oszczędność energii oraz możliwość zastosowania w systemie mniejszej pompy. Nadają się montażu w konfigurowalnych przenośnikach do obsługi różnej ilości i wielkości nieszczelnych przedmiotów wykonanych np. z płyty MDF, tektury falistej. Nadają się również do obiektów o powierzchniach porowatych wokół krawędzi przyssawki. Dostępne w trzech rozmiarach o różnej wydajności przepływu/charakterystykach dostosowanych do różnych stopni szczelności. Zawory są zintegrowane w aluminiowych mocowaniach z męskimi i żeńskimi podłączeniami gwintowanymi dla ułatwienia instalacji /60 04/60 05/60 Materiał HNBR, TPU, NBR, AL Waga g 20,7 Temperatura pracy C Przepływ pompa/przyssawka do zamkniętego zaworu Nl/s 0.38 (@ 4 -kpa) 0.53 (@ 8 -kpa) 0.73 (@ 12 -kpa) Przepływ pompa/przyssawka minimalny Nl/s 0.10 (@ kpa) 0.17 (@ kpa) 0.27 (@ kpa) Kolor zawaru Zielony Niebieski Czerwony Opis Art. Nr pisave sense mocowanie wieloprzyłączowe 03/ pisave sense mocowanie wieloprzyłączowe 04/ pisave sense mocowanie wieloprzyłączowe 05/ Zastrzegamy sobie możliwość zmian w specyfikacji bez wcześniejszego powiadomienia. 603

12 pisave restrict pisave restrict Dane techniczne, ograniczniki przepływu Podciśnieniowe ograniczniki przepływu pozwalają na utrzymanie w systemie wystarczającego poziomu podciśnienia pomimo ominięcia przez kilka przyssawek przenoszonego obiektu(ów). Nadają się montażu w konfigurowalnych przenośnikach do obsługi różnej wielkości szczelnych przedmiotów/arkuszy blach. Podciśnieniowe ograniczniki przepływu stosuje się w scentralizowanych systemach próżniowych, po jednym dla każdej przyssawki. Zastosowanie ograniczników przepływu zapewnia oszczędność energii oraz możliwość zastosowania w systemie mniejszej pompy. Dostępne w trzech rozmiarach o różnej wydajności przepływu/charakterystyce dopasowanej do różnej wielkości przyssawek. Ograniczniki przepływu zintegrowane są w aluminiowych mocowaniach z męskimi i żeńskimi podłączeniami gwintowanymi dla ułatwienia instalacji Materiał POM, NBR, Al Waga g 20.7 Temperatura pracy C Średnica ogranicznika mm Maksymalny przepływ przecieku* Nl/s *Obowiązuje od 47 -kpa i wyższego poziomu próżni. Na niższych poziomach próżni wyciek stopniowo maleje do zera. Dane do zamówienia Opis Art. Nr pisave restrict mocowanie wieloportowe pisave restrict mocowanie wieloportowe pisave restrict mocowanie wieloportowe Zastrzegamy sobie możliwość zmian w specyfikacji bez
