PRZYSSAWKI AKCESORIA KOMPENSATORY POZIOMU. 1 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

Transkrypt

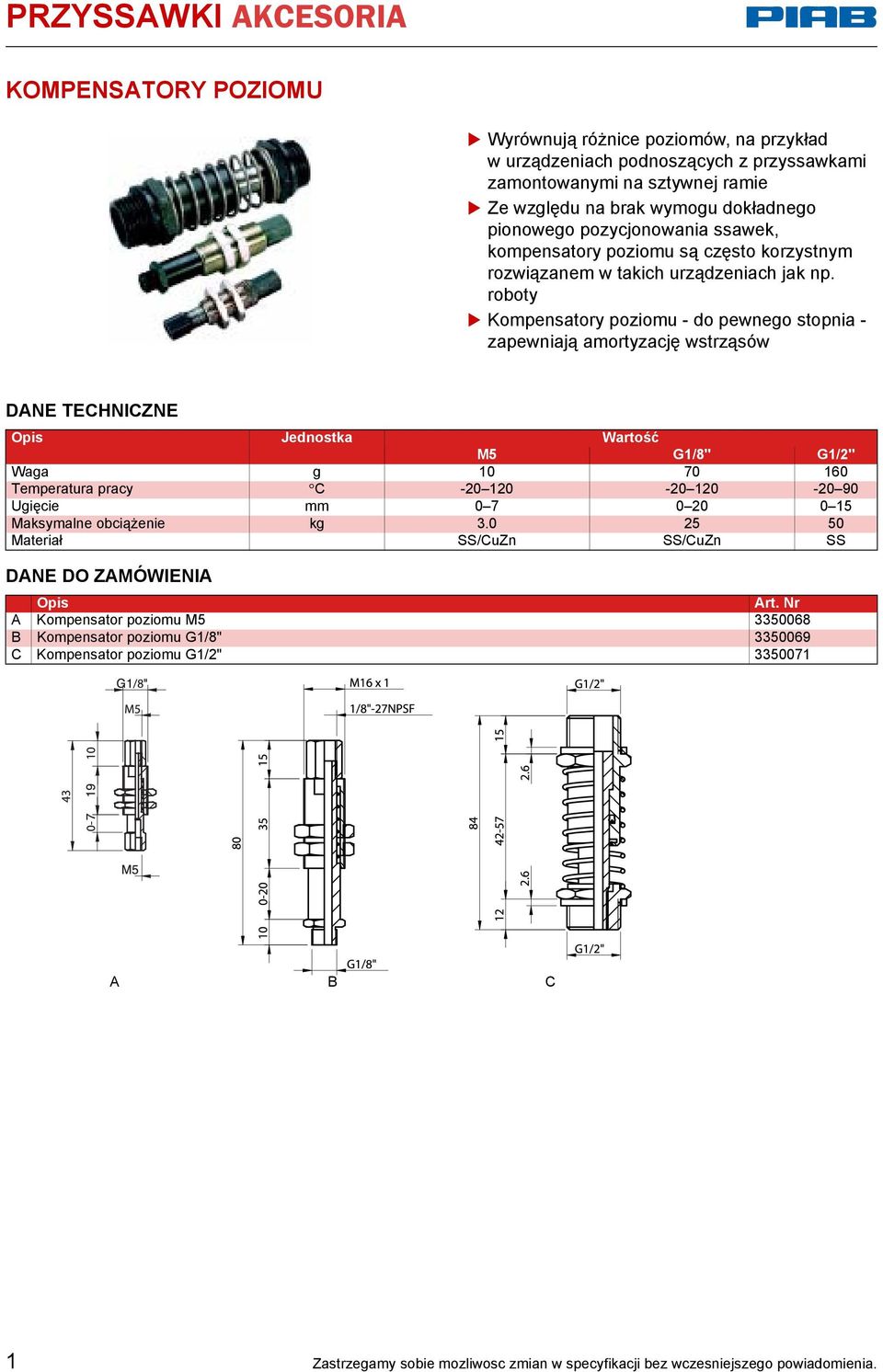

1 KOMPENSATORY POZIOMU Wyrównują różnice poziomów, na przykład w urządzeniach podnoszących z przyssawkami zamontowanymi na sztywnej ramie Ze względu na brak wymogu dokładnego pionowego pozycjonowania ssawek, kompensatory poziomu są często korzystnym rozwiązanem w takich urządzeniach jak np. roboty Kompensatory poziomu - do pewnego stopnia - zapewniają amortyzację wstrząsów Jednostka Wartość M5 G1/8" G1/2" Waga g Temperatura pracy C Ugięcie mm Maksymalne obciążenie kg Materiał SS/CuZn SS/CuZn SS A Kompensator poziomu M B Kompensator poziomu G1/8" C Kompensator poziomu G1/2" A B C 1 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

2 KOMPENSATOR POZIOMU LC30 Przystosowany specjalnie do współpracy z systemami chwytaków próżniowych VGS ; może być stosowany także z innymi produktami PIAB Zaprojektowany do stosowania w standardowych systemach profili przemysłowych Prosta instalacja z możliwością dokładnego pozycjonowania i regulacji położenia przyssawki Blokada obrotu wokół własnej osi np. przy stosowaniu przyssawek owalnych oraz możliwość prostego odblokowania funkcji obrotu Cichy i niezawodny kompensator poziomu z zabezpieczeniem przed przeciążeniami i amortyzacją wstrząsów Przyssawki Akcesoria Jednostka Wartość Siła ugięcia N 5 42 Skok mm 30 Waga g 220 Objętość wewnętrzna cm 3 5 Maksymalne obciążenie (pionowe) N 700 Temperatura pracy C Regulacja wysokości mm 12 Regulacja obrotu Materiał Al, NBR, PA, POM, PUR, SS Kompensator poziomu LC LC 30 jest dostarczany z dwiema śrubami MC6S M6x45. Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 2

3 ŁĄCZNIKI KULOWE Łączniki kulowe mogą być stosowane np. przy podnoszeniu arkuszy blachy z pomocą urządzenia wyposażonego w kilka przyssawek Przyssawka może być mocowana na łączniku kulowym w celu uniknięcia wpływu naprężeń zginających Jednostka Wartość G1/8" G1/2" G3/4" Waga g Temperatura pracy C Kąt ±12 ±12 ±12 Maksymalne obciążenie kg Materiał SS/CR/PA/NBR SS/CR/PA/NBR SS/CR/PA/NBR A Łącznik kulowy G1/8" B Łącznik kulowy G1/2" C Łącznik kulowy G3/4" G G1/ " O A B C O /4 3 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

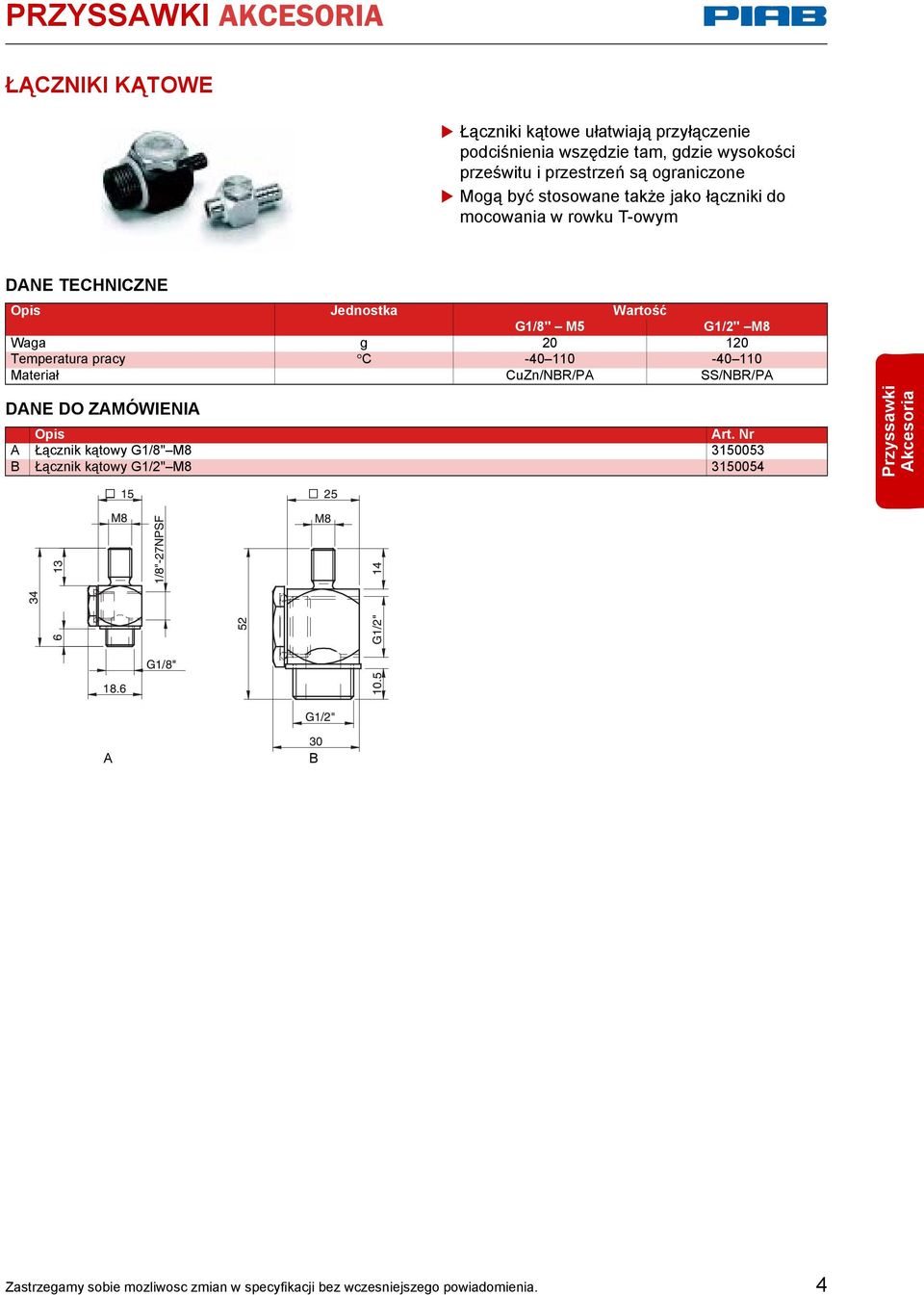

4 ŁĄCZNIKI KĄTOWE Łączniki kątowe ułatwiają przyłączenie podciśnienia wszędzie tam, gdzie wysokości prześwitu i przestrzeń są ograniczone Mogą być stosowane także jako łączniki do mocowania w rowku T-owym Jednostka Wartość G1/8" M5 G1/2" M8 Waga g Temperatura pracy C Materiał CuZn/NBR/PA SS/NBR/PA A Łącznik kątowy G1/8" M B Łącznik kątowy G1/2" M Przyssawki Akcesoria A B Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 4

5 ADAPTERY DO MOCOWAŃ W ROWKU T-OWYM Adapter T-owy do mocowania rowkowego umożliwia montowanie przyssawek PIAB na istniejących wysięgnikach i końcówkach manipulacyjnych robotów w przemyśle samochodowym; łączniki teowe - po wkręceniu do odpowiednich mocowań przyssawek - mogą być montowane w rowkach typu T Przyssawki mogą być szybko i łatwo wymieniane Dzięki brakowi możliwości obrotu, doskonale nadaje się do stosowania z przyssawkami owalnymi Jednostka Wartość Waga g Temperatura pracy C Materiał Al/NBR A Adapter montażowy do T-szczeliny G1/8" męski B Adapter montażowy do T-szczeliny G3/8" męski C Adapter montażowy do T-szczeliny 3/8" NPT D Adapter montażowy do T-szczeliny G1/2" męski E Adapter montażowy do T-szczeliny G3/8" żeński A B C D E 5 Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia.

6 CZĘŚCI ZAMIENNE Materiał Temperatura pracy Pierścień wzmacniający do BL20-2, 4x Poliamid, PA -40 C 110 C Pierścień wzmacniający do BL30-2, 4x Poliamid, PA -40 C 110 C Pierścień wzmacniający do BL40-2 & B-BL40-2, 4x Poliamid, PA -40 C 110 C Pierścień wzmacniający do BL50-2, 4x Poliamid, PA -40 C 110 C Filtr do BX25P Poliester/TPE -40 C 90 C Filtr do BX35P Poliester/TPE -40 C 90 C Filtr do BX52P Poliester/TPE -40 C 90 C Filtr do BX75P Poliester/TPE -40 C 90 C Filtr do BX110P Polietylen, PE -40 C 80 C Filtr do B50-2 Polietylen, PE -40 C 80 C Filtr do B75-2 Polietylen, PE -40 C 110 C Filtr do B110-2 Polietylen, PE -40 C 110 C Zawór stożkowy F40-2 Al/SS/NBR -40 C 110 C Zawór stożkowy F50-2 Al/SS/NBR -40 C 110 C Zawór stożkowy F75 Al/SS/NBR -40 C 110 C Zawór stożkowy F110 Al/SS/NBR -40 C 110 C Przyssawka FP200 Poliuretan Poliuretan, PUR 0 C 80 C Przyssawka FP300 Poliuretan Poliuretan, PUR 0 C 80 C Przyssawka P35 Etylen propylenowy Etylen propyl., EPDM -40 C 100 C Przyssawka P60 Etylen propylenowy Etylen propyl., EPDM -40 C 100 C Przyssawka P100 Etylen propylenowy Etylen propyl., EPDM -40 C 100 C Przyssawka P200 Etylen propylenowy Etylen propyl., EPDM -40 C 100 C Przyssawka P300 Etylen propylenowy Etylen propyl., EPDM -40 C 100 C Przyssawka OP20x100 Etylen propylenowy Etylen propyl., EPDM -40 C 100 C Przyssawka OP40x200 Etylen propylenowy Etylen propyl., EPDM -40 C 100 C Mocowanie 1/8" NPSF żeńskie Aluminium -40 C 110 C Mocowanie 1/8" NPSF żeńskie Aluminium -40 C 110 C Mocowanie G1/2" żeńskie Aluminium -40 C 110 C Mocowanie G3/4" żeńskie Aluminium -40 C 110 C Mocowanie G3/4" żeńskie Aluminium -40 C 110 C Mocowanie 1/8" NPSF żeńskie Aluminium -40 C 110 C Mocowanie G1/2" żeńskie Aluminium -40 C 110 C Regulowane podparcie do P35, z filtrem Al/CuZn/PE -40 C 80 C Regulowane podparcie do P60, z filtrem Al/CuZn/PE -40 C 80 C Regulowane podparcie do P100, z filtrem Al/CuZn/PE -40 C 80 C Zawór stożkowy P35 & P60 Al/SS/NBR -40 C 110 C Zawór stożkowy P100 Al/SS/NBR -40 C 110 C Wałek gwintowany 3/8" NPSF żeński CuZn/Al -20 C 120 C Wkład gwintowany G3/8" męski, z o-ringiem Al/NBR/SS -20 C 120 C Wkład gwintowany G3/8" męski, z o-ringiem i z filtrem siatkowym Al/NBR/SS -20 C 120 C Przyssawki Akcesoria Zastrzegamy sobie mozliwosc zmian w specyfikacji bez wczesniejszego powiadomienia. 6
