Montaż. Smart-UPS VT MGE Galaxy Panel obejścia serwisowego kva 400 V
|
|
- Kinga Wawrzyniak
- 8 lat temu
- Przeglądów:
Transkrypt
1 Montaż Smart-UPS VT MGE Galaxy 3500 Panel obejścia serwisowego kva 400 V
2
3 Contents Bezpieczeñstwo Nale y zachowaæ tê instrukcjê Ostrze enia Przeprowadzanie konserwacji przy w³¹czonym zasilaniu panelu Wstêp Odbiór panelu obejœcia serwisowego Przegl¹d wstêpny Elementy panelu obejœcia serwisowego Widok z przodu (zewnêtrzny) Widok z przodu (wnêtrze) Planowanie instalacji Miejsce monta u Miejsce potrzebne do instalacji Procedura instalacji Informacje ogólne Potrzebne narzêdzia Dostêp do elementów wewnêtrznych Wybijanie otworów na przewody Monta panelu obejœcia serwisowego na œcianie Wewnêtrzne po³¹czenia przewodów Zewnêtrzne po³¹czenia przewodów Dane techniczne Schemat panelu obejœcia serwisowego i
4
5 Bezpieczeństwo Należy zachować tę instrukcję Niniejsza instrukcja zawiera ważne wskazówki, których należy przestrzegać podczas instalacji, obsługi oraz serwisowania montowanego na ścianie panelu obejścia serwisowego do urządzenia Smart-UPS VT. Ostrzeżenia Przestroga: instalacja wszystkich przewodów musi zostać przeprowadzona przez posiadającego wymagane uprawnienia elektryka lub osobę przeszkoloną przez firmę APC, która zna budowę oraz zasady obsługi tego urządzenia. Instalacja musi być zgodna z przepisami lokalnymi i krajowymi. Przestroga: ten produkt pobiera energię z wielu źródeł prądu zmiennego. Przed przystąpieniem do czynności serwisowych należy odłączyć wszystkie źródła zasilania w celu całkowitego wyeliminowania energii w urządzeniu. Przestroga: przed instalacją lub wykonywaniem czynności serwisowych należy się upewnić, że panel obejścia serwisowego nie jest podłączony do źródła prądu elektrycznego oraz wszystkie przełączniki znajdują się w pozycji wyłączonej. Przestroga: należy ściśle przestrzegać instrukcji dotyczących instalacji okablowania. Niezastosowanie się do tego zalecenia grozi trwałym uszkodzeniem urządzenia. Przestroga: należy unikać kontaktu z uprzednio zainstalowanymi przewodami elektrycznymi oraz z innymi potencjalnymi zagrożeniami, które mogą być obecne w ścianie wybranej do instalacji. Przeprowadzanie konserwacji przy włączonym zasilaniu panelu Firma APC nie zaleca przeprowadzania konserwacji panelu obejścia serwisowego przy włączonym zasilaniu. Ze względu na krytyczny charakter zasilania w centrach przetwarzania danych może jednak zaistnieć konieczność przeprowadzenia takich czynności pod napięciem. Jeżeli jest to konieczne, należy przestrzegać następujących zasad, aby zmniejszyć ryzyko porażenia prądem elektrycznym: Nie wolno pracować samodzielnie. Pracę mogą wykonywać wyłącznie elektrycy posiadający wymagane uprawnienia i przeszkoleni w zakresie serwisowania urządzeń pod napięciem. Zapoznać się z procedurami odłączania dopływu energii elektrycznej do panelu obejścia serwisowego i centrum danych w sytuacjach awaryjnych. Stosować odpowiednią odzież ochronną i sprzęt ochronny. Używać wyłącznie narzędzi z podwójną izolacją. W przypadku braku takich narzędzi zabezpieczyć posiadane narzędzia taśmą izolacyjną. Podczas obsługi panelu należy postępować zgodnie z lokalnymi przepisami oraz przepisami obowiązującymi w miejscu pracy. 1

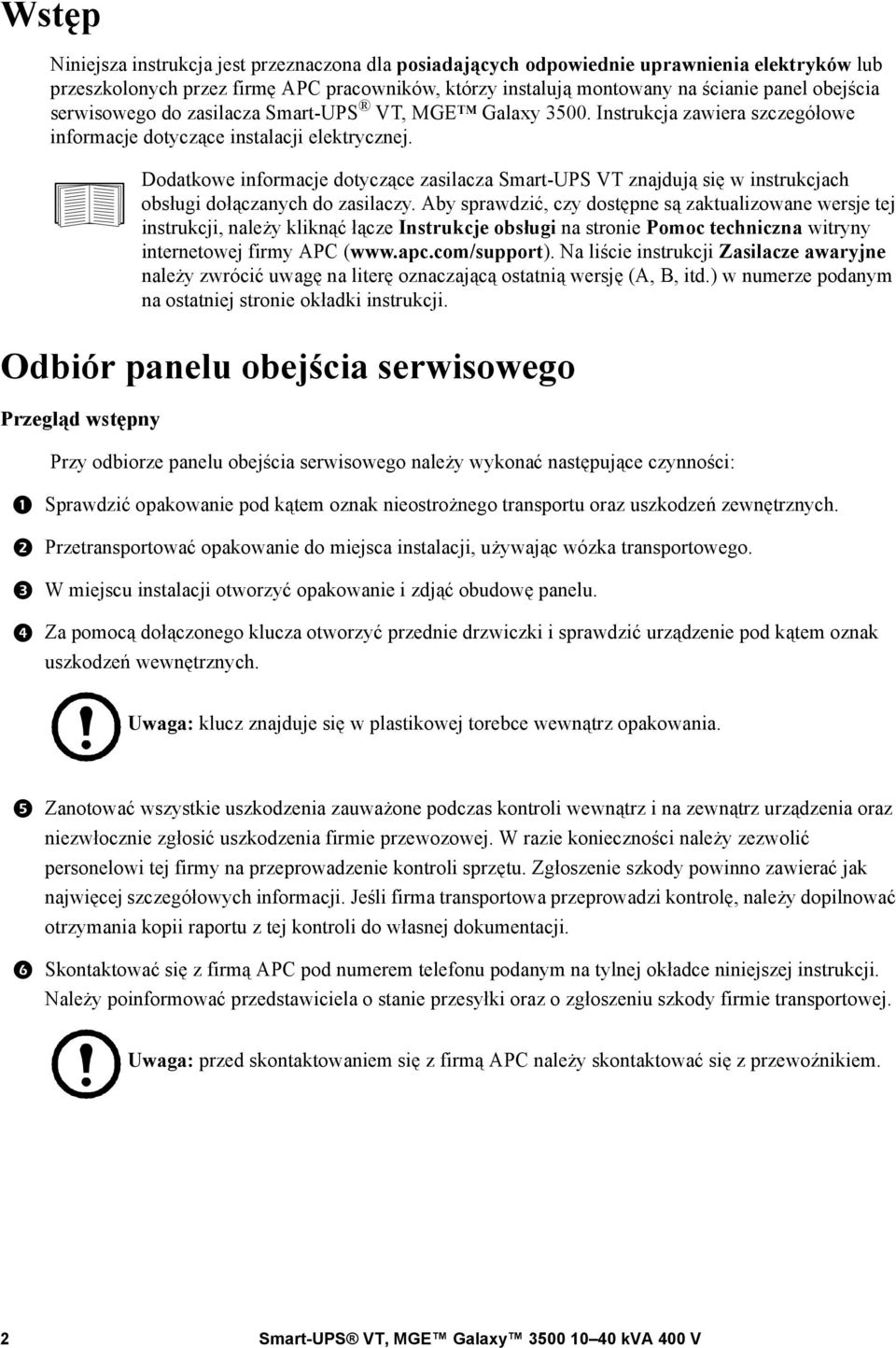

6 Wstęp Niniejsza instrukcja jest przeznaczona dla posiadających odpowiednie uprawnienia elektryków lub przeszkolonych przez firmę APC pracowników, którzy instalują montowany na ścianie panel obejścia serwisowego do zasilacza Smart-UPS VT, MGE Galaxy Instrukcja zawiera szczegółowe informacje dotyczące instalacji elektrycznej. Dodatkowe informacje dotyczące zasilacza Smart-UPS VT znajdują się w instrukcjach obsługi dołączanych do zasilaczy. Aby sprawdzić, czy dostępne są zaktualizowane wersje tej instrukcji, należy kliknąć łącze Instrukcje obsługi na stronie Pomoc techniczna witryny internetowej firmy APC ( Na liście instrukcji Zasilacze awaryjne należy zwrócić uwagę na literę oznaczającą ostatnią wersję (A, B, itd.) w numerze podanym na ostatniej stronie okładki instrukcji. Odbiór panelu obejścia serwisowego Przegląd wstępny Przy odbiorze panelu obejścia serwisowego należy wykonać następujące czynności: Sprawdzić opakowanie pod kątem oznak nieostrożnego transportu oraz uszkodzeń zewnętrznych. Przetransportować opakowanie do miejsca instalacji, używając wózka transportowego. W miejscu instalacji otworzyć opakowanie i zdjąć obudowę panelu. Za pomocą dołączonego klucza otworzyć przednie drzwiczki i sprawdzić urządzenie pod kątem oznak uszkodzeń wewnętrznych. Uwaga: klucz znajduje się w plastikowej torebce wewnątrz opakowania. Zanotować wszystkie uszkodzenia zauważone podczas kontroli wewnątrz i na zewnątrz urządzenia oraz niezwłocznie zgłosić uszkodzenia firmie przewozowej. W razie konieczności należy zezwolić personelowi tej firmy na przeprowadzenie kontroli sprzętu. Zgłoszenie szkody powinno zawierać jak najwięcej szczegółowych informacji. Jeśli firma transportowa przeprowadzi kontrolę, należy dopilnować otrzymania kopii raportu z tej kontroli do własnej dokumentacji. Skontaktować się z firmą APC pod numerem telefonu podanym na tylnej okładce niniejszej instrukcji. Należy poinformować przedstawiciela o stanie przesyłki oraz o zgłoszeniu szkody firmie transportowej. Uwaga: przed skontaktowaniem się z firmą APC należy skontaktować się z przewoźnikiem. 2
7 Elementy panelu obejścia serwisowego Widok z przodu (zewnętrzny) 10 20kVA 30 40kVA Zamki drzwiczek Prze³¹cznik wejœcia Q1 Prze³¹cznik obejœcia Q3 Prze³¹cznik wyjœcia Q2 3

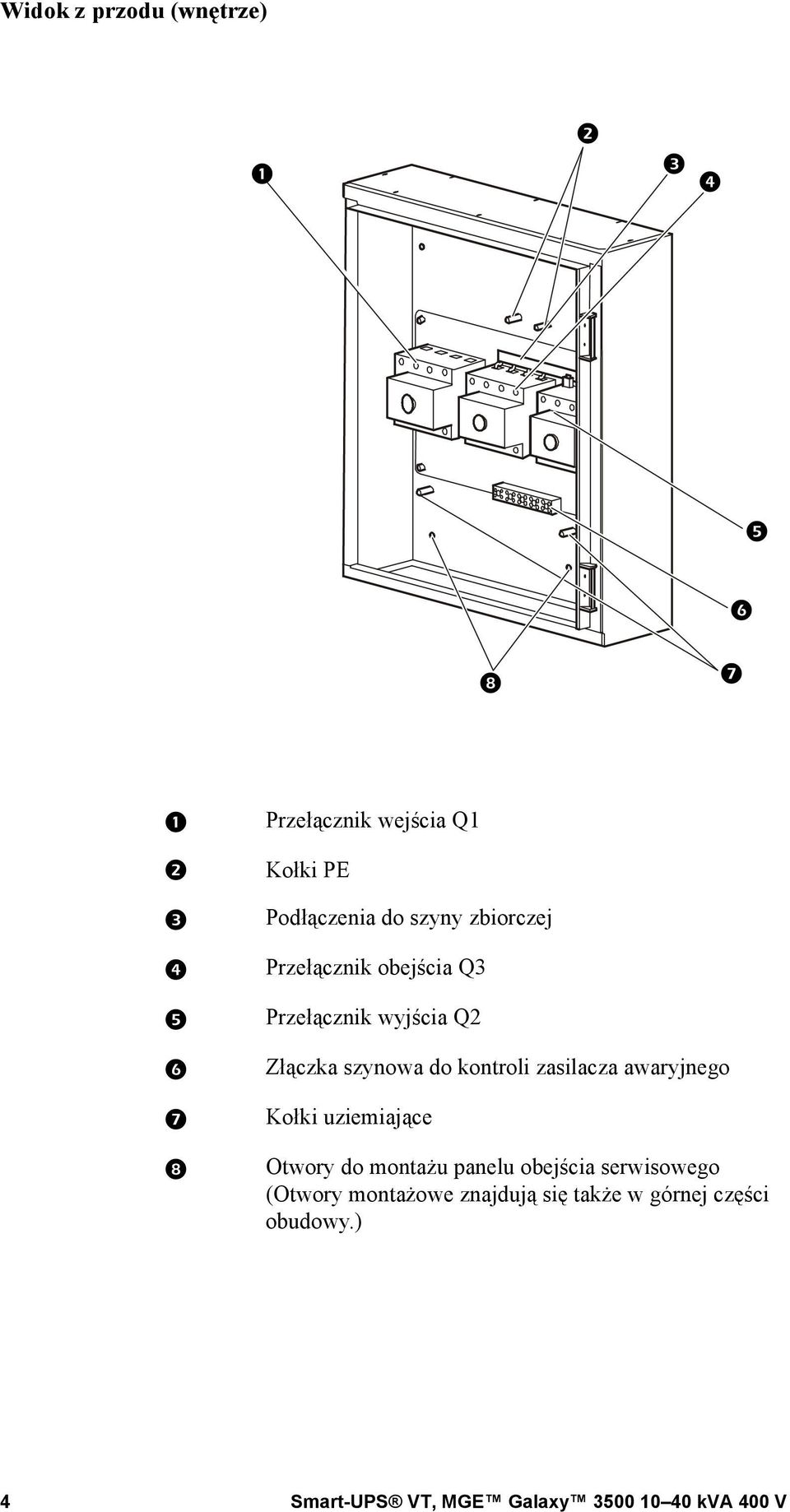

8 Widok z przodu (wnętrze) Przełącznik wejścia Q1 Kołki PE Podłączenia do szyny zbiorczej Przełącznik obejścia Q3 Przełącznik wyjścia Q2 Złączka szynowa do kontroli zasilacza awaryjnego Kołki uziemiające Otwory do montażu panelu obejścia serwisowego (Otwory montażowe znajdują się także w górnej części obudowy.) 4
9 Planowanie instalacji Miejsce montażu Należy się upewnić, że ściana wybrana do instalacji panelu obejścia serwisowego jest solidna i utrzyma urządzenie o takiej wielkości i masie. Uwaga: dane techniczne dotyczące rozmiarów i masy danego urządzenia znajdują się w sekcji Dane techniczne na stronie 12. Panel obejścia serwisowego powinien być zainstalowany i przechowywany w pomieszczeniu klimatyzowanym. Należy zapewnić temperaturę od 0 do 40 C (od 32 to 104 F) i wilgotność względną od 0 do 95%, bez kondensacji. Panel obejścia serwisowego należy cały czas chronić przed nadmierną wilgocią, zapyleniem, czynnikami powodującymi korozję oraz innymi zanieczyszczeniami. Miejsce potrzebne do instalacji W określeniu miejsca potrzebnego do instalacji panelu obejścia serwisowego pomoże poniższy rysunek. Dodatkowe wymagania należy sprawdzić w przepisach lokalnych. Panel obejścia serwisowego najlepiej jest zainstalować w pobliżu zasilacza awaryjnego. Minimalny przeœwit z przodu 914mm (36cali) Minimalny przeœwit od do 467mm (18cali) Uwaga: wybierając miejsce instalacji panelu obejścia serwisowego, należy wziąć pod uwagę możliwość łatwego dostępu do wszystkich przełączników i elementów wewnętrznych. 5

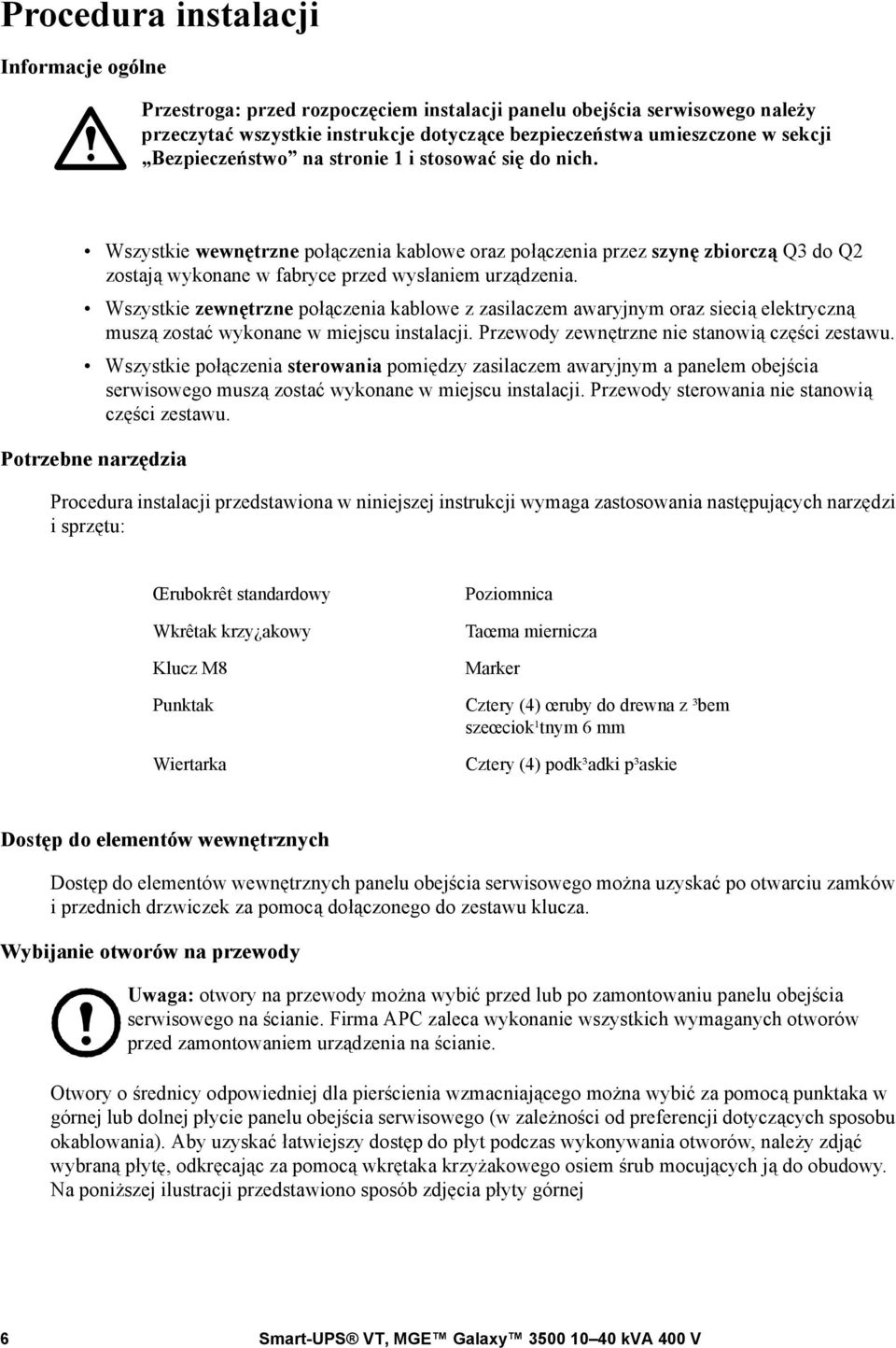

10 Procedura instalacji Informacje ogólne Przestroga: przed rozpoczęciem instalacji panelu obejścia serwisowego należy przeczytać wszystkie instrukcje dotyczące bezpieczeństwa umieszczone w sekcji Bezpieczeństwo na stronie 1 i stosować się do nich. Wszystkie wewnętrzne połączenia kablowe oraz połączenia przez szynę zbiorczą Q3 do Q2 zostają wykonane w fabryce przed wysłaniem urządzenia. Wszystkie zewnętrzne połączenia kablowe z zasilaczem awaryjnym oraz siecią elektryczną muszą zostać wykonane w miejscu instalacji. Przewody zewnętrzne nie stanowią części zestawu. Wszystkie połączenia sterowania pomiędzy zasilaczem awaryjnym a panelem obejścia serwisowego muszą zostać wykonane w miejscu instalacji. Przewody sterowania nie stanowią części zestawu. Potrzebne narzędzia Procedura instalacji przedstawiona w niniejszej instrukcji wymaga zastosowania następujących narzędzi i sprzętu: Œrubokrêt standardowy Wkrêtak krzy akowy Klucz M8 Punktak Wiertarka Poziomnica Taœma miernicza Marker Cztery (4) œruby do drewna z ³bem szeœciok¹tnym 6 mm Cztery (4) podk³adki p³askie Dostęp do elementów wewnętrznych Dostęp do elementów wewnętrznych panelu obejścia serwisowego można uzyskać po otwarciu zamków i przednich drzwiczek za pomocą dołączonego do zestawu klucza. Wybijanie otworów na przewody Uwaga: otwory na przewody można wybić przed lub po zamontowaniu panelu obejścia serwisowego na ścianie. Firma APC zaleca wykonanie wszystkich wymaganych otworów przed zamontowaniem urządzenia na ścianie. Otwory o średnicy odpowiedniej dla pierścienia wzmacniającego można wybić za pomocą punktaka w górnej lub dolnej płycie panelu obejścia serwisowego (w zależności od preferencji dotyczących sposobu okablowania). Aby uzyskać łatwiejszy dostęp do płyt podczas wykonywania otworów, należy zdjąć wybraną płytę, odkręcając za pomocą wkrętaka krzyżakowego osiem śrub mocujących ją do obudowy. Na poniższej ilustracji przedstawiono sposób zdjęcia płyty górnej 6

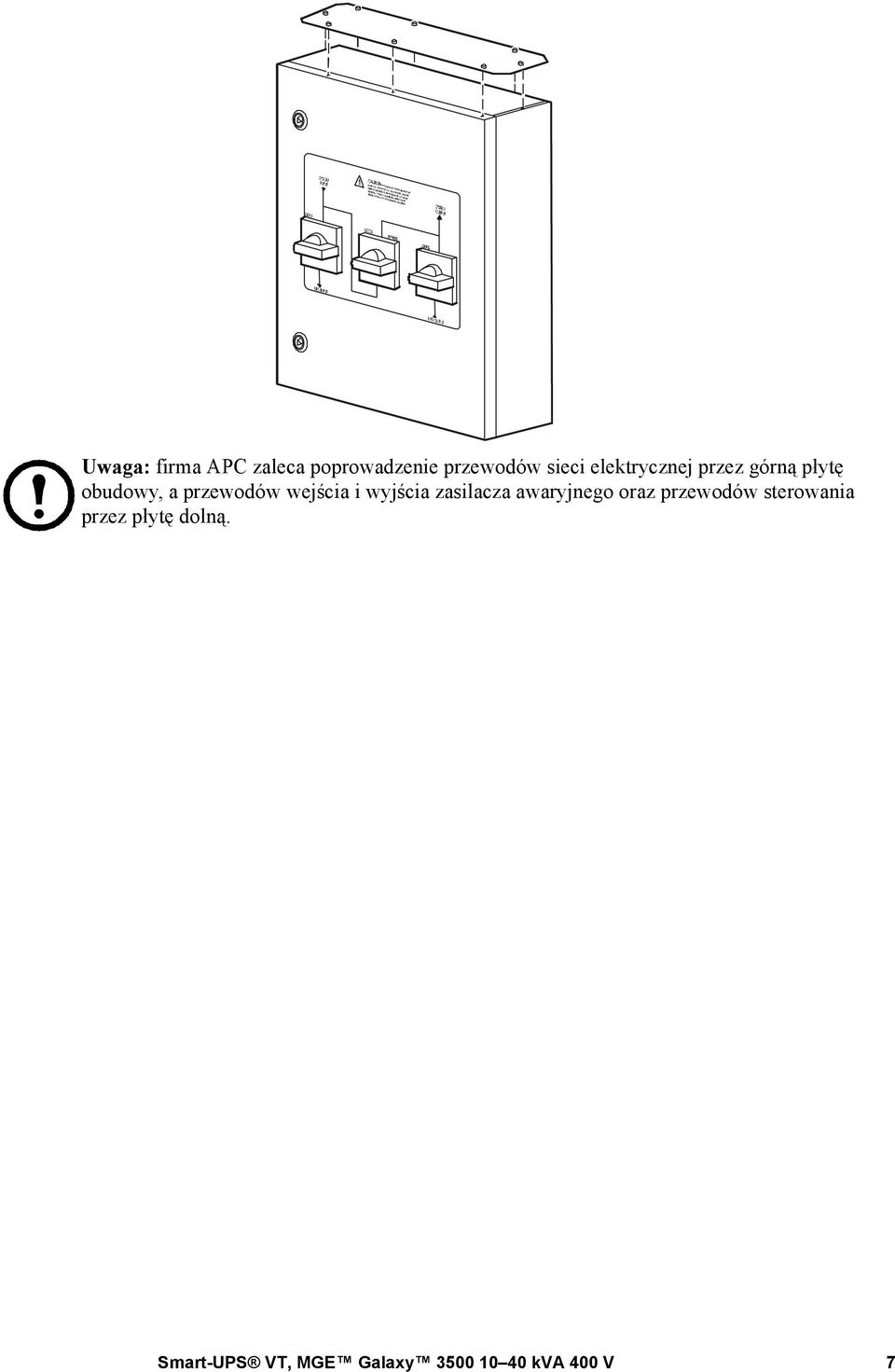

11 Uwaga: firma APC zaleca poprowadzenie przewodów sieci elektrycznej przez górną płytę obudowy, a przewodów wejścia i wyjścia zasilacza awaryjnego oraz przewodów sterowania przez płytę dolną. 7
12 Montaż panelu obejścia serwisowego na ścianie Uwaga: firma APC zaleca instalację panelu obejścia serwisowego na płycie ze sklejki o grubości co najmniej 20 mm lub podobnym solidnym podłożu o odpowiednich wymiarach 660mm (26cali) dł. 600mm (24cale) szer. Zamontować płytę ze sklejki (lub podobne podłoże) na ścianie, używając sprzętu odpowiedniego dla danego typu ściany. Wskazówki dotyczące wyboru miejsca instalacji urządzenia znajdują się w sekcji Planowanie instalacji na stronie 5. Odmierzyć i zaznaczyć cztery miejsca na otwory w podłożu. Poniższa tabela zawiera dane dotyczące odległości pomiędzy otworami montażowymi w poziomie oraz w pionie. kva Odleg³oœæ w pionie Odleg³oœæ w poziomie mm (9,45 cala) miêdzy otworami mm (14,96 cala) miêdzy otworami 240mm (9,45 cala) miêdzy otworami 330mm (13 cali) miêdzy otworami Wywiercić otwory w czterech oznaczonych miejscach. Podnieś panel obejścia serwisowego i umieść go przy podłożu, dopasowując każdy z czterech otworów montażowych do czterech wywierconych otworów. Uwaga: firma APC zaleca, aby czynności związane z montażem panelu obejścia serwisowego na ścianie były wykonywane przez dwie osoby jedna osoba podnosi i przytrzymuje obudowę, a druga osoba przykręca ją do ściany. Za pomocą klucza metrycznego wkręcić cztery śruby do drewna z łbem sześciokątnym 6 mm (każda o długości 25 mm), z nałożonymi podkładkami, do otworów montażowych w obudowie. Dokręcić, aż do uzyskania ścisłego połączenia. Wewnętrzne połączenia przewodów Panel obejścia serwisowego jest dostarczany z gotowymi połączeniami przewodów między przełącznikiem wejścia Q1 a przełącznikiem obejścia Q3, a także z połączeniami przez szynę zbiorczą Q3 do Q2. Przed rozpoczęciem tworzenia połączeń zewnętrznych należy sprawdzić połączenia wewnętrzne w sposób przedstawiony na następującej ilustracji. 8
13 Busbar N L1 L2 L3 N L1 L2 L3 N L1 L2 L3 Zewnętrzne połączenia przewodów Przewody zewnętrzne należy poprowadzić do panelu obejścia serwisowego przez otwory utworzone w górnej lub dolnej płycie obudowy urządzenia. Jeśli otwory nie zostały wykonane przed zamontowaniem panelu na ścianie, należy to zrobić teraz. Szczegółowe instrukcje znajdują się w sekcji Wybijanie otworów na przewody na stronie 6. Uwaga: przewody są oznaczone kolorami zgodnie z lokalnymi przepisami. Podłączanie instalacji elektrycznej. Przestroga: wszystkie kable i przewody należy podłączyć zgodnie z oznaczeniami na przełącznikach i kołkach. Podłączyć cztery przewody wejścia (N, L1, L2, L3) z instalacji elektrycznej do zacisków u góry przełącznika Q1. Za pomocą wkrętaka krzyżakowego dokręcić śruby momentem 7Nm (60 cali funt-siła). Podłączyć jeden przewód wejścia PE z instalacji elektrycznej do jednego z kołków PE umieszczonych nad przełącznikiem Q3, korzystając z podkładki M6, podkładki zabezpieczającej oraz nakrętki. Należy użyć klucza M8 i momentu 27Nm (240 cali funt-siła). 9
14 From mains utility PE PE N L1 L2 L3 N L1 L2 L3 N L1 L2 L3 Połączenia z zasilaczem awaryjnym. Wskazówki dotyczące sposobu podłączenia przewodów w zasilaczu awaryjnym znajdują się w instrukcji instalacji zasilacza Smart-UPS VT, MGE Galaxy kva. Przestroga: wszystkie kable i przewody należy podłączyć zgodnie z oznaczeniami na przełącznikach i złączce szynowej, jeśli jest to konieczne. Podłączyć cztery przewody wejścia (N, L1, L2, L3) z zasilacza awaryjnego do przełącznika Q1 w panelu obejścia serwisowego. Za pomocą wkrętaka krzyżakowego lub standardowego dokręcić śruby momentem 7Nm (60cali funt-siła). Podłączyć cztery przewody wyjścia (N, L1, L2, L3) z zasilacza awaryjnego do przełącznika Q2 w panelu obejścia serwisowego. Za pomocą wkrętaka krzyżakowego lub standardowego dokręcić śruby momentem 7Nm (60 cali funt-siła). Podłączyć dwa przewody sterowania zasilacza awaryjnego do bolców 1 i 2 w złączce szynowej sterowania panelu obejścia serwisowego. Należy użyć niewielkiego standardowego śrubokrętu i dokręcić śruby ręcznie. 10
15 N L1 L2 L3 N L1 L2 L3 N L1 L2 L3 UPS Inputs N L1 L2 L3 N L1 L2 L3 UPS Outputs Pin 1 Pin 2 UPS Control Wires Więcej informacji dotyczących zmiany trybów pracy za pomocą interfejsu na zasilaczu awaryjnym znajduje się w instrukcji obsługi zasilacza Smart-UPS VT, MGE Galaxy kva, 400 V. 11
16 Dane techniczne Elektryczne kva kva Wejście Napięcie znamionowe 380/400/415V 4 W + masa 380/400/415V 4 W + masa Wyjście Napięcie znamionowe 380/400/415V 4 W + masa 380/400/415V 4 W + masa Okablowanie (należy używać tylko przewodów miedzianych umożliwiających pracę w temperaturze co najmniej 75 C) Maksymalny rozmiar kabla 16mm 35mm Przewód wyjściowy systemu/zasilacza 10mm 25mm awaryjnego Przewód wejściowy systemu/zasilacza 10mm 25mm awaryjnego Fizyczne Wymiary (wys. szer. gł.) Panel obejścia serwisowego Transportowe mm (12,4 12 4,9cala) mm mm (18,1 15,7 4,9cala) mm (17,4 12 6,9cala) (23,1 15,8 6,9cala) Ciężar Panel obejścia serwisowego 7kg (15,4funta) 11kg (24,3funta) Transportowe 7,7kg (17funtów) 12,3kg (27funtów) Parametry środowiska Środowisko eksploatacji Wyłącznie wewnątrz pomieszczeń, musi być zabezpieczone przed wodą i zanieczyszczeniami przewodzącymi. Temperatura (eksploatacja i od 0 do 40 C (od 32 do 104 F) przechowywanie) Wilgotność (eksploatacja i od 0 do 95%, bez kondensacji przechowywanie) Stopień zanieczyszczenia 2 Klasa ochrony IP 30 Zgodność z normami Atesty CE 12
17 Schemat panelu obejścia serwisowego 13
18
19

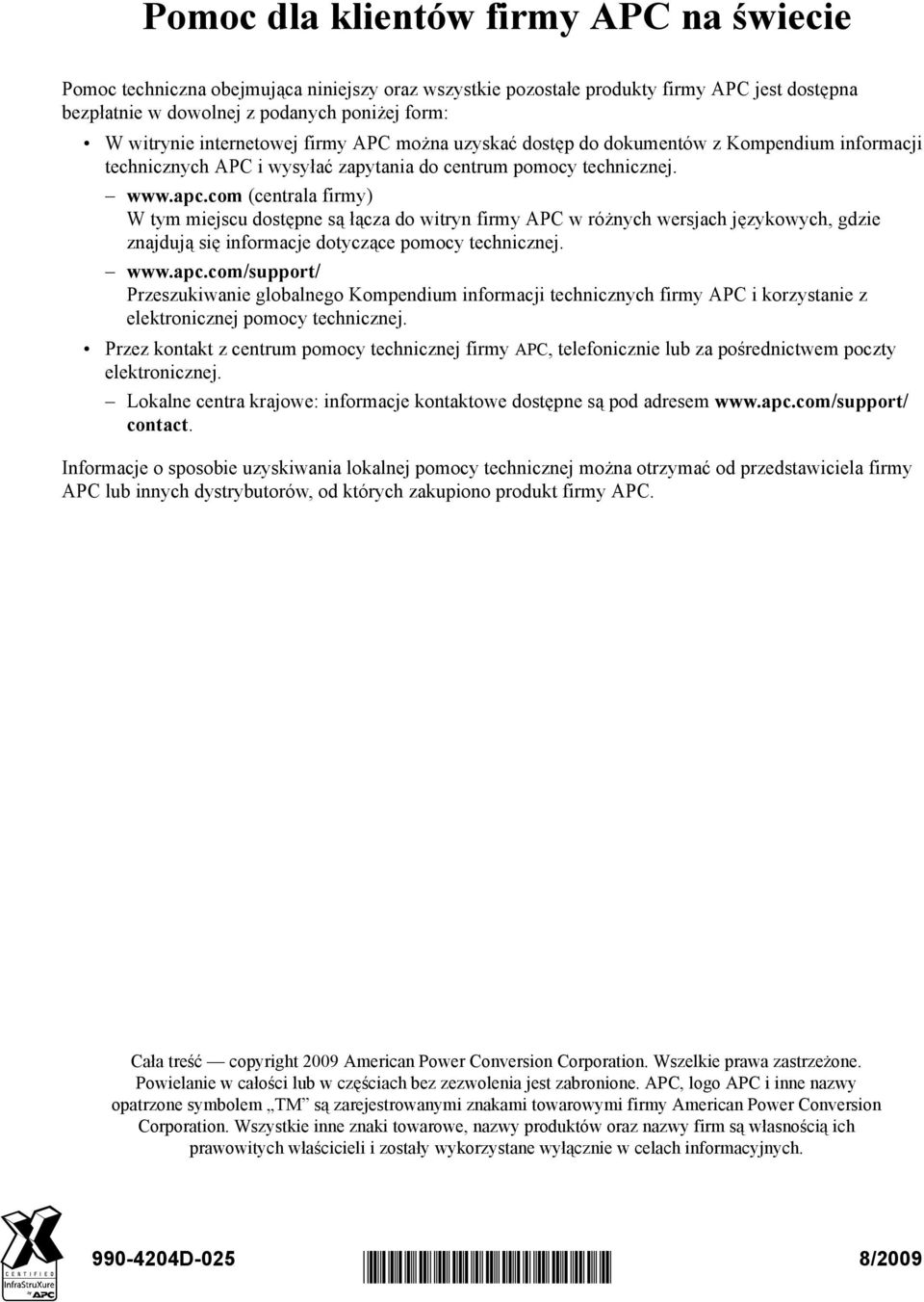

20 Pomoc dla klientów firmy APC na świecie Pomoc techniczna obejmująca niniejszy oraz wszystkie pozostałe produkty firmy APC jest dostępna bezpłatnie w dowolnej z podanych poniżej form: W witrynie internetowej firmy APC można uzyskać dostęp do dokumentów z Kompendium informacji technicznych APC i wysyłać zapytania do centrum pomocy technicznej. (centrala firmy) W tym miejscu dostępne są łącza do witryn firmy APC w różnych wersjach językowych, gdzie znajdują się informacje dotyczące pomocy technicznej. Przeszukiwanie globalnego Kompendium informacji technicznych firmy APC i korzystanie z elektronicznej pomocy technicznej. Przez kontakt z centrum pomocy technicznej firmy APC, telefonicznie lub za pośrednictwem poczty elektronicznej. Lokalne centra krajowe: informacje kontaktowe dostępne są pod adresem contact. Informacje o sposobie uzyskiwania lokalnej pomocy technicznej można otrzymać od przedstawiciela firmy APC lub innych dystrybutorów, od których zakupiono produkt firmy APC. Cała treść copyright 2009 American Power Conversion Corporation. Wszelkie prawa zastrzeżone. Powielanie w całości lub w częściach bez zezwolenia jest zabronione. APC, logo APC i inne nazwy opatrzone symbolem TM są zarejestrowanymi znakami towarowymi firmy American Power Conversion Corporation. Wszystkie inne znaki towarowe, nazwy produktów oraz nazwy firm są własnością ich prawowitych właścicieli i zostały wykorzystane wyłącznie w celach informacyjnych D-025 * D-025* 8/2009
