2 P O Z I O M Y T O N A S Z A OD WODY PITNEJ DO ŚCIEKÓW Aktualne portfolio urządzeń pomiarowych firmy Nivelco w pełni pokrywa potrzeby pomiarowe w branży wodno-ściekowej. W ostatnich latach intensywnie poszerzaliśmy naszą ofertę w zakresie mierników poziomu, ciśnienia i analityki. Oferowane obecnie urządzenia zawierają wszystkie technologie potrzebne do produkcji i oczyszczania wody. Dostępne urządzenia posiadają certyfikat ATEX dla obszarów zagrożonych wybuchem, spełniając wymagania takich obiektów w większości państw. Małe i średnie systemy pomiarowe mogą być zestawione przy użyciu kontrolera Nivelco - MultiCONT, który może odczytywać i programować każdy przetwornik Nivelco. Alternatywnie, większe systemy, obejmujące zarówno urządzenia Nivelco jak i innych dostawców mogą być integrowane za pomocą oprogramowania wizualizacyjnego Nivision. NIVOFLOAT Pływakowy NIVOCONT Konduktancyjny Ultradźwięki Hydrostatyczny NIVOPOINT Magnetyczny Pływakowy NIVOMAG Magnetyczny Pływakowy MicroTREK Radarowy TDR Pojemnościowy Wibracyjny SYGNALIZACJA POZIOMU POMIAR POZIOMU Hydrostatyczny Piezorezystancyjny POMIAR POZIOMU ANALIZA WODY POMIAR PRZEPŁYWU Parshall Kanał otwarty ultradźwięki Elektromagnetyczny Hydrostatyczny LEP / LER ph, ORP LEK / LCK Kondunktancja LED Tlen rozpuszczony

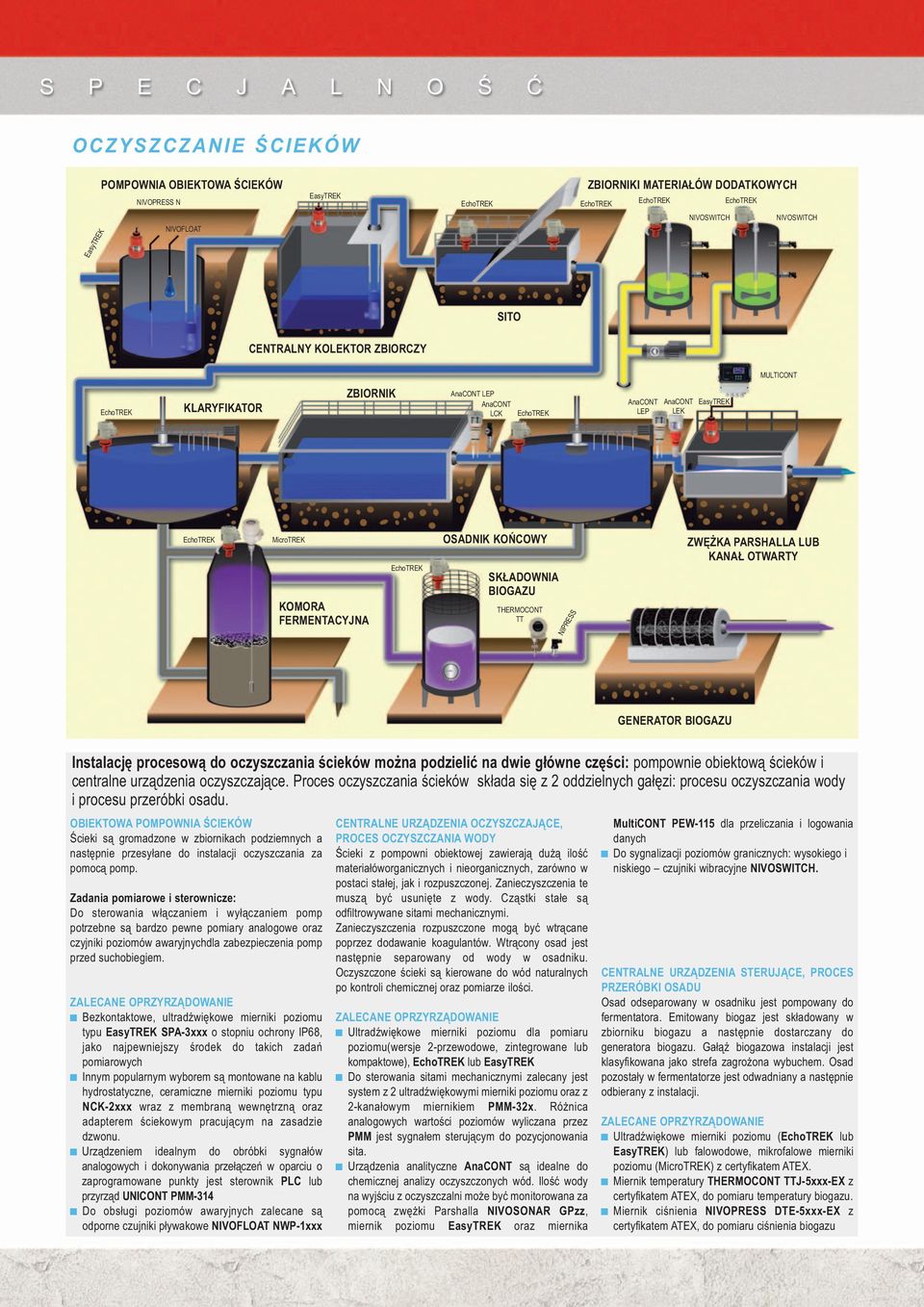

3 S P E C J A L N O Ś Ć OCZYSZCZANIE ŚCIEKÓW POMPOWNIA OBIEKTOWA ŚCIEKÓW NIVOFLOAT ZBIORNIKI MATERIAŁÓW DODATKOWYCH SITO CENTRALNY KOLEKTOR ZBIORCZY MULTICONT KLARYFIKATOR ZBIORNIK LEP LCK LEP LEK MicroTREK KOMORA FERMENTACYJNA OSADNIK KOŃCOWY SKŁADOWNIA BIOGAZU THERMOCONT TT ZWĘŻKA PARSHALLA LUB KANAŁ OTWARTY GENERATOR BIOGAZU Instalację procesową do oczyszczania ścieków można podzielić na dwie główne części: pompownie obiektową ścieków i centralne urządzenia oczyszczające. Proces oczyszczania ścieków składa się z 2 oddzielnych gałęzi: procesu oczyszczania wody i procesu przeróbki osadu. OBIEKTOWA POMPOWNIA ŚCIEKÓW Ścieki są gromadzone w zbiornikach podziemnych a następnie przesyłane do instalacji oczyszczania za pomocą pomp. Zadania pomiarowe i sterownicze: Do sterowania włączaniem i wyłączaniem pomp potrzebne są bardzo pewne pomiary analogowe oraz czyjniki poziomów awaryjnychdla zabezpieczenia pomp przed suchobiegiem. Bezkontaktowe, ultradźwiękowe mierniki poziomu typu SPA-3xxx o stopniu ochrony IP68, jako najpewniejszy środek do takich zadań pomiarowych Innym popularnym wyborem są montowane na kablu hydrostatyczne, ceramiczne mierniki poziomu typu NCK-2xxx wraz z membraną wewnętrzną oraz adapterem ściekowym pracującym na zasadzie dzwonu. Urządzeniem idealnym do obróbki sygnałów analogowych i dokonywania przełączeń w oparciu o zaprogramowane punkty jest sterownik PLC lub przyrząd UNICONT PMM-314 Do obsługi poziomów awaryjnych zalecane są odporne czujniki pływakowe NIVOFLOAT NWP-1xxx CENTRALNE URZĄDZENIA OCZYSZCZAJĄCE, PROCES OCZYSZCZANIA WODY Ścieki z pompowni obiektowej zawierają dużą ilość materiałóworganicznych i nieorganicznych, zarówno w postaci stałej, jak i rozpuszczonej. Zanieczyszczenia te muszą być usunięte z wody. Cząstki stałe są odfiltrowywane sitami mechanicznymi. Zanieczyszczenia rozpuszczone mogą być wtrącane poprzez dodawanie koagulantów. Wtrącony osad jest następnie separowany od wody w osadniku. Oczyszczone ścieki są kierowane do wód naturalnych po kontroli chemicznej oraz pomiarze ilości. Ultradźwiękowe mierniki poziomu dla pomiaru poziomu(wersje 2-przewodowe, zintegrowane lub kompaktowe), lub Do sterowania sitami mechanicznymi zalecany jest system z 2 ultradźwiękowymi mierniki poziomu oraz z 2-kanałowym miernikiem PMM-32x. Różnica analogowych wartości poziomów wyliczana przez PMM jest sygnałem sterującym do pozycjonowania sita. Urządzenia analityczne są idealne do chemicznej analizy oczyszczonych wód. Ilość wody na wyjściu z oczyszczalni może być monitorowana za pomocą zwężki Parshalla NIVOSONAR GPzz, miernik poziomu oraz miernika MultiCONT PEW-115 dla przeliczania i logowania danych Do sygnalizacji poziomów granicznych: wysokiego i niskiego czujniki wibracyjne. CENTRALNE URZĄDZENIA STERUJĄCE, PROCES PRZERÓBKI OSADU Osad odseparowany w osadniku jest pompowany do fermentatora. Emitowany biogaz jest składowany w zbiorniku biogazu a następnie dostarczany do generatora biogazu. Gałąź biogazowa instalacji jest klasyfikowana jako strefa zagrożona wybuchem. Osad pozostały w fermentatorze jest odwadniany a następnie odbierany z instalacji. Ultradźwiękowe mierniki poziomu ( lub ) lub falowodowe, mikrofalowe mierniki poziomu (MicroTREK) z certyfikatem ATEX. Miernik temperatury THERMOCONT TTJ-5xxx-EX z certyfikatem ATEX, do pomiaru temperatury biogazu. Miernik ciśnienia TE-5xxx-EX z certyfikatem ATEX, do pomiaru ciśnienia biogazu

4 PRODUKCJA WODY PITNEJ LEP Termocont TT FILTRY NIVOMAG STUDNIE OSADNIK ZBIORNIK SKŁADOWY URZĄDZENIA POMOCNICZE WIEŻA WODNA POMPA ŁADUJĄCA POMPA NA SPRĘŻONE POWIETRZE Proces produkcji wody pitnej można podzielić na 3 główne etapy: studnie produkcyjne, uzdatnianie wody, system dystrybucji wody. STUDNIE PRODUKCYJNE Studnie produkcyjne są wiercone w warstwach wodonośnych gruntu a pompy są opuszczane do studni i pompują wodę surową do centralnego systemu uzdatniania wody. Zadania pomiarowe: Ciągły pomiar poziomu wody w studniach Pomiar temperatury wody Pomiar ciśnienia hydrostatycznego w studniach produkcyjnych Uzdatnianie produkowanej wody Zabezpieczenie przed nadmiernym odpompowaniem studni. SUGEROWANE OPRZYRZĄDOWANIE Analogowy pomiar poziomu hydrostatycznymi przetwornikami poziomu, mierzącymi oprócz poziomu także temperaturę wody: Rodzina PK-4xxx Analogowy pomiar ciśnienia miernikami piezorezystywnymi typu ZK-4xxx. Pomiar przepływu wody wejściowej przepływomierzami elektromagnetycznymi z czujnikami typu 2500 i przelicznikiem typu ML 210. UZDATNIANIE WODY Woda surowa ze studni produkcyjnych zawiera różne materiały organiczne i nieorganiczne. Materiały te muszą być usunięte z wody. Dokonuje się tego zarówno mechanicznie w filtrach, jak i poprzez dodawanie do wody koagulantów, wywołujących wtrącanie zanieczyszczeń. Powstały osad jest separowany w osadnikach. Analogowy pomiar ciśnienia za pomocą mierników typu DRC-3xxx. Analogowy pomiar poziomu za pomocą ultradźwiękowych mierników typu STA-3xxx. Pomiar ph wody czystej za pomocą przyrządów analitycznych. Sygnalizacja poziomów granicznych za pomocą czujników lub NIVOMAG. SYSTEM DYSTRYBUCJI WODY Aby rozprowadzic wodę do klientów należyzwiększyć ciśnienie w systemie. Dokonuje sie tego za pomocą pomp ładujących, wież ciśnień lub pomp na sprężone powietrze. Regulacja ciśnienia w przypadku pomp na sprężone powietrze za pomocą mierników ciśnienia oraz sterowników UNICONT PMM-300 Regulacja poziomu wody w przypadku pomp na sprężone powietrze za pomocą mierników poziomu oraz sterowników UNICONT PMM-300 Pomiar poziomu wody w wieżach ciśnień za pomocą ultradźwiękowych mierników poziomu lub od dołu wieży, za pomocą mierników hydrostatycznych poziomu TE-5xxx.

5 ASORTYMENT URZĄDZEŃ NIVOFLOAT Dla wody i ścieków Sygnalizacja poziomu dla zbiorników i studni Kontrola nepałniania / opróżniania Sygnalizacja poziomu pomp ściekowych Odporny na uszkodzenia Ochrona IP 68 Pomiar poziomów basenów, studni, zbiorników Sygnalizacja poziomu pomp ściekowych Kontrola napełniania / opróżniania Pomiar przepływu Obliczanie objętości NIVOCONT Sygnalizacja poziomu cieczy Wersja kompaktowa i rozdzielna Kontrola nepałniania / opróżniania Wskaźnik wodocieku Transmisja poziomów basenów, studni, zbiorników Kontrola napełniania / oprózniania Pomiar przepływu Obliczanie objętości Sygnalizacja poziomu bez cześci ruchomych Samooczyszczanie Sygnalizacja poziomu zbiorników, basenów Sterowanie pompami Ochrona obniżenia poziomu Pomiar poziomu w zbiornikach, basenach Sterowanie pompami ściekowymi Przetwornik ciągłego poziomu Dla płynów przewodzących i nieprzewodzących Dostępne dla wysokich ciśnień I temperatur Hydrostatyczny pomiar poziomu Pomiar ciśnienia Dla cieczy pieniących się, korozyjnych
