2 P O Z I O M Y T O N A S Z A CECHY PODSTAWOWE Uniwersalny kontroler procesu do elastycznych rozwiązań w systemach kontroli składających się z wielu inteligentnych przetworników wyposażonych w HART (poziomu, temperatury lub ciśnienia) Galwanicznie izolowane wyjścia ma dla przetworników 1 do 15 (standard) lub 1 do 4 (Ex ia) kanałów Duży i czytelny wyświetlacz Wersja iskrobezpieczna Proste programowanie za pomocą 6 przycisków Możliwość zapisu danych w pamięci wewnętrznej lub na karcie SD Złącze USB do pobierania danych z pamięci wewnętrznej FLASH Rozszerzalny o Uniwersalne Moduły przez linię RS 485 Mapa ech dla przetworników ultradźwiękowych EchoTREK i EasyTREK OPIS OGÓLNY ZASTOSOWANIA Zdalne programowanie, wyświetlanie danych z przetworników Zasilanie przetworników 2-przewodowych Kontroler procesu dla przetworników komunikujących się przez HART Wyświetlanie danych w postaci liczbowej i w trybie bargrafu Transmisja danych poprzez port RS 485 (z protokołem HART lub MODBUS ) Proste rejestrowanie danych Trend rejestracji danych lub rejestracja przepływu MultiCONT to uniwersalny interfejs pomiędzy inteligentnymi przetwornikami poziomu NIVELCO wyposażonymi w HART a innymi elementami systemu kontroli procesu jak: PC, PLC, wyświetlacze, siłowniki. Poza tym MultiCONT zapewnia zasilanie 2-przewodowych przetworników jak również realizację kompleksowych zadań procesu kontroli. MultiCONT może obsłużyć maks.15 standardowych lub 4 w wersji Ex ia przetworników NIVELCO z HART 2-i / lub 4-przewodowych. Jeśli MultiCONT obsługuje przetworniki mikrofalowe poziomu MicroTREK to maks. ilość przetworników w pętli nie może przekroczyć 8 szt standardowych i 2 szt w wykonaniu Ex ia. Przy użyciu MultiCONT a jest możliwe zdalne programowanie przetworników, pobieranie parametrów i danych pomiarowych. Wartości mierzone i wartości przeliczeniowe z pomiaru mogą sterować wyjściami: 4 20 ma, stykowymi i cyfrowymi. Wewnętrzne wyjścia prądowe(maks. 2 szt) MultiCONT a mogą przekazywać a nawet modyfikować informacje dostarczane przez przetworniki. Wbudowane przekaźniki (maks. 5 szt) można dowolnie zaprogramować i przypisać do przetworników. Jeśli system zawiera więcej przetworników niż może obsłużyć jeden MultiCONT, to następne urządzenia MultiCONT mogą być podłączone poprzez. Duży wyświetlacz matrycowy pozwala na wizualizację w szerokim zakresie informacyjnych funkcji wyświetlacza. Specjalną cechą jest wizualizacja "Echo-Map" podczas komunikacji z przetwornikami NIVELCO EchoTREK i EasyTREK. FUNKCJE DODATKOWE Trend rejestracji (opcjonalnie) Wersje MultiCONT a z funkcją rejestracji danych są w stanie przechować wartości pomiarowe oraz trzy dodatkowe parametry połączonych w systemie przetworników w pamięci wewnętrznej FLASH lub na karcie SD. Rejestracja może odbywać się jednocześnie w dwóch trybach pracy: w trybie kontroli czasu i trybie kontroli zdarzeń. Monitoring średnich, minimalnych i maksymalnych wartości lub najwyższych wartości przepływu jest możliwy tylko z zastosowaniem przetworników NIVELCO pracujących w trybie pomiaru przepływu. Zawartość pamięci wewnętrznej jest odzyskiwana przez port USB w zakresie pojemności wpisów. Maksymalna pojemność karty SD to 2 GB. TYPOWY UKŁAD SIECI KONTROLOWANY PRZEZ MultiCONT NIVISION (opcjonalnie) Oprogramowanie Wizualizacji Procesu Wersje MultiCONT z RS 485 potrafią komunikować się z oprogramowaniem wizualizacyjnym NIVELCO NIVISION w celu wyświetlenia parametrów systemu sterowania w postaci graficznej na komputerze PC. Wartości procesu, wartości mierzonre lub wartości przetworzone mogą być wizualizowane również w formie tabelarycznej w NIVISION. NIVISION wykonuje rejestrowanie danych, monitorowanie trendów, obsługę bazy danych i wiele innych zadań w uzupełnieniu do podstawowej wizualizacji. Oprogramowanie jest sprzedawane jako produkt dostosowany do potrzeb klienta. DOBÓR TYPU WYJŚCIA Wyjścia Tylko wyświetlacz (bez lub wyjścia prądowego) RS 485 1x wyjście 4-20 ma 2x wyjście 4-20 ma RS x 4-20 ma RS x 4-20 ma Tylko wyświetlacz (bez )

3 S P E C J A L N O Ś Ć DANE TECHNICZNE Typ Zasilanie / pobór mocy / maks. napięcie zasilania MultiCONT Poo 2oo o V AC Hz / 12 VA / 255 V eff ; 11,4 28 V AC Hz / 12 VA / 28 V eff ; 11,4 40 V DC / 11 W / 40 V DC Napięcie zasilania przetwornika 30 V DC / 60 ma Wyświetlacz 128 x 64 dot matrix Przekaźnik Maks. 5 szt SPDT 250 V AC, AC1, 5 A Wyjście analogowe Maks. 2 szt, galwanicznie izolowane 4 20 ma, Maks. obciążenie 500 Ω, zabezpieczenie przepięciowe Liczba zasilanych przetworników Maks. 15 szt standard, lub maks. 4 szt dla Ex ia Interfejs RS 485 użytkownik Galwanicznie izolowany, protokół HART / MODBUS moduł Galwanicznie izolowany, protokół HART Pamięć Logger Pojemność: FLASH = wejść; karta SD = w zależności od karty! (maks. 2 GB) Materiał obudowy Poliwęglan (PC) Montaż Montaż ścienny Temperatura otoczenia 20 C +50 C Stopień ochrony obudowy IP 65 Ochrona elektryczna Klasa I / III Masa 0.9 kg Dodatkowe dane dla wykonań Ex Cecha Ex ATEX II (1) G [Ex ia Ga] II B Dane obwodu iskrobezpiecznego Napięcie zasilania przetwornika U 0 = 30 V, I 0 = 140 ma, P 0 = 1 W, L 0 = 4 mh, C 0 = 200 nf 25 V DC / 22 ma Temperatura otoczenia -20 C +50 C WYMIARY Bez zamykanej pokrywy Z zamykaną, przezroczystą pokrywą Rozmieszczenie otworów montażowych POŁĄCZENIA ELEKTRYCZNE ZACISKÓW Wersja z 4-ma przekaźnikami * Wersja z 5-ma przekaźnikami * * Tylko dla modułów UNICONT ** Tylko dla wersji nie-ex ** ** Liczba przetworników Pojemność kabla (pf/m) Po poluzowaniu i usunięciu śrub pokrywy można przyłączyć przewody. Nie powinno się używać tego samego kabla dla obwodów AC i DC jak również w przy-padku obwodów typu SELV i zasilanych z sieci. Do okablo-wania należy zastosować przewód ekrano-wany, parowany (STP) o długości zależnej od ilości przyłączonych przyrządów i elektrycznych własności kabla. interfejs: A: TRD+ B: TRD COM: ekranowanie

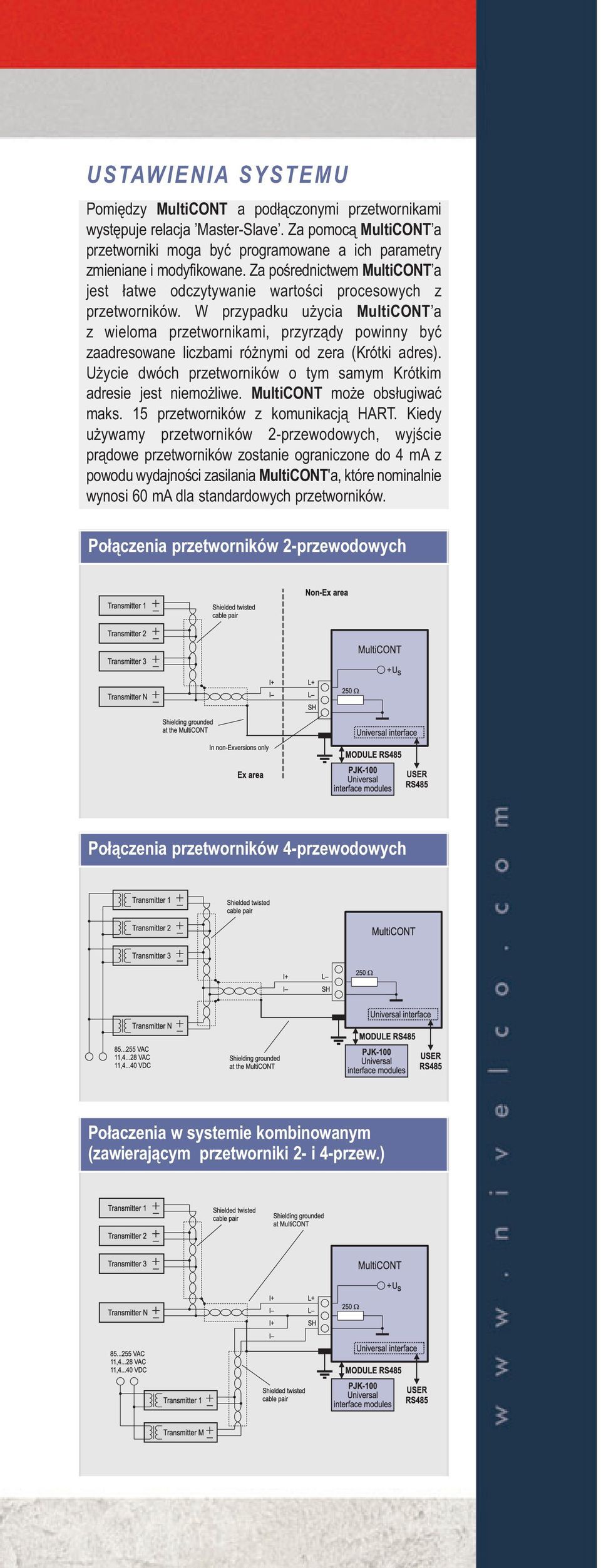

4 USTAWIENIA SYSTEMU Pomiędzy MultiCONT a podłączonymi przetwornikami występuje relacja Master-Slave. Za pomocą MultiCONT a przetworniki moga być programowane a ich parametry zmieniane i modyfikowane. Za pośrednictwem MultiCONT a jest łatwe odczytywanie wartości procesowych z przetworników. W przypadku użycia MultiCONT a z wieloma przetwornikami, przyrządy powinny być zaadresowane liczbami różnymi od zera (Krótki adres). Użycie dwóch przetworników o tym samym Krótkim adresie jest niemożliwe. MultiCONT może obsługiwać maks. 15 przetworników z komunikacją HART. Kiedy używamy przetworników 2-przewodowych, wyjście prądowe przetworników zostanie ograniczone do 4 ma z powodu wydajności zasilania MultiCONT'a, które nominalnie wynosi 60 ma dla standardowych przetworników. Połączenia przetworników 2-przewodowych Połączenia przetworników 4-przewodowych Połaczenia w systemie kombinowanym (zawierającym przetworniki 2- i 4-przew.)

5 KOMUNIKACJA POMIĘDZY MULTICONT A PRZETWORNIKAMI Połączenie z jednym urządzeniem Przy użyciu nadrzędnego (MultiCONT) i jednego urządzenia podległego (przetwornik) w systemie, tworzy się połączenie point-to-point. Połączenie wielopunktowe (Multidrop). Wiele urządzeń typu slave połączonych równolegle Stosując tego typu połączenie, wyjścia prądowe przetworników są automatycznie ustawiane na 4 ma (tryb wielopunktowy, o adresach różnych od zera). PROGRAMOWANIE MultiCONT Podczas programowania mogą być wykonywane następujące operacje: Automatiyczne wykrywanie przyrządów (przetworników) przyłączonych do MultiCONT a, i umieszczenie ich na liście przyrządów Aktywowanie, dezaktywowanie przyrządów z listy (przetworników) Faktycznie wszystkie przyrządy w systemie powinny być gotowe do pracy czy są na liście czy też nie. Przyrządy z listy aktywują się automatycznie. Dezaktywowanie stosuje się aby wyłączyć czasowo działanie przyrządu w systemie. Aktywowanie, dezaktywowanie przekaźników,wyjść prądowych i przypisanie ich do przyrządów (przetworników) Tworzenie funkcjonalnych wartości (różnica 2 wartości mierzonych, suma lub wartość średnia z 2 lub więcej wartości mierzonych) Programowanie zdalne przyrządów, mimo że jest możliwe zaprogramowanie przyrządów przed instalacją i oprzewodowaniem Programowanie wyjść MultiCONT a URUCHOMIENIE SIECI Z MultiCONT Zalecane czynności w celu uruchomienia MultiCONT a w sieci: Przygotowanie przetworników i Uniwersalnego Modułu Interfejsu Przetworniki powinny mieć nadane swoje krótkie adresy ( Short address ). Jesli jest wiele przetworników, wówczas adres musi być różny od zera! Wprowadzenie dodanych do obwodu przyrządów na listę przyrządów Konfiguracja stanu przetworników Urządzenia (przetworniki) umieszczone na liście przyrządów podczas procesu wykrywania stają się automatycznie aktywne dlatego MultiCONT stale je odpytuje. Można tego uniknąć ustawiając ich stan jako nieaktywny. Wykrycie Uniwersalnego Modułu Interfejsu (wyjście przekaźnikowe / prądowe) i dodanie go do listy Konfiguracja wyjść stykowych: Przekaźnik powinien byc przypisany do jednego lub więcej przetworników (źródeł), powinien zostać określony tryb działania (funkcja), należy skonfigurować punkty przełączania i potem ostatecznie aktywować. Konfiguracja wyjść prądowych: Po pierwsze przetwornik (źródło) powinien zostać przypisany do generatora prądu, potem należy ustawić tryb działania (funkcja) i parametry i wtedy ostatecznie aktywować.

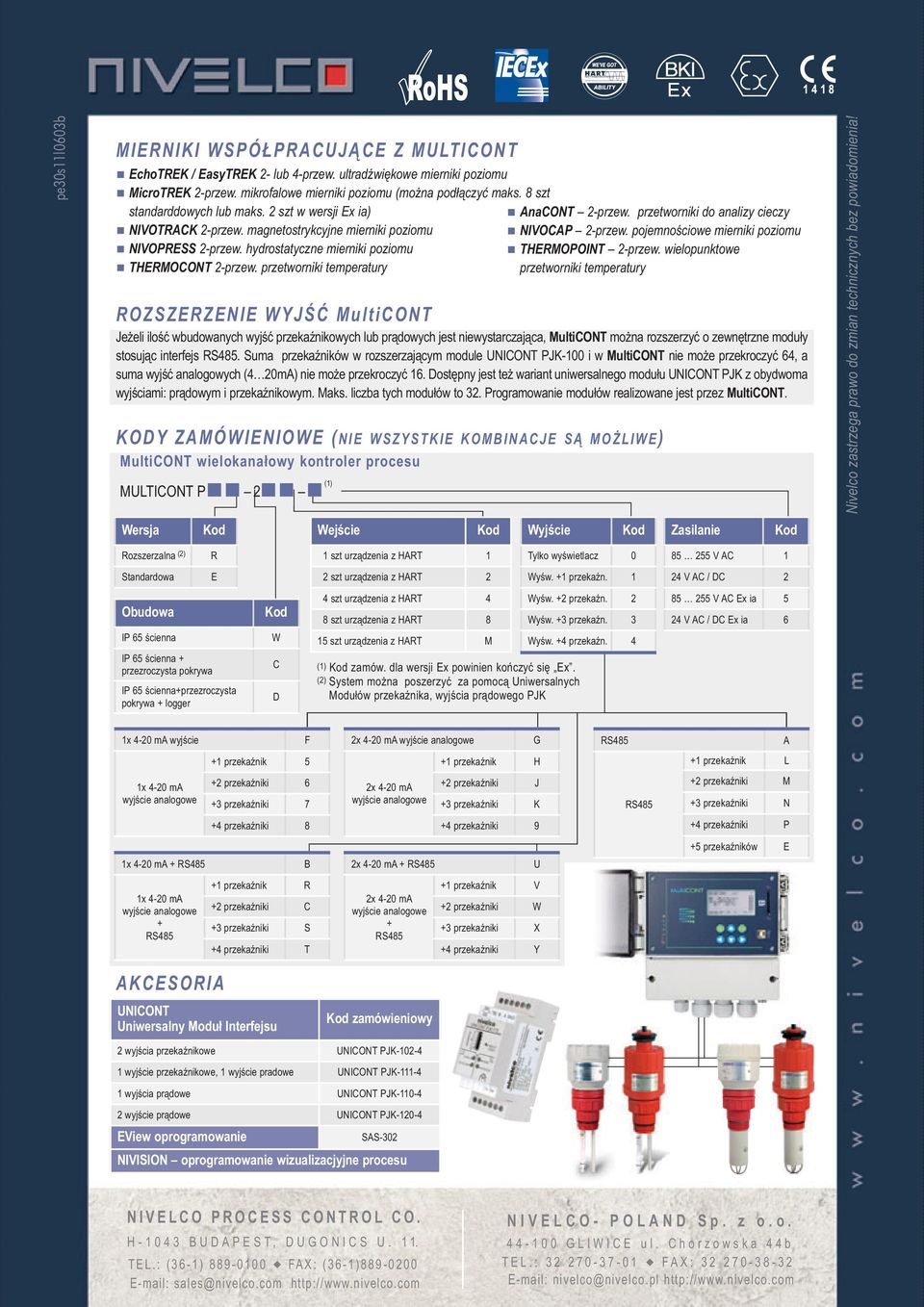

6 pe30s11l0603b MIERNIKI WSPÓŁPRACUJĄCE Z MULTICONT EchoTREK / EasyTREK 2- lub 4-przew. ultradźwiękowe mierniki poziomu MicroTREK 2-przew. mikrofalowe mierniki poziomu (można podłączyć maks. 8 szt standarddowych lub maks. 2 szt w wersji Ex ia) AnaCONT 2-przew. przetworniki do analizy cieczy NIVOTRACK 2-przew. magnetostrykcyjne mierniki poziomu NIVOCAP 2-przew. pojemnościowe mierniki poziomu NIVOPRESS 2-przew. hydrostatyczne mierniki poziomu THERMOPOINT 2-przew. wielopunktowe THERMOCONT 2-przew. przetworniki temperatury przetworniki temperatury ROZSZERZENIE WYJŚĆ MultiCONT Jeżeli ilość wbudowanych wyjść przekaźnikowych lub prądowych jest niewystarczająca, MultiCONT można rozszerzyć o zewnętrzne moduły stosując interfejs. Suma przekaźników w rozszerzającym module UNICONT PJK-100 i w MultiCONT nie może przekroczyć 64, a suma wyjść analogowych (4 20mA) nie może przekroczyć 16. Dostępny jest też wariant uniwersalnego modułu UNICONT PJK z obydwoma wyjściami: prądowym i przekaźnikowym. Maks. liczba tych modułów to 32. Programowanie modułów realizowane jest przez MultiCONT. KODY ZAMÓWIENIOWE (NIE WSZYSTKIE KOMBINACJE SĄ MOŻLIWE) MultiCONT wielokanałowy kontroler procesu MULTICONT P 2 Wersja (1) Wejście Wyjście Zasilanie Nivelco zastrzega prawo do zmian technicznych bez powiadomienia! Rozszerzalna (2) R 1 szt urządzenia z HART 1 Tylko wyświetlacz V AC 1 Standardowa E 2 szt urządzenia z HART 2 Wyśw. +1 przekaźn V AC / DC 2 Obudowa IP 65 ścienna IP 65 ścienna + przezroczysta pokrywa IP 65 ścienna+przezroczysta pokrywa + logger W C D 4 szt urządzenia z HART 4 8 szt urządzenia z HART 8 15 szt urządzenia z HART M Wyśw. +2 przekaźn. 2 Wyśw. +3 przekaźn. 3 Wyśw. +4 przekaźn. 4 (1) zamów. dla wersji Ex powinien kończyć się Ex. (2) System można poszerzyć za pomocą Uniwersalnych Modułów przekaźnika, wyjścia prądowego PJK V AC Ex ia 5 24 V AC / DC Ex ia 6 1x 4-20 ma wyjście F 2x 4-20 ma G A +1 przekaźnik 5 +1 przekaźnik H +1 przekaźnik L 1x 4-20 ma +2 przekaźniki 6 +3 przekaźniki 7 2x 4-20 ma +2 przekaźniki J +3 przekaźniki K +2 przekaźniki M +3 przekaźniki N +4 przekaźniki 8 +4 przekaźniki 9 +4 przekaźniki P +5 przekaźników E 1x 4-20 ma + B 2x 4-20 ma + U 1x 4-20 ma + +1 przekaźnik R +2 przekaźniki C +3 przekaźniki S +4 przekaźniki T 2x 4-20 ma + +1 przekaźnik V +2 przekaźniki W +3 przekaźniki X +4 przekaźniki Y AKCESORIA UNICONT Uniwersalny Moduł Interfejsu zamówieniowy 2 wyjścia przekaźnikowe UNICONT PJK wyjście przekaźnikowe, 1 wyjście pradowe UNICONT PJK wyjścia prądowe UNICONT PJK wyjście prądowe UNICONT PJK EView oprogramowanie SAS-302 NIVISION oprogramowanie wizualizacjyjne procesu NIVELCO PROCESS CONTROL CO. H-1043 BUDAPEST, DUGONICS U. 11. TEL.: (36-1) u FAX: (36-1) sales@nivelco.com NIVELCO- POLAND Sp. z o.o GLIWICE ul. Chorzowska 44b TEL.: u FAX: nivelco@nivelco.pl
