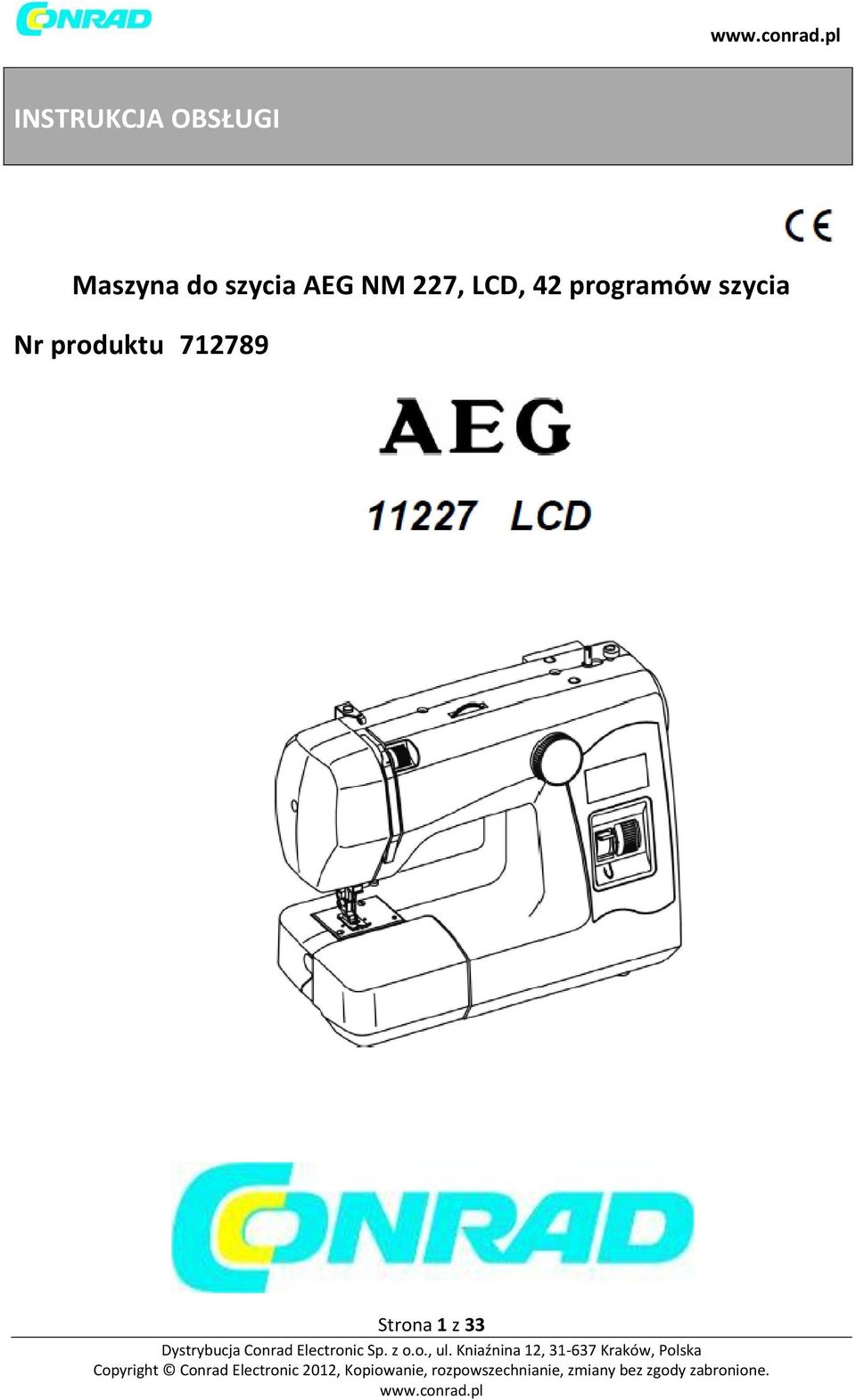

1 INSTRUKCJA OBSŁUGI Maszyna do szycia AEG NM 227, LCD, 42 programów szycia Nr produktu Strona 1 z 33

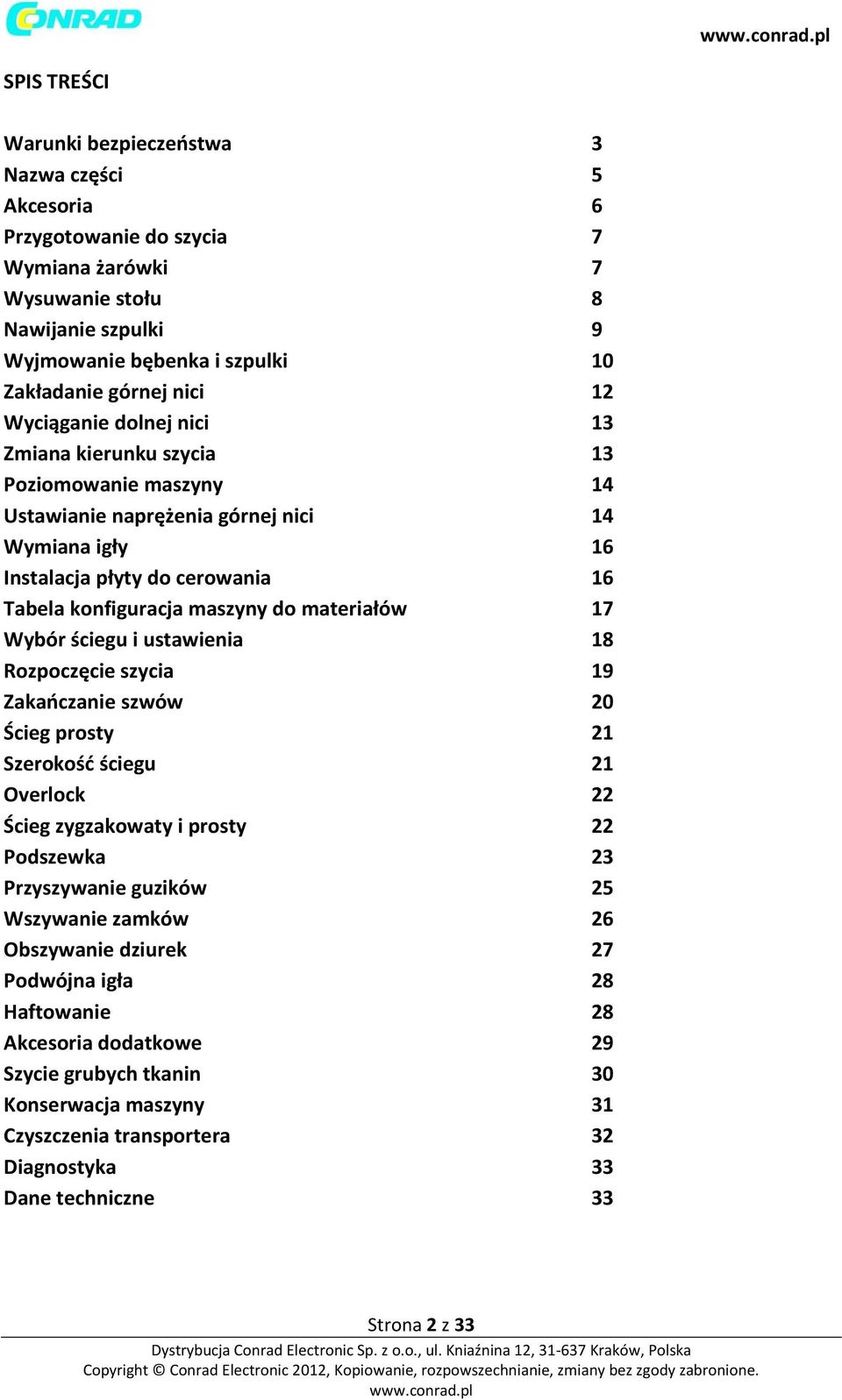

2 SPIS TREŚCI Warunki bezpieczeństwa 3 Nazwa części 5 Akcesoria 6 Przygotowanie do szycia 7 Wymiana żarówki 7 Wysuwanie stołu 8 Nawijanie szpulki 9 Wyjmowanie bębenka i szpulki 10 Zakładanie górnej nici 12 Wyciąganie dolnej nici 13 Zmiana kierunku szycia 13 Poziomowanie maszyny 14 Ustawianie naprężenia górnej nici 14 Wymiana igły 16 Instalacja płyty do cerowania 16 Tabela konfiguracja maszyny do materiałów 17 Wybór ściegu i ustawienia 18 Rozpoczęcie szycia 19 Zakańczanie szwów 20 Ścieg prosty 21 Szerokość ściegu 21 Overlock 22 Ścieg zygzakowaty i prosty 22 Podszewka 23 Przyszywanie guzików 25 Wszywanie zamków 26 Obszywanie dziurek 27 Podwójna igła 28 Haftowanie 28 Akcesoria dodatkowe 29 Szycie grubych tkanin 30 Konserwacja maszyny 31 Czyszczenia transportera 32 Diagnostyka 33 Dane techniczne 33 Strona 2 z 33

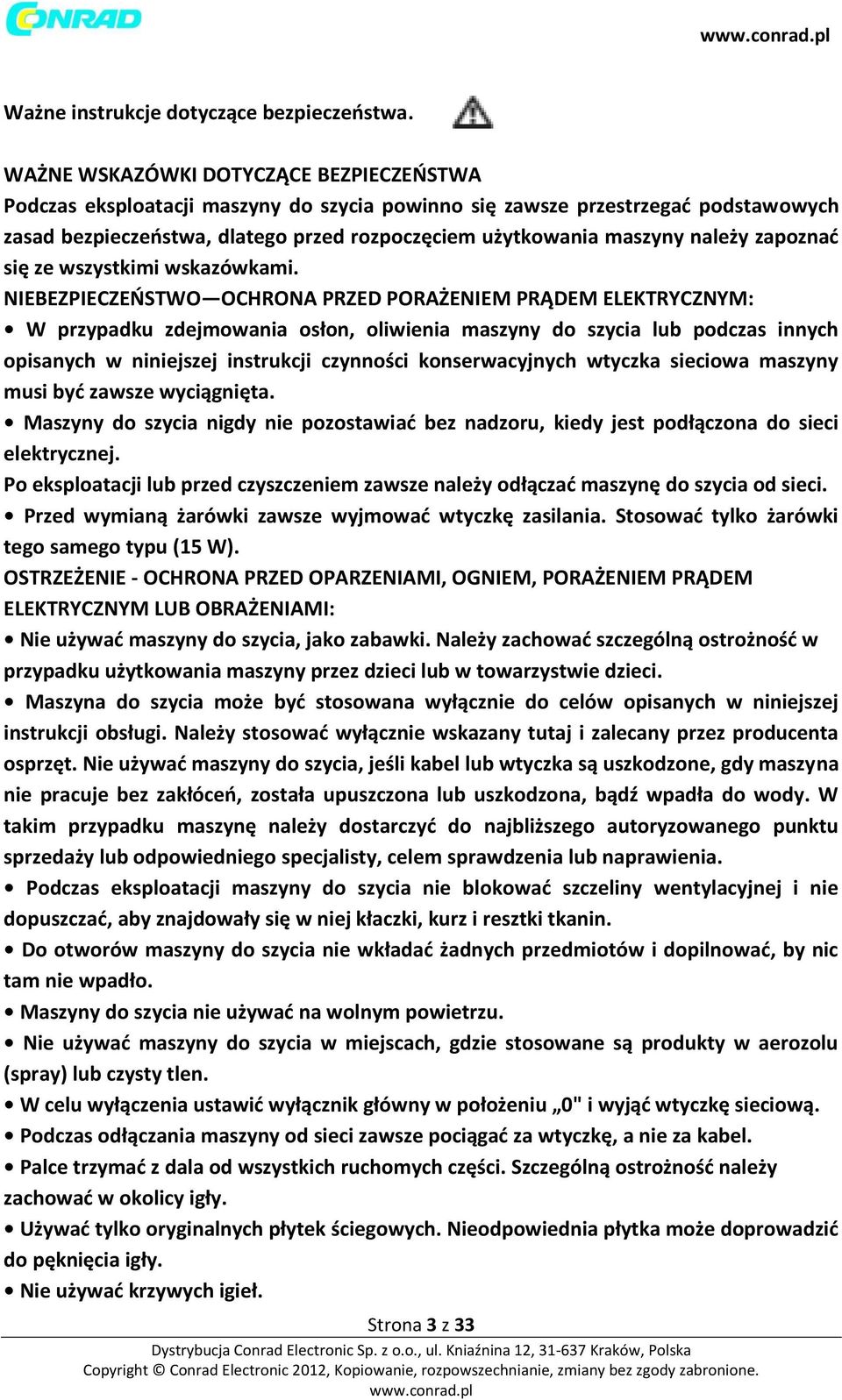

3 Ważne instrukcje dotyczące bezpieczeństwa. WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Podczas eksploatacji maszyny do szycia powinno się zawsze przestrzegać podstawowych zasad bezpieczeństwa, dlatego przed rozpoczęciem użytkowania maszyny należy zapoznać się ze wszystkimi wskazówkami. NIEBEZPIECZEŃSTWO OCHRONA PRZED PORAŻENIEM PRĄDEM ELEKTRYCZNYM: W przypadku zdejmowania osłon, oliwienia maszyny do szycia lub podczas innych opisanych w niniejszej instrukcji czynności konserwacyjnych wtyczka sieciowa maszyny musi być zawsze wyciągnięta. Maszyny do szycia nigdy nie pozostawiać bez nadzoru, kiedy jest podłączona do sieci elektrycznej. Po eksploatacji lub przed czyszczeniem zawsze należy odłączać maszynę do szycia od sieci. Przed wymianą żarówki zawsze wyjmować wtyczkę zasilania. Stosować tylko żarówki tego samego typu (15 W). OSTRZEŻENIE - OCHRONA PRZED OPARZENIAMI, OGNIEM, PORAŻENIEM PRĄDEM ELEKTRYCZNYM LUB OBRAŻENIAMI: Nie używać maszyny do szycia, jako zabawki. Należy zachować szczególną ostrożność w przypadku użytkowania maszyny przez dzieci lub w towarzystwie dzieci. Maszyna do szycia może być stosowana wyłącznie do celów opisanych w niniejszej instrukcji obsługi. Należy stosować wyłącznie wskazany tutaj i zalecany przez producenta osprzęt. Nie używać maszyny do szycia, jeśli kabel lub wtyczka są uszkodzone, gdy maszyna nie pracuje bez zakłóceń, została upuszczona lub uszkodzona, bądź wpadła do wody. W takim przypadku maszynę należy dostarczyć do najbliższego autoryzowanego punktu sprzedaży lub odpowiedniego specjalisty, celem sprawdzenia lub naprawienia. Podczas eksploatacji maszyny do szycia nie blokować szczeliny wentylacyjnej i nie dopuszczać, aby znajdowały się w niej kłaczki, kurz i resztki tkanin. Do otworów maszyny do szycia nie wkładać żadnych przedmiotów i dopilnować, by nic tam nie wpadło. Maszyny do szycia nie używać na wolnym powietrzu. Nie używać maszyny do szycia w miejscach, gdzie stosowane są produkty w aerozolu (spray) lub czysty tlen. W celu wyłączenia ustawić wyłącznik główny w położeniu 0" i wyjąć wtyczkę sieciową. Podczas odłączania maszyny od sieci zawsze pociągać za wtyczkę, a nie za kabel. Palce trzymać z dala od wszystkich ruchomych części. Szczególną ostrożność należy zachować w okolicy igły. Używać tylko oryginalnych płytek ściegowych. Nieodpowiednia płytka może doprowadzić do pęknięcia igły. Nie używać krzywych igieł. Strona 3 z 33

4 Podczas szycia nie ciągnąć ani przesuwać materiału. Może to spowodować pęknięcie igły. Maszynę wyłączać w przypadku wykonywania prac przy igle, jak nawlekania nici, wymiana igły, zakładania szpulki. Wymiana stopki lub podobne czynności. STARANNIE PRZECHOWYWAĆ WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA! Niniejsza maszyna do szycia jest przeznaczona wyłącznie do użytku domowego. Ostrzeżenie Podczas pracy w pobliżu igły należy być bardzo ostrożnym, aby nie zakłuć palców. Podczas korzystania z urządzenia po raz pierwszy należy położyć kawałek materiału pod dół stopki a następnie uruchomić maszynę bez wątku (nici) przez kilka minut. Spowoduje to osuszenie maszyny z nadmiaru oleju, który może się pojawić. Moc: V ~, 50Hz Natężenie prądu : 1,0 A Klasa ochrony: II Poziom ciśnienia akustycznego w normalnych warunkach pracy wynosi 78dB (A). Strona 4 z 33

5 NAZWA CZĘŚCI 1. Pokrętło szerokości ściegu 2. Pokrętło wyboru wzoru 3. Korek nawijacza szpulki 4. Powierzchnia wyświetlacza LCD 5. Pokrętło długości ściegu 6. przycisk Wstecz 7. Podręcznik zacisk igły i nici 8. przedłużenie stołu 9. pokrywa transferu 10. stopka 11. osłona twarzy 12. Dźwignia prowadnika nici 13. Górna prowadnica nici 14. Pokrętło naprężenia nici 15. Trzpień szpulki (B) 16. pokrętło silnika 17. Trzpień szpulki () 18. Trzpień nawijacza szpulki 19. Dźwignia stopki 20. Śruba mocowania igły 21. Płytka ściegowa A. Stopka do dziurek na guziki B. Wartość szerokości ściegu. C. Stopka do ściegów. D. wartość długości ściegu E. Wyświetlacz wybranego wzoru ściegu. Strona 5 z 33

6 AKCESORIA Strona 6 z 33

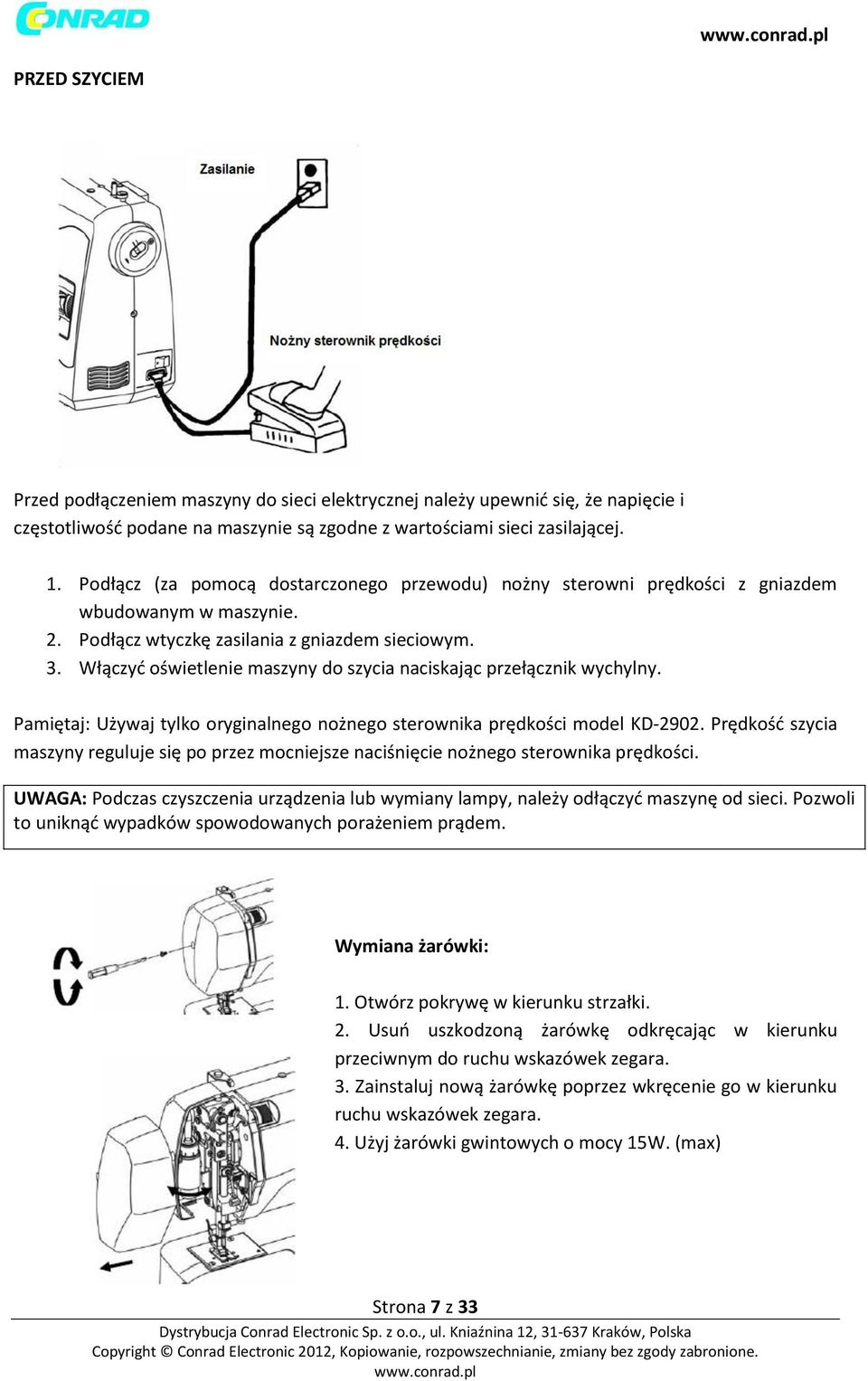

7 PRZED SZYCIEM Przed podłączeniem maszyny do sieci elektrycznej należy upewnić się, że napięcie i częstotliwość podane na maszynie są zgodne z wartościami sieci zasilającej. 1. Podłącz (za pomocą dostarczonego przewodu) nożny sterowni prędkości z gniazdem wbudowanym w maszynie. 2. Podłącz wtyczkę zasilania z gniazdem sieciowym. 3. Włączyć oświetlenie maszyny do szycia naciskając przełącznik wychylny. Pamiętaj: Używaj tylko oryginalnego nożnego sterownika prędkości model KD Prędkość szycia maszyny reguluje się po przez mocniejsze naciśnięcie nożnego sterownika prędkości. UWAGA: Podczas czyszczenia urządzenia lub wymiany lampy, należy odłączyć maszynę od sieci. Pozwoli to uniknąć wypadków spowodowanych porażeniem prądem. Wymiana żarówki: 1. Otwórz pokrywę w kierunku strzałki. 2. Usuń uszkodzoną żarówkę odkręcając w kierunku przeciwnym do ruchu wskazówek zegara. 3. Zainstaluj nową żarówkę poprzez wkręcenie go w kierunku ruchu wskazówek zegara. 4. Użyj żarówki gwintowych o mocy 15W. (max) Strona 7 z 33

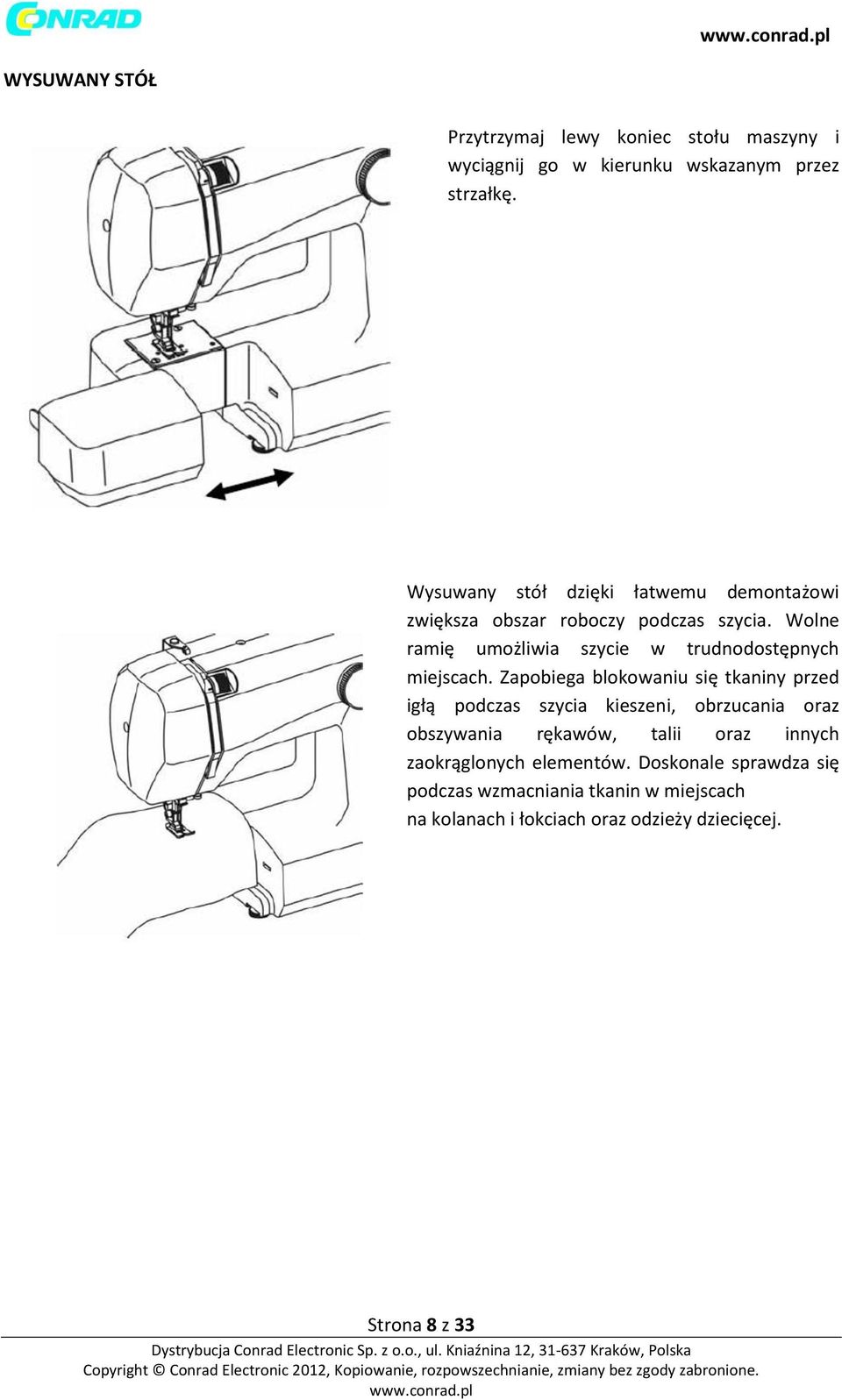

8 WYSUWANY STÓŁ Przytrzymaj lewy koniec stołu maszyny i wyciągnij go w kierunku wskazanym przez strzałkę. Wysuwany stół dzięki łatwemu demontażowi zwiększa obszar roboczy podczas szycia. Wolne ramię umożliwia szycie w trudnodostępnych miejscach. Zapobiega blokowaniu się tkaniny przed igłą podczas szycia kieszeni, obrzucania oraz obszywania rękawów, talii oraz innych zaokrąglonych elementów. Doskonale sprawdza się podczas wzmacniania tkanin w miejscach na kolanach i łokciach oraz odzieży dziecięcej. Strona 8 z 33

9 NAWIJANIE SZPULKI 1. Naciśnij przycisk sprzęgła i przekręć w kierunku oznaczonym piktogramem szpulki w celu zatrzymania ruchu igły. 2. Poprowadź nić ze szpulki przez koło naprężania nawijanej nici. 3. Końcówkę nici poprowadzić od wewnątrz przez otwór szpulki i osadzić szpulkę na ramieniu nośnym. 4. Docisnąć szpulkę w prawo. 5. Przytrzymać końcówkę nici i lekko nacisnąć nożny rozrusznik. 6. Zatrzymać maszynę po nawinięciu kilku zwojów nici na szpulkę. Wystającą końcówkę nici odciąć blisko szpulki. 7. Ponownie nacisnąć nożny rozrusznik i nawijać nić do zapełnienia szpulki. Następnie zatrzymać maszynę; Ramię nośne szpulki docisnąć w lewo i przeciąć nić. 8. Wcisnąć przycisk sprzęgła pokrętła (do pozycji wyjściowej), aby przywrócić ruch igły. Wcisnąć trzpień nawijarki w zwojnicy w kierunku strzałki. Gdy szpulka nawijana jest pełna, powrócić trzpieniem do pierwotnego położenia. Kiedy nawijana szpulka jest nierówna, zwolnić śrubę górną i wyregulować w górę lub w dół, dopóki uzwojenie nie jest równomierne. Strona 9 z 33

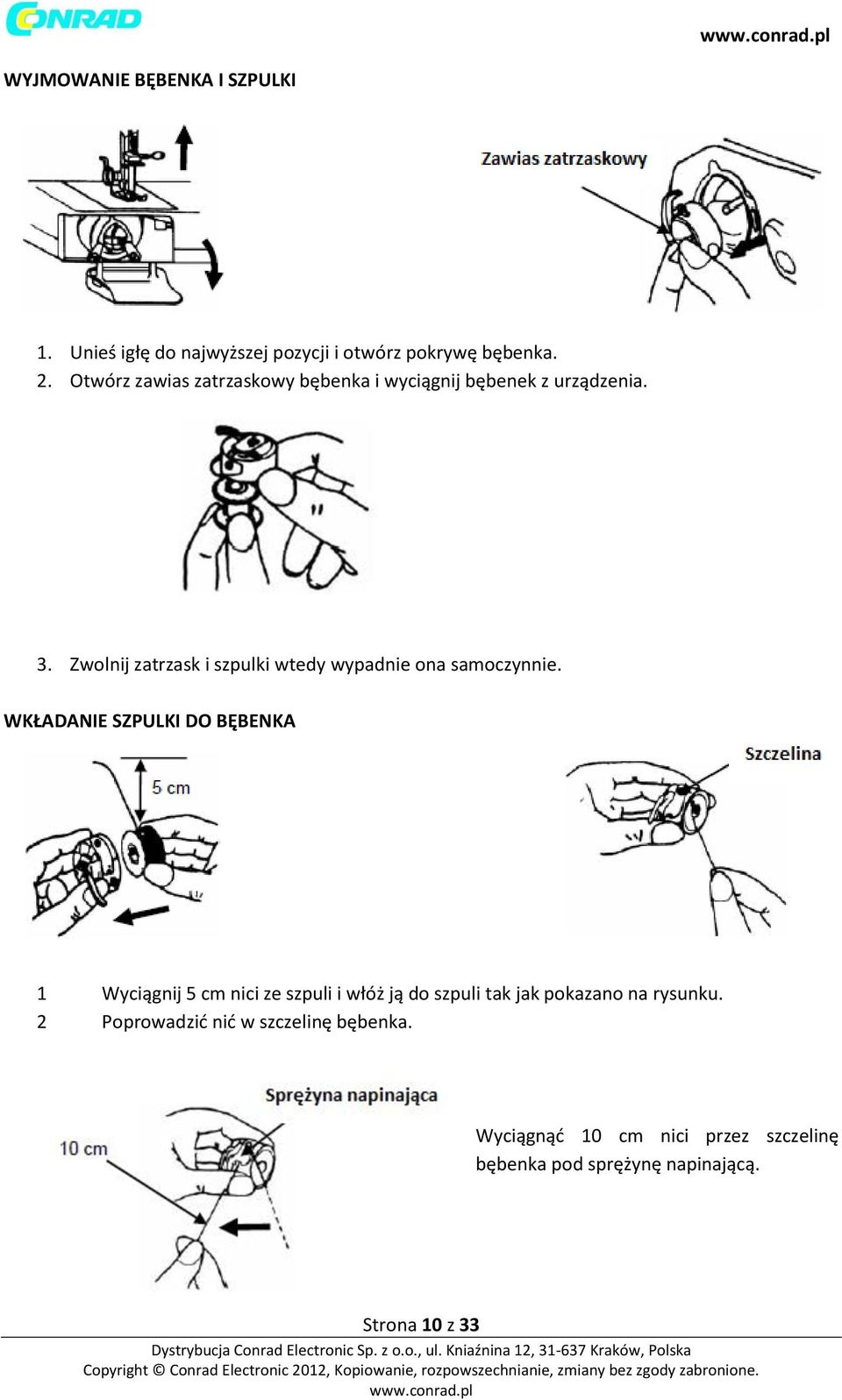

10 WYJMOWANIE BĘBENKA I SZPULKI 1. Unieś igłę do najwyższej pozycji i otwórz pokrywę bębenka. 2. Otwórz zawias zatrzaskowy bębenka i wyciągnij bębenek z urządzenia. 3. Zwolnij zatrzask i szpulki wtedy wypadnie ona samoczynnie. WKŁADANIE SZPULKI DO BĘBENKA 1 Wyciągnij 5 cm nici ze szpuli i włóż ją do szpuli tak jak pokazano na rysunku. 2 Poprowadzić nić w szczelinę bębenka. Wyciągnąć 10 cm nici przez szczelinę bębenka pod sprężynę napinającą. Strona 10 z 33

11 WKŁADANIE SZPULKI DO MECHANIZMU MASZYNY Unieś Igłę do najwyższej pozycji. Pociągnij Nić do przodu, otworzyć zatrzask bębenka i przytrzymaj go. Trzymając za zawias zatrzaskowy umieścić bębenek na wrzecionie centrującym i zwolnij zatrzask. Strona 11 z 33

12 ZAKŁADANIE GÓRNEJ NICI UWAGA: Przed zakładaniem górnej nici należy ustawić główny wyłącznik sterujący w pozycji (o). Przełóż nić przez poszczególne oznaczone punkty od A do H, tak jak pokazano. Zakładanie nici na podwójną igłę Strona 12 z 33

13 WYCIĄGANIE NICI SZPULKI 1. Przytrzymaj górną nitkę z lewej strony, przekręć pokrętło powoli do siebie, aż igła wykona ruch w dół i do góry. Zatrzymaj rękę koła, gdy podejmie nitkę w najwyższym położeniu. Pociągnij nici (górną i dolną) i wykonaj pętle. 2. Wyciągnij oba wątki i umieść do dołu pod stopką maszyny. 3. Umieść tkaninę pod stopką dociskową. 4. Zacznij szyć. ZMIANA KIERUNKU SZYCIA 1. Zatrzymać igłę w dolnej pozycji w tkaninie podnieść stopkę, obrócić materiał wokół igły, aby zmienić kierunek szycia. 2. Opuścić stopkę i rozpocznij szycie. Strona 13 z 33

14 POZIOMOWANIE MASZYNY USTAWIIANIIE NAPRĘŻENIIA GÓRNEJ NIICII Naciąg nici górnej może być regulowana przez obrót pokrętło naprężenia nici. Strona 14 z 33

15 Podczas szycia prostego ściegu nić górna i dolna są ze sobą łączone między kawałkami tkaniny. Za pomocą pokrętła regulacyjnego możemy wybrać odpowiednie naprężenie nici. Im niższa wartość liczbowa, tym mniejsze naprężenie nici górnej. Im wyższa wartość liczbowa, tym większe naprężenie nici górnej. Naprężenie nici górnej przy ściegu zygzakowym powinno być mniejsze, aniżeli podczas szycia ściegiem prostym. Nić górna powinna być widoczna w tylnej części materiału. Mniejsze naprężenie nici dolnej można zwiększyć obracając śrubę bębenka lekko w prawo (w kierunku ruchu wskazówek zegara). Obracając śrubę do lewej (przeciwnie do ruchu wskazówek zegara) zmniejsza napięcie. Uwaga: Przed przystąpieniem do regulacji napięcia nici, należy sprawdzić grubość wątków. Ważne jest, aby używać ten sam rozmiar nici dla górnego i dolnego wątku. Strona 15 z 33

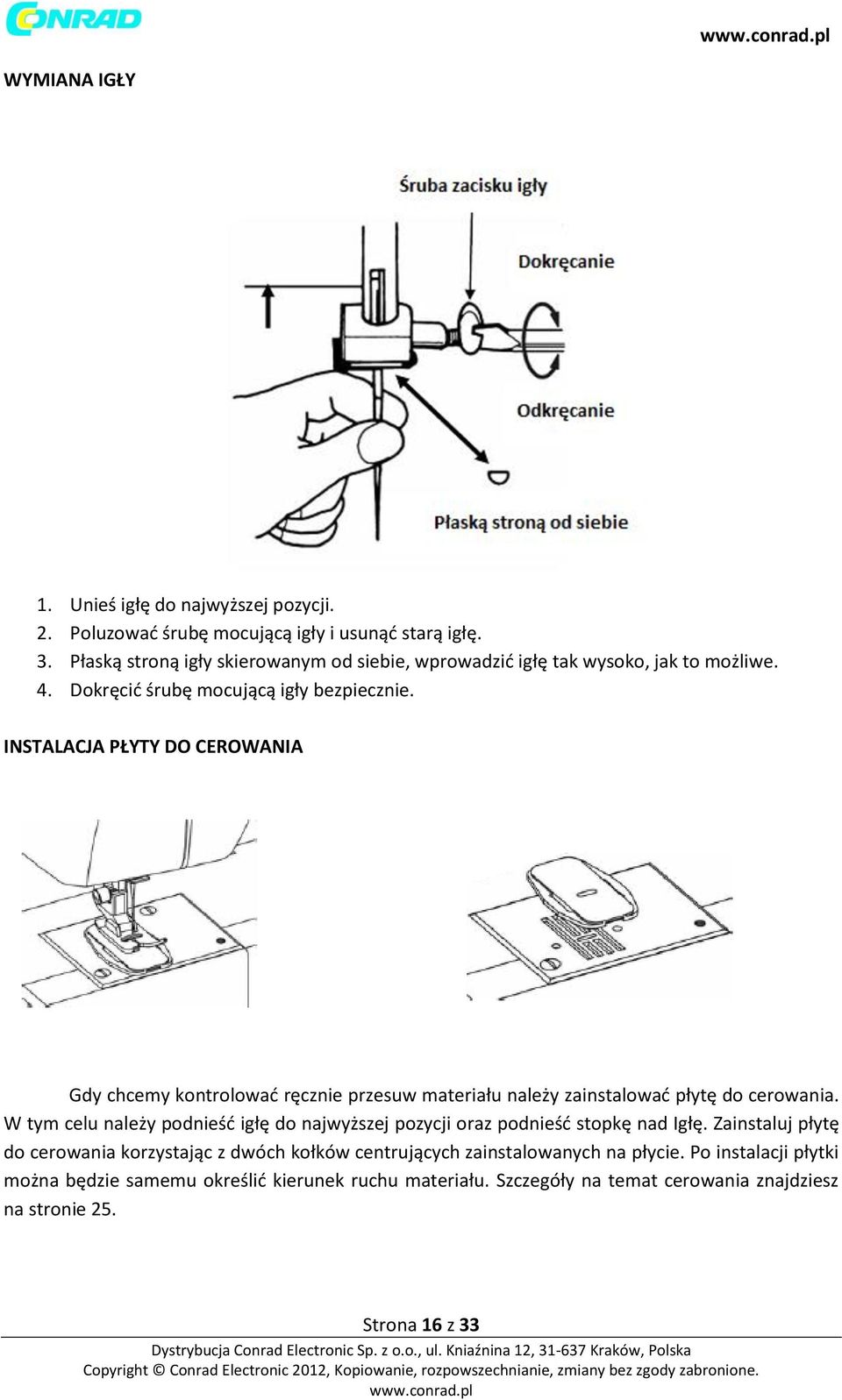

16 WYMIANA IGŁY 1. Unieś igłę do najwyższej pozycji. 2. Poluzować śrubę mocującą igły i usunąć starą igłę. 3. Płaską stroną igły skierowanym od siebie, wprowadzić igłę tak wysoko, jak to możliwe. 4. Dokręcić śrubę mocującą igły bezpiecznie. INSTALACJA PŁYTY DO CEROWANIA Gdy chcemy kontrolować ręcznie przesuw materiału należy zainstalować płytę do cerowania. W tym celu należy podnieść igłę do najwyższej pozycji oraz podnieść stopkę nad Igłę. Zainstaluj płytę do cerowania korzystając z dwóch kołków centrujących zainstalowanych na płycie. Po instalacji płytki można będzie samemu określić kierunek ruchu materiału. Szczegóły na temat cerowania znajdziesz na stronie 25. Strona 16 z 33

17 TABELA KONFIGURACJI MASZYNY DO MATERIAŁÓW Tkanina Wątek Igły systemu 130/705 H Długość ściegów Napięci e Górnej nici Ścieg prosty ZZ Nylon 80 Bawełna Lekki Dzianina 60 jedwab 70 (10) Jedwab 50 jedwab Wełna, jedwab 50 jedwab 80 (12) Średni Bawełna Bawełna (12-14) Cienki Jersey 60 Fibber 80 (12) Gabardyna 50 jedwab Ciężki Jeans 50 Bawełna (14-16) Jersey 50 Fibber (12-14) Tweed 50 jedwab (12-14) Strona 17 z 33

18 WYBÓR ŚCIEGU I USTAWIENIA Wzór ściegu Długość ściegu Wybór stopki Szerokość ściegu 1 Prosty 0 2 Zygzak Trzy etapowy ścieg zygzak Ścieg pudełkowy 4 Ścieg ślepy Prosty ścieg 0 Ścieg zygzakowaty 6 ścieg plastra miodu Podwójny ścieg overlock Automatyczne Hafty Butonierka Hafty z wolnej ręki Bez 0-5 Strona 18 z 33

19 ROZPOCZYNANIE SZYCIA Ważne wskazówki: 1. Podnieś dźwignię podnoszenia do najwyższej pozycji przed rozpoczęciem i po zakończeniu szycia. 2. Trzymaj oba wątki 10 cm do tyłu maszyny dla pierwszych dwóch lub trzech szwów. 3. Wystarczający materiał powinien być umieszczony pod igłą przed opuszczania stopki. 4. Naciśnij sterownik nożny kontroluj prędkość i zacznij szycie. 5. Przetestuj szwy maszynowe na kawałku tkaniny, który nie będzie używany, aby mieć odpowiednie napięcie i długości ściegu dla tkaniny. 6. Odłączyć maszynę od sieci, przed zostawieniem maszyny bez nadzoru. Uwaga: 1. Po przekręceniu pokrętła ręcznego, zawsze włączaj go do siebie. 2. Prowadź tkaninę delikatnie dłonią. 3. Aby uniknąć złamania igły, zawsze podnieść igłę z tkaniny po zatrzymaniu szycia. Strona 19 z 33

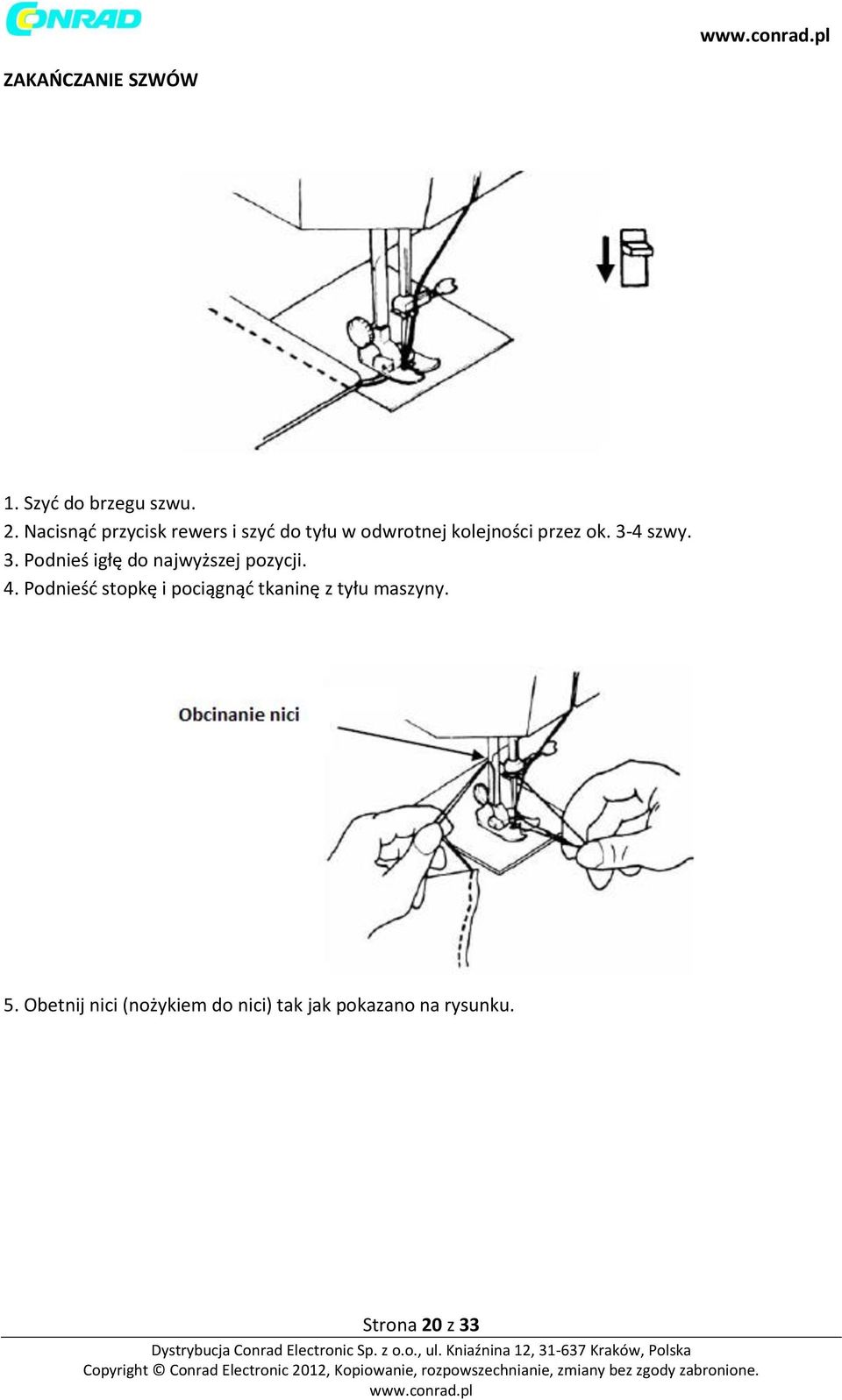

20 ZAKAŃCZANIE SZWÓW 1. Szyć do brzegu szwu. 2. Nacisnąć przycisk rewers i szyć do tyłu w odwrotnej kolejności przez ok. 3-4 szwy. 3. Podnieś igłę do najwyższej pozycji. 4. Podnieść stopkę i pociągnąć tkaninę z tyłu maszyny. 5. Obetnij nici (nożykiem do nici) tak jak pokazano na rysunku. Strona 20 z 33

21 ŚCIEG PROSTY 1. Ten rodzaj ściegu jest używany najczęściej. 2.Stopka zygzak może być stosowany zarówno dla ściegu prostych jak i zygzakowatych. Szycie ściegiem zygzakowatym Pozycja wyboru wzór Satynowe Szlifowana szwy mogą być stosowane do szycia, wzorów liter, aplikacją itp. Zygzak jest uniwersalnym ściegiem. Krótki ścieg satynowy może być użyty do szycia. Szerokość ściegu Za pomocą tego pokrętła można regulować szerokość ściegu bezstopniowo od 0 do 5. UWAGA: W przypadku używania podwójnej igły, ustawienie szerokość ściegu powinno wynosić maksymalnie 3. Ustawienie szerokości ściegu po wyższej tej liczby wywołuje złamanie igły. Strona 21 z 33

22 OWERLOCK Skorzystaj z tych szwów, aby zapobiec postrzępione materiałów. Ścieg 2 i 3 używaj tylko do elastyczne tkaniny. ŚCIEG ZYGZAKOWATY I PROSTY Użyj tego ścieg dla materiałów z dzianiny lub innych materiałów elastycznych. Elastyczny ścieg prosty pozwala, aby twój szew był elastyczny bez ryzyka zerwania nici. Strona 22 z 33

23 PODSZEWKA 1. Złożyć materiał jak pokazano na rysunku. Jeśli widzisz ślepe szwy z przodu, albo na długość ściegu znaczy to, iż ścieg nie jest poprawny lub tkaniny jest zbyt cienka. 2. Dokończyć szew tak jak pokazano. Strona 23 z 33

24 Użyj ściegu krytego. Dostosuj szerokość spoiny i pozycję igły, aby uzyskać prawidłowy ścieg. (Ślepy ścieg nadaje się tylko do grubej tkaniny) Strona 24 z 33

25 PRZYSZYWANIE GUZIKÓW Użyj stopkę przyciskową do szycia guzików (opcja). 1. Zainstaluj prawidłowo płytkę do cerowania. 2. Zainstaluj przycisk dociskowy i przymocuj go mocną. 3. Umieść tkaninę między płytką do cerowania i przyciskiem dociskowym następnie opuść stopkę. 4. Ręcznie obrócić pokrętło do siebie, upewniając się, że igła wchodzi do obu otworów przycisku. W razie potrzeby zwiększyć lub zmniejszenie szerokości ściegu zygzaka. 5. Szyć ok 7 szwów. 6. Wyciągnij oba wątki aż do szmatki i zabezpieczyć / uszyć je ręcznie. ZSZYWANIE Aby zszyć brzegi tkaniny wybierz ścieg multi-zygzak. Strona 25 z 33

26 WSZYWANIE ZAMKA Użyj stopki do zamków Wybierz ścieg prosty. 1. Stopka do wszywania zamków przeznaczona jest do szycia blisko krawędź, co umożliwia przyszywanie zamków. 2. Umieść stopkę na zamku w pozycji pokazanej na rysunku. Wskazówka: Przyfastryguj suwak przed rozpoczęciem szycia. 1. Gdy szyjesz z lewej strony zamka, ustaw suwak po prawej stronie Igły. 2. Gdy szyjesz po prawej stronie zamka, ustaw suwak po lewej stronie igły. Szyj tak jak pokazano na rysunku. Strona 26 z 33

27 OBSZYWANIE DZIUREK Użyj stopkę do obszywania dziurek. Ustaw pokrętło długości ściegu. Pokrętło wyboru wzór Kroki Ustawienia 1. Ustawić pokrętło na pozycję "19" 2. Szyć lewą stronę 3. Podnieść igłę 4. Ustawić pokrętło na pozycję "20" 5. Szyć 5-6 szwów 6. Podnieść igłę 7. Ustawić pokrętło na pozycję "21" 8. Szyć po prawej stronie 9. Podnieść igłę 10. Ustawić pokrętło na pozycję "20" 11. Szyć 5-6 szwów 12. Podnieść igłę Przed szyciem, dopasuj dziurki, jak pokazano. Wyciąć dziurkę wzdłuż pomiędzy szwami tak jak pokazano na rysunku. Wskazówka: szpilka na końcu otworu zapobiega za długiemu cięciu Strona 27 z 33

28 PODÓWJA IGŁA Umieścić w podwójną igłę płaską stroną do tyłu. Wątek (nić górna) prowadzimy normalnie jak przy pojedynczej igle przewlekając przez obydwa oczka podwójnej igły. Szerokość szycia nie powinna przekraczać 2/3 tej maksymalnej szerokości ściegu, wyższa szerokość może powodować łamanie igieł. HAFTOWANIE Usuń stopkę i dołącz płytkę do cerowania. Przesuwaj napiętą na obręczy tkaninę w żądanym kierunku, aż zakończysz haftowanie. Strona 28 z 33

29 QUILTER (opcja) 1. Przesuwaj rękę przez otwór w górnej części uchwytu naciskającą stopkę. 2. Przesuń QUILTER do wymaganej wielkości ściegu. PROWADNICA SZYCIA (Opcja) 1. Użyj prowadnicę szycia, aby szyć długie równe szwy w równej odległości od krawędzi materiału. 2. Śrubą prowadnicy po prawej stronie płytki ściegowej ustawić żądaną odległość. 3. Podczas szycia krawędź materiału musi dotykać prowadnicy. Na rogach szycia, prowadnica może być zamontowany pod kątem. Strona 29 z 33

30 Wskazówki dla szycia z grubych tkanin, takich jak drelich Szycie grubych tkanin jest czasami bardzo trudne ze względu na różnicę wysokości. Podczas szycia grubych tkanin i napotkania dużej różnicy wysokości należy zatrzymać szycie i pozostawić igłę w materiale. Następnie podnieść stopkę dociskową i wznowić szycie z małą prędkością. Gdy ominiemy zgrubienie materiału należy opuścić stopkę. Specjalne akcesoria do szycia Zastosowanie opcjonalnej stopki górnego transportu materiału. Przy zastosowaniu tej stopki obie części materiału są przesuwane równo przez zaczepy transportera i ząbki stopki. Stopka jest użyteczna przy szyciu materiałów trudnych do przesuwania np. z tworzyw sztucznych i skóry oraz gdy materiał ślizga się, np. aksamit. Do montażu stopki z transporterem należy użyć śrubokręta. Strona 30 z 33

31 KONSERWACJA MASZYNY UWAGA: Do czyszczenia urządzenia lub zmiany jego lampy, należy odłączyć maszynę od sieci. Pozwoli to uniknąć wypadków z porażeniem prądem. Unieść igłę do najwyższej pozycji, aby wyjąć chwytacz i otworzyć klapkę wolnego ramienia. Wyjąć z maszyny osłonę szpulki. Obrócić obydwa zaciski blokujące i wyjąć pokrywę pierścieniową. Wskazówka: Wyczyścić transporter szczotką i miękką, czystą szmatką. (1) Osłona szpulki (2) Zacisk blokujący (3) Pokrywa pierścieniowa (4) Hak osłony (5) Obudowa toru chwytacza Ponowne zakładanie chwytacza: Pokrywę pierścieniową trzymać tak, aby ząbek był skierowany w dół i ostrożnie włożyć ją ponownie do obudowy toru chwytacza. Zamocować pokrywę pierścieniową i upewnić się, że ząbek jest mocno osadzony w odpowiednim wgłębieniu w obudowie. Umocować pokrywę pierścieniową, ustawiając zaciski blokujące w pozycji wyjściowej. Osłonę wraz ze szpulką wsadzić ponownie w uchwyt. (6) Ząbek pokrywy pierścieniowej (7) Wgłębienie w osłonie toru chwytacza Strona 31 z 33

32 CZYSZCZENIIE TRANSPORTERA Przed przystąpieniem do czyszczenia transportera wyłączyć oświetlenie maszyny i wyjąć wtyczkę z sieci. Wyjąć igłę i stopkę. Śrubokrętem odkręcić śrubę z lewej strony płytki ściegowej. Wyjąć płytkę ściegową. Wyczyścić transporter delikatną szczotką i ponownie założyć płytkę ściegową. Zamocować stopkę oraz igłę. Maszyna jest ponownie gotowa do eksploatacji. Wskazówka: W przypadku częstej eksploatacji maszyny zaleca się regularne czyszczenie, w celu uzyskania optymalnych efektów szycia. OLIWIENIE MASZYNY Wskazówka: Do oliwienia maszyny używać wyłącznie jednej do dwóch kropel oleju do maszyn szwalniczych, w innym razie można zabrudzić tkaninę. Jeśli po długim przestoju maszyna nie działa prawidłowo, to przed eksploatacją należy użyć kilku kropel oleju do maszyn szwalniczych, dzięki czemu maszyna odzyska pełną sprawność. Strona 32 z 33

33 DIAGNOSTYKA. Problem Prawdopodobna przyczyna Rozwiązanie Tkanina się nie przesuwa - Maszyna nie szyje, tylko ruchy koła ręcznego - Długość ściegu pokrętło na "0" Wcisnąć pokrętło w pokrętle ręcznym do symbolu igły - Nastaw pokrętło w zakresie od 1 do 4 Złamanie igły Zrywanie górnej nici Zerwania nici szpulki Ściąganie tkaniny - Nieprawidłowe włożenie igły - Zgięta igła - Ciągnięcie przez tkaninę. - Igły, nici i tkaniny nie pasują do siebie - Zła regulacja szerokości zygzaka - Niewłaściwe nawinięcie szpulki - Naprężenie górnej nici zbyt mocno ustawione. - Zgięta igła - uszkodzony osłona szpulki - Zbyt ścisłe naprężenie nici szpulki - Nieprawidłowe włożenie igły - Niewłaściwe nawinięcie szpulki - Zabrudzony moduł transportowy - Nadmierne napięcie - Igły, nici i tkaniny nie pasują do siebie - Włożyć poprawnie igłę. - Wymień igłę - Nie ciągnij tkaniny - Użyj prawidłowych igieł i nici do typu tkaniny. - Ponownie ustawić szerokość zygzaka - Ponownie nawinąć szpulkę. - Zmniejszyć naprężenie górnej nici - Wymień igłę - Wymienić osłonę szpulki - Zmniejszyć naprężenie nici szpulki dolnej - Poprawnie włożyć igłę. - Nawinąć szpulkę. - Wyczyścić moduł transportowy. - Wyregulować naprężenie - Użyj prawidłowych igieł i nici do typu tkaniny Nie wyrzucać urządzeń elektrycznych, jako nieposortowanych odpadów komunalnych, należy korzystać z punktów zbiórki odpadów w Twojej miejscowości. Lokalizacje kolekcji można uzyskać od władz lokalnych Dane techniczne: Wymiary urządzenia: (L) x 380 (H) x 320 (W) 170 mm Waga: 7,5 kg 75W (Silnik 60W/Lampa 15W) 230V TUV / GS i znak CE Strona 33 z 33
