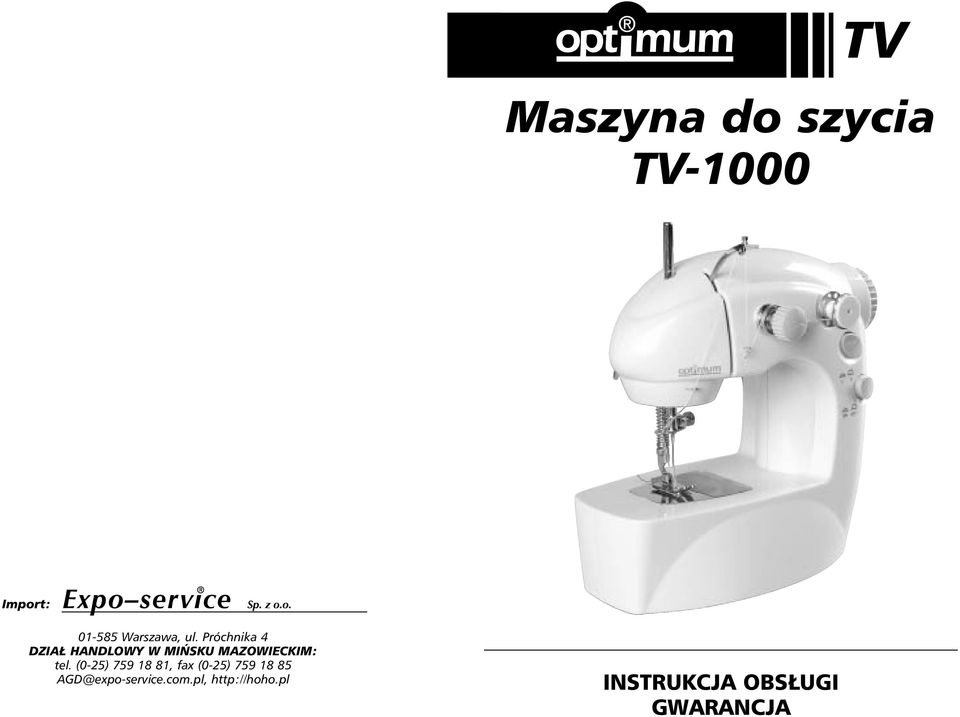

1 TV Maszyna do szycia TV-1000 Import: Warszawa, ul. Próchnika 4 DZIAŁ HANDLOWY W MIŃSKU MAZOWIECKIM: tel. (0-25) , fax (0-25) AGD@expo-service.com.pl, INSTRUKCJA OBSŁUGI GWARANCJA

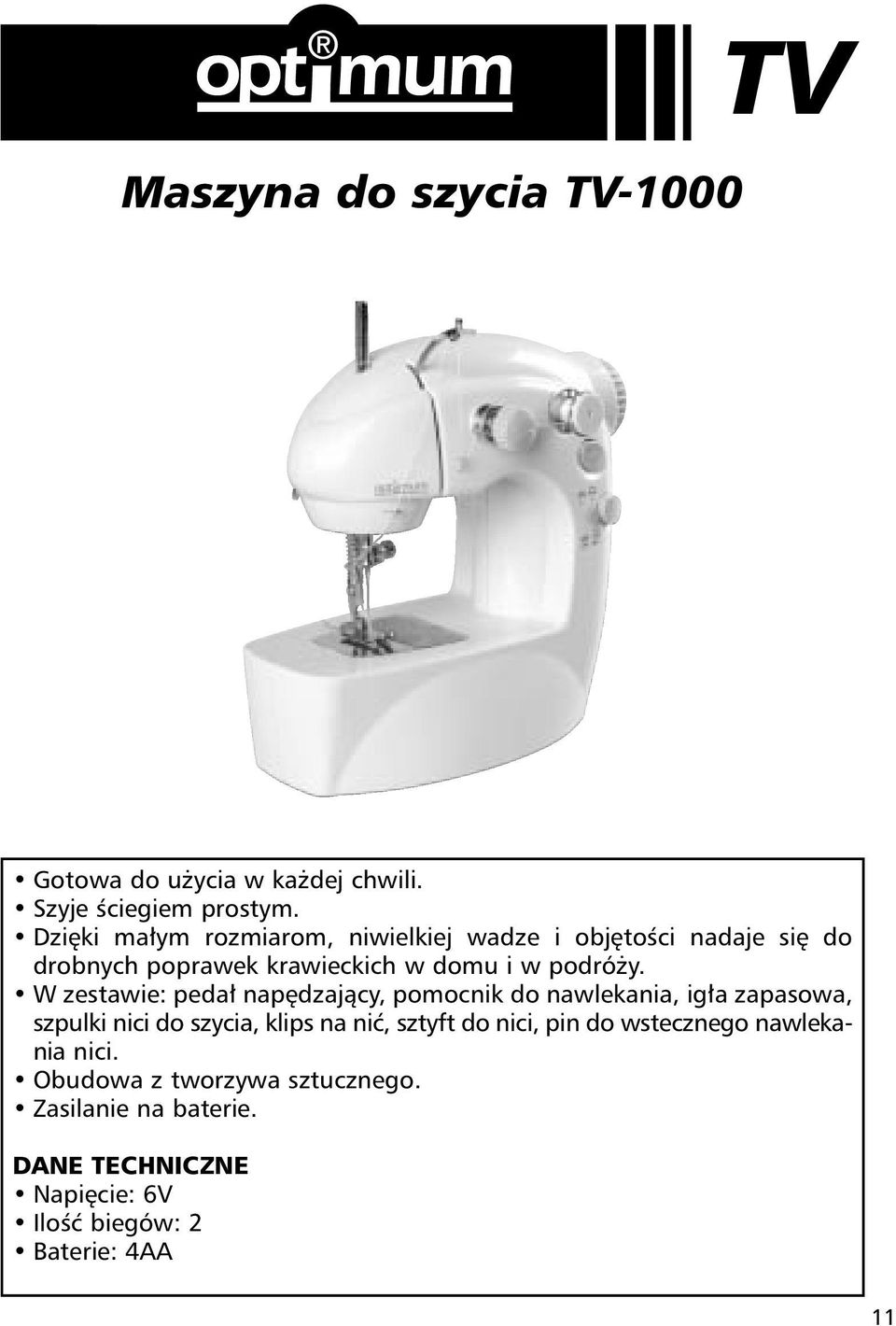

2 Maszyna do szycia TV-1000 TV Gotowa do użycia w każdej chwili. Szyje ściegiem prostym. Dzięki małym rozmiarom, niwielkiej wadze i objętości nadaje się do drobnych poprawek krawieckich w domu i w podróży. W zestawie: pedał napędzający, pomocnik do nawlekania, igła zapasowa, szpulki nici do szycia, klips na nić, sztyft do nici, pin do wstecznego nawlekania nici. Obudowa z tworzywa sztucznego. Zasilanie na baterie. DANE TECHNICZNE Napięcie: 6V Ilość biegów: 2 Baterie: 4AA 11

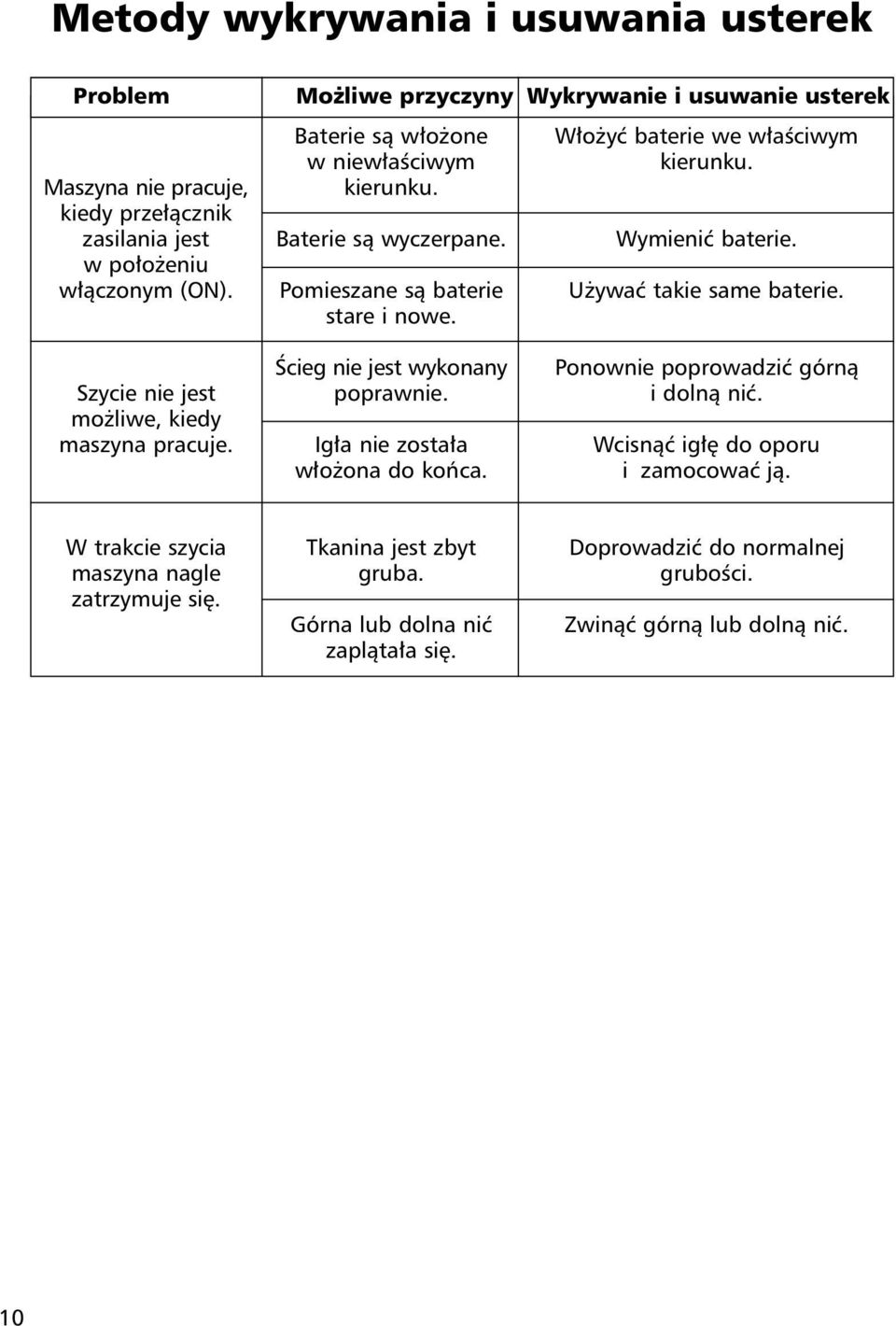

3 Metody wykrywania i usuwania usterek Problem Maszyna nie pracuje, kiedy przełącznik zasilania jest w położeniu włączonym (ON). Możliwe przyczyny Wykrywanie i usuwanie usterek Baterie są włożone w niewłaściwym kierunku. Baterie są wyczerpane. Pomieszane są baterie stare i nowe. Włożyć baterie we właściwym kierunku. Wymienić baterie. Używać takie same baterie. Szycie nie jest możliwe, kiedy maszyna pracuje. Ścieg nie jest wykonany poprawnie. Igła nie została włożona do końca. Ponownie poprowadzić górną i dolną nić. Wcisnąć igłę do oporu i zamocować ją. W trakcie szycia maszyna nagle zatrzymuje się. Tkanina jest zbyt gruba. Górna lub dolna nić zaplątała się. Doprowadzić do normalnej grubości. Zwinąć górną lub dolną nić. 10

4 Regulacja ściegu Jak pokazano na rysunku, normalny ścieg powinien mieć górną i dolną nić ani zbyt napiętą ani zbyt luźną. materiał nić górna nić dolna Jeżeli dolna nić ma wygląd linii prostej, wskazuje to, że nić górna jest zbyt luźna. Prosimy obracać docisk nici w kierunku zgodnym z ruchem wskazówek zegara, w celu zwiększenia nacisku, aż powróci do normy. Jednakże, kiedy górna nić ma wygląd linii prostej, wskazując na nadmierne napicie nici górnej, należy powoli obracać docisk nici w kierunku przeciwnym do ruchu wskazówek zegara, w celu zmniejszenia nacisku, aż ścieg powróci do normy. Uwaga! W trakcie powyższych regulacji, sprawdzić czy górna nić nie została wyciągnięta. Jeżeli tak by się stało, należy ją wprowadzić ponownie. Nawijanie szpulki Oś do nawijania nici ukryta wewnątrz koła ręcznego jest przeznaczona do nawijania szpulek. Patrz kroki poniżej: 1. Wcisnąć oś i przekręcić w kierunku przeciwnym do ruchu wskazówek zegara; oś wyskoczy automatycznie. 2. Włożyć pustą szpulkę na oś i nawinąć 4 do 5 obrotów nici w kierunku zgodnym z ruchem wskazówek zegara. 3. Włączyć zasilanie maszyny i zacząć nawijanie. Unikać nawijania poza krawędź szpulki. 4. Zatrzymać nawijanie przez wyłączenie zasilania maszyny. 5. Przeciąć nić i wyjąć szpulkę. 6. Wcisnąć oś do wewnątrz koła ręcznego i obrócić ją w kierunku zgodnym z ruchem wskazówek zegara, w celu jej pozostawienia w położeniu ukrytym. Wymiana igły W wypadku złamania igły lub gdy konieczna jest jej wymiana, należy: 1. Wyjąć baterie albo wyjąć wtyczkę kabla zasilającego z gniazda sieciowego, w celu uniknięcia niebezpieczeństw. 2. Odkręcić śrubę dociskową igły i wyciągnąć igłę popychając ją ku dołowi. 3. Włożyć nową igłę w gniazdo igły i wcisnąć ją do oporu. 4. Dokręcić śrubę dociskową igły. Uwaga! Pamiętać o dokręcaniu śruby dociskowej igły w kierunku zgodnym z ruchem wskazówek zegara, aby uniknąć zagrożeń. Użycie pedału nożnego Po włożeniu wtyczki przełącznika nożnego do gniazda przełącznika nożnego, możecie używać przełącznik nożny zamiast przełącznika ręcznego, co pozwoli wam na szycie za pomocą obu rąk. Pamiętajcie o wyjęciu tej wtyczki po zakończeniu szycia. 9

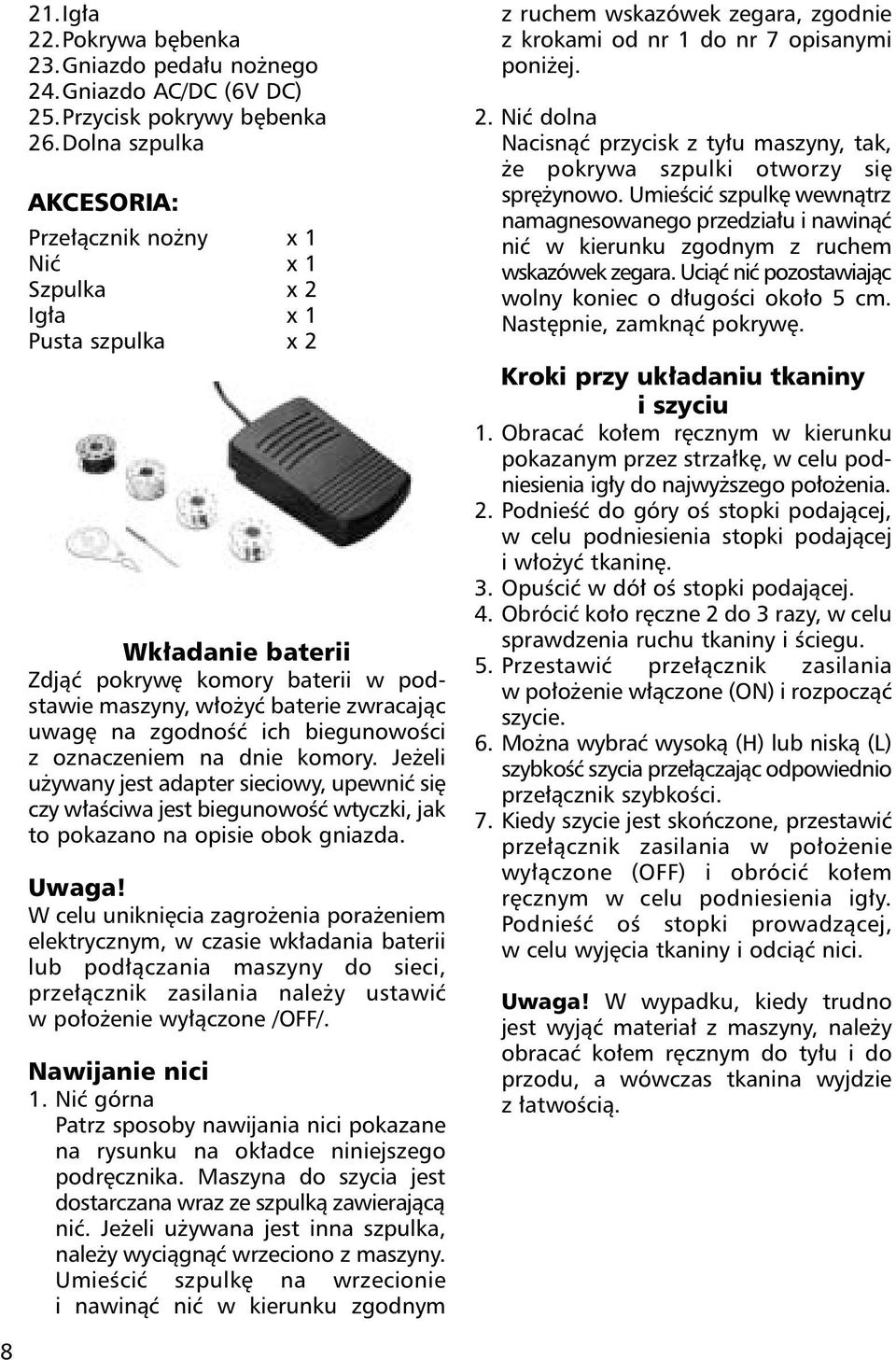

5 21.Igła 22.Pokrywa bębenka 23.Gniazdo pedału nożnego 24.Gniazdo AC/DC (6V DC) 25.Przycisk pokrywy bębenka 26.Dolna szpulka AKCESORIA: Przełącznik nożny x 1 Nić x 1 Szpulka x 2 Igła x 1 Pusta szpulka x 2 Wkładanie baterii Zdjąć pokrywę komory baterii w podstawie maszyny, włożyć baterie zwracając uwagę na zgodność ich biegunowości z oznaczeniem na dnie komory. Jeżeli używany jest adapter sieciowy, upewnić się czy właściwa jest biegunowość wtyczki, jak to pokazano na opisie obok gniazda. Uwaga! W celu uniknięcia zagrożenia porażeniem elektrycznym, w czasie wkładania baterii lub podłączania maszyny do sieci, przełącznik zasilania należy ustawić w położenie wyłączone /OFF/. Nawijanie nici 1. Nić górna Patrz sposoby nawijania nici pokazane na rysunku na okładce niniejszego podręcznika. Maszyna do szycia jest dostarczana wraz ze szpulką zawierającą nić. Jeżeli używana jest inna szpulka, należy wyciągnąć wrzeciono z maszyny. Umieścić szpulkę na wrzecionie i nawinąć nić w kierunku zgodnym z ruchem wskazówek zegara, zgodnie z krokami od nr 1 do nr 7 opisanymi poniżej. 2. Nić dolna Nacisnąć przycisk z tyłu maszyny, tak, że pokrywa szpulki otworzy się sprężynowo. Umieścić szpulkę wewnątrz namagnesowanego przedziału i nawinąć nić w kierunku zgodnym z ruchem wskazówek zegara. Uciąć nić pozostawiając wolny koniec o długości około 5 cm. Następnie, zamknąć pokrywę. Kroki przy układaniu tkaniny i szyciu 1. Obracać kołem ręcznym w kierunku pokazanym przez strzałkę, w celu podniesienia igły do najwyższego położenia. 2. Podnieść do góry oś stopki podającej, w celu podniesienia stopki podającej i włożyć tkaninę. 3. Opuścić w dół oś stopki podającej. 4. Obrócić koło ręczne 2 do 3 razy, w celu sprawdzenia ruchu tkaniny i ściegu. 5. Przestawić przełącznik zasilania w położenie włączone (ON) i rozpocząć szycie. 6. Można wybrać wysoką (H) lub niską (L) szybkość szycia przełączając odpowiednio przełącznik szybkości. 7. Kiedy szycie jest skończone, przestawić przełącznik zasilania w położenie wyłączone (OFF) i obrócić kołem ręcznym w celu podniesienia igły. Podnieść oś stopki prowadzącej, w celu wyjęcia tkaniny i odciąć nici. Uwaga! W wypadku, kiedy trudno jest wyjąć materiał z maszyny, należy obracać kołem ręcznym do tyłu i do przodu, a wówczas tkanina wyjdzie z łatwością. 8

6 TV INSTRUKCJA OBSŁUGI OSTRZEŻENIA! 1. Ustawić przełącznik zasilania w położenie wyłączone (OFF) i nie dotykać przełącznika w czasie wkładania baterii, podłączania do sieci lub wymiany igły. 2. Trzymać maszynę z dala od dzieci. Jeżeli maszyną posługuje się dziecko, osoba dorosła powinna je nadzorować. 3. Po użyciu ustawić przełącznik w położenie wyłączone (OFF) i wyjąć baterie lub wyjąć wtyczkę z gniazda sieciowego. 4. Nie mieszać starych baterii z nowymi. 5. Nie rozbierać ani nie przerabiać maszyny. 6. Nie włączać maszyny zanim nie zostanie do niej włożony materiał, nawet gdy górna i dolna nitka są gotowe. Nazwy części 1.Przełącznik zasilania 2.Przełącznik prędkości 3.Oś do nawijania nici 4.Koło ręczne 5.Krótka oś szpulki 6.Górna szpulka z nicią 7.Szpula z nicią 8.Wrzeciono 9.Nakretka regulacyjna 10.Sprężyna docisku nici 11.Docisk nici 12.Ramię podnoszące 13.Oś uchwytu igły 14.Ramię docisku stopki 15.Oś uchwytu stopki 16.Oś uchwytu stopki uchwyt sprężyny 17.Otwór dla nici 18.Uchwyt stopki 19.Pętla prowadząca nici 20.Śruba dociskowa igły 7
