1 I N S I D E Therm X2. Teraz dostępny we wszystkich zaworowych wykonaniach grzejników kilkupłytowych. Grzejniki płytowe Cennik I / 2008

2 Grzejniki płytowe informacje i ceny SPIS TREŚCI Niewiążące ceny netto. Zastrzega się prawo do zmian technicznych. Nie ponosimy odpowiedzialności za pomyłki ani błędy w druku. Ilustracje przedstawiają warianty przykładowe, przedstawione na zdjęciach wyposażenie dodatkowe nie wchodzi w zakres dostawy. Ze względów technicznych możliwe są różnice w odcieniach kolorów między materiałem drukowanym a produktem. Obowiązują ogólne warunki handlowe Kermi Sp. z o.o. by Kermi GmbH, Pankofen-Bahnhof 1, Plattling, Niemcy Niniejsze dzieło i wszystkie jego części są chronione prawem autorskim. ykorzystywanie poza ścisłymi granicami prawa autorskiego bez zezwolenia autora jest niedopuszczalne i karalne. Odnosi się to w szczególności do powielania, tłumaczenia, mikrofilmowania oraz zapisywania i przetwarzania w systemach elektronicznych.

3 OPIS CENNIK Strona Strona PRZYJAZNY KLIMAT Dlaczego od Kermi można wymagać więcej 2 Pełna różnorodność, najwyższa jakość 4 Ciepło w najlepszej formie 6 NOY STANDARD TECHNICE GRZECZEJ GRZEJNIKI PROFILOANE X2. Nowość w grzejnikach płytowych gwarantuje Państwu podwójny zysk. 8 Profil-K Profil-K higieniczny Therm X2 Profil-V Therm X2 Profil-VM Therm X2 Profil-V higieniczny Dane techniczne 14 GRZEJNIKI PLAN Plan-K Plan-K higieniczny Therm X2 Plan-V Therm X2 Plan-VM Therm X2 Plan-V higieniczny Dane techniczne 15 OSPRZĘT, CZĘŚCI ZAMIENNE Osłona przeciw wypromieniowaniu ciepła Mocowanie na ścianie 34 Mocowanie na podłodze 36 kładki kv 37 Lakier 38 Świeże barwy ciepła 40 1

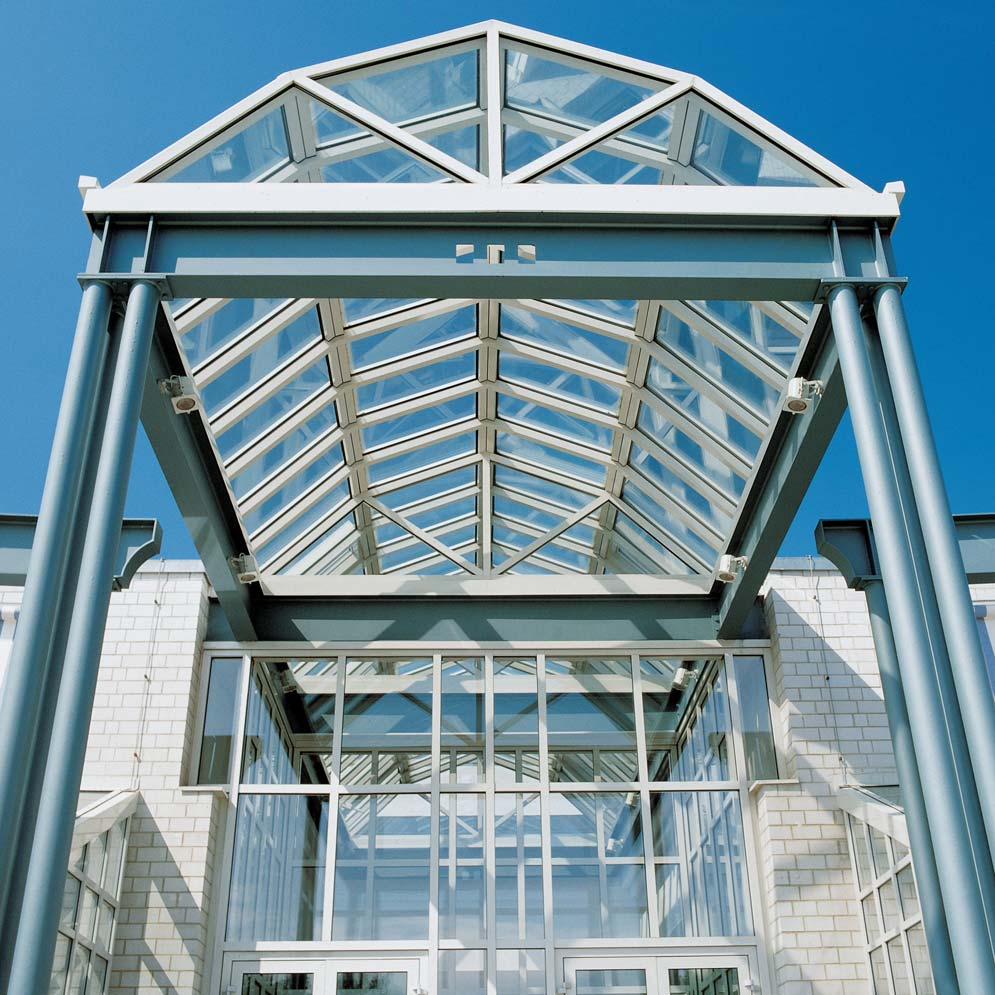

4 Przyjazny klimat. DLACZEGO OD KERMI MOŻNA YMAGAĆ IĘCEJ MADE IN GERMANY 2 Kermi to kompetencja. Jesteśmy firmą należącą do AFG Arbonia- Forster-Group. Siedziba naszego przedsięb - iorstwa mieści się w Bawarii. Należymy do wiodących producentów w Europie, zarówno w zakresie techniki grzewczej jak i kabin prysznicowych. Cel, do którego dążymy jest jasno określony: innowacyjne rozwiązania, nowoczesne wzornictwo, najwyższą jakość, funkcjonalność, komfort i niezawodność pragniemy połączyć w jedno. Co wpływa na przyjazny klimat. Niezawodność, stałość dostaw, przewidy - walność, przejrzystość, szczerość - to cechy, które w naszych niespokojnych czasach, naznaczonych twardą konkurencją stały się rzadkością. Kermi są one częścią składową naszej kultury pracy, poczynając od szybkiego opracowania zapytania, a kończąc na wysyłce towaru.

5 Informacja i komunikacja. Skuteczne wsparcie i fachowe doradztwo to mocna strona Kermi. Prospekty, cenniki i dane techniczne, uzupełniane informacjami zamieszczanymi na stronie internetowej, są dużą pomocą dla szukających odpowiedzi na wszelkie pytania dotyczące naszych produktów. Na stronie internetowej znajdziecie Państwo więcej informacji o marce i firmie Kermi oraz szczegóły dotyczące techniki grzewczej i kabin prysznicowych. 3

6 Kompletny program techniki grzewczej na najwyższym poziomie. PEŁNA RÓŻNORODNOŚĆ, NAJYŻSZA JAKOŚĆ Dobry klimat ponad wszystko. Nasz dom może być wyjątkowo ładny, jednak dopiero przyjemny klimat sprawia, że we własnych czterech ścianach czujemy się naprawdę dobrze. Dlatego najlepiej od razu zaufać sprawdzonej marce. Kermi potrafi nadać ciepłu piękny kształt. Od lat zbieramy w tym zakresie doświadczenia i realizujemy je przy pomocy najnowszej techniki. Kermi proponuje Państwu szeroką paletę produktów. szystko, czego potrzebuje rynek. Grzejniki dekoracyjne, tradycyjne łazienkowe, konwektory kompaktowe, ściany grzewcze, innowacyjne grzejniki płytowe. szystko z jednej ręki, zapewniając harmonię elementów instalacji grzewczej w domu. Dostępna opcja zasilania elektrycznego w niektórych modelach umożliwia uniezależnienie grzejnika od centralnego ogrzewania, co przydaje się np. w łazience. 4

7 Znak jakości RAL-Gütezeichen gwarantem najwyższej jakości. Grzejniki na rynku europejskim mają jedną wspólną cechę: wszystkie nominalne wydajności cieplne muszą być podane zgodnie z Europejską Normą EN 442. Nie jest to naturalnie miernik, którym można oddać pozostałe różnice, takie jak użyty materiał, jakość powłoki lakierniczej, odporność na korozję i żywotność produktu. Natomiast znak jakości RAL-Gütezeichen gwarantuje najwyższą klasę wyrobu. Dokładnie definiuje np. jakość użytego materiału. Jest ona ciągle sprawdzana, podobnie jak cały proces produkcji. Badana jest także nominalna wydajność cieplna. Dokładne spawanie, próby ciśnieniowe wykonywane dużo powyżej wymagań normy, najwyższa jakość gruntowania i lakierowania to kolejne cechy jakości potwierdzonej znakiem RAL, gwarantujące znakomity wygląd oraz bezpieczeństwo użytkowania. Kermi jakość zawsze była najwyższym priorytetem. Jakość i Kermi to od początku nierozerwalne pojęcia. Poczynając od rozwoju produktu, poprzez surowy dobór materiału, poddawanie produktów bezwzględnym próbom i bezkompromisowa końcowa kontrola jakości standard jakości Kermi realizowany jest na każdym etapie produkcji. Potwierdzają to zarówno znak jakości RAL-Gütezeichen, oznaczenie CE jak i certyfikacja systemu kontroli jakości wg DIN EN ISO 9001:

8 Nowoczesne wzornictwo, innowacyjna technika, przemyślana funkcjonalność. CIEPŁO NAJLEPSZEJ FORMIE I NOATORSKIE POMYSŁY Tworzymy piękny kształt ciepła. Kermi nadaje ciepłu nową formę. Nowatorskie pomysły wyznaczające trendy i dużo miejsca na harmonijne dopasowanie do otoczenia. Tworzymy zarówno proste formy jak i ekstrawaganckie kształty. Grzejnik Credo został odznaczony nagrodą reddot design award Model Credo- Half otrzymał if product design award 2006 oraz "design-plus 2007". Coraz większą uwagę poświęca się nie tylko formie, ale również wykończeniu powierzchni. Także i tym oczekiwaniom wychodzimy naprzeciw. Podążając za czasem proponujemy nową paletę kolorów, aby nasze produkty idealnie harmonizowały w nowoczesnych wnętrzach. 6

9 Prekursorskie działania w odpowiedzi na coraz wyższe wymagania. Przedsięwzięcia Kermi często są rozwiązaniami pionierskimi dla całej branży. Tak było np. w przypadku zastosowania pierwszej w pełni automatycznej linii produkcyjnej lub wprowad zenia dwuwarstwowego lakierow - ania. Zintegrowany zawór z wkładką o nastawionej wstępnie wartości kv jest do dziś niedoścignionym rozwiązaniem ułatwiającym projektowanie, oszczędzającym energię i skracającym czas montażu grzejnika. Przed 20 laty firma Kermi wprowadziła pierw - szy na rynku grzejnik niskotemperaturowy. Dziś ponownie wprowadzamy innowację będącą kamieniem milowym w branży: Therm X2 - pierwszy grzejnik, który pozwala zaoszczędzić energię i zyskać na komforcie cieplnym. Poza tym po raz pierwszy w grzej - nikach płytowych stosowana jest powłoka Kermi Hygienic uniemożliwiająca osadzanie się bakterii i grzybów. Dla czystego i zdrowego otoczenia. Funkcjonalna technika z jasnymi zaletami. Funkcjonalność jest w Kermi priorytetem. Cenimy zalety, które ułatwiają zarówno projektowanie jak i montaż, poczynając od rozstawu przyłączy 50 mm w programie grzejników łazienkowych, poprzez nastawę wstępną grzejników zaworowych, aż po innowacyjny system mocowania obecny w grupie grzejników ozdobnych Credo. 7

10 X2. Nowość w grzejnikach płytowych gwarantuje Państwu podwójny zysk. X2. TECHNOLOGIA PRZYNOSZĄCA OSZCZĘDNOŚĆ ENERGII Oszczędność energii. Państwa Klienci oszczędzają kosztowną energię, a Państwo unikacie presji cenowej i zyskujecie przewagę nad konkurencją. Inwestycja która, jak pokazuje poniższy przykład, szybko się zwraca. Porównanie na podstawie starego budownictwa, nowego budownictwa oraz domu energooszczędnego, każdy o powierzchni ogrzewanej 190 m² (piwnica, parter i piętro). stare budo w nictwo (300 kh/m²) nowe budownictwo (100 kh/m²) dom energooszczędny (50 kh/m²) Jedyna w swoim rodzaju technologia X2 umożliwia rzeczywistą oszczędność energii podczas przekazywania ciepła -aż do 11%, w przeciwieństwie do tradycyjnych grzejników płytowych. Skuteczne dopełnienie efektywnych źródeł ciepła. Dla Państwa jest to wyjątkowa szansa na rozszerzenie sposobów oszczędzania energii. Dla właścicieli domów i mieszkań technologia X2 to przekonujące argumenty. Gwarantuje ona także pozyskiwanie nowych klientów, ich zadowolenie i przewagę nad konkurencją. wartość rocznego zapotrzebowania ciepła wg standardu domu kh/a kh/a kh/a wartość potencjalnych rocznych oszczędności w kh dzięki technice Therm X2 (11 %) wartość potencjalnych rocznych oszczęd ności w m³ gazu (10 kh/m³) dzięki technice Therm X2 wartość potencjalnych rocznych oszczędności w wyniku zastosowania techniki Therm X2* wartość potencjalnych oszczędności ** po 10 latach po 15 latach po 20 latach po 25 latach kh/a kh/a kh/a 629 m³/a 199 m³/a 105 m³/a PLN 318 PLN 168 PLN *) gaz ziemny, cena 1,6 PLN brutto **) przyjęto roczny wzrost kosztów gazu ziemnego o 3% Porównanie na przykładzie domu z powierzchnią do ogrzewania wynoszącą 190 m² i podzieloną na piwnicę, parter i pierwsze piętro. Łączne zapotrzebowanie na ciepło dla: starego budownictwa: Kh/a nowego budownictwa (według EnEV): kh/a domu energooszczędnego kh/a 8

11 Oszczędność kłopotów. Państwa Klienci oszczędzają kosztowną energię, a Państwo unikacie niepotrzebnych reklamacji. Przez większą część sezonu grzewczego grzejnik pracuje przy częściowym obciążeniu i niskim strumieniu masy wody. Średnia temperetura powierzchni grzejnika znacznie wtedy spada - a wraz z nią komfort cieplny Państwa klientów. Temperatura powierzchni na poziomie znacznie poniżej 40 C wystarcza wprawdzie, aby osiągnąć wymaganą temperaturę pomieszczenia, nie zapewnia jednak przyjemnego uczucia ciepła. Konsekwencje tego zjawiska są Państwu dobrze znane: czasochłonne i kosztowne opracowywanie niepotrzebnych reklamacji. Technologia X2 pozwoli Państwu o tym zapomnieć. Zasilanie szeregowe grzejnika powoduje uzyskanie znacznie wyższej temperatury powierzchni płyty przedniej, a co za tym idzie do 100% większy udział promieniowania. Możecie Państwo zapomnieć o reklamacjach, a Państwa klienci mogą cieszyć się przyjemnym komfortem cieplnym nawet wtedy, gdy ogrzewanie pracuje przy częściowym obciążeniu. Oszczędność czasu. Państwa Klienci oszczędzają kosztowną energię, a Państwo oszczędzacie cenny czas pracy. Therm X2 urzeka nie tylko szybką reakcją, lecz ponadto o do 25 % krótszym czasem nagrzewania, dzięki dużej dynamice w instalacji. Każdy grzejnik Therm X2 posiada ustawioną fabrycznie wartość kv dopasowaną do jego mocy cieplnej. ten sposób grzejnik gwarantuje nie tylko wyjątkowo wydajne wykorzystanie energii, lecz także znacznie oszczędza czas pracy na budowie, ponieważ w większosci przypadków układ hydrauliczny można uznać za zrównoważony. Technologia X2 pracuje według nowej, opatentowanej zasady przepływu szeregowego. Oznacza to, że najpierw zasilana jest przednia płyta. typowych warunkach pracy wydajność przedniej płyty jest wystarczająca i kolejna płyta przejmuje funkcję ekranu przeciw wypromieniowaniu ciepła. Dopiero przy zwiększonym zapotrzebowaniu na ciepło kolejne płyty przyczyniają się - dzięki zwiększonej konwekcji, do szybkiego ogrzania pomieszczenia. ynik: taki stopień sprawności energetycznej nie jest możliwy do osięgnięcia przez tradycyjne grzejniki płytowe. Do 25 % krótszy czas nagrzewania grzejnika. ymuszony przepływ szeregowy powoduje krótszy cykl nagrzewania, krótszy czas działania i szybsze zamknięcie zaworu. Do 100 % większy udział promieniowania do pomieszczenia dzięki wyższej średniej temperaturze powierzchni przedniej płyty grzewczej. Zmniejszona strata promieniowania w kierunku powierzchni zewnętrznych, dzięki mniejszej średniej temperaturze powierzchni płyty tylnej. iększa efektywna oszczędność energii i zmniejszenie strat dzięki większemu Δt pomiędzy zasilaniem i powrotem.

12 Profilowane grzejniki kompaktowe. Higieniczne profilowane grzejniki kompaktowe. PROFIL-K PROFIL-K HIGIENICZNY Uniwersalna technika grzewcza o gwarantowanej jakości. yrazista profilowana optyka. Grzejniki Profil-K seryjnie dostarczane wraz z osłonami bocznymi i górną. Dostosowane do pracy w systemie zarówno jedno- jak i dwururowym. Podłączenie z boku. Możliwość montażu w opakowaniu. Dostępne wykonanie higieniczne. Nowość: na zapytanie dostępne są grzejniki modernizacyjne o rozstawie przyłączy 500 lub 900 mm Profilowane grzejniki kompaktowe. Uniwersalna technika grzewcza o gwarantowanej jakości. spółczesna forma nowoczesnej techniki grzewczej. Najwyższa precyzja wykonania i doskonała jakość lakierowania standard Kermi. ysokie wydajności grzewcze idealne do niskich temperatur zasilania. Precyzyjna i dynamiczna regulacja dzięki niewielkiej pojemności wodnej. Uniwersalny sposób na oszczędność energii. Technika grzewcza do wszystkich źródeł ciepła. Zarówno olejowej, gazowej i ciepłowniczej instalacji centralnego ogrzewania, jak również do zasilania energią słoneczną lub metodą tradycyjną. Nowoczesną technikę grzewczą doskonale prezentuje typ 12 wysoka moc grzewcza przy małej pojemności wodnej. Dzięki głębokości zabudowy 64 mm nie wymaga projektowania wnęki na grzejnik. ersja podstawowa w wysokim standardzie jakości Kermi. Nowoczesne lakierowanie, łatwy montaż, specjalne opakowanie, seryjnie dostarczany z zestawem montażowym. Grzejniki higieniczne Profil-K Grzejniki przeznaczone do pomieszczeń o podwyższonych wymaganiach sanitarnych. Nie posiadają osłon bocznych ani górnej, pozbawione są także konwektorów, co umożliwia dokładne czyszczenie między płytami. Powłoka lakiernicza Kermi jest odporna na dostępne w handlu środki czystości i dezynfekcji. Grzejniki higieniczne Kermi posiadają wymagany atest higieniczny. 10

13 Profilowany grzejnik zaworowy Therm X2. Higieniczny profilowany grzejnik zaworowy Therm X2. THERM X2 PROFIL-V THERM X2 PROFIL-VM THERM X2 PROFIL-V HIGIENICZNY Jakość Kermi i innowacyjna technika grzejników profilowanych. yjątkowa technika X2. yrazista profilowana optyka. Zintegrowany zawór z nastawioną wstępnie wkładką k v. Podłączenie dolne z prawej lub lewej strony albo podłączenie środkowe. Seryjnie dostarczane osłony boczne i górna. Możliwość montażu w opakowaniu. Dostępne wykonanie higieniczne. Nowatorska technika zaworowa. Każdy grzejnik Therm X2 posiada zintegrowany garnitur zaworowy. Zawór dopasowany jest do wydajności grzewczej. Podłączenie z prawej lub z lewej strony bez dopłaty. Optymalne wyregulowanie. Oszczędność energii i czasu montażu. Kermi wykorzystuje technikę regulacji sto - sując wkładki o różnych nastawach wartości k v, fabrycznie ustawione na odpowiednią wydajność grzejnika. Gwarantuje to dużą swobodę regulacji. grzejniku następuje taki przepływ wody, który jest niezbędny do pokrycia zapotrze bowania ciepła. Biorąc pod uwagę cały proces ogrzewania prowadzi to do oszczędności 6 % energii i 20 % mocy napędowej pompy. Dzięki temu uproszczony zostaje montaż, a regulacja hydrauliczna w miejscu zamontowania grzejników nie jest już konieczna. Nowoczesna technika i praktyczne wzornictwo. Zaworowe grzejniki profilowane to zarówno nowoczesna technika Therm X2, która pozwala na oszczędności energii, jak i najwyższa jakość użytych materiałów, wykonania oraz wbudowany zawór z optymalnie nastawioną fabrycznie wkładką k v. Grzejniki higieniczne Therm X2 Profil-V. Grzejniki zaworowe Kermi dostępne są także w wykonaniu higienicznym. Ich głównym atutem jest konstrukcja, pozwalająca łatwo utrzymać grzejniki w czystości oraz powłoka lakiernicza odporna na silne środki dezynfekujące. Grzejniki higieniczne Kermi posiadają wymagany atest higieniczny. Dzięki podłączeniu środkowemu typ oraz wymiary grzejnika można określić nawet po wykonaniu instalacji. 11

14 Grzejniki Plan kompaktowe. Higieniczne grzejniki Plan kompaktowe. PLAN-K PLAN-K HIGIENICZNY Idealnie gładka, doskonale polakierowana płyta przednia. Z osłonami górną i bocznymi. Dostosowane do pracy w systemie zarówno jedno- jak i dwururowym. Podłączenie z boku. Dostępne wykonanie higieniczne. Możliwość montażu w opakowaniu. Prosty montaż. Grzejniki Kermi Plan kompaktowe. Gładkie oblicze, wysoka wydajność. Idealnie gładka płyta przednia, osłony boczne i górna powodują, że grzejnik kompaktowy Kermi Plan doskonale sprawdzi się w każdym pomieszczeniu. Nowoczesna technika grzewcza w najlepszej formie. Dostosowana do każdego źródła ciepła, nadająca się do systemów jedno- jak i dwururowych. ysoka wydajność grzewcza, dokładna i dynamiczna regulacja dzięki niewielkiej pojemności wodnej. Grzejnik typ 12 o głębokości zabudowy 66 mm nie wymaga projektowania wnęk pod grzejnik. Grzejniki higieniczne Kermi Plan. Do pomieszczeń o wysokich wymaganiach. Grzejniki te przeznaczone są do pomieszczeń o podwyższonych wymaganiach sanitarnych, takich jak szpitale, przychodnie, żłobki. Posiadają wymagany atest higieniczny. Plan-Hygiene pozbawione są osłon bocznych i górnej oraz konwektorów. Taka konstrukcja ułatwia czyszczenie grzejników między płytami. Natomiast powłoka lakiernicza Kermi jest odporna na środki dezynfekujące. 12

15 Grzejnik zaworowy Therm X2 Plan-V. Higieniczny grzejnik zaworowy Therm X2 Plan-V. THERM X2 PLAN-V THERM X2 PLAN-VM THERM X2 PLAN-V HIGIENICZNY Oszczędna forma nowoczesnego ogrzewania. Z wykorzystaniem nowoczesnej techniki X2. Idealnie gładka, doskonale polakierowana płyta przednia. Zintegrowana wkładka z fabrycznie ustawioną wartością k v. Podłączenie dolne z prawej lub lewej strony albo podłączenie środkowe. Dostępne wykonanie higieniczne. Seryjnie dostarczane z osłonami górną i bocznymi. Nowoczesna technika zaworowa. Każdy grzejnik Therm X2 posiada wbudowany garnitur zaworowy. Zawór dopasowany jest w zależności od potrzebnej wydajności cieplnej. Grzejniki dostarczane są seryjnie z zaworem z prawej strony lub na życzenie z lewej - bez dopłaty. Fabryczna nastawa wstępna. Oszczędza energię i czas montażu. Kermi wykorzystuje technikę regulacji stosując wkładki o różnych nastawach wartości k v, fabrycznie ustawione na odpowiednią wydajność grzejnika. Gwarantuje to dużą swobodę regulacji. grzejniku następuje taki przepływ wody, który jest niezbędny do pokrycia zapotrzebowania ciepła. Biorąc pod uwagę cały proces ogrzewania prowadzi to do oszczędności 6 % energii i 20 % mocy napędowej pompy. Dzięki temu uproszczony zostaje montaż, a regulacja hydrauliczna w miejscu zamontowania grzejników nie jest już konieczna. yjątkowa, oszczędna technika i atrakcyjny wygląd. Therm X2 Plan-V zapewnia przytulne ciepło i komfort, harmonijnie dopasowuje się do każdego pomieszczenia. Zintegro - wany zawór jest fabrycznie nastawiony na odpowiednią wydajność cieplną. Oznacza to oszczędność energii oraz możliwość rezygnacji z wyrównania hydraulicznego w miejscu montażu. Therm X2 Plan-V Higieniczny. Rozwiązanie do zadań specjalnych. przeciwieństwie do wykonania standardowego grzejnik ten pozbawiony jest osłon oraz konwektorów. Taka konstrukcja oznacza łatwe czyszczenie grzejnika między płytami, taki wymóg jest niezbędny np. w szpitalach. Powłoka lakiernicza Kermi jest odporna na środki czystości, krawędzie zabezpieczone są listwami ochronnymi. Grzejniki higieniczne Kermi posiadają atest higieniczny. ersja grzejnika z podłączeniem środkowym zezwala na określenie typu i wymiarów grzejnika nawet po wykonaniu instalacji. 13

16 DANE TECHNICZNE GRZEJNIKÓ PROFILOANYCH 14 Opis artykułu Profil-K Typ 10 Typ 11 Typ 12 Typ 22 Typ 33 Typ 22 dwupłytowy, z dwoma konwektorami, z osłonami, zasilany szeregowo I N S I D E Typ 33 trzypłytowy, z trzema konwektorami, z osłonami, zasilany szeregowo I N S I D E Therm X2 Profil-VM Typ 10 jednopłytowy, bez konwektora, bez osłon Typ 11 Typ 12 I N S I D E jednopłytowy, bez konwektora, bez osłon jednopłytowy, z jednym konwektorem, z osłonami dwupłytowy, z jednym konwektorem, z osłonami dwupłytowy, z dwoma konwektorami, z osłonami trzypłytowy, z trzema konwektorami, z osłonami Therm X2 Profil-V Typ 10 jednopłytowy, bez konwektora, bez osłon Typ 11 Typ 12 I N S I D E jednopłytowy, z jednym konwektorem, z osłonami dwupłytowy, z jednym konwektorem, z osłonami, zasilany szeregowo Typ 22 dwupłytowy, z dwoma konwektorami, z osłonami, zasilany szeregowo I N S I D E Typ 33 trzypłytowy, z trzema konwektorami, z osłonami, zasilany szeregowo I N S I D E Profil-K higieniczny / Therm X2 Profil-V higieniczny Typ 10 jednopłytowy, bez konwektora, bez osłon Typ 20 I N S I D E Typ 30 I N S I D E jednopłytowy, z jednym konwektorem, z osłonami dwupłytowy, z jednym konwektorem, z osłonami, zasilany szeregowo dwupłytowy, bez konwektora, bez osłon, V zasilany szeregowo trzypłytowy, bez konwektora, bez osłon, V zasilany szeregowo ΔT F = FSL ( ) n ΔT n Nr rejestracyjny ysokości (BH) mm Długości (BL) mm F = wydajność cieplna grzejnika w warunkach eksploatacyjnych FSL = nominalna wydajność cieplna ΔT n = nominalna różnica średniej temperatury między średnią temperaturą grzejnika a temperaturą otoczenia ΔT = różnica średniej temperatury między temperaturą grzejnika a temperaturą otoczenia dla warunków eksploatacji podanych w obliczeniach n = wykładnik grzejnika Głębokości (BT) mm Kompaktowy grzejnik profilowany Rozstaw przyłączy: ysokość w mm 54 mm Przyłącza 4 x G 1/2 gwint wewnętrzny arunki eksploatacji Maksymalna temperatura robocza 110 C, maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar). Zakres dostawy Typ 10: z korkami zaślepiającym i odpowietrzającym Typ 11-33: z osłonami górną i bocznymi, korkami zaślepiającym i odpowietrzającym. Do grzejnika każdego typu dołączony jest zestaw montażowy z kołkami rozporowymi. Mocowanie 4 uchwyty mocujące na tylnej stronie grzejnika (przy dł mm i pow. 6 uchwytów), kołki rozporowe, uchwyty dystansowe i elementy zabezpieczające dostarczane są seryjnie. Lakierowanie Biel Kermi (RAL 9016), możliwe jest także lakierowanie w kolorze z palety na str. 40. Zaworowy grzejnik profilowany Therm X2 Przyłącza 2 x G 3/4 gwint zewnętrzny do zaciskowych złączy śrubowych po prawej stronie od dołu (na zamówienie dostępne jest również podłączenie z lewej strony bez dopłaty), w systemie jednorurowym niezbędne jest złącze śrubowe z by-passem, 3 x G 1/2 gwint wewnętrzny Podłączenie środkowe VM 2 x G 3/4 gwint zewnętrzny do zaciskowych złączy śrubowych od dołu na środku, zasilanie zawsze z lewej strony, niezależnie od pozycji zaworu, standardowo = zawór z prawej strony (zawór z lewej strony dostępny bez dopłaty), 4 x G 1/2 gwint wewnętrzny z boku. arunki eksploatacji Maksymalna temperatura robocza 110 C, maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar). Zakres dostawy Typ 10: z nastawionym wstępnie zaworem, korkiem zaślepiającym i odpowietrzającym. Typ 11-33: z nastawionym wstępnie zaworem, osłonami górną i bocznymi, korkiem zaślepiającym i odpowietrzającym. Do grzejnika każdego typu dołączony jest zestaw montażowy kołków rozporowych. Mocowanie 4 uchwyty mocujące na tylnej stronie grzejnika (przy dł mm i pow. 6 uchwytów), wsporniki mocujące, uchwyty dystansowe i elementy zabezpieczające dostarczane są seryjnie. Lakierowanie Biel Kermi (RAL 9016), możliwe jest także lakierowanie w kolorze z palety na str. 40. Higieniczne grzejniki profilowane Dane techniczne jak w grzejnikach profilowanych zaworowych lub kompaktowych. yjątek: Zakres dostawy: grzejniki higieniczne nie posiadają osłon bocznych i górnej oraz zestawu montażowego. Zalecamy stosowanie zestawu montażowego do grzejników higienicznych, patrz str. 35. Śrubunki przyłączeniowe wszystkich grzejników płytowych Kermi odpowiadają normie DIN V 3838.

17 DANE TECHNICZNE GRZEJNIKÓ PLAN Opis artykułu Plan-K Typ 10 Typ 11 Typ 12 Typ 22 Typ 33 Therm X2 Plan-V Typ 10 jednopłytowy, bez konwektora, bez osłon Typ 11 Typ 12 I N S I D E jednopłytowy, bez konwektora, bez osłon jednopłytowy, z jednym konwektorem, z osłonami dwupłytowy, z jednym konwektorem, z osłonami dwupłytowy, z dwoma konwektorami, z osłonami trzypłytowy, z trzema konwektorami, z osłonami jednopłytowy, z jednym konwektorem, z osłonami dwupłytowy, z jednym konwektorem, z osłonami, zasilany szeregowo Typ 22 dwupłytowy, z dwoma konwektorami, z osłonami, zasilany szeregowo I N S I D E Typ 33 trzypłytowy, z trzema konwektorami, z osłonami, zasilany szeregowo I N S I D E Therm X2 Plan-VM Typ 10 jednopłytowy, bez konwektora, bez osłon Typ 11 Typ 12 I N S I D E Typ 22 I N S I D E Typ 33 I N S I D E jednopłytowy, z jednym konwektorem, z osłonami dwupłytowy, z jednym konwektorem, z osłonami, zasilany szeregowo dwupłytowy, z dwoma konwektorami, z osłonami, zasilany szeregowo Plan-K higieniczny / Therm X2 Plan-V higieniczny Typ 10 jednopłytowy, bez konwektora, bez osłon Typ 20 I N S I D E Typ 30 I N S I D E trzypłytowy, z trzema konwektorami, z osłonami, zasilany szeregowo dwupłytowy, bez konwektora, bez osłon, V zasilany szeregowo trzypłytowy, bez konwektora, bez osłon, V zasilany szeregowo Nr rejestracyjny ysokości (BH) mm Długości (BL) mm Głębokości (BT) mm Kompaktowy grzejnik Plan Rozstaw przyłączy: ysokość w mm 59 mm Przyłącza 4 x G 1/2 gwint wewnętrzny arunki eksploatacji Maksymalna temperatura robocza 110 C, maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar). Zakres dostawy Typ 10: z korkami zaślepiającym i odpowietrzającym Typ 11-33: z osłonami górną i bocznymi, korkami zaślepiającym i odpowietrzającym. Do grzejnika każdego typu dołączony jest zestaw montażowy z kołkami rozporowymi. Mocowanie 4 uchwyty mocujące na tylnej stronie grzejnika (przy dł mm i pow. 6 uchwytów), kołki rozporowe, uchwyty dystansowe i elementy zabezpieczające dostarczane są seryjnie. Lakierowanie Biel Kermi (RAL 9016), możliwe jest także lakierowanie w kolorze z palety na str. 40. Zaworowy grzejnik Therm X2 Plan Przyłącza 2 x G 3/4 gwint zewnętrzny do zaciskowych złączy śrubowych po prawej stronie od dołu (na zamówienie dostępne jest również podłączenie z lewej strony bez dopłaty), w systemie jednorurowym niezbędne jest złącze śrubowe z by-passem, 3 x G 1/2 gwint wewnętrzny Podłączenie środkowe VM 2 x G 3/4 gwint zewnętrzny do zaciskowych złączy śrubowych od dołu na środku, zasilanie zawsze z lewej strony, niezależnie od pozycji zaworu, standardowo = zawór z prawej strony (zawór z lewej strony dostępny bez dopłaty), 4 x G 1/2 gwint wewnętrzny z boku. arunki eksploatacji Maksymalna temperatura robocza 110 C, maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar). Zakres dostawy Typ 10: z nastawionym wstępnie zaworem, korkiem zaślepiającym i odpowietrzającym. Typ 11-33: z nastawionym wstępnie zaworem, osłonami górną i bocznymi, korkiem zaślepiającym i odpowietrzającym. Do grzejnika każdego typu dołączony jest zestaw montażowy kołków rozporowych. Mocowanie 4 uchwyty mocujące na tylnej stronie grzejnika (przy dł mm i pow. 6 uchwytów), wsporniki mocujące, uchwyty dystansowe i elementy zabezpieczające dostarczane są seryjnie. Lakierowanie Biel Kermi (RAL 9016), możliwe jest także lakierowanie w kolorze z palety na str. 40. Higieniczne grzejniki Plan Dane techniczne jak w grzejnikach Plan zaworowych lub kompaktowych. yjątek: Zakres dostawy: grzejniki higieniczne nie posiadają osłon bocznych i górnej oraz zestawu montażowego. Zalecamy stosowanie zestawu montażowego do grzejników higienicznych, patrz str. 35. Śrubunki przyłączeniowe wszystkich grzejników płytowych Kermi odpowiadają normie DIN V

18 BH BL NA PROFIL-K Cena grzejnika wraz z osprzętem NA = BH - 54 mm Przykł. zamówienia Typ x 700 mm = nr art. FK Typ x 1000 mm = nr art. FK Typ x 1200 mm = nr art. FK Typ 10 Typ 11 Typ 12 jednopłytowy głębokość 61 mm, nr art. FK0 10 jednopłytowy z konwektorem głębokość 61 mm, nr art. FK0 11 dwupłytowy z konwektorem głębokość 64 mm, nr art. FK0 12 ysokość w mm ykładnik grzejnika 1, , , , , , , , , , , , , , , , ,315601,33430 at/m 75/65/20 C Długość Baulänge w mm ärmeleistungen ydajność cieplna in w att watach / Raumtemperatur / temperatura otoczenia 20 C 20 C ,- 573,- 626, , , ,- 151,- 163,- 190,- 193,- 170,- 189,- 195,- 199,- 233,- 271,- 244,- 256, ,- 163,- 170,- 212,- 214,- 191,- 214,- 218,- 221,- 244,- 284,- 271,- 279, ,- 170,- 176,- 225,- 227,- 206,- 228,- 235,- 240,- 270,- 318,- 295,- 312, ,- 189,- 236,- 238,- 228,- 252,- 255,- 261,- 297,- 349,- 315,- 338, ,- 201,- 251,- 255,- 244,- 269,- 271,- 279,- 322,- 380,- 336,- 364, ,- 217,- 264,- 277,- 266,- 293,- 295,- 297,- 351,- 411,- 370,- 402, ,- 234,- 266,- 289,- 271,- 298,- 306,- 320,- 380,- 444,- 390,- 425, ,- 247,- 292,- 308,- 315,- 332,- 349,- 408,- 478,- 441,- 476, ,- 258,- 316,- 327,- 329,- 346,- 363,- 437,- 514,- 446,- 492, ,- 264,- 321,- 344,- 348,- 363,- 394,- 466,- 540, ,- 270,- 324,- 359,- 367,- 380,- 411,- 493,- 589, ,- 295,- 342,- 399,- 411,- 420,- 460,- 549,- 655, ,- 327,- 366,- 457,- 466,- 516,- 727, ,- 346,- 391,- 507,- 520,- 560,- 792,- Typ 10 grzejnik dostępny na zamówienie specjalne. 05 Grzejniki o wymiarach, których ceny nie zostały podane, dostępne są na zamówienie. 16

19 BL BH NA Typ 22 Typ 33 NA = BH - 54 mm Przykł. zamówienia Typ x 800 mm = nr art. FK Typ x 1000 mm = nr art. FK Profil-K - wersja ocynkowana Na zapytanie dostępne jest również wykonanie ocynkowane. dwupłytowy z dwoma konwektorami głębokość 100 mm, nr art. FK0 22 trzypłytowy z trzema konwektorami głębokość 155 mm, nr art. FK ysokość w mm 1,277601,282701,287901,293001, , ,283901,290001,296201,302301,315701,32900 ykładnik grzejnika at/m 75/65/20 C ärmeleistungen ydajność cieplna in w att watach / Raumtemperatur / temperatura otoczenia 20 C 20 C Długość w mm ,- 302,- 303,- 305,- 344,- 386,- 463,- 471,- 611, ,- 315,- 322,- 337,- 394,- 440,- 503,- 507,- 673, ,- 336,- 338,- 368,- 437,- 492,- 545,- 555,- 737, ,- 360,- 363,- 396,- 493,- 558,- 596,- 611,- 823, ,- 390,- 397,- 435,- 556,- 625,- 547,- 586,- 608,- 652,- 910, ,- 423,- 436,- 472,- 616,- 718,- 593,- 642,- 652,- 702,- 994, ,- 451,- 463,- 497,- 678,- 788,- 622,- 678,- 697,- 750,- 1079, ,- 493,- 508,- 549,- 729,- 848,- 660,- 720,- 753,- 810,- 1158, ,- 539,- 547,- 589,- 776,- 910,- 697,- 765,- 808,- 866,- 1238, ,- 577,- 599,- 663,- 827,- 966,- 736,- 808,- 861,- 925,- 1319, ,- 615,- 628,- 714,- 878,- 1023,- 773,- 851,- 914,- 985,- 1398, ,- 678,- 689,- 803,- 954,- 1107,- 849,- 944,- 1020,- 1099,- 1729, ,- 740,- 779,- 904,- 920,- 1031,- 1138,- 1226,- 1926, ,- 802,- 849,- 980,- 998,- 1119,- 1241,- 1341, ,- 866,- 916,- 1045,- 1081,- 1285,- 1444,- 1454, ,- 988,- 1052,- 1149,- 1224, 1890, ,- 1116,- 1189,- 1303,- 1371,- 2185,

20 BH BL THERM X2 PROFIL-V Cena grzejnika wraz z osprzętem 50 mm Nowy numer artykułu F T V R 1 K T = seria typ F = profilowany P = Plan wysokość długość V = grzejnik zaworowy R = zawór / podłączenie z prawej strony L = zawór / podłączenie z lewej strony kolor biel Kermi (RAL 9016) Profil-V - wersja ocynkowana Na zapytanie dostępne jest również wykonanie ocynkowane. Przykł. zamówienia Typ x 1000 mm = nr art. FTV Typ x 1000 mm = nr art. FTV Typ 10 Typ 11 ysokość w mm ykładnik grzejnika 1, , , , , , , , ,254601, , ,30440 at/m 75/65/20 C Długość Baulänge w mm wat 70/55 C 600 wat 70/55 C 700 wat 70/55 C 800 wat 70/55 C 900 wat 70/55 C 1000 wat 70/55 C 1100 wat 70/55 C 1200 wat 70/55 C 1300 wat 70/55 C 1400 wat 70/55 C 1600 wat 70/55 C 1800 wat 70/55 C 2000 wat 70/55 C 2300 wat 70/55 C 2600 wat 70/55 C 3000 wat 70/55 C jednopłytowy głębokość 61 mm, nr art. FTV10 jednopłytowy z konwektorem głębokość 61 mm, nr art. FTV ärmeleistungen ydajność cieplna w in watach att / Raumtemperatur / temperatura otoczenia 20 C 20 C ,- 277,- 284,- 295,- 314,- 249,- 273,- 287,- 293,- 329,- 360, ,- 281,- 288,- 301,- 325,- 271,- 298,- 312,- 322,- 360,- 398, ,- 284,- 292,- 324,- 333,- 287,- 318,- 329,- 338,- 384,- 423, ,- 305,- 342,- 351,- 306,- 338,- 351,- 359,- 414,- 460, ,- 323,- 359,- 367,- 322,- 355,- 367,- 371,- 434,- 483, ,- 336,- 373,- 390,- 346,- 380,- 390,- 399,- 471,- 524, ,- 351,- 383,- 402,- 355,- 394,- 409,- 413,- 490,- 547, ,- 359,- 405,- 421,- 377,- 419,- 428,- 441,- 528,- 605, ,- 365,- 425,- 437,- 394,- 437,- 451,- 457,- 544,- 611, ,- 375,- 434,- 454,- 457,- 470,- 498,- 602, ,- 384,- 443,- 471,- 476,- 489,- 508,- 660, ,- 409,- 464,- 509,- 530,- 565,- 744, ,- 437,- 537,- 581,- 618, ,- 460,- 554,- 622,- 661, ,- 711, , ,- Typ 10 grzejnik dostępny na zamówienie specjalne. 07 Grzejniki o wymiarach, których ceny nie zostały podane, dostępne są na zamówienie. 18

21 BL BH Typ 12 Typ 22 Typ 33 Przykł. zamówienia dwupłytowy z konwektorem głębokość 64 mm, nr art. FTV12 I N S I D E I N S I D E I N S I D E dwupłytowy z dwoma konwektorami głębokość 100 mm, nr art. FTV22 trzypłytowy z trzema konwektorami głębokość 155 mm, nr art. FTV33 ärmeleistungen in wat / Raumtemperatur 20 C ,- 339,- 423,- 355,- 380,- 385,- 390,- 457,- 489,- 530,- 533,- 668, ,- 380,- 478,- 390,- 428,- 434,- 435,- 518,- 560,- 589,- 600,- 759, ,- 420,- 514,- 418,- 433,- 442,- 468,- 554,- 602,- 626,- 645,- 827, ,- 460,- 567,- 446,- 479,- 482,- 510,- 610,- 673,- 689,- 713,- 923, ,- 489,- 608,- 451,- 516,- 517,- 545,- 646,- 724,- 676,- 676,- 727,- 757,- 988, ,- 527,- 661,- 480,- 550,- 557,- 589,- 705,- 808,- 678,- 727,- 785,- 823,- 1085, ,- 555,- 702,- 499,- 569,- 575,- 594,- 744,- 851,- 711,- 759,- 827,- 866,- 1149, ,- 589,- 521,- 607,- 616,- 656,- 779,- 911,- 747,- 808,- 878,- 921,- 1261, ,- 622,- 545,- 640,- 649,- 693,- 833,- 965,- 782,- 849,- 923,- 979,- 1368, ,- 657,- 570,- 695,- 695,- 744,- 884,- 1023,- 819,- 893,- 973,- 1033,- 1483, ,- 692,- 593,- 702,- 716,- 768,- 933,- 1079,- 855,- 936,- 1023,- 1087,- 1596, ,- 757,- 640,- 759,- 780,- 840,- 1033,- 1210,- 928,- 1023,- 1124,- 1202, ,- 833,- 694,- 829,- 875,- 921,- 1518,- 1012,- 1121,- 1229,- 1279, ,- 744,- 893,- 938,- 995,- 1635,- 1087,- 1193,- 1303,- 1425, ,- 979,- 1007,- 1087,- 1161,- 1371,- 1635, ,- 1102,- 1121,- 1210,- 1339, ,- 1274,- 1292,- 1398,- 1545,- 50 mm Typ x 1200 mm = nr art. FTV Typ x 900 mm = nr art. FTV Typ x 600 mm = nr art. FTV ysokość w mm 1, , , , , , , , , , , , , , , , , ,32900 ykładnik grzejnika at/m 75/65/20 C ydajność cieplna w watach / temperatura otoczenia 20 C Długość w mm

22 BH BL THERM X2 PROFIL-VM Cena grzejnika wraz z osprzętem 50 mm Nowy numer artykułu F T M R 1 K T = seria typ F = profilowany P = Plan wysokość długość M = podłączenie środkowe 05 R = zawór / podłączenie z prawej strony L = zawór / podłączenie z lewej strony kolor biel Kermi (RAL 9016) Grzejniki o wymiarach, których ceny nie zostały podane, są niedostępne. Przykł. zamówienia Typ 10 Typ 11 Typ x 1000 mm = nr art. FTM Typ x 1000 mm = nr art. FTM jednopłytowy głębokość 61 mm, nr art. FTM10 jednopłytowy z konwektorem głębokość 61 mm, nr art. FTM11 ysokość w mm ykładnik grzejnika 1, , , , , , , , , ,30440 at/m 75/65/20 C Długość w mm ydajność cieplna w watach / temperatura otoczenia 20 C wat 70/55º C /45º C ,- 301,- 319,- 327,- 361,- 284,- 311,- 327,- 334,- 410,- wat 70/55º C /45º C ,- 311,- 323,- 331,- 374,- 309,- 340,- 356,- 367,- 454,- wat 70/55º C /45º C ,- 319,- 327,- 336,- 383,- 327,- 363,- 375,- 385,- 482,- wat 70/55º C /45º C ,- 327,- 339,- 351,- 404,- 349,- 385,- 400,- 409,- 524,- wat 70/55º C /45º C ,- 332,- 351,- 371,- 422,- 367,- 405,- 418,- 423,- 551,- wat 70/55º C /45º C ,- 343,- 361,- 386,- 449,- 394,- 433,- 445,- 451,- 597,- wat 70/55º C /45º C ,- 351,- 369,- 404,- 462,- 405,- 449,- 462,- 467,- 624,- wat 70/55º C /45º C ,- 369,- 383,- 413,- 484,- 430,- 478,- 484,- 498,- 690,- wat 70/55º C /45º C ,- 371,- 389,- 420,- 503,- 449,- 498,- 510,- 516,- 697,- wat 70/55º C /45º C ,- 382,- 397,- 431,- 522,- 469,- 521,- 531,- 563,- 806,- wat 70/55º C /45º C ,- 391,- 404,- 442,- 542,- 488,- 543,- 553,- 574,- 914,- wat 70/55º C /45º C ,- 404,- 434,- 470,- 585,- 528,- 586,- 599,- 644,- 1044,- wat 70/55º C /45º C ,- 421,- 451,- 503,- 629,- 581,- 638,- 662,- 705,- 1157,- wat 70/55º C /45º C ,- 442,- 477,- 529,- 672,- 644,- 697,- 709,- 754,- 1246,- wat 70/55º C /45º C ,- 463,- 504,- 567,- 676,- 780,- 796,- 811,- wat 70/55º C /45º C ,- 499,- 542,- 607,- 821,- 911,- 961,- 1027,- wat 70/55º C /45º C 20

23 BL BH Typ 12 Typ 22 Typ 33 Przykł. zamówienia Typ x 1200 mm = nr art. FTM Typ x 900 mm = nr art. FTM Typ 33 dwupłytowy z konwektorem głębokość 64 mm, nr art. FTM12 dwupłytowy z dwoma konwektorami głębokość 100 mm, nr art. FTM22 trzypłytowy z trzema konwektorami głębokość 155 mm, nr art. FTM33 50 mm 600 x 600 mm = nr art. FTM ysokość w mm 1, , , , , , , , , , , , , , ,32900 ykładnik grzejnika at/m 75/65/20 C ydajność cieplna w watach / temperatura otoczenia 20 C Długość w mm wat 70/55º C /45º C 336,- 371,- 381,- 386,- 482,- 405,- 426,- 431,- 437,- 548,- 519,- 571,- 594,- 597,- 748, wat 70/55º C /45º C 375,- 410,- 430,- 433,- 545,- 445,- 479,- 486,- 487,- 627,- 578,- 633,- 660,- 672,- 850, wat 70/55º C /45º C 398,- 438,- 458,- 479,- 586,- 477,- 485,- 495,- 524,- 674,- 616,- 679,- 701,- 722,- 926, wat 70/55º C /45º C 430,- 477,- 498,- 524,- 646,- 508,- 536,- 540,- 571,- 754,- 679,- 738,- 772,- 799,- 1034, wat 70/55º C /45º C 454,- 498,- 521,- 557,- 693,- 514,- 578,- 579,- 610,- 811,- 757,- 757,- 814,- 848,- 1107, wat 70/55º C /45º C 488,- 537,- 561,- 601,- 754,- 547,- 616,- 624,- 660,- 905,- 759,- 814,- 879,- 922,- 1215, wat 70/55º C /45º C 508,- 561,- 588,- 633,- 800,- 569,- 637,- 644,- 665,- 953,- 796,- 850,- 926,- 970,- 1287, wat 70/55º C /45º C 543,- 594,- 622,- 671,- 855,- 594,- 680,- 690,- 735,- 1020,- 837,- 905,- 983,- 1032,- 1412, wat 70/55º C /45º C 569,- 624,- 660,- 709,- 903,- 621,- 717,- 727,- 776,- 1081,- 876,- 951,- 1034,- 1096,- 1532, wat 70/55º C /45º C 599,- 658,- 693,- 749,- 994,- 650,- 778,- 778,- 833,- 1146,- 917,- 1000,- 1090,- 1157,- 1661, wat 70/55º C /45º C 627,- 693,- 726,- 789,- 1086,- 676,- 786,- 802,- 860,- 1208,- 958,- 1048,- 1146,- 1217,- 1788, wat 70/55º C /45º C 684,- 751,- 789,- 863,- 1395,- 730,- 850,- 874,- 941,- 1355,- 1039,- 1146,- 1259,- 1346,- 2115, wat 70/55º C /45º C 751,- 829,- 865,- 950,- 1532,- 791,- 928,- 980,- 1032,- 1700,- 1133,- 1256,- 1376,- 1432,- 2257, wat 70/55º C /45º C 813,- 891,- 934,- 1027,- 1653,- 848,- 1000,- 1051,- 1114,- 1831,- 1217,- 1336,- 1459,- 1596, wat 70/55º C /45º C 934,- 1027,- 1237,- 1355,- 953,- 1096,- 1128,- 1217,- 1300,- 1536,- 1818,- 1831, wat 70/55º C /45º C 1052,- 1157,- 1398,- 1532,- 1080,- 1234,- 1256,- 1355,- 1500,- wat 70/55º C /45º C 21

24 BH BL NA PROFIL-K HIGIENICZNY Cena grzejnika bez osprzętu NA = BH - 54 mm Przykł. zamówienia Typ x 1200 mm = nr art. FH Typ x 1000 mm = nr art. FH Typ 20 Typ 30 dwupłytowy głębokość 100 mm, nr art. FH0 20 trzypłytowy głębokość 155 mm, nr art. FH0 30 ysokość w mm ykładnik grzejnika 1, , , , , , , , , ,28440 at/m 75/65/20 C Długość Baulänge w mm ärmeleistungen ydajność cieplna w in watach att / Raumtemperatur / temperatura otoczenia 20 C 20 C ,- 230,- 243,- 249,- 315,- 334,- 371,- 395,- 407,- 485, ,- 237,- 255,- 261,- 339,- 342,- 376,- 400,- 427,- 518, ,- 255,- 274,- 279,- 371,- 347,- 382,- 412,- 429,- 534, ,- 267,- 284,- 292,- 400,- 371,- 407,- 436,- 473,- 594, ,- 292,- 310,- 315,- 436,- 373,- 425,- 461,- 489,- 625, ,- 314,- 327,- 347,- 473,- 400,- 444,- 485,- 528,- 686, ,- 336,- 352,- 377,- 498,- 416,- 461,- 509,- 548,- 717, ,- 362,- 387,- 422,- 522,- 441,- 491,- 534,- 589,- 795, ,- 385,- 413,- 448,- 558,- 475,- 522,- 561,- 607,- 807, ,- 413,- 443,- 476,- 603,- 507,- 557,- 604,- 645,- 853, ,- 441,- 471,- 505,- 647,- 538,- 591,- 646,- 682,- 900, ,- 497,- 534,- 568,- 718,- 607,- 665,- 719,- 763,- 992, ,- 561,- 602,- 635,- 785,- 676,- 744,- 800,- 857,- 1111, ,- 610,- 664,- 699,- 887,- 742,- 812,- 867,- 935,- 1225, ,- 695,- 743,- 794,- 1024,- 825,- 910,- 983,- 1065,- 1394, ,- 773,- 829,- 891,- 1134,- 920,- 1027,- 1095,- 1213,- 1576, ,- 891,- 954,- 1013,- 1317,- 1045,- 1179,- 1265,- 1366,- 1810,

25 BH BL THERM X2 PROFIL-V HIGIENICZNY Cena grzejnika bez osprzętu 50 mm Przykł. zamówienia Typ x 1200 mm = nr art. FTV Typ x 1000 mm = nr art. FTV Typ 20 Typ 30 dwupłytowy głębokość 100 mm, nr art. FTV 20 I N S I D E I N S I D E trzypłytowy głębokość 155 mm, nr art. FTV 30 ysokość w mm ykładnik grzejnika 1, , , , , , , , , ,28440 at/m 75/65/20 C Długość Baulänge w mm ärmeleistungen ydajność cieplna w in watach att / Raumtemperatur / temperatura otoczenia 20 C 20 C ,- 339,- 352,- 355,- 425,- 444,- 475,- 501,- 511,- 594, ,- 352,- 364,- 371,- 455,- 455,- 486,- 516,- 535,- 625, ,- 364,- 378,- 386,- 480,- 465,- 491,- 522,- 540,- 640, ,- 382,- 397,- 403,- 516,- 480,- 516,- 553,- 582,- 704, ,- 400,- 420,- 424,- 546,- 482,- 534,- 574,- 598,- 734, ,- 414,- 431,- 455,- 582,- 512,- 558,- 601,- 642,- 795, ,- 431,- 455,- 482,- 605,- 516,- 571,- 621,- 655,- 825, ,- 444,- 475,- 491,- 631,- 540,- 594,- 650,- 701,- 896, ,- 463,- 486,- 531,- 669,- 543,- 613,- 671,- 717,- 916, ,- 480,- 501,- 552,- 702,- 560,- 631,- 698,- 746,- 961, ,- 496,- 516,- 572,- 734,- 577,- 650,- 723,- 774,- 1007, ,- 547,- 570,- 615,- 795,- 646,- 714,- 770,- 832,- 1098, ,- 596,- 629,- 667,- 867,- 706,- 775,- 832,- 913,- 1213, ,- 644,- 693,- 738,- 934,- 770,- 850,- 910,- 993,- 1305, ,- 725,- 773,- 826,- 1042,- 885,- 977,- 1026,- 1127,- 1438, ,- 810,- 864,- 929,- 1179,- 979,- 1069,- 1163,- 1283,- 1607, ,- 927,- 1002,- 1053,- 1349,- 1122,- 1255,- 1317,- 1402,- 1897,- Nowy numer artykułu F T V R 1 K T = seria typ F = profilowany P = Plan wysokość długość V = grzejnik zaworowy R = zawór / podłączenie z prawej strony L = zawór / podłączenie z lewej strony kolor biel Kermi (RAL 9016) 07 23

26 BH BL NA PLAN-K Cena grzejnika wraz z osprzętem NA = BH - 59 mm Przykł. zamówienia Typ x 705 mm = nr art. PK Typ x 1005 mm = nr art. PK Typ x 1205 mm = nr art. PK Typ 10 Typ 11 Typ 12 jednopłytowy głębokość 63 mm, nr art. PK0 10 jednopłytowy z konwektorem głębokość 63 mm, nr art. PK0 11 dwupłytowy z konwektorem głębokość 66 mm, nr art. PK0 12 ysokość w mm ykładnik grzejnika 1, , , , , , , , , , , , , , ,33830 at/m 75/65/20 C Długość Baulänge w mm ärmeleistungen ydajność cieplna in w att watach / Raumtemperatur / temperatura otoczenia 20 C 20 C ,- 299,- 304,- 338,- 283,- 295,- 308,- 412,- 371,- 405,- 509, ,- 322,- 327,- 419,- 322,- 331,- 337,- 431,- 412,- 440,- 566, ,- 355,- 361,- 463,- 343,- 356,- 366,- 484,- 448,- 484,- 623, ,- 396,- 509,- 380,- 388,- 403,- 531,- 477,- 511,- 707, ,- 429,- 566,- 408,- 412,- 431,- 580,- 509,- 553,- 767, ,- 463,- 601,- 444,- 448,- 459,- 623,- 562,- 609,- 853, ,- 498,- 657,- 456,- 468,- 493,- 676,- 593,- 649,- 910, ,- 532,- 703,- 479,- 497,- 529,- 727,- 637,- 698,- 985, ,- 566,- 749,- 499,- 524,- 562,- 777,- 678,- 748,- 1061, ,- 601,- 800,- 529,- 553,- 598,- 829,- 744,- 822,- 1129, ,- 634,- 851,- 558,- 580,- 633,- 881,- 811,- 895,- 1197, ,- 703,- 874,- 623,- 635,- 694,- 977,- 900,- 996, ,- 783,- 692,- 711,- 783,- 986,- 1100, ,- 851,- 767,- 785,- 853,- 1078,- 1200, ,- 865,- 956, ,- 970,- 1078, ,- 1115,- 1243,- Grzejniki o wymiarach, których ceny nie zostały podane, dostępne są na zamówienie

27 BL BH NA NA = BH - 59 mm Typ 22 Typ 33 Przykł. zamówienia Typ x 805 mm = nr art. PK Typ x 1005 mm = nr art. PK dwupłytowy z dwoma konwektorami głębokość 102 mm, nr art. PK0 22 trzypłytowy z trzema konwektorami głębokość 157 mm, nr art. PK ysokość w mm 1, , , , , , , , , ,33470 ykładnik grzejnika at/m 75/65/20 C ärmeleistungen ydajność cieplna in w att watach / Raumtemperatur / temperatura otoczenia 20 C 20 C Długość w mm ,- 468,- 484,- 609,- 705,- 715,- 928, ,- 487,- 529,- 692,- 761,- 767,- 1015, ,- 521,- 583,- 774,- 828,- 840,- 1118, ,- 562,- 623,- 872,- 907,- 928,- 1250, ,- 593,- 616,- 683,- 986,- 832,- 891,- 920,- 989,- 1376, ,- 642,- 674,- 741,- 1093,- 900,- 972,- 989,- 1065,- 1509, ,- 683,- 715,- 802,- 1197,- 943,- 1027,- 1061,- 1139,- 1632, ,- 749,- 783,- 872,- 1287,- 1003,- 1093,- 1142,- 1226,- 1755, ,- 814,- 847,- 943,- 1376,- 1061,- 1160,- 1224,- 1312,- 1878, ,- 874,- 909,- 1018,- 1464,- 1116,- 1225,- 1306,- 1403, ,- 933,- 970,- 1093,- 1551,- 1172,- 1289,- 1386,- 1492, ,- 1027,- 1065,- 1239,- 1685,- 1287,- 1429,- 1545,- 1667, ,- 1121,- 1182,- 1396,- 1396,- 1563,- 1729,- 1862, ,- 1218,- 1287,- 1516,- 1516,- 1694,- 1882,- 2036, ,- 1312,- 1394,- 1583,- 1642,- 1948,- 2206, ,- 1499,- 1598,- 1741,- 1852, ,- 1687,- 1807,- 1977,- 2082,

28 BH BL THERM X2 PLAN-V Cena grzejnika wraz z osprzętem 50 mm Nowy numer artykułu P T V R 1 K T = seria typ F = profilowany P = Plan wysokość długość V = grzejnik zaworowy R = zawór / podłączenie z prawej strony L = zawór / podłączenie z lewej strony kolor biel Kermi (RAL 9016) Przykł. zamówienia Typ x 705 mm = nr art. PTV Typ x 1205 mm = nr art. PTV Typ 10 Typ 11 jednopłytowy głębokość 63 mm, nr art. PTV 10 jednopłytowy z konwektorem głębokość 63 mm, nr art. PTV 11 ysokość w mm ykładnik grzejnika 1, , , , , , , , , ,28710 at/m 75/65/20 C Długość Baulänge w mm ärmeleistungen ydajność cieplna in w att watach / Raumtemperatur / temperatura otoczenia 20 C 20 C ,- 359,- 364,- 399,- 415,- 435,- 444,- 546, ,- 382,- 387,- 479,- 456,- 472,- 487,- 602, ,- 415,- 422,- 524,- 484,- 497,- 511,- 642, ,- 456,- 570,- 511,- 535,- 558,- 694, ,- 489,- 627,- 537,- 558,- 583,- 736, ,- 524,- 661,- 574,- 593,- 623,- 794, ,- 558,- 717,- 600,- 618,- 653,- 832, ,- 592,- 763,- 630,- 652,- 688,- 880, ,- 627,- 809,- 659,- 683,- 723,- 928, ,- 661,- 860,- 691,- 713,- 754,- 1073, ,- 694,- 911,- 723,- 741,- 785,- 1218, ,- 763,- 934,- 777,- 806,- 856,- 1394, ,- 843,- 853,- 881,- 936, ,- 911,- 900,- 943,- 1006, ,- 1006,- 1078, ,- 1273,- 1364, ,- 1468,- 1575,- Typ 10 grzejnik dostępny na zamówienie specjalne. 07 Grzejniki o wymiarach, których ceny nie zostały podane, dostępne są na zamówienie. 26

29 BL BH 50 mm Typ 12 Typ 22 Typ 33 Przykł. zamówienia dwupłytowy z konwektorem głębokość 66 mm, nr art. PTV 12 I N S I D E I N S I D E I N S I D E dwupłytowy z dwoma konwektorami głębokość 102 mm, nr art. PTV 22 trzypłytowy z trzema konwektorami głębokość 157 mm, nr art. PTV 33 Typ x 1205 mm = nr art. PTV Typ x 905 mm = nr art. PTV Typ x 605 mm = nr art. PTV ysokość w mm 1, , , , , , , , , , , , , , ,33470 ykładnik grzejnika at/m 75/65/20 C ydajność cieplna w watach / temperatura ärmeleistungen otoczenia 20 C in att / Raumtemperatur 20 C Długość w mm ,- 535,- 642,- 593,- 600,- 616,- 774,- 806,- 811,- 1012, ,- 600,- 725,- 653,- 655,- 683,- 881,- 895,- 910,- 1154, ,- 635,- 777,- 688,- 694,- 731,- 945,- 953,- 979,- 1255, ,- 694,- 863,- 741,- 759,- 794,- 1047,- 1042,- 1080,- 1403, ,- 741,- 920,- 683,- 783,- 802,- 840,- 1118,- 1021,- 1053,- 1100,- 1149,- 1499, ,- 802,- 1006,- 731,- 837,- 863,- 910,- 1224,- 1027,- 1100,- 1190,- 1250,- 1649, ,- 840,- 1065,- 759,- 872,- 900,- 959,- 1289,- 1078,- 1154,- 1255,- 1312,- 1741, ,- 891,- 1134,- 794,- 921,- 954,- 1014,- 1376,- 1131,- 1221,- 1328,- 1398,- 1909, ,- 943,- 1200,- 828,- 970,- 1006,- 1067,- 1462,- 1184,- 1287,- 1403,- 1486,- 2075, ,- 995,- 1323,- 864,- 1018,- 1055,- 1126,- 1547,- 1240,- 1354,- 1477,- 1570,- 2249, ,- 1047,- 1445,- 900,- 1065,- 1103,- 1184,- 1632,- 1296,- 1420,- 1551,- 1652,- 2421, ,- 1149,- 970,- 1154,- 1209,- 1296,- 1837,- 1410,- 1551,- 1703,- 1820, ,- 1265,- 1053,- 1259,- 1324,- 1422,- 1536,- 1700,- 1864,- 1942, ,- 1366,- 1128,- 1357,- 1422,- 1536,- 1652,- 1812,- 1977,- 2160, ,- 1486,- 1527,- 1652,- 1765,- 2082,- 2483, ,- 1674,- 1700,- 1837,- 2031, ,- 1933,- 1959,- 2123,- 2347,

30 BH BL THERM X2 PLAN-VM Cena grzejnika wraz z osprzętem 50 mm Nowy numer artykułu P T M R 1 K T = seria typ F = profilowany P = Plan M = podłączenie środkowe 05 wysokość długość R = zawór / podłączenie z prawej strony L = zawór / podłączenie z lewej strony kolor biel Kermi (RAL 9016) Grzejniki o wymiarach, których ceny nie zostały podane, są niedostępne. Przykł. zamówienia Typ 10 Typ 11 Typ x 705 mm = nr art. PTM Typ x 1205 mm = nr art. PTM jednopłytowy głębokość 63 mm, nr art. PTM10 jednopłytowy z konwektorem głębokość 63 mm, nr art. PTM11 ysokość w mm ykładnik grzejnika 1, , , , , , , , , ,28710 at/m 75/65/20 C Długość w mm ydajność cieplna w watach / temperatura otoczenia 20 C wat 70/55º C /45º C ,- 319,- 406,- 411,- 451,- 433,- 465,- 487,- 497,- 612,- wat 70/55º C /45º C ,- 325,- 432,- 437,- 541,- 475,- 511,- 529,- 545,- 674,- wat 70/55º C /45º C ,- 339,- 469,- 477,- 592,- 502,- 542,- 557,- 572,- 719,- wat 70/55º C /45º C ,- 345,- 509,- 515,- 644,- 534,- 572,- 599,- 625,- 777,- wat 70/55º C /45º C ,- 366,- 541,- 553,- 709,- 559,- 601,- 625,- 653,- 824,- wat 70/55º C /45º C ,- 394,- 573,- 592,- 747,- 595,- 643,- 664,- 698,- 889,- wat 70/55º C /45º C ,- 414,- 605,- 631,- 810,- 625,- 672,- 692,- 731,- 932,- wat 70/55º C /45º C ,- 437,- 644,- 669,- 862,- 655,- 706,- 730,- 771,- 986,- wat 70/55º C /45º C ,- 461,- 683,- 709,- 914,- 687,- 738,- 765,- 810,- 1039,- wat 70/55º C /45º C ,- 487,- 714,- 747,- 972,- 717,- 774,- 799,- 844,- 1202,- wat 70/55º C /45º C ,- 512,- 747,- 784,- 1029,- 747,- 810,- 830,- 879,- 1364,- wat 70/55º C /45º C ,- 562,- 824,- 862,- 1055,- 810,- 870,- 903,- 959,- 1561,- wat 70/55º C /45º C ,- 607,- 902,- 953,- 1107,- 884,- 955,- 987,- 1048,- 1718,- wat 70/55º C /45º C ,- 667,- 966,- 1029,- 1181,- 935,- 1008,- 1056,- 1127,- 1842,- wat 70/55º C /45º C ,- 751,- 1003,- 1081,- 1005,- 1084,- 1127,- 1207,- wat 70/55º C /45º C ,- 840,- 1029,- 1133,- 1271,- 1371,- 1426,- 1528,- wat 70/55º C /45º C 28

31 BL BH Typ 12 Typ 22 Typ 33 Przykł. zamówienia Typ x 1205 mm = nr art. PTM Typ x 905 mm = dwupłytowy z konwektorem głębokość 66 mm, nr art. PTM12 I N S I D E I N S I D E I N S I D E dwupłytowy z dwoma konwektorami głębokość 102 mm, nr art. PTM22 trzypłytowy z trzema konwektorami głębokość 157 mm, nr art. PTM33 50 mm nr art. PTM Typ x 605 mm = nr art. PTM ysokość w mm 1, , , , , , , , , , , , , , ,33470 ykładnik grzejnika at/m 75/65/20 C ydajność cieplna w watach / temperatura otoczenia 20 C Długość w mm wat 70/55º C /45º C 524,- 562,- 584,- 594,- 719,- 601,- 658,- 666,- 678,- 851,- 779,- 856,- 895,- 900,- 1123, wat 70/55º C /45º C 572,- 622,- 641,- 666,- 812,- 664,- 725,- 727,- 751,- 969,- 866,- 950,- 993,- 1010,- 1281, wat 70/55º C /45º C 619,- 661,- 682,- 705,- 870,- 702,- 764,- 756,- 804,- 1040,- 927,- 1016,- 1058,- 1087,- 1393, wat 70/55º C /45º C 664,- 717,- 738,- 770,- 967,- 757,- 823,- 827,- 865,- 1152,- 1010,- 1112,- 1157,- 1199,- 1557, wat 70/55º C /45º C 698,- 755,- 775,- 823,- 1030,- 765,- 869,- 874,- 916,- 1230,- 1133,- 1169,- 1221,- 1275,- 1664, wat 70/55º C /45º C 755,- 810,- 838,- 890,- 1127,- 819,- 929,- 941,- 992,- 1359,- 1140,- 1221,- 1321,- 1388,- 1830, wat 70/55º C /45º C 790,- 850,- 877,- 932,- 1193,- 850,- 968,- 981,- 1045,- 1431,- 1197,- 1281,- 1393,- 1456,- 1933, wat 70/55º C /45º C 832,- 897,- 927,- 998,- 1270,- 889,- 1022,- 1049,- 1105,- 1527,- 1255,- 1355,- 1474,- 1552,- 2119, wat 70/55º C /45º C 877,- 945,- 977,- 1056,- 1344,- 927,- 1077,- 1107,- 1163,- 1623,- 1314,- 1429,- 1557,- 1649,- 2303, wat 70/55º C /45º C 922,- 993,- 1028,- 1114,- 1482,- 968,- 1130,- 1161,- 1239,- 1717,- 1376,- 1503,- 1639,- 1743,- 2496, wat 70/55º C /45º C 967,- 1043,- 1077,- 1173,- 1618,- 1008,- 1182,- 1213,- 1302,- 1812,- 1439,- 1576,- 1722,- 1834,- 2687, wat 70/55º C /45º C 1056,- 1133,- 1173,- 1287,- 2080,- 1086,- 1281,- 1342,- 1426,- 2039,- 1565,- 1722,- 1890,- 2020,- 3181, wat 70/55º C /45º C 1161,- 1249,- 1292,- 1417,- 2285,- 1179,- 1397,- 1470,- 1564,- 2502,- 1705,- 1887,- 2069,- 2156,- 3393, wat 70/55º C /45º C 1252,- 1344,- 1394,- 1530,- 2471,- 1263,- 1506,- 1578,- 1690,- 2701,- 1834,- 2011,- 2194,- 2398, wat 70/55º C /45º C 1441,- 1548,- 1842,- 2024,- 1424,- 1649,- 1695,- 1834,- 1959,- 2311,- 2732,- 2756, wat 70/55º C /45º C 1627,- 1751,- 2085,- 2285,- 1608,- 1858,- 1887,- 2039,- 2254,- wat 70/55º C /45º C 29

32 BH BL NA PLAN-K HIGIENICZNE Cena grzejnika bez osprzętu NA = BH - 59 mm Przykł. zamówienia Typ x 1200 mm = nr art. PH Typ x 1000 mm = nr art. PH Typ 20 Typ 30 dwupłytowy głębokość 102 mm, nr art. PH0 20 trzypłytowy głębokość 157 mm, nr art. PH0 30 ysokość w mm ykładnik grzejnika 1, , , , , , , , , ,30360 at/m 75/65/20 C Długość Baulänge w mm ärmeleistungen ydajność cieplna w in watach att / Raumtemperatur / temperatura otoczenia 20 C 20 C ,- 413,- 420,- 431,- 540,- 568,- 573,- 579,- 596,- 613, ,- 420,- 436,- 448,- 596,- 576,- 584,- 596,- 607,- 807, ,- 453,- 493,- 505,- 681,- 597,- 637,- 676,- 681,- 927, ,- 485,- 547,- 561,- 755,- 607,- 676,- 743,- 761,- 1029, ,- 522,- 593,- 613,- 840,- 618,- 720,- 812,- 835,- 1154, ,- 561,- 641,- 664,- 907,- 664,- 773,- 881,- 909,- 1268, ,- 618,- 692,- 720,- 984,- 720,- 835,- 948,- 994,- 1359, ,- 676,- 748,- 778,- 1047,- 774,- 895,- 1027,- 1086,- 1456, ,- 732,- 801,- 835,- 1111,- 825,- 955,- 1103,- 1176,- 1552, ,- 754,- 824,- 886,- 1139,- 876,- 1036,- 1166,- 1237,- 1638, ,- 776,- 846,- 937,- 1167,- 927,- 1115,- 1230,- 1298,- 1723, ,- 816,- 900,- 1055,- 1245,- 1031,- 1151,- 1292,- 1410,- 1838, ,- 862,- 955,- 1109,- 1341,- 1075,- 1245,- 1457,- 1595,- 1878, ,- 906,- 1007,- 1174,- 1438,- 1121,- 1292,- 1533,- 1682,- 2013, ,- 971,- 1088,- 1213,- 1584,- 1187,- 1361,- 1571,- 1704,- 2218, ,- 1037,- 1166,- 1313,- 1724,- 1257,- 1451,- 1644,- 1838,- 2414, ,- 1121,- 1273,- 1440,- 1917,- 1347,- 1572,- 1830,- 2019,- 2685,

33 BH BL THERM X2 PLAN-V HIGIENICZNY Cena grzejnika bez osprzętu 50 mm Przykł. zamówienia Typ x 1205 mm = nr art. PTV Typ x 1205 mm = nr art. PTV Typ 20 Typ 30 dwupłytowy głębokość 102 mm, nr art. PTV 20 I N S I D E I N S I D E trzypłytowy głębokość 157 mm, nr art. PTV 30 ysokość w mm ykładnik grzejnika 1, , , , , , , , , ,30360 at/m 75/65/20 C Długość Baulänge w mm ärmeleistungen ydajność cieplna w in watach att / Raumtemperatur / temperatura otoczenia 20 C 20 C ,- 501,- 507,- 518,- 628,- 656,- 661,- 666,- 683,- 701, ,- 507,- 524,- 535,- 683,- 663,- 673,- 683,- 694,- 894, ,- 541,- 581,- 592,- 768,- 685,- 725,- 763,- 768,- 1014, ,- 573,- 634,- 650,- 843,- 694,- 763,- 832,- 849,- 1116, ,- 609,- 681,- 701,- 929,- 706,- 809,- 900,- 922,- 1242, ,- 650,- 729,- 752,- 994,- 752,- 860,- 968,- 996,- 1356, ,- 706,- 780,- 809,- 1071,- 809,- 922,- 1037,- 1082,- 1446, ,- 763,- 835,- 865,- 1136,- 861,- 983,- 1114,- 1173,- 1543, ,- 820,- 888,- 922,- 1198,- 912,- 1042,- 1190,- 1264,- 1640, ,- 841,- 911,- 974,- 1227,- 964,- 1123,- 1254,- 1325,- 1727, ,- 863,- 934,- 1026,- 1256,- 1014,- 1203,- 1317,- 1386,- 1812, ,- 905,- 988,- 1142,- 1333,- 1118,- 1239,- 1379,- 1498,- 1925, ,- 950,- 1042,- 1196,- 1428,- 1163,- 1333,- 1545,- 1682,- 1966, ,- 993,- 1094,- 1262,- 1525,- 1209,- 1379,- 1620,- 1770,- 2100, ,- 1059,- 1175,- 1300,- 1671,- 1274,- 1449,- 1659,- 1792,- 2305, ,- 1124,- 1255,- 1401,- 1813,- 1344,- 1539,- 1731,- 1925,- 2503, ,- 1209,- 1361,- 1527,- 2005,- 1436,- 1660,- 1918,- 2106,- 2773,- Nowy numer artykułu P T V R 1 K T = seria typ F = profilowany P = Plan wysokość długość V = grzejnik zaworowy R = zawór / podłączenie z prawej strony L = zawór / podłączenie z lewej strony kolor biel Kermi (RAL 9016) 07 31

34 Aby konsekwentnie zminimalizować utratę ciepła przy szklanych powierzchniach. OSŁONA KERMI PRZECI YPROMIENIOANIU CIEPŁA Nowoczesne wzornictwo, najwyższa jakość wykonania i przekonująca funkcjonalność: to nasz sposób na zminimalizowanie straty ciepła spowodowanej dużymi powierzchniami oszklonymi. Osłonę montuje się z wykor zy - staniem uchwytów, przyspawanych do każdego grzejnika i zapina klipsem z tworzywa. Dzięki temu strata ciepła może zostać zminimalizowana aż do 80 %. Osłonę przeciw wypromieniowaniu ciepła można łatwo zamontować przy wszystkich grzejnikach Kermi na stojakach wewnętrznych lub zewnętrznych. Możliwy jest również montaż osłony na zainstalowanych wcześniej grzejnikach. 32

35 OSPRZĘT DO GRZEJNIKÓ PŁYTOYCH OSŁONA PRZECI YPROMIENIOANIU CIEPŁA Nr zamówieniowy Opis artykułu / rys. Typ grzejnika Osłona przeciw wypromieniowaniu ciepła do grzejników płytowych FK0 FTV FTM FH0 PK0 PTV PTM PH0 Osłona przeciw wypromieniowaniu ciepła firmy Kermi do zmniejszenia straty ciepła przez oszklone powierzchnie. Osłona ta pozwala zmniejszyć stratę ciepła do 80 %. Osłona z gładką płytą przednią i elementami mocującymi w kartonowym opakowaniu. Głębokość: 15 mm Kolor: biel Kermi (lakierowanie barwne na zapytanie) Montaż osłony przy pomocy dołączonych elementów mocujących. przypadku montażu na konsoli zewnętrznej niezbędny jest dodatkowy zestaw montażowy ZK Nr art.: PS00 XX XX wys. dł. Przykład zamówienia: Osłona na grzejnik wysokości 400 mm u długości 800 mm: PS ysokość m.b./ cena 197,- 205,- 228,- 241,- 291,- Dodatek za sztukę 155,- 167,- 176,- 186,- 197,- Długość PS mm 234,- 249,- 267,- 282,- 313,- PS mm 254,- 270,- 290,- 307,- 343,- PS mm 273,- 290,- 313,- 331,- 372,- PS mm 293,- 311,- 336,- 355,- 401,- PS mm 313,- 331,- 358,- 379,- 430,- PS mm 332,- 352,- 381,- 403,- 459,- PS mm 352,- 372,- 404,- 427,- 488,- PS mm 372,- 393,- 427,- 451,- 517,- PS mm 391,- 413,- 450,- 475,- 546,- PS mm 411,- 434,- 472,- 499,- 575,- PS mm 431,- 454,- 495,- 523,- 604,- PS mm 470,- 495,- 541,- 572,- 663,- PS mm 510,- 536,- 586,- 620,- PS mm 549,- 577,- 632,- 668,- PS mm 608,- 639,- 700,- 740,- PS mm 667,- 700,- 769,- 813,- PS mm 746,- 782,- 860,- 909,- Nr zamówieniowy Opis artykułu / rys. Dostarczana Liefereinheit ilość Cena netto Narożniki z tworzywa sztucznego ZK narożniki z tworzywa sztucznego, 1 komplet 18,- 2 szt. w komplecie Typ grzejnika FK0 FTV FTM FH0 PK0 PTV PTM PH0 Zestaw montażowy ZK niezbędny do montażu 1 sztuka 81,- osłony na stojakach zewnętrznych 33

36 OSPRZĘT DO GRZEJNIKÓ PŁYTOYCH MOCOANIE NA ŚCIANIE ZB dla typu 10, odstęp od ściany 60 mm 1 29,- Nr zamówieniowy Opis artykułu / rys. Ilość Liefer- Cena einheit netto Zestaw kołków montażowych do grzejników zaworowych (dostarczane seryjnie z grzejnikiem) w skład zestawu wchodzą: 2 ko ki rozporowe, 2 uchwyty dystansowe, 2 zaciski zabezpieczające Typ grzejnika FK0 FTV FTM FH0 PK0 PTV PTM PH0 ZB długość 95 mm 1 13,70 ZB długość 130 mm 1 13,70 ZB długość 160 mm 1 13,70 ZB długość 200 mm 1 13,70 Zestaw kołków montażowych do grzejników kompaktowych (dostarczany seryjnie z grzejnikiem) w skład zestawu wchodzą: 2 kołki rozporowe, 2 uchwyty dystansowe, 2 zaciski zabezpieczające, 1 korek odpowietrzający z regulowanym spustem ZB długość 95 mm 1 15,- ZB długość 130 mm 1 15,- ZB długość 160 mm 1 15,- ZB długość 200 mm 1 15,- Skrócony wieszak kątowy do grzejników zaworowych (zestaw) do uniwersalnego zastosowania, ocynkowana blacha stalowa, w skład zestawu wchodzą: 2 skrócone wieszaki kątowe, odstęp od ściany 34 lub 60 mm 2 śruby z łbem sześciokątnym i rowkiem krzyżowym (nie przedst. na zdj.), 2 klipsy dźwiękochłonne, 2 haki zabezpieczające, 2 śruby, 2 podkładki 2 kołki rozporowe, 2 uchwyty dystansowe, 2 adaptery do uchwytów dystansowych (typ 10) (nie przedst. na zdj.), 1 instrukcja montażu (nie przedst. na zdj.) ZB dla typu 11-33, odstęp od ściany 34 mm 1 25,- ZB dla typu 10, odstęp od ściany 60 mm 1 25,- Skrócony wieszak kątowy do grzejników kompaktowych (zestaw) do uniwersalnego zastosowania, ocynkowana blacha stalowa, w skład zestawu wchodzą: 2 skrócone wieszaki kątowe, odstęp od ściany 34 lub 60 mm 2 śruby z łbem sześciokątnym i rowkiem krzyżowym (nie przedst. na zdj.), 2 klipsy dźwiękochłonne, 2 haki zabezpieczające, 2 śruby, 2 podkładki 2 kołki rozporowe, 1 korek odpowietrzający, 2 uchwyty dystansowe, 2 adaptery do uchwytów dystansowych (typ 10) (nie przedst. na zdj.), 1 instrukcja montażu (nie przedst. na zdj.) ZB dla typu 11-33, odstęp od ściany 34 mm 1 29,- 34

37 OSPRZĘT DO GRZEJNIKÓ PŁYTOYCH MOCOANIE NA ŚCIANIE Nr zamówieniowy Opis artykułu / rys. Ilość Liefer- Cena einheit netto Uniwersalny szablon montażowy ZK szablon montażowy, podłączenie G 3/4, 1 93,- płynna regulacja odstępu od ściany, zestaw umożliwia wykonanie instalacji bez montażu grzejnika zaworowego Typ grzejnika FK0 FTV FTM FH0 PK0 PTV PTM PH0 ieszak kątowy do płytowych grzejników higienicznych* ieszak kątowy z ocynkowanej blachy stalowej, kolor bia y (RAL 9016), odległość grzejnika od ściany 100 mm, do montażu płytowych grzejników higienicznych 2 wieszaki kątowe (A) 4 klipsy dżwiękoch onne (B) 2 haki zabezpieczające (C) 4 śruby z łbem sześciokątnym (D) 4 podkładki (E) 4 kołki rozporowe (F) 1 korek zaślepiający (H) 1 korek odpowietrzający (I) ZB do grzejnika o wys. 300 mm 1 28,80 ZB do grzejnika o wys. 400 mm 1 31,80 ZB do grzejnika o wys. 500 mm 1 34,90 ZB do grzejnika o wys. 600 mm 1 37,80 ZB do grzejnika o wys. 900 mm 1 47,50 * Przeznaczone wyłącznie do grzejników higienicznych (typ 10, 20, 30) 35

38 OSPRZĘT DO GRZEJNIKÓ PŁYTOYCH MOCOANIE NA PODŁODZE Nr zamówieniowy Opis artykułu / rys. Ilość Liefer- Cena einheit netto Stojak wewnętrzny Kermi w skład zestawu wchodzą: 1 noga wspornika z rurą nasadową 30 x 10 mm, 1 rura nośna (z wkrętem bez łba), 1 hak (z tarczą i nakrętką), 1 koby ka wspornika, 1 podpórka dla typów 11, 12, 33 i 1 podpórka dla typu 22, 2 zamknięcia nak adane Typ grzejnika FK0 FTV FTM FH0 PK0 PTV PTM PH0 ZB stojak do grzejników o wys. 300, 400, 500 mm 1 72,80 (długość rury nasadowej 460 mm) ZB stojak do grzejników o wys. 600, 750, 900 mm 1 75,60 (długość rury nasadowej 760 mm) Uwaga, do zamontowania grzejnika zaworowego typ 11 przy pomocy stojaka wewnętrznego niezbędne jest użycie elementu wyrównawczego ZB Do montażu grzejnika typ 10 niezbędny jest osprzęt ZB Element wyrównawczy do montażu zaworowego grzejnika typu 11 przy pomocy stojaka wewnętrznego (ZB0138 ) ZB ,30 Osprzęt do montażu grzejnika typu 10 przy pomocy stojaka wewnętrznego ZB przekładka, podpórka i element nośny 1 39,90 do typu 10 Rozeta ZB do stopy stojaka (rura 30 x 10 mm) 1 16,50 (do montażu na podłożu stałym) Rozeta podwójna ZT rozeta podwójna z tworzywa sztucznego, 1 6,90 odstęp 50 mm 36

39 CZĘŚCI ZAMIENNE KŁADKI kv DO GRZEJNIKÓ ZAOROYCH Nr zamówieniowy Opis artykułu / rys. Ilość Liefer- Cena einheit netto Klucz do nastaw k v ZV ,60 Typ grzejnika FK0 FTV FTM FH0 PK0 PTV PTM PH0 kładka zaworowa ZV zawór standardowy V3K-S 1 31,50 ZV zawór do regulacji precyzyjnej V3K-F 1 31,50 37

40 CZĘŚCI ZAMIENNE LAKIER DO GRZEJNIKÓ Nr zamówieniowy Opis artykułu / rys. Ilość Liefereinheit Cena netto Lakier w sprayu ZK lakier w sprayu 150 ml, kolor biel Kermi 1 34,40 Typ grzejnika FK0 FTV FTM FH0 PK0 PTV PTM PH0 Lakier w sztyfcie ZK lakier w sztyfcie, kolor biel Kermi 1 13,70 38

41 NOTATKI 39

42 Nowy koncept kolorystyczny i innowacyjna powłoka. Podążając za czasem. ŚIEŻE BARY CIEPŁA KOLOR SERYJNY POŁOKA ANTIMIKROBIELL KOLORY SANITARNE 2 biały, RAL 9016 biały, RAL 9016 Hygienic śnieżnobiały, RAL 9010 manhattan błękit egejski beż bahama pergamon Kermi Hygienic Ilość bakterii odpornych na antybiotyki i powodujących choroby stale wzrasta. Jednocześnie rośnie znaczenie higieny w najbliższym otoczeniu. przypadku wielu produktów, np. urządzeń w gospodarstwie domowym udało się już doprowadzić do zoptymalizowanego poziomu higieny. Idąc w tym kierunku firma Kermi jako pierwsza proponuje specjalną powłokę na grzejniki. Powłoka ta uniemożliwia osadzanie sie bakterii i grzybów odpornych na antybiotyki na powierzchni grzejników i w ten sposób przyczynia się do czystego i zdrowego otoczenia. Powłoka dostępna jest wyłącznie z grzejnikami w kolorze białym (RAL 9016). czarny 40

43 EDYCJE SPECJALNE Edycja Nature Podstawowe kolory natury. Świeże i wyraziste. kamień Nature cytrus Nature kukurydza Nature tabaka Nature atlantyk Nature Edycja Ethno Popularne jak nigdy dotąd: ciepłe, soczyste kolory egzotycznych kultur. solaris Ethno inka Ethno carmina Ethno terra Ethno Edycja Metallic Pełen blasku trend retro z lat pięćdziesiątych. Klasyczne barwy edycji Metallic. grafit Metallic srebro błyszczące Metallic* srebro cyrkonowe Metallic brąz matowy Metallic Istnieje także możliwość lakierowania w dowolnym kolorze z palety RAL CLASSIC. * Grzejniki profilowanie nie są dostępnew kolorze srebro błyszczące. Edycje specjalne: składając zamówienie proszę podać edycję i kolor. Przykład: kolor kamień, edycja natura Dopłata: Hygienic: 30% kolory sanitarne: 30% edycja Nature: 30% edycja Ethno: 30% edycja Metallic: 30% Poz. kolory z RAL CLASSIC: 30% Ze względów technicznych możliwe są różnice w odcieniach kolorów.
