1 Grzejniki płytowe therm-x2 Fühl Dich wohl. Kermi.

2 Zastrzega się prawo do zmian technicznych. Niniejsze dzieło i wszystkie jego części są chronione prawem autorskim. Rysunki przedstawiają przykładowe warianty; przedstawiony na zdjęciach osprzęt nie wchodzi w zakres dostawy. Ze względów technicznych możliwe są różnice w odcieniach kolorów pomiędzy drukiem a oryginalnym produktem. Obowiązują ogólne warunki handlowe Kermi Sp. z o.o. Kermi jest zastrzeżonym znakiem towarowym. by Kermi GmbH, Pankofen-Bahnhof 1, Plattling, Niemcy Niniejsza publikacja i wszystkie jej części są chronione prawem autorskim. Wykorzystywanie dokumentu niezgodnie z prawem autorskim i bez zgody autora jest zabronione i karalne. Dotyczy to w szczególności kopiowania, tłumaczenia, tworzenia mikrofilmów, zapisu i przetwarzania elektronicznego. Stan na styczeń 2017.

3 Grzejniki płytowe therm-x2 Grzejniki płytowe Kermi therm-x2 1

4 Fühl Dich wohl. Kermi Przede wszystkim zdrowy klimat w pomieszczeniach... 9 Komfort cieplny z jednego źródła therm-x2. Niedościgniony oryginał. Przemyślany w każdym calu therm-x2 grzejniki Profil Dane techniczne therm-x2 Profil-K / -V / -VM Opis ogólny Masa, pojemność wodna Założenia projektowe grzejników Nominalna moc cieplna w watach Moc cieplna w watach liczona na 1 metr grzejnika Fabryczna nastawa wartości k v therm-x2 Profil-K / -V higieniczny Opis ogólny Masa, pojemność wodna Założenia projektowe grzejników Nominalna moc cieplna w watach Moc cieplna w watach liczona na 1 metr grzejnika Fabryczna nastawa wartości k v therm-x2 Profil-K grzejnik modernizacyjny Opis ogólny Masa, pojemność wodna Założenia projektowe grzejników Nominalna moc cieplna w watach Moc cieplna w watach liczona na 1 metr grzejnika Grzejniki płytowe Kermi therm-x2

5 therm-x2 Grzejniki płytowe Plan / Line Dane techniczne therm-x2 Plan / Line-K / -V / -VM Opis ogólny Masa, pojemność wodna Założenia projektowe grzejników Nominalna moc cieplna w watach Moc cieplna w watach liczona na 1 metr grzejnika Fabryczna nastawa wartości k v therm-x2 Plan / Line-K / V higieniczny Opis ogólny Masa, pojemność wodna Założenia projektowe grzejników Nominalna moc cieplna w watach Moc cieplna w watach liczona na 1 metr grzejnika Fabryczna nastawa wartości k v therm-x2 Grzejniki modernizacyjne Plan / Line-K Opis ogólny Masa, pojemność wodna Założenia projektowe grzejników Nominalna moc cieplna w watach Moc cieplna w watach liczona na 1 metr grzejnika Verteo Grzejniki płytowe Profil / Plan / Line Dane techniczne Verteo Profil Opis ogólny Masa, pojemność wodna Moc cieplna w watach Verteo Plan / Line Opis ogólny Masa, pojemność wodna Moc cieplna w watach Grzejniki płytowe Kermi therm-x2 3

6 Verteo Verteo Grzejniki płytowe Profil / Plan / Line Rodzaje przyłączy / strata ciśnienia Rozstaw przyłączy Mocowanie na ścianie - montaż z wykorzystaniem konsoli ściennej krótkiej Mocowanie na ścianie - montaż z wykorzystaniem konsoli ściennej długiej Mocowanie na podłodze - montaż z wykorzystaniem zestawu konsoli podporowych grzejniki płytowe Kermi Sposoby podłączenia Wymiary montażowe/rozstaw przyłączy Sposoby podłączenia grzejniki kompaktowe wielopłytowe Sposoby podłączenia grzejniki kompaktowe wielopłytowe, łączone Sposoby łączenia therm-x2 Profil-V / Plan-V / Line-V wielopłytowe Montaż therm-x2 Wkładka rozdzielająca w grzejnikach kompaktowych Sposoby łączenia therm-x2 Profil-VM / Plan-VM / Line-VM Montaż wkładki rozdzielającej w systemach jednorurowych Demontaż osłony górnej w grzejnikach płytowych typu Mocowanie na ścianie Montaż w wykorzystaniem kołka rozporowego Montaż z wykorzystaniem konsoli ściennej krótkiej Montaż z wykorzystaniem konsoli ściennej zmiennej Montaż z wykorzystaniem mocowania do domów gotowych Montaż z wykorzystaniem konsoli ściennej długiej Mocowanie na ścianie - montaż grzejników higienicznych Montaż z wykorzystaniem konsoli do szybkiego montażu Montaż z wykorzystaniem zestawu szyn ściennych Montaż uniwersalny szablon montażowy Mocowanie szablonu montażowego Mocowanie na podłodze Montaż z wykorzystaniem dzielonego stojaka wewnętrznego Montaż z wykorzystaniem stojaka wewnętrznego Montaż z wykorzystaniem specjalnego stojaka wewnętrznego Montaż z wykorzystaniem stojaka wewnętrznego, komplet, wys Montaż z wykorzystaniem zewnętrznej nogi stojaka Grzejniki płytowe Kermi therm-x2

7 grzejniki płytowe Kermi Wykonania specjalne Wspornik parapetowy Montaż ekranu przeciw wypromieniowaniu ciepła Sposób podłączenia adapter-d Sposób podłączenia adapter-kd Strata ciśnienia w grzejnikach płytowych Technika zaworowa zawór standardowy Technika zaworowa zawór precyzyjnej regulacji Montaż głowic termostatycznych / elektrycznych siłowników sterujących Moduły przyłączeniowe do grzejników płytowych Historia stosowania zaworów Kermi Pozycjonowanie podzielników ciepła Redukcja mocy powodowana zabudową grzejnika Założenia projektowe Założenia projektowe / współczynniki korygujące Informacje Niemieckiego Zrzeszenia Przemysłu Grzewczego Numery rejestrowe Paleta kolorów Kermi Grzejniki płytowe Kermi therm-x2 5

8 Fühl Dich wohl. Kermi. W domu, we własnych czterech ścianach. To tutaj szukamy przytulności, komfortu i bezpieczeństwa. To, że w domu czujemy się dobrze i możemy odpocząć, to w dużej mierze zasługa odpowiedniego klimatu w pomieszczeniach. Od czego zależy dobry klimat w pomieszczeniach? Czy da się zmierzyć poziom komfortu? W firmie Kermi zajmujemy się tymi zagadnieniami od dziesiątek lat. Wszystko zaczęło się od grzejników i układów ogrzewania podłogowego. Obecnie nasza działalność skupia się na zapewnieniu optymalnego ciepła, zarówno w pomieszczeniach mieszkalnych, jak i biurowych. Atmosferę komfortu czy bezpieczeństwa o każdej porze roku tworzymy przez optymalizację ciepła i klimatu pomieszczeń, w nowych budynkach oraz tych remontowanych. Zdrowe otoczenie dotyka wielu aspektów mieszkania. Głównie chodzi o to, jak czujemy się w naszym domu. Nowoczesne, przemyślane produkty Kermi zapewniają bezpieczeństwo, są również dobrym wyborem w kwestii ochrony środowiska. System Kermi x-optymalizowany dzięki inteligentnemu współdziałaniu wszystkich elementów cechuje się odpowiednią efektywnością energetyczną. Na wysokich standardach jakości komponentów i systemów Kermi można polegać. Są one realizowane na każdym etapie powstawania produktu, od projektowania, przez produkcję, aż po końcową kontrolę jakości. Współpraca Kermi z partnerami usług specjalistycznych: przed- / posprzedażowych oraz dodatkowy serwis, dają odbiorcom jeszcze lepsze wrażenia. Poprzez wysoce innowacyjne rozwiązania Kermi zapewnia zdrowe, ekologiczne ciepło, świeże i czyste powietrze oraz najwyższy komfort cieplny w całym domu. Aby można było czuć się w nim naprawdę dobrze! Od około sześćdziesięciu lat firma Kermi, z siedzibą w Dolnej Bawarii, wytwarza i rozwija produkty z zakresu techniki grzewczej oraz kabiny prysznicowe. Obecnie Kermi zalicza się w tych dziedzinach do wiodących producentów europejskich. Firma zatrudnia ok wykwalifikowanych pracowników. Jest pionierem w dziedzinie rozwiązań ekonomicznych i ekologii w tej branży. Nieustannie wyznacza standardy rozwiązań technicznych, wzornictwa i efektywności. Więcej informacji na temat firmy Kermi i jej zakładów znaleźć można na stronie: 6 Grzejniki płytowe Kermi therm-x2

9 Maksymalny komfort. I maksymalna wydajność energetyczna. Brzmi zachęcająco? Grzejniki płytowe Kermi therm-x2 7

10 Na tej ofercie można polegać. Najwyższa jakość. Od niemal sześćdziesięciu lat produkty te są wytwarzane w Niemczech. Moc cieplna według normy europejskiej: PN EN 442. Certyfikowany system zarządzania jakością wg ISO 9001/140001/ Znak jakości RAL gwarantuje najwyższą jakość. EN 442 Niezawodna jakość produktów, odpowiadająca wymogom normy: PN EN Grzejniki płytowe Kermi therm-x2

11 Przede wszystkim zdrowy klimat w pomieszczeniach Zrównoważone wytwarzanie ciepła. Oszczędzanie energii cieplnej na dłuższą metę. Precyzyjne sterowanie ogrzewaniem. Wydajne przekazywanie ciepła. Kontrolowana wentylacja pomieszczeń. Oto innowacyjne, całościowe działanie systemu Kermi x-optymalizowanego. Z systemem w przyszłość Lepsza efektywność energetyczna Na poczucie komfortu w pomieszczeniach mieszkalnych i biurowych wpływa przyjemne ciepło oraz kontrolowana wentylacja. Ogrzewanie i wentylacja nawzajem wpływają na swoje działanie. Przełomowy system Kermi x-optymalizowany oferuje zalety przyszłościowej techniki grzewczej i wentylacyjnej. Kluczowa jest systemowa budowa, stanowiąca najważniejszy element nowoczesnego zarządzania zużyciem energii i dająca wygodę. Pozwala ona zoptymalizować pracę urządzeń, zminimalizować straty energii pomiędzy elementami systemu i znacząco podnosi efektywność energetyczną. Innowacyjny warstwowy zasobnik buforowy x-buffer jest korzystnie dopasowany do sposobu pracy i sprawności pompy ciepła x-change. Przekazywanie ciepła ma w obiegu grzewczym swoje ściśle określone miejsce. Wentylacja pomieszczeń zapewnia powietrze wolne od kurzu i pyłków, o najwyższej możliwej jakości. A zamysł systemu idzie jeszcze dalej. Stanowi on gwarancję dopasowania poszczególnych komponentów, co przekłada się na większe bezpieczeństwo. Wyjątkowa zasada Plug & Heat firmy Kermi pozwala idealnie łączyć elementy instalacji. Intuicyjna obsługa systemu ułatwia właściwą regulację w codziennym użyciu. Wysoka efektywność energetyczna całego systemu wynika z idealnej współpracy wszystkich części x-optymalizowanych. Każdy komponent został zaprojektowany pod kątem jak największej oszczędności. X- optymalizowane połączenie poszczególnych elementów jeszcze bardziej zwiększa efektywność całego systemu. Wszystkie komponenty pochodzą od jednego producenta, co podwyższa bezpieczeństwo w kwestiach jakości i planowania realizacji. Każda część systemu Kermi x-optymalizowanego została wyprodukowane przez firmę Kermi bądź pod jej nadzorem, jest zgodna z najnowszym stanem techniki i została poddana rygorystycznej kontroli jakości. Dlatego x-optymalizacja to sposób na zwiększoną x razy wydajność. System Kermi x-optymalizowany steruje współpracą różnych obszarów i koncentruje się na: Grzejniki płytowe Kermi therm-x2 9

12 Komfort cieplny z jednego źródła Całość to więcej niż suma części. Zwłaszcza, gdy każda z części jest wydajna i wysokiej jakości, działa niezawodnie i spełnia wymagania nowoczesnego wzornictwa. W Kermi zadowala nas wyłącznie spełnienie wszystkich tych wymogów. Zintegrowane rozwiązania od ekspertów w dziedzinie ciepła Funkcjonalność połączona z atrakcyjnym wzornictwem Każdego budynku dotyczą inne warunki ramowe i wymagania. Kermi to kompetentny partner dla budownictwa w zakresie optymalnego ogrzewania i klimatu w pomieszczeniach. Zintegrowane rozwiązania od jednego producenta gwarantują przytulność i komfort oraz wydajność i oszczędność energii. Nawet w przypadku wysokich wymagań, podczas prac w starym budownictwie, zastosowane systemy grzewcze Kermi odznaczają się wieloma zaletami. Ich komponenty są wysoce efektywne i innowacyjne również przy renowacji energetycznej istniejących budynków. Funkcjonalność i wzornictwo stanowią w produktach Kermi jedność. Podczas projektowania urządzeń nieustannie dążymy do osiągnięcia w obu aspektach najwyższej jakości. Potwierdzają to otrzymane wyróżnienia, nagrody za innowacyjne rozwiązania technologiczne i wzornictwo produktów. Dzięki nim jeszcze bardziej trafne jest wybieranie Kermi, kiedy oczekuje się jakości, funkcjonalności i określonej stylistyki. 10 Grzejniki płytowe Kermi therm-x2

13 Silny partner w kwestii ogrzewania od 1960 roku. Firma Kermi od niemal sześćdziesięciu lat jest ekspertem w zakresie przekazywania ciepła. Poprzez szeroką ofertę grzejników i systemów ogrzewania podłogowego nieustannie wyznacza standardy efektywności energetycznej, ekologii i designu. Opracowanie wyjątkowej, nowatorskiej technologii x2 w grzejnikach płytowych therm-x2 wytyczyło wzorzec, który pozwala osiągać rekordową efektywność energetyczną i komfort cieplny. Niezwykle obszerna paleta ogrzewania, chłodzenia podłogowego x-net umożliwia oddawanie ciepła na dużej powierzchni, z wysokim udziałem ciepła promieniowania. Propozycja wyboru grzejników płytowych i dekoracyjnych jest bardzo duża. Konwektory to niezwykle skuteczne urządzenia nadające się do obiektów z dużymi, oszklonymi powierzchniami. Nawet tam są w stanie szybko zapewnić przyjemne ciepło. Zaletą ścian grzewczych jest znaczny udział przyjemnego ciepła promieniowania. Estetyka grzejników o okrągłych rurach - Kermi Decor, oferuje zupełnie nowe możliwości aranżacji wnętrz. Z kolei indywidualna forma i doceniona już jakość wykonania, czynią grzejniki dekoracyjne Kermi atrakcyjnym elementem wystroju łazienek, mieszkań, pomieszczeń użyteczności publicznej. Ich wzornictwo elegancko wpasowuje się w nowoczesną architekturę. Dlatego licznym modelom zostały przyznane prestiżowe nagrody projektowe. Grzejniki płytowe Kermi therm-x2 11

14 N A słońce ZOPTYMALIZOWANY powietrze w o d a P O M P Y C I E P Ł A therm-x2. Niedościgniony oryginał. Wzorowy w każdym calu. Energooszczędny, innowacyjny grzejnik do wszystkich nowoczesnych systemów grzewczych. Kompatybilność systemowa i zoptymalizowana współpraca z pompami ciepła. Grzejnik therm-x2 nie tylko umożliwia po raz pierwszy autentyczną oszczędność energii podczas przesyłu ciepła jest też idealną odpowiedzią na wymagania nowoczesnej techniki grzewczej. Dzięki chronionej patentem technologii x2 jest idealnie przystosowany także do nowoczesnych, energooszczędnych źródeł ciepła, jak pompy ciepła, instalacje słoneczno-termalne, opałowe... Zapewnia optymalne oddawanie ciepła do pomieszczenia i maksymalny komfort w każdym momencie eksploatacji, także przy niskich temperaturach systemu. 12 Grzejniki płytowe Kermi therm-x2

15 Niedoścignione poczucie komfortu i przytulności. W Najwyższa średnia temperatura powierzchni przedniej płyty grzewczej W Dynamiczna reakcja bez względu na sposób zasilania W Zapis termograficzny dowodzi różnicy Najwyższa wydajność w każdym szczególe. Skuteczna optymalizacja energooszczędnych generatorów ciepła. Dzięki chronionej patentem zasadzie x2 szeregowego zasilania therm-x2 osiąga niespotykany w segmencie grzejników płytowych stopień sprawności. Czas nagrzewania krótszy nawet o 25%, o 100% wyższy udział promieniowania i aż do 11% oszczędności energii w porównaniu z konwencjonalnymi grzejnikami płytowymi. Jako wydajne uzupełnienie energooszczędnych generatorów ciepła i jedyna w swym rodzaju szansa na perfekcyjne zwieńczenie łańcucha energooszczędności. Racjonalne rozwiązanie także przy modernizacjach. Obecnie już każdy wielowarstwowy grzejnik płytowy Kermi jest wyposażony w innowacyjną technologię x2. W wersji kompaktowej grzejniki te umożliwiają również racjonalną i szybką wymianę sprzętu z rozstawem przyłączy zgodnym z DIN na rynku renowacji. Łatwy i szybki montaż. Optymalne do wszystkich zastosowań W Najniższa średnia temperatura powierzchni płyty tylnej W Aż do 11% oszczędności energii W Technologia x2 to udoskonalone zasilanie płyt W Duża różnorodność modeli W Jedyne w swoim rodzaju na rynku. Tylko w wersji oryginalnej: kompletna paleta rozwiązań do wszelkich projektów modernizacyjnych, łącznie z wersją kompaktową W Możliwość stosowania ze wszystkimi źródłami ciepła W Przystosowane do montażu podzielników ciepła każdego typu Oszczędność czasu i energii dzięki rezygnacji z wyrównania hydraulicznego. W Wyrównanie hydrauliczne, oszczędność czasu i energii dzięki wstępnie ustawionej wartości k v zaworów Nastawa wstępna Innowacyjna technika mocowania. Gwarancja bezpiecznego użytkowania. Autentyczna oszczędność czasu i energii aż do 11 % W Innowacyjna technika montażowa, spełniająca wymagania VDI 6036 Grzejniki płytowe Kermi therm-x2 13

16 Dane techniczne grzejników Profil Symbol artykułu RAL GZ. Nr rej. Wysokość montażowa (wys.) mm Długość montażowa (dł.) mm Głębokość montażowa (gł.) mm therm-x2 Profil-K (FK0) jednopłytowy Typ 10 bez konwektora bez osłon Typ 11 jednopłytowy z jednym konwektorem z osłonami Typ 12 dwupłytowy z konwektorem z osłonami zasilany szeregowo Typ 22 dwupłytowy z dwoma konwektorami z osłonami zasilany szeregowo Typ 33 trzypłytowy, z trzema konwektorami z osłonami zasilany szeregowo therm-x2 Profil-K, wersja modernizacyjna (FK0D), rozstaw przyłączy 500 / 900 mm Typ 12 dwupłytowy z konwektorem z osłonami zasilany szeregowo , Typ 22 dwupłytowy z dwoma konwektorami z osłonami zasilany szeregowo , Typ 33 trzypłytowy, z trzema konwektorami z osłonami , zasilany szeregowo therm-x2 Profil-V (FTV) jednopłytowy Typ 10 bez konwektora bez osłon jednopłytowy Typ 11 z jednym konwektorem z osłonami Typ 12 dwupłytowy z konwektorem z osłonami zasilany szeregowo Typ 22 dwupłytowy z dwoma konwektorami z osłonami zasilany szeregowo Typ 33 trzypłytowy, z trzema konwektorami z osłonami zasilany szeregowo therm-x2 Profil-VM (FTM) jednopłytowy Typ 10 bez konwektora bez osłon jednopłytowy Typ 11 z jednym konwektorem z osłonami Typ 12 dwupłytowy z konwektorem z osłonami zasilany szeregowo Typ 22 dwupłytowy z dwoma konwektorami z osłonami zasilany szeregowo Typ 33 trzypłytowy, z trzema konwektorami z osłonami zasilany szeregowo therm-x2 Profil-K higieniczny / Profil-V higieniczny (FH0 / FTV) jednopłytowy Typ 10 bez konwektora bez osłon Typ 20 Typ 30 dwupłytowy, bez konwektora bez osłon zasilany szeregowo trzypłytowy bez konwektora bez osłon zasilany szeregowo Profilowany grzejnik kompaktowy therm-x2 Rozstaw przyłączy Wysokość - 54 mm Podłączenia Gwint wewnętrzny 4 x G 1/2 Warunki eksploatacji Maks. temperatura robocza 110ºC, maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar) Zakres dostawy Typ 10: zestaw montażowy z korkiem odpowietrzającym i zaślepiającym Typ 11-33: z osłonami górną i bocznymi; w opakowaniu znajduje się zestaw montażowy z korkami odpowietrzającym i zaślepiającym Typ 12-33: dodatkowo z wkładką rozdzielającą therm-x2, wys. 200: bez uchwytów i akcesoriów mocujących, bez x2 INSIDE Mocowanie 4 uchwyty mocujące na tylnej stronie grzejnika (od dł. 1800, 6 szt.). Standardowo dołączany zestaw montażowy (poza wys. 200). Lakierowanie Biel Kermi (RAL 9016). Możliwe jest również lakierowanie w innych kolorach z palety Kermi Grzejnik zaworowy therm-x2 Profil Podłączenia Gwint zewnętrzny 2 x G 3/4 do przyłącza grzejnikowego od dołu po prawej stronie (opcjonalnie u dołu po lewej bez dopłaty); w systemie jednorurowym: należy stosować podłączenie śrubowe z układem obejściowym gwint wewnętrzny boczny 3 x G 1/2 W wersji VM - podłączenie środkowe Gwint zewnętrzny 2 x G 3/4 do przyłącza grzejnikowego od dołu na środku, zasilanie wyłącznie z lewej strony, niezależnie od położenia zaworu; standard = zawór z prawej strony (zawór po lewej stronie dostarczany jest bez dopłaty); gwint wewnętrzny boczny 4 x G 1/2 Warunki eksploatacji Maks. temperatura robocza 110ºC, maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar) Zakres dostawy Typ 10: ze wstępnie nastawionym zaworem oraz korkami zaślepiającym i odpowietrzającym Typ 11-33: ze wstępnie nastawionym zaworem, z osłonami górną i bocznymi, z korkami zaślepiającym i odpowietrzającym. Zestaw montażowy dołączany do wszystkich typów, wys. 200: bez uchwytów i akcesoriów mocujących, bez x2 INSIDE Mocowanie 4 uchwyty mocujące na tylnej stronie grzejnika (od dł. 1800, 6 szt.). Standardowo dołączany zestaw montażowy (poza wys. 200). Lakierowanie Biel Kermi (RAL 9016). Możliwe jest również lakierowanie w innych kolorach z palety Kermi. Profilowany grzejnik higieniczny therm-x2 Dane techniczne jak w grzejnikach profilowanych zaworowych i kompaktowych Wyjątek: Zakres dostawy: grzejniki higieniczne nie mają osłon górnej i bocznych 14 Grzejniki płytowe Kermi therm-x2

17 Dane techniczne grzejników Plan / Line Symbol artykułu therm-x2 Plan-/Line-K (PK0 / PLK) jednopłytowy Typ 10 bez konwektora bez osłon RAL GZ. Nr rej. Wysokość montażowa (wys.) mm Długość montażowa (dł.) mm Głębokość montażowa (gł.) mm Typ 11 jednopłytowy z jednym konwektorem z osłonami Typ 12 dwupłytowy z konwektorem z osłonami zasilany szeregowo Typ 22 dwupłytowy z dwoma konwektorami z osłonami zasilany szeregowo Typ 33 trzypłytowy, z trzema konwektorami z osłonami zasilany szeregowo therm-x2 Plan/Line-K (PK0D / PLK), wersja modernizacyjna, rozstaw przyłączy 500 / 900 mm Typ 12 dwupłytowy z konwektorem z osłonami zasilany szeregowo , Typ 22 dwupłytowy z dwoma konwektorami z osłonami zasilany szeregowo , Typ 33 trzypłytowy, z trzema konwektorami z osłonami , zasilany szeregowo therm-x2 Plan-/Line-V (PTV / PLV) jednopłytowy Typ 10 bez konwektora bez osłon jednopłytowy Typ 11 z jednym konwektorem z osłonami Typ 12 dwupłytowy z konwektorem z osłonami zasilany szeregowo Typ 22 dwupłytowy z dwoma konwektorami z osłonami zasilany szeregowo Typ 33 trzypłytowy, z trzema konwektorami z osłonami zasilany szeregowo therm-x2 Plan-/Line-VM (PTM / PLM) jednopłytowy Typ 10 bez konwektora bez osłon jednopłytowy Typ 11 z jednym konwektorem z osłonami Typ 12 dwupłytowy z konwektorem z osłonami zasilany szeregowo Typ 22 dwupłytowy z dwoma konwektorami z osłonami zasilany szeregowo Typ 33 trzypłytowy, z trzema konwektorami z osłonami zasilany szeregowo therm-x2 Plan-/Line-K higieniczny / Plan-/Line-V higieniczny (PH0 / PLK / PTV / PLV) jednopłytowy Typ 10 bez konwektora bez osłon Typ 20 Typ 30 dwupłytowy, bez konwektora bez osłon zasilany szeregowo trzypłytowy bez konwektora bez osłon zasilany szeregowo Grzejnik kompaktowy therm-x2 Plan-/Line Rozstaw przyłączy Wysokość - 59 mm Podłączenia Gwint wewnętrzny 4 x G 1/2 Warunki eksploatacji Maks. temperatura robocza 110ºC, maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar) Zakres dostawy Typ 10: zestaw montażowy z korkiem odpowietrzającym i zaślepiającym Typ 11-33: z osłonami górną i bocznymi; w opakowaniu znajduje się zestaw montażowy z korkami odpowietrzającym i zaślepiającym. Typ 12-33: dodatkowo z wkładką rozdzielającą therm-x2, wys. 205: bez uchwytów i akcesoriów mocujących, bez x2 INSIDE Mocowanie 4 uchwyty mocujące na tylnej stronie grzejnika (od dł. 1805, 6 szt.). Standardowo dołączany zestaw montażowy (poza wys. 205). Lakierowanie Biel Kermi (RAL 9016). Możliwe jest również lakierowanie w innych kolorach z palety Kermi. Grzejnik zaworowy therm-x2 Plan/Line Podłączenia Gwint zewnętrzny 2 x G 3/4 do przyłącza grzejnikowego po proawej stronie od dołu (opcjonalnie dolne lewe bez dopłaty); w systemie jednorurowym niezbędne jest złącze śrubowe z układem obejściowym. Gwint wewnętrzny boczny 3 x G 1/2 W wersji VM - podłączenie środkowe Gwint zewnętrzny 2 x G 3/4 do przyłącza grzejnikowego od dołu na środku, zasilanie wyłącznie z lewej strony, niezależnie od położenia zaworu; standard = zawór z prawej strony (zawór po lewej stronie dostarczany jest bez dopłaty); gwint wewnętrzny boczny 4 x G 1/2 Warunki eksploatacji Maks. temperatura robocza 110ºC, maks. ciśnienie robocze 10 bar (ciśnienie próbne 13 bar) Zakres dostawy Typ 10: ze wstępnie nastawionym zaworem oraz korkami zaślepiającym i odpowietrzającym Typ 11-33: ze wstępnie nastawionym zaworem, z osłonami górną i bocznymi, z korkami zaślepiającym i odpowietrzającym. Zestaw montażowy dołączany do wszystkich typów, wys. 205: bez uchwytów i akcesoriów mocujących, bez x2 INSIDE Mocowanie 4 uchwyty mocujące na tylnej stronie grzejnika (od dł. 1805, 6 szt.). Standardowo dołączany zestaw montażowy (poza wys. 205). Lakierowanie Biel Kermi (RAL 9016). Możliwe jest również lakierowanie w innych kolorach z palety Kermi Grzejnik higieniczny therm-x2 Plan/Line Dane techniczne jak w grzejnikach Plan zaworowych i kompaktowych Wyjątek: Zakres dostawy: grzejniki higieniczne nie mają osłon górnej i bocznych Grzejniki płytowe Kermi therm-x2 15

18 Dane techniczne Verteo Profil / Plan / Line Symbol artykułu Verteo Profil (FSN) RAL GZ. Nr rej. Wysokość montażowa (wys.) mm Długość montażowa (dł.) mm Głębokość montażowa (gł.) mm Verteo Profil / Verteo Plan / Verteo Line Typ 10 jednopłytowy Typ 20 dwupłytowy, bez konwektora z osłonami zasilany szeregowo Typ 21 dwupłytowy, z jednym konwektorem z osłonami zasilany szeregowo Typ 22 dwupłytowy z dwoma konwektorami z osłonami zasilany szeregowo Verteo Plan / Verteo Line (PSN / PLS) Typ 20 dwupłytowy, bez konwektora z osłonami zasilany szeregowo Typ 21 Typ 22 dwupłytowy, z jednym konwektorem z osłonami zasilany szeregowo dwupłytowy z dwoma konwektorami z osłoną zasilany szeregowo Podłączenia Gwint wewnętrzny 4 x 1/2 na dole (typ 20/21/22) Gwint wewnętrzny 2 x 1/2 u góry (typ 10) Możliwe jest podłączanie od dołu i od góry. Zasilanie zawsze z lewej strony, powrót zawsze z prawej strony. Podłączenie środkowe 50 mm umożliwia zamontowanie bloku zaworowego. Warunki eksploatacji Maks. temperatura robocza 110ºC, maks. ciśnienie robocze 10bar (ciśnienie próbne 13 bar) Zakres dostawy Z uchwytami mocującymi, zagruntowanymi i lakierowanymi proszkowo. Osłony boczne. Zestaw montażowy (konsole ścienne krótkie, śruby, kołki rozporowe, zabezpieczenia przed zrzuceniem, klipsy izolujące, korki zaślepiający i odpowietrzający, uchwyt dystansowy) zestaw dostarczany bez dopłaty. Mocowanie 4 uchwyty mocujące na tylnej stronie grzejnika. Prosty i szybki montaż przy użyciu konsoli ściennych wchodzących standardowo w zakres dostawy. Możliwość wyregulowania grzejnika w poziomie i pionie. Lakierowanie Biel Kermi (RAL 9016) Możliwe jest także lakierowanie w innych kolorach z palety kolorów Kermi. 16 Grzejniki płytowe Kermi therm-x2

19 Grzejniki płytowe Kermi therm-x2 17

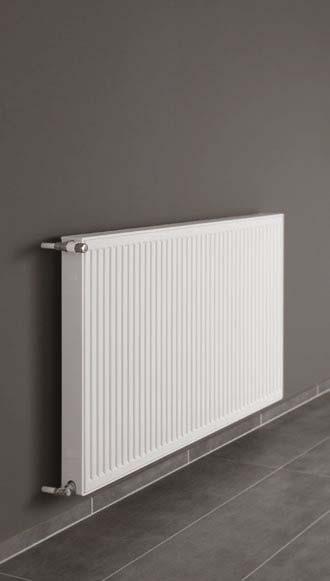

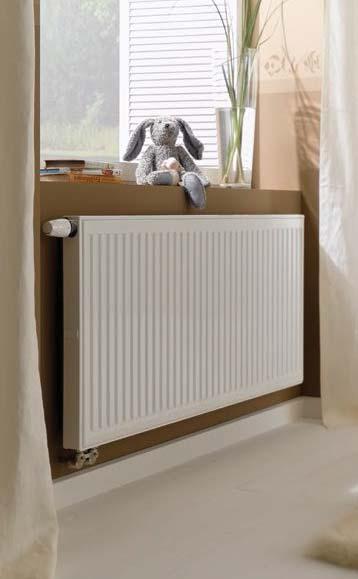

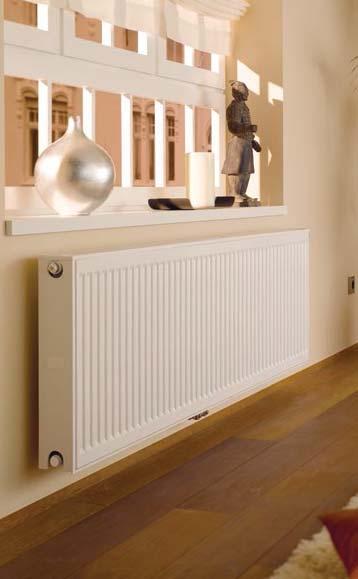

20 Wiersz nagłówka therm-x2 Profil Uniwersalna technika grzewcza o gwarantowanej jakości. W Z energooszczędną technologią x2 W Charakterystyczny profilowany wygląd W Obszerne spektrum rozmiarów i kol orów W Idealne do nowych budynków i renowacji W Seryjnie dostarczane wraz z osłonami bocznymi i górną 18 Grzejniki płytowe Kermi therm-x2

21 therm-x2 Profil-K / -V / -VM Opis ogólny therm-x2 Profil-K therm-x2 Profil-V / -VM 05 Grzejniki profilowane Zakres dostawy W Grzejniki profilowane Kermi therm-x2 z uchwytami mocującymi (oprócz wys. 200), zagruntowane i lakierowane proszkowo W Osłona górna i boczna, z wyjątkiem typu 10 (osłony można demontować) W Zestaw montażowy bez dopłaty (oprócz wys. 200) W Grzejniki profilowane kompaktowe therm-x2: typ dodatkowo z wkładką rozdzielającą therm-x2 (oprócz wys. 200) Mocowanie W 4 uchwyty mocujące na tylnej stronie grzejnika do długości grz mm i 6 uchwytów od długości 1800 mm (wys. 200 bez uchwytów mocujących) W Zestaw montażowy zapewnia duże możliwości regulacji grzejnika w poziomie i w pionie Lakierowanie W Wysokiej jakości lakier dwuwarstwowy, nieemitujący szkodliwych substancji i eko logiczny, bez zacieków W Zgodne z normą DIN FWA: grzejniki są odtłuszczane, fosfatyzowane, gruntowane zanurz eniowo (ETL) i pokrywane proszkowo (EPS) W Standardowo: kolor biel Kermi (RAL 9016) W Lakierowanie barwne wg palety Kermi W Wykonanie ocynkowane na życzenie klienta Opakowanie W Gotowy do montażu grzejnik jest opakowany w karton i zafoliowany W Opakowanie zabezpieczające przed uszkodzeniami na placu budowy, tj. przed przystąpieniem do montażu nie trzeba zdejmować opakowania Podłączenie W Grzejnik kompaktowy therm-x2 profilowany: gwint wewnętrzny 4 x G 1/2 W Grzejnik zaworowy therm-x2 profilowany: gwint zewnętrzny 2 x G 3/4 ; standardowo podłączenie z prawej strony na dole, na zapytanie po lewej na dole bez dopłaty; gwint wewnętrzny boczny 3 x G 1/2 W Profilowany grzejnik zaworowy therm-x2 z podłączeniem środkowym: 2 x gwint zewnętrzny G 3/4 podłączenie środkowe dolne, zawór standardowo z prawej strony. Na zapytanie zawór z lewej strony (bez dopłaty). Zasilanie znajduje się zawsze po lewej stronie, niezależnie od pozycji zaworu. We wszystkich grzejnikach kilkupłytowych odległość podłączenia od ściany jest jednakowa. W Wys. 200 bez x2 INSIDE Dodatkowo w przypadku grzejników zaworowych: W Wbudowana wkładka zaworowa z fabrycznie ustawioną wartością k v W Wbudowane i uszczelnione korki zaślepiający i odpowietrzający Jakość W Testowana wg standardu RAL W Wszystkie grzejniki poddawane są próbie szczelności W Ciśnienie próbne: 13 bar W Maksymalne ciśnienie robocze: 10 bar W Maks. temperatura robocza: 110 C W Certyfikacja wg normy DIN EN ISO 9001:2008 Wskazówka: Należy przestrzegać warunków eksploatacji instalacji centralnego ogrzewania oraz jako ści wody VDI 2035, jak również odpowiednich przepisów i wskazówek producenta doty czących montażu. Grzejniki płytowe Kermi therm-x2 19

22 therm-x2 Profil-K / -V / -VM Masa, pojemność wodna Typ 10 Typ 11 Typ 12 Wysokość w mm Długość w mm kg 2,74 3,40 4,06 4,72 5,71 6,70 4,31 5,52 6,73 7,95 9,77 11,59 5,67 7,36 9,05 10,74 13,27 15, l 0,68 0,86 1,03 1,21 1,47 1,73 0,68 0,86 1,03 1,21 1,47 1,73 1,36 1,71 2,06 2,41 2,93 3, kg 3,24 4,06 4,89 5,71 6,95 8,18 5,13 6,64 8,14 9,65 11,91 14,17 6,86 8,95 11,05 13,14 16,29 19,43 l 0,86 1,07 1,29 1,51 1,84 2,17 0,86 1,07 1,29 1,51 1,84 2,17 1,71 2,15 2,58 3,02 3,68 4, kg 3,74 4,72 5,71 6,70 8,18 9,67 5,91 7,70 9,50 11,30 14,00 16,70 8,04 10,54 13,04 15,55 19,30 23,05 l 1,03 1,29 1,55 1,82 2,21 2,60 1,03 1,29 1,55 1,82 2,21 2,60 2,06 2,58 3,11 3,63 4,42 5, kg 4,23 5,38 6,54 7,69 9,42 11,15 6,67 8,76 10,85 12,95 16,09 19,22 9,22 12,13 15,04 17,95 22,32 26,68 l 1,20 1,51 1,82 2,12 2,58 3,04 1,20 1,51 1,82 2,12 2,58 3,04 2,41 3,02 3,63 4,24 5,16 6, kg 4,73 6,05 7,36 8,68 10,66 12,64 7,49 9,88 12,26 14,65 18,23 21,81 10,40 13,72 17,04 20,35 25,33 30,31 l 1,38 1,73 2,08 2,43 2,95 3,48 1,38 1,73 2,08 2,43 2,95 3,48 2,76 3,46 4,16 4,85 5,90 6, kg 5,22 6,71 8,19 9,67 11,90 14,12 8,32 11,00 13,68 16,35 20,37 24,39 11,58 15,31 19,03 22,76 28,35 33,93 l 1,55 1,95 2,34 2,73 3,32 3,91 1,55 1,95 2,34 2,73 3,32 3,91 3,11 3,89 4,68 5,47 6,64 7, kg 5,72 7,37 9,02 10,66 13,14 15,61 9,14 12,11 15,09 18,06 22,51 26,97 12,82 16,95 21,08 25,21 31,41 37,61 l 1,73 2,16 2,60 3,04 3,69 4,35 1,73 2,16 2,60 3,04 3,69 4,35 3,46 4,33 5,20 6,08 7,39 8, kg 6,22 8,03 9,84 11,65 14,37 17,09 9,97 13,23 16,50 19,76 24,66 29,55 14,00 18,54 23,08 27,62 34,43 41,24 l 1,90 2,38 2,86 3,34 4,06 4,79 1,90 2,38 2,86 3,34 4,06 4,79 3,80 4,77 5,73 6,69 8,13 9, kg 6,71 8,69 10,67 12,64 15,61 18,58 10,79 14,35 17,91 21,46 26,80 32,14 15,18 20,13 25,08 30,02 37,44 44,86 l 2,08 2,60 3,13 3,65 4,44 5,22 2,08 2,60 3,13 3,65 4,44 5,22 4,15 5,20 6,25 7,30 8,87 10, kg 7,21 9,35 11,49 13,63 16,85 20,06 11,62 15,47 19,32 23,17 28,94 34,72 16,36 21,72 27,07 32,43 40,46 48,49 l 2,25 2,82 3,39 3,96 4,81 5,66 2,25 2,82 3,39 3,96 4,81 5,66 4,50 5,64 6,77 7,91 9,61 11, kg 7,70 10,01 12,32 14,62 18,09 21,55 12,44 16,58 20,73 24,87 31,09 37,30 17,60 23,36 29,12 34,88 43,53 52,17 l 2,43 3,04 3,65 4,26 5,18 6,10 2,43 3,04 3,65 4,26 5,18 6,10 4,85 6,08 7,30 8,52 10,36 12, kg 8,70 11,33 13,97 16,61 20,56 24,52 14,18 18,91 23,64 28,37 35,47 42,56 20,01 26,59 33,17 39,74 49,61 59,47 l 2,78 3,47 4,17 4,87 5,92 6,97 2,78 3,47 4,17 4,87 5,92 6,97 5,55 6,95 8,35 9,74 11,84 13, kg 9,78 12,74 15,71 18,68 23,13 27,58 15,94 21,26 26,57 31,89 39,86 47,84 22,47 29,86 37,25 44,64 55,73 66,82 l 3,12 3,91 4,70 5,48 6,66 7,84 3,12 3,91 4,70 5,48 6,66 7,84 6,25 7,82 9,39 10,97 13,32 15, kg 10,77 14,07 17,36 20,66 25,60 30,55 17,59 23,49 29,39 35,30 44,15 53,00 24,83 33,04 41,24 49,45 61,76 74,07 l 3,47 4,35 5,22 6,09 7,40 8,71 3,47 4,35 5,22 6,09 7,40 8,71 6,95 8,69 10,44 12,19 14,81 17, kg 12,26 16,05 19,84 23,63 29,31 35,00 20,06 26,84 33,63 40,41 50,58 60,75 28,37 37,80 47,23 56,66 70,81 84,95 l 4,00 5,00 6,01 7,01 8,52 10,02 4,00 5,00 6,01 7,01 8,52 10,02 7,99 10,00 12,01 14,02 17,03 20, kg 13,75 18,03 22,32 26,60 33,03 39,45 22,54 30,20 37,86 45,52 57,00 68,49 31,97 42,62 53,27 63,93 79,90 95,88 l 4,52 5,66 6,79 7,93 9,63 11,33 4,52 5,66 6,79 7,93 9,63 11,33 9,04 11,31 13,58 15,85 19,26 22,67 kg 15,73 20,67 25,62 30,56 37,98 45,39 25,83 34,67 43,50 52,33 65,58 78,82 36,75 49,03 61,31 73,59 92,02 110, l 5,22 6,53 7,84 9,15 11,11 13,08 5,22 6,53 7,84 9,15 11,11 13,08 10,44 13,06 15,68 18,30 22,23 26,16 Wskazówka: W przypadku grzejnika therm-x2 Profil-VM zakres dostępnych długości jest ograniczony, patrz Cennik grzejników płytowych. 20 Grzejniki płytowe Kermi therm-x2

23 Typ 22 Typ * * Wysokość w mm 6,63 8,65 10,67 12,69 15,72 18,74 9,82 12,84 15,87 18,89 23,43 27,97 kg Długość w mm 1,36 1,71 2,06 2,41 2,93 3,46 2,04 2,57 3,09 3,62 4,40 5,19 l 400 7,98 10,49 12,99 15,50 19,25 23,01 11,84 15,60 19,35 23,11 28,74 34,37 kg 1,71 2,15 2,58 3,02 3,68 4,33 2,57 3,22 3,88 4,53 5,51 6,50 l 500 6,57 9,33 12,32 15,31 18,31 22,79 27,28 9,81 13,86 18,35 22,83 27,32 34,05 40,77 kg 1,54 2,06 2,58 3,11 3,63 4,42 5,20 2,30 3,09 3,88 4,66 5,45 6,63 7,81 l 600 7,54 10,68 14,16 17,64 21,11 26,33 31,55 11,26 15,88 21,10 26,32 31,53 39,35 47,18 kg 1,80 2,41 3,02 3,63 4,24 5,16 6,08 2,70 3,61 4,53 5,45 6,37 7,74 9,12 l 700 8,51 12,03 15,99 19,96 23,92 29,87 35,82 12,72 17,91 23,85 29,80 35,74 44,66 53,58 kg 2,06 2,76 3,46 4,16 4,85 5,90 6,95 3,09 4,14 5,19 6,23 7,28 8,85 10,43 l 800 9,48 13,38 17,83 22,28 26,73 33,41 40,09 14,18 19,93 26,60 33,28 39,95 49,97 59,98 kg 2,32 3,11 3,89 4,68 5,47 6,64 7,82 3,48 4,66 5,84 7,02 8,20 9,97 11,74 l ,55 14,82 19,76 24,70 29,63 37,04 44,45 15,79 22,10 29,51 36,91 44,32 55,43 66,53 kg 2,58 3,46 4,33 5,20 6,08 7,39 8,70 3,87 5,18 6,49 7,80 9,12 11,08 13,05 l ,52 16,17 21,59 27,02 32,44 40,58 48,72 17,25 24,13 32,26 40,40 48,53 60,73 72,94 kg 2,84 3,80 4,77 5,73 6,69 8,13 9,57 4,27 5,71 7,15 8,59 10,03 12,19 14,36 l ,50 17,52 23,43 29,34 35,25 44,12 52,99 18,77 26,21 35,08 43,94 52,81 66,11 79,40 kg 3,11 4,15 5,20 6,25 7,30 8,87 10,44 4,66 6,23 7,80 9,38 10,95 13,31 15,67 l ,47 18,87 25,26 31,66 38,06 47,66 57,25 20,10 28,11 37,70 47,29 56,89 71,28 85,67 kg 3,37 4,50 5,64 6,77 7,91 9,61 11,32 5,05 6,75 8,46 10,16 11,87 14,42 16,98 l ,54 20,31 27,19 34,08 40,96 51,29 61,62 21,78 30,34 40,67 50,99 61,32 76,80 92,29 kg 3,63 4,85 6,08 7,30 8,52 10,36 12,19 5,44 7,28 9,11 10,95 12,78 15,53 18,29 l ,57 23,10 30,96 38,81 46,67 58,46 70,24 24,85 34,54 46,32 58,11 69,89 87,57 105,25 kg 4,15 5,55 6,95 8,35 9,74 11,84 13,94 6,23 8,33 10,42 12,52 14,61 17,76 20,90 l ,52 25,89 34,72 43,55 52,38 65,63 78,87 27,76 38,68 51,92 65,16 78,41 98,27 118,14 kg 4,68 6,25 7,82 9,39 10,97 13,32 15,68 7,01 9,37 11,73 14,09 16,45 19,99 23,52 l ,47 28,59 38,39 48,19 58,00 72,70 87,41 30,68 42,72 57,42 72,13 86,83 108,89 130,95 kg 5,20 6,95 8,69 10,44 12,19 14,81 17,43 7,80 10,42 13,04 15,66 18,28 22,21 26,14 l ,39 32,63 43,90 55,16 66,42 83,32 100,22 35,06 48,79 65,68 82,58 99,47 124,81 150,15 kg 5,98 7,99 10,00 12,01 14,02 17,03 20,05 8,98 11,99 15,00 18,02 21,03 25,55 30,07 l ,40 36,77 49,50 62,22 74,94 94,03 113,12 39,59 55,01 74,09 93,17 112,26 140,88 169,51 kg 6,77 9,04 11,31 13,58 15,85 19,26 22,67 10,15 13,56 16,97 20,37 23,78 28,89 34,00 l ,39 42,26 56,93 71,60 86,27 108,28 130,28 45,57 63,25 85,25 107,25 129,26 162,26 195,27 kg ,82 10,44 13,06 15,68 18,30 22,23 26,16 11,72 15,65 19,59 23,52 27,45 33,34 39,24 l * bez technologii x2 INSIDE, tylko w wykonaniu Profil-K i Profil-V Masa w kilogramach = kg Pojemność wodna w litrach = l Masa w przypadku therm-x2 Profil-V/-VM dodatkowo: 0,5 kg Grzejniki profilowane Grzejniki płytowe Kermi therm-x2 21

24 therm-x2 Profil-K / -V / -VM Założenia projektowe grzejników Zarejestrowane parametry mocy cieplnych therm-x2 Profil-K / therm-x2 Profil-V / Profil-VM Typ 10 Typ 11 Typ 12 Typ 22 Typ 33 Wysokość w mm φ SL W/m n φ SL W/m n φ SL W/m n φ SL W/m n φ SL W/m n , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3068 udział promieniowania 50 % 35 % 30 % 30 % 20 % φ SL n = nominalna moc cieplna grzejnika o długości 1 m wg PN EN 442 przy temperaturze zasilania t 1 = 75 C, temperaturze powrotu t 2 = 65 C i temperaturze otoczenia t T = 20 C = wykładnik charakterystyki grzejnika w pomieszczeniu Nominalne moce cieplne poszczególnych wielkości grzejników podane w tabelach wyznaczono na podstawie zarejestrowanych mocy cieplnych przypadających na 1 metr długości grzejnika. SL = SL x Grzejniki płytowe Kermi therm-x2

25 therm-x2 Profil-K / -V / -VM Nominalna moc cieplna w watach Temperatura pomieszczenia 20 C Temperatura wody grzewczej 75/65 C Wysokość w mm 200* Typ Długość w mm W / m 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C * bez technologii x2 INSIDE, tylko w wykonaniu Profil-K i Profil-V Grzejniki profilowane Wysokość w mm Typ Długość w mm W / m 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C Wskazówka: W przypadku grzejnika therm-x2 Profil-VM zakres dostępnych długości jest ograniczony, patrz Cennik grzejników płytowych. Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakte rystyki grzejników znajdą Państwo w dziale Założenia projektowe grzejników / współczynniki korekcyjne patrz strona 144 / 145. Grzejniki płytowe Kermi therm-x2 23

26 therm-x2 Profil-K / -V / -VM Moc cieplna w watach na metr grzejnika Wysokość w mm 200* Temperatura Typ otoczenia w watach na metr 70/55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C * bez technologii x2 INSIDE, tylko w wykonaniu Profil-K i Profil-V Wysokość w mm Temperatura Typ otoczenia w watach na metr 70/55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C Wskazówka: W przypadku grzejnika therm-x2 Profil-VM zakres dostępnych długości jest ograniczony, patrz cennik grzejników płytowych. Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakterystyki grzejników znajdą Państwo w tabeli Zarejestrowane dane mocy na stronie Grzejniki płytowe Kermi therm-x2

27 therm-x2 Profil-K / -V / -VM Nastawa wstępna wartości kv Typ 10 Typ 11 Typ 12 Wysokość w mm Długość w mm Fabryczna nastawa wstępna k v 400 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 500 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 5,5* 5,5* 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 2,5 5,5* 5,5* 5,5* 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 2,5 5,5* 5,5* 2,5 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 5,5* 2,5 2,5 2,5 5,5* 2,5 2,5 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2,5 2,5 5,5* 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 2,5 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 2,5 5,5* 2,5 2,5 2,5 2,5 4,5 2,5 2,5 2,5 2,5 4,5 4, ,5* 5,5* 5,5* 2,5 2,5 2,5 5,5* 2,5 2,5 2,5 2,5 4,5 2,5 2,5 2,5 2,5 4,5 4, ,5* 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 4,5 2,5 2,5 2,5 4,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 4,5 2,5 2,5 2,5 4,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 4,5 6 2,5 2,5 4,5 4, ,5* 2,5 2,5 2,5 2,5 4,5 2,5 2,5 4,5 4,5 4,5 6 2,5 4,5 4, ,5* 2,5 2,5 2,5 2,5 4,5 2,5 2,5 4,5 4, ,5 4,5 4, ,5 2,5 2,5 2,5 4,5 4,5 2,5 4,5 4, ,5 4, ,5 2,5 2,5 4,5 4,5 6 2,5 4, , ,5 2,5 4,5 4, ,5 4, * zawór precyzyjnej regulacji V3K F Grzejniki profilowane Typ 22 Typ 33 Wysokość w mm 200** ** Długość w mm Fabryczna nastawa wstępna k v 400 5,5* 5,5* 5,5* 5,5* 2,5 2,5 5,5* 2,5 2,5 2,5 2,5 2, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 5,5* 2,5 2,5 2,5 2,5 4,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 4,5 2,5 2,5 2,5 2,5 4,5 4, ,5* 2,5 2,5 2,5 2,5 4,5 4,5 2,5 2,5 2,5 4,5 4, ,5* 2,5 2,5 2,5 2,5 4,5 4,5 2,5 2,5 4,5 4, ,5* 2,5 2,5 2,5 4,5 4,5 6 2,5 2,5 4,5 4, ,5 2,5 2,5 4,5 4, ,5 2,5 4, ,5 2,5 2,5 4,5 4, ,5 4,5 4, ,5 2,5 4,5 4, ,5 4, ,5 2,5 4,5 4, ,5 4, ,5 4,5 4, ,5 4, ,5 4, , ,5 4, , , , , * zawór precyzyjnej regulacji V3K F ** bez technologii x2 INSIDE, tylko w wykonaniu Profil-K i Profil-V Uwaga! System dwururowy: grzejniki zaworowe Kermi wyposażone są fabrycznie we wkładkę zaworową nastawioną wstępnie na odpowiednią moc grzejników. Przyporządkowanie wartości k v nastę puje wg parametrów 70/55/20 C i różnicy ciśnień równej 100 mbar. Przy takim samym strumieniu masy wody możliwe są również inne temperatury zasilania i powrotu, które mają taką samą charakterystykę na wykresie strat ciśnienia. Wartości param etrów hydraulicznych pozostają wówczas zawsze na niezmiennym poziomie. System jednorurowy: jeśli grzejniki zaworowe są montowane w systemie jednorurowym, należy ustawić wkładkę zaworową w pozycji 8. Oznaczenie na zaworze Nastawa Kolor Wartość k v 2K V3K F 5,5 Żółty 0,13 V3K S 2,5 Biały 0,27 4,5 Czerwony 0,42 6 Czarny 0,57 8 Niebieski 0,75 Grzejniki płytowe Kermi therm-x2 25

28 therm-x2 Profil higieniczny. Do pomieszczeń o wysokich wymaganiach higienicznych. W Z energooszczędną technologią x2 W Charakterystyczny profilowany wygląd W Obszerne spektrum rozmiarów i kol orów W Idealne do nowych budynków i renowacji W Bez konwektorów W Ułatwione czyszczenie W Do pomieszczeń o szczególnie wysokich wymaganiach sanitarnych 26 Grzejniki płytowe Kermi therm-x2

29 therm-x2 Profil-K / -V higieniczny Opis ogólny therm-x2 Profil K / V higieniczny 05 Grzejniki profilowane Zakres dostawy W Grzejniki higieniczne Kermi therm-x2 profilowane z uchwytami mocującymi, zgruntowane i lakierowane proszkowo W Dołączony zestaw montażowy bez dopłaty W Grzejniki profilowane kompaktowe higieniczne therm-x2: typ dodatkowo z wkładką rozdzielającą therm-x2 Mocowanie W 4 uchwyty mocujace na tylnej stronie grzejnika, przy dł. do 1600 mm i 6 uchwytami od długości 1800 mm W Zestaw montażowy zapewnia duże możliwości regulacji grzejnika w poziomie i w pionie Lakierowanie W Wysokiej jakości lakier dwuwarstwowy, nieemitujący szkodliwych substancji i eko logiczny, bez zacieków W Zgodne z normą DIN FWA: grzejniki są odtłuszczane, fosfatyzowane, gruntowane zanurz eniowo (ETL) i pokrywane proszkowo (EPS) W Standardowo: kolor biel Kermi (RAL 9016) W Lakierowanie barwne wg palety Kermi W Wykonanie ocynkowane na życzenie klienta Jakość W Testowana wg standardu RAL W Wszystkie grzejniki poddawane są próbie szczelności W Ciśnienie próbne: 13 bar W Maksymalne ciśnienie robocze: 10 bar W Maks. temperatura robocza: 110 C W Certyfikacja wg normy DIN EN ISO 9001:2008 Opakowanie W Gotowy do montażu grzejnik jest opakowany w karton i zafoliowany W Opakowanie zabezpieczające przed uszkodzeniami na placu budowy, tj. przed przystąpieniem do montażu nie trzeba zdejmować opakowania Podłączenie W Kompaktowy grzejnik higieniczny therm-x2 Profil: gwint wewnętrzny 4 x G 1/2 W zaworowy grzejnik higieniczny therm-x2 Profil: gwint zewnętrzny 2 x G 3/4 ; standardowo podłączenie z prawej strony na dole, Na życzenie przyłącze możne znajdować się z lewej strony bez dopłaty. Gwint wewnętrzny boczny 3 x G 1/2 Dodatkowo w przypadku grzejników zaworowych: W Wbudowana wkładka zaworowa z fabrycznie ustawioną wartością k v W Wbudowane i uszczelnione korki zaślepiający i odpowietrzający Certyfikat higieniczny W Brak konwektora ułatwia czyszczenie grzejników W Grzejniki higieniczne odpowiadają wysokim wymaganiom sanitarnym i mogą być stosowane w miejscach takich jak szpitale, przychodnie, żłobki Wskazówka: Należy przestrzegać warunków eksploatacji instalacji centralnego ogrzewania oraz jako ści wody VDI 2035, jak również odpowiednich przepisów i wskazówek producenta doty czących montażu. Grzejniki płytowe Kermi therm-x2 27

30 therm-x2 Profil-K / -V higieniczny Masa, pojemność wodna Wysokość w mm Typ Długość w mm kg 2,74 4,94 7,29 3,40 6,26 9,27 4,06 7,58 11, l 0,68 1,36 2,04 0,86 1,71 2,57 1,03 2,06 3, kg 3,24 5,93 8,78 4,06 7,58 11,25 4,89 9,23 13,72 l 0,86 1,71 2,57 1,07 2,15 3,22 1,29 2,58 3, kg 3,74 6,93 10,26 4,72 8,90 13,23 5,71 10,88 16,20 l 1,03 2,06 3,09 1,29 2,58 3,88 1,55 3,11 4, kg 4,23 7,92 11,75 5,38 10,22 15,21 6,54 12,53 18,67 l 1,20 2,41 3,61 1,51 3,02 4,53 1,82 3,63 5, kg 4,73 8,91 13,24 6,05 11,55 17,20 7,36 14,18 21,15 l 1,38 2,76 4,14 1,73 3,46 5,19 2,08 4,16 6, kg 5,22 9,90 14,73 6,71 12,87 19,18 8,19 15,83 23,63 l 1,55 3,11 4,66 1,95 3,89 5,84 2,34 4,68 7, kg 5,72 10,99 16,37 7,37 14,28 21,31 9,02 17,58 26,26 l 1,73 3,46 5,18 2,16 4,33 6,49 2,60 5,20 7, kg 6,22 11,98 17,86 8,03 15,60 23,29 9,84 19,23 28,73 l 1,90 3,80 5,71 2,38 4,77 7,15 2,86 5,73 8, kg 6,71 12,97 19,34 8,69 16,93 25,28 10,67 20,88 31,21 l 2,08 4,15 6,23 2,60 5,20 7,80 3,13 6,25 9, kg 7,21 13,96 20,83 9,35 18,25 27,26 11,49 22,53 33,69 l 2,25 4,50 6,75 2,82 5,64 8,46 3,39 6,77 10, kg 7,70 15,05 22,47 10,01 19,66 29,39 12,32 24,28 36,32 l 2,43 4,85 7,28 3,04 6,08 9,11 3,65 7,30 10, kg 8,70 17,12 25,60 11,33 22,40 33,51 13,97 27,67 41,42 l 2,78 5,55 8,33 3,47 6,95 10,42 4,17 8,35 12, kg 9,78 19,20 28,67 12,74 25,13 37,57 15,71 31,06 46,46 l 3,12 6,25 9,37 3,91 7,82 11,73 4,70 9,39 14, kg 10,77 21,18 31,64 14,07 27,78 41,53 17,36 34,37 51,42 l 3,47 6,95 10,42 4,35 8,69 13,04 5,22 10,44 15, kg 12,26 24,16 36,11 16,05 31,74 47,48 19,84 39,32 58,85 l 4,00 7,99 11,99 5,00 10,00 15,00 6,01 12,01 18, kg 13,75 27,23 40,72 18,03 35,80 53,58 22,32 44,37 66,43 l 4,52 9,04 13,56 5,66 11,31 16,97 6,79 13,58 20,37 kg 15,73 31,29 46,83 20,67 41,18 61,66 25,62 51,07 76, l 5,22 10,44 15,65 6,53 13,06 19,59 7,84 15,68 23,52 28 Grzejniki płytowe Kermi therm-x2

31 Wysokość w mm Typ 4,72 8,90 13,22 6,70 12,85 19,15 kg Długość w mm 1,21 2,41 3,62 1,73 3,46 5,19 l 400 5,71 10,88 16,19 8,18 15,82 23,61 kg 1,51 3,02 4,53 2,17 4,33 6,50 l 500 6,70 12,86 19,16 9,67 18,79 28,06 kg 1,82 3,63 5,45 2,60 5,20 7,81 l 600 7,69 14,84 22,13 11,15 21,76 32,52 kg 2,12 4,24 6,37 3,04 6,08 9,12 l 700 8,68 16,82 25,11 12,64 24,73 36,97 kg 2,43 4,85 7,28 3,48 6,95 10,43 l 800 9,67 18,80 28,08 14,12 27,70 41,43 kg 2,73 5,47 8,20 3,91 7,82 11,74 l ,66 20,87 31,20 15,61 30,76 46,03 kg 3,04 6,08 9,12 4,35 8,70 13,05 l ,65 22,85 34,17 17,09 33,73 50,49 kg 3,34 6,69 10,03 4,79 9,57 14,36 l ,64 24,84 37,14 18,58 36,70 54,94 kg 3,65 7,30 10,95 5,22 10,44 15,67 l ,63 26,82 40,11 20,06 39,67 59,40 kg 3,96 7,91 11,87 5,66 11,32 16,98 l ,62 28,89 43,24 21,55 42,73 64,00 kg 4,26 8,52 12,78 6,10 12,19 18,29 l ,61 32,94 49,33 24,52 48,77 73,06 kg 4,87 9,74 14,61 6,97 13,94 20,90 l ,68 37,00 55,36 27,58 54,80 82,06 kg 5,48 10,97 16,45 7,84 15,68 23,52 l ,66 40,96 61,31 30,55 60,73 90,97 kg 6,09 12,19 18,28 8,71 17,43 26,14 l ,63 46,90 70,22 35,00 69,64 104,33 kg 7,01 14,02 21,03 10,02 20,05 30,07 l ,60 52,94 79,29 39,45 78,65 117,85 kg 7,93 15,85 23,78 11,33 22,67 34,00 l ,56 60,95 91,32 45,39 90,62 135,82 kg ,15 18,30 27,45 13,08 26,16 39,24 l Masa w kilogramach = kg Pojemność wodna w litrach = l Masa w przypadku therm-x2 Profil-V higieniczny dodatkowo: 0,5kg Grzejniki profilowane Grzejniki płytowe Kermi therm-x2 29

32 therm-x2 Profil-K / -V higieniczny Założenia projektowe Zarejestrowane parametry mocy cieplnych profilowanych grzejników higienicznych therm-x2 Typ 10 Typ 20 Typ 30 Wysokość w mm φ SL W/m n φ SL W/m n φ SL W/m n , , , , , , , , , , , , , , ,28440 udział promieniowania 50 % 45 % 30 % φ SL n = nominalna moc cieplna grzejnika o długości 1 m wg PN EN 442 przy temperaturze zasilania t 1 = 75 C, temperaturze powrotu t 2 = 65 C i temperaturze otoczenia t T = 20 C = wykładnik charakterystyki grzejnika w pomieszczeniu Nominalne moce cieplne poszczególnych wielkości grzejników podane w tabelach wyznaczono na podstawie zarejestrowanych mocy cieplnych przypadających na 1 metr długości grzejnika. SL = SL x Grzejniki płytowe Kermi therm-x2

33 therm-x2 Profil-K / -V higieniczny Nominalna moc cieplna w watach Temperatura pomieszczenia 20 C Temperatura wody grzewczej 75/65 C Wysokość w mm Typ Długość w mm W / m 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C Grzejniki profilowane Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakte rystyki grzejników znajdą Państwo w dziale Założenia projektowe grzejników / współczynniki korekcyjne patrz strona 144 / 145. Grzejniki płytowe Kermi therm-x2 31

34 therm-x2 Profil-K / -V higieniczny Moc cieplna w watach na metr grzejnika Wysokość w mm Temperatura Typ otoczenia w watach na metr 70/55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakterystyki grzejników znajdą Państwo w tabeli Zarejestrowane dane mocy na stronie Grzejniki płytowe Kermi therm-x2

35 therm-x2 Profil-K / -V higieniczny Nastawa wstępna wartości kv Typ 10 Typ 20 Typ 30 Wysokość w mm Długość w mm Fabryczna nastawa wstępna k v 400 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 5,5* 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 2,5 5,5* 2,5 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2,5 5,5* 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 2,5 2,5 2,5 4,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 4,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 4,5 2,5 2,5 4,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 2,5 2,5 4,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 4,5 6 2,5 4,5 4, ,5* 2,5 2,5 2,5 4,5 2,5 2,5 4,5 4,5 8 2,5 4, ,5* 2,5 2,5 2,5 4,5 2,5 2,5 4,5 4,5 8 4,5 4, ,5 2,5 2,5 2,5 4,5 2,5 4,5 4, , ,5 2,5 2,5 4,5 6 2,5 4, ,5 2,5 4,5 4,5 8 4, * zawór precyzyjnej regulacji V3K F Grzejniki profilowane Uwaga! System dwururowy: grzejniki zaworowe Kermi wyposażone są fabrycznie we wkładkę zaworową nastawioną wstępnie na odpowiednią moc grzejników. Przyporządkowanie wartości k v nastę puje wg parametrów 70/55/20 C i różnicy ciśnień równej 100 mbar. Przy takim samym strumieniu masy wody możliwe są również inne temperatury zasilania i powrotu, które mają taką samą charakterystykę na wykresie strat ciśnienia. Wartości param etrów hydraulicznych pozostają wówczas zawsze na niezmiennym poziomie. System jednorurowy: jeśli grzejniki zaworowe są montowane w systemie jednorurowym, należy ustawić wkładkę zaworową w pozycji 8. Oznaczenie na zaworze Nastawa Kolor Wartość k v 2K V3K F 5,5 Żółty 0,13 V3K S 2,5 Biały 0,27 4,5 Czerwony 0,42 6 Czarny 0,57 8 Niebieski 0,75 Grzejniki płytowe Kermi therm-x2 33

36 therm-x2 Profil-K grzejnik modernizacyjny. Prosty pomysł na modernizację. W Szybką wymianę grzejników umożliwia rozstaw przyłączy dokładnie pasujący do starych grzejników żeliwnych. W Szybko, czysto, efektywnie. W Szybka i prosta wymiana bez konieczności użycia specjalnych narzędzi. W Rozstaw przyłączy 500, 900 mm. 34 Grzejniki płytowe Kermi therm-x2

37 therm-x2 Grzejnik modernizacyjny profilowany kompaktowy Opis ogólny therm-x2 Wymiana grzejników profilowanych kompaktowych 05 Grzejniki profilowane Zakres dostawy W Grzejnik kompaktowy Kermi therm-x2 Profil w wersji modern izacyjnej o identycznym rozsta wie przyłączy jak w grzejnikach stalowych i żeliwnych wg DIN 4703 W Z uchwytami mocującymi, zagruntowanymi i lakierowanymi proszkowo W Osłony górna i boczne (można je zdemontować w celu wyczyszczenia) W Dołączony zestaw montażowy bez dopłaty W Wkładka rozdzielająca therm-x2 Mocowanie W 4 uchwyty mocujace na tylnej stronie grzejnika, przy dł. do 1600 mm i 6 uchwytami od długości 1800 mm W Łatwy i szybki montaż dzięki zestawom montażowym wchodzącym standardowo w zakres dostawy W Zestaw montażowy zapewnia duże możliwości regulacji grzejnika w poziomie i w pionie Jakość W Testowana wg standardu RAL W Wszystkie grzejniki poddawane są próbie szczelności W Ciśnienie próbne: 13 bar W Maksymalne ciśnienie robocze: 10 bar W Maks. temperatura robocza: 110 C W Certyfikacja wg normy DIN EN ISO 9001:2008 Opakowanie W Gotowy do montażu grzejnik jest opakowany w karton i zafoliowany W Opakowanie zabezpieczające przed uszkodzeniami na placu budowy, tj. przed przystąpieniem do montażu nie trzeba zdejmować opakowania Podłączenie W Gwint wewnętrzny 4 x G 1/2 W Rozstaw przyłączy 500, 900 mm Lakierowanie W Wysokiej jakości lakier dwuwarstwowy, nieemitujący szkodliwych substancji i eko logiczny, bez zacieków W Zgodne z normą DIN FWA: grzejniki są odtłuszczane, fosfatyzowane, gruntowane zanurz eniowo (ETL) i pokrywane proszkowo (EPS) W Standardowo: kolor biel Kermi (RAL 9016) W Lakierowanie barwne wg palety Kermi W Wykonanie ocynkowane na życzenie klienta Wskazówka: Należy przestrzegać warunków eksploatacji instalacji centralnego ogrzewania oraz jako ści wody VDI 2035, jak również odpowiednich przepisów i wskazówek producenta doty czących montażu. Grzejniki płytowe Kermi therm-x2 35

38 therm-x2 Profil-K grzejnik modernizacyjny Masa, pojemność wodna Typ 12 Typ 22 Typ 33 Wysokość w mm Długość w mm kg 9,81 16,56 11,45 19,52 17,03 29, l 2,25 3,65 2,25 3,65 3,37 5, kg 11,98 20,36 13,95 23,97 20,78 35,80 l 2,82 4,57 2,82 4,57 4,23 6, kg 14,15 24,16 16,45 28,41 24,53 42,47 l 3,39 5,49 3,39 5,49 5,09 8, kg 16,33 27,97 18,94 32,86 28,28 49,14 l 3,96 6,41 3,96 6,41 5,94 9, kg 18,50 31,77 21,44 37,30 32,02 55,81 l 4,53 7,33 4,53 7,33 6,80 10, kg 20,67 35,57 23,94 41,75 35,77 62,47 l 5,10 8,25 5,10 8,25 7,66 12, kg 22,90 39,43 26,54 46,29 39,67 69,29 l 5,67 9,17 5,67 9,17 8,51 13, kg 25,07 43,23 29,04 50,73 43,42 75,96 l 6,25 10,09 6,25 10,09 9,37 15, kg 27,25 47,04 31,53 55,18 47,23 82,69 l 6,82 11,01 6,82 11,01 10,23 16, kg 29,42 50,84 34,03 59,63 50,85 89,23 l 7,39 11,93 7,39 11,93 11,08 17, kg 31,65 54,70 36,63 64,16 54,82 96,11 l 7,96 12,85 7,96 12,85 11,94 19, kg 36,05 62,36 41,72 73,15 62,46 109,60 l 9,10 14,69 9,10 14,69 13,65 22, kg 40,49 70,05 46,81 82,13 70,05 123,03 l 10,24 16,53 10,24 16,53 15,36 24, kg 44,83 77,66 51,81 91,02 77,55 136,36 l 11,38 18,37 11,38 18,37 17,08 27, kg 51,36 89,07 59,31 104,36 88,79 156,37 l 13,10 21,13 13,10 21,13 19,65 31, kg 57,93 100,54 66,90 117,79 100,19 176,52 l 14,81 23,89 14,81 23,89 22,21 35,84 kg 66,68 115,80 76,99 135,67 115,33 203, l 17,09 27,58 17,09 27,58 25,64 41,36 Masa w kilogramach = kg Pojemność wodna w litrach = l Rozstaw przyłączy 350 mm (wysokość zabudowy 400 mm) zob. tabela dot. profilowanych grzejników kompaktowych 36 Grzejniki płytowe Kermi therm-x2

39 therm-x2 Profil-K grzejnik modernizacyjny Założenia projektowe grzejników Zarejestrowane parametry mocy cieplnych grzejników modernizacyjnych therm-x2 Profil-K Typ 12 Typ 22 Typ 33 Wysokość w mm φ SL W/m n φ SL W/m n φ SL W/m n Grzejniki profilowane , , , , , ,2969 udział promieniowania 30 % 30 % 20 % φ SL n = nominalna moc cieplna grzejnika o długości 1 m wg PN EN 442 przy temperaturze zasilania t 1 = 75 C, temperaturze powrotu t 2 = 65 C i temperaturze otoczenia t T = 20 C = wykładnik charakterystyki grzejnika w pomieszczeniu Nominalne moce cieplne poszczególnych wielkości grzejników podane w tabelach wyznaczono na podstawie zarejestrowanych mocy cieplnych przypadających na 1 metr długości grzejnika. SL = SL x 05 Grzejniki płytowe Kermi therm-x2 37

40 therm-x2 Profil-K grzejnik modernizacyjny Nominalna moc cieplna w watach Temperatura pomieszczenia 20 C Temperatura wody grzewczej 75/65 C Wysokość w mm Typ Długość w mm W / m 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C Rozstaw przyłączy 350 mm (wysokość zabudowy 400 mm) zob. tabela dot. profilowanych grzejników kompaktowych Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakte rystyki grzejników znajdą Państwo w dziale Założenia projektowe grzejników / współczynniki korekcyjne patrz strona 144 / Grzejniki płytowe Kermi therm-x2

41 therm-x2 Profil-K grzejnik modernizacyjny Moc cieplna w watach liczona na 1 metr grzejnika Wysokość w mm Temperatura Typ otoczenia w watach na metr 70/55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C Rozstaw przyłączy 350 mm (wysokość zabudowy 400 mm) zob. tabela dot. profilowanych grzejników kompaktowych Grzejniki profilowane Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakterystyki grzejników znajdą Państwo w tabeli Zarejestrowane dane mocy na stronie 37. Grzejniki płytowe Kermi therm-x2 39

42 therm-x2 Plan i Line. Wyjątkowy design i wydajność. W Z energooszczędną technologią x2 W Gładka lub finezyjnie profilowana płyta przednia W Obszerne spektrum rozmiarów i kol orów W Idealne do nowych budynków i renowacji 40 Grzejniki płytowe Kermi therm-x2

43 therm-x2 Plan/Line-K / -V / -VM Opis ogólny 05 therm-x2 Plan/Line-K therm-x2 Plan/Line-V / -VM Zakres dostawy W Grzejniki Kermi therm-x2 Plan/Line z uchwytami mocującymi (oprócz wys. 205), zagruntowane i lakierowane proszkowo W Osłona górna i boczna, z wyjątkiem typu 10 (osłony można demontować) W Zestaw montażowy bez dop łaty (oprócz wys. 205) W Grzejniki kompaktowe therm-x2 Plan: typ dodatkowo z wkładką rozdzielającą therm-x2 (oprócz wys. 205) Mocowanie W 4 uchwyty mocujące na tylnej stronie grzejnika do długości grz mm i 6 uchwytów od długości 1805 mm (wys. 205 bez uchwytów mocujących) W Zestaw montażowy zapewnia duże możliwości regulacji grzejnika w poziomie i w pionie Lakierowanie W Wysokiej jakości lakier dwuwarstwowy, nieemitujący szkodliwych substancji i eko logiczny, bez zacieków W Zgodne z normą DIN FWA: grzejniki są odtłuszczane, fosfatyzowane, gruntowane zanurz eniowo (ETL) i pokrywane proszkowo (EPS) W Standardowo: kolor biel Kermi (RAL 9016) W Lakierowanie barwne wg palety Kermi Jakość W Testowana wg standardu RAL W Wszystkie grzejniki poddawane są próbie szczelności W Ciśnienie próbne: 13 bar W Maksymalne ciśnienie robocze: 10 bar W Maks. temperatura robocza: 110 C W Certyfikacja wg normy DIN EN ISO 9001:2008 Opakowanie W Gotowy do montażu grzejnik jest opakowany w karton i zafoliowany W Opakowanie zabezpieczające przed uszkodzeniami na placu budowy, tj. przed przystąpieniem do montażu nie trzeba zdejmować opakowania Podłączenie W Grzejniki kompaktowe therm-x2 Plan/Line: gwint wewnętrzny 4 x G 1/2 W Grzejniki zaworowe therm-x2 Plan/Line: 2 x gwint zewnętrzny G 3/4 ; podłączenie standardowo na dole z prawej strony. Na życzenie przyłącze możne znajdować się z lewej strony bez dopłaty. Gwint wewnętrzny boczny 3 x G 1/2 W Grzejniki zaworowe therm-x2 Plan/Line z podłączeniem środkowym: 2 x gwint zewnętrzny G 3/4 ; podłączenie dolne środkowe, zawór standardowo z prawej strony. Na zapytanie zawór z lewej strony (bez dopłaty). Zasilanie znajduje się zawsze po lewej stronie, niezależnie od pozycji zaworu. We wszystkich grzejnikach kilkupłytowych odległość podłączenia od ściany jest jednakowa W Wys. 205 bez technologii x2 INSIDE Dodatkowo w przypadku grzejników zaworowych: W Wbudowana wkładka zaworowa z fabrycznie ustawioną wartością k v W Wbudowane i uszczelnione korki zaślepiający i odpowietrzający Grzejniki Plan / Line Wskazówka: Należy przestrzegać warunków eksploatacji instalacji centralnego ogrzewania oraz jako ści wody VDI 2035, jak również odpowiednich przepisów i wskazówek producenta doty czących montażu. Grzejniki płytowe Kermi therm-x2 41

44 therm-x2 Plan/Line-K / -V / -VM masa, pojemność wodna Typ 10 Typ 11 Typ 12 Wysokość w mm Długość w mm kg 3,86 4,85 5,84 6,82 9,79 5,35 6,89 8,43 9,97 14,60 6,72 8,73 10,75 12,76 18, l 0,68 0,86 1,03 1,21 1,73 0,68 0,86 1,03 1,21 1,73 1,36 1,71 2,06 2,41 3, kg 4,63 5,86 7,10 8,33 12,03 6,43 8,34 10,26 12,17 17,92 8,15 10,66 13,16 15,66 23,17 l 0,86 1,07 1,29 1,51 2,17 0,86 1,07 1,29 1,51 2,17 1,71 2,15 2,58 3,02 4, kg 5,40 6,88 8,36 9,83 14,27 7,46 9,75 12,04 14,32 21,18 9,59 12,58 15,57 18,56 27,53 l 1,03 1,29 1,55 1,82 2,60 1,03 1,29 1,55 1,82 2,60 2,06 2,58 3,11 3,63 5, kg 6,17 7,90 9,62 11,34 16,51 8,48 11,14 13,80 16,46 24,44 11,03 14,50 17,98 21,46 31,89 l 1,20 1,51 1,82 2,12 3,04 1,20 1,51 1,82 2,12 3,04 2,41 3,02 3,63 4,24 6, kg 6,94 8,91 10,88 12,85 18,75 9,56 12,59 15,63 18,66 27,76 12,46 16,43 20,39 24,36 36,25 l 1,38 1,73 2,08 2,43 3,48 1,38 1,73 2,08 2,43 3,48 2,76 3,46 4,16 4,85 6, kg 7,71 9,93 12,14 14,35 20,99 10,64 14,05 17,45 20,86 31,08 13,90 18,35 22,80 27,25 40,61 l 1,55 1,95 2,34 2,73 3,91 1,55 1,95 2,34 2,73 3,91 3,11 3,89 4,68 5,47 7, kg 8,48 10,94 13,40 15,86 23,23 11,72 15,50 19,28 23,06 34,40 15,39 20,33 25,27 30,21 45,02 l 1,73 2,16 2,60 3,04 4,35 1,73 2,16 2,60 3,04 4,35 3,46 4,33 5,20 6,08 8, kg 9,25 11,96 14,66 17,36 25,47 12,80 16,95 21,11 25,26 37,71 16,83 22,25 27,68 33,10 49,38 l 1,90 2,38 2,86 3,34 4,79 1,90 2,38 2,86 3,34 4,79 3,80 4,77 5,73 6,69 9, kg 10,02 12,97 15,92 18,87 27,71 13,88 18,41 22,93 27,46 41,03 18,26 24,18 30,09 36,00 53,74 l 2,08 2,60 3,13 3,65 5,22 2,08 2,60 3,13 3,65 5,22 4,15 5,20 6,25 7,30 10, kg 10,79 13,99 17,18 20,37 29,95 14,96 19,86 24,76 29,66 44,35 19,70 26,10 32,50 38,90 58,10 l 2,25 2,82 3,39 3,96 5,66 2,25 2,82 3,39 3,96 5,66 4,50 5,64 6,77 7,91 11, kg 11,57 15,00 18,44 21,88 32,19 16,04 21,31 26,58 31,85 47,67 21,19 28,08 34,97 41,85 62,52 l 2,43 3,04 3,65 4,26 6,10 2,43 3,04 3,65 4,26 6,10 4,85 6,08 7,30 8,52 12, kg 13,11 17,03 20,96 24,89 36,67 18,29 24,31 30,33 36,35 54,40 24,11 31,98 39,84 47,70 71,29 l 2,78 3,47 4,17 4,87 6,97 2,78 3,47 4,17 4,87 6,97 5,55 6,95 8,35 9,74 13, kg 14,74 19,15 23,57 27,99 41,24 20,56 27,33 34,09 40,86 61,15 27,08 35,92 44,75 53,59 80,10 l 3,12 3,91 4,70 5,48 7,84 3,12 3,91 4,70 5,48 7,84 6,25 7,82 9,39 10,97 15, kg 16,28 21,19 26,09 31,00 45,72 22,72 30,23 37,74 45,25 67,78 29,95 39,76 49,58 59,39 88,83 l 3,47 4,35 5,22 6,09 8,71 3,47 4,35 5,22 6,09 8,71 6,95 8,69 10,44 12,19 17, kg 18,59 24,23 29,87 35,52 52,44 25,96 34,59 43,22 51,85 77,74 34,26 45,54 56,81 68,08 101,91 l 4,00 5,00 6,01 7,01 10,02 4,00 5,00 6,01 7,01 10,02 7,99 10,00 12,01 14,02 20, kg 20,90 27,28 33,65 40,03 59,16 29,20 38,95 48,70 58,45 87,69 38,62 51,36 64,10 76,83 115,04 l 4,52 5,66 6,79 7,93 11,33 4,52 5,66 6,79 7,93 11,33 9,04 11,31 13,58 15,85 22,67 kg 23,98 31,34 38,70 46,05 68,13 33,52 44,76 56,01 67,25 100,97 44,42 59,11 73,80 88,48 132, l 5,22 6,53 7,84 9,15 13,08 5,22 6,53 7,84 9,15 13,08 10,44 13,06 15,68 18,30 26,16 Wskazówka: W przypadku grzejnika therm-x2 Plan Line-VM zakres dostępnych długości jest ograniczony, patrz Cennik grzejników płytowych. 42 Grzejniki płytowe Kermi therm-x2

45 Typ 22 Typ * * Wysokość w mm 7,68 10,03 12,37 14,72 21,75 10,86 14,21 17,56 20,91 30,96 kg Długość w mm 1,36 1,71 2,06 2,41 3,46 2,04 2,57 3,09 3,62 5,19 l 405 9,29 12,20 15,11 18,02 26,76 13,14 17,30 21,46 25,62 38,10 kg 1,71 2,15 2,58 3,02 4,33 2,57 3,22 3,88 4,53 6,50 l 505 7,64 10,90 14,37 17,85 21,33 31,76 10,87 15,41 20,38 25,35 30,32 45,23 kg 1,54 2,06 2,58 3,11 3,63 5,20 2,30 3,09 3,88 4,66 5,45 7,81 l 605 8,79 12,50 16,55 20,59 24,64 36,77 12,51 17,69 23,47 29,25 35,03 52,37 kg 1,80 2,41 3,02 3,63 4,24 6,08 2,70 3,61 4,53 5,45 6,37 9,12 l 705 9,94 14,11 18,72 23,33 27,94 41,77 14,14 19,97 26,56 33,15 39,74 59,51 kg 2,06 2,76 3,46 4,16 4,85 6,95 3,09 4,14 5,19 6,23 7,28 10,43 l ,09 15,71 20,89 26,07 31,25 46,78 15,78 22,25 29,65 37,05 44,45 66,65 kg 2,32 3,11 3,89 4,68 5,47 7,82 3,48 4,66 5,84 7,02 8,20 11,74 l ,34 17,41 23,16 28,90 34,65 51,88 17,56 24,68 32,89 41,10 49,31 73,93 kg 2,58 3,46 4,33 5,20 6,08 8,70 3,87 5,18 6,49 7,80 9,12 13,05 l ,49 19,02 25,33 31,64 37,95 56,88 19,20 26,96 35,98 45,00 54,02 81,07 kg 2,84 3,80 4,77 5,73 6,69 9,57 4,27 5,71 7,15 8,59 10,03 14,36 l ,64 20,63 27,50 34,38 41,26 61,89 20,90 29,30 39,13 48,96 58,79 88,28 kg 3,11 4,15 5,20 6,25 7,30 10,44 4,66 6,23 7,80 9,38 10,95 15,67 l ,79 22,23 29,67 37,12 44,56 66,89 22,40 31,45 42,09 52,73 63,37 95,28 kg 3,37 4,50 5,64 6,77 7,91 11,32 5,05 6,75 8,46 10,16 11,87 16,98 l ,03 23,93 31,94 39,95 47,96 71,99 24,26 33,95 45,39 56,84 68,29 102,64 kg 3,63 4,85 6,08 7,30 8,52 12,19 5,44 7,28 9,11 10,95 12,78 18,29 l ,42 27,23 36,38 45,52 54,66 82,09 27,68 38,65 51,72 64,79 77,86 117,06 kg 4,15 5,55 6,95 8,35 9,74 13,94 6,23 8,33 10,42 12,52 14,61 20,90 l ,73 30,54 40,81 51,09 61,37 92,19 30,95 43,30 57,99 72,68 87,36 131,43 kg 4,68 6,25 7,82 9,39 10,97 15,68 7,01 9,37 11,73 14,09 16,45 23,52 l ,03 33,75 45,16 56,57 67,98 102,20 34,22 47,86 64,17 80,47 96,78 145,70 kg 5,20 6,95 8,69 10,44 12,19 17,43 7,80 10,42 13,04 15,66 18,28 26,14 l ,48 38,57 51,68 64,79 77,89 117,22 39,12 54,69 73,43 92,17 110,90 167,11 kg ,98 7,99 10,00 12,01 14,02 20,05 8,98 11,99 15,00 18,02 21,03 30,07 l 31,02 43,48 58,29 73,10 87,90 132,33 44,18 61,68 82,85 104,01 125,18 188,68 kg 6,77 9,04 11,31 13,58 15,85 22,67 10,15 13,56 16,97 20,37 23,78 34,00 l ,72 50,00 67,07 84,14 101,22 152,44 50,87 70,95 95,35 119,76 144,16 217,38 kg ,82 10,44 13,06 15,68 18,30 26,16 11,72 15,65 19,59 23,52 27,45 39,24 l * bez x2 INSIDE, tylko Plan / Line-K i Plan / Line-V Masa w kilogramach = kg Pojemność wodna w litrach = l Masa w przypadku therm-x2 Plan-/Line-V/-VM dodatkowo: 0,5kg Grzejniki Plan / Line Grzejniki płytowe Kermi therm-x2 43

46 therm-x2 Plan-/Line-K / -V / -VM Założenia projektowe grzejników Zarejestrowane parametry mocy cieplnych grzejników therm-x2 Plan- /Line-K / therm-x2 Plan-V / Plan/Line-VM Typ 10 Typ 11 Typ 12 Typ 22 Typ 33 Wysokość w mm φ SL W/m n φ SL W/m n φ SL W/m n φ SL W/m n φ SL W/m n 205* 653 1, , , , , , , , , , , , , , , , , , , , , , , , , , ,3146 udział promieniowania 50 % 35 % 30 % 30 % 20 % * bez x2 INSIDE, tylko Plan / Line-K i Plan / Line-V φ SL n = nominalna moc cieplna grzejnika o długości 1 m wg PN EN 442 przy temperaturze zasilania t 1 = 75 C, temperaturze powrotu t 2 = 65 C i temperaturze otoczenia t T = 20 C = wykładnik charakterystyki grzejnika w pomieszczeniu Nominalne moce cieplne poszczególnych wielkości grzejników podane w tabelach wyznaczono na podstawie zarejestrowanych mocy cieplnych przypadających na 1 metr długości grzejnika. SL = SL x Grzejniki płytowe Kermi therm-x2

47 therm-x2 Plan-/Line-K / -V / -VM Nominalna moc cieplna w watach Temperatura pomieszczenia 20 C Temperatura wody grzewczej 75/65 C Wysokość w mm 205* Typ Długość w mm W / m 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C * bez x2 INSIDE, tylko Plan / Line-K i Plan / Line-V Grzejniki Plan / Line Wysokość w mm Typ Długość w mm W / m 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C Wskazówka: W przypadku grzejnika therm-x2 Plan/Line-VM zakres dostępnych długości jest ograniczony, patrz cennik grzejników płytowych. Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakte rystyki grzejników znajdą Państwo w dziale Założenia projektowe grzejników / współczynniki korekcyjne patrz strona 144 / 145. Grzejniki płytowe Kermi therm-x2 45

48 therm-x2 Plan/Line-K / -V / -VM Moc cieplna w watach na metr grzejnika Wysokość w mm 205* Temperatura Typ otoczenia w watach na metr 70/55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C * bez x2 INSIDE, tylko Plan / Line-K i Plan / Line-V Wysokość w mm Temperatura Typ otoczenia w watach na metr 70/55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C Wskazówka: W przypadku grzejnika therm-x2 Plan/Line-VM zakres dostępnych długości jest ograniczony, patrz cennik grzejników płytowych. Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakterystyki grzejników znajdą Państwo w tabeli Zarejestrowane dane mocy na stronie Grzejniki płytowe Kermi therm-x2

49 therm-x2 Plan/Line-K / -V / -VM Nastawa wstępna wartości kv Typ 10 Typ 11 Typ 12 Wysokość w mm Długość w mm Fabryczna nastawa wstępna k v 405 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 505 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 5,5* 5,5* 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 5,5* 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 2,5 5,5* 5,5* 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 2,5 5,5* 2,5 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2,5 5,5* 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 2,5 2,5 2,5 4,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 2,5 2,5 2,5 4,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 2,5 2,5 5,5* 2,5 2,5 2,5 4,5 2,5 2,5 2,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 2,5 2,5 4,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 4,5 6 2,5 2,5 4,5 4, ,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 6 2,5 4,5 4, ,5* 2,5 2,5 2,5 4,5 2,5 2,5 4,5 4,5 8 2,5 4, ,5 2,5 2,5 2,5 4,5 2,5 4,5 4, ,5 4, ,5 2,5 2,5 4,5 6 2,5 4, , * zawór precyzyjnej regulacji V3K F Grzejniki Plan / Line Typ 22 Typ 33 Wysokość w mm 205** ** Długość w mm Fabryczna nastawa wstępna k v 405 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2, ,5* 5,5* 5,5* 2,5 2,5 5,5* 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 2,5 2,5 2,5 5,5* 2,5 2,5 2,5 2,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 5,5* 2,5 2,5 2,5 4, ,5* 2,5 2,5 2,5 2,5 4,5 2,5 2,5 2,5 4,5 4, ,5* 2,5 2,5 2,5 2,5 4,5 2,5 2,5 2,5 4,5 4, ,5* 2,5 2,5 2,5 4,5 6 2,5 2,5 4,5 4, ,5 2,5 2,5 2,5 4,5 6 2,5 2,5 4,5 4, ,5 2,5 2,5 4,5 4,5 8 2,5 4,5 4, ,5 2,5 2,5 4,5 4,5 8 2,5 4,5 4, ,5 2,5 4,5 4, ,5 4, ,5 2,5 4, ,5 4, ,5 4,5 4, , ,5 4, , ,5 4, , , * zawór precyzyjnej regulacji V3K F ** bez x2 INSIDE, tylko Plan / Line-K i Plan / Line-V Uwaga! System dwururowy: grzejniki zaworowe Kermi wyposażone są fabrycznie we wkładkę zaworową nastawioną wstępnie na odpowiednią moc grzejników. Przyporządkowanie wartości k v nastę puje wg parametrów 70/55/20 C i różnicy ciśnień równej 100 mbar. Przy takim samym strumieniu masy wody możliwe są również inne temperatury zasilania i powrotu, które mają taką samą charakterystykę na wykresie strat ciśnienia. Wartości param etrów hydraulicznych pozostają wówczas zawsze na niezmiennym poziomie. System jednorurowy: jeśli grzejniki zaworowe są montowane w systemie jednorurowym, należy ustawić wkładkę zaworową w pozycji 8. Oznaczenie na zaworze Nastawa Kolor Wartość k v 2K V3K F 5,5 Żółty 0,13 V3K S 2,5 Biały 0,27 4,5 Czerwony 0,42 6 Czarny 0,57 8 Niebieski 0,75 Grzejniki płytowe Kermi therm-x2 47

50 Wiersz nagłówka therm-x2 Plan/Line higieniczny. Atrakcyjny wygląd zapewnia dobry klimat pomieszczenia. W Z energooszczędną technologią x2 W Gładka lub finezyjnie profilowana płyta przednia W Obszerne spektrum rozmiarów i kol orów W Idealne do nowych budynków i renowacji W Ułatwione czyszczenie W Do pomieszczeń o szczególnie wysokich wymaganiach sanitarnych 48 Grzejniki płytowe Kermi therm-x2

51 therm-x2 Plan-/Line-K / -V higieniczny Opis ogólny 05 therm-x2 Plan-/Line-K / -V higieniczny Zakres dostawy W Grzejniki zaworowe higieniczne Kermi therm-x2 Plan/Line z uchwytami mocującymi, zagruntowane i lakierowane proszkowo W Dołączony zestaw montażowy bez dopłaty W Grzejniki kompaktowe higieniczne therm Plan/Line: typ dodatkowo z wkładką rozdzielającą therm-x2 Mocowanie W 4 uchwyty mocujace na tylnej stronie grzejnika, przy dł. do 1605 mm i 6 uchwytami od długości 1805 mm W Zestaw montażowy zapewnia duże możliwości regulacji grzejnika w poziomie i w pionie Lakierowanie W Wysokiej jakości lakier dwuwarstwowy, nieemitujący szkodliwych substancji i ekologiczny, pozbawiony zacieków W Zgodne z normą DIN FWA: grzejniki są odtłuszczane, fosfatyzowane, gruntowane zanurz eniowo (ETL) i pokrywane proszkowo (EPS) W Standardowo: kolor biel Kermi (RAL 9016) W Lakierowanie barwne wg palety Kermi Jakość W Testowana wg standardu RAL W Wszystkie grzejniki poddawane są próbie szczelności W Ciśnienie próbne: 13 bar W Maksymalne ciśnienie robocze: 10 bar W Maks. temperatura robocza: 110 C W Certyfikacja wg normy DIN EN ISO 9001:2008 Opakowanie W Gotowy do montażu grzejnik jest opakowany w karton i zafoliowany W Opakowanie zabezpieczające przed uszkodzeniami na placu budowy, tj. przed przystąpieniem do montażu nie trzeba zdejmować opakowania Podłączenie W Kompaktowy grzejnik higieniczny therm-x2 Plan/Line: gwint wewnętrzny 4 x G 1/2 W Zaworowy grzejnik higieniczny therm-x2 Plan/Line: gwint zewnętrzny 2 x G 3/4 ; standardowo podłączenie na dole z prawej strony, na życzenie na dole z lewej bez dopłaty; gwint wewnętrzny boczny 3 x G 1/2 Dodatkowo w przypadku grzejników zaworowych: W Wbudowana wkładka zaworowa z fabrycznie ustawioną wartością k v W Wbudowane i uszczelnione korki zaślepiający i odpowietrzający Certyfikat higieniczny W Brak konwektora ułatwia czyszczenie grzejników W Grzejniki higieniczne odpowiadają wysokim wymaganiom sanitarnym i mogą być stosowane w miejscach takich jak szpitale, przychodnie, żłobki Grzejniki Plan / Line Wskazówka: Należy przestrzegać warunków eksploatacji instalacji centralnego ogrzewania oraz jako ści wody VDI 2035, jak również odpowiednich przepisów i wskazówek producenta doty czących montażu. Grzejniki płytowe Kermi therm-x2 49

52 therm-x2 Plan/Line-K / -V higieniczny Masa, pojemność wodna Typ 10 Typ 20 Wysokość w mm Długość w mm kg 3,86 4,85 5,84 6,82 9,79 6,16 7,82 9,48 11,13 16, l 0,68 0,86 1,03 1,21 1,73 1,36 1,71 2,06 2,41 3, kg 4,63 5,86 7,10 8,33 12,03 7,45 9,51 11,58 13,65 19,85 l 0,86 1,07 1,29 1,51 2,17 1,71 2,15 2,58 3,02 4, kg 5,40 6,88 8,36 9,83 14,27 8,73 11,21 13,68 16,16 23,59 l 1,03 1,29 1,55 1,82 2,60 2,06 2,58 3,11 3,63 5, kg 6,17 7,90 9,62 11,34 16,51 10,02 12,90 15,79 18,67 27,33 l 1,20 1,51 1,82 2,12 3,04 2,41 3,02 3,63 4,24 6, kg 6,94 8,91 10,88 12,85 18,75 11,30 14,60 17,89 21,19 31,08 l 1,38 1,73 2,08 2,43 3,48 2,76 3,46 4,16 4,85 6, kg 7,71 9,93 12,14 14,35 20,99 12,59 16,29 20,00 23,70 34,82 l 1,55 1,95 2,34 2,73 3,91 3,11 3,89 4,68 5,47 7, kg 8,48 10,94 13,40 15,86 23,23 13,96 18,08 22,19 26,31 38,66 l 1,73 2,16 2,60 3,04 4,35 3,46 4,33 5,20 6,08 8, kg 9,25 11,96 14,66 17,36 25,47 15,25 19,77 24,30 28,82 42,40 l 1,90 2,38 2,86 3,34 4,79 3,80 4,77 5,73 6,69 9, kg 10,02 12,97 15,92 18,87 27,71 16,53 21,47 26,40 31,34 46,14 l 2,08 2,60 3,13 3,65 5,22 4,15 5,20 6,25 7,30 10, kg 10,79 13,99 17,18 20,37 29,95 17,82 23,16 28,51 33,85 49,89 l 2,25 2,82 3,39 3,96 5,66 4,50 5,64 6,77 7,91 11, kg 11,57 15,00 18,44 21,88 32,19 19,19 24,95 30,70 36,46 53,72 l 2,43 3,04 3,65 4,26 6,10 4,85 6,08 7,30 8,52 12, kg 13,11 17,03 20,96 24,89 36,67 21,86 28,43 35,00 41,58 61,30 l 2,78 3,47 4,17 4,87 6,97 5,55 6,95 8,35 9,74 13, kg 14,74 19,15 23,57 27,99 41,24 24,52 31,91 39,30 46,70 68,88 l 3,12 3,91 4,70 5,48 7,84 6,25 7,82 9,39 10,97 15, kg 16,28 21,19 26,09 31,00 45,72 27,08 35,30 43,51 51,72 76,37 l 3,47 4,35 5,22 6,09 8,71 6,95 8,69 10,44 12,19 17, kg 18,59 24,23 29,87 35,52 52,44 30,94 40,38 49,82 59,27 87,60 l 4,00 5,00 6,01 7,01 10,02 7,99 10,00 12,01 14,02 20, kg 20,90 27,28 33,65 40,03 59,16 34,88 45,56 56,23 66,90 98,92 l 4,52 5,66 6,79 7,93 11,33 9,04 11,31 13,58 15,85 22,67 kg 23,98 31,34 38,70 46,05 68,13 40,11 52,43 64,74 77,05 113, l 5,22 6,53 7,84 9,15 13,08 10,44 13,06 15,68 18,3 26,16 50 Grzejniki płytowe Kermi therm-x2

53 Typ Wysokość w mm 8,61 10,94 13,27 15,59 22,57 kg Długość w mm 2,04 2,57 3,09 3,62 5,19 l ,41 13,31 16,21 19,11 27,81 kg 2,57 3,22 3,88 4,53 6,50 l ,21 15,69 19,16 22,64 33,06 kg 3,09 3,88 4,66 5,45 7,81 l ,01 18,06 22,11 26,16 38,31 kg 3,61 4,53 5,45 6,37 9,12 l ,81 20,43 25,06 29,68 43,55 kg 4,14 5,19 6,23 7,28 10,43 l ,61 22,81 28,00 33,20 48,80 kg 4,66 5,84 7,02 8,20 11,74 l ,56 25,33 31,10 36,88 54,20 kg 5,18 6,49 7,80 9,12 13,05 l ,36 27,70 34,05 40,40 59,44 kg 5,71 7,15 8,59 10,03 14,36 l ,15 30,08 37,00 43,92 64,69 kg 6,23 7,80 9,38 10,95 15,67 l ,95 32,45 39,95 47,44 69,94 kg 6,75 8,46 10,16 11,87 16,98 l ,90 34,97 43,05 51,12 75,33 kg 7,28 9,11 10,95 12,78 18,29 l ,65 39,87 49,09 58,32 85,98 kg 8,33 10,42 12,52 14,61 20,90 l ,34 44,71 55,08 65,45 96,56 kg 9,37 11,73 14,09 16,45 23,52 l ,94 49,46 60,98 72,50 107,05 kg 10,42 13,04 15,66 18,28 26,14 l ,33 56,58 69,82 83,06 122,79 kg 11,99 15,00 18,02 21,03 30,07 l ,88 63,85 78,82 93,78 138,68 kg 13,56 16,97 20,37 23,78 34,00 l ,23 73,49 90,76 108,02 159,82 kg ,65 19,59 23,52 27,45 39,24 l Masa w kilogramach = kg Pojemność wodna w litrach = l Masa w przypadku therm-x2 Plan/Line / -V higieniczny dodatkowo 0,5 kg Grzejniki Plan / Line Grzejniki płytowe Kermi therm-x2 51

54 therm-x2 Plan-/Line-K / -V higieniczny Założenia projektowe grzejników Zarejestrowane parametry mocy cieplnych grzejników higienicznych therm-x2 Plan / Line Typ 10 Typ 20 Typ 30 Wysokość w mm φ SL W/m n φ SL W/m n φ SL W/m n , , , , , , , , , , , , , , ,3036 udział promieniowania 50 % 45 % 30 % φ SL n = nominalna moc cieplna grzejnika o długości 1 m wg PN EN 442 przy temperaturze zasilania t 1 = 75 C, temperaturze powrotu t 2 = 65 C i temperaturze otoczenia t T = 20 C = wykładnik charakterystyki grzejnika w pomieszczeniu Nominalne moce cieplne poszczególnych wielkości grzejników podane w tabelach wyznaczono na podstawie zarejestrowanych mocy cieplnych przypadających na 1 metr długości grzejnika. SL = SL x Grzejniki płytowe Kermi therm-x2

55 therm-x2 Plan-/Line-K / -V higieniczny Nominalna moc cieplna w watach Temperatura pomieszczenia 20 C Temperatura wody grzewczej 75/65 C Wysokość w mm Typ Długość w mm W / m 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C Grzejniki Plan / Line Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakte rystyki grzejników znajdą Państwo w dziale Założenia projektowe grzejników / współczynniki korekcyjne patrz strona 144 / 145. Grzejniki płytowe Kermi therm-x2 53

56 therm-x2 Plan/Line-K / -V higieniczny Moc cieplna w watach na metr grzejnika Wysokość w mm Temperatura Typ otoczenia w watach na metr 70/55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakterystyki grzejników znajdą Państwo w tabeli Zarejestrowane dane mocy na stronie Grzejniki płytowe Kermi therm-x2

57 therm-x2 Plan-/Line-K / -V higieniczny Nastawa wstępna wartości kv Typ 10 Typ 20 Typ 30 Wysokość w mm Długość w mm Fabryczna nastawa wstępna k v 405 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 2,5 5,5* 2,5 2,5 2,5 2, ,5* 5,5* 5,5* 5,5* 5,5* 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 5,5* 2,5 2,5 2,5 4,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 4,5 2,5 2,5 2,5 4, ,5* 5,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 4,5 2,5 2,5 4,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,5 2,5 4,5 4,5 4, ,5* 5,5* 2,5 2,5 2,5 2,5 2,5 2,5 4,5 6 2,5 4,5 4, ,5* 2,5 2,5 2,5 2,5 2,5 2,5 4,5 4,5 8 4,5 4, ,5* 2,5 2,5 2,5 4,5 2,5 4,5 4, , ,5 2,5 2,5 2,5 4,5 2,5 4,5 4, , ,5 2,5 2,5 4,5 6 4,5 4, * zawór precyzyjnej regulacji V3K F Grzejniki Plan / Line Uwaga! System dwururowy: grzejniki zaworowe Kermi wyposażone są fabrycznie we wkładkę zaworową nastawioną wstępnie na odpowiednią moc grzejników. Przyporządkowanie wartości k v nastę puje wg parametrów 70/55/20 C i różnicy ciśnień równej 100 mbar. Przy takim samym strumieniu masy wody możliwe są również inne temperatury zasilania i powrotu, które mają taką samą charakterystykę na wykresie strat ciśnienia. Wartości param etrów hydraulicznych pozostają wówczas zawsze na niezmiennym poziomie. System jednorurowy: jeśli grzejniki zaworowe są montowane w systemie jednorurowym, należy ustawić wkładkę zaworową w pozycji 8. Oznaczenie na zaworze Nastawa Kolor Wartość k v 2K V3K F 5,5 Żółty 0,13 V3K S 2,5 Biały 0,27 4,5 Czerwony 0,42 6 Czarny 0,57 8 Niebieski 0,75 Grzejniki płytowe Kermi therm-x2 55

58 therm-x2 Grzejniki modernizacyjne Plan- / Line-K. Nowoczesna technika i wygląd, z dnia na dzień. W Szybką wymianę grzejników umożliwia rozstaw przyłączy dokładnie pasujący do starych grzejników żeliwnych. W Szybko, czysto, efektywnie. W Szybka i prosta wymiana bez konieczności użycia specjalnych narzędzi. W Rozstaw przyłączy 500, 900 mm. W Gładka lub finezyjnie profilowana płyta przednia 56 Grzejniki płytowe Kermi therm-x2

59 therm-x2 Grzejnik kompaktowy Plan-/ Line-K wersja modernizacyjna Opis ogólny 05 therm-x2 Plan/Line-K wersja modernizacyjna Zakres dostawy W Grzejnik kompaktowy Kermi therm-x2 Plan/Line w wersji modernizacyjnej o identycznym rozstawie przyłączy jak w grzejnikach stalowych i żeliwnych wg DIN 4703 W Z uchwytami mocującymi, zagruntowanymi i lakierowanymi proszkowo W Osłony górna i boczne (można je zdemontować w celu wyczyszczenia) W Dołączony zestaw montażowy bez dopłaty W Wkładka rozdzielająca therm-x2 Mocowanie W 4 uchwyty mocujace na tylnej stronie grzejnika, przy dł. do 1605 mm i 6 uchwytami od długości 1805 mm W Łatwy i szybki montaż dzięki zestawom montażowym wchodzącym standardowo w zakres dostawy W Zestaw montażowy zapewnia duże możliwości regulacji grzejnika w poziomie i w pionie W Elastyczna regulacja odstępu od ściany za pomocą kołka rozporowego Jakość W Testowana wg standardu RAL W Wszystkie grzejniki poddawane są próbie szczelności W Ciśnienie próbne: 13 bar W Maksymalne ciśnienie robocze: 10 bar W Maks. temperatura robocza: 110 C W Certyfikacja wg normy DIN EN ISO 9001:2008 Opakowanie W Gotowy do montażu grzejnik jest opakowany w karton i zafoliowany W Opakowanie zabezpieczające przed uszkodzeniami na placu budowy, tj. przed przystąpieniem do montażu nie trzeba zdejmować opakowania Podłączenie W Gwint wewnętrzny 4 x G 1/2 W Rozstaw przyłączy 500, 900 mm Grzejniki Plan / Line Lakierowanie W Wysokiej jakości lakier dwuwarstwowy, nieemitujący szkodliwych substancji i eko logiczny, bez zacieków W Zgodne z normą DIN FWA: grzejniki są odtłuszczane, fosfatyzowane, gruntowane zanurz eniowo (ETL) i pokrywane proszkowo (EPS) W Standardowo: kolor biel Kermi (RAL 9016) W Lakierowanie barwne wg palety Kermi Wskazówka: Należy przestrzegać warunków eksploatacji instalacji centralnego ogrzewania oraz jako ści wody VDI 2035, jak również odpowiednich przepisów i wskazówek producenta doty czących montażu. Grzejniki płytowe Kermi therm-x2 57

60 therm-x2 Grzejniki modernizacyjne Plan- / Line-K Masa, pojemność wodna Typ 12 Typ 22 Typ 33 Wysokość w mm Długość w mm kg 11,68 19,74 13,33 22,71 18,90 32, l 2,25 3,65 2,25 3,65 3,37 5, kg 14,31 24,32 16,29 27,93 23,10 39,74 l 2,82 4,57 2,82 4,57 4,23 6, kg 16,94 28,90 19,25 33,16 27,31 47,19 l 3,39 5,49 3,39 5,49 5,09 8, kg 19,57 33,48 22,21 38,38 31,52 54,64 l 3,96 6,41 3,96 6,41 5,94 9, kg 22,20 38,06 25,16 43,61 35,73 62,08 l 4,53 7,33 4,53 7,33 6,80 10, kg 24,84 42,64 28,12 48,83 39,93 69,53 l 5,10 8,25 5,10 8,25 7,66 12, kg 27,52 47,28 31,18 54,15 44,29 77,13 l 5,67 9,17 5,67 9,17 8,51 13, kg 30,15 51,86 34,14 59,38 48,50 84,57 l 6,25 10,09 6,25 10,09 9,37 15, kg 32,78 56,44 37,10 64,60 52,77 92,09 l 6,82 11,01 6,82 11,01 10,23 16, kg 35,42 61,02 40,06 69,83 56,85 99,40 l 7,39 11,93 7,39 11,93 11,08 17, kg 38,10 65,65 43,11 75,15 61,27 107,07 l 7,96 12,85 7,96 12,85 11,94 19, kg 43,42 74,87 49,12 85,69 69,84 122,11 l 9,10 14,69 9,10 14,69 13,65 22, kg 48,77 84,12 55,13 96,23 78,34 137,09 l 10,24 16,53 10,24 16,53 15,36 24, kg 54,03 93,28 61,05 106,68 86,76 151,99 l 11,38 18,37 11,38 18,37 17,08 27, kg 61,93 107,03 69,93 122,36 99,38 174,33 l 13,10 21,13 13,10 21,13 19,65 31, kg 69,88 120,82 78,90 138,13 112,15 196,82 l 14,81 23,89 14,81 23,89 22,21 35,84 kg 80,46 139,20 90,83 159,13 129,13 226, l 17,09 27,58 17,09 27,58 25,64 41,36 Masa w kilogramach = kg Pojemność wodna w litrach = l Rozstaw przyłączy 350 mm (wysokość zabudowy 405 mm) zob. tabela grzejników kompaktowych Plan/Line 58 Grzejniki płytowe Kermi therm-x2

61 therm-x2 Grzejniki modernizacyjne Plan- / Line-K Założenia projektowe grzejników Zarejestrowane parametry mocy kompaktowych cieplnych grzejników modernizacyjnych therm-x2 Plan / Line Typ 12 Typ 22 Typ 33 Wysokość w mm φ SL W/m n φ SL W/m n φ SL W/m n , , , , , ,3148 udział promieniowania 30 % 30 % 20 % Grzejniki Plan / Line φ SL n = nominalna moc cieplna grzejnika o długości 1 m wg PN EN 442 przy temperaturze zasilania t 1 = 75 C, temperaturze powrotu t 2 = 65 C i temperaturze otoczenia t T = 20 C = wykładnik charakterystyki grzejnika w pomieszczeniu Nominalne moce cieplne poszczególnych wielkości grzejników podane w tabelach wyznaczono na podstawie zarejestrowanych mocy cieplnych przypadających na 1 metr długości grzejnika. SL = SL x 05 Grzejniki płytowe Kermi therm-x2 59

62 therm-x2 Grzejniki modernizacyjne Plan- / Line-K Nominalna moc cieplna w watach Temperatura pomieszczenia 20 C Temperatura wody grzewczej 75/65 C Wysokość w mm Typ Długość w mm W / m 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C W 75/65 C Rozstaw przyłączy 350 mm (wysokość zabudowy 405 mm) zob. tabela grzejników kompaktowych Plan/Line Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakte rystyki grzejników znajdą Państwo w dziale Założenia projektowe grzejników / współczynniki korekcyjne patrz strona 144 / Grzejniki płytowe Kermi therm-x2

63 therm-x2 Grzejniki modernizacyjne Plan- / Line-K Moc cieplna w watach liczona na 1 metr grzejnika Wysokość w mm Temperatura Typ otoczenia w watach na metr 70/55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C /55 C C 55/45 C /40 C Rozstaw przyłączy 350 mm (wysokość zabudowy 405 mm) zob. tabela grzejników kompaktowych Plan/Line Grzejniki Plan / Line Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakterystyki grzejników znajdą Państwo w tabeli Zarejestrowane dane mocy na stronie 59. Grzejniki płytowe Kermi therm-x2 61

64 Verteo. Komfort cieplny w nowoczesnym wydaniu. W Z energooszczędną technologią x2 W W smukłym wykonaniu pionowym W Gładka płyta czołowa, finezyjnie profilowany przód lub wyrazista, profilowana optyka W Obszerne spektrum rozmiarów i kol orów 62 Grzejniki płytowe Kermi therm-x2

65 Verteo Profil / Verteo Plan / Verteo Line Opis ogólny 08 Verteo Profil Verteo Plan / Line Zakres dostawy W Kermi Verteo Profil / Verteo Plan / Verteo Line z uchwytami mocującymi, zagruntowanymi i lakierowanymi proszkowo W Osłony boczne W Dołączony zestaw montażowy bez dopłaty Opakowanie W Gotowy do montażu grzejnik jest opakowany w karton i zafoliowany W Opakowanie zabezpieczające przed uszkodzeniami na placu budowy, tj. przed przystąpieniem do montażu nie trzeba zdejmować opakowania Mocowanie W 4 uchwyty mocujące na tylnej stronie grzejnika. W Prosty i szybki montaż przy użyciu konsoli ściennych wchodzących standardowo w zakres dostawy W W możliwość regulacji w poziomie i w pionie Lakierowanie W Wysokiej jakości lakier dwuwarstwowy, nieemitujący szkodliwych substancji i eko logiczny, bez zacieków W Zgodne z normą DIN FWA: są odtłuszczane, fosfatyzowane, gruntowane zanurz eniowo (ETL) i pokrywane proszkowo (EPS) W Standardowo: kolor biel Kermi (RAL 9016) W Lakierowanie barwne wg palety Kermi Podłączenie W Gwint wewnętrzny 4 x G 1/2 na dole (typ 20/21/22) W Gwint wewnętrzny 2 x G 1/2 u góry (typ 10) W Możliwe jest podłączanie od dołu i od góry W Podłączenie środkowe 50 mm od dołu (typ 20/21/22) umożliwia zamontowanie modułu przyłączeniowego Verteo Jakość W Testowana wg standardu RAL W Wszystkie grzejniki poddawane są próbie szczelności W Maksymalne ciśnienie robocze: 10 bar W Ciśnienie próbne: 13 bar W Maks. temperatura robocza: 110 C W Certyfikacja wg normy DIN EN ISO 9001:2008. Wskazówka: Należy przestrzegać warunków eksploatacji instalacji centralnego ogrzewania oraz jako ści wody VDI 2035, jak również odpowiednich przepisów i wskazówek producenta doty czących montażu. Grzejniki płytowe Kermi therm-x2 63

66 Verteo Profil Masa, pojemność wodna Typ 10 Typ 20 Typ 21 Typ 22 Wysokość w mm Długość w mm kg 18,64 20,78 22,93 25,07 27,22 20,22 23,16 25,30 27,45 29,59 22,81 26,62 28,85 31,08 33, l 4,61 4,86 5,12 5,38 5,63 4,61 4,86 5,12 5,38 5,63 4,61 4,86 5,12 5,38 5, kg 12,18 13,58 14,97 16,36 23,86 26,65 29,44 32,23 35,02 26,24 30,21 33,00 35,79 38,58 29,62 34,86 37,74 40,61 43,49 l 3,07 3,24 3,41 3,59 6,14 6,49 6,83 7,17 7,51 6,14 6,49 6,83 7,17 7,51 6,14 6,49 6,83 7,17 7, kg 14,81 16,53 18,24 19,96 29,09 32,52 35,95 39,38 42,82 32,25 37,27 40,70 44,13 47,57 36,42 43,11 46,62 50,14 53,66 l 3,84 4,05 4,27 4,48 7,68 8,11 8,54 8,96 9,39 7,68 8,11 8,54 8,96 9,39 7,68 8,11 8,54 8,96 9, kg 17,44 19,48 21,51 23,55 34,31 38,39 42,46 46,54 50,62 38,27 44,33 48,40 52,48 56,55 43,23 51,35 55,51 59,67 63,83 l 4,61 4,86 5,12 5,38 9,22 9,73 10,24 10,76 11,27 9,22 9,73 10,24 10,76 11,27 9,22 9,73 10,24 10,76 11, kg 20,06 22,43 24,79 27,15 39,54 44,26 48,98 53,70 58,42 44,29 51,38 56,10 60,82 65,54 50,04 59,59 64,40 69,20 74,01 l 5,38 5,68 5,97 6,27 10,75 11,35 11,95 12,55 13,15 10,75 11,35 11,95 12,55 13,15 10,75 11,35 11,95 12,55 13,15 kg 44,76 50,12 55,49 60,85 66,21 50,30 58,44 63,80 69,16 74,53 56,85 67,84 73,28 78,73 84, l 12,29 12,97 13,66 14,34 15,02 12,29 12,97 13,66 14,34 15,02 12,29 12,97 13,66 14,34 15,02 64 Grzejniki płytowe Kermi therm-x2

67 Verteo Plan / Verteo Line Masa, pojemność wodna Typ 20 Typ 21 Typ 22 Wysokość w mm Długość w mm kg 22,72 25,38 28,03 30,69 33,34 24,31 27,75 30,41 33,06 35,72 26,89 31,22 33,96 36,69 39, l 4,61 4,86 5,12 5,38 5,63 4,61 4,86 5,12 5,38 5,63 4,61 4,86 5,12 5,38 5, kg 29,23 32,69 36,15 39,60 43,06 31,61 36,25 39,71 43,17 46,62 34,98 40,90 44,44 47,99 51,53 l 6,14 6,49 6,83 7,17 7,51 6,14 6,49 6,83 7,17 7,51 6,14 6,49 6,83 7,17 7, kg 35,74 40,00 44,26 48,52 52,78 38,90 44,75 49,01 53,27 57,53 43,07 50,58 54,93 59,28 63,62 l 7,68 8,11 8,54 8,96 9,39 7,68 8,11 8,54 8,96 9,39 7,68 8,11 8,54 8,96 9, kg 42,24 47,31 52,37 57,44 62,50 46,20 53,24 58,31 63,37 68,44 51,16 60,27 65,42 70,57 75,72 l 9,22 9,73 10,24 10,76 11,27 9,22 9,73 10,24 10,76 11,27 9,22 9,73 10,24 10,76 11, kg 48,75 54,62 60,48 66,35 72,22 53,50 61,74 67,61 73,48 79,35 59,25 69,95 75,91 81,86 87,81 l 10,75 11,35 11,95 12,55 13,15 10,75 11,35 11,95 12,55 13,15 10,75 11,35 11,95 12,55 13,15 kg 55,25 61,92 68,60 75,27 81,94 60,79 70,24 76,91 83,58 90,25 67,34 79,64 86,39 93,15 99, l 12,29 12,97 13,66 14,34 15,02 12,29 12,97 13,66 14,34 15,02 12,29 12,97 13,66 14,34 15,02 Verteo Grzejniki płytowe Kermi therm-x2 65

68 Verteo Profil Moc cieplna w watach Typ 10 Typ 20 Typ 21 Typ 22 Wysokość w mm Długość w mm Moc cieplna w watach / temperatura otoczenia 20 C Wykładnik grzejnika 1,3035 1,3164 1,3198 1,3211 1,3230 1,3437 1,3488 1,3539 1,3572 1,3605 1,3441 1,3322 1,3203 1,3333 1,3463 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,2535 1,2748 1,2831 1,2984 1,3035 1,3164 1,3198 1,3211 1,3230 1,3203 1,3279 1,3338 1,3481 1,3664 1,3277 1,3299 1,3304 1,3312 1,3500 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,2535 1,2748 1,2831 1,2984 1,3035 1,3164 1,3198 1,3211 1,3230 1,3294 1,3391 1,3442 1,3544 1,3723 1,3281 1,3341 1,3409 1,3437 1,3536 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,2535 1,2748 1,2831 1,298 1,3035 1,3164 1,3198 1,3211 1,3230 1,3386 1,3503 1,3546 1,3608 1,3782 1,3284 1,3384 1,3514 1,3563 1,3573 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,2535 1,2748 1,2831 1,2984 1,3035 1,3164 1,3198 1,3211 1,3230 1,3477 1,3614 1,365 1,3671 1,3840 1,3288 1,3427 1,3619 1,3688 1,3610 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,3035 1,3164 1,3198 1,3211 1,3230 1,3668 1,3745 1,3823 1,3861 1,3861 1,3526 1,3627 1,3727 1,3687 1,3646 Watach 75/65 C /55 C /45 C /40 C Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakte rystyki grzejników znajdą Państwo w dziale Założenia projektowe grzejników / współczynniki korekcyjne patrz strona 144 / 145. Verteo Profil udział promieniowania Typ % Typ % Typ % Typ % Grzejniki płytowe Kermi therm-x2

69 Verteo Plan / Verteo Line Moc cieplna w watach Typ 20 Typ 21 Typ 22 Wysokość w mm Długość w mm Moc cieplna w watach / temperatura otoczenia 20 C Wykładnik grzejnika 1,2879 1,2903 1,2922 1,2998 1,2926 1,3337 1,3302 1,3268 1,3283 1,3297 1,3204 1,333 1,3457 1,3429 1,3402 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,2879 1,2903 1,2922 1,2998 1,2926 1,3262 1,3351 1,3379 1,3392 1,3333 1,3005 1,3122 1,3138 1,3150 1,3516 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,2879 1,2903 1,2922 1,2998 1,2926 1,3215 1,3400 1,3422 1,3356 1,3369 1,3020 1,3150 1,3192 1,3188 1,3630 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,2879 1,2903 1,2922 1,2998 1,2926 1,3168 1,3450 1,3465 1,3321 1,3404 1,3035 1,3179 1,3247 1,3226 1,3744 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,2879 1,2903 1,2922 1,2998 1,2926 1,3121 1,3499 1,3508 1,3286 1,3404 1,3050 1,3207 1,3301 1,3264 1,3857 Watach 75/65 C /55 C /45 C /40 C Wykładnik grzejnika 1,2879 1,2903 1,2922 1,2998 1,2926 1,3382 1,3452 1,3521 1,3498 1,3475 1,3702 1,3643 1,3583 1,3777 1,3971 Watach 75/65 C /55 C /45 C /40 C Verteo Uwaga: wg normy PN EN w przypadku pomieszczeń ogrzewanych z przerwami lub z osłabieniem należy uwzględnić współczynnik ponownego nagrzania poprawkowego zależny od pomieszczenia. RH = A x f RH Grzejniki są dobierane wg nominalnych mocy cieplnych Φ HL zawartych w tej tabeli, po uwzględnieniu mocy nagrzania pomieszczenia po obniżeniu temperatury (Φ RH ). Dodatkowe nag rze wanie należy uzgodnić z użytkownikiem / zleceniodawcą. Założenia projektowe grzejników: tabelę przeliczeniową z dokładnymi wykładnikami charakte rystyki grzejników znajdą Państwo w dziale Założenia projektowe grzejników / współczynniki korekcyjne patrz strona 144 / 145. Verteo Plan/ Verteo Line udział promieniowania Typ % Typ % Typ % 08 Grzejniki płytowe Kermi therm-x2 67

70 Verteo Profil / Verteo Plan / Verteo Line Rozstaw przyłączy, wykres strat ciśnienia Sposoby podłączenia Typ 10: gwint wewnętrzny 6 x ½ * widok z przodu widok z przodu widok z przodu widok z przodu widok z przodu Typ 20, 21, 22: gwint wewnętrzny 6 x ½ * widok z przodu widok z przodu widok z przodu widok z przodu * wskazówka Przy podłączeniu u góry moc zmniejsza się nawet do 15 %. Wykres strat ciśnienia w grzejnikach Verteo PSN/FSN typ 20/21/22 strata ciśnienia Δp [mbar] FSN typ 10 strumień masy wody m [kg/h] strata ciśnienia Δp [Pa] 68 Grzejniki płytowe Kermi therm-x2

71 Verteo Profil / Verteo Plan / Verteo Line Rozstaw przyłączy Wymiary montażowe Odległość od ściany typ 10: 60 mm typ 20/21/22: 30 mm w przypadku użycia zestawu elementów mocujących wchodzącego w zakres dostawy (zestawu konsoli ściennych krótkich) widok z tyłu Verteo Typ 10 Typ 20 Typ 21 Typ 22 Grzejniki płytowe Kermi therm-x2 69

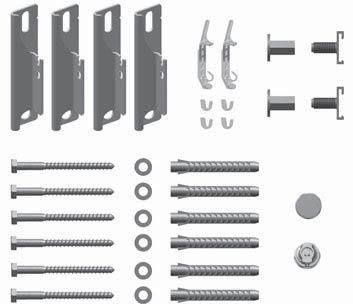

72 Verteo Mocowanie na ścianie Montaż z wykorzystaniem konsoli ściennej krótkiej 1. Opis Konsola ścienna krótka W skład zestawu wchodzą: 4 (typ 10: 2) konsole ścienne krótkie, 6 (typ 10: 4) śrub, 6 (typ 10: 4) podkładek, 6 (typ 10: 4) kołków, 2 uchwyty dystansowe, 4 (typ 10: 2) klipsy dźwiękochłonne do konsoli ściennych, 2 zabezpieczenia przed zrzuceniem, 1 korek odpowietrzający, 1 korek zaślepiający Numery artykułów ZB ZB Do typu 20, 21, 22, odległość od ściany 30 mm Do typu 10, odległość od ściany 60 mm Odpowiednie dla klasy wymagań I, II i III*. * AK III jest spełniony przez zastosowanie dodatkowych zabezpieczeń przed przesunięciem ZK i ZK (oprócz typu 10). 2. Ustalanie miejsca nawiercania otworów W Zaznaczyć miejsca nawiercania otworów (rozstaw przyłączy i umiejscowienie uchwytów patrz. str. 69) W Nawiercić 2 otwory Ø 10 mm W Włożyć kołki Ø Uwaga! Zestawy montażowe dostarczane seryjnie są przeznaczone do stabilnego zamocowania grzejników na ścianach o odpowiedniej nośności. Należy zawsze sprawdzić na miejscu sposób mocowania i dostosować elementy mocujące do warunków montażu! 3. Odległości od ściany odstęp między otworami 100 mm odległość od ściany = 60 mm odległość od ściany = 30 mm 70 Grzejniki płytowe Kermi therm-x2

73 Verteo Mocowanie na ścianie Montaż z wykorzystaniem konsoli ściennej długiej 1. Opis Konsola ścienna długa W skład zestawu wchodzą: 2 konsole ścienne, 2 zabezpieczenia przed zrzuceniem, 3 klipsy dźwiękochłonne Numery artykułów ZB ZB ZB ZB ZB wys mm wys mm wys mm wys mm wys mm Typ zestawu Odległość od ściany w mm lub 50 Odpowiednie dla klasy wymagań I, II i III*. * AK III jest spełniony przez zastosowanie dodatkowych zabezpieczeń przed przesunięciem ZK i ZK Verteo 2. Ustalanie miejsca nawiercania otworów W Zaznaczyć miejsca nawiercania otworów (rozstaw przyłączy i umiejscowienie uchwytów patrz. str. 69) W Nawiercić 2 otwory Ø 10 mm W Włożyć kołki 1 16 Ø Uwaga! Zestawy montażowe dostarczane seryjnie są przeznaczone do stabilnego zamocowania grzejników na ścianach o odpowiedniej nośności. Należy zawsze sprawdzić na miejscu sposób mocowania i dostosować elementy mocujące do warunków montażu! 3. Odległość od ściany W Wybór odległości od ściany (30 lub 50 mm) Grzejniki płytowe Kermi therm-x2 71

74 Verteo Mocowanie na podłodze Montaż z wykorzystaniem zestawu konsoli podporowych 1. Opis Zestaw konsoli podporowych W skład zestawu wchodzą: 2 konsole podporowe lewa + prawa, 2 zabezpieczenia przed zrzuceniem i przesunięciem Pasujące osłony z tworzywa sztucznego do: montażu na surowym podłożu, nr art. ZB , montażu na podłożu gotowym, nr art. ZB , Numery artykułów ZB typ 20/21, biały ZB0290* typ 20/21, kolorowy ZB typ 22, biały ZB0291* typ 22, kolorowy * Składając zamówienie, należy podać kolor Odpowiednie dla klasy wymagań I, II i III. Przy niewystarczającej nośności ściany. Zabezpieczenie przed przewróceniem przez konsolę ścienną krótką (zawartą w zakresie dostawy grzejnika) w połączeniu z zabezpieczeniem przed przesunięciem (zawartym w zakresie dostawy konsoli podporowej). 2. Położenie punktów mocowania FSN 20/21 FSN 22 PSN 20/21 PSN 22 Głębokość (BT) Odstęp X Montaż konsoli W Wkręcić przekładki W Wetknąć wsporniki konsoli W Nasadzić konsole i zabezpieczyć nakrętką radełkowaną 72 Grzejniki płytowe Kermi therm-x2

75 3. Montaż konsoli W Przyciąć nogi konsoli W Zamontować nogi konsoli W Zabezpieczyć śrubami bez łba Verteo W Zaznaczyć miejsca wiercenia otworów na nogę konsoli W Nawiercić 4 otwory Ø 10 mm WWłożyć kołki Typ Wymiar Y 20/ W Zawiesić grzejnik W Zamknąć i przykręcić zabezpieczenie przed zrzuceniem i przesunięciem Grzejniki płytowe Kermi therm-x2 73

76 grzejniki płytowe Kermi Verteo zob. strona Grzejniki płytowe Kermi therm-x2

77 Wymiary montażowe / rozstaw przyłączy Grzejniki therm-x2 Profil-K / Profil-K higieniczny / Profil-K modernizacyjny / Plan- / Line-K / Plan- / Line-K higieniczny / Plan- / Line-K modernizacyjny Typ Dł. X Y (dł. 1800) dł./2 (dł. 2300: dł./2-17) Dł. Typ 10 Typ 11 Typ 12 Typ 20 / 22 Typ 30 / 33 Wymiary montażowe grzejniki płytowe Typ A B C Profil wys wys Plan-/Line HK wys wys wys. widok z tyłu dł therm-x2 Profil-V / Profil-V higieniczny / Plan- / Line-V / Plan- / Line-V higieniczny Typ Dł. X Y (dł. 1800) ) / ) / dł./2 (dł. 2300: dł./2-17) 1) tylko po stronie zaworu w przypadku typu 10 Wymiary montażowe grzejniki płytowe widok z tyłu Typ 10 Typ 11 Typ 12 Typ 20 / 22 Typ 30 / 33 Sposoby podłączenia Typ B C Profil 89 wys Plan-/Line HK 94 wys widok z przodu zasilanie 3/4 powrót 3/4 Wykonanie zawór z prawej strony jak na rysunku, wykonanie zawór z lewej strony jak w lustrzanym odbiciu. therm-x2 Profil-VM / Plan- / Line-VM Typ Dł. X Y (dł. 1800) ) / ) / dł./2 (dł. 2300: dł./2-17) 1) tylko po stronie zaworu w przypadku typu 10 dł./2 widok z tyłu Typ 10 Typ 11 typ Wymiary montażowe grzejniki płytowe Typ B C Profil 89 wys Plan-/Line HK 94 wys widok z przodu zasilanie 3/4 powrót 3/4 Wykonanie zawór z prawej strony jak na rysunku, wykonanie zawór z lewej strony identyczne. Wskazówka: Przy podłączeniu środkowym zasilanie znajduje się zawsze po lewej stronie, niezależnie od pozycji zaworu. Grzejniki płytowe Kermi therm-x2 75

78 Sposoby podłączenia Grzejniki kompaktowe kilkupłytowe Sposoby podłączenia z wkładką rozdzielającą x2 na powrocie pozycja wkładki pozycja wkładki pozycja wkładki pozycja wkładki Sposoby podłączenia bez wkładki rozdzielającej x2 bez wkładki rozdzielającej bez efektu therm-x2 mniejsza moc do 8 % bez wkładki rozdzielającej bez efektu therm-x2 mniejsza moc do 8 % Niedopuszczalne sposoby podłączenia Wskazówka: W zakres dostawy grzejnika płytowego wchodzi wkładka rozdzielająca x2. Montaż na powrocie (oprócz wys. 200 mm). 76 Grzejniki płytowe Kermi therm-x2

79 Sposoby podłączenia Grzejniki kompaktowe kilkupłytowe, łączone Dopuszczalne sposoby podłączenia pozycja wkładki pozycja wkładki bez wkładki rozdzielającej -> bez efektu therm-x2 bez wkładki rozdzielającej -> bez efektu therm-x2 pozycja wkładki drugi grzejniki bez efektu therm-x2 połączenie grzejników wyłącznie dołem pozycja wkładki drugi grzejniki bez efektu therm-x2 połączenie grzejników wyłącznie dołem Sposoby podłączenia Dopuszczalne sposoby podłączenia Uwaga! Niezbędny jest zestaw wkładek, nr art. ZT Grzejniki płytowe Kermi therm-x2 77

80 Sposoby podłączenia therm-x2 Profil-V / Plan-V / Line-V kilkupłytowe Dopuszczalne sposoby podłączenia wyłącznie z adapterem D wyłącznie z adapterem D Niedopuszczalne sposoby podłączenia 78 Grzejniki płytowe Kermi therm-x2

81 Montaż wkładki rozdzielającej therm-x2 w grzejnikach kompaktowych Instrukcja montażu Wkładka rozdzielająca therm-x2 może być stosowana wyłącznie w kilkupłytowych grzejnikach kompaktowych (typ 12, 20, 22, 30, 33) i przy podłączeniu jednostronnym lub naprzemiennym. Umieszcza się ją w króćcu przyłączeniowym powrotnym (oprócz wys. 200/205). Uwaga! Nie dopuszcza się stosowania przy podłączeniu zasilania i powrotu od dołu naprzemiennie. 1. Wsunąć klucz montażowy we wkładkę rozdzielającą w odpowiednim położeniu i do oporu. 2. Przestrzegać pozycji montażu wkładki w kluczu montażowym: W poziome położenie uchwytu W strzałka z logo skierowana do ściany Wsunąć wkładkę w trójnik na powrocie: W Lekko ścisnąć wkładkę rozdzielającą W delikatnie poruszać wkładką do przodu i do tyłu, aby wsunąć ją do oporu Sposoby podłączenia 3. Sprawdzić pozycję klucza montażowego: W klucz montażowy dosunięty do oporu, poziome położenie uchwytu Wyciągnąć klucz montażowy. W Podłączyć grzejnik do instalacji odpowiednimi śrubunkami. Przestrzegać przy tym maksymalnej głębokości wkręcenia w gwint przyłączeniowy: 14 mm. Grzejniki płytowe Kermi therm-x2 79

82 Sposoby podłączenia therm-x2 Profil-VM / Plan-VM / Line-VM Podłączenie grzejnika therm-x2 z przyłączem środkowym jako grzejnik kompaktowy therm-x2, zawór z prawej strony Grzejnik kompaktowy, przyłącze z jednej strony korek odpowietrzający zawór odpowietrzający korek odpowietrzający zasilanie korek zaślepiający korek zaślepiający korek zaślepiający powrót zasilanie powrót Przyłącza z gwintem zewnętrznym 3/4 należy zamknąć za pomocą 2 zaślepek Uwaga: przy podłączeniu grzejnika zaworowego prawego jako grzejnik kompatkowy należy pamietać o podłączeniu powrotu z prawej strony therm-x2, zawór z lewej strony grzejnik kompaktowy, przyłącze z jednej strony zawór korek odpowietrzający zasilanie korek odpowietrzający korek zaślepiający korek zaślepiający powrót korek zaślepiający zasilanie powrót Przyłącza z gwintem zewnętrznym 3/4 należy zamknąć za pomocą 2 zaślepek Uwaga: przy podłączeniu grzejnika zaworowego lewego jako grzejnik kompatkowy należy pamietać o podłączeniu powrotu z lewej strony 80 Grzejniki płytowe Kermi therm-x2

83 Montaż wkładki rozdzielającej w systemach jednorurowych Instrukcja montażu Wkładka rozdzielająca do systemu jednorurowego może być stosowana tylko w kilkupłytowych grzejnikach kompaktowych (typ 12, 20, 22, 30, 33) (oprócz wys. 200/205). Wkładka rozdzielająca jest przeznaczona do zaworów jednorurowych z rurą nurkową Ø 11 11,5 mm. 1. Przygotować narzędzia. Numer artykułu ZT Wsunąć klucz montażowy we wkładkę rozdzielającą w odpowiednim położeniu i do oporu. Sposoby podłączenia 3. Sprawdzić, czy na zaworze jednorurowym odbywa się zasilanie czy powrót medium grzewczego przez rurę nurkową (zob. informacje producenta). W Przestrzegać pozycji montażu wkładki w kluczu montażowym: poziome położenie uchwytu (rys. 3a/3b) w przypadku powrotu przez rurę nurkową: W strzałka z logo skierowana do ściany (rys. 3a) 3a w przypadku zasilania przez rurę nurkową: W strzałka z logo skierowana do płyty przedniej (rys. 3b) Wsunąć wkładkę w trójnik na powrocie (rys. 3a/3b): W Lekko ścisnąć wkładkę rozdzielającą W delikatnie poruszać wkładką do przodu i do tyłu, aby wsunąć ją do oporu 3b Grzejniki płytowe Kermi therm-x2 81

84 Montaż wkładki rozdzielającej w systemach jednorurowych Instrukcja montażu 4. Sprawdzić pozycję klucza montażowego: W klucz montażowy dosunięty W poziome położenie uchwytu Wyciągnąć klucz montażowy. 5. Rurę nurkową przyciąć na długość X: W X = (22 mm A) ±1 mm W A = żądana głębokość wkręcania tulei wkręcanej = maks. 14 mm W Zaokrąglić krawędzie rury nurkowej W Upewnić się, że rura nurkowa nie jest uszkodzona ani odkształcona 6. Dobrze nawilżyć rurę nurkową, aby uniknąć późniejszego przekręcenia wkładki rozdzielającej: W Tuleję wkręcaną o żądanej głębokości wkręcania A wkręcić szczelnie w trójnik grzejnika. Przestrzegać przy tym maksymalnej głębokości wkręcenia w gwint przyłączeniowy: 14 mm. W Przykręcić zawór jednorurowy do tulei wkręcanej. W Podłączyć zawór jednorurowy do instalacji W (patrz instrukcja montażu zaworu jednorurowego). 82 Grzejniki płytowe Kermi therm-x2

85 Demontaż osłony górnej w grzejnikach płytowych typu Warunki demontażu osłony górnej (bocznej). Minimalna odległość między bokiem grzejnika a ścianą (z jednej strony) wys. grzejnika X = odległość od ściany Podłączenie grzejnika jednostronne lub naprzemienne za pomocą zaworów kątowych uniemożliwia demontaż osłony bocznej grzejnika. Demontaż osłony górnej Odgiąć lekko z jednej strony plastikowy zacisk osłony bocznej i odkręcić go ruchem w lewo. W przypadku grzejnika profilowego o dł mm i więcej zdemontować zaczep mocujący z osłony górnej. Sposoby podłączenia Osłonę boczną delitatnie odchylić od grzejnika (patrz rysunek) i unosząc górną osłonę zdjąć ją z haków mocujących. Następnie unieść osłonę górną z jednej strony i przesuwając w kierunku drugiego boku wypiąć z haczyków od drugiej osłony bocznej. Montaż osłony górnej przebiega w odwrotnej kolejności! Grzejniki płytowe Kermi therm-x2 83

86 Mocowanie na ścianie Montaż w wykorzystaniem kołka rozporowego Mocowanie grzejników zaworowych i kompaktowych Zestaw montażowy grzejników o dł. do 1600 mm W skład zestawu wchodzą: 2 kołki rozporowe 160 mm, 2 uchwyty dystansowe, 2 zaciski zabezpieczające Numery artykułów ZB długość 95 mm ZB długość 130 mm ZB długość 160 mm ZB długość 200 mm Odpowiednie dla klasy wymagań I i II. Zestaw montażowy grzejników o dł. od 1800 mm Załączany jest dodatkowy zestaw kołków rozporowych (oprócz wysokości 200 mm), na który składają się: 1 kołek rozporowy 160 mm, 1 uchwyt dystansowy, 1 zacisk zabezpieczający Numery artykułów ZB długość 95 mm ZB długość 130 mm ZB długość 160 mm ZB długość 200 mm Odpowiednie dla klasy wymagań I i II. 84 Grzejniki płytowe Kermi therm-x2

87 Mocowanie na ścianie Montaż w wykorzystaniem kołka rozporowego 1. Ustalanie miejsca nawiercania otworów W Zaznaczyć miejsca nawiercania otworów (rozstaw przyłączy i umiejscowienie uchwytów patrz. str. 75) W nawiercić 2 otwory Ø 18 mm W W przypadku grzejników o dł mm i powyżej należy wywiercić dodatkowy otwór na środku Uwaga! Zestawy montażowe dostarczane seryjnie są przeznaczone do stabilnego zamocowania grzejników na ścianach o odpowiedniej nośności. Należy zawsze sprawdzić na miejscu sposób mocowania i dostosować elementy mocujące do warunków montażu! Typ 10 Typ 10 głębokość gł. 1) w mm 61 1) głębokość grzejnika Plan: + 2 mm * Mocowanie * wskazówka: Przedłużenie do uchwytu dystansowego (nr art.: ZB ) nie wchodzi w zakres dostawy typ Typ / / 33 głębokość gł. 1) w mm ) głębokość grzejnika Plan: + 2 mm Grzejniki płytowe Kermi therm-x2 85

88 Mocowanie na ścianie Montaż w wykorzystaniem kołka rozporowego 2. Odległość od ściany W Kołek rozporowy umieścić rowkiem do góry W Ustawić odległość od ściany i dokręcić koł ek wkrętakiem W Przynajmniej 2/3 długości kołka musi znajdować się w ścianie Wskazówka: Maksymalna odległość od ściany zmniejsza się, jeżeli mamy do czynienia z ryzalitem ściennym, płytą izolacyjną, itp. o grubość danego materiału (patrz rys. poniżej); Element rozporowy kołka nie może znaleźć się w całości w pustej przestrzeni zastosowanego materiału bud owlanego. A 6 Typ A mm mm występ w ścianie, np. materiał izolacyjny Wskazówka: W przypadku montażu grzejnika w pomieszczeniu, gdzie może dojść do większego obciążenia (np. szkoły, dyskoteki) zale camy zastosowanie wspornika do szybkiego montażu lub konsultację z naszym doradcą technicznym. 3. Wyrównanie Konsole ustawić w poziomie za pomocą mimośrodu kluczem (SW 22) Grzejniki płytowe Kermi therm-x2

89 Mocowanie na ścianie Montaż z wykorzystaniem konsoli ściennej krótkiej 1. Opis Konsola ścienna krótka W skład zestawu wchodzą: 2 krótkie konsole ścienne, 4 śruby, 4 podkładki, 4 kołki rozporowe, 2 klipsy dźwiękochłonne, 2 zabezpieczenia przed wyciągnięciem do konsoli ściennych, 2 nakrętki do uchwytów dystansowych, 2 uchwyty dystansowe Od długości 1800 potrzebna jest trzecia konsola. Odpowiednie dla klasy wymagań I, II i III. Klasa wymagań III jest spełniona dzięki zastosowaniu zabezpieczenia przed przesunięciem ZK i w zależności od wielkości grzejnika ZK Dla typu 10 możliwe tylko przy odstępie od ściany 50 lub 60 mm. Dla typu możliwe tylko przy odstępie od ściany 30 lub 40 mm. Numery artykułów ZB biel, odl. od ściany = 30 mm ZB biel, odl. od ściany = 40 mm ZB biel, odl. od ściany = 50 mm ZB biel, odl. od ściany = 60 mm ZB ocynk., odl. od ściany = 30 mm ZB ocynk., odl. od ściany = 40 mm ZB ocynk., odl. od ściany = 50 mm ZB ocynk., odl. od ściany = 60 mm ZB0264* wykonanie w kolorze * Przy zamówieniu należy podać kolor i odległość od ściany 2. Ustalanie miejsca nawiercania otworów W Zaznaczyć miejsca nawiercania otworów (rozstaw przyłączy i umiejscowienie uchwytów patrz. str. 75) W Nawiercić 2 otwory Ø 10 mm W W przypadku grzejników o dł mm i powyżej należy wywiercić dodatkowy otwór na środku W Włożyć kołki Ø Uwaga! Zestawy montażowe dostarczane seryjnie są przeznaczone do stabilnego zamocowania grzejników na ścianach o odpowiedniej nośności. Należy zawsze sprawdzić na miejscu sposób mocowania i dostosować elementy mocujące do warunków montażu! Mocowanie 3. Odległości od ściany odstęp między otworami 100 mm odległość od ściany = 60 mm odległość od ściany = 50 mm odległość od ściany = 40 mm odległość od ściany = 30 mm Grzejniki płytowe Kermi therm-x2 87

90 Mocowanie na ścianie Montaż z wykorzystaniem konsoli ściennej z regulacją głębokości 1. Opis Zestaw konsoli ściennych z regulacją głębokości W skład zestawu wchodzą: 1 konsola ścienna regulowana, 2 śruby, 2 podkładki, 2 kołki, 2 klipsy dźwiękochłonne, 1 zabezpieczenie przed wyjęciem z zawiasów do konsoli ściennej Numery artykułów ZB biel, odl. od ściany = mm ZB biel, odl. od ściany = mm ZB biel, odl. od ściany = mm ZB0287* wykonanie w kolorze * Przy zamówieniu należy podać kolor i odległość od ściany Odpowiednie dla klasy wymagań I, II i III. Klasa wymagań III jest spełniona dzięki zastosowaniu zabezpieczenia przed przesunięciem ZK i w zależności od wielkości grzejnika ZK Dla typu 10 możliwe tylko przy odstępie od ściany od 45 do 60 mm. Dla typu możliwe tylko przy odstępie od ściany od 35 do 45 mm. 2. Montaż na jednym rzędzie uchwytów, z dystansem Konsola ścienna regulowana, odległość od ściany mm Klasa wymagań I i II Liczba konsoli (dla wszystkich wysokości) Długości (mm) Typ Typ Typ Typ Typ Typ Typ Typ Typ Przy odstępie od ściany obowiązuje taka sama liczba konsoli jak w zestawie konsoli ściennych krótkich lub kołków rozporowych. 3. Ustalanie miejsca nawiercania otworów W Liczba konsoli - patrz wyżej W Zaznaczyć miejsca nawiercania otworów (rozstaw przyłączy i umiejscowienie uchwytów patrz. str. 75) W Nawiercić otwory i włożyć kołki W Uwzględnić materiał ściany 88 Grzejniki płytowe Kermi therm-x2

91 4. Przebieg montażu na jednym rzędzie uchwytów 1. Montaż konsoli W Wyrównać i dokręcić konsole W Zamontować dolne śruby zabezpieczające Dopilnować, aby kołek był ściśle spasowany z przednią krawędzią konsoli 2. Klipsy dźwiękochłonne i zabezpieczenie przed wyjęciem z zawiasów W Zamontować klipsy dźwiękochłonne na wszystkich konsolach W Zamontować zabezpieczenia przed wyjęciem na konsolach zewnętrznych 3. Ustawianie odstępu grzejnika od ściany W Poluzować śrubę z łbem imbusowym o gnieździe sześciokątnym W Ustawić uchwyt dystansowy W Dokręcić śrubę z łbem imbusowym o gnieździe sześciokątnym 4. Zamontować uchwyt dystansowy 5. Przedłużka uchwytu dystansowego W W zależności od sytuacji montażowej ew. zastosować przedłużkę do podkładki dystansowej Mocowanie 6. Montaż i zabezpieczenie grzejnika W Założyć grzejniki z uchwtrami na konsolach i wyrównać na boki W Zacisnąć zabezpieczenia przed zrzuceniem na uchwytach grzejnika Grzejniki płytowe Kermi therm-x2 89

92 Mocowanie na ścianie Montaż z wykorzystaniem konsoli ściennej z regulacją głębokości 1. Montaż na dwóch rzędach uchwytów Konsola ścienna regulowana, odległość od ściany mm Klasa wymagań I i II Liczba konsoli (dla wszystkich wysokości) Długości (mm) Typ Typ Typ Typ Typ Typ Typ Typ Typ Przy odstępie od ściany obowiązuje taka sama liczba konsoli jak w zestawie konsoli ściennych krótkich lub kołków rozporowych. 2. Ustalanie miejsca nawiercania otworów 1. Należy zwrócić uwagę na odległość między uchwytami grzejnika W Wymiar = X W Liczba konsoli - patrz wyżej 2. Wiercenie W Zaznaczyć miejsca nawiercania otworów (rozstaw przyłączy i umiejscowienie uchwytów patrz. str. 75) W Nawiercić otwory i włożyć kołki W Uwzględnić materiał ściany 90 Grzejniki płytowe Kermi therm-x2

93 3. Przebieg montażu na dwóch rzędach uchwytów 1. Montaż konsoli W Wyrównać i dokręcić konsole w płaszczyźnie poziomej i pionowej 2. Klipsy dźwiękochłonne i zabezpieczenie przed wyjęciem z zawiasów W Zamontować klipsy dźwiękochłonne na wszystkich konsolach W Zamontować zabezpieczenia przed wyjęciem na konsolach zewnętrznych 3. Ustawianie odstępu grzejnika od ściany W Poluzować śrubę z łbem imbusowym o gnieździe sześciokątnym W Ustawić właściwy odstęp od ściany W Dokręcić śrubę z łbem imbusowym o gnieździe sześciokątnym Mocowanie 4. Montaż i zabezpieczenie grzejnika W Założyć grzejniki z uchwytami na konsolach i wyrównać na boki W Zacisnąć zabezpieczenia przed zrzuceniem na uchwytach grzejnika Grzejniki płytowe Kermi therm-x2 91

94 Mocowanie na ścianie Montaż z wykorzystaniem mocowania do domów gotowych 1. Opis Mocowanie do domów gotowych Zestaw podwójny, w skład zestawu wchodzą: 2 mocowania do domów gotowych 2 śruby Ø7x120 2 kołki rozporowe Ø10x80 2 zabezpieczenia przed wyciągnięciem 2 uchwyty dystansowe Od długości 1800 mm potrzebna jest trzecia konsola. Odpowiednie dla klasy wymagań I i II. W typie 33 od wysokości 750 mm i długości 1300 mm należy zamontować konsole na dolnych i górnych uszach. 2. Montaż na górnym rzędzie uchwytów 3. Ustalenie miejsca nawiercania otworu 92 Grzejniki płytowe Kermi therm-x2

95 4. Przebieg montażu na górnym rzędzie uchwytów Mocowanie Grzejniki płytowe Kermi therm-x2 93

96 Mocowanie na ścianie Montaż z wykorzystaniem mocowania do domów gotowych 1. Montaż na dwóch rzędach uchwytów 2. Ustalenie miejsca nawiercania otworu 94 Grzejniki płytowe Kermi therm-x2

97 3. Przebieg montażu na dwóch rzędach uchwytów Mocowanie Grzejniki płytowe Kermi therm-x2 95

98 Mocowanie na ścianie Montaż z wykorzystaniem konsoli ściennej długiej 1. Opis Konsola ścienna długa W skład zestawu wchodzą: 2 konsole ścienne, 2 zabezpieczenia przed wyciągnięciem do konsoli ściennych, 3 klipsy dźwiękochłonne Od długości 1800 mm potrzebna jest trzecia konsola. Typ zestawu Odległość od ściany w mm lub 50 Odpowiednie dla klasy wymagań I i II. Tylko w połączeniu z zestawem śrub z kołkiem ZK Numery artykułów ZB ocynk., wys. 300 mm ZB biel, wys. 400 mm ZB biel, wys. 500 mm ZB biel, wys. 554 mm ZB biel, wys. 600 mm ZB biel, wys. 750 mm ZB biel, wys. 900 mm ZB biel, wys. 954 mm ZB ocynk., wys. 300 mm ZB ocynk., wys. 400 mm ZB ocynk., wys. 500 mm ZB ocynk., wys. 554 mm ZB ocynk., wys. 600 mm ZB ocynk., wys. 750 mm ZB ocynk., wys. 900 mm ZB ocynk., wys. 954 mm 2. Ustalanie miejsca nawiercania otworów W Zaznaczyć miejsca nawiercania otworów (rozstaw przyłączy i umiejscowienie uchwytów patrz. str. 75) W Nawiercić 2 otwory Ø 10 mm W W przypadku grzejników o dł mm i powyżej należy wywiercić dodatkowy otwór na środku W Włożyć kołki 16 Ø Uwaga! Zestawy montażowe dostarczane seryjnie są przeznaczone do stabilnego zamocowania grzejników na ścianach o odpowiedniej nośności. Należy zawsze sprawdzić na miejscu sposób mocowania i dostosować elementy mocujące do warunków montażu! 3. Odległość od ściany W Wybór odległości od ściany (30 lub 50 mm) Grzejniki płytowe Kermi therm-x2

99 Mocowanie na ścianie Montaż grzejników higienicznych Wieszak kątowy do płytowych grzejników higienicznych Wieszak kątowy z ocynkowanej blachy stalowej, kolor biały (RAL 9016), odległość grzejnika od ściany 100 mm, do montażu płytowych grzejników higienicznych 2 wieszaki kątowe, 4 klipsy izolujące, 2 haczyki zabezpieczające, 4 śruby z łbem sześciokątnym, 4 podkładki, 4 kołki rozporowe Numery artykułów ZB ZB ZB ZB ZB wys. 300 mm wys. 400 mm wys. 500 mm wys. 600 mm wys. 900 mm Przeznaczone wyłącznie do kompaktowych grzejników higienicznych (typ 10, 20, 30). Mocowanie Grzejniki płytowe Kermi therm-x2 97

100 Mocowanie na ścianie Montaż z wykorzystaniem konsoli do szybkiego montażu 1. Opis Konsola do szybkiego montażu W skład zestawu wchodzą: 2 konsole lakierowane z izolacją akustyczną, 1 zabezpieczenie przed przesunięciem lakierowane, 4 śruby, 4 kołki rozporowe, 4 podkładki Od długości 1800 mm potrzebna jest trzecia konsola. Typ zestawu Odległość od ściany w mm lub 50 Odpowiednie dla klasy wymagań I i II. Numery artykułów Typ 11-33, odległość od ściany = 30 mm ZB wys. 300 mm ZB wys. 400 mm ZB wys. 500 mm ZB wys. 554 mm ZB wys. 600 mm ZB wys. 750 mm ZB wys. 900 mm ZB wys. 954 mm Typ 11-33, odległość od ściany = 50 mm ZB wys. 300 mm ZB wys. 400 mm ZB wys. 500 mm ZB wys. 600 mm ZB wys. 750 mm ZB wys. 900 mm Typ 10, odległość od ściany = 60 mm ZB wys. 300 mm ZB wys. 400 mm ZB wys. 500 mm ZB wys. 600 mm ZB wys. 750 mm ZB wys. 900 mm 2. Ustalanie miejsca nawiercania otworów W Zaznaczyć miejsca nawiercania otworów (rozstaw przyłączy i umiejscowienie uchwytów patrz. str. 75) W Nawiercić 2 otwory Ø 10 mm W W przypadku grzejników o dł mm i powyżej należy wywiercić dodatkowy otwór na środku W Włożyć kołki Uwaga! Zestawy montażowe dostarczane seryjnie są przeznaczone do stabilnego zamocowania grzejników na ścianach o odpowiedniej nośności. Jednak w każdym przypadku należy na miejscu montażu zadecydować o najodpowiedniejszej metodzie, dostosowując ją do zastanych warunków montażu! W celu podniesienia nośności można użyć trzeciego zestawu śruba + kołek. 98 Grzejniki płytowe Kermi therm-x2

101 Mocowanie na ścianie Montaż z wykorzystaniem zestawu szyn ściennych 1. Opis Zestaw szyn ściennych do montażu grzejników płytowych Kermi typu 12, 22 i 33 W skład zestawu wchodzą: 2 szyny ścienne, 4 śruby, 4 podkładki, 4 kołki rozporowe Odległość od ściany: 34 mm (przy wys mm) Od długości 1800 mm potrzebna jest trzecia konsola. Odpowiednie dla klasy wymagań I i II. Odpowiednie do klasy wymagań III tylko w połączeniu ze specjalnym zabezpieczeniem przed przesunięciem. Numery artykułów Do grzejników płytowych Profil ZB wys. 200 mm, typ 22 ZB wys. 200 mm, typ 33 ZB wys. 300 mm ZB wys. 400 mm ZB wys. 500 mm ZB wys. 554 mm ZB wys. 600 mm ZB wys. 750 mm ZB wys. 900 mm ZB wys. 954 mm Do grzejników płytowych Plan i Line ZB wys. 200 mm, typ 22 ZB wys. 200 mm, typ 33 ZB wys. 300 mm ZB wys. 400 mm ZB wys. 500 mm ZB wys. 554 mm ZB wys. 600 mm ZB wys. 900 mm ZB wys. 954 mm 2. Minimalna liczba punktów mocowania zależnie od materiału, z którego zbudowana jest ściana dla klas wymagań 1 3 Materiał ściany Pełna cegła wapiennokrzemowa (KS12) / beton Pustak ceramiczny typu "Porotherm" Typ wysokość Klasa wymagań szerokość Mocowanie Grzejniki płytowe Kermi therm-x2 99

102 Mocowanie na ścianie Montaż z wykorzystaniem zestawu szyn ściennych 3. Położenie punktów mocowania / Długość (dł.) A B C C *145 / 105 dł. / *145 / 105 dł. / *145 / 105 dł. / *145 / 105 dł. / *145 / 105 dł. / *145 / 105 dł. / * Grzejnik zaworowy od strony przyłącza 4. Montaż konsoli W Zwracać uwagę na liczbę punktów mocowania (patrz tab. punkt 2 / strona 99) - Ustalić minimalną liczbę zależnie od materiału, z którego zbudowana jest ściana, dla wymagań klasy 1-3 W Zwracać uwagę na położenie punktów mocowania (patrz rys. punkt 3 strona 94) W Zaznaczyć miejsca nawiercania otworów - Wymiary grzejnika patrz instrukcja użytkowania i montażu grzejnika. W Nawiercić otwory i włożyć kołki - Nie nawiercać udarowo cegieł z pustaków ceramicznych - Kołki wsadzić w ścianę aż do oporu W Przykręcić konsole ręcznie do oporu wys. w mm B1 mm B2 mm 200, typ , typ (przy wys. 200 = 32) W Ustalić położenie konsoli w poziomie i pionie, po czym dokręcić śruby do oporu 100 Grzejniki płytowe Kermi therm-x2

103 Mocowanie na ścianie Montaż z wykorzystaniem zestawu szyn ściennych 5. Montaż i zabezpieczenie grzejnika W Naprężyć wstępnie konsole W Osadzić grzejnik dolną krawędzią na wsporniku konsoli, po czym wsunąć przez izolację akustyczną w szczelinę, ustawić i docisnąć ku górze W Sprawdzić, czy mechanizm sprężynowy zazębił się we wszystkich konsolach Mocowanie W Zabezpieczyć przed przesuwaniem i wyciąganiem, dokręcając górną śrubę do oporu Grzejniki płytowe Kermi therm-x2 101

104 Montaż uniwersalny szablon montażowy Wskazówki producenta Dopuszczalne zastosowanie: Uniwersalny szablon montażowy może być stosowany wyłącznie do montażu wstępnego i mocowania rur podłączeniowych przeznaczonych do podłączania grzejników zaworowych Kermi. Każde inne zastosowanie jest niezgodne z przeznaczeniem, a tym samym niedopuszczalne! Numer artykułu ZK Przebieg montażu 1. Przed zamontowaniem dokładnie zapoznać się z instrukcją montażu! 2. Transport i przechowywanie wyłącznie w opakowaniu ochronnym 3. Sprawdzić zawartość opakowania pod kątem kompletności oraz uszkodzeń! A Uniwersalny szablon montażowy B Króciec przyłączeniowy 3/4" C Nakrętka motylkowa D Instrukcja montażu E Wkładka w jęz. polskim do instrukcji 4. Przygotować niezbędne materiały / narzędzia. Dobrać śruby i kołki w zależności od rodzaju ściany (nie wchodzą one w zakres dost awy szablonu montażowego)! 102 Grzejniki płytowe Kermi therm-x2

105 Przebieg montażu 5. Określić położenie uniwersalnego szablonu montażowego (A). Ustalić pozycję grzejnika zaworowego. Zaznaczyć na ścianie dolną i boczną krawędź grzejnika (= krawędź dolna i boczna uniwersalnego szablonu montażowego). W przypadku grzejników z przyłączem środkowym należy zaznaczyć dolną krawędź oraz środek grzejnika. Poz. (1) = podłączenie grzejnika lewego Poz. (2) = podłączenie grzejnika środkowego Poz. (3) = podłączenie grzejnika prawego 6. Zaznaczyć miejsca nawiercania otworów Uniwersalny szablon montażowy (A) przyłożyć odpowiednio do ściany i zaznaczyć miejsce nawiercania obu otworów. Dobrać wielkość wierteł w zależności od rozmiaru używanych kołków. 7. Wywiercić otwory na kołki Uwaga: elementy mocujące należy dobrać odpowiednio do jakości podłoża i dostosować do warunków montażu. Uwaga niebezpieczeństwo! Podczas wiercenia otworów należy uważać, aby nie uszkodzić przewodów prądowych, wodnych lub gazowych. Mocowanie 8. Uniwersalny szablon montażowy (A) przymocować do ściany za pomocą odpowiednich śrub i kołków. Uniwersalny szablon montażowy (A) przyłożyć odpowiednio do ściany i ustawić przy pomocy śrub mocujących. Następnie uniwersalny szablon montażowy (A) wyrównać przy pomocy poziomicy i dokręcić śruby mocujące. Na surowej nieotynkowanej ścianie, w celu skompensowania grubości tynku można zastosować zestaw do montażu na ścianie surowej ZB (nie wchodzi w zakres dostawy). Grzejniki płytowe Kermi therm-x2 103

106 Montaż uniwersalny szablon montażowy Przebieg montażu 9.1 Wymiary przyłączy grzejników zaworowych Typ 10 Typ 20 Typ 12 Typ 20 / 22 Typ 30 / Wymiary przyłączy grzejników z przyłączem środkowym Typ 10 Typ 11 typ Ustawić żądaną odległość "X" przyłączy od ściany i przymocować króciec 3/4" (B) nakrętką motylkową (C). Odległość od ściany "X" = wymiary przyłączy zaworowego grzejnika płytowego (zob. punkty 9.1 i 9.2) + odległość od ściany w zależności od sposobu mocowania na ścianie (zob. odpowiednia instrukcja mocowania na ścianie). Jeżeli uniwersalny szablon montażowy (A) montowany na surowej nieotynkowanej ścianie, ustalając odległość od ściany należy uwzględnić grubość tynku, który zostanie nałożony w przyszłości. 104 Grzejniki płytowe Kermi therm-x2

107 Przebieg montażu 11. Podłączyć moduł grzejnikowy do króćca przyłączeniowego (B). Następnie można przystąpić do układania rur grzewczych zgodnie z aktualnym stanem wiedzy technicznej i podłączenia ich do króćca przyłączeniowego (B) za pomocą przyłączy grzejnikowych dostępnych w handlu. Uwaga! Przed uruchomieniem instalacji grzewczej należy skontrolować przyłącza pod kątem szczelności. 12. Zaznaczyć odpowiednio punkty mocowania na ścianie. Wsunąć metrówkę do prowadnicy uniwersalnego szablonu montażowego (A) i zaznaczyć wys. grzejnika (BH). Następnie przy użyciu poziomicy zaznaczyć w odpowiednim miejscu boczną krawędź lub środek grzejnika. Wymiary otworów wierconych używanego mocowania na ścianie należy odczytać z załączonej do niego instrukcji montażu. Mocowanie Uwaga niebezpieczeństwo! Podczas wiercenia otworów należy uważać, aby nie uszkodzić przewodów prądowych, wodnych lub gazowych. Grzejniki płytowe Kermi therm-x2 105

108 Montaż uniwersalny szablon montażowy Przebieg montażu 13. Wiercenie otworów do zamocowania i montaż mocowania ściennego zgodnie z załączoną instrukcją montażu. Uwaga! Zestawy montażowe dostarczane seryjnie są przeznaczone do stabilnego zamocowania grzejników na ścianach o odpowiedniej nośności. Należy zawsze sprawdzić na miejscu sposób mocowania i dostosować elementy mo cujące! 14. Przy montażu zaworowego grzejnika płytowego Kermi należy wcześniej usunąć uniwersalny szablon montażowy (A). Przed ponownym użyciem uniwersalnego szablonu montażowego (A) należy sprawdzić jego stan techniczny. Uszkodzenia powierzchni uszczelniających króćców przyłączeniowych G 3/4 do kolanka (B) są niedopuszczalne. W razie potrzeby należy wymienić uniwersalny szablon montażowy na nowy! 106 Grzejniki płytowe Kermi therm-x2

109 Mocowanie szablonu montażowego Wskazówki producenta Dopuszczalne zastosowanie: Szablon montażowy można stosować tylko do wstępnego montażu i mocowania rur przyłączeniowych, które później posłużą do podłączenia grzejników zaworowych Kermi. Szablon montażowy jest przeznaczony tylko do odległo ści od ściany 30 mm i 50 mm. Każde inne zastosowanie jest niezgodne z przeznaczeniem i tym samym niedopuszczalne! Numer artykułu ZK Przebieg montażu 1. Przed zamontowaniem dokładnie zapoznać się z instrukcją montażu! 2. Transport i przechowywanie wyłącznie w opakowaniu ochronnym 3. Sprawdzić zawartość opakowania pod kątem kompletności oraz uszkodzeń. A Szablon montażowy B Korki przyłączeniowe (2x) C Instrukcja montażu Wskazówka: zestaw korków przyłączeniowych nr art. ZK Przygotować niezbędne materiały / narzędzia. 2x* 2x* Mocowanie * Śruby i kołki należy dobrać odpowiednio do rodzaju ściany (nie ma ich w zakresie dostawy szablonu montażowego). 5. Ustalenie pozycji montażowej. Przestrzegać pozycji montażowej szablonu montażowego (A) w zależności od typu. Uwaga! Typ 10: odstęp od ściany 50 mm / Typ 11 33: odstęp od ściany 30 mm Grzejniki płytowe Kermi therm-x2 107

110 Mocowanie szablonu montażowego Przebieg montażu 6. Ustalenie pozycji szablonu montażowego (A). Ustalić pozycję grzejnika zaworowego. Zaznaczyć dolną i boczną kra wędź grzejnika na ścianie. W przypadku grzejników z przyłączem środkowym należy zaznaczyć na ścianie dolną kra wędź oraz środek grzejnika. Uwaga! wymiar korygujący 6 mm Pozycja szablonu znajduje się 6 mm nad dolną krawę dzią grzejnika. Pozycja 1 = podłączenie grzejnika zaworowego lewego / Pozycja 2 = podłączenie grzejnika zaworowego środkowego / Pozycja 3 = podłączenie grzejnika zaworowego prawego 7. Zaznaczyć punkty nawiercania otworów Szablon montażowy (A) przyłożyć odpowiednio do ściany i zaznaczyć miejsce nawiercania obu otworów. Dobrać wielko ść wierteł w zależności od rozmiaru używanych kołków. 8. Wywiercić otwory na kołki. Uwaga: elementy mocujące należy dobrać odpowiednio do jakości podłoża i dostosować do warunków montażu. 9. Szablon montażowy (A) przymocować do ściany za pomocą odpowiednich śrub i kołków. Szablon montażowy (A) przyłożyć odpowiednio do ściany i ustalić przy pomocy śrub mocujących. Następnie szablon montażowy (A) wyrównać przy pomocy poziomicy i dokręcić śruby mo cujące. Jeśli montaż odby wa się na surowej nieotynkowanej ścianie, w celu wyrównania gru bości tynku można zastosować zestaw do montażu na ścianie surowej ZV (nie wchodzi w zakres dostawy). 108 Grzejniki płytowe Kermi therm-x2

111 Przebieg montażu 10. Włożyć korki montażowe (B) do szablonu (A) w odpowiedni otwór: Poz. (1) = do grzejnika zaworowego typu 12 i grzejnika z przyłączem środkowym typ Poz. (2) = do grzejnika zaworowego typu 22 Poz. (3) = do grzejnika zaworowego typu 33 Poz. (4) = do grzejnika zaworowego i z przyłączem środkowym typu 10 Poz. (5) = do grzejnika zaworowego i z przyłączem środkowym typu Moduł przyłączeniowy przykręcić ręcznie do korka przyłączeniowego (B) bez użycia narzędzi. Następnie można ułożyć rury grzewcze zgodnie z aktualnym stanem wiedzy technicznej i podłączyć je do korków montażowych (B) za pomocą przyłączy dostępnych w handlu. Uwaga! Połączenia między korkami przyłączeniowymi (B) i śrubunkami nie są szczelne. Próba ciśnieniowa systemu jest możliwa wyłącznie przy użyciu śrubunków odcinających. Mocowanie Grzejniki płytowe Kermi therm-x2 109

112 Mocowanie szablonu montażowego Przebieg montażu 12. Zaznaczyć odpowiednio punkty mocowania na ścianie. Wsunąć metrówkę do prowadnicy uniwersalnego szablonu monta żowego (A) i zaznaczyć wysokość grzejnika wys. Następnie za pomocą poziomicy zaznaczyć w odpowiednim miejscu boczną krawędź lub środek grzejnika. 13. Wiercenie otworów do zamocowania i montaż mo co wania ściennego zgodnie z załączoną instrukcją montażu. 14. Przy montażu zaworowego grzejnika płytowego Kermi należy wcześniej usunąć szablon montażowy (A). Przed ponownym użyciem szablonu mon tażowego (A) należy sprawdzić jego stan techniczny. Uszkodzenia szablonu montażowego (A) lub korka przyłączeniowego (B) są niedopuszczalne. W razie potrze by należy wymienić zestaw szablonów montażowych lub korek przyłą czeniowy (B) [10 szt. w zestawie, nr art. ZK ]. Uwaga! Zestawy montażowe dostarczane seryjnie przeznaczone są do stabilnego zamocowania grzejników na ścianach o odpowiedniej nośności. Należy zawsze sprawdzić na miejscu sposób mocowania i dostosować elementy mo cujące do warunków montażowych! 110 Grzejniki płytowe Kermi therm-x2

113 Mocowanie na podłodze Montaż z wykorzystaniem dzielonego stojaka wewnętrznego Stojak wewnętrzny, dzielony Odpowiednie dla klasy wymagań I i II. Numery artykułów montaż na surowej podłodze ZB Wysokość 300, 400, 500 i 554 mm, kolor biały (wysokość stopki konsoli: 245 mm, odstęp: podłoże surowe / grzejnik = 300 mm) Wysokość 600, 750, 900 i 954 mm, kolor biały ZB (wysokość stopki konsoli: 245 mm, odstęp: podłoże surowe / grzejnik = 300 mm) ZB0148* wykonanie w kolorze * składając zamówienie, należy podać kolor i wysokość grzejnika Numery artykułów montaż na gotowym podłożu ZB Wysokość 300, 400, 500 i 554 mm, kolor biały (wysokość stopki konsoli: 115 mm, podłoże gotowe / grzejnik = 170 mm) Wysokość 600, 750, 900 i 954 mm, kolor biały ZB (wysokość stopki konsoli: 115 mm, podłoże gotowe / grzejnik = 170 mm) ZB0146* wykonanie w kolorze * składając zamówienie, należy podać kolor i wysokość grzejnika Numery artykułów montaż na surowej podłodze ZB Konsola środkowa do wys. 300, 400, 500 i 554 mm, kolor biały (wysokość stopki konsoli: 245 mm) Konsola środkowa do wys. 600, 750, 900 i 954 mm, ZB kolor biały (wysokość stopki konsoli: 245 mm) ZB0147* wykonanie w kolorze * składając zamówienie, należy podać kolor i wysokość grzejnika Odstępy i liczba konsoli Typ Strona zaworu wymiar A Strona odpowietrzania wymiar B * wymiar C dł. od 1800 Grzejniki Kompakt-Heizkörper kompaktowe A C B Grzejniki kompaktowe therm-x2 (FK0, PK0, PH0, PLK) Typ 10/11 dł * dł./2-16,5 Typ dł * dł./2-50 Grzejniki zaworowe therm-x2 (FTV, PTV, PLV) Grzejniki Ventil-Heizkörper zaworowe A C B Mocowanie Typ 10/11 dł * dł./2-16,5 Typ * dł./2-50 dł Grzejnik zaworowy therm-x2 z przyłączem środkowym (FTM, PTM, PLM) Typ dł./2 dł Grzejnik Mittenanschluss-Heizkörper z podłączeniem środkowym A C B Od długości 1800 mm potrzebna jest trzecia konsola. * przy długości 2300 = * Uwaga! *Typ 10/11 o dł mm, wymiar C = dł./2 / *Typ o dł mm, wymiar C = dł./2 34 / Zwrócić uwagę na położenie mostków! Wskazówka: Przestrzegać długości i typu w przypadku typu FTV/PTV 11 konieczna jest dodatkowo 1 x element wyrównawczy boczny ZB przy montażu typu 10 konieczny jest zestaw akcesoriów ZB Grzejniki płytowe Kermi therm-x2 111

114 Mocowanie na podłodze Montaż z wykorzystaniem stojaka wewnętrznego Zakres stosowania Grzejniki płytowe Kermi można mocować przy użyciu zestawu stojaka wewnętrznego, w którego skład wchodzą: 1 noga konsoli ze stojakiem rurowym 30 x 10 mm, 1 rura nośna (z wkrętem bez łba), 1 hak (z podkładką i nakrętką), 1 wspornik konsoli, 1 rozpórka do typu 11, 12 i 33, 1 rozpórka do typu 22, 2 nasadki Typ 11 / 12 / 33 Typ 22 Numery artykułów ZB Wysokość 300, 400, 500 i 554 mm, kolor biały (długość rury 460 mm) ZB0138* wykonanie w kolorze ZB Wysokość 600, 750, 900 i 954 mm, kolor biały (długość rury 760 mm) ZB0138* wykonanie w kolorze * składając zamówienie należy podać kolor i długość rury Wysokość w mm Stojak rurowy w mm Odpowiednie dla klasy wymagań I i II. Wskazówka: brak możliwości przy FTM / PTM / PLM typ 10 przy FTM / PTM / PLM typ możliwe tylko przy maks. długości 1600 mm 112 Grzejniki płytowe Kermi therm-x2

115 Montaż końcowy W Zaczepić element mocujący (hak) na dolnym uchwycie grzejnika i przełożyć go przez otwór podłużny nośnika. W Założyć podkładkę i dokręcić nakrętkę, zwracając uwagę na poprawne ułożenie przekładki izolacyjnej W Ustawić grzejnik w normalnej pozycji i dokręcić wszystkie elemnty stojaka * przy długości 2300 = 267 x = maks. 300 mm (od krawędzi dolnej wspornika konsoli) Wskazówka: w przypadku stosowania grzejnika zaworowego typu 11 po stronie przyłączeniowej niezbędny jest element wyrównawczy boczny (ZB ) przy montażu typu 10 na każdą konsolę potrzebny jest zestaw akcesoriów ZB Mocowanie grzejnika na podłodze W Wypozycjonować i ustalić położenie grzejników w miejscu ich montażu W Zaznaczyć miejsca wiercenia otworów i wywiercić otwory w zaznaczonych punktach W Ustalić położenie grzejnika, po czym zamocować go za pomocą śrub i kołków Typ Strona zaworu wymiar A Strona odpowietrzania wymiar B * wymiar C dł. od 1800 Grzejniki kompaktowe therm-x2 (FK0, PK0, PH0, PLK) Typ 10/11 dł * dł./2-16,5 Typ dł * dł./2-50 Grzejniki zaworowe therm-x2 (FTV, PTV, PLV) Typ 10/11 dł * dł./2-16,5 Typ dł * dł./2-50 Grzejnik zaworowy therm-x2 z przyłączem środkowym (FTM, PTM, PLM) Typ dł dł./2 Grzejniki kompaktowe Grzejniki zaworowe Grzejnik z podłączeniem środkowym Mocowanie Uwaga! * Typ 10/11 o dł mm, wymiar C = dł./2 * Typ o dł mm, wymiar C = dł./2 34 zwrócić uwagę na położenie mostków! Grzejniki płytowe Kermi therm-x2 113

116 Mocowanie na podłodze Montaż z wykorzystaniem stojaka wewnętrznego Zwymiarowanie nogi stojaka Rysunek dotyczy stojaków wsuwanych częściowo lub całkowicie Schemat dla grzejników kompaktowych i zaworowych Typ wymiar X Typ 10 Typ 11 Typ 12 Typ 20/22 Typ 30/33 Wymiar X = odległość między przyłączem a środkiem rury stojaka Schemat dla grzejników z podłączeniem środkowym Typ wymiar X typ Wymiar X = odległość między przyłączem a środkiem rury stojaka 114 Grzejniki płytowe Kermi therm-x2

117 Mocowanie na podłodze Montaż z wykorzystaniem specjalnego stojaka wewnętrznego Zakres stosowania W skład zestawu wchodzą: 1 noga konsoli ze stojakiem rurowym 60 x 10 mm, 1 rura nośna (z wkrętem bez łba), 1 hak (z podkładką i nakrętką), 2 wsporniki konsoli, 2 zaślepki Odpowiednie dla klasy wymagań I, II i III. AK III możliwe tylko do wysokości 600 mm. Zastosowanie dla następujących wysokości Stojak do wys. 300, 400, 500 i 554 mm (długość rury 450 mm) Stojak do wys. 600, 750, 900 i 954 mm (długość rury 750 mm) Zastosowanie dla następujących długości mm Numery artykułów Do typu 22 Do typu 33 tylko do PTM, PLM i FTM ZB ZB Wysokość 300, 400, 500 i 554 mm, kolor biały (długość rury 450 mm) Wysokość 600, 750, 900 i 954 mm, kolor biały (długość rury 750 mm) ZB0306* wykonanie w kolorze Do typu 22 ZB Wysokość 200 mm, kolor biały (długość rury 310 mm) ZB0338* wykonanie w kolorze * składając zamówienie, należy podać kolor i wysokość grzejnika Numery artykułów Do typu 33 tylko z FK0, PK0, PH0, FTV, PTV, PLV i PLK ZB ZB Wysokość 300, 400, 500 i 554 mm, kolor biały (długość rury 450 mm) Wysokość 600, 750, 900 i 954 mm, kolor biały (długość rury 750 mm) ZB0307* wykonanie w kolorze Do typu 33 ZB Wysokość 200 mm, kolor biały (długość rury 310 mm) ZB0339* wykonanie w kolorze * składając zamówienie, należy podać kolor i wysokość grzejnika Wskazówka: W przypadku PTM, PLM i FTM montaż jest możliwy tylko do długości 1600 mm. Opakowanie i zakres dostawy W Usunąć opakowanie grzejnika po stronie dolnej i tylnej w obszarze dolnych uchwytów mocujących (rys. 1 i 2) W Sprawdzić zawartość opakowania konsoli stojących pod kątem kompletności Mocowanie Nazwa ZB ZB ZB ZB noga konsoli wys noga konsoli wys a rura nośna T22 - T33 VM 1 1 2b rura nośna T33 K+V zaślepka podkładka izolująca rozpórka hak podkładka nakrętka sześciokątna wkręt bez łba Grzejniki płytowe Kermi therm-x2 115

118 Mocowanie na podłodze Montaż z wykorzystaniem specjalnego stojaka wewnętrznego Liczba stojaków jest uzależniona od długości Typ dł. [mm] <1800 dł. [mm] 1800 FTM / PTM / PLM 2 x SK FK0 / PK0 / PH0 / FTV / PTV / PLV / FH0 / FK0D / PK0D / PLK 2 x SK 3 x SK Długość rur stojaków jest uzależniona od wysokości grzejnika Zastosowanie dla następujących wysokości: Stojak do wys. 300, 400, 500 i 554 mm (długość rury 450 mm) Stojak do wys. 600, 750, 900 i 954 mm (długość rury 750 mm) Wskazówka: Klasa wymagań 2 jest spełniana do wysokości (BH): mm Klasa wymagań 3 jest spełniana do wysokości (BH): mm Montaż typ 33 K / V i typ VM Typ 33 -K /-V Typ VM * * * Wskazówka: Wymiar dla podłogi gotowej 116 Grzejniki płytowe Kermi therm-x2

119 Montaż rury nośnej i haka na nodze stojaka W Połączyć hak i rurę nośną przy użyciu nakrętki sześciokątnej i podkładki, założyć wsporniki i zaślepki konsoli (rys. 1) W Nasadzić rurę nośną na nogę stojaka, przymocować wkręty bez łbów. Zamocować u góry podpórkę. (rys. 2) 1 2 Odległości dla grzejników kompaktowych, zaworowych, modernizacyjnych i higienicznych A [mm] B [mm] C [mm] Grzejniki kompaktowe therm-x2 (FK0, PK0, PK0D, FK0D, FH0, PLK) Typ 22-33, dł dł./2-50 Grzejniki zaworowe therm-x2 (FTV, PTV, PLV) Typ dł dł./2-50 Grzejnik zaworowy therm-x2 z przyłączem środkowym (FTM, PTM, PLM) Typ dł Grzejniki kompaktowe Grzejniki zaworowe Grzejnik z podłączeniem środkowym Mocowanie Przebieg montażu A 1. Obrócić grzejnik o Umieścić nogi stojaka w grzejniku Grzejniki płytowe Kermi therm-x2 117

120 Mocowanie na podłodze Montaż z wykorzystaniem specjalnego stojaka wewnętrznego Przebieg montażu A 3. Połączyć konsolę z grzejnikiem, dokręcając nakrętkę przy haku 4. Znów obrócić grzejnik o Zaznaczyć miejsca nawiercania otworów, nawiercić otwory i włożyć kołki 6. Przykręcić konsole ręcznie do oporu 7. Ustawić grzejnik w poziomie, dokręcić wkręty bez łba w położeniu horyzontalnym (10 Nm) 10 Nm 8. Ponownie zamocować opakowanie jako ochronę przed ewentualnym zabrudzeniem i uszkodzeniem na placu budowy. 118 Grzejniki płytowe Kermi therm-x2

121 Przebieg montażu B 1. Zaznaczyć miejsca nawiercania otworów, nawiercić otwory i włożyć kołki Wskazówka: Patrz Odległości dla grzejników kompaktowych, zaworowych, modernizacyjnych i higienicznych, strona Przykręcić konsole ręcznie do oporu 3. Osadzić grzejnik na nogach stojaka 4. Połączyć konsolę z grzejnikiem, dokręcając nakrętkę przy haku 5. Ustawić grzejnik w poziomie, dokręcić wkręty bez łba w położeniu horyzontalnym (10 Nm) 10 Nm Mocowanie 6. Ponownie zamocować opakowanie jako ochronę przed ewentualnym zabrudzeniem i uszkodzeniem na placu budowy. Grzejniki płytowe Kermi therm-x2 119

122 Mocowanie na podłodze Montaż z wykorzystaniem stojaka wewnętrznego, komplet, wys. 200 Opakowanie i zakres dostawy W Usunąć opakowanie z tyłu i na dole grzejnika w miejscu dolnych uchwytów mocujących (rys. 1 i 2) W Sprawdzić zawartość opakowania konsoli stojących pod kątem kompletności Nazwa ZB ZB noga konsoli 1 1 2a rura nośna T22 1 2b rura nośna T uchwyty zaślepka podkładka izolująca rozpórka hak podkładka nakrętka sześciokątna wkręt bez łba 2 2 Liczba stojaków jest uzależniona od długości W W zależności od długości grzejnika należy użyć odpowiedniej ilości konsoli W Do długości 1600 mm = 2 konsole W Od długości 1800 mm = 3 konsole Montaż typ 22 i typ 33 Typ 22 Typ 33 * * * Wskazówka: wymiar dla podłogi gotowej 120 Grzejniki płytowe Kermi therm-x2

123 Montaż konsoli stojącej W Założyć podkładki i zaślepki (rys. 1) W Nasadzić rurę nośną na nogę stojaka (rys. 2) W Ustawić odległość 150 mm od podłogi, przymocować wkręty bez łbów (rys. 3) W Zamocować u góry podpórkę (rys. 4) Odległości dla grzejników profilowanych, Plan oraz Line, wys. 200 Typ A [mm] B [mm] C [mm] FK0, PK0, PLK BL/2-50 FTV, PTV, PLV 151* 118 BL/2-50 * str. zaworu Mocowanie Grzejniki płytowe Kermi therm-x2 121

124 Mocowanie na podłodze Montaż z wykorzystaniem stojaka wewnętrznego, komplet, wys. 200 Przebieg montażu 1. Zaznaczyć miejsca nawiercania otworów, nawiercić otwory i włożyć kołki Wskazówka: patrz tabelka Odległości dla grzejników profilowanych, Plan oraz Line, wys. 200, str Przykręcić konsole ręcznie do oporu 3. Ustawić grzejniki na nogach 122 Grzejniki płytowe Kermi therm-x2

125 Przebieg montażu 4. Nałożyć uchwyty mocujące na grzejnik (rys. 1) 5. W dolny otwór w uchwycie włożyć hak (rys. 2) i przy pomocy nakrętki sześciokątnej połączyć z rurą nośną (rys. 3) 6. Ustawić grzejnik w poziomie, dokręcić wkręty bez łba w położeniu horyzontalnym (10 Nm) 7. Ponownie zamocować opakowanie jako ochronę przed ewentualnym zabrudzeniem i uszkodzeniem na placu budowy Mocowanie Grzejniki płytowe Kermi therm-x2 123

126 Mocowanie na podłodze Montaż z wykorzystaniem zewnętrznej nogi stojaka Zakres stosowania Wszystkie grzejniki płytowe Kermi można mocować przy użyciu zewnętrznej nogi stojaka (oprócz wys. 200 mm). Odpowiednie do klasy wymagań I, II i III do wysokości grzejnika 600 mm. Odpowiednie do klasy wymagań I i II do wysokości grzejnika 954 mm. W skład zestawu wchodzą: 1 noga konsoli ze stojakiem rurowym 60 x 10 mm, 1 nasadka Odpowiednie dla klasy wymagań I, II i III. Zalecenie: Podłoże gotowe: długość rury = wys. grzejnika mm Podłoże surowe: długość rury = wys. grzejnika mm Numery artykułów ZB biel, długość rury 450 mm ZB biel, długość rury 550 mm ZB biel, długość rury 600 mm ZB biel, długość rury 650 mm ZB biel, długość rury 750 mm ZB biel, długość rury 850 mm ZB biel, długość rury 900 mm ZB biel, długość rury 1050 mm ZB biel, długość rury 1200 mm ZB0308* wykonanie w kolorze * składając zamówienie, należy podać kolor i wysokość grzejnika Wskazówka: Niezbędny dodatkowy zestaw wsporników do danego typu. ZB do typu ZB do typu 10 (poza podłączeniem środkowym), do typu 11 ZB do typu 10 z podłączeniem środkowym Niezbędne części W Stojak W Zestaw wsporników (zależny od typu grzejnika) Odległości 124 Grzejniki płytowe Kermi therm-x2

127 Przebieg montażu 1. Zaznaczyć miejsca nawiercania otworów, nawiercić otwory i włożyć kołki 2. Przytwierdzić i zamocować zestawy wsporników na nodze stojaka (10 Nm) 3. Zamocować klipsy dźwiękochłonne Wskazówka: Przestrzegać instrukcji montażu Mocowanie 4. Osadzić grzejnik na wspornikach, stosując klipsy izolujące, docisnąć od góry 5. Wcisnąć górne zabezpieczenie przed przesunięciem i zabezpieczyć przed przesuwaniem i wyciąganiem, dokręcając górną śrubę do oporu 6. Jeszcze raz skontrolować osadzenie grzejnika w górnym i dolnym zestawie wsporników! Wskazówka: Przestrzegać instrukcji montażu Grzejniki płytowe Kermi therm-x2 125

128 Wspornik parapetowy do montażu z konsolą zewnętrzną Zakres zastosowania i dane techniczne Wspornik parapetowy do konsoli stojącej 60x10 Przebieg montażu 126 Grzejniki płytowe Kermi therm-x2

129 Przebieg montażu Mocowanie Grzejniki płytowe Kermi therm-x2 127

130 Wspornik parapetowy Zakres stosowania i dane techniczne Wsporniki parapetowe do grzejników płytowych (FTV, PTV, PLV, FK0, PK0, PLK, FTM, PTM, PLM) typ 22 i 33 Zakres regulacji mm Wysokość ustawienia mm dopuszczone statyczne obciążenie na każdy wspornik: F1 = maks. 25 kg F2 = maks. 50 kg F3 = maks. 15 kg Określanie liczby wsporników pa rapeto wych w zależności od obciążenia. W przypadku obciążenia dynamicznego należy uwzględnić odpowiedni współczynnik bez pieczeń stwa. (Nie dopuszczalne jest wchodzenie na parapet.) Numer artykułu ZC Ustalanie miejsca nawiercania otworów Poz. Nazwa Ilość A Uchwyt mocujący 2 B Uchwyt górny 1 C Wspornik podstawowy 1 D Płyta nośną 1 E Zacisk 1 F Element przesuwny 1 G Śruba mocująca 1 H Śruba zaciskowa 3 - Instrukcja montażu 3. Odległości od ściany Wspornik podstawowy (C) z płytą nośną (D) i wstępnie zamontowanym zaciskiem (E) wsunąć poprzez górną osłonę grzejnika tak, aby zacisk (E) znalazł się między przetłoczeniami płyty. (zacisk (E) nie może wchodzić w kanały wodne). Znajdującą się we wsporniku podstawowym (C) śrubę mocującą (G) dokręcić z siłą 3-4 Nm. Uchwyt górny (B) wsunąć we wspornik podstawowy (C) i ustawić żądaną wysokość. Śruba zaciskowa (H) dokręcić z siłą 3-4 Nm. Ustawić żądaną odległość uchwytów mocujących (A) (szerokość parapetu). Obie śruby zaciskowe (H) dokręcić z siłą 3-4 Nm. 128 Grzejniki płytowe Kermi therm-x2

131 Montaż ekranu przeciw wypromieniowaniu ciepła Montaż ekranu przeciw wypromieniowaniu ciepła W przypadku umieszczenia grzejników w pobliżu okien zaleca się umieszczenie po tylnej stronie grzejników odpowiednich osłon, aby uni kn ąć strat ciepła. Do tego celu firma Kermi oferuje ekrany przeciw wypromieniowaniu ciepła, których zastosowanie umożliwia zredukowanie strat ciepła o maks. 80 %. Na zestaw ekranu przeciw promieniowaniu składają się: 1 ekran przeciw promieniowaniu, 2 klipsy ustalające, 2 klipsy przytwierdzające Dodatkowo od dł mm 1 klips ustalający, 1 klips przytwierdzający Uwaga: Typ 10 montaż ekranu w przypadku zastosowania wewnętrznego stojaka nie jest możliwy. Szkic montażowy: Mocowanie przy użyciu stojaka wewnętrznego Szkic montażowy: Mocowanie z wykorzystaniem stojaka zewnętrznego zalecane 200 Wykonania specjalne Grzejniki płytowe Kermi therm-x2 129

132 Sposób podłączenia adapter-d Zakres dostawy adaptera-d 1. Adaptery grzejników żeliwnych do grzejników zaworowych 2. Nasadka G 3/4 3. Połączenie śrubowo-zaciskowe, elastyczne uszczelniające, Średnica rury 18 mm na G 3/4 (Eurokonus Kermi) 4. Instrukcja montażu 4 Numer artykułu ZT Rozstaw przyłączy wg DIN Możliwość wymiany na grzejnik zaworowy Kermi wys wys wys wys wys wys. 900 Sposoby podłączenia adaptera-d Wymiana na grzejnik zaworowy Kermi z podłączeniem prawym Wymiana na grzejnik zaworowy Kermi z podłączeniem lewym 130 Grzejniki płytowe Kermi therm-x2

133 Sposób podłączenia adapter-kd Zakres dostawy adaptera-kd 1. Adapter do wymiany grzejników żeliwnych na grzejniki kompaktowe 2. Instrukcja montażu 1 2 Numery artykułów ZT Do zaworów / przyłączy DN 15 (1/2 ) ZT Do zaworów / przyłączy DN 20 (3/4 ) Rozstaw przyłączy wg DIN Możliwość wymiany na grzejniki kompaktowe Kermi + adapter KD 300 wys wys. 300/ wys. 500/ wys wys wys. 900 Sposoby podłączenia adaptera-kd Wykonania specjalne Grzejniki płytowe Kermi therm-x2 131

134 Strata ciśnienia w grzejnikach płytowych Wykres przepływu w FK0, FTV, PK0, PLK, PTV, PLV, PH0 Dane dotyczące strat ciśnienia w grzejnikach kompaktowych dotyczą przyłącza jednostronnego. Dane dotyczące strat ciśnienia w grzejnikach zaworowych nie uwzględniają strat na zaworze ani na przyłączu grzejnikowym. FTV / PTV / PLV typ FK0 / PK0 / PLK typ 10/11 PH0 Typ 10 FTV / PTV / PLV typ 10/11 FK0 / PK0 / PLK typ PH0 typ 20/30 strata ciśnienia Δp [mbar] strata ciśnienia Δp [Pa] strumień masy wody m [kg/h] 132 Grzejniki płytowe Kermi therm-x2

135 Wykres przepływu w FTM, PTM, PLM Dane dotyczące straty ciśnienia nie uwzględniają strat na zaworze ani na przyłączu grzejnikowym. FTM / PTM / PLM typ 10/11 FTM / PTM / PLM typ 12/22 FTM / PTM / PLM typ 33 strata ciśnienia Δp [mbar] strumień masy wody m [kg/h] strata ciśnienia Δp [Pa] Grzejniki płytowe Kermi therm-x2 133

136 Technika zaworowa zawór standardowy Technika zaworowa, zawór standardowy V3K S Grzejniki zaworowe Kermi są fabrycznie dostosowane do układów dwururowych. Każdy grzejnik zależnie od wydajności grzewczej, wyposażony jest we wstępnie ustawioną wkładkę zaworową. Dodatkowo na stronie czołowej kolorem zaznaczona jest nastawa wstępna k v (patrz tabela). Wskazówka: Zawory termostatyczne z nastawą wstępną spełniają wymagania niem. rozporządzenia EnEV i mogą być projektowane wg DIN opcjonalnie z odchyleniem pro porcjonalnym 1 lub 2 K. Zawory posiadają certyfikat EN 215. Wykres nastawy dla przyrostu nominalnego 1 K Wskazówka: Wykres ten uwzględnia stratę ciśnienia na zaworze. strata ciśnienia Δp [mbar] strumień masy wody m [kg/h] Wkładka zaworowa: V3K S tabela wartości k v Nastawa 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 wartość k v do 0,12 0,15 0,19 0,22 0,24 0,27 0,28 0,31 0,33 0,35 0,37 0,38 0,39 0,39 0,40 kolor* biały czerwony czarny niebieski * optyczne zaznaczenie fabrycznej nastawy wstępnej k v Wykres nastawy dla przyrostu nominalnego 2 K Wskazówka: Wykres ten uwzględnia stratę ciśnienia na zaworze. Wkładka zaworowa: V3K S tabela wartości k v strata ciśnienia Δp [mbar] strumień masy wody m [kg/h] Nastawa 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Wartość k v do 0,13 0,18 0,22 0,27 0,31 0,35 0,38 0,42 0,47 0,52 0,57 0,62 0,66 0,71 0,75 kolor** biały czerwony czarny niebieski * optyczne zaznaczenie fabrycznej nastawy wstępnej k v 134 Grzejniki płytowe Kermi therm-x2

137 Technika zaworowa zawór precyzyjnej regulacji Technika zaworowa zawór precyzyjnej regulacji V3K F Grzejniki zaworowe Kermi mogą być wyposażane w zawór precyzyjnej regulacji. Stopniowa regulacja wkładki zaworowej umożliwia powtarzalne ustawienia niewielkich ilości wody, potrzebnych głównie w przypadku odległościowych instalacji cieplnych o dużych skokach temperatury. Wartości nastaw można odczytać z przedstawionego wykresu. Wskazówka: Zawory termostatyczne z nastawą wstępną spełniają wymagania niem. rozporządzenia EnEV i mogą być projektowane wg DIN opcjonalnie z odchyleniem pro porcjonalnym 1 lub 2 K. Zawory posiadają certyfikat EN 215. Wykres nastawy dla przyrostu nominalnego 1 K Wskazówka: Wykres ten uwzględnia stratę ciśnienia na zaworze. strata ciśnienia Δp [mbar] strumień masy wody m [kg/h] Wkładka zaworowa V3K F tabela wartości k v Nastawa 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Wartość k v do 0,05 0,05 0,06 0,06 0,07 0,08 0,08 0,09 0,10 0,10 0,11 0,12 0,12 0,13 0,14 kolor* żółty zielony * optyczne zaznaczenie fabrycznej nastawy wstępnej k v Wykres nastawy dla przyrostu nominalnego 2 K Wskazówka: Wykres ten uwzględnia stratę ciśnienia na zaworze. strata ciśnienia Δp [mbar] strumień masy wody m [kg/h] Wkładka zaworowa V3K F tabela wartości k v Nastawa 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 Wartość k v do 0,06 0,06 0,06 0,07 0,08 0,08 0,09 0,10 0,11 0,13 0,15 0,17 0,18 0,22 0,26 kolor* żółty zielony * optyczne zaznaczenie fabrycznej nastawy wstępnej k v Grzejniki płytowe Kermi therm-x2 135

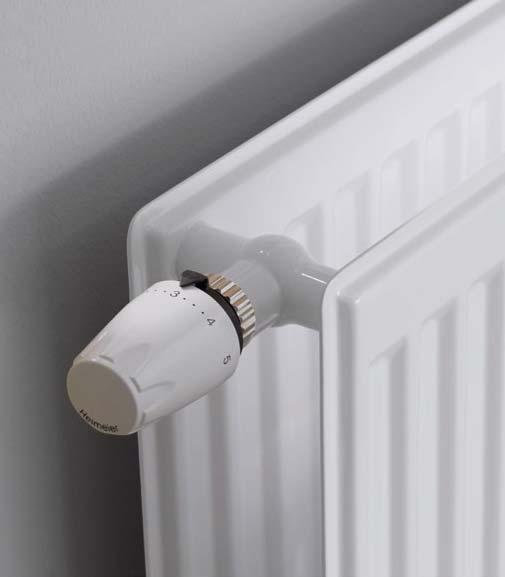

138 Głowice termostatycznye / elektrycznyczne siłowniki sterujące Elektryczne siłowniki sterujące Producent Typ EMO T EMO 1 Heimeier EMO 3 EMO EIB EMOLON Z 100 Honeywell M-100- BG Eltherm 2 Comap D 5870 Danfoss ABNA 082F102 Rossweiner Nr zam Głowice termostatyczne skok 0,22 mm/k Producent Typ T 100 mmil T 200 M T 100 B T 100 V T 100M 361 Honeywell HR 40 T 6091 H Thera Chrom 200 Thera fl Herz Comap IF1 głowica B głowica F głowica K głowica D Heimeier głowica DX łowica VD głowica VK głowica WK Danfoss RAW-K-5030 Star Tec II 74.4 Rossweiner Uni CH Uni DH Uni LD Uni LH Oventrop Uni XH Uni LH Fern Uni LH FernFü Uni SH Cazzaniga 138 Zestawienie zawiera głowice term ostatyczne lub elektryczne siłowniki sterujące, które można zamontować na grzejnikach Kermi. Kermi nie gwarantuje kompletności zestawienia. 136 Grzejniki płytowe Kermi therm-x2

139 Moduły przyłączeniowe do grzejników płytowych Przyłącza grzejnikowe Producent Heimeier HERZ Armaturen Hummel Typ Multilux Vekolux Vecotec Podłączenie S Część wyrównująca Grupa artykułów Herz 3000 (bloki zaworowe i zestawy podłączeniowe) Zestaw podłączeniowy, G 3/4 wersja prosta; G 3/4 wersja kątowa Zestaw przyłączeniowy jednorurowy, 3/4 forma prosta, G 3/4" wersja kątowa Zestaw podłączeniowy poczwórny, jednostronny G 3/4 wersja prosta Zestaw podłączeniowy poczwórny, z mostkiem, G 3/4 wersja prosta Adapter uniwersalny, G 3/4 wersja prosta; G 3/4 wersja kątowa Przyłącze zmieniające kierunek przepływu, G 3/4 wersja prosta Przyłącze zmieniające kierunek przepływu, mm G 3/4 wersja prosta Klucz do zaworów Klucz do nastawy k v (ZV ) Oventrop Simplex Caleffi Odcinane przyłącze zmieniające kierunek przepływu, G 3/4 wersja prosta; G 3/4 wersja kątowa Moduł przyłączeniowy kątowy Armatura podłączeniowa do grzejników Multiblock T Program śrubunków Multiflex Kompletna paleta produktów złączy śrubowych Blok zaworowy serii 301 wersja prosta 3/4 AG Nr Blok zaworowy serii 301 wersja kątowa 3/4 AG Nr Norma DIN V 3838 definiuje miejsce podłączenia grzejnika i przyłącza śrubowego. Dzięki temu wszystkie produkty zwymiarowane zgodnie z tą normą są w pełni kompatybilne i działają bez zakłóceń. Wszystkie przyłącza grzejnikowe Kermi są zgodne z normą DIN V Wyszczególnieni producenci przyłączy grzejnikowych zaświadczyli o zgodności ich produktów z wymienionymi typoszeregami. Grzejniki płytowe Kermi therm-x2 137

140 Historia stosowania zaworów Kermi Rysunek Wielkość gwintu Numer artykułu Danfoss ZV Heimeier ZV niedostępne Danfoss M22 ZV Uwaga: w przypadku wymiany zaworu możliwy jest montaż tylko głowic termostatycznych z zamknięciem zatrzaskowym M20 M20 M20 ZV wkładka K3 zawór precyzyjnej regulacji wycofano z produkcji zamiennik: ZV ZV wkładka K6 została wycofana z produkcji zamiennik: ZV ZV wkładka K9 została wycofana z produkcji zamiennik: ZV Kermi V1K M20 ZV zamiennik dla ZV i ZV M20 ZV zawór precyzyjnej regulacji zamiennik dla ZV zawór z zamontowanym fabrycznie korpusem zawór z zamontowanym fabrycznie korpusem M24 M24 V1K (K3) niedostępne zamiennik: ZV V1K (K6, K9) niedostępne zamiennik: ZV M24 ZV V3K-S zamiennik dla V1K (K6, K9) M24 ZV V3K-F zamiennik dla V1K (K3) 138 Grzejniki płytowe Kermi therm-x2

141 Okres stosowania Nastawa wstępna Regulowana Klucz do nastawy k v nie tak (przez układ dławiący w zasilaniu) tak nie (różne wkładki) tak nie (różne wkładki) tak (w przypadku wymiany zaworu) /1999 tak tak ZV tak tak tak tak tak tak (należy odczytać ze skali) ZV tak tak (należy odczytać ze skali) /1999 tak tak (należy odczytać ze skali) ZV /1999 tak tak (należy odczytać ze skali) /1999 tak tak (należy odczytać ze skali) ZV /2000 tak tak (należy odczytać ze skali) Grzejniki płytowe Kermi therm-x2 139

142 Historia stosowania zaworów Kermi Rysunek Wielkość gwintu Numer artykułu M24 ZV zawór standardowy K3 wycofano z produkcji zamiennik: ZV Kermi V2K M24 ZV zawór standardowy K6 ZV zawór standardowy K9 wycofano z produkcji zamiennik: ZV M24 ZV V3K-S zamiennik dla ZV i ZV M24 ZV V3K-F zamiennik dla ZV ze skokową regulacją i 6 nastawami k v 1/2 Zamiennik: ZV i ZV Kermi V3K z elementem regulacyjnym umożliwiającym płynną regulację 8 głównymi nastawami k v i 7 pośrednimi 1/2 ZV zawór standardowy V3K-S ZV zawór precyzyjnej regulacji V3K-F wykres nastaw zob. strona 134 i 135 Kermi V4K z elementem regulacyjnym umożliwiającym płynną regulację 8 głównymi nastawami k v i 7 pośrednimi 1/2 ZV zawór standardowy V4K-S stosowany w module przyłączeniowym Kermi i grzejnikach dekoracyjnych Kermi ZV zawór precyzyjnej regulacji V4K-F 140 Grzejniki płytowe Kermi therm-x2

143 Okres stosowania Nastawa wstępna Regulowana Klucz do nastawy k v 03/ /2000 tak tak ZV / /2000 tak tak /2000 tak tak (należy odczytać ze skali) ZV /1999 tak tak (należy odczytać ze skali) /2004 tak tak (należy odczytać ze skali) ZV od 04/2004 tak tak (należy odczytać ze skali) od 05/2004 tak tak Grzejniki płytowe Kermi therm-x2 141

144 Usytuowanie podzielników ciepła Pozycja montażowa w przypadku therm-x2 Wyższa temperatu ra powierzchni przedniej płyty grzejnika, spowodowana przepływem szeregowym w grzejniku therm-x2 powoduje, że w typach 12, 20,22, 30, 33, należy zmienic umiejscowienie podzielników ciepła, w przeciwnym razie mogą one nieprawidłowo re jestro wać zużycie ciepła. Dokładna pozycja podzielników ciepła jest określana indywidualnie przez każdego producenta i dlatego jest różna. Poniższa tabela pokazuje pozycje podzielni ków ciepła w grzejnikach therm-x2, przekazane firmie Kermi przez różnych producentów: Producent /nazwa handlowa Minol Techem Ista Qundis* Poz. 50 % lub 75 % wysokości 50 % długości w zależności od modelu 50 % wysokości 50 % długości We wszystkich modelach (typ 12-33) Wysokość grzejnika < 470 mm: 50 % wysokości 50 % długości Qundis* Brunata Qundis* Wysokość grzejnika > 470 mm: 75 % wysokości 50 % długości We wszystkich modelach (typ 12-33) 75 % wysokości 50 % długości We wszystkich modelach (typ 12-33) * Pozycja montażowa podzielników ciepła Qundis jest uzależniona od modelu. 142 Grzejniki płytowe Kermi therm-x2

145 Redukcja mocy powodowana zabudową grzejnika Spadki mocy w zależności od sposobu montażu grzejnika W zależności od konstrukcji budynku i usytuowania grzejników mogą one wykazywać spadki mocy. Redukcja mocy powodowana przez zabudowę w niszy Odległość od dolnej krawędzi niszy w mm Redukcja mocy powodowana zmianą odległości od podłoża Zmniejszenie mocy cieplnej w % Zmniejszenie mocy cieplnej w % Odległość od podłogi w mm Redukcja mocy powodowana zmianą odległości od ściany Zmniejszenie mocy cieplnej w % Odległość od ściany w mm Wskazówka: Oczekiwane spadki mocy nie stanowią strat mocy. Powierzchnia grzewcza nie może jedynie swobodnie oddawać mocy cieplnej. Następstwem tej sytuacji jest wzrost temperatury powrotu. Grzejniki płytowe Kermi therm-x2 143

146 Założenia projektowe Pomieszczenia ogrzewane z przerwami wg PN EN Wg normy PN EN można zdefiniować maksymalny dopuszczalny czas p onow nego nag rzewania pomi eszczenia ogrzewanego z prz erwami. Tak określony czas ponownego nagrzewania wyznacza wielkość wymaganej dodatkowej mocy cieplnej grzejnika. Moc cieplną niezbędną do ponownego nagrzania (Φ RH ) wg PN EN dla pomieszczeń ogrzewanych z przerwami oblicza się następująco: = SL ( W ) 49,83 = wydajność cieplna grzejnika w warunkach eksploatacyjnych SL = nominalna moc cieplna grzejnika W = średnia logarytmiczna różnica temperatur 1 2 RH RH A = powierzchnia [m2] W 1 T 2 T Wielkość współczynnika nagrzania poprawkowego (f RH ) znaleźć można w krajowym załączniku do normy. Czynnik uwzględnia czas ponownego ogrzewania, masę budynku i wysokość przyjętego spadku temperatury podczas fazy spadkowej. Wartość nominalnej mocy cieplnej grzejnika (Φ HL ) wynika ze wzoru: HL RH T V T = strata ciepła przez przenikanie V = wentylacyjna strata ciepła Uwaga: czas ponownego nagrzewania i wynikające z tego dodatkowe nagrzewanie należy uzgodnić z użytkownikiem pomieszczeń. Wartości współczynnika korygującego (f RH w [W/m2]) należy pobrać z krajowego załącznika do normy PN EN Jeżeli grzejnik jest zabudowany w niszy lub w jakikolwiek inny sposób, należy wziąć pod uwagę zmniejsze nie jego wydajności cieplnej. W przypadku temperatur projektowych wynoszących 70/55 C lub 55/45 C można przy doborze grzejnika posługiwać się tabelami fabrycznymi. Wyznaczając moc dla innych założonych temperatur należy stosować poniższy wzór lub uproszczoną tabelę przeliczeniową, która znajduje się na następnej stronie. Przeliczanie mocy cieplnej Nominalna moc cieplna mierzona jest zgodnie z normą PN EN 442 przy temperaturze zasilania 75 C, temperaturze powrotu 65 C i temperaturze otoczenia 20 C. W innych warunkach temperaturowych moc należy przeliczyć przy użyciu poniższego wzoru: = wykładnik charakterystyki grzejnika Założenia projektowe grzejników w przypadku systemów mieszanych Grzejniki o różnych wykładnikach (n), które pracują w jednym systemie (np. system mieszany konwektory i radiatory), różnią się spadkiem temperatury zasilania przy oddaniu ciepła. Kermi zaleca w takim przypadku następujący sposób postępowania: dodatek ryczałtowy przy założeniach w wysokości 8-12%. Wartość oporu Wewnętrzny opór przepływu we wszystkich grzejnikach można praktycznie pominąć. Podczas obliczania orurowania dla przyłączy o prędkości wody do 1,0 m/s należy uwzględnić następujące o pory pojedyncze ζ ma każdy grzejnik. Wartości ζ odnoszą się do oporu na wejściu i wyjściu grzejników. Zalecany czas ponownego nagrzewania Pomieszczenie Czas ponownego nagrzania t RH [h] kuchnia 1-2 jadalnia w zależności od czasu przebywania (brak, 3 lub 4) pokój dzienny 2 sypialnia brak łazienka (0,5) 1 2 hol, przedpokój brak WC brak klatka schodowa brak przedsionek brak kotłownia brak spiżarnia brak pomieszczenie do pracy / biuro w zależności od czasu przebywania (brak, 3 lub 4) pokój dziecięcy 1-2 pomieszczenie gospodarcze brak Czas ponownego nagrzewania podany w tabelce ma wyłącznie znaczenie orientacyjne i nie stanowi wartości wiążącej. Należy go przede wszystkim uzgodnić ze zleceniodawcą. Należy również ustalić założony spadek temperatury pomieszczenia Δ RH [ C]. 144 Grzejniki płytowe Kermi therm-x2

147 Założenia projektowe / współczynniki korygujące Współczynniki korygujące różnicę temperatur przy zastosowaniu pompy w układzie zasilania centralnego ogrzewania, wg normy PN EN 442; n = 1,3; przeliczone logarytmicznie. Moc cieplną grzejnika przy indywidualnej temperaturze systemu (t 1 /t 2 /t T ) monża obliczyć dla ΔT50 (75/65/20) Wzór przeliczeniowy: H S Φ H = moc cieplna przy indywidualnej temperaturze systemu Φ S = nominalna moc cieplna F = współczynnik korygujący Przykład: Dane: F - temperatura systemu grzewczego t 1 /t 2 /t T = 55/45/20 - nominalna moc cieplna grzejnika 1960 W Szukane: - moc cieplna grzejnika przy t 1 /t 2 /t T = 55/45/20 Rozwiązanie: H 1,96 Grzejnik o nominalnej mocy cieplnej 1960 W pracujący w temperaturach t 1 /t 2 /t T = 55/45/20 zapewni moc 1000 W. Przeliczenie danego zapotrzebowania na ciepło w pomieszczeniu na nominalną moc cieplną grzejnika (ΔT50 75/65/20) jest niezbędne, aby dobrać potrzebne wymiary grzejnika. Wzór przeliczeniowy: S RH Φ S = nominalna moc cieplna Φ HL = nominalne zapotrzebowanie na ciepło F = współczynnik korygujący Przykład: Dane: - nominalne zapotrzebowanie na ciepło w pomieszczeniu 1000 W - temperatura systemu grzewczego (t 1 /t 2 /t T ) = 55/45/20 Szukane: - nominalna moc cieplna grzejnika (ΔT50-75/65/20) Rozwiązanie: S Aby pokryć 1000 W nominalnego zapotrzebowania na ciepło przy t 1 /t 2 /t T = 55/45/20 należy dobrać z tabeli wartości nominalnej mocy cieplnej (ΔT50-75/65/20) grzejnik o mocy 1960 W. Pracując w warunkach t 1 /t 2 /t T = 55/45/20, dostarczy on wymaganych 1000 W mocy cieplnej. t 1 = temperatura zasilania [ C] t 2 = temperatura powrotu [ C] t T = temperatura otoczenia [ C] Założenia wg PN EN 442 t 1 temperatura zasilania C t 2 temperatura na powrocie C t T temperatura otoczenia C ,47 0,48 0,50 0,53 0,54 0,56 0, ,51 0,52 0,55 0,58 0,60 0,62 0, ,56 0,58 0,61 0,64 0,67 0,69 0, ,62 0,64 0,68 0,73 0,76 0,79 0, ,70 0,73 0,78 0,84 0,89 0,94 0, ,82 0,86 0,94 1,02 1,09 1,17 1, ,52 0,54 0,57 0,60 0,62 0,65 0, ,58 0,60 0,63 0,67 0,69 0,72 0, ,64 0,67 0,71 0,76 0,79 0,83 0, ,73 0,76 0,82 0,88 0,93 0,98 1, ,85 0,90 0,98 1,07 1,14 1,23 1, ,54 0,56 0,59 0,63 0,65 0,67 0, ,60 0,62 0,66 0,70 0,72 0,76 0, ,67 0,69 0,74 0,79 0,83 0,87 0, ,71 0,74 0,79 0,85 0,89 0,94 0, ,76 0,79 0,85 0,92 0,97 1,03 1, ,89 0,94 1,02 1,12 1,20 1,29 1, ,62 0,65 0,68 0,73 0,76 0,79 0, ,69 0,72 0,77 0,83 0,87 0,91 0, ,74 0,77 0,83 0,89 0,93 0,99 1, ,79 0,83 0,89 0,96 1,02 1,08 1, ,93 0,98 1,07 1,18 1,26 1,36 1, ,59 0,61 0,64 0,68 0,71 0,74 0, ,62 0,64 0,68 0,72 0,75 0,78 0, ,65 0,67 0,72 0,76 0,80 0,83 0, ,68 0,71 0,76 0,81 0,85 0,89 0, ,72 0,76 0,81 0,87 0,91 0,96 1, ,77 0,81 0,87 0,93 0,98 1,04 1, ,83 0,87 0,93 1,01 1,07 1,14 1, ,64 0,67 0,71 0,75 0,79 0,82 0, ,68 0,70 0,75 0,80 0,84 0,88 0, ,72 0,75 0,80 0,85 0,89 0,94 0, ,76 0,79 0,85 0,91 0,96 1,01 1, ,81 0,85 0,91 0,98 1,04 1,10 1, ,87 0,91 0,98 1,07 1,13 1,21 1, ,71 0,74 0,79 0,84 0,88 0,93 0, ,80 0,83 0,89 0,96 1,01 1,07 1, ,91 0,96 1,04 1,13 1,20 1,28 1, ,07 1,14 1,25 1,39 1,50 1,63 1, ,79 0,82 0,88 0,95 1,00 1,05 1, ,84 0,88 0,94 1,02 1,08 1,14 1, ,89 0,94 1,01 1,10 1,17 1,24 1, ,96 1,01 1,10 1,20 1,28 1,37 1, ,04 1,10 1,20 1,32 1,42 1,53 1, ,88 0,93 1,00 1,08 1,15 1,22 1, ,94 0,99 1,08 1,17 1,25 1,33 1, ,01 1,07 1,17 1,28 1,37 1,47 1, ,10 1,16 1,28 1,42 1,52 1,65 1, ,20 1,28 1,42 1,59 1,73 1,89 2, ,00 1,05 1,15 1,26 1,34 1,43 1, ,08 1,14 1,25 1,37 1,47 1,59 1, ,17 1,24 1,37 1,52 1,64 1,78 1, ,28 1,37 1,52 1,71 1,87 2,05 2, ,42 1,53 1,73 1,98 2,19 2,44 2, ,07 1,13 1,23 1,36 1,45 1,56 1, ,15 1,22 1,34 1,48 1,60 1,73 1, ,25 1,33 1,47 1,65 1,78 1,94 2, ,37 1,47 1,64 1,86 2,03 2,24 2, ,52 1,65 1,87 2,15 2,39 2,69 3, ,73 1,89 2,19 2,59 2,96 3,44 4, ,23 1,31 1,45 1,62 1,75 1,90 2, ,34 1,43 1,60 1,80 1,96 2,15 2, ,47 1,59 1,78 2,03 2,24 2,48 2, ,64 1,78 2,03 2,36 2,64 2,99 3, ,87 2,05 2,39 2,86 3,29 3,86 4, ,45 1,56 1,75 1,98 2,17 2,40 2, ,60 1,73 1,96 2,25 2,50 2,79 3, ,78 1,94 2,24 2,63 2,96 3,38 3, ,03 2,24 2,64 3,20 3,70 4,39 5, ,75 1,90 2,17 2,53 2,83 3,19 3, ,96 2,15 2,50 2,96 3,37 3,89 4, ,24 2,48 2,96 3,63 4,25 5,11 6, ,17 2,40 2,83 3,41 3,93 4,62 5, ,50 2,79 3,37 4,21 5,01 6,14 7,87 Grzejniki płytowe Kermi therm-x2 145

148 Informacje Niemieckiego Zrzeszenia Przemysłu Grzewczego Powłoka lakiernicza grzejników obszar stosowania i ograniczenia Powłoka lakiernicza grzejników spełnia wymagania normy DIN Powłoki grzej ników pokojowych: opis, wytyczne, kontrola DIN część 1: Substancje gruntujące, przemysłowe powłoki gruntujące DIN część 2: Substancje kryjące, przemysłowe powłoki kryjące Przytoczona norma DIN stanowi podstawy opisu parametrów jakoś ciowych powłoki lakierniczej i jako załącznik wchodzi w skład karty katalogowej grzejników. 1. Zakres obowiązywania normy DIN Zgodnie z punktem 1. Zakres obowiązywania normy (w obu częściach): Niniejsza norma obowiązuje w przypadku materiałów gruntujących kryj ących do grzejników do pomieszczeń oraz przemysłowych do powłok gruntujących / lakierniczych grzejników do pomieszczeń z ogrzewaniem ciepłą wodą oraz niskociśnieniowych grzewczych instalacji pa rowych (gorąca woda do temp. 130 C). Oferowanie grzejników lakierowanych metodą proszkową jest wynikiem zaawansowania technologicznego. Uważnego zapoznania wymagają wobec tego zapisy w części drugiej normy DIN W DIN część 2 "Substancje kryjące" mówi się w punkcie 1. Zakres obowiązywania : Nie charakteryzuje się powłok lakierniczych grzejników zasilanych czynnikiem o temperaturach wyższych niż t maks = 130 C i / lub eksploatowanych w pomieszczeniach o atmosferze agresywnej i/ lub wilgotnej. 2. Pomieszczenia o atmosferze agresywnej lub wilgotnej Produkowane są grzejniki z powłoką kryjącą wykonaną według DIN cz. 2, które w tym wykonaniu nie nadają się do stosowania w miejscach szczególnie podatnych na korozję, takich jak baseny, sauny, publiczne toalety, okolice pisuarów. Takie stwierdzenie odnosi się do nowoczesnych powłok kryjących na bazie proszkowego lakierowania. Te stwierdzenia obowiązują także do stosowanych dziś powszechnie powłok proszkowych metodą napalania. Dlatego przed zamówieniem grzejników do tego rodzaju wa run ków eksploatacji należy się dokładnie dowiedzieć o planowanym miejscu instalacji grzejnika i ustalić odpowiednie granice użytkowania. Jeśli projekt wymaga zastosowania grzejników w pomieszczeniach wilgotnych, np. na basenach lub w zakładach przemysłowych (ubojniach), należy wybrać inne powłoki lakiernicze lub wykonać odpowiednią obróbkę powierzchni. Powyższe ma zastosowanie również do grzejników instalowanych w pomieszczeniach sprzątanych za pomocą wodnych urządzeń czyszczących (np. agregaty wysokociśnieniowe). W tym celu oferowane są m.in. grzejniki ocynkowane. Informacje techniczne są dostępne u producenta. 3. Montaż w pomieszczeniach specjalnych z możliwością rozprysku wody W normie DIN część 2 Substancje kryjące w punkcie 1. Zakres obowiązywania mówi się dalej: Kuchnie, łazienki i inne podobne pomieszczenia z wyłączeniem obszaru możliwego rozprysku wody (w pobliżu kabiny prysznicowej, toalety) nie są traktowane jako pomieszczenia o atmosferze agresywnej lub wilgotnej. Z powyższej definicji wynika wyraźnie, że obszar z możliwością rozprysku wody (zob. rys.: Definicja obszarów z możliwością rozprysku wody strefa 0-1 i 2), np. pod zlewem, należy rozumieć jako obszar o atmosferze agresywnej i / lub wilgotnej i tym samym jest on wyłączony z zakresu obowiązywania normy. Wobec tego oznaki korozji na grzejniku zamontowanym ww. obszarze nie podlegają reklamacji. Jeśli istnieje konieczność zamonto wania grzejnika wew nątrz obszaru z możliwością roz pryski wania wody należy przewidzieć odpowiednią ochronę przed korozją np. ocyn ko wanie. są dostępne u producenta. 4.Wymóg regularnego wietrzenia Należy zwrócić szczególną uwagę na ochronę powierzchni przed wilgocią oraz kondensacją pary wodnej. Grzejniki powinny być eksploatowane w pomieszczeniach o istniejącej i sprawnej wentylacji. W pomieszczeniach bez okien lub z nowoczesną, szczelną stolarką okienną należy zapewnić sprawną wymianę powietrza lub wentylację wymuszoną. Niepracujące, zimne powierzchnie grzejników zachowują się jak skraplacz, na którym osadza się kondensat. Skropliny mogą wywoływać ogniska korozji, które z ko lei niszczą powłokę lakierniczą. 5. Wewnętrzne łazienki i toalety Wentylowanie łazienek i toalet bez zewnętrznego okna jest uregulowane w normie o takiej samej nazwie DIN , część 1 i 3 Wentylowanie łazienek i toalet bez zewnętrznego okna. W rozdziale 3. Podstawowe wymogi dotyczące wentylacji i higieny określone są odpowiednie godzinowe współczynniki wymiany powietrza w pomieszczeniach. Jeżeli nie można zapewnić regularnej wentylacji lub nie ma ciągłej wymiany powietrza, niezbędna jest stała eksploatacja grzejników, aby uniknąć efektu zimnych powierzchni. Należy na to zwrócić uwagę szczególnie w przypadku łazienek usytuowanych wewnątrz bryły budynku. Obowiązek regularnego ogrzewania poszczególnych pomieszczeń lub regularnego wietrzenia spoczywa na użytkowniku instalacji grzewczej. 146 Grzejniki płytowe Kermi therm-x2

149 6. Składowanie, montaż i uruchomienie grzejników W punkcie 5. normy DIN cz. 2 pt. Zalecenia, czytamy: Prawidłowe transportowanie, składowanie i montaż polakierowanych grzejników oraz ochrona przed uszko dzeniem mechanicznym, wilgocią (np. deszczem, wodą kondensacyjna) i agresywnymi substancjami (np. rozrobione zaprawy murarski, wiążący beton) są niezbędne. Na podstawie tych Wymagań można ustalić istotne ograniczenia dotyczące transportu, składowania, montażu i eksploatacji grzejników. Grzejniki należy składować w suchych i przewiewnych pomieszczeniach. 7. Czyszczenie grzejników Norma DIN część 2 definiuje dalej: Powłoka kryjąca musi nadawać się do czyszczenia przy użyciu płynnych środków czyszczących stosowanych w gospodarstwie domowym, bez wpływu na stan powierzchni lakieru. Dopuszczalne środki czyszczące powierzchnię lakieru nie mogą mieć własności ściernych ani odczynu mocno zasadowego lub kwaśnego. Powłoki lakiernicze grzejników Feuerverzinkung Pomieszczenia o agresywnej i / lub wilgotnej atmosferze, np. w obiektach użytkowych, takich jak rzeźnie, sauny, kąpieliska lub o zasolonym powietrzu w pobliżu morza mają wyjątkowo niekorzystny wpływ na powłokę grzejnika. To samo dotyczy pomieszczeń, które są regularnie czyszczone na mokro myjkami wysokociśnieniowymi. Cynkowanie ogniowe zapewnia optymalną ochronę w takich warunkach. W wyniku cynkowania ogniowego tworzy się nieregularna powierzchnia. Następnie nanoszona jest powłoka lakieru strukturalnego w kolorze białym RAL 9016, która zapewnia jednolity wygląd. Powłoka chroniąca przed korozją cynkowanie galwaniczne Wymagania w stosunku do powłok grzejników montowanych w obszarze rozprysku wody w pobliżu pryszniców lub toalet bądź pisuarów i w obiektach użyteczności publicznej są niższe niż w pomieszczeniach o agresywnej i / lub wilgotnej atmosferze. Oprócz funkcji ochronnej istotne są tutaj jednak również aspekty estetyczne powłoki. Firma Kermi oferuje korzystniejszą cenowo powłokę cynkową, która nanoszona jest przy użyciu specjalnej techniki. Następnie nakładana jest powłoka proszkowa w kolorze białym RAL 9016 zgodna z wysokim standardem jakości Kermi. Powłoka cynkowa zapewnia optymalną ochronę antykorozyjną do tych zastosowań, a jednocześnie posiada wysoką wartość estetyczną. Definicja obszaru z możliwością rozprysku wody strefa rozprysku wody strefa 0 i 1 strefa 2* Kolor Wykonania specjalne Poza obszarami z możliwością rozprysku wody Grzejniki płytowe Kermi therm-x2 147

150 Numery rejestrowe Grzejniki płytowe profilowe Kermi Typ Nr rej. GZ FK0 10 FTV 10 FTM Grzejniki płytowe Plan Kermi Typ Nr rej. GZ PK0 10 PTV 10 PTM Grzejniki płytowe Line Kermi Typ Nr rej. GZ PLK 10 PLV 10 PLM FK0 11 FTV 11 FTM PK0 11 PTV 11 PTM PLK 11 PLV 11 PLM FK0 12 FTV 12 FTM PK0 12 PTV 12 PTM PLK 12 PLV 12 PLM FK0 22 FTV 22 FTM PK0 22 PTV 22 PTM PLK 22 PLV 22 PLM FK0 33 FTV 33 FTM PK0 33 PTV 33 PTM PLK 33 PLV 33 PLM FSN 10 FSN 20 FSN 21 FSN PH0 20 PTV 20 PH0 30 PTV PLK 20 PLV 20 PLK 30 PLV PSN 20 PSN 21 PSN PLS 20 PLS 21 PLS Grzejniki płytowe Kermi therm-x2

151 Notatki Grzejniki płytowe Kermi therm-x2 149

152 Notatki 150 Grzejniki płytowe Kermi therm-x2

153 Notatki Grzejniki płytowe Kermi therm-x2 151

154 Paleta kolorów Kermi Innowacyjna koncepcja kolorystyczna. Podążając z duchem czasu. Kolor seryjny Kolory sanitarne RAL CLASSIC biel, RAL 9016 śnieżnobiały, RAL 9010 manhattan błękit egejski Możliwe lakierowanie grzejników w dowolnym kolorze z palety RAL CLASSIC beż bahama pergamon czerń Edycje specjalne Edycja Soft Szlachetna, matowa powierzchnia z delikatnym, jedwabistym efektem S oft. biel, RAL 9016 Soft śnieżnobiały, RAL 9010 Soft manhattan Soft błękit egejski Soft beż bahama Soft pergamon Soft czarny Soft Edycja Nature Podstawowe kolory natury. Świeże i wyraziste. cytrus Nature oliwka Nature kukurydza Nature purpura Nature krokus Nature lawenda Nature 152 Grzejniki płytowe Kermi therm-x2

155 Cynkowanie ogniowe (lakier strukturalny RAL 9016) Powłoka antykorozyjna Trwała ochrona przed korozją spełniająca wysokie wymagania zastosowania w obszarach o atmosferze wilgotnej lub agresywnej (np. budynki przemysłowe, baseny itd.). To samo dotyczy pomieszczeń, które są regularnie czyszczone na mokro myjkami wysokociśnieniowymi. Cynkowanie ogniowe zapewnia optymalną ochronę w takich warunkach. Nowa powłoka antykorozyjna Kermi jest doskonała do stosowania w obszarach podwyższonego narażenia na wilgoć. Powłoka lakiernicza dostępna w dowolnym kolorze o słynnej wysokiej jakości Kermi. Dopłata: Cynkowanie ogniowe*: 280% * dostępne tylko do grzejników profilowych. Dopłata: Powłoka antykorozyjna Biel: 40% Kolor: 60% Edycje specjalne: W zamówieniu należy podać edycję i kolor. Edycja Ethno Popularne jak nigdy dotąd: ciepłe, soczyste kolory egzotycznych kultur. solaris Ethno inka Ethno carmina Ethno terra Ethno Przykład: kolor purpurowy, edycja Nature. Dopłata: 30% kolory sanitarne Edycje specjalne RAL Classic Inne kolory: na zapytanie Edycja Metallic Pełen blasku trend retro z lat pięćdziesiątych. Klasyczne barwy edycji Metallic. grafit Metallic srebro błyszczące Metallic* złoto słoneczne Metallic * Profilowane grzejniki płytowe są niedostępne w kolorze srebro błyszczące Metallic srebro cyrkonowe Metallic brąz matowy Metallic miedź klasyczna Metallic Ze względów technicznych możliwe są różnice w odcieniach kolorów.
