1 Zehnder Charleston Spis treści Zehnder Charleston Zehnder Charleston Retrofit Zehnder Charleston Klinik - na zapytanie - Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT na zapytanie - 81

2 , Zehnder Charleston Retrofit Przegląd modeli Zehnder Charleston Retrofit 82 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

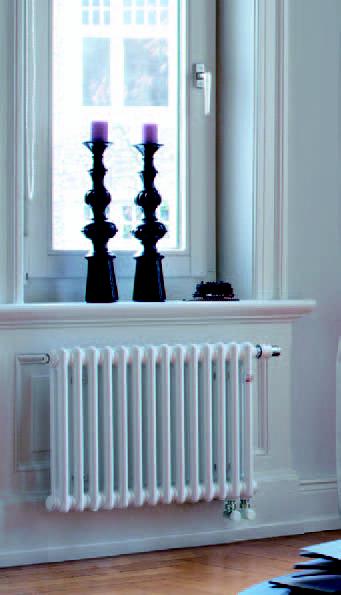

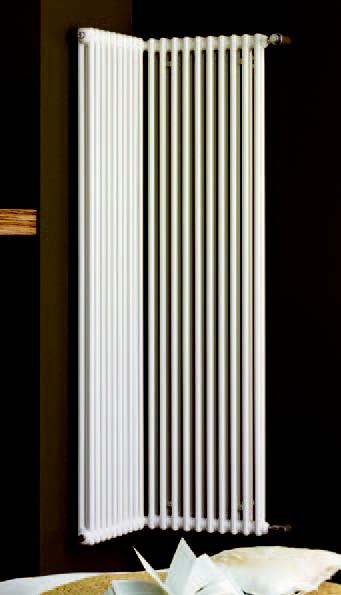

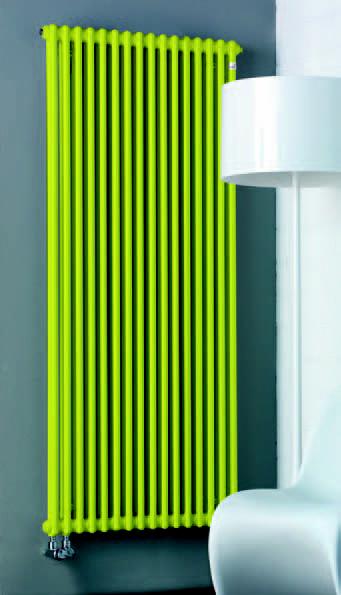

3 Opis produktu Zehnder Charleston (Completto) Wykonanie specjalne - kąt Zehnder Charleston Opis produktu Zehnder Charleston jedyny grzejnik stalowy członowy. Rodzina produktów obejmuje oprócz wersji standardowych także szczególnie łatwą w utrzymaniu higieny wersję Charleston Klinik; poza tym w ofercie jest wersja na wymianę szczególnie polecane, nie przysparzające problemów instalacyjnych rozwiązanie renowacyjne, jak i dwa warianty grzejników z siedziskiem. Budowa elementowa otworzyła tej serii grzejników ogromne możliwości dostosowania do miejsca przeznaczenia w budynkach nowych, jak i remontowanych. Zehnder Charleston jest obecnie produkowany w kolorze standardowym lub według wytycznych klienta, w formie gotowych zestawów, ze złączami wskazanymi w specyfikacji klienta. Wielkości ponadnormatywne lub rozmiary, wymagające ze względów transportowych podzielenia na odcinki, są wykonywane w wersji do nyplowania kilku odcinków pośrednich na budowie. Zehnder Charleston jest dobrym rozwiązaniem do spełnienia indywidualnych oczekiwań, wynikających z najróżnorodniejszych potrzeb miejscowych i dzięki temu od dziesięcioleci znajduje zastosowanie w przeróżnych typach budowli. Od inwestycji prywatnych przez budownictwo ogólnego przeznaczenia, szkoły, internaty, hotele, budynki biurowe, obiekty handlowe, zabytkowe, aż po obiekty usługowe i przemysłowe. Nieograniczona ilość wariantów i elastyczność rozwiązań, pozwala grzejnikom Charleston odgrywać ważną rolę w wielu interesujących realizacjach, a spełnianie najwyższych cech higienicznych, potwierdzone rozszerzonymi atestami stosownych urzędów, w połączeniu z pełnym bezpieczeństwem użytkowania stwierdzonym m.in. testami GUV, czyni z niego lidera gatunku. Wykonania specjalne, wyprodukowane według wytycznych klienta, uzupełniają ofertę. Żaden inny grzejnik niż Charleston nie jest tak elastyczny w każdym aspekcie. Dane techniczne rury stalowe ø 25 mm główka z blachy tłoczonej długość pojedynczego elementu 46 mm gruntowanie i lakierowanie proszkowe moc grzewcza sprawdzona zgodnie z EN 442; oznaczenie CE standardowe ciśnienie robocze 10 bar temperatura robocza maks. 120 o C Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT Możliwości specjalne wielki wybór możliwych schematów złącz, także z zaworem zintegrowanym zestawy montażowe dla każdego wariantu zastosowania kolory specjalne i powierzchnia antybakteryjna cynkowanie i lakierowanie formy specjalne wygięte pod kątem, w łuk, jako poręcz itd. wykonanie wysokociśnieniowe do max. 18 bar Zalety klasyczna elegancja bezpieczeństwo użytkowania dzięki zaokrąglonym obrysom łatwość czyszczenia (firmowa szczotka z włosia naturalnego) łatwe i pewne mocowanie dzięki zestawom montażowym Zehnder EasyFix korzystne możliwości montażowe dzięki złączom i zaworom duży udział energii oddawanej przez przyjemne promieniowanie efektywność energetyczna przy zastosowaniu w układach niskotemperaturowych Zakres dostawy wykonania standardowego gruntowanie i lakierowanie standardowe RAL 9016 złącza 4 x ½ gwint wewnętrzny 1 odpowietrznik ½ pełne opakowanie kartonowe i folia stretch wysokości powyżej 2200 mm z fabrycznie montowaną poprzeczką stabilizacyjną Zakres dostawy wykonania Completto gruntowanie i lakierowanie standardowe RAL 9016 zintegrowany element z zaworem, maksymalny przepływ masowy 250 kg/godz. złącza 2 x ½ gwint wewnętrzny z dołu, rozstaw 50 mm wbudowana blokada przepływu 1 odpowietrznik ½ pełne opakowanie kartonowe i folia stretch Innowacyjny zestaw montażowy Zehnder EasyFix 83

4 Retrofit Opis produktu Grzejnik poprzedniej generacji Zehnder Charleston na wymianę Poniższa tabela zawiera przyporządkowanie odpowiednich modeli Zehnder Charleston na wymianę do grzejników stalowych i żeliwnych poprzedniej generacji podlegających wymianie. Zmiana położenia zastanych rur instalacyjnych staje się tym samym zbędna. 1. Położenie złącz grzejnika Zehnder Charleston na wymianę są zgodne z rozstawem złącz grzejników poprzedniej generacji. 2. Moce grzewcze wytypowanych grzejników poprzedniej generacji są niższe od grzejników na wymianę. 3. Rozmiary grzejników nowych są w większości przypadków mniejsze, w części zbliżone do grzejników starych. 4. Długości członów są inne w nowych i starych grzejnikach, dlatego konsole montażowe w większości przypadków podlegają wymianie. Grzejniki poprzedniej generacji wg normy DIN 4722 Długość członów ok. 45 mm Grzejniki poprzedniej generacji spoza norm Długość członów ok. 50 mm Stary Rozstaw Wysokość Głębokość Moc Nowy Stary Rozstaw Wysokość Głębokość Moc Nowy model złącz grzewcza*** model model złącz grzewcza*** model mm mm mm 90/70/20 C Charleston mm mm mm 90/70/20 C Charleston 200/ / / / / **)350/ / / / / / *)400/ / / *)500/ / / / / / / / *)600/ / *)900/ / / / / / / / / ***) Te modele, tak zwane wąskoczłonowe, nie są ujęte w normie DIN Długość członów 40 mm i mniej. ***) Ten model nie jest zawarty w normie DIN ***) Moc grzewcza zgodnie z DIN EN 442, przeliczona dla parametrów 90/70/20 C 84 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

5 Zalecane stosowanie zestawów AKK+TKK lub nóżki nie zawarte w cenie (patrz str. 113) Wysokość mm 190 Model Eksponent n 1,27 1,28 1,28 1,28 1,28 Maks. ilość elementów za element PLN 57,4 62,0 69,5 85,7 99, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 Dopłata Completto, zawór u góry (bez głowicy), złącza V001/V002 (223C/443C) PLN netto: 224,0 do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73 * Długość całkowita grzejnika z podłączeniem bocznym L T Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT 85

6 Zestawy montażowe CVD (niski model) wliczone w cenę (patrz str. 111) Wysokość mm 260 Model Eksponent n 1,27 1,28 1,28 1,28 1,28 Maks. ilość elementów za element PLN 59,3 64,1 70,9 86,4 100, ,1 382,4 441,7 501,0 560, ,3 406,4 470,5 534,6 598, ,5 440,4 511,3 582,2 653, ,5 517,9 604,3 690,7 777, ,1 589,9 690,7 791,5 892, ,6 678,9 738,2 797,5 856, ,8 726,9 791,0 855,1 919, ,0 794,9 865,8 936, , ,5 949, , , , , , , , , ,1 975, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 Dopłata Completto, zawór u góry (bez głowicy), złącza V001/V002 (223C/443C) PLN netto: 224,0 do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73 * Długość całkowita grzejnika z podłączeniem bocznym L T 86 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

7 Zestawy montażowe SMB wliczone w cenę (patrz str. 109) Wysokość mm 300 Model Eksponent n 1,27 1,28 1,28 1,28 1,28 Maks. ilość elementów za element PLN 60,4 65,7 73,3 87,6 101, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 Dopłata Completto, zawór u góry (bez głowicy), złącza V001/V002 (223C/443C) PLN netto: 224,0 do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73 * Długość całkowita grzejnika z podłączeniem bocznym L T Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT 87

8 Zestawy montażowe SMB wliczone w cenę (patrz str. 109) Wysokość mm 350 Model Eksponent n 1,26 1,28 1,28 1,28 1,28 Maks. ilość elementów za element PLN 62,2 67,9 75,8 89,6 104, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 Dopłata Completto, zawór u góry (bez głowicy), złącza V001/V002 (223C/443C) PLN netto: 224,0 do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73 * Długość całkowita grzejnika z podłączeniem bocznym L T 88 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

10 Zestawy montażowe SMB wliczone w cenę (patrz str. 109) Wysokość mm 450 Model Eksponent n 1,26 1,27 1,27 1,27 1,27 Maks. ilość elementów za element PLN 64,6 72,1 80,3 95,1 110, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 Dopłata Completto, zawór u góry (bez głowicy), złącza V001/V002 (223C/443C) PLN netto: 224,0 do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73 * Długość całkowita grzejnika z podłączeniem bocznym L T 90 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

12 Zestawy montażowe SMB wliczone w cenę (patrz str. 109) Wysokość mm 550 Model Eksponent n 1,25 1,27 1,27 1,27 1,27 Maks. ilość elementów za element PLN 67,6 76,3 86,4 100,8 119, ,3 423,9 491,5 559,1 626, ,1 467,4 543,7 620,0 696, ,5 517,9 604,3 690,7 777, ,1 589,9 690,7 791,5 892, ,3 683,9 803,5 923, , ,3 761,9 829,5 897,1 964, ,6 848,9 925, , , ,5 949, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 Dopłata Completto, zawór u góry (bez głowicy), złącza V001/V002 (223C/443C) PLN netto: 224,0 Uwaga, ciężar powyżej 100 kg do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73 * Długość całkowita grzejnika z podłączeniem bocznym L T 92 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

13 Zestawy montażowe SMB wliczone w cenę (patrz str. 109) Wysokość mm 600 Model Eksponent n 1,25 1,27 1,27 1,27 1,27 Maks. ilość elementów za element PLN 68,8 78,4 90,2 104,9 123, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 Dopłata Completto, zawór u góry (bez głowicy), złącza V001/V002 (223C/443C) PLN netto: 224,0 Uwaga, ciężar powyżej 100 kg do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73 * Długość całkowita grzejnika z podłączeniem bocznym L T Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT 93

14 Zestawy montażowe SMB wliczone w cenę (patrz str. 109) Wysokość mm 750 Model Eksponent n 1,24 1,26 1,26 1,26 1,26 Maks. ilość elementów za element PLN 73,3 83,8 101,9 121,4 141, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 Dopłata Completto, zawór u góry (bez głowicy), złącza V001/V002 (223C/443C) PLN netto: 224,0 Uwaga, ciężar powyżej 100 kg do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73 * Długość całkowita grzejnika z podłączeniem bocznym L T 94 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

23 Zestawy montażowe SMB wliczone w cenę (patrz str. 109) Wysokość mm 2500 Model Eksponent n 1,28 1,32 1,32 1,32 1,32 Maks. ilość elementów za element PLN 188,4 276,4 356,0 434,7 517, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,9 Wysokość mm 2800 Model Eksponent n 1,27 1,33 1,33 1,33 1,33 Maks. ilość elementów za element PLN 214,5 311,3 405,9 487,2 586,1 Dopłata Completto, zawór u góry (bez głowicy), złącza V001/V002 (223C/443C) PLN netto: 224,0 Uwaga, ciężar powyżej 100 kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,9 do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73 * Długość całkowita grzejnika z podłączeniem bocznym L T Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT 103

24 Zehnder Zehnder Charleston Charleston Retrofit bez zestawów montażowych (patrz str. 109 do 113) Modele wyróżnione kolorem szarym mają rozstaw złącz N = 500 mm Wysokość mm 408/ / / / / /300 /Rozstaw złącz Model Głębokość mm Eksponent n 1,26 1,26 1,25 1,24 1,22 1,28 Moc jednego elemenu 32,4 36,0 43,0 49,7 67,6 38,6 za element PLN 89,8 92,2 68,8 102,1 111,8 96,7 Wysokość mm 416/ / / / / /300 /Rozstaw złącz Model Głębokość mm Eksponent n 1,28 1,27 1,26 1,25 1,25 1,28 Moc jednego elemenu 43,5 57,8 66,9 92,4 100,0 50,6 za element PLN 100,8 78,4 118,2 133,2 150,2 107,4 Wysokość mm 416/ / / / / /300 /Rozstaw złącz Model Głębokość mm Eksponent n 1,28 1,27 1,26 1,25 1,25 1,28 Moc jednego elemenu 57,0 75,7 87,6 121,0 132,0 62,5 za element PLN 111,9 90,2 142,2 176,4 195,5 127,5 Wysokość mm 566/ / / / / /300 /Rozstaw złącz Model Głębokość mm Eksponent n 1,27 1,26 1,25 1,25 1,28 1,28 Moc jednego elemenu 93,5 108,0 150,0 162,0 54,7 74,0 za element PLN 104,9 118,7 205,7 238,7 142,2 150,9 Wysokość mm 416/ / / / /1000 /Rozstaw złącz Model Głębokość mm Eksponent n 1,28 1,27 1,26 1,25 1,25 Moc jednego elemenu 83,5 111,0 128,0 177,0 193,0 za element PLN 156,5 123,9 198,8 240,9 284,0 do zgrubnego przeliczania mocy na parametry 70/55/20 o C = 0,80, na 70/50/20 o C = 0,73. Maksymalna ilość elementów Długość całkowita grzejnika z podłączeniem bocznym L T 104 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

25 Wykonania specjalne Wykonanie wysokociśnieniowe maks. 18 bar (nie występuje dla wersji Completto) Z dospawanymi korkami: Z dospawanymi korkami i kotwiczeniem Dla grzejników konstrukcyjnie przewidzianych do zmontowania z kilku bloków dodatkowa opłata za każde złącze nyplowe (dół i góra) Opcjonalnie wykonanie grzejnika z otworami ½ do nypli i skręcenia za pomocą klucza dynamometrycznego szczegółowy wykaz elementów do zamówienia Wykonanie kątowe lub łukowe (Patrz str. 106) Wyprowadzenie ponad wysokość 3000 mm 2- do 3-kolumnowe 4- do 6-kolumnowe Rura rozprowadzająca Przy grzejnikach Zehnder Charleston, przewidzianych dla podłączenia jednostronnego, stosuje się wkładkę w postaci rury rozprowadzającej, poniżej wskazane są maksymalne wielkości graniczne. Po stronie zasilania do 2/3 długości wkładana jest rura, przetransportowująca czynnik grzewczy celem zachowania mocy przedstawionych w tabelach technicznych. 2-kolumnowe - od 87 członów = długość 4002 mm 3-kolumnowe - od 85 członów = długość 3910 mm 4-kolumnowe - od 81 członów = długość 3726 mm 5-kolumnowe - od 71 członów = długość 3266 mm 6-kolumnowe - od 55 członów = długość 2530 mm Wysokości pośrednie Wyliczenia jak dla kolejnej wysokości standardowej z katalogu plus dopłata rura rozprowadzaj ca Zasilanie Długość niestandardowa Dla ilości elementów większej od wskazanej w tabeli Maksymalna długość grzejnika w jednym, trwale połączonym bloku Powrót PLN netto 730,6 / szt. grzejnika 1 074,8 / szt. grzejnika 365,8 427 do pojedynczego grzejnika Dopłata 20% Dopłata 600 do grzejnika Na zapytanie Na zapytanie Na zapytanie Dospawana poprzeczka stała do zastosowania niestandardowych konsol za sztukę 46,9 Cynkowanie Cynkowanie służy do zabezpieczenia antykorozyjnego, przydatność tej metody dla określonych warunków lokalnych każdorazowo należy potwierdzić z działem technicznym. Wyceniane są grzejniki cynkowane metodą galwaniczną plus lakierowanie proszkowe RAL 9016 Wykonanie specjalne Completto Wkładka zaworowa zaciskana (termostaty Danfoss) zamiast złącza gwintowanego M 30 x 1,5 Wartością wyjściową dla obliczeń procentowych dopłat jest cena wersji standardowej grzejników. Dopłata 20% do ceny standardowej danego modelu plus 54,5 zł za każdy kilogram grzejnika Bez dodatkowych opłat Maksymalna długość grzejnika w jednym trwale połączonym bloku (większe patrz tabela wykonania specjalne długość niestandardowa) Zehnder Charleston* i Charleston na wymianę Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT 105

26 Wykonania specjalne Wykonanie łukowe Opis Szkic / szablon PLN netto Wykonania specjalne w formie łuków grzejnika Zehnder Charleston możliwe są z zachowaniem następujących, zewnętrznych promieni ugięcia: 2-kolumnowy: 400 mm 3-kolumnowy: 650 mm 4-kolumnowy: 750 mm 5-kolumnowy: 900 mm 6-kolumnowy: 1000 mm Na zapytanie Przy zapytaniach cenowych przesłać szkic uwzględniający promień R, długość konstrukcyjną i odstęp od ściany w mm. Na zapytanie Zehnder Charleston Completto: trzy pierwsze elementy pozostają proste. Wykonanie zestawiane pod kątem Opis Szkic / szablon PLN netto Na zapytanie Wykonania specjalne w formie kątowej grzejnika Zehnder Charleston możliwe są w zakresie kątów od 90 do 179. Przy zapytaniach cenowych przedłożyć szkic zawierający następujące dane: Wymiary L 1, L 2, L 3 w mm, odstęp od ściany do tylnej krawędzi grzejnika, kąt 1, 2 w stopniach. Na zapytanie Na zapytanie W momencie składania zamówienia na grzejniki w formie łuków lub zestawianych pod kątem, prosimy załączyć rzeczywisty szablon wykonany na sztywnym kartonie. HK WA R 1, 2 L 1, L 2, L 3 = grzejnik = odstęp od ściany = promień = kąt [ ] = długości Wymiary w mm (+/- 1,5%) 106 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

27 Schematy złącz Typ złącz Nowe kody przyłączy SAP PLN Rysunki wymiarowe: rzut, widok boczny i z góry (pod spodem) Złącza standardowe, 2-rurowe z zaworem zewnętrznym Z jednej strony lub naprzemienne Z jednej strony lub naprzemienne Bez dopłaty Z dołu do dołu Z dołu do dołu ,0 Uwaga: completto na kolejnej str. Dolne (bez wkładki zaw.) z rozstawem 50 mm możliwe od 3 elementów Uwaga: completto na kolejnej str. Dolne (bez wkładki zaw.) z rozstawem 50 mm możliwe od 3 elementów ,0 Uwaga: completto na kolejnej str. Dolne środkowe (bez wkładki zaw.) z rozstawem 50 mm możliwe od 4 elementów Uwaga: completto na kolejnej str. Dolne środkowe (bez wkładki zaw.) z rozstawem 50 mm możliwe od 4 elementów ,0 Uwaga: completto na kolejnej str. Uwaga: completto na kolejnej str. Środkowe położenie złącz przy parzystej liczbie elementów. W przypadku nieparzystej ilości elementów przyłącze standardowo jest przesuwane o ok 2,5 cm względem środka grzejnika w stronę zasilania tj. dla 253 w lewo, 453 w prawo. Przy zamówieniu grzejników Zehnder Charleston należy każdorazowo podać schemat złącz. Długość całkowita grzejnika z podłączeniem bocznym L T H = wysokość L = długość N = rozstaw złącz System kodyfikacji podłączeń L 2 = dodatek na złącze, ½ = 6; ¾ = 15 * = odpowietrznik = spust Wymiary w mm (+/- 1,5%) FL zasilanie RT powrót VE odpowietrznik DR spust Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT 107

28 Schematy złącz Typ złącz Nowe kody przyłączy SAP PLN Rysunki wymiarowe: rzut, widok boczny i z góry (pod spodem) Złącza Completto ze zintegrowanym zaworem termostatycznym OV M30X1,5 (ceny bez głowicy termostatycznej) Zawór u góry Złącza 50 mm możliwe od 3 elementów Zawór u góry Złącza 50 mm możliwe od 3 elementów V001 V ,0 Zawór u dołu Złącza 50 mm możliwe od 3 elementów Zawór u dołu Złącza 50 mm możliwe od 3 elementów V003 V ,0 Zawór u góry Złącza centryczne 50 mm możliwe od 6 elementów Zawór u góry Złącza centryczne 50 mm możliwe od 6 elementów Ograniczona moc pierwszego elementu ze względu na zmniejszoną cyrkulację. V007 V ,0 Zawór u góry Złącza krańcowe możliwe od 4 elementów Zawór u góry Złącza krańcowe możliwe od 4 elementów W pełni środkowe usytuowanie złącz możliwe tylko przy parzystej liczbie elementów. V011 V ,0 Dane techniczne zaworu: Specjalny zawór termostatyczny OV 1 (dla 2-kolumnowego) i OV 5 /4 (dla 3- do 6-kolumnowego), zabudowany fabrycznie. Maksymalna zalecana ilość czynnika 250 kg/godz. Dane regulacyjne zaworu w dziale Akcesoria. H = wysokość L = długość N = rozstaw złącz * = odpowietrznik = spust Wymiary w mm (+/- 1,5%) System kodyfikacji podłączeń FL zasilanie RT powrót VE odpowietrznik DR spust Uwaga: Zamawiając grzejnik z zaworem termostatycznym (zawór zintegrowany), poza podaniem schematu złącz należy koniecznie napisać w zamówieniu Completto. 108 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

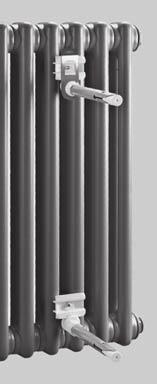

29 z EasyFix Zestawy montażowe Grupa rabatowa: AK (P3) Strony z tabelami cenowymi oznaczone zestawy montażowe SMB wliczone w cenę zawierają poniższe ceny. W przypadku zmiany zestawu montaż należy odjąć cenę SMB i doliczyć inną ze str Wykonanie standardowe (RAL 9016) 1) Widok Szkic Model Widok boczny Przeznaczenie (ilość elementów) Odstęp WA mm Konsole - ilość i typ w zestawie Nr artykułu zestaw (nr SAP) / zestaw PLN Zestawy montażowe SMB zawarte w cenie grzejnika (strony przykładowe - początek działu) Zestaw SMB wszystkie modele H = L = 4-22 L = L = L = x SMB30 3 x SMB30 4 x SMB30 5 x SMB ( ) ( ) ( ) ( ) 85,9 126,4 159,2 170,7 H = wszystkie modele Zestaw SMB 2T Odstęp D: 2-kolumnowy 67 mm 3-kolumnowy 86 mm 4-kolumnowy 104 mm 5-kolumnowy 123 mm 6-kolumnowy 141 mm L = 4-22 L = L = L = wszystkie modele L = 4-22 L = L = L = x SMB40 3 x SMB40 4 x SMB40 5 x SMB40 H = x SMB50 3 x SMB50 4 x SMB50 5 x SMB50 H = ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 85,9 126,4 159,2 170,7 85,9 126,4 159,2 170,7 2- do 4-kolumnowy L = 4-22 L = L = L = x SMB75 3 x SMB75 4 x SMB75 5 x SMB ( ) ( ) ( ) ( ) 85,9 126,4 159,2 170,7 5- do 6-kolumnowy Odstęp D: 2-kolumnowy 67 mm 3-kolumnowy 86 mm 4-kolumnowy 104 mm 5-kolumnowy 123 mm 6-kolumnowy 141 mm L = 4-15 L = L = L = x SMB75 3 x SMB75 4 x SMB75 5 x SMB ( ) ( ) ( ) ( ) 85,9 126,4 159,2 170,7 H = wysokość grzejnika w mm L = ilość elementów w grzejniku D = wymiar od ściany do środka złącz 1) W razie potrzeby zastosowania innego zestawu niż SMB patrz rozdział Akcesoria lub zamawianie grzejnika bez zestawu (należy określić to w zamówieniu). Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT 109

30 z EasyFix Zestawy montażowe Grupa rabatowa: AK (P3) Strony z tabelami cenowymi oznaczone zestawy montażowe SMB wliczone w cenę zawierają poniższe ceny. W przypadku zmiany zestawu montaż należy odjąć cenę SMB i doliczyć inną ze str Wykonanie standardowe (RAL 9016) 1) Widok Zestaw SMB Szkic Widok boczny Odstęp D: 2-kolumnowy 67 mm 3-kolumnowy 86 mm 4-kolumnowy 104 mm 5-kolumnowy 123 mm 6-kolumnowy 141 mm Przeznaczenie (ilość elementów) Odstęp WA Zestawy montażowe SMB zawarte w cenie grzejnika (strony przykładowe - początek działu) Zestaw SMB 2T 2- do 4-kolumnowy L = 4-15 L = L = L = do 6-kolumnowy L = 4-10 L = L = L = do 4-kolumnowy L = 4-11 L = L = L = do 4-kolumnowy L = 4-8 L = 9-15 L = L = mm Model Konsole - ilość i typ w zestawie H = x SMB2T 3 x SMB2T 4 x SMB2T 5 x SMB2T 2 x SMB2T 3 x SMB2T 4 x SMB2T 5 x SMB2T H = x SMB2T 3 x SMB2T 4 x SMB2T 5 x SMB2T H = x SMB2T 3 x SMB2T 4 x SMB2T 5 x SMB2T Nr artykułu zestaw (nr SAP) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) / zestaw PLN 85,9 126,4 159,2 170,7 85,9 126,4 159,2 170,7 85,9 126,4 159,2 170,7 85,9 126,4 159,2 170,7 Odstęp D: 2-kolumnowy 67 mm 3-kolumnowy 86 mm 4-kolumnowy 104 mm 5-kolumnowy 123 mm 6-kolumnowy 141 mm H = wysokość grzejnika w mm L = ilość elementów w grzejniku D = wymiar od ściany do środka złącz 1) W razie potrzeby zastosowania innego zestawu niż SMB patrz rozdział Akcesoria lub zamawianie grzejnika bez zestawu (należy określić to w zamówieniu). 110 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

31 Zestawy montażowe Grupa rabatowa: AK (P3) Wykonanie standardowe, białe. Widok Szkic Model Widok boczny Przeznaczenie (ilość elementów) Odstęp WA mm Konsole - ilość i typ w zestawie Nr artykułu zestaw (nr SAP) / zestaw PLN Zestawy CVD Zestaw CVD Wysokość mm wszystkie modele ze sprężyną zabezpieczającą L = 4-20 el. L = el. L = el x (BH + CVD 0) 6 x (BH + CVD 0) 8 x (BH + CVD 0) ( ) ( ) ( ) 85,9 126,4 159,2 Wysokość mm ze sprężyną zabezpieczającą Odstęp D: 2-kolumnowy 59 mm 3-kolumnowy 78 mm 4-kolumnowy 96 mm 5-kolumnowy 114 mm 6-kolumnowy 133 mm L = 4-20 el. L = el. 28 L = el. Wysokość mm 4 x (BH + CVD 0) 8 x (BH + CVD 0) 10 x (BH + CVD 0) 2- do 5-kolumnowy ze sprężyną zabezpieczającą ( ) ( ) ( ) 85,9 159,2 170,7 L = 4-10 el. L = el. L = el. L = el x (BH + CVD 0) 6 x (BH + CVD 0) 8 x (BH + CVD 0) 10 x (BH + CVD 0) ( ) ( ) ( ) ( ) 85,9 126,4 159,2 170,7 6-kolumnowy Wysokość mm ze sprężyną zabezpieczającą L = 4-10 el. L = el. L = el. L = el x (BH + CVD 0) 8 x (BH + CVD 0) 10 x (BH + CVD 0) 14 x (BH + CVD 0) ( ) ( ) ( ) - 85,9 159,2 170,7 - Zestawy montażowe CVD+BKE L = ilość elementów w grzejniku D = wymiar od ściany do środka złącz Dla większych modeli i długości wskazane jest obciążanie pojedynczego punktu uchwyt + konsola maks 50 kg. Zestaw BKE wymiar A i AW podane jako wartość środkowa, możliwość zamówienia innych wymiarów BKE standard BKE160. Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT 111

32 Zestawy montażowe Grupa rabatowa: AK (P3) Wykonanie standardowe, białe. Widok Szkic Model Widok boczny Przeznaczenie (ilość elementów) Odstęp WA mm Konsole - ilość i typ w zestawie Nr artykułu zestaw (nr SAP) / zestaw PLN Zestawy BKE Zestaw BKE 2 Wysokość mm wszystkie modele ze sprężyną zabezpieczającą L = 4-20 el. L = el. L = el x (BH + BKE160) 6 x (BH + BKE160) 8 x (BH + BKE160) ( ) ( ) ( ) 127,7 178,3 228,8 Wysokość mm ze sprężyną zabezpieczającą Odstęp D: 2-kolumnowy 77 mm 3-kolumnowy 96 mm 4-kolumnowy 114 mm 5-kolumnowy 133 mm 6-kolumnowy 151 mm L = 4-20 el. L = el. L = el. L = 4-10 el. L = el. L = el. L = el. Zestawy montażowe CVD+BKE L = ilość elementów w grzejniku D = wymiar od ściany do środka złącz Dla większych modeli i długości wskazane jest obciążanie pojedynczego punktu uchwyt + konsola maks 50 kg. Zestaw BKE wymiar A i AW podane jako wartość środkowa, możliwość zamówienia innych wymiarów BKE standard BKE Wysokość mm L = 4-10 el. L = el. L = el. L = el. 46 Wysokość mm 46 4 x (BH + BKE160) 6 x (BH + BKE160) 10 x (BH + BKE160) 2- do 5-kolumnowy ze sprężyną zabezpieczającą 4 x (BH + BKE160) 6 x (BH + BKE160) 8 x (BH + BKE160) 10 x (BH + BKE160) 6-kolumnowy ze sprężyną zabezpieczającą 4 x (BH + BKE160) 8 x (BH + BKE160) 10 x (BH + BKE160) 14 x (BH + BKE160) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) - 127,7 178,3 280,6 127,7 178,3 228,8 280,6 127,7 228,8 280,6-112 Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT

33 Zestawy montażowe Grupa rabatowa: AK (P3) Wykonanie standardowe, białe. Widok Konsola AK Opis Pozostałe konsole montażowe w dziale Akcesoria Regulowany odstęp od ściany, wersje krótka lub długa. Przeznaczenie (ilość elementów) Wysokość mm L = 4-20 el. L = el. L = el. Wysokość mm Konsole - ilość i typ w zestawie 4 x BH + 4 x AK 1 6 x BH + 6 x AK 1 8 x BH + 8 x AK 1 Model wszystkie modele Nr artykułu zestaw (nr SAP) Uchwyt BH: ( ) Szczegóły patrz strona 251 L = 4-20 el. L = el. L = el. 4 x BH + 4 x AK 1 8 x BH + 8 x AK 1 10 x BH + 10 x AK 1 Konsola AK 1: ( ) patrz strona 251 Konsola T-kształtna AKK Wysokość mm wszystkie modele Mocowanie na śruby, regulowany zakres, do łączenia np. z uchwytem TKK. Standard RAL L = 4-20 el. L = el. L = el. L = el. L = el. 2 x AKK 3 x AKK 4 x AKK 5 x AKK 6 x AKK po długości patrz strona 252 Konsole wolnostojące HFK Dokręcane do grzejnika za pomocą śrub, płaszczyzna tłumiąca. Standard RAL Pokrywka AD - w komplecie zawsze w kolorze grzejnika. Wysokość mm L = 4-20 el. L = el. L = el. L = el. 2 x HFK 3 x HFK 4 x HFK 5 x HFK wszystkie modele po wysokości patrz strona 262 Konsole wolnostojące Charleston, spawane Regulowana wysokość do montażu na posadzkach surowych, jak i wykończonych. Ilość konsol = ilość osi montażowych danego grzejnika. Odpowiednie pokrywy płyty podłogowej, dostarczane w komplecie. Zastosowanie: Zehnder Charleston, wys. maks. 600 mm Podwójne konsole wolnostojące Charleston, spawane H = 100 mm, do montażu na posadzkach wykończonych. Ilość konsol = ilość osi montażowych danego grzejnika. Zastosowanie: Zehnder Charleston, 3-6-kolumn, do wysokości 600 mm L = 4-20 el. L = el. L = el. L = el. L = 4-20 el. L = el. L = el. L = el. Dla większych modeli i długości wskazane jest obciążanie pojedynczego punktu uchwyt + konsola maks 50 kg. L = ilość elementów w grzejniku Cennik Generalny Zehnder Polska 2017 ceny bez podatku VAT 2 x konsola 3 x konsola 4 x konsola 5 x konsola 2 x konsola 3 x konsola 4 x konsola 5 x konsola opis słowny dla grzejnika opis słowny dla grzejnika patrz strona 255 patrz strona
