Projektor pomiarowy serii PJ-A3000

Transkrypt

1 Projektor pomiarowy serii PJ-A3000 Seria 302 Projektory pomiarowe serii PJ-A3000 to modele średniej wielkości charakteryzujące się dużą wszechstronnością wykorzystania i łatwością obsługi. Łatwy do odczytu cyfrowy licznik pozycji XY umieszczony tuż pod ekranem projektora ogranicza wymagane pole obserwacji użytkownika. Za pomocą kątomierza ekranowego można w prosty sposób mierzyć kąty. Specyfikacja techniczna Obraz Odwrócony obserwowany Średnica efektywna: 315 ; Ekran projektora Materiał ekranu: Szkło precyzyjnie szlifowane; Obrót ekranu: ±360, posuw dokładny i blokada; Wyświetlanie kątów: Licznik cyfrowy (LED); Rozdzielczość: 1' lub 0,01 (przełączana); Zakres: ±370 ; Przełączanie trybów ABS/ INC, Zerowanie; Siatka pomiarowa: Krzyżowa Obiektyw 10X ( ) Opcja: 20X,50X,100X Dokładność powiększenia konturowe padające Ogniskowanie Rozdzielczość Zasilanie konturowe: ±0,1% lub lepsza; powierzchni: ±0,15% lub lepsza Źródło światła : Żarówka System optyczny : Telecentryczny Funkcje: 2-stop przełącznik zmiany jasności (Wysoka/Niska), Filtr pochł. ciepło, Wentylator Źródło światła: Żarówka System optyczny: Ośw. pionowe z regulacją kondensorową Funkcje: Filtr pochłaniający ciepło, wentylator Ręczne 0,001 lub 0,001 (0,001 : głowica cyfrowa) V AC, 50/60Hz D Standard scale 50 : Detector mounting plate: 12AAE671 Optoeye-200: D W H Reading scale 200 : Reading scale 300 : Overlay chart, 12 sheet set: 12AAM027 Green filter: Swivel Center support: Swivel Center Support: Rotary Table 100: Rotary Table 100 (with fine adjustment) Rotary Table (PJ-A3005D-50): Holder with clamp: Projection screen Stage pheripheral Projection lens QM-Data 200 Arm mount type: D Standard accessory RS232 Cable 12AAA807D - 2D Data processor / counter - Edge detection PH-3515F QM-Data 200 Stand Type D Projection lens 10X : Oblique illumination mirror Projection lens 20X : Oblique illumination mirror Projection lens 50X (With half reflecting mirror: Projection lens 100X (with half reflecting mirror) : D : Maks. średnica przedmiotu mierzonego W : Odległość robocza H : Maks. wysokość przedmiotu mierzonego Powiększenie 10X 20X 50X 100X Pole widzenia ø31.5 ø15.7 ø6.3 ø3.1 W 66 (20) 32.5 (2) H modele - 50* modele modele modele D modele - 50* 224 (198) 87 (61) modele (61) modele (198) 87 (61) modele (61) ( ) Przy stosowaniu oświetlenia powierzchni V Block and Clamp: Patrz broszura PJ-A3000 Fixture mount adapter for PJ-A3010F-200: D 490

2 Projektor pomiarowy serii PJ-A3000 Wyposażenie standardowe Opis Obiektyw 10x Pokrowiec Żarówka Wyposażenie specjalne Opis Liniał wzorcowy Filtr zielony Liniał odczytowy Uchwyt kłowy przechylny Obiektyw 20x Obiektyw 50x Obiektyw 100x Lustro oświetlenia bocznego dla obiektywu 10X Lustro oświetlenia bocznego dla obiektywu 20X Pryzma z klamrą ( Przedmiot: maks, ø 25 ) Uchwyt z zaciskiem Liniał odczytowy Filtr zielony Uchwyt kłowy przechylny D Adapter systemu mocowania Żarówka 12AAE671 Listwa mocująca detektor ø250 do ø Optoeye Stolik obrotowy Stół obrotowy Stół obrotowy 100 z regulacją precyzyjną D QM-Data 200 typ mocowany na statywie D QM-Data 200 typ mocowany na ramieniu : dla stołu 150 x i : dla stołu 100 x 100 oraz 200 x 100 Seria Modele metryczne Metryczne Stół XY 50 x 50 lub 150 x 50 lub 100 x100 lub 200 x 100 Model PJ-A3005D-50 PJ-A3005F-150 PJ-A3010F-100 PJ-A3010F D D D D Stół XY [] 50 x x x x 100 Metoda pomiarowa Głowica mikrometryczna Enkoder liniowy Enkoder liniowy Enkoder liniowy Digimatic Mechanizm szybkiego zwalniania blokady _ Osie X i Y Osie X i Y Osie X i Y Wymiary powierzchni górnej stołu XY [] 152 x x x x 250 Obszar efektywny stołu XY [] 82 x x x x 170 płyty szklanej BAE Funkcja odchylania _ ±3 Maks obciążenie stołu Waga kg A = 593 : D, A = 446 : D A = 427 : D A 706 * Dla D wymagany jest adapter systemu mocowania (999678) D, QM-Data 200 OPTOEYE D D D D 491

3 Projektor pomiarowy serii PJ-H30 Seria 303 Projektor pomiarowy o regulowanym natężeniu światła padającego. PJ-H30 posiada następujące cechy: Poprzez obracanie soczewki kondensorowej i zmianę kąta zwierciadła półprzepuszczalnego w obiektywie można uzyskać optymalną widoczność nawet słabo odbijających powierzchni. Większa jasność obrazu obserwowanego przedmiotu dzięki nowemu systemowi oświetlenia konturowego. Wysoka dokładność pomiaru (powyżej wymagań JIS). Szybkie, jednoręczne ustawianie pozycji stołu pomiarowego w obu osiach z wykorzystaniem łagodnego przełączania pomiędzy pozycjonowaniem szybkim a dokładnym. Zasilacz prądu stałego z kontrolą zimnego startu zwiększający żywotność lamp halogenowych. Łatwy do odczytu wyświetlacz cyfrowy o dużych cyfrach. Wbudowany precyzyjny detektor krawędzi (Optoeye) w modelach PJ-H30D. Wyjście RS-232C. Specyfikacja techniczna Dokładność (3+0,02L) µm L : Maks. długość pomiaru Obraz Prosty obserwowany Średnica efektywna : 306 /12" Ekran projektora Materiał ekranu : Szkło szlifowane precyzyjnie Obrót ekranu : ±360, dokładny posuw i zacisk blokujący Wyświetlanie kąta : Licznik cyfrowy (LED) Rozdzielczość : 1' lub 0,01 (przełączana) Zakres : ±370 Przełączanie trybów ABS/INC, Zerowanie Siatka pomiarowa : Krzyżowa Obiektyw 10X ( ) Opcjonalne : 5X, 20X, 50X, 100X Dokładność konturu : ±0,1% lub powiększenia lepsza powierzchni : ±0,15% lub lepsza konturowe padające Zasilanie Rozdzielczość Źródło światła : Żarówka System optyczny : System telecentryczny o regulowanym powiększeniu Funkcje : Płynna regulacja jasności, Filtr absorbujący ciepło, Wentylator Źródło światła : Żarówka System optyczny : pionowe/ukośne regulowane kondensorem Funkcje : Płynna regulacja jasności, Filtr absorbujący ciepło, Wentylator 220V AC, 50/60Hz 0, D Zmiana oświetlenia powierzchni Regulowane / Padające pionowe padające 1010B 2010B 2017B D : Maks. średnica przedmiotu mierzonego W : Odległość robocza H : Maks. wysokość mierzonego przedmiotu Jednostka: Powiększenie 5X 10X 20X 50X 100X Pole widzenia ø61,2 ø30,6 ø15,3 ø6,12 ø3,06 H W 66 70,5 56, D

4 Projektor pomiarowy serii PJ-H30 Seria 303 Model 1010B x 100 Wymiary stołu XY : 300 x 240 Powierzchnia efektywna stołu XY : 180 x 150 płyty szklanej : Funkcja odchylania : ±3 Maks obciążenie stołu : 10 kg Waga : 176 kg Model PJ-H30A PJ-H30D D D Ogniskowanie Ręczne Motoryczne Detektor krawędzi Opcjonalny Wbudowane Model 2010B x 100 Wymiary stołu XY : 350 x 280 Powierzchnia efektywna stołu XY : 250 x 150 płyty szklanej : Funkcja odchylania : ±3 Maks obciążenie stołu : 10 kg Waga : 178 kg Model PJ-H30A PJ-H30D D D Ogniskowanie Ręczne Motoryczne Detektor krawędzi Opcjonalny Wbudowane Model 2017B x 170 Wymiary stołu XY : 410 x 342 Powierzchnia efektywna stołu XY : 270 x 240 płyty szklanej : 12BAD363 Funkcja odchylania : ±5 Maks obciążenie stołu : 20 kg Waga : 205 kg Model PJ-H30A PJ-H30D D D Ogniskowanie Ręczne Motoryczne Detektor krawędzi Opcjonalny Wbudowane Model 3017B x 170 Wymiary stołu XY : 510 x 342 Powierzchnia efektywna stołu XY : 370 x 240 płyty szklanej : 12BAD330 Funkcja odchylania : ±5 Maks obciążenie stołu : 20 kg Waga : 212 kg Model PJ-H30A PJ-H30D D D Ogniskowanie Ręczne Motoryczne Detektor krawędzi Opcjonalny Wbudowane 493

5 Projektor pomiarowy serii PJ-H30 Seria 303 Model 1010B Model 3017B Wyposażenie specjalne Opis Optoeye AAE671 Listwa mocująca detektor ø250 do ø350 12AAG983 Docisk listwy detektora dla PJ-H30A/PJ- H30E 12AAG981 Filtr zielony Liniał wzorcowy Liniał odczytowy Liniał odczytowy Obiektyw 5x Obiektyw 20X Obiektyw 50X Obiektyw 100X Uchwyt kłowy przechylny Uchwyt kłowy przechylny Stół obrotowy 100 z regulacją precyzyjną Pryzma z klamrą ( Przedmiot: maks, ø 25 ) Stół obrotowy z pokrętłem dokładnej reg. ø Stół obrotowy z pokrętłem dokładnej reg. ø Środek czyszczący dla optyki 12AAA807D Kabel RS-232C (2m) 12AAG982 Statyw dla QM-Data D QM-Data 200 typ mocowany na statywie D QM-Data 200 typ mocowany na ramieniu Drukarka termiczna DPU414:12AAD032(z kablem połączeniowym) Napęd FDD:12AAA799 Przełącznik nożny T Kabel drukarki zewnętrznej (ESC/P):12AAA804 QM-Data200 (typ mocowany na ramieniu) Kabel drukarki zewnętrznej (ESC/P): 12AAA807 Uwaga: Złącza po obu stronach są gniazdami typu D-SUB9 MeasurLink oprogramowanie do SPC w czasie rzeczywistym Program do tworzenia tabeli inspekcji MeasureReport Transmisja do PC - opcja QM-Data200 (statyw:) 12AAG982 QM-Data200 (typ mocowany na statywie) OPTOEYE 200: Listwa A mocująca detektor: 12AAE671 Kabel RS-232C (z przeplotem): 12AAA807D Uwaga: Złącza po obu stronach są gniazdami typu D-SUB9 Przełącznik nożny 12AAA846 Docisk listwy detektora: 12AAG983 tylko dla PJ-H30 i PJ-H30A Liniał wzorcowy 50 : Liniał odczytowy 200 : Liniał odczytowy 300 : Siatki pomiarowe, zestaw 12 arkuszy: 12AAM027 Filtr zielony: 12AAG981 Żarówka halogenowa 24V/150W (dla oświetlenia konturowego/powierzchni) Żarówka halogenowa o wysokiej trwałości 24V/150W (dla oświetlenia konturowego/powierzchni) Ekran projekcyjny konturowe jednostki głównej Wyposażenie stołu Wykrywanie krawędzi Obiektywy Przetwarzanie danych Transfer danych z licznika Drukowanie danych z licznika PJ-H30 Wyposażenie standardowe Obiektyw 5X Obiektyw 10X Obiektyw 20X Obiektyw 50X Obiektyw 100X D QM-Data 200 Size 505/1010 Size 2010 Size 2017/3017 Stół obrotowy z pokrętłem dokładnego posuwu Adapter stołu C: Adapter stołu A: Stół obrotowy z pokrętłem dokładnego posuwu Uchwyt z zaciskiem: Pryzma z klamrą: Przechylny uchwyt kłowy: Przechylny uchwyt kłowy (mały): Stół obrotowy z pokrętłem dokładnego posuwu (z wbudowanym liniałem) Uchwyt z zaciskiem: Pryzma z klamrą: Przechylny uchwyt kłowy: Przechylny uchwyt kłowy (mały): Uchwyt z zaciskiem: Pryzma z klamrą: Przechylny uchwyt kłowy: Przechylny uchwyt kłowy (mały): Cyfrowa głowica obrotowa (do ø13): Cyfrowa głowica obrotowa (do ø20):

6 Projektor pomiarowy serii PV-5110 Specyfikacja techniczna Obraz Odwrócony obserwowany Średnica efektywna : 508 /20" Ekran projektora Materiał ekranu : Precyzyjnie szlifowane szkło Obrót ekranu : ±360, dokładny posuw i zacisk blokujący Odczyt kąta : Licznik cyfrowy (LED) Rozdzielczość : 1' lub 0,01 (przełączana) Zakres : ±370 Przełączanie trybów ABS/INC, Zerowanie Siatka pomiarowa : Linie krzyżowe Obiektyw 10X ( ) Opcjonalne : 5X, 20X, 50X, 100X Dokładność powiększenia konturowe padające Ogniskowanie Rozdzielczość Zasilanie Waga konturu : ±0,1% lub lepsza powierzchni : ±0,15% lub lepsza Źródło światła : Żarówka System optyczny : System telecentryczny o zmiennym powiększeniu Funkcje : 2 stopniowy przełącznik jasności (Wysoka/Niska), Filtr absorbujący ciepło, Wentylator Źródło światła : Żarówka System optyczny : pionowe Funkcje : Regulacja kondensorowa, ukośne (dla 5X, 10X i 20X), Filtr absorbujący ciepło, Wentylator Ręczne 0, V AC, 50/60Hz 210 kg Seria 304 Wolnostojący projektor pomiarowy o mocnej konstrukcji. Duży obrotowy ekran z podziałką kątomierza gwarantuje dobre warunki obserwacji i łatwość pomiarów D Licznik jest opcjonalny D : Maks. średnica mierzonego przedmiotu W : Odległość robocza H : Maks. Wysokość mierzonego przedmiotu Licznik KA QM-Data 200 OPTOEYE 200 Powiększenie 5X 10X 20X 50X 100X Pole widzenia ø101.6 ø50.8 ø25.4 ø10.16 ø5.08 H W 60 (27) D () Przy stosowaniu oświetlenia powierzchni Broszura Projektory Pomiarowe dostępna na żądanie 495

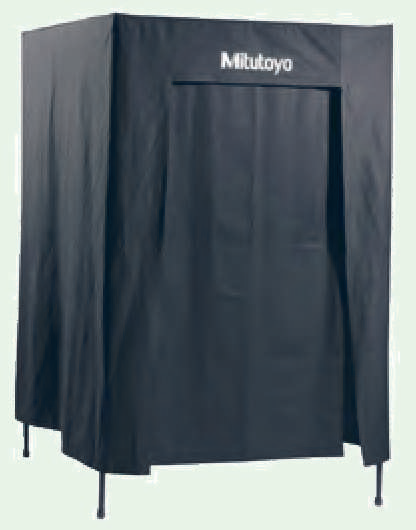

7 Projektor pomiarowy serii PV-5110 Seria Akcesoria/Wymiary Model PV D Stół XY [] 200 x 100 Metoda pomiarowa Enkoder liniowy Mechanizm szybkiego zwalniania blokady Osie X i Y Wymiary powierzchni górnej stołu XY [] 380 x 250 Obszar efektywny stołu XY [] 266 x 170 płyty szklanej Funkcja odchylania ±3 Maks obciążenie stołu ø568 Standard scale 50 : Reading scale 200 : Reading scale 300 : Reading scale 600 : Overlay chart Green filter: Surface Illumination QM-Data 200 *1 Arm mount type: D 535-2D Data processor / counter - Edge detection Optoeye-200: Detector mounting plate: 12AAE672 2-axes Counter Counter stand: *2 12AAF182 MCOSMOS 2D Cable D-Sub 9: Projection lens set 10X : RS-232C Data output: 09CAB217D KA Counter (2-axes): * D Footswitch: Wyposażenie standardowe Opis Zestaw obiektywu 10X zawierający: obiektyw kondensor Żarówka 12AAF182 Statyw licznika cyfrowego Płyta szklana 280x Moduł oświetlenia powierzchni Wyposażenie specjalne Opis Zestaw obiektywu 5X zawierający : obiektyw kondensor adapter obiektywu Zestaw obiektywu 20X zawierający : obiektyw kondensor Zestaw obiektywu 50X zawierający : obiektyw kondensor Zestaw obiektywu 100X zawiera : obiektyw kondensor Liniał wzorcowy Liniał wzorcowy Liniał odczytowy Liniał odczytowy Filtr zielony Kabina ciemniowa Pokrowiec Stół obrotowy 100 z regulacją precyzyjną Uchwyt kłowy przechylny Uchwyt z zaciskiem Pryzma z klamrą ( Przedmiot: maks, ø 25 ) Środek czyszczący dla optyki D Licznik KA 2 osie 12AAE672 Listwa mocująca detektor ø500 do ø D QM-Data 200 typ mocowany na ramieniu PV-5110 Projection lens set 5X : Projection lens set 20X : Fixture mount adapter: D Projection lens set 50X : Swivel Center Support: Necessary option either chose *1 or *2 Projection lens set 100X : Rotary Table 100: Rotary Table 100 (with fine adjustment) Standard accessory Holder with clamp: V Block and Clamp:

8 Projektor pomiarowy serii PH-A14 Specyfikacja techniczna Obraz Odwrócony obserwowany Średnica efektywna : 356 Ekran projektora Materiał ekranu : Precyzyjnie szlifowane szkło Obrót ekranu : ±360, dokładny posuw i zacisk blokujący Odczyt kąta : Noniuszowy, podziałka : 1' Rozdzielczość : 1' lub 0,01 (przełączana) Zakres : ±370 Siatka pomiarowa : Krzyżowa Obiektyw 10X ( ) Opcjonalne : 20X, 50X, 100X Dokładność powiększenia konturowe padające Ogniskowanie Rozdzielczość Zasilanie Waga konturowe : ±0,1% lub lepsza powierzchniowe : ±0,15% lub lepsza Źródło światła : Żarówka System optyczny : Telecentryczny Funkcje : Filtr absorbujący ciepło, Wentylator Źródło światła : Żarówka System optyczny : pionowe Funkcje : Regulacja kondensorowa, Filtr absorbujący ciepło, Wentylator Ręczne 0,001 (przy użyciu licznika KA) V AC, 50/60Hz 140 kg Seria 172 Projektor pomiarowy PH-A14 PH-A14 jest projektorem stołowym z oświetleniem poziomym, które umożliwia pomiary dużych i ciężkich przedmiotów, takich jak prowadnice zębate, stemple, itp. Szeroki zakres zastosowań dzięki dużemu zakresowi przesuwu stołu 203 x 102 i dopuszczlnemu obciążeniu stołu do 45kg L : Maks. szerokość mierzonego przedmiotu W : Odległość robocza D : Maks. średnica mierzonego przedmiotu D Z opcjonalnym procesorem danych QM-Data 200 PH-A14 Powiększenie 10X 20X 50X 100X Pole widzenia L W D Licznik KA QM-Data 200 OPTOEYE

9 Projektor pomiarowy serii PH-A14 Seria Akcesoria/Wymiary Wyposażenie standardowe Opis Obiektyw 10 X dla projektora PH-A Żarówka Model PH-A D Stół XY [] 203 x 102 Metoda pomiarowa Enkoder liniowy Wymiary powierzchni górnej stołu XY [] 407 x 153 Maks obciążenie stołu Wyposażenie specjalne Opis D Licznik KA 2 osie Obiektyw 50 X dla projektora PH-A Obiektyw 20 X dla projektora PH-A Obiektyw 100X dla projektora PH-A Liniał wzorcowy Liniał odczytowy Filtr zielony Podstawy koników Imadło obrotowe (Maks. rozmiar przedmiotu ø60 ) Pryzma z klamrą (Maks. rozmiar przedmiotu ø50 ) Uchwyt pionowy Liniał odczytowy Podpora koła zębatego prostego Podpora koła zębatego płaskiego Koniki kłowe Środek czyszczący dla optyki Optoeye AAE671 Listwa mocująca detektor ø250 do ø D QM-Data 200 typ mocowany na ramieniu 12AAF182 Statyw licznika cyfrowego Footswitch: T Standard scale 50 : Reading scale 200 : QM-Data 200 *1 Arm mount type: D Optoeye-200: Detector mounting plate: 12AAE671 MCOSMOS 2D Cable D-Sub 9: Reading scale 300 : Overlay chart, 12 sheet set: 12AAM027 Green filter: Projection screen - 2D Data processor / counter - Edge detection 2-axes Counter Counter stand: *2 12AAF182 RS-232C Data output: 09CAB217D KA Counter (2-axes): * D Footswitch: Condenser lens for fiber optic illumination: (2 pieces are required) Optional illumination Centre support: Centre support riser: Stage pheripheral Projection lens PH-A14 Projection lens 10X : Rotary vice: Projection lens 20X: V-block with clamp: Vertical holder: Necessary option either chose *1 or *2 Standard accessory Projection lens 50X with condenser: Projection lens 100X with condenser: Support for straight gear: Support for flat gear:

10 Projektor pomiarowy PH-3515F Specyfikacja techniczna Obraz Prosty obserwowany Średnica efektywna : 353 Ekran projektora Materiał ekranu : Precyzyjnie szlifowane szkło Obrót ekranu : ±360, dokładny posuw i zacisk blokujący Odczyt kąta : Licznik cyfrowy (LED) Rozdzielczość : 1' lub 0,01 (przełączana) Zakres : ±370 Przełączanie trybów ABS/INC, Zerowanie Siatka pomiarowa : Krzyżowa Obiektyw 10X ( ) Opcjonalne : 5X, 20X, 50X, 100X Dokładność powiększenia konturowe padające Ogniskowanie Rozdzielczość Zasilanie Waga konturu : ±0,1% lub lepsze powierzchni : ±0,15% lub lepsza Źródło światła : Żarówka System optyczny : System telecentryczny Funkcje : 2 stopniowa regulacja jasności (Wysoka/Niska), Filtr absorbujący ciepło, wentylator Źródło światła : Żarówka System optyczny : pionowe Funkcje : Regulacja kondensorowa, 2 stopniowa regulacja jasności (Wysoka/Niska), Filtr absorbujący ciepło, Wentylator Ręczne 0, V AC, 50/60Hz 150 kg Seria 172 Projektor pomiarowy PH-3515F światłem poziomym czyni PH-3515F odpowiednim do pomiarów dużych i ciężkich przedmiotów, takich jak prowadnice zębate, stemple, itp. Stół przesuwny o dużym zakresie przesuwu 254 x 152 i o dużym dopuszczalnym obciążeniu 45 kg zapewnia szeroki zakres zastosowań. L : Maks. szerokość mierzonego przedmiotu W : Odległość robocza D : Maks. średnica mierzonego przedmiotu PH-3515F Powiększenie 5X 10X 20X 50X 100X Pole widzenia L W 160 (64) 93 (35) D ( ) Przy stosowaniu oświetlenia powierzchni D Model PH-3515F D Stół XY [] 254 x 152 Metoda pomiarowa Enkoder liniowy Mechanizm szybkiego zwalniania blokady Oś X Wymiary powierzchni górnej stołu XY [] 450 x 146 Funkcja odchylania ±10 Maks obciążenie stołu

11 Projektor pomiarowy PH-3515F Seria Akcesoria/Wymiary Wyposażenie standardowe Opis Pokrowiec Obiektyw 10X Żarówka 12BAA637 Żarówka halogenowa (24V, 200W) Wyposażenie specjalne Standard scale 50 : Reading scale 200 : Reading scale 300 : Overlay chart, 12 sheet set: 12AAM027 Green filter: Projection screen Footswitch: T QM-Data 200 *1 Arm mount type: D - 2D Data processor / counter - Edge detection Counter Optoeye-200: Detector mounting plate: 12AAE671 Counter stand: *2 12AAF182 MCOSMOS 2D Cable D-Sub 9: RS-232C Data output: 09CAB217D KA Counter (2-axes): * D Footswitch: Opis Obiektyw 5X z kondensorem Obiektyw 20X z kondensorem Obiektyw 50X z kondensorem Obiektyw 100X z kondensorem Moduł pionowego oświetlenia padającego Liniał wzorcowy Liniał odczytowy Liniał odczytowy Filtr zielony Koniki kłowe Podstawy koników Imadło obrotowe (Maks. rozmiar przedmiotu ø60 ) Pryzma z klamrą (Maks. rozmiar przedmiotu ø50 ) Uchwyt pionowy 12AAM027 Zestaw siatek pomiarowych (12 arkuszy) ( do ) 12AAF182 Statyw licznika cyfrowego Środek czyszczący dla optyki D Licznik KA 2 osie Optoeye AAE671 Listwa mocująca detektor ø250 do ø D QM-Data 200 typ mocowany na ramieniu Vertical surface illumination: Optional illumination Centre support: Projection lens 5X with condenser: Centre support riser: Stage pheripheral Projection lens PH-3515F Projection lens 10X : Licznik KA Rotary vice: Projection lens 20X: V-block with clamp: Necessary option either chose *1 or *2 Projection lens 50X with condenser: Vertical holder: Standard accessory Projection lens 100X with condenser: Support for straight gear: QM-Data 200 Support for flat gear:

12 Procesor danych QM-Data 200 Specyfikacja techniczna Rozdzielczość 1 / 0,1 Wymiary 260 x 242 x 310 : Montaż na [] statywie 318 x 153 x 275 : Montaż na ramieniu Ekran Kolorowy graficzny wyświetlacz TFT LCD (320 x 240 punktów z podświetleniem) Funkcje programu Tworzenie, wykonywanie edycja programów pomiarowych Zasilanie 100/240V AC, 50/60 Hz Analiza statystyczna Pomiary elementów geometrycznych Zapis pliku wyników pomiarów Wyjście danych Język menu Liczba danych, wartość maksymalna, wartość minimalna, wartość średnia, odchylenie standardowe, rozstęp, histogram Maksimum 1000 elementów, punkt, prosta, okrąg, odległość, elipsa, otwór prostokątny, fasolka, przecięcie, kąt przecięcia oraz punkt i kąt przecięcia plus wiele funkcji obliczeniowych jak np. prostopadłość i równoległość. Wyjście danych (format CSV, format MUX-10F) USB, RS-232C, Drukarka Japoński/Angielski/Niemiecki/ Francuski/Włoski/Hiszpański/ Portugalski/Czeski/Chiński tradycyjny/chiński uproszczony/ Koreański/Turecki/Szwedzki/ Polski/Holenderski/Węgierski Funkcje Funkcja AI Mitutoyo : Funkcja Al (Al=ang. Artificial Intelligence - Sztuczna Inteligencja) przewiduje wybór elementu przed ukończeniem pomiaru. Punkty pomiarowe są analizowane przez QM-Data, który na ich podstawie oblicza elementy podstawowe, co znacznie przyspiesza procedurę pomiaru. Wejścia danych Wyposażenie specjalne Personalizacja operacji : Funkcje makro i programy części przyspieszają pomiary pojedyncze i powtarzane. Dodatkowo polecenia makro i programy części, jak również często wykonywane operacje standardowe mogą być zapisywane w menu użytkownika. USB, RS-232C, Sygnały z osi X/Y/Z, Przełącznik nożny Opis 12AAD033 Drukarka paragonowa (z kablem) Papier do drukarek termicznych I Kabel połączeniowy dla drukarki (2 m) T Przełącznik nożny 12AAA807D Kabel RS-232C (2m) Kabel szeregowy RS-232C D-SUB 9/D- SUB 25 Seria 264 Procesor danych 2D QM-Data 200 zapewnia odczyt i analizę danych pomiarowych z projektora lub mikroskopu pomiarowego. Intuicyjny interfejs użytkownika oraz przejrzysty kolorowy wyświetlacz LCD z podświetleniem sprawiają, że instrukcje pomiarowe, wartości i obliczenia są zrozumiałe i łatwe do wykonania nawet dla niedoświadczonych użytkowników. Wyniki pomiarów można drukować albo na małej i wygodnej w obsłudze paragonowej drukarce termicznej (dostępnej jako opcja) albo na drukarce typu ESC/P z rolką. Dzięki podłączeniu opcjonalnego napędu dyskietek można zapisywać i/lub ładować nowo utworzone programy pomiarowe, wyniki pomiarów jak również wyniki obliczeń. Typ mocowany na statywie Waga Opis D 2,9 Typ mocowany na statywie D 2,8 Typ mocowany na ramieniu D 2,9 Typ dla Hyper MF / MF-U mocowany na statywie Intuicyjne układ przycisków panelu Typ mocowany na ramieniu Zrozumiałe ikony funkcji Kolorowy wyświetlacz LCD z podświetleniem Pomiary ze wskazówkami 501

13 Czujnik krawędzi OPTOEYE 200 Seria 332 Detektor krawędzi Optoeye 200 minimalizujący wpływ operatora. Dzięki automatyzacji wykrywania krawędzi detektor Optoeye redukuje wpływ poziomu umiejętności operatora na dokładność pomiarów. PJ-H30 : Detektor Optoeye można stosować z modelami PJ-H30A, PJ-H30C oraz PJ-H30E (wymagany jest adapter 12AAG983). Modele PJ-H30B/D posiadają wbudowany detektor krawędzi. PV-5110, PJ-3515F, oraz PJ-A14 : Detektor krawędzi Optoeye może być wykorzystywany tylko w połączeniu z QM-Data 200. PJ-A3000 : Detektor Optoeye można stosować z modelami / / / / / / / / w połączeniu z QM- Data 200. Przy stosowaniu detektora Optoeye wszystkie liniały projektora muszą być podłączone bezpośrednio do QM-Data 200, co oznacza brak możliwości korzystania z liczników wbudowanych (z wyjątkiem PJ-H30B i typu D) Specyfikacja techniczna Wykrywanie obrazu Średnica min. Szerokość min. Stosowane oświetlenie Funkcja Wyposażenie specjalne 12AAE671 12AAE672 Kierunkowość : Wszystkie kierunki 2 na ekranie 1 na ekranie Typ : powierzchniowe/ konturowe Zakres : 30 do 2000 luksów na ekranie Różnica jasności pól Jasne- Ciemne : 20 luksów Automatyczne wykrywanie krawędzi przedmiotu dla potrzeb pomiaru Opis Listwa mocująca detektor ø250 do ø350 Listwa mocująca detektor ø500 do ø Opis Sensor wykrywający krawędź OPTOEYE

14 Specyfikacja uzupełniająca Odstępy linii siatek 10X : 0,1 20X : 0,05 50X : 0,02 100X : 0,01 Wyposażenie projektorów pomiarowych Grupa 1 Dla projektorów pomiarowych Te standardowe siatki pomiarowe zwiększają zakres zastosowań i wydajność pomiarów za pomocą projektorów pomiarowych Mitutoyo. Siatki dostarczane są w rozmiarach ø250, 300, 340, 500 i 600 odpowiadających rozmiarom ekranów projektorów Mitutoyo. Dostępny jest szeroki zakres podziałek i wzorców zarysów ułatwiających szybkie i łatwe pomiary wybranych cech przedmiotów. Umożliwiają one pomiary długości, wysokości, równoległości, kąta, promienia, nachylenia stożka, pozycji otworu, średnicy jak również zestandaryzowanych zarysów gwintów i zębów kół zębatych. Wszystkie siatki wykonane są z wolnych od zanieczyszczeń tworzyw sztucznych i posiadają ochronne pokrowce. Siatka kombinowana Siatka kombinowana Kąt : Działki co 10 i 30' przy ø 178/7" i 381/15' przy ø 279/11" Cechy : Siatka ogólnego stosowania do sprawdzania średnic, kątów, promieni i odstępów liniowych Średnica [] Siatka kątowo-prostokątna Siatka kątowo-prostokątna Kąt : Działki 15 Cechy : Idealna do sprawdzania średnic, współśrodkowości, promieni, kątów i krzywek Średnica [] Siatka promieniowo-kątowa Siatka promieniowo-kątowa Kąt : Działki co 1 i 30' dla ø 178/7" do 381/15' dla ø 279/11" Cechy : Idealna do sprawdzania średnic, współśrodkowości, promieni, kątów i krzywek Średnica []

15 Wyposażenie projektorów pomiarowych Grupa 1 Dla projektorów pomiarowych Te standardowe siatki pomiarowe zwiększają zakres zastosowań i wydajność pomiarów za pomocą projektorów pomiarowych Mitutoyo. Siatki dostarczane są w rozmiarach ø250, 300, 340, 500 i 600 odpowiadających rozmiarom ekranów projektorów Mitutoyo. Dostępny jest szeroki zakres podziałek i wzorców zarysów ułatwiających szybkie i łatwe pomiary wybranych cech przedmiotów. Umożliwiają one pomiary długości, wysokości, równoległości, kąta, promienia, nachylenia stożka, pozycji otworu, średnicy jak również zestandaryzowanych zarysów gwintów i zębów kół zębatych. Wszystkie siatki wykonane są z wolnych od zanieczyszczeń tworzyw sztucznych i posiadają ochronne pokrowce. Specyfikacja uzupełniająca Odstępy linii siatek 10X : 0,1 20X : 0,05 50X : 0,02 100X : 0,01 Siatki dla uzębienia ewolwentowego Średnica [] Siatka dla uzębienia ewolwentowego Siatki dla gwintów metrycznych ISO Średnica [] Siatka dla gwintów metrycznych ISO Siatka kątowa Kąt : Działki w odstępach od 1 i 30' dla ø178/7" do 381/15' dla ø279/11" Cechy : Siatki dedykowane o wyjątkowej przejrzystości przeznaczone specjalnie do pomiarów kątów. Idealne dla każdego powiększenia. Średnica [] Siatka kątowa Siatka koncentryczna Cechy : Siatka dedykowana o wyjątkowej przejrzystości przeznaczona do sprawdzania średnic, promieni i współśrodkowości Średnica [] Siatka promieniowa 504

16 Wyposażenie specjalne 12AAM027 Opis Zestaw siatek pomiarowych (12 arkuszy) ( do ) 12AAM587 12AAM588 Wyposażenie projektorów pomiarowych Grupa 2 - Ułatwia proces inspekcji rzutowanych obrazów. Metryczne Opis Gwinty metryczne 0,075-0,225, uzębienie ewolwentowe100x : 20 MOD 0,2-1, 14,5 MOD 0,2-1 Gwinty metryczne 0,2-2, gwinty calowe zunifikowane TPI 20X, gwinty Whitwortha TPI 20X Krzyż z podziałką 0,5 Krzyż z podziałką 1 i koncentrycznymi okręgami w odstępach 5 Linie poziome w odstępach 1 Okręgi współśrodkowe w odstępach 1 Okręgi współśrodkowe w odstępach 1 z 1 podziałką kątową Podziałka kątowa 1 Podziałka kątowa 1 (góra) okręgi koncentryczne w odstępach 1 (dół) Pozioma dla 20X, pionowa 50X z 1 podziałkami Siatka prostokątna (10 x 10 ) Siatka prostokątna (podziałka 1 ) ø AAM598 12AAM597 12AAM592 12AAM588 12AAM595 12AAM589 12AAM596 12AAM594 12AAM587 12AAM590 12AAM591 12AAM593 12AAM589 12AAM590 12AAM591 12AAM592 12AAM593 12AAM594 12AAM595 12AAM596 12AAM597 12AAM

17 Wyposażenie projektorów pomiarowych Mocowanie przedmiotu Dla projektorów i mikroskopów pomiarowych Koniki kłowe Maks. wysokość mierzonego przedmiotu Waga [] , Podstawy koników kłowych Maks. wysokość mierzonego przedmiotu Waga [] , Uchwyt z zaciskiem Maks. wysokość mierzonego przedmiotu Waga [] ,42 Stoliki obrotowe Średnica efektywna [] Rozdzielczość kątowa Zakres posuwu dokładnego Waga , Dostępny 2, , Dostępny 5, Dostępny 6, Imadło obrotowe Szerokość szczęk Maks. wysokość mierzonego przedmiotu Waga Zakres obrotu Podziałka kątowa [] [] ,8 Przechylny uchwyt kłowy Maks. średnica przedmiotu [] Zakres przechyłu Maks długość przedmiotu [] (45) przy odchyleniu (65) przy odchyleniu 10 Waga ± ,4 ± , Pryzmy z klamrą Maks. średnica przedmiotu [] Szerokość pryzmy Waga [] , ,24 Uchwyt pionowy Waga ,

18 Obraz prosty i odwrócony Obraz obiektu rzutowanego na ekran jest prosty, jeśli jest on zorientowany w taki sam sposób, jak obiekt na stole. Jeśli obraz jest odwrócony górą na dół i lewą strona na prawą oraz przemieszcza się on w kierunkach przeciwnych w do ruchu obiektu na stole (jak pokazuje rysunek poniżej) nazywany jest obrazem odwróconym. F Obraz prosty F F Mierzony przedmiot Ruch w osi X Ruch w osi Y Dokładność powiększenia projektora przy stosowaniu określonego obiektywu wyznacza się poprzez rzutowanie obrazu obiektu referencyjnego i porównywanie rozmiaru obrazu tego obiektu mierzonego na ekranie z rozmiarem oczekiwanym (obliczonym na podstawie deklarowanego powiększenia) w celu obliczenia procentowej wartości dokładności powiększenia, według wzoru zamieszczonego poniżej. Obiekt referencyjny ma często postać małego liniału szklanego zwanego `mikrometrem szklanym lub `liniałem wzorcowym, a jego powiększony obraz mierzony jest za pomocą większego liniału szklanego, znanego jako `liniał odczytowy. (Note that magnification accuracy is not the same as measuring accuracy.) L M M(%) = X 100 M Ekran projekcyjny Powierzchnia stołu M(%): Dokładność powiększenia wyrażona jako procentowa wartość nominalnego powiększenia obiektywu L : Długość rzutowanego obrazu obiektu referencyjnego mierzona na ekranie : Długość obiektu referencyjnego M : Powiększenie obiektywu projekcyjnego konturowe: Sposób oświetlania służący do obserwacji przedmiotu w świetle przechodzącym, wykorzystywany głównie do pomiaru obrazu konturowego mierzonego przedmiotu. Współosiowe oświetlenie powierzchni: Sposób oświetlania, przy którym przedmiot mierzony jest oświetlany światłem przechodzącym przez obiektyw, służy do obserwacji/pomiaru powierzchni. (Wymagane jest lustro półprzepuszczalne lub obiektyw z lustrem półprzepuszczalnym.) powierzchni światłem padającym: Sposób oświetlenia powierzchni przedmiotu światłem z padającym boku osi optycznej. Zapewnia on obraz o zwiększonym kontraście, pozwalający na obserwacje trójwymiarowych cech powierzchni. Należy jednak pamiętać, że przy tej metodzie oświetlania mogą występować błędy pomiarów. (Wymagane jest lustro oświetlenia bocznego. Modele serii PJ-H30 są wyposażone w takie lustro.) F Obraz odwrócony F System optyczny wykorzystujący fakt równoległego przebiegu promienia głównego do osi optycznej dzięki zastosowaniu przysłony w ognisku po stronie obrazu. Właściwością tego systemu jest to, że w wyniku przesuwania obiektu w osi optycznej jego obraz, chociaż traci ostrość, nie zmienia wymiarów. W przypadku projektorów i mikroskopów pomiarowych, identyczny efekt uzyskuje się poprzez umieszczenie żarnika lampy w ognisku soczewki kondensorowej, co powoduje, że obiekt oświetlany jest promieniami równoległymi. (Patrz rysunek poniżej.) Źródło światła (lampa) Soczewka kondensorowa Promień główny Powierzchnia obiektu Przedmiot Soczewka projekcyjna Ognisko po stronie obrazu Oś optyczna Powierzchnia ekranu projekcyjnego Jest to odległość od powierzchni soczewki obiektywu do powierzchni przedmiotu przy zogniskowaniu. Na poniższym rysunku oznaczona jest literą L. Stolik przedmiotowy Jest to przemieszczenie obiektu względem stałego tła spowodowane zmianą pozycji obserwatora i skończoną odległością powierzchni obiektu od powierzchni tła. Błąd paralaksy Ekran projektora Przedmiot Obiektyw projektora Maksymalna średnica mierzonego przedmiotu obserwowana przy użyciu określonego obiektywu. Średnica ekranu projektora Średnica pola widzenia () = Powiększenie stosowanego obiektywu Przykład: Przy stosowaniu obiektywu o powiększeniu 5X w projektorze o ekranie ø500: Średnica pola widzenia wynosi: 500 = L 507
