2 Systemy obróbki obrazu system obróbki obrazu QUICK IMAGE system obróbki obrazu QUICK SCOPE manualny system obróbki obrazu QUICK SCOPE CNC strona 424 strona 425 strona 425 system obróbki obrazu 3D CNC QUICK VISION ELF strona 426 system obróbki obrazu 3D CNC QUICK VISION APEX / HYPER QUICK VISION QUICK VISION HYBRID strony system obróbki obrazu 3D CNC QUICK VISION ACCEL strona 427 system obróbki obrazu 3D CNC ULTRA QUICK VISION strona 428 systemy UMAP VISION M-NanoCoord strona 429 strona

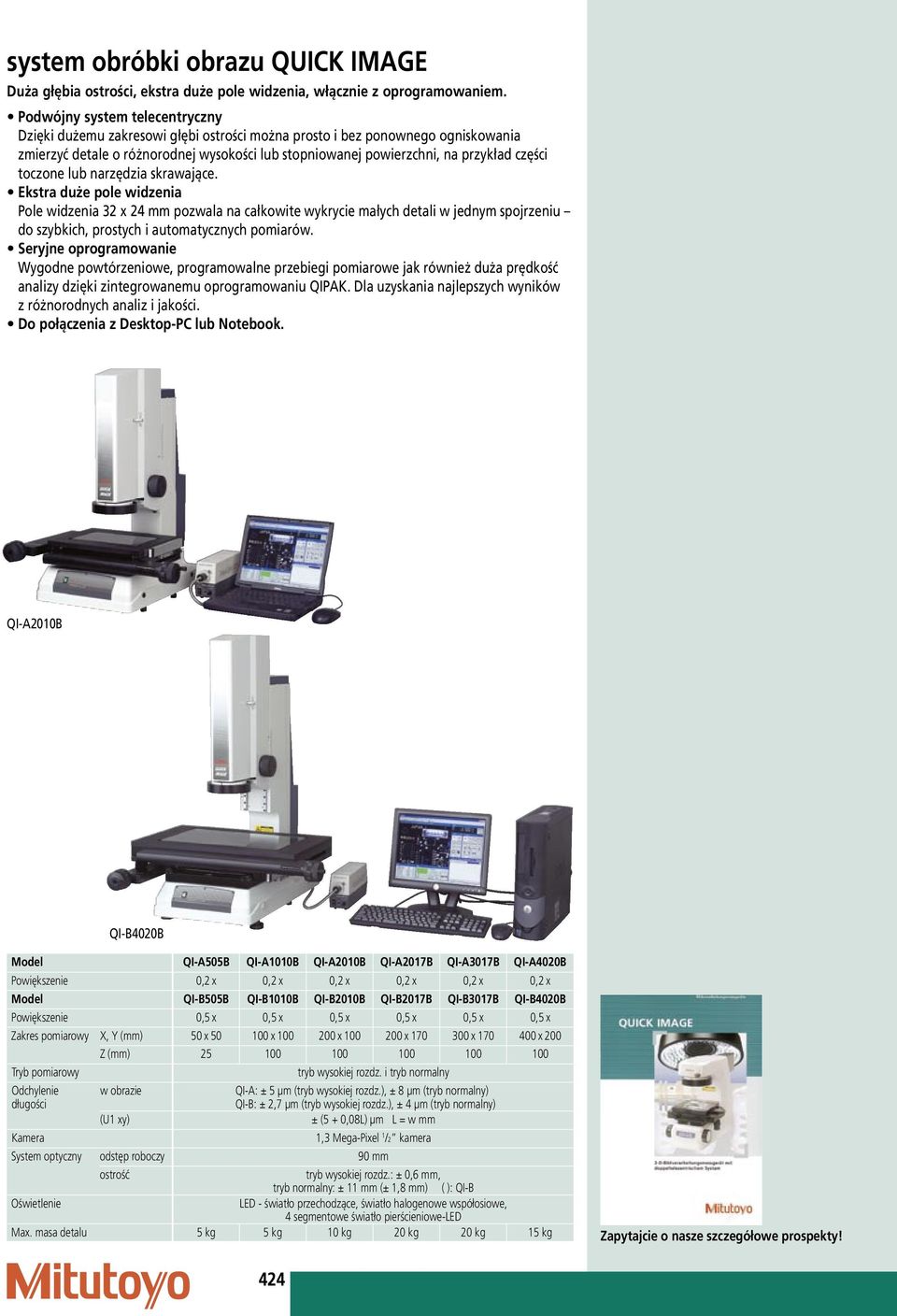

3 system obróbki obrazu QUICK IMAGE Duża głębia ostrości, ekstra duże pole widzenia, włącznie z oprogramowaniem. Podwójny system telecentryczny Dzięki dużemu zakresowi głębi ostrości można prosto i bez ponownego ogniskowania zmierzyć detale o różnorodnej wysokości lub stopniowanej powierzchni, na przykład części toczone lub narzędzia skrawające. Ekstra duże pole widzenia Pole widzenia 32 x 24 mm pozwala na całkowite wykrycie małych detali w jednym spojrzeniu do szybkich, prostych i automatycznych pomiarów. Seryjne oprogramowanie Wygodne powtórzeniowe, programowalne przebiegi pomiarowe jak również duża prędkość analizy dzięki zintegrowanemu oprogramowaniu QIPAK. Dla uzyskania najlepszych wyników z różnorodnych analiz i jakości. Do połączenia z Desktop-PC lub Notebook. QI-A2010B QI-B4020B Model QI-A505B QI-A1010B QI-A2010B QI-A2017B QI-A3017B QI-A4020B Powiększenie 0,2 x 0,2 x 0,2 x 0,2 x 0,2 x 0,2 x Model QI-B505B QI-B1010B QI-B2010B QI-B2017B QI-B3017B QI-B4020B Powiększenie 0,5 x 0,5 x 0,5 x 0,5 x 0,5 x 0,5 x Zakres pomiarowy X, Y (mm) 50 x x x x x x 200 Z (mm) Tryb pomiarowy tryb wysokiej rozdz. i tryb normalny Odchylenie długości w obrazie QI-A: ± 5 µm (tryb wysokiej rozdz.), ± 8 µm (tryb normalny) QI-B: ± 2,7 µm (tryb wysokiej rozdz.), ± 4 µm (tryb normalny) (U1 xy) ± (5 + 0,08L) µm L = w mm Kamera 1,3 Mega-Pixel 1 /2 kamera System optyczny odstęp roboczy 90 mm ostrość tryb wysokiej rozdz.: ± 0,6 mm, tryb normalny: ± 11 mm (± 1,8 mm) ( ): QI-B Oświetlenie LED - światło przechodzące, światło halogenowe współosiowe, 4 segmentowe światło pierścieniowe-led Max. masa detalu 5 kg 5 kg 10 kg 20 kg 20 kg 15 kg 424

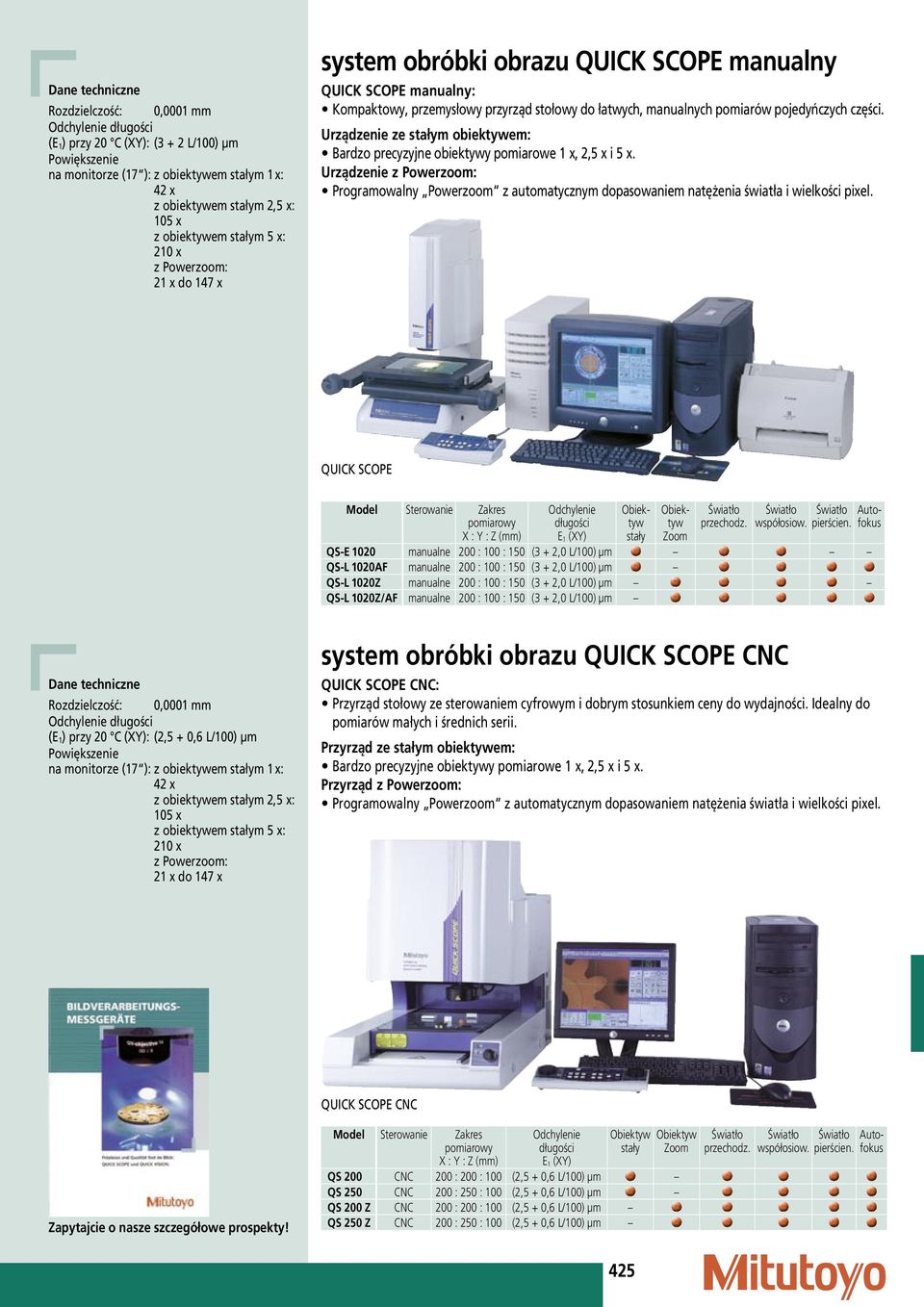

4 Dane techniczne Rozdzielczość: 0,0001 mm (E 1 ) przy 20 C (XY): (3 + 2 L/100) µm Powiększenie na monitorze (17 ): z obiektywem stałym 1 x: 42 x z obiektywem stałym 2,5 x: 105 x z obiektywem stałym 5 x: 210 x z Powerzoom: 21 x do 147 x system obróbki obrazu QUICK SCOPE manualny QUICK SCOPE manualny: Kompaktowy, przemysłowy przyrząd stołowy do łatwych, manualnych pomiarów pojedyńczych części. Urządzenie ze stałym obiektywem: Bardzo precyzyjne obiektywy pomiarowe 1 x, 2,5 x i 5 x. Urządzenie z Powerzoom: Programowalny Powerzoom z automatycznym dopasowaniem natężenia światła i wielkości pixel. QUICK SCOPE Model Sterowanie Zakres pomiarowy Odchylenie długości Obiektyw stały Obiektyw Zoom Światło przechodz. Światło współosiow. Światło Autofokus pierścien. QS-E 1020 manualne 200 : 100 : 150 (3 + 2,0 L/100) µm QS-L 1020AF manualne 200 : 100 : 150 (3 + 2,0 L/100) µm QS-L 1020Z manualne 200 : 100 : 150 (3 + 2,0 L/100) µm QS-L 1020Z/AF manualne 200 : 100 : 150 (3 + 2,0 L/100) µm Dane techniczne Rozdzielczość: 0,0001 mm (E 1 ) przy 20 C (XY): (2,5 + 0,6 L/100) µm Powiększenie na monitorze (17 ): z obiektywem stałym 1 x: 42 x z obiektywem stałym 2,5 x: 105 x z obiektywem stałym 5 x: 210 x z Powerzoom: 21 x do 147 x system obróbki obrazu QUICK SCOPE CNC QUICK SCOPE CNC: Przyrząd stołowy ze sterowaniem cyfrowym i dobrym stosunkiem ceny do wydajności. Idealny do pomiarów małych i średnich serii. Przyrząd ze stałym obiektywem: Bardzo precyzyjne obiektywy pomiarowe 1 x, 2,5 x i 5 x. Przyrząd z Powerzoom: Programowalny Powerzoom z automatycznym dopasowaniem natężenia światła i wielkości pixel. QUICK SCOPE CNC Model Sterowanie Zakres pomiarowy Odchylenie długości Obiektyw stały Obiektyw Zoom QS 200 CNC 200 : 200 : 100 (2,5 + 0,6 L/100) µm QS 250 CNC 200 : 250 : 100 (2,5 + 0,6 L/100) µm QS 200 Z CNC 200 : 200 : 100 (2,5 + 0,6 L/100) µm QS 250 Z CNC 200 : 250 : 100 (2,5 + 0,6 L/100) µm Światło przechodz. Światło współosiow. Światło Autofokus pierścien. 425

5 system obróbki obrazu QUICK VISION ELF Kompaktowy, przyrząd stołowy ze sterowaniem CNC przeznaczony do wydajnych, przemysłowych pomiarów obróbki obrazu. Wersja PT: światłowód halogenowy. Wersja Pro: światłowód halogenowy. programowalne oświetlenie pierścionowe 4 segmentowe -LED. Dane techniczne Rozdzielczość: 0,0001 mm (E 1 ) przy 20 C (XY): (2 + 0,3 L/100) µm QUICK VISION ELF Model Zakres pomiarowy QVE 202 PRO 200 : 250 : 100 (2 + 0,3 L/100) µm system obróbki obrazu QUICK VISION APEX / HYPER QUICK VISION Stanowiskowy model do wymagających zadań w pomiarach przy wykorzystaniu technik obróbki obrazu. Czterokolorowe współosiowe i pierścieniowe oświetlenie -LED. Dane techniczne Rozdzielczość: 0,0001 mm (APEX), 0,00002 mm (HYPER) (E 1 ) przy 20 C (XY): 1,5 + 0,3 L/100 µm (APEX), 0,8 + 0,2 L/100 µm (HYPER) QUICK VISION Model Zakres pomiarowy QUICK VISION APEX QVX 302 PRO 300 : 200 : 200 (1,5 + 0,3 L/100) µm QVX 404 PRO 400 : 400 : 250 (1,5 + 0,3 L/100) µm QVX 606 PRO 600 : 650 : 250 (1,5 + 0,3 L/100) µm Model Zakres pomiarowy HYPER QUICK VISION HQV 302 PRO 300 : 200 : 200 (0,8 + 0,2 L/100) µm HQV 404 PRO 400 : 400 : 250 (0,8 + 0,2 L/100) µm HQV 606 PRO 600 : 650 : 250 (0,8 + 0,2 L/100) µm Wskazówka: Produkty tej serii zostały wyposażone w system zabezpieczeń rozpoznawania, negatywnie wpływających na system pomiarowy, wibracji. Wywołanie systemu prowadzi do zatrzymania przyrządu. Wskazana funkcja przyrządu może zostać wyłączona przez serwis Mitutoyo, dzięki czemu nie dojdzie do przestojów. 426

6 Dane techniczne Rozdzielczość: 0,0001 mm, (E 1 ) przy 20 C (XY): 1,5 + 0,3 L/100 µm, system obróbki obrazu QUICK VISION STREAM PLUS Pomiar ciągły szczegółów detalu. Intensywne oświetlenie LED Specyfikacja: Duża wydajność w pracy ciągłej dzięki pomiarowi optycznemu. Opcjonalnie Autofokus laserowy do szybkiego ogniskowania. Prędkość przesuwu max. 400 mm/s. Możliwość zaprogramowania zmiany powiększenia. Model Zakres pomiarowy QVSP 302 PRO 300 : 200 : 200 (1,5 + 0,3 L/100) µm QVSP 404 PRO 400 : 400 : 250 (1,5 + 0,3 L/100) µm QVSP 606 PRO 600 : 650 : 250 (1,5 + 0,3 L/100) µm QVSP 302 PRO5 300 : 200 : 200 (1,5 + 0,3 L/100) µm QVSP 404 PRO5 400 : 400 : 250 (1,5 + 0,3 L/100) µm QVSP 606 PRO5 600 : 650 : 250 (1,5 + 0,3 L/100) µm Dane techniczne Rozdzielczość: 0,0001 mm (E 1 ) przy 20 C (XY): od 2,5 + 0,4 L/100 µm system obróbki obrazu QUICK VISION ACCEL Urządzenie stanowiskowe ze stałym stołem pomiarowym o dużym przyśpieszeniu i prędkości przesuwu. Dynamiczne rozwiązanie optymalizujące czas kontroli serii. Wersja Pro: programowalne czterokolorowe oświetlenie pierścieniowe LED. Wskazówka: Produkty tej serii zostały wyposażone w system zabezpieczeń rozpoznawania, negatywnie wpływających na system pomiarowy, wibracji. Wywołanie systemu prowadzi do zatrzymania przyrządu. Wskazana funkcja przyrządu może zostać wyłączona przez serwis Mitutoyo, dzięki czemu nie dojdzie do przestojów. QUICK VISION ACCEL 808 PRO Model Zakres pomiarowy E 2 (XY) QVA 808 PRO 800 : 800 : 150 (2,5 + 0,4 L/100) µm QVA 1212 PRO 1250 : 1250 : 100 (3,5 + 0,4 L/100) µm QVA 1517 PRO 1500 : 1500 : 100 (3,5 + 0,4 L/100) µm QVA 2021 PRO 2000 : 2000 : 100 (4,5 + 0,5 L/100) µm 427

7 system obróbki obrazu ULTRA QUICK VISION Stacjonarny system z napędem CNC- i powietrznym ułożyskowaniem osi dla wysoko postawionych wymagań w zakresie odchylenia długości, także przy kontroli seryjnej. Dane techniczne Rozdzielczość: 0,00001 mm (E 1 ) przy 20 C (XY): (0,3 + 0,1 L/100) µm ULTRA QUICK VISION 350 PRO Model Zakres pomiarowy UQV 350 PRO 350 : 350 : 150 (0,3 + 0,1 L/100) µm Wskazówka: Produkty tej serii zostały wyposażone w system zabezpieczeń rozpoznawania, negatywnie wpływających na system pomiarowy, wibracji. Wywołanie systemu prowadzi do zatrzymania przyrządu. Wskazana funkcja przyrządu może zostać wyłączona przez serwis Mitutoyo, dzięki czemu nie dojdzie do przestojów. 428

8 system obróbki obrazu UMAP VISION Pomiar dotykowy ekstra małą końcówką do drobnych krawędzi UMAP 103 umożliwia pomiar dotykowy ekstra małą końcówką bardzo wąskich otworów średnica kulki 30 µm długość trzpienia 2 mm stosunek dł. 66,7. Sensor optyczny umżliwia powiększenie dowolnego miejsca detalu i jego pomiar przy pomocy technik obróbki obrazu. Dzięki sensorowi optycznemu końcówka może łatwo i dokładnie pozycjonować trudno rozpoznawalne okiem miejsca na detalu. W ten sposób sensor znalazł zastosowanie w systemach obróbki obrazu. Pomiar krawędzi poprzez Scanning dotykowy Sonda UMAP umożliwia pomiar detali o zwartych kształtach geometrycznych metodą punkt po punkcie oraz poprzez Scanning. 0,2 mm 2 mm 5 mm 10 mm 16 mm Sensor optyczny do pozycjonowania i obróbki obrazu Ø 15 µm Ø 30 µm Ø 70 µm Ø 100 µm Ø 300 µm UMAP101 Stylus UMAP103 Stylus UMAP107 Stylus UMAP110 Stylus UMAP130 Stylus Ø 15 µm Ø 30 µm Ø 70 µm Ø 100 µm Ø 300 µm Wskazówka: Produkty tej serii zostały wyposażone w system zabezpieczeń rozpoznawania, negatywnie wpływających na system pomiarowy, wibracji. Wywołanie systemu prowadzi do zatrzymania przyrządu. Wskazana funkcja przyrządu może zostać wyłączona przez serwis Mitutoyo, dzięki czemu nie dojdzie do przestojów. System UMAP VISION HYPER 302 Typ 1 429

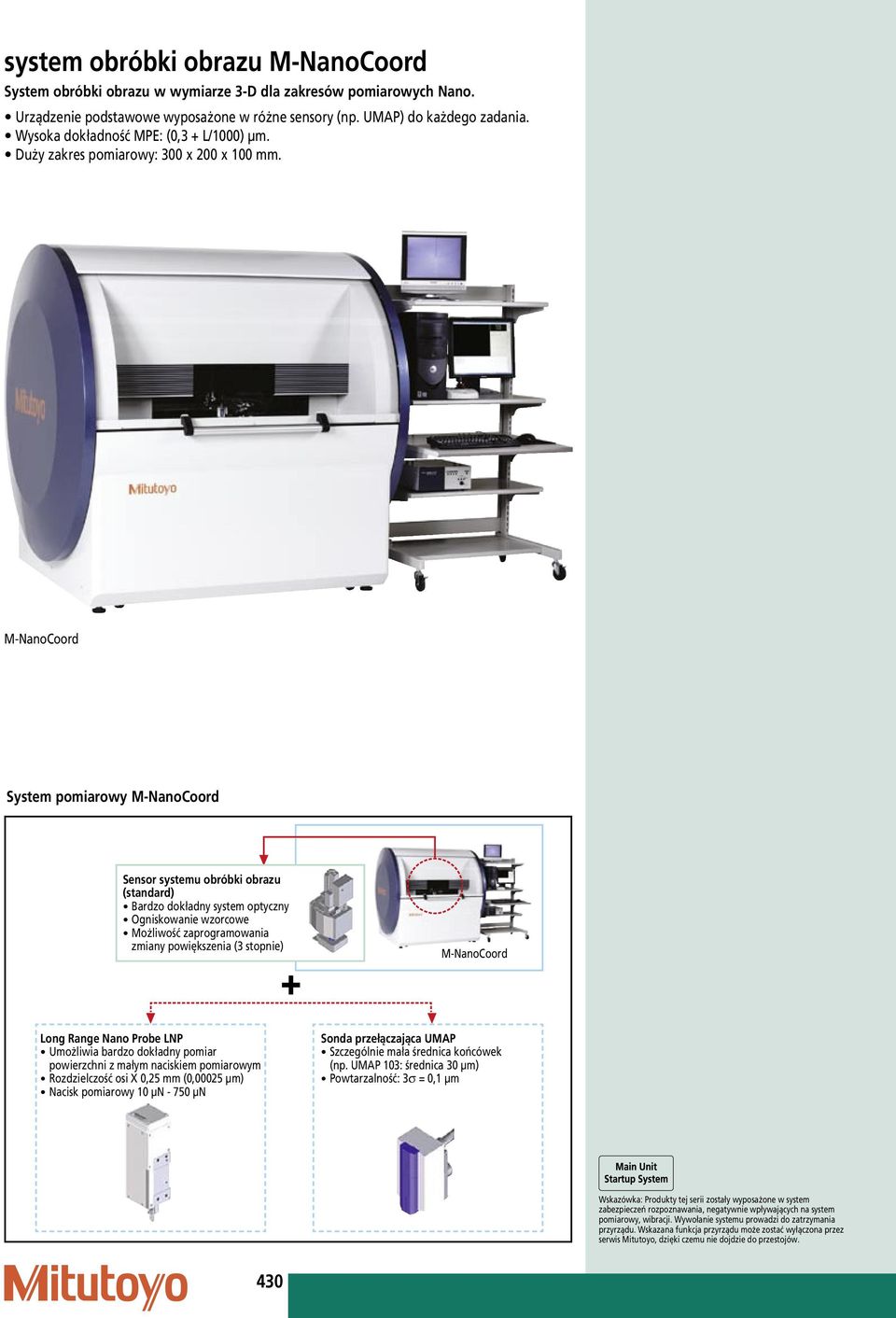

9 system obróbki obrazu M-NanoCoord System obróbki obrazu w wymiarze 3-D dla zakresów pomiarowych Nano. Urządzenie podstawowe wyposażone w różne sensory (np. UMAP) do każdego zadania. Wysoka dokładność MPE: (0,3 + L/1000) µm. Duży zakres pomiarowy: 300 x 200 x 100 mm. M-NanoCoord System pomiarowy M-NanoCoord Sensor systemu obróbki obrazu (standard) Bardzo dokładny system optyczny Ogniskowanie wzorcowe Możliwość zaprogramowania zmiany powiększenia (3 stopnie) + M-NanoCoord Long Range Nano Probe LNP Umożliwia bardzo dokładny pomiar powierzchni z małym naciskiem pomiarowym Rozdzielczość osi X 0,25 mm (0,00025 µm) Nacisk pomiarowy 10 µn µn Sonda przełączająca UMAP Szczególnie mała średnica końcówek (np. UMAP 103: średnica 30 µm) Powtarzalność: 3s = 0,1 µm Wskazówka: Produkty tej serii zostały wyposażone w system zabezpieczeń rozpoznawania, negatywnie wpływających na system pomiarowy, wibracji. Wywołanie systemu prowadzi do zatrzymania przyrządu. Wskazana funkcja przyrządu może zostać wyłączona przez serwis Mitutoyo, dzięki czemu nie dojdzie do przestojów. 430

10 Software QIPAK, QSPAK, QVPAK Zdziwiająca wielostronność a mimo to przyjazne dla użytkownika oprogramowanie bazowe do system obróbki obrazu. Przemyślana budowa, praktyczne narzędzia i doskonałe przedstawienie ekranu otwierają zupełnie nowy wymiar efektywnych pomiarów. Z programem QIPAK, QSPAK i QVPAK można samodzielnie planować kompleksowe przebiegi pomiarowe,kontrolować je i analizować. Dzięki zintegrowanej pomocy Online nawet nie przeszkolony użytkownik bezproblemowo, w przeciągu krótkiego czasu wejdzie w świat systemu obróbki obrazu. System obróbki obrazu MCOSMOS QVPAK QV 2 Pakiet programów MeasurLink Moduł do statystycznego zarządzania danymi pomiarowymi oraz analizy i zapisu danych pomiarowych. QV CAD-IMPORT/EXPORT Moduły uzupełniające Konwertuje dane z QVPAK do systemu CAD. Bezproblemowy import i export formatów plików IGES i DXF. QV EIO Służy do komunikacji systemów QUICK VISION z programowalnymi, zewnętrznymi kontrolerami. QV EIO PC Program do komunikacji między systemem QUICK VISION, a zewnętrznym komputerem PC przez złącze RS-232 C. QV PARTMANAGER Program zarządzający paletami umożliwi kontrolę większej ilości,także różnorodnych detali po koleji w jednym przebiegu pomiarowym. Podczas pomiaru następuje ocena na pierwszy rzut. PAGPAK Generuje programy częściowe specjalnie do pomiaru otworów. Czyta dane CNC- lub NC z frezarek lub wiertarek i korzysta z tych danych podczas kontroli. EASYPAG Używa danych IGES- lub DXF do tworzenia Offline programów częściowych. FORMPAK-QV Efektywny, prosty w obsłudze program do analizy i oceny kształtu. QV GEARPAK Tworzy program częściowy do pomiaru kół zębatych -włącznie z modułem analizy parametrów koła zębatego. 431
