1 Instrukcja eksploatacji elektroenergetycznych linii kablowych w Opracowana przez Zespół GK PGE S.A. ustalający zasady eksploatacji majątku sieciowego. Adaptowana dla potrzeb 1/23

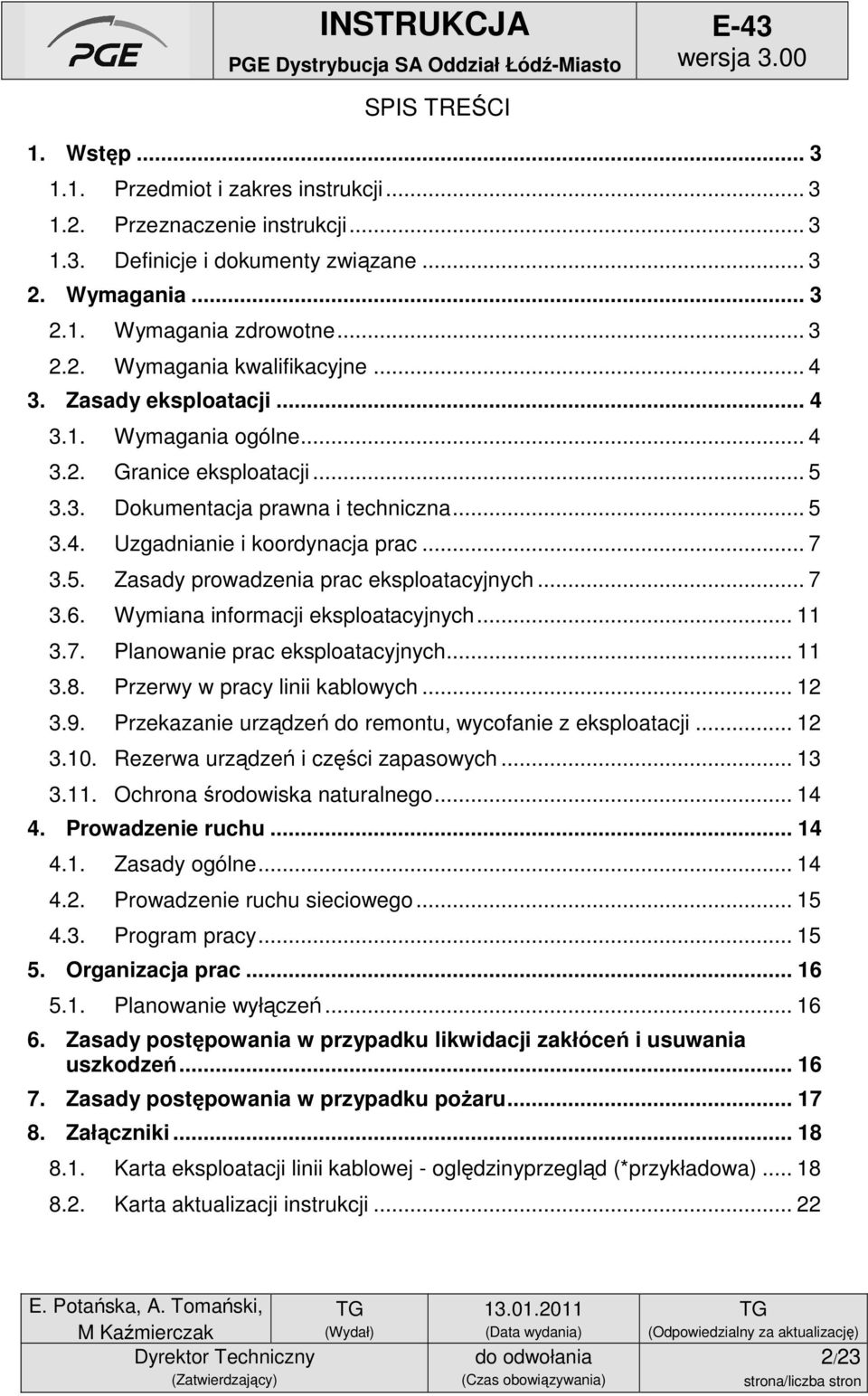

2 SPIS TREŚCI 1. Wstęp Przedmiot i zakres instrukcji Przeznaczenie instrukcji Definicje i dokumenty związane Wymagania Wymagania zdrowotne Wymagania kwalifikacyjne Zasady eksploatacji Wymagania ogólne Granice eksploatacji Dokumentacja prawna i techniczna Uzgadnianie i koordynacja prac Zasady prowadzenia prac eksploatacyjnych Wymiana informacji eksploatacyjnych Planowanie prac eksploatacyjnych Przerwy w pracy linii kablowych Przekazanie urządzeń do remontu, wycofanie z eksploatacji Rezerwa urządzeń i części zapasowych Ochrona środowiska naturalnego Prowadzenie ruchu Zasady ogólne Prowadzenie ruchu sieciowego Program pracy Organizacja prac Planowanie wyłączeń Zasady postępowania w przypadku likwidacji zakłóceń i usuwania uszkodzeń Zasady postępowania w przypadku pożaru Załączniki Karta eksploatacji linii kablowej - oględzinyprzegląd (*przykładowa) Karta aktualizacji instrukcji /23

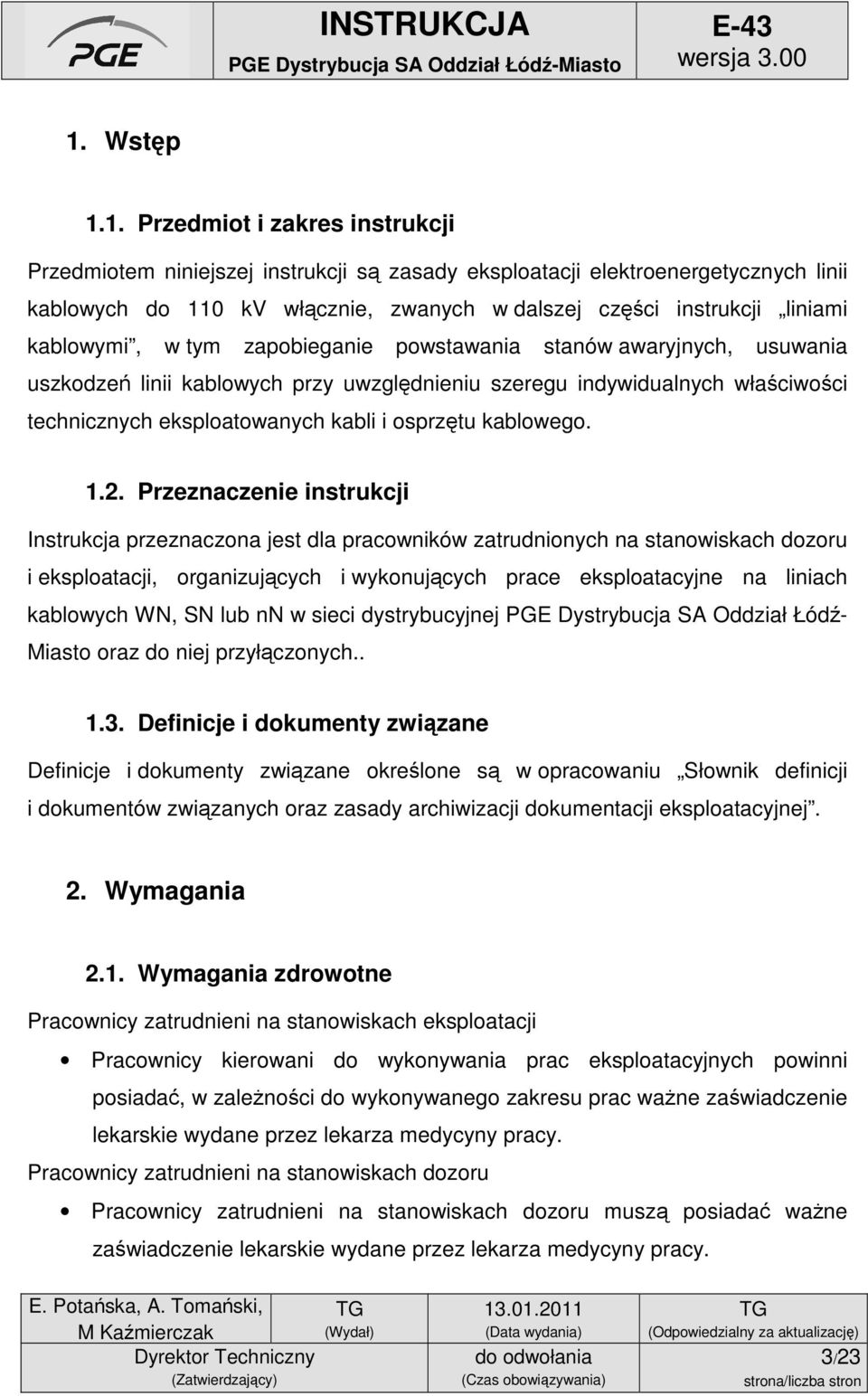

3 1. Wstęp 1.1. Przedmiot i zakres instrukcji Przedmiotem niniejszej instrukcji są zasady eksploatacji elektroenergetycznych linii kablowych do 110 kv włącznie, zwanych w dalszej części instrukcji liniami kablowymi, w tym zapobieganie powstawania stanów awaryjnych, usuwania uszkodzeń linii kablowych przy uwzględnieniu szeregu indywidualnych właściwości technicznych eksploatowanych kabli i osprzętu kablowego Przeznaczenie instrukcji Instrukcja przeznaczona jest dla pracowników zatrudnionych na stanowiskach dozoru i eksploatacji, organizujących i wykonujących prace eksploatacyjne na liniach kablowych WN, SN lub nn w sieci dystrybucyjnej PGE Dystrybucja SA Oddział Łódź- Miasto oraz do niej przyłączonych Definicje i dokumenty związane Definicje i dokumenty związane określone są w opracowaniu Słownik definicji i dokumentów związanych oraz zasady archiwizacji dokumentacji eksploatacyjnej. 2. Wymagania 2.1. Wymagania zdrowotne Pracownicy zatrudnieni na stanowiskach eksploatacji Pracownicy kierowani do wykonywania prac eksploatacyjnych powinni posiadać, w zależności do wykonywanego zakresu prac ważne zaświadczenie lekarskie wydane przez lekarza medycyny pracy. Pracownicy zatrudnieni na stanowiskach dozoru Pracownicy zatrudnieni na stanowiskach dozoru muszą posiadać ważne zaświadczenie lekarskie wydane przez lekarza medycyny pracy. 3/23

4 2.2. Wymagania kwalifikacyjne Wymagania kwalifikacyjne pracowników zajmujących się eksploatacją urządzeń, instalacji i sieci elektroenergetycznych powinny być zgodne z wymaganiami określonymi w instrukcji organizacji bezpiecznej pracy obowiązującej w PGE Dystrybucja SA Oddział Łódź-Miasto. 3. Zasady eksploatacji Aparaty, urządzenia i osprzęt stosowany w liniach kablowych powinny spełniać wymagania Ustawy o wyrobach budowlanych Wymagania ogólne Eksploatacja linii kablowych niskich, średnich i wysokich napięć obejmuje zagadnienia związane z: przeprowadzaniem okresowych oględzin, przeglądów, prób, pomiarów i badań oraz prac doraźnych, oceną stanu technicznego, prowadzeniem dokumentacji technicznej i prawnej, przekazaniem do remontu lub wycofywaniem z eksploatacji, dokonywaniem uzgodnień z operatorami systemów dystrybucyjnych przy wykonywaniu prac eksploatacyjnych. Eksploatację linii kablowych należy prowadzić w taki sposób, aby zapewnić w szczególności: bezpieczną pracę sieci dystrybucyjnej, zdolność do dystrybucji energii w sposób ciągły i niezawodny, techniczne i organizacyjne możliwości likwidacji awarii w tym w szczególności awarii powodujących zakłócenia w dostarczaniu energii do odbiorców, zbieranie i udostępnianie zagregowanych danych oraz informacji niezbędnych dla prowadzenia ruchu sieciowego, dotrzymywanie parametrów i warunków umożliwiających dostarczanie energii elektrycznej o jakości wymaganej w odrębnych przepisach, bezpieczeństwo obsługi, otoczenia i wymagania ochrony środowiska, 4/23

5 optymalną żywotność. INSTRUKCJA Eksploatację linii kablowej, będącej częścią składową sieci dystrybucyjnej, prowadzi operator systemu dystrybucyjnego (PGE Dystrybucja SA Oddział Łódź-Miasto). Właściciel linii kablowej może na podstawie odpowiedniej umowy powierzyć prowadzenie eksploatacji linii kablowej innemu podmiotowi. Utrzymanie linii kablowych w należytym stanie technicznym powinno być zapewnione poprzez prowadzenie oględzin, pomiarów, prób i badań, przeglądów, konserwacji i remontów, prac doraźnych. Przeprowadzenie zabiegów eksploatacyjnych powinno być właściwie udokumentowane Granice eksploatacji 1. Granicę linii kablowej stanowią głowice kablowe lub końcówki kablowe/zaciski przy bezgłowicowym zakończeniu linii kablowej. Włączone w ciąg linii kablowej odcinki linii napowietrznych zalicza się do tej linii. Odcinki linii napowietrznych eksploatuje się wg zasad określonych w instrukcjach eksploatacji elektroenergetycznych linii napowietrznych. 2. Granice eksploatacyjne linii kablowych lub ich odcinków eksploatowanych przez różne jednostki organizacyjne operatorów sieci dystrybucyjnych lub przez jednostkę organizacyjną operatora sieci dystrybucyjnej i odbiorcę, powinny być indywidualnie ściśle określone. Zaleca się instalowanie łącznika w punkcie granicznym. Granicę eksploatacyjną pomiędzy operatorem systemu dystrybucyjnego, a odbiorcą określa umowa Dokumentacja prawna i techniczna 1. Dokumentacja prawna linii kablowych powinna zawierać w szczególności: decyzję o warunkach zabudowy i zagospodarowania terenu (jeśli jest wymagana), prawomocną decyzję o pozwoleniu na budowę, 5/23

6 projekt budowlany, INSTRUKCJA dokumenty potwierdzające prawo do korzystania z nieruchomości, uzgodnienie usytuowania linii kablowej z właściwymi instytucjami, ustanowione prawa rzeczowe, geodezyjną inwentaryzację powykonawczą. 2. Dokumentacja techniczna linii kablowych obejmuje w szczególności: dokumentację powykonawczą, dokumentację fabryczną urządzeń, w tym: świadectwa, karty gwarancyjne, fabryczne instrukcje obsługi, opisy techniczne, rysunki konstrukcyjne, montażowe i zestawieniowe, dokumentację eksploatacyjną. 3. Dokumentacja eksploatacyjna linii kablowej powinna zawierać w szczególności: dokumenty przyjęcia do eksploatacji, w tym protokoły przeprowadzonych badań, prób i pomiarów oraz dokumenty gwarancyjne, dokumentacje techniczne wraz z uzgodnieniami, dokumenty dotyczące oględzin, przeglądów i remontów, dokumenty dotyczące rodzaju i zakresu uszkodzeń i wykonanych napraw, protokoły z wynikami wykonanych badań, prób i pomiarów, szczegółowe i zbiorcze plany linii kablowych, dokumenty z przeprowadzonej oceny stanu technicznego. 4. Dokumentacja linii kablowych powinna być na bieżąco aktualizowana. 5. Zaleca się aby szczegółowe plany linii kablowych w formie graficznej były wykonywane w podziałce 1:500. W przypadkach uzasadnionych, szczególnie terenów wiejskich dopuszcza się stosowanie podziałki 1:1000, 1:2000. Na planach dotyczących terenów miejskich powinny być naniesione i opisane 6/23

7 wszystkie linie kablowe ułożone na danej ulicy wraz z rzędnymi, typami muf, przepustów, typu kanalizacji kablowej, kanałów lub tuneli kablowych, itp Uzgadnianie i koordynacja prac 1. Wszystkie prace wykonywane w sieciach dystrybucyjnych PGE Dystrybucja SA Oddział Łódź-Miasto są prowadzone w uzgodnieniu z PGE Dystrybucja SA Oddział Łódź-Miasto odpowiedzialnym za prowadzenie ruchu sieci dystrybucyjnej, w której mają być wykonane prace eksploatacyjne. 2. W przypadku powierzenia prowadzenia eksploatacji urządzeń innemu podmiotowi szczegółowe zasady i terminy dokonywania uzgodnień prac eksploatacyjnych z reguluje umowa. 3. dokonuje niezbędnych uzgodnień planowanych prac eksploatacyjnych w zakresie, w jakim mogą one mieć wpływ na pracę sieci, której ruch prowadzą inni operatorzy Zasady prowadzenia prac eksploatacyjnych Ocena stanu technicznego Przy dokonywaniu oceny stanu technicznego elektroenergetycznych linii kablowych uwzględnia się w szczególności: wyniki oględzin, przeglądów, prób, pomiarów i badań eksploatacyjnych, zalecenia wynikające z programu pracy tych sieci, dane statystyczne o uszkodzeniach i zakłóceniach w pracy sieci, wymagania określone w dokumentacji fabrycznej, wymagania wynikające z lokalnych warunków eksploatacji, wiek linii kablowej oraz zakresy i terminy wykonanych przeglądów, prac doraźnych, napraw i remontów, warunki wynikające z planowanej rozbudowy sieci, warunki bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej, warunki ochrony środowiska naturalnego. 7/23

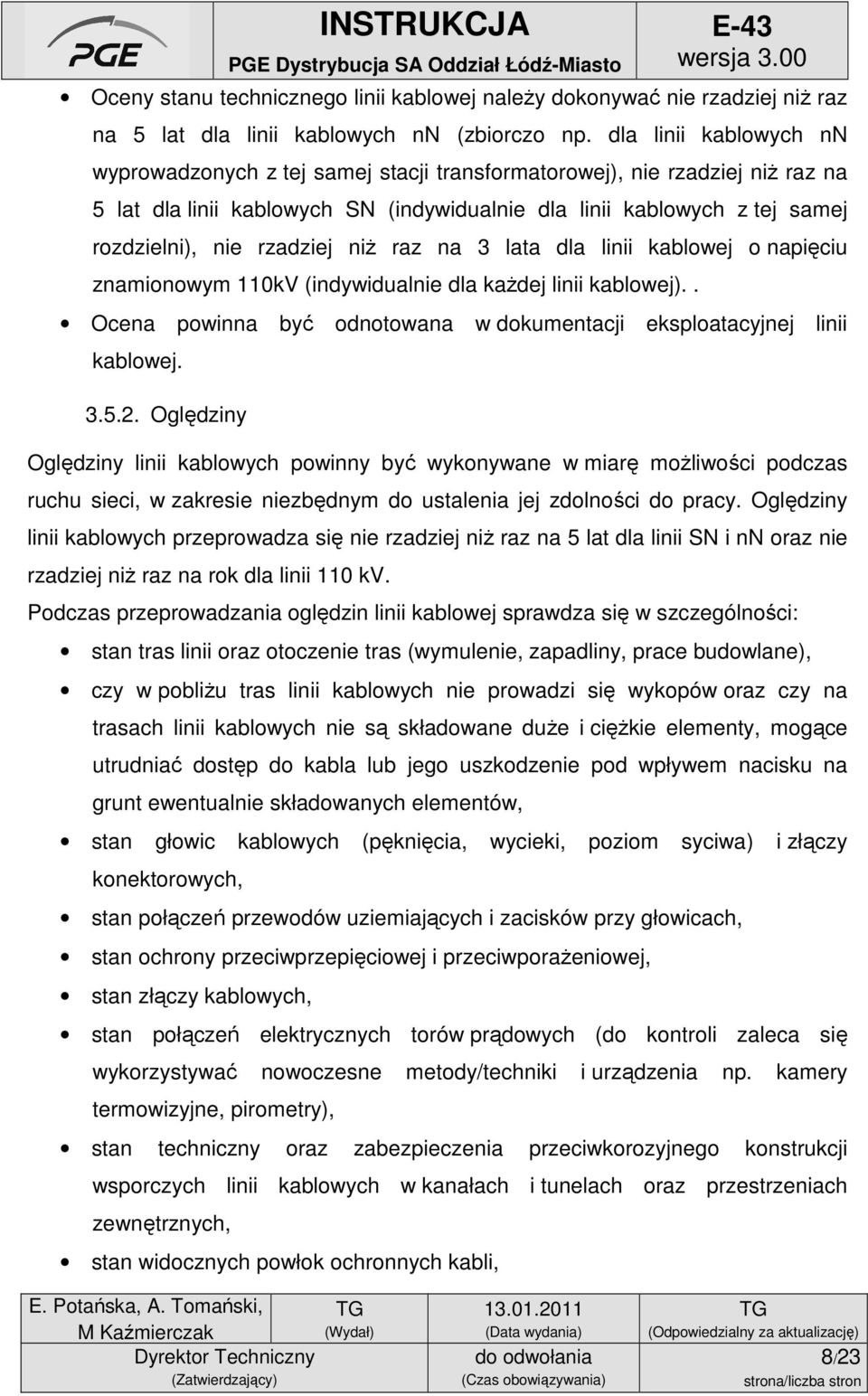

8 Oceny stanu technicznego linii kablowej należy dokonywać nie rzadziej niż raz na 5 lat dla linii kablowych nn (zbiorczo np. dla linii kablowych nn wyprowadzonych z tej samej stacji transformatorowej), nie rzadziej niż raz na 5 lat dla linii kablowych SN (indywidualnie dla linii kablowych z tej samej rozdzielni), nie rzadziej niż raz na 3 lata dla linii kablowej o napięciu znamionowym 110kV (indywidualnie dla każdej linii kablowej).. Ocena powinna być odnotowana w dokumentacji eksploatacyjnej linii kablowej Oględziny Oględziny linii kablowych powinny być wykonywane w miarę możliwości podczas ruchu sieci, w zakresie niezbędnym do ustalenia jej zdolności do pracy. Oględziny linii kablowych przeprowadza się nie rzadziej niż raz na 5 lat dla linii SN i nn oraz nie rzadziej niż raz na rok dla linii 110 kv. Podczas przeprowadzania oględzin linii kablowej sprawdza się w szczególności: stan tras linii oraz otoczenie tras (wymulenie, zapadliny, prace budowlane), czy w pobliżu tras linii kablowych nie prowadzi się wykopów oraz czy na trasach linii kablowych nie są składowane duże i ciężkie elementy, mogące utrudniać dostęp do kabla lub jego uszkodzenie pod wpływem nacisku na grunt ewentualnie składowanych elementów, stan głowic kablowych (pęknięcia, wycieki, poziom syciwa) i złączy konektorowych, stan połączeń przewodów uziemiających i zacisków przy głowicach, stan ochrony przeciwprzepięciowej i przeciwporażeniowej, stan złączy kablowych, stan połączeń elektrycznych torów prądowych (do kontroli zaleca się wykorzystywać nowoczesne metody/techniki i urządzenia np. kamery termowizyjne, pirometry), stan techniczny oraz zabezpieczenia przeciwkorozyjnego konstrukcji wsporczych linii kablowych w kanałach i tunelach oraz przestrzeniach zewnętrznych, stan widocznych powłok ochronnych kabli, 8/23

9 stan osłon kabli przed uszkodzeniami mechanicznymi oraz zabezpieczenia przed wnikaniem wody, stan oznaczników linii kablowych i tablic ostrzegawczych (np. na brzegach rzek), aktualny stan liczników rejestrujących zadziałanie ograniczników przepięć 110 kv, stan tuneli kablowych (m.in. wejść, odwodnień, wentylacji, instalacji, urządzeń i sprzętu przeciwpożarowego), stan szybów kablowych i poszczególnych stref pożarowych, szczelność grodzi przeciwpożarowych, uszczelnień przejść kabli przez stropy, a w przypadku szybu kablowego wentylowanego stan klapy przeciwpożarowej, stan kanałów i studzienek kablowych (m.in. pokrywy, zalanie wodą, zasypanie ziemią, składowanie materiałów na włazach oraz stan grodzi i przegród ogniowych), Wszystkie zagrożenia i usterki zauważone podczas oględzin, powinny być odnotowane w karcie oględzin. Sposób zapisu powinien umożliwiać ustalenie zakresu i stopnia pilności wykonania prac oraz ułatwić przygotowanie właściwych materiałów do tych robót. Zapisy w karcie oględzin powinny być wykorzystywane do oceny stanu technicznego linii oraz planowania prac eksploatacyjnych Prace doraźne Prace doraźne obejmują likwidację zagrożeń i usterek w okresie między kolejnymi przeglądami lub remontami. W szczególności w ramach prac doraźnych należy uzupełniać syciwo w głowicach kablowych wymagających tego rodzaju prac. Podstawą do wykonywania prac doraźnych winny być wyniki oględzin, badań, prób i pomiarów oraz informacje o uszkodzeniach i zakłóceniach Przeglądy Przegląd linii kablowej, polega na kompleksowym wykonaniu zabiegów diagnostycznych (pozwalających na możliwie pełną ocenę stanu 9/23

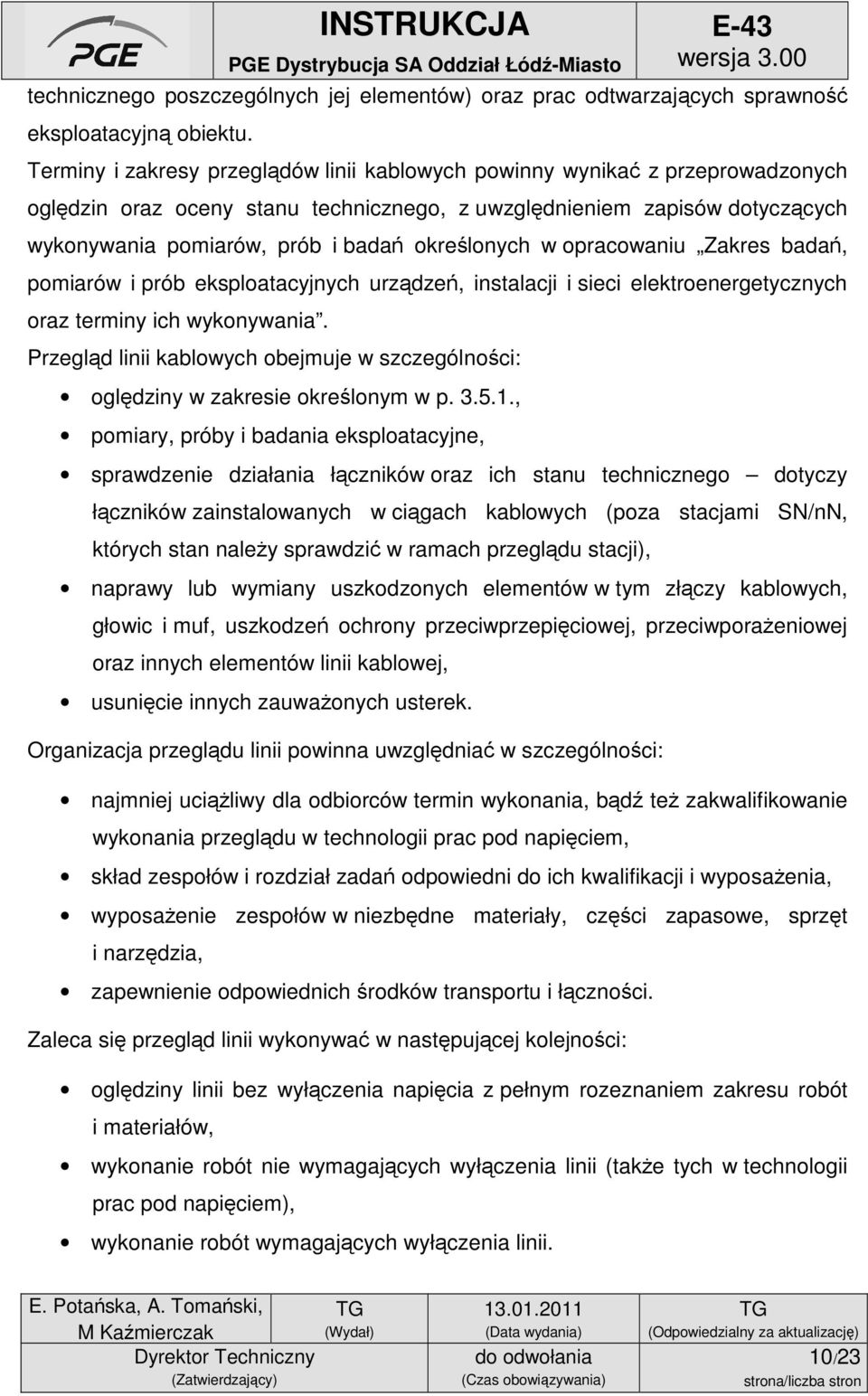

10 technicznego poszczególnych jej elementów) oraz prac odtwarzających sprawność eksploatacyjną obiektu. Terminy i zakresy przeglądów linii kablowych powinny wynikać z przeprowadzonych oględzin oraz oceny stanu technicznego, z uwzględnieniem zapisów dotyczących wykonywania pomiarów, prób i badań określonych w opracowaniu Zakres badań, pomiarów i prób eksploatacyjnych urządzeń, instalacji i sieci elektroenergetycznych oraz terminy ich wykonywania. Przegląd linii kablowych obejmuje w szczególności: oględziny w zakresie określonym w p , pomiary, próby i badania eksploatacyjne, sprawdzenie działania łączników oraz ich stanu technicznego dotyczy łączników zainstalowanych w ciągach kablowych (poza stacjami SN/nN, których stan należy sprawdzić w ramach przeglądu stacji), naprawy lub wymiany uszkodzonych elementów w tym złączy kablowych, głowic i muf, uszkodzeń ochrony przeciwprzepięciowej, przeciwporażeniowej oraz innych elementów linii kablowej, usunięcie innych zauważonych usterek. Organizacja przeglądu linii powinna uwzględniać w szczególności: najmniej uciążliwy dla odbiorców termin wykonania, bądź też zakwalifikowanie wykonania przeglądu w technologii prac pod napięciem, skład zespołów i rozdział zadań odpowiedni do ich kwalifikacji i wyposażenia, wyposażenie zespołów w niezbędne materiały, części zapasowe, sprzęt i narzędzia, zapewnienie odpowiednich środków transportu i łączności. Zaleca się przegląd linii wykonywać w następującej kolejności: oględziny linii bez wyłączenia napięcia z pełnym rozeznaniem zakresu robót i materiałów, wykonanie robót nie wymagających wyłączenia linii (także tych w technologii prac pod napięciem), wykonanie robót wymagających wyłączenia linii. 10/23

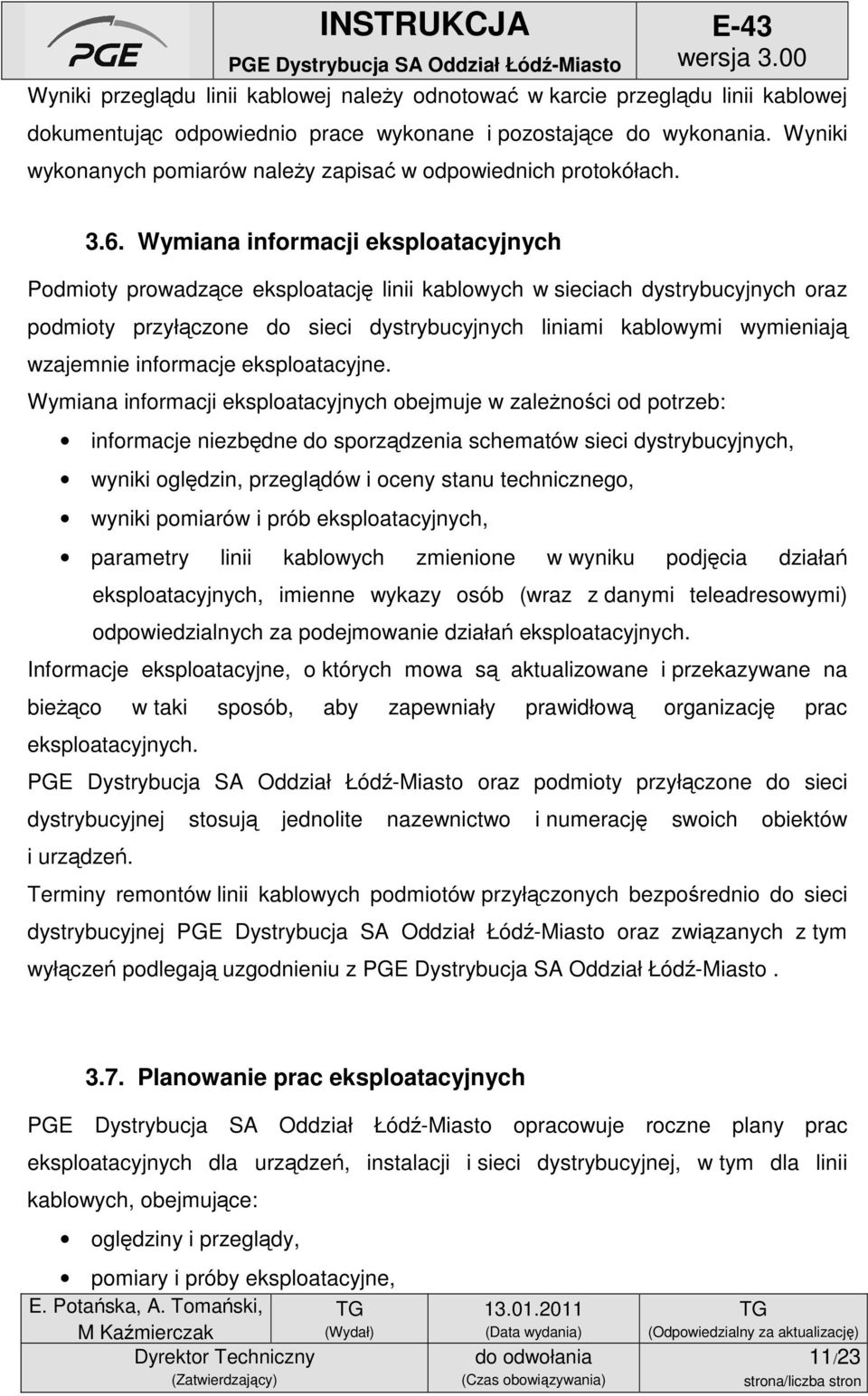

11 Wyniki przeglądu linii kablowej należy odnotować w karcie przeglądu linii kablowej dokumentując odpowiednio prace wykonane i pozostające do wykonania. Wyniki wykonanych pomiarów należy zapisać w odpowiednich protokółach Wymiana informacji eksploatacyjnych Podmioty prowadzące eksploatację linii kablowych w sieciach dystrybucyjnych oraz podmioty przyłączone do sieci dystrybucyjnych liniami kablowymi wymieniają wzajemnie informacje eksploatacyjne. Wymiana informacji eksploatacyjnych obejmuje w zależności od potrzeb: informacje niezbędne do sporządzenia schematów sieci dystrybucyjnych, wyniki oględzin, przeglądów i oceny stanu technicznego, wyniki pomiarów i prób eksploatacyjnych, parametry linii kablowych zmienione w wyniku podjęcia działań eksploatacyjnych, imienne wykazy osób (wraz z danymi teleadresowymi) odpowiedzialnych za podejmowanie działań eksploatacyjnych. Informacje eksploatacyjne, o których mowa są aktualizowane i przekazywane na bieżąco w taki sposób, aby zapewniały prawidłową organizację prac eksploatacyjnych. oraz podmioty przyłączone do sieci dystrybucyjnej stosują jednolite nazewnictwo i numerację swoich obiektów i urządzeń. Terminy remontów linii kablowych podmiotów przyłączonych bezpośrednio do sieci dystrybucyjnej oraz związanych z tym wyłączeń podlegają uzgodnieniu z Planowanie prac eksploatacyjnych opracowuje roczne plany prac eksploatacyjnych dla urządzeń, instalacji i sieci dystrybucyjnej, w tym dla linii kablowych, obejmujące: oględziny i przeglądy, pomiary i próby eksploatacyjne, 11/23

12 konserwacje i inne prace planowe, remonty. Poza pracami przewidywanymi w rocznym planie prac eksploatacyjnych, PGE Dystrybucja SA Oddział Łódź-Miasto zapewnia realizację doraźnych prac eksploatacyjnych, mających na celu naprawę szkód zagrażających prawidłowemu funkcjonowaniu urządzeń, instalacji i sieci dystrybucyjnej, w tym linii kablowych lub stwarzających zagrożenie dla bezpieczeństwa ludzi, mienia i środowiska naturalnego. Podmioty planujące realizację prac eksploatacyjnych wymagających wyłączeń elementów sieci dystrybucyjnej są zobowiązane do przestrzegania zasad i trybu planowania wyłączeń w sieci dystrybucyjnej ustalonego przez PGE Dystrybucja SA Oddział Łódź-Miasto Podmioty planujące realizację prac eksploatacyjnych wymagających wyłączeń elementów sieci dystrybucyjnej przekazują do zgłoszenia wyłączeń elementów sieci Przerwy w pracy linii kablowych Należy dążyć do maksymalnego skracania czasów przerw w pracy linii kablowych, szczególnie gdy powodują one przerwy w zasilaniu odbiorców. W tym celu należy: możliwie szybko likwidować zakłócenia w pracy linii kablowych, aby nie przekroczyć łącznego czasu trwania w ciągu roku wyłączeń planowanych i nieplanowanych, jak i czasu trwania jednorazowej przerwy planowanej i nieplanowanej w dostarczaniu energii elektrycznej, wszystkie wyłączenia planowe poprzedzać dokładnym przygotowaniem robót, a czas ich trwania szczegółowo analizować, koordynować planowe wyłączenia poszczególnych elementów sieci dystrybucyjnych. Zaleca się wykorzystanie technologii prac pod napięciem Przekazanie urządzeń do remontu, wycofanie z eksploatacji 12/23

13 Remonty INSTRUKCJA Zakres i termin remontów powinien wynikać z oceny stanu technicznego linii kablowych. Zakres remontu powinien uwzględniać w szczególności: stosowanie optymalnych rozwiązań technicznych, wynik analizy techniczno - ekonomicznej, konieczność dotrzymania standardów jakościowych dostarczanej energii w zakresie jej parametrów i ograniczenia wyłączeń planowych i awaryjnych Wycofanie z eksploatacji Wycofanie linii kablowej z eksploatacji następuje na postawie decyzji właściciela uwzględniającej m.in.: wyniki analizy techniczno-ekonomicznej, stan techniczny obiektu, trwałe ustanie zapotrzebowania na dystrybucję energii elektrycznej, konieczność usunięcia kolizji, konieczność rozbudowy i przebudowy sieci. Datę i sposób wycofania z eksploatacji linii kablowej należy uzgodnić z Rezerwa urządzeń i części zapasowych określa i utrzymuje awaryjną rezerwę kabli i osprzętu oraz części zapasowych w ilości niezbędnej do usuwania uszkodzeń linii kablowych. W skład rezerwy awaryjnej powinny wchodzić: kable o budowie, napięciach znamionowych i przekrojach żył typowych dla danej sieci, kompletne zestawy do montażu muf i głowic odpowiednie do eksploatowanych typów kabli. 13/23

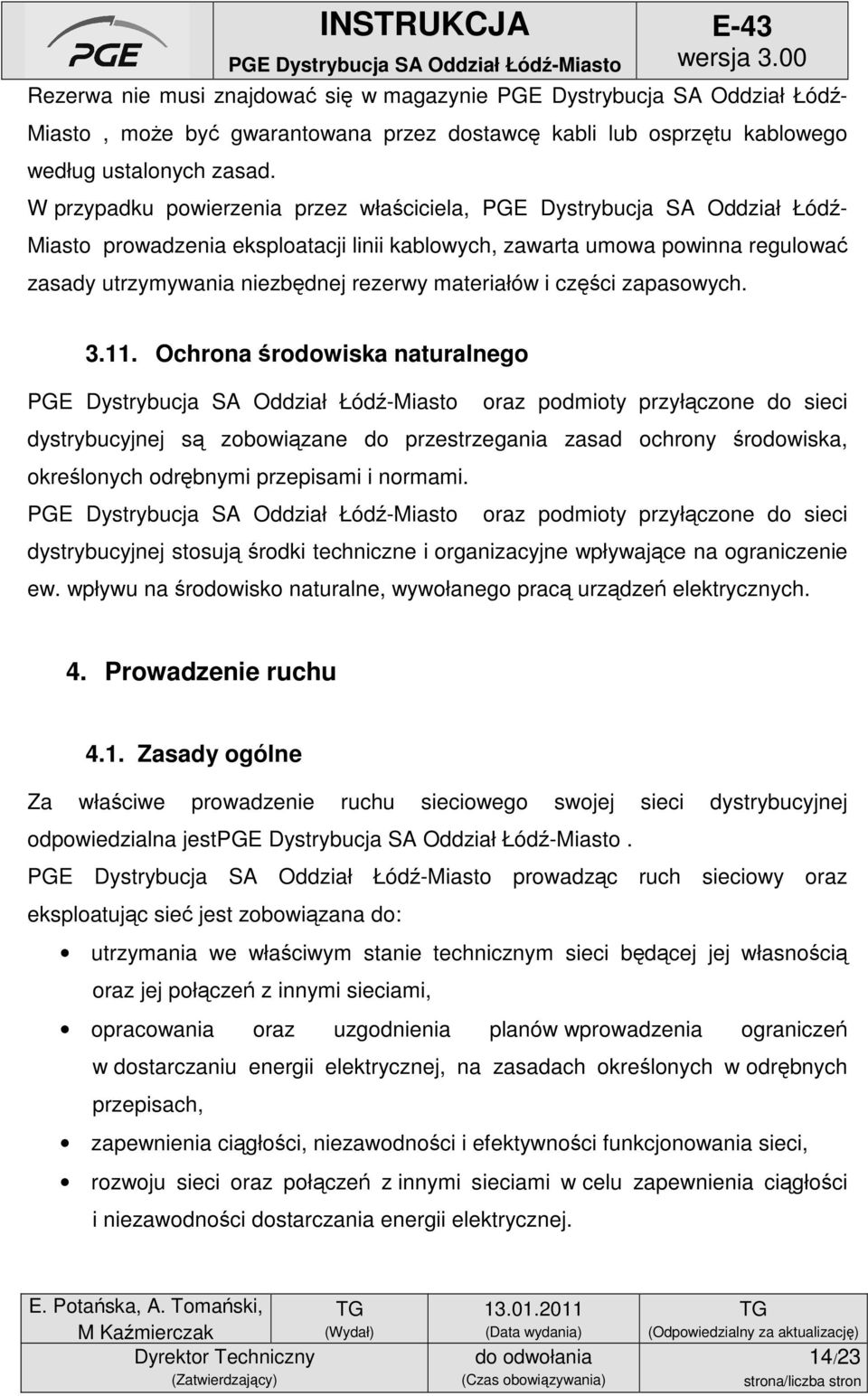

14 Rezerwa nie musi znajdować się w magazynie PGE Dystrybucja SA Oddział Łódź- Miasto, może być gwarantowana przez dostawcę kabli lub osprzętu kablowego według ustalonych zasad. W przypadku powierzenia przez właściciela, PGE Dystrybucja SA Oddział Łódź- Miasto prowadzenia eksploatacji linii kablowych, zawarta umowa powinna regulować zasady utrzymywania niezbędnej rezerwy materiałów i części zapasowych Ochrona środowiska naturalnego oraz podmioty przyłączone do sieci dystrybucyjnej są zobowiązane do przestrzegania zasad ochrony środowiska, określonych odrębnymi przepisami i normami. oraz podmioty przyłączone do sieci dystrybucyjnej stosują środki techniczne i organizacyjne wpływające na ograniczenie ew. wpływu na środowisko naturalne, wywołanego pracą urządzeń elektrycznych. 4. Prowadzenie ruchu 4.1. Zasady ogólne Za właściwe prowadzenie ruchu sieciowego swojej sieci dystrybucyjnej odpowiedzialna jest. prowadząc ruch sieciowy oraz eksploatując sieć jest zobowiązana do: utrzymania we właściwym stanie technicznym sieci będącej jej własnością oraz jej połączeń z innymi sieciami, opracowania oraz uzgodnienia planów wprowadzenia ograniczeń w dostarczaniu energii elektrycznej, na zasadach określonych w odrębnych przepisach, zapewnienia ciągłości, niezawodności i efektywności funkcjonowania sieci, rozwoju sieci oraz połączeń z innymi sieciami w celu zapewnienia ciągłości i niezawodności dostarczania energii elektrycznej. 14/23

15 4.2. Prowadzenie ruchu sieciowego Prowadzenie ruchu sieciowego, a w szczególności: załączanie i wyłączanie linii kablowych, likwidacja zakłóceń i lokalizacja uszkodzeń, koordynacja w zakresie usuwania uszkodzeń, wykonują właściwe służby ruchowe Program pracy Prowadzenie ruchu elektroenergetycznej sieci dystrybucyjnej o napięciu znamionowym wyższym niż 1 kv powinno być prowadzone na podstawie programu pracy. Dla poszczególnych części elektroenergetycznej sieci dystrybucyjnej mogą być opracowane odrębne programy sieci. określa sytuację i warunki, dla których występuje konieczność opracowania programów pracy sieci o napięciu znamionowym niższym niż 1 kv. Program pracy sieci powinien być sporządzony na podstawie analizy aktualnego jej stanu. W analizie tej należy uwzględnić dodatkowo: aktualnie występujące warunki pracy linii (napięcie, obciążenie, straty), wnioski z oceny stanu technicznego linii. W programie pracy sieci elektroenergetycznej są określane w szczególności: układy połączeń sieci dla ruchu w warunkach normalnych i w wybranych stanach szczególnych, wymagane poziomy napięcia, wartości mocy zwarciowych, rozpływy mocy czynnej i biernej w charakterystycznych stanach pracy sieci, dopuszczalne obciążenia, warunki uruchomienia urządzeń rezerwowych i dodatkowych źródeł mocy biernej, nastawienia zabezpieczeń oraz automatyki łączeniowej i regulacyjnej, nastawienia zaczepów dławików gaszących, ograniczenia poboru mocy elektrycznej, 15/23

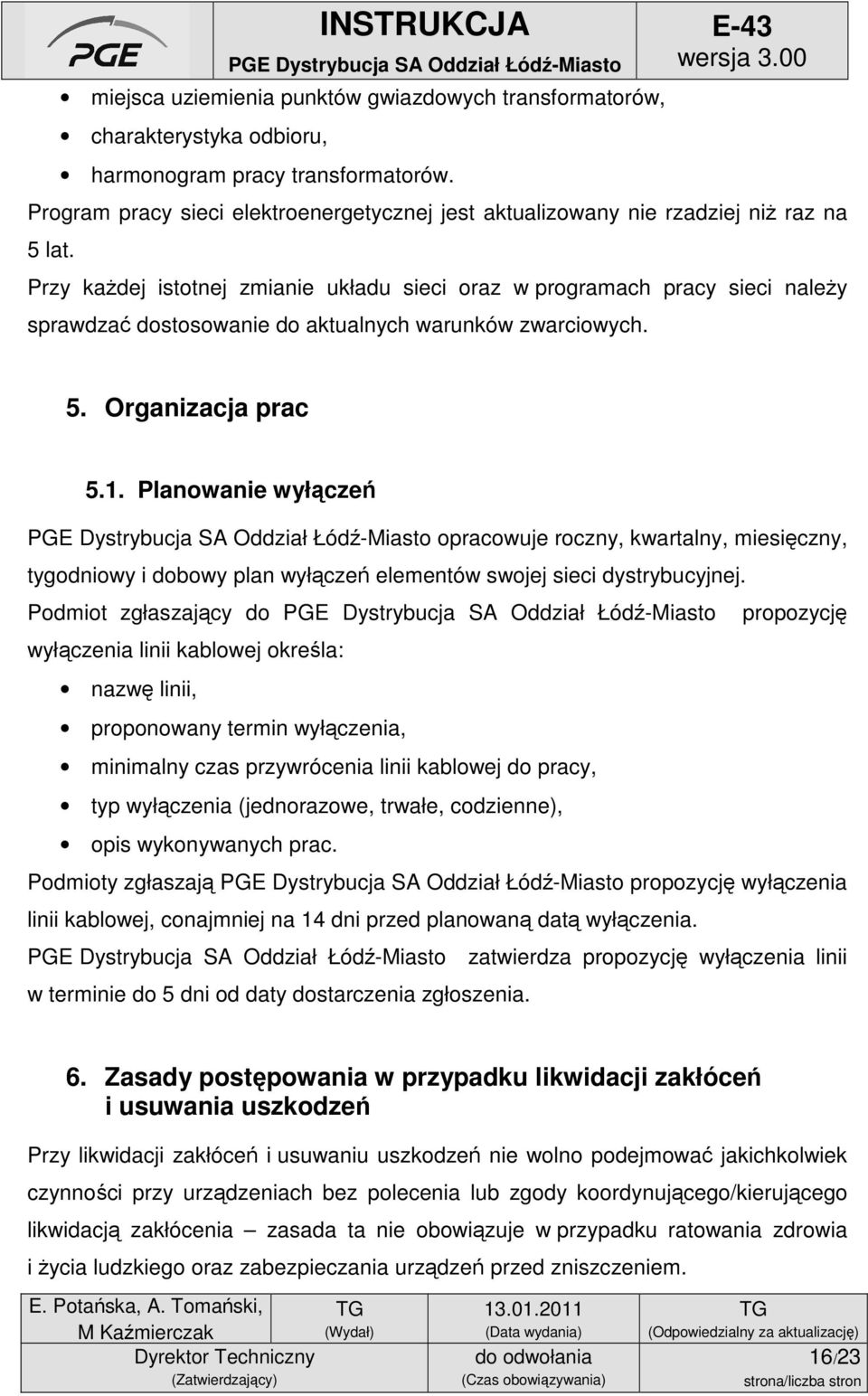

16 miejsca uziemienia punktów gwiazdowych transformatorów, charakterystyka odbioru, harmonogram pracy transformatorów. Program pracy sieci elektroenergetycznej jest aktualizowany nie rzadziej niż raz na 5 lat. Przy każdej istotnej zmianie układu sieci oraz w programach pracy sieci należy sprawdzać dostosowanie do aktualnych warunków zwarciowych. 5. Organizacja prac 5.1. Planowanie wyłączeń opracowuje roczny, kwartalny, miesięczny, tygodniowy i dobowy plan wyłączeń elementów swojej sieci dystrybucyjnej. Podmiot zgłaszający do propozycję wyłączenia linii kablowej określa: nazwę linii, proponowany termin wyłączenia, minimalny czas przywrócenia linii kablowej do pracy, typ wyłączenia (jednorazowe, trwałe, codzienne), opis wykonywanych prac. Podmioty zgłaszają propozycję wyłączenia linii kablowej, conajmniej na 14 dni przed planowaną datą wyłączenia. zatwierdza propozycję wyłączenia linii w terminie do 5 dni od daty dostarczenia zgłoszenia. 6. Zasady postępowania w przypadku likwidacji zakłóceń i usuwania uszkodzeń Przy likwidacji zakłóceń i usuwaniu uszkodzeń nie wolno podejmować jakichkolwiek czynności przy urządzeniach bez polecenia lub zgody koordynującego/kierującego likwidacją zakłócenia zasada ta nie obowiązuje w przypadku ratowania zdrowia i życia ludzkiego oraz zabezpieczania urządzeń przed zniszczeniem. 16/23

17 Należy przestrzegać zasad określonych w instrukcji organizacji bezpiecznej pracy obowiązującej w (nr Z-1).. 7. Zasady postępowania w przypadku pożaru W przypadku pożaru należy zaalarmować straż pożarną i właściwą służbę dyspozytorską, usunąć ludzi ze strefy zagrożenia, równocześnie przystępując w możliwym i bezpiecznym zakresie do akcji gaśniczej. Przybyłą do gaszenia straż pożarna należy poinformować o możliwych zagrożeniach. Uwaga: Urządzenia znajdujące się pod napięciem do 1 kv gasić gaśnicami proszkowymi lub śniegowymi. Urządzenia powyżej 1 kv można gasić podręcznym sprzętem przeciwpożarowym jedynie po wyłączeniu spod napięcia. 17/23

18 8. Załączniki 8.1. Karta eksploatacji linii kablowej - oględzinyprzegląd (*przykładowa) PGE DYSTRYBUCJA SA Oddział Łódź-Miasto..... Nazwa jednostki eksploatującej... Posterunek Energetyczny (?) KARTA EKSPLOATACJI LINII KABLOWEJ OGLĘDZINY / PRZEGLĄD* Linia... kv Dł. linii... km Rok budowy... Nr eksploatacyjny lunii:.... Data ostatnich oględzin... Data ostatniego przeglądu*... Wykonał: Zakres oględzin/przeglądu* Data: Nazwa linii:... Nr urządz.... Uwagi stan tras linii oraz otoczenie tras (wymulenie, zapadliny, prace budowlane), czy w pobliżu tras linii kablowych nie prowadzi się wykopów oraz czy na trasach linii kablowych nie są składowane duże i ciężkie elementy, mogące utrudniać dostęp do kabla lub jego uszkodzenie pod wpływem nacisku na grunt ewentualnie składowanych elementów, stan głowic kablowych (pęknięcia, wycieki, poziom syciwa) i złączy konektorowych, stan połączeń przewodów uziemiających i zacisków przy głowicach, stan ochrony przeciwprzepięciowej i przeciwporażeniowej, 18/23

19 stan złączy kablowych, INSTRUKCJA stan połączeń elektrycznych torów prądowych (do kontroli zaleca się wykorzystywać nowoczesne metody/techniki i urządzenia np. kamery termowizyjne, pirometry), stan techniczny oraz zabezpieczenia przeciwkorozyjnego konstrukcji wsporczych linii kablowych w kanałach i tunelach oraz przestrzeniach zewnętrznych, stan widocznych powłok ochronnych kabli, stan osłon kabli przed uszkodzeniami mechanicznymi oraz zabezpieczenia przed wnikaniem wody stan oznaczników linii kablowych i tablic ostrzegawczych (np. na brzegach rzek), aktualny stan liczników rejestrujących zadziałanie ograniczników przepięć 110 kv, stan tuneli kablowych (m.in. wejść, odwodnień, wentylacji, instalacji, urządzeń i sprzętu przeciwpożarowego), stan szybów kablowych i poszczególnych stref pożarowych, szczelność grodzi przeciwpożarowych, uszczelnień przejść kabli przez stropy, a w przypadku szybu kablowego wentylowanego stan klapy przeciwpożarowej, 19/23

20 stan kanałów i studzienek kablowych (m.in. pokrywy, zalanie wodą, zasypanie ziemią, składowanie materiałów na włazach oraz stan grodzi i przegród ogniowych), Stan urządzeń dodatkowego wyposażenia linii Stan instalacji i urządzeń przeciwpożarowych i sprzętu pożarniczego sprawdzenie działania łączników oraz ich stanu technicznego dotyczy łączników zainstalowanych w ciągach kablowych (poza stacjami SN/nN, których stan należy sprawdzić w ramach przeglądu stacji), pomiary, próby i badania eksploatacyjne zgodnie z załączoną kartą pomiarów ekspolatacynych (w ramach przeglądu) naprawy lub wymiany uszkodzonych elementów w tym złączy kablowych, głowic i muf, uszkodzeń ochrony przeciwprzepięciowej, przeciwporażeniowej oraz innych elementów linii kablowe(w ramach przeglądu) usunięcie innych zauważonych usterek (wymienić) (w ramach przeglądu) INSTRUKCJA Wykonał: POMIARY EKSPLOATACYJNE Data:. Zakres pomiarów / nr protokółu Ocena wyników pomiarów 20/23

21 Uwagi i decyzje eksploatacji: Data i podpis Data Podpis kierownika wydziału eksploatacji majątku sieciowego w jednostce Ocena stanu technicznego: Data i podpis Data.. Podpis osoby zatwierdzającej Informacje nt. utworzonych zleceń w Systemie Informatycznym: Data i podpis. Data... Podpis osoby odpowiedzialnej za aktualizację baz danych 21/23

22 8.2. Karta aktualizacji instrukcji Lp. Data aktualizacji Aktualizujący Nr Wersji Uwagi 22/23

23 Podpisem stwierdzamy, że zapoznaliśmy się z niniejszą instrukcją i zobowiązujemy się do jej przestrzegania: Lp. Data Imię i nazwisko Stanowisko Podpis /23
