1 II. CZĘŚĆ ARCHITEKTONICZNO-BUDOWLANA II.A CZĘŚĆ OPISOWA 1. Przeznaczenie i program użytkowy Budynek pełni funkcję szkoły zawierającą podstawowe pomieszczenia użytkowe na pobyt ludzi i pomieszczenia pomocnicze. Budynek w zabudowie wolnostojącej to budynek o konstrukcji ścian żelbetowych i ceramicznych na poziomie piwnic oraz drewnianych na poziomie parteru i piętra oraz pokryciu dachu gontem. Budynek posiada dwie kondygnacje nadziemne (w tym jedna w kubaturze dachu) + piwnice. Główne wejście do budynku znajduje się od strony północno-wschodniej na poziom parteru, dodatkowo wejść do obiektu można od strony północno-zachodniej i południowo-zachodniej. Kondygnacje połączone są klatkami schodowymi zlokalizowanymi przy północno - wschodniej i północno - zachodniej ścianie budynku. Budynek w części północno-zachodniej pokryty jest gontem, przeznaczonym do wymiany ze względu na jego bardzo zły stan techniczny, co widoczne jest na zdjęciach umieszczonych poniżej (fot. 1; 2; 3; 4). Po górnej jego stronie widoczne są znaczne ubytki w pokryciu dachowym (spróchniały i uszkodzony gont). Czynniki atmosferyczne również bardzo negatywnie wpływają na, konstrukcje pokrycia dachowego. Ogólnie stan techniczny pokrycia dachowego ocenia się jako bardzo zły stąd konieczność remontu. Remont pokrycia dachowego będzie polegał na odtworzeniu jego formy pierwotnej. Inwestor posiada pozwolenie konserwatorskie nr 27/10 Małopolskiego Wojewódzkiego Konserwatora Zabytków na prowadzenie prac przy zabytkach nieruchomych - na demontaż i remont pokrycia dachowego. Roboty budowlane będą polegać na demontażu istniejącego pokrycia dachowego i odtworzeniu go w pierwotnej wersji z gontu, wymiary dachu nie ulegną zmianie. fot.1 Widok elewacji południowo-zachodniej 8

2 fot.2 Widok elewacji północno-zachodniej fot.3 Przedmiotowe pokrycie dachowe od strony południowo-zachodniej 9

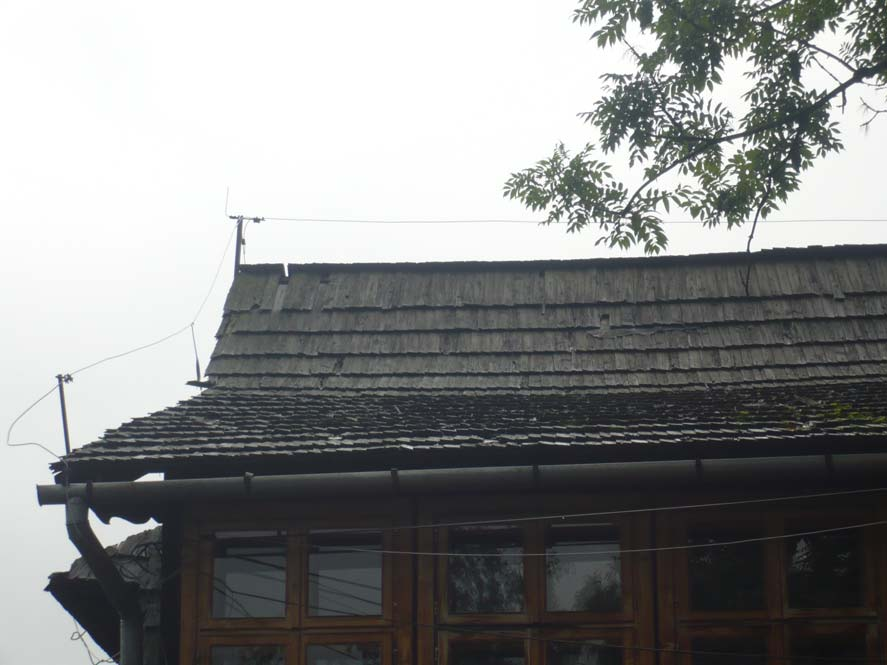

3 fot.4 Przedmiotowe pokrycie dachowe nad wejściem do budynku fot.4 Przedmiotowe pokrycie dachowe 10

4 Program funkcjonalny: 2. Charakterystyczne parametry techniczne: Długość budynku 24,00 m Szerokość budynku 11,20 m Ilość kondygnacji 3 3. Forma architektoniczna i funkcja obiektu budowlanego, sposób jego dostosowania do krajobrazu i otaczającej zabudowy Forma architektoniczna budynku nawiązuje swoim charakterem do architektury podhalańskiej, budynek wpisany jest na listę obiektów zabytkowych. Budynek harmonizuje z otoczeniem oraz nawiązuje do tradycji budownictwa miejscowego i posiada cechy regionu Podhala. W miejscu połączenia rzeźbionej kalenicy ze szczytem umiejscowiono drewniane pazdury w formie kielichów kwiatowych. Do wykończenia elewacji zastosowano materiały o naturalnych kolorach i fakturze, pochodzenia lokalnego okładzina podmurówki w formie szkarp z naturalnego kamienia, ściany o konstrukcji ceramicznej, żelbetowej oraz drewnianej. Szerokie wiatrownice, duże wysięgi okapów zwieńczone rysiami, zdobione motywami regionalnymi balustrady tarasu i balkonów dodatkowo podkreślają regionalny charakter zabudowy. Pokrycie dachu stanowi gont w kolorze czarnym część przeznaczona do wymiany ze względu na zły stan techniczny. 4. Rozwiązania konstrukcyjno materiałowe zewnętrznych i wewnętrznych przegród budowlanych Budynek zrealizowano systemem gospodarczym w technologii mieszanej ze ścianami. Fundamenty: Budynek posadowiony na gruncie za pośrednictwem ław żelbetowych min. 1,20 m poniżej gruntu (poniżej strefy przemarzania). Ściany zewnętrzne: ściany piwnic znajdujące się powyżej rzędnej terenu wykonano jako ściany warstwowe składające się ze ściany z betonu monolitycznego grubości 30,00 cm, hydroizolacji bitumicznej, obłożone warstwą kamienia układanego na dziko na rapówce, wewnątrz tynk cementowo wapienny i listwy drewniane. ściany parteru i piętra drewniane; Ściany nośne wewnętrzne: konstrukcji drewnianej. Stropy, posadzki, podłogi: posadzka piwnic - na gruncie rodzimym pozbawionym warstwy żyznej podsypka żwirowa zawibrowana na tak przygotowanym podłożu warstwa konstrukcyjna chudego betonu spodniego, izolacja przeciwwilgociowa, następnie warstwa ocieplenia - styropian twardy, na warstwie izolacji termicznej folia izolacyjna typu PCV, następnie wylewka cementowa zbrojona. strop międzykondygnacyjny nad piwnicą i parterem: drewniany Konstrukcja dachu i pokrycia: dach dwuspadowy, o konstrukcji drewnianej krokwiowo - jętkowej. Krokwie (14,00 cm x 12,00 cm) nachylone pod katem 49 0, oparte na płatwiach. Na krokwiach naprężona folia oddychająca (paroprzepuszczalna) i przybite łaty z desek. Do 11

5 krokwi poprzez łaty przybite kontrłaty w rozstawie dostosowanym do pokrycia dachowego. Pokrycie dachu stanowi gont. Schody: schody wewnętrzne jednobiegowe i dwubiegowe o konstrukcji drewnianej; Wykończenie zewnętrzne: podmurówka i naroża ścian piwnic w formie szkarp układane z kamienia naturalnego (w układzie poziomym na dziko ), obróbki blacharskie z blachy ocynkowanej, rynny i rury spustowe z blachy ocynkowanej Wykończenie wewnętrzne: podłogi w zależności od funkcji pomieszczenia z płytek ceramicznych lub desek, w sanitariatach sufity malowane farbą emulsyjną. Kolorystyka elewacji: pokrycie dachu: gont w kolorze czarnym; ściany: - podmurówka - okładzina z kamienia naturalnego łamanego układanego na dziko (kolor szary), - ściany drewniane w kolorze ciemno brązowym, stolarka okienna i drzwiowa, wiatrownice, spody okapów - drewniane w kolorze naturalnego drewna rynny i rury spustowe ocynkowane niemalowane. Rozwiązania zasadniczych elementów wyposażenia budowlano instalacyjnego obiektu Instalacje wewnętrzne: wodna z sieci wodociągowej, kanalizacji sanitarnej do sieci kanalizacji, ogrzewania c.o. zasilana z indywidualnej kotłowni z kotłem opalanym paliwem stałym, elektryczna, wentylacji grawitacyjnej, kanalizacji opadowej - rynny i rury spustowe z blachy ocynkowanej φ 120 mm wprowadzone na teren inwestycji. Charakterystyka energetyczna i ekologiczna obiektu Budynek przyłączony jest do sieci energetycznej. Ogrzewanie, w oparciu o indywidualną kotłownię z kotłem opalanym paliwem stałym, wentylacja grawitacyjna poszczególnych pomieszczeń pozwalają na optymalne zużycie energii cieplnej i utrzymanie jej na racjonalnie niskim poziomie. Sprzyjają temu również przyjęte rozwiązania projektowe przegród pionowych i podłóg na gruncie. Izolacyjność cieplna przegród spełnia wymagania zawarte w warunkach technicznych. Odpady komunalne z działki objętej inwestycją są wywożone przez firmę, która posiada koncesję wydaną przez Urząd Miasta Zakopane. Przyłącze kanalizacyjne istniejące do sieci kanalizacji. Przyłącz wodociągowy z istniejące do sieci wodociągowej. Dane techniczne charakteryzujące wpływ obiektu na środowisko Źródłem emisji pyłowych jest komin spalinowy z kotła opalanego paliwem stałym. Wielkość emisji nie przekracza dopuszczalnych w tym zakresie norm. Biorąc pod uwagę funkcję obiektu nie wytwarza on hałasu, wibracji czy promieniowania ponad dopuszczalne w tym zakresie normy. Wody opadowe odprowadzane z połaci dachowych i terenów utwardzonych na teren działek nr ewid. 113, 119/1, na której znajduje się przedmiotowy obiekt są pozbawione jakichkolwiek szkodliwych zanieczyszczeń. 12

6 Geotechniczne warunki posadowienia. Warunki gruntowe proste. Kategoria geotechniczna pierwsza. 13

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA PROJEKT BUDOWLANY WYMIANY POKRYCIA DACHOWEGO NA BUDYNKU ZESPOŁU SZKÓŁ BUDOWLANYCH IM. WŁADYSŁAWA MATLAKOWSKIEGO W ZAKOPANEM PRZY UL. KRUPÓWKI Miejscowość: ZAKOPANE, ul. Krupówki 8 Gmina: ZAKOPANE Powiat: TATRZAŃSKI Województwo: MAŁOPOLSKIE Inwestor: ZARZĄD POWIATU TATRZAŃSKIEGO Zakopane, ul. Chramcówki 15 Autor: mgr Wojciech Styrczula nr. upr. MAP/0055/ZOOK/04 Lipiec 2010 R. 14

8 III. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów : Zakres robót: - remont pokrycia dachowego z gontu demontaż i odtworzenie stanu pierwotnego w części północno-zachodniej budynku Zespołu Szkół Budowlanych im. Władysława Matlakowskiego w Zakopanem przy ul. Krupówki 8 kolejność realizacji: - demontaż pokrycia dachowego - montaż gontów na budynku i zagospodarowanie placu budowy (m. in. wykonanie przejść pieszych) Rodzaj robót: - roboty demontażowe - roboty stolarskie i montażowe - roboty dekarskie 1. Wykaz istniejących obiektów na działce Budynek szkoły, obiekt sportowy (sala gimnastyczna), kuźnia 2. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi Brak projektowane i istniejące zagospodarowanie przedmiotowej działki nie stwarza zagrożenia dla bezpieczeństwa i zdrowia ludzi. 3. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia a) Roboty ogólnobudowlane demontaż i montaż elementów drewnianych pokrycia dachowego. - podczas robót i budowlanych takich jak demontaż i montaż elementów pokrycia dachowego wystąpi praca na wysokości. b) Podczas demontażu i montażu elementów pokrycia dachowego (gontów) nie będzie wykonywany żaden z niżej wymienionych rodzajów robót mogących powodować powstanie zagrożenia bezpieczeństwa i zdrowia ludzi: - których charakter, organizacja lub miejsce prowadzenia stwarza szczególne ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią, - przy prowadzeniu których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi, - stwarzających zagrożenie promieniowaniem jonizującym, - prowadzonych w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych, - stwarzających ryzyko utonięcia pracowników, - prowadzonych w studniach pod ziemią i w tunelach, - wykonywanych przez kierujących pojazdami zasilanymi z linii napowietrznych, - wykonywanych w kesonach, z atmosferą wytwarzaną ze sprężonego powietrza - wymagających użycia materiałów budowlanych, - prowadzonych przy montażu i demontażu ciężkich elementów prefabrykowanych. 4. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych a) Roboty szczególnie niebezpieczne przy realizacji przedmiotowego zamierzenia budowlanego nie występują. Natomiast występują typowe roboty budowlane, w tym praca na wysokościach, które wymagają odpowiednich zabezpieczeń 15

9 barierki ochronne, pasy i liny zabezpieczające) i badań zdrowotnych pracowników. b) Kierownik budowy przed rozpoczęciem robót budowlanych w systemie gospodarczym winien przeprowadzić jedynie szkolenie pracowników w zakresie bezpieczeństwa i higieny pracy na budowie. Dodatkowo pracownik powinien zapoznać się z metodami bezpiecznego wykonywania pracy na określonym stanowisku pracy oraz z zagrożeniami związanymi z tym stanowiskiem. 5. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczna i sprawna komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń W związku z tym, że żadne niebezpieczeństwo powodujące zagrożenie bezpieczeństwa i zdrowia ludzi nie wystąpią nie jest konieczne wskazanie środków technicznych i organizacyjnych zapobiegających tym niebezpieczeństwom. Wszyscy pracownicy zatrudnieni na budowie powinni posiadać aktualne zaświadczenia lekarskie o zdolności do wykonywania pracy na danym stanowisku. Roboty budowlane powinny być prowadzone pod nadzorem osób posiadających stosowne uprawnienia budowlane. Przed przystąpieniem do realizacji obiektu należy wykonać projekt zagospodarowania placu budowy. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na poszczególnych stanowiskach sprawują kierownicy robót. Pracownicy zatrudnieni na budowie powinni być wyposażeni w odzież i obuwie robocze oraz środki ochrony indywidualnej. Te ostatnie powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie wzroku lub słuchu, uraz głowy lub kończyn) 6. Wnioski końcowe Przewidywane roboty budowlane nie będą trwać dłużej niż 90 dni roboczych, oraz jednocześnie nie będzie przy nich zatrudnionych więcej niż 20-stu pracowników. Pracochłonność w/w planowanych robót nie przekroczy 500 osobodni. W związku z powyższym należy stwierdzić, że nie jest wymagane opracowanie przez kierownika budowy planu bezpieczeństwa i ochrony zdrowia. 16
