PREZENTACJA FIRMY. Piotr Połubiński. Fronius Polska Sp. z o.o. Ul. G. Eiffel a Gliwice

Transkrypt

1 PREZENTACJA FIRMY Piotr Połubiński Fronius Polska Sp. z o.o. Ul. G. Eiffel a Gliwice

2 Trzy dywizje, jeden cel: wyznaczanie nowych standardów. 2

3 CZYM SIĘ ZAJMUJEMY / Opracowujemy nowe technologie i rozwiązania, koncentrując się na optymalnym wykorzystaniu energii i pełnej kontroli nad nią. SYSTEMY ŁADOWANIA AKUMULATORÓW Ekonomiczne, unikatowe SPAWALNICTWO SYSTEMY FOTOWOLTAICZNE Zapanowaliśmy nad łukiem spawalniczym Musimy zrewolucjonizować zarządzanie energią 3

4 GDZIE JESTEŚMY 19 oddziałów na całym świecie Partnerzy handlowi i przedstawiciele w ponad 60 państwach / As of May 1 st,

5 ODDZIAŁY PRODUKCYJNE I ADMINISTRACYJNE W AUSTRII WELS STEINHAUS THALHEIM VIENNA SALZBURG SATTLEDT INNSBRUCK PETTENBACH Sales and service teams 5

6 FRONIUS W LICZBACH (dane za rok 2011) INWESTYCJE Lubimy inwestować w nasz rozwój, co pokazuje wskaźnik inwestycji: 14.6%. OBROTY 499 mln EUR w 2010r. AKTYWNE PATENTY Innowacja to w naszym przypadku nie jest puste hasło: posiadamy obecnie 878 aktywnych patentów. PRACOWNICY 3,257 pracowników w 19 międzynarodowych oddziałach firmy Fronius. EKSPORT Eksportujemy 93,9% naszych produktów.. DZIAŁ ROZWOJU Zatrudniamy 392 ludzi w dziale badań i rozwoju. PRAKTYKI Fronius opiera swój wzrost na rozwoju młodych pracowników. Zatrudniamy aktualnie 129 praktykantów w naszych zakładach. / As of 31 st December

7 FRONIUS POLSKA Rozpoczęcie działalności: styczeń 2012 r. Budynek 2500 m 2 zlokalizowany na terenie strefy ekonomicznej w Gliwicach Spółka córka firmy Fronius International Przejęcie odpowiedzialności za sprzedaż na terenie całej Polski Oddziały techniczno-handlowe (VSP teams): Gdańsk, Gliwice (2 zespoły), Poznań 2 autoryzowanych dilerów podległych pod oddziały Gdańsk i Poznań 2 autoryzowani dystrybutorzy odpowiedzialni za teren wschodniej Polski 7

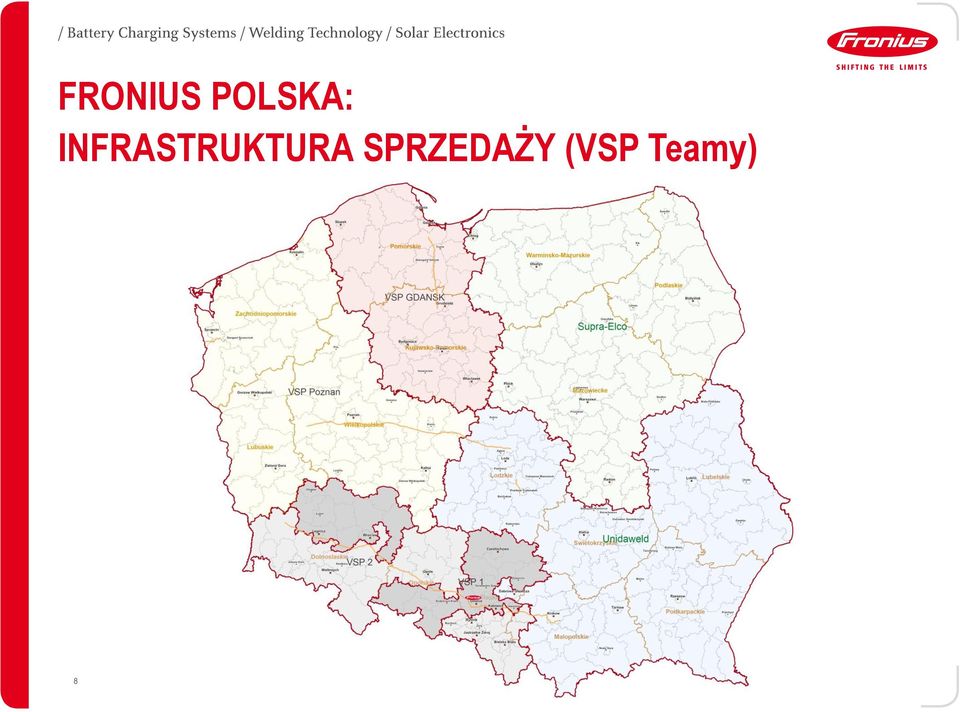

8 FRONIUS POLSKA: INFRASTRUKTURA SPRZEDAŻY (VSP Teamy) 8

9 FRONIUS POLSKA: CO OFERUJEMY NASZYM KLIENTOM / PRODUKT / 878 aktywnych patentów (!!!), / Naprawdę innowacyjne technologie, m.in. : / CMT / Delta Spot / Active Wave / Laser Hybrid / Contec / Najwyższa niezawodność, / Perfekcyjna spoina, / Możliwość wydłużenia okresu gwarancyjnego do 5 lat. 9

10 FRONIUS POLSKA: CO OFERUJEMY NASZYM KLIENTOM / SERWIS / Oryginalny, certyfikowany sprzęt do naprawy, testów i kalibracji urządzeń spawalniczych, / Mobilne centrum serwisowe w pełni wyposażony samochód serwisowy Fronius, / Pełny dostęp do źródła know-how Fronius w Austrii, / Bezpośrednie wsparcie inżynierów serwisowych w siedzibie głównej firmy w Austrii, / 15-metrowy stół, dedykowany do naprawy uchwytów spawalniczych Fronius, / Profesjonalna komora do czyszczenia urządzeń. 10

11 FRONIUS POLSKA: CO OFERUJEMY NASZYM KLIENTOM / MARKETING / Nowa jakość w dokumentacji urządzeń: zweryfikowane, tłumaczone instrukcje obsługi, broszury, strona internetowa, / Uczestnictwo w największych imprezach targowych w kraju / Publikacje w czasopismach branżowych, / Kwartalne akcje promocyjne urządzeń spawalniczych. 11

12 FRONIUS POLSKA: CO OFERUJEMY NASZYM KLIENTOM / PROFESJONALNA OBSŁUGA SPRZEDAŻY / Kompleksowe wsparcie techniczne przez inżynierów spawalników (w tym EWE), / Liczne demonstracje urządzeń i technologii: możliwość zaprezentowania w praktyce każdego urządzenia w ofercie firmy, / Wykonywanie prób spawalniczych pod konkretne aplikacje, / Wypożyczenia sprzętu, / Szkolenia z podstaw obsługi i szkolenia dla ekspertów. 12

13 FRONIUS POLSKA: MODEL WSPÓŁPRACY Z DEALEREM Klient końcowy Dealer Bezpośredni kontakt na poziomie specjalistycznym Obsługa sprzedaży na najwyższym poziomie Szeroka możliwość korzystania z doradztwa technicznego i serwisu Profesjonalne pokazy urządzeń spawalniczych Fronius Polska Silne partnerstwo z firmą Fronius Polska Określona gama produktów w ofercie Pełne wsparcie techniczne od Fronius Polska Bardzo dobra wiedza techniczna Dobre rozpoznanie lokalnego rynku Renomowana marka z ugruntowaną pozycją na rynku Uznana, najwyższa jakość oferowanych produktów i obsługi klienta 13

14 14 Fronius International GmbH / first name last name / Titel of presentation / xx.xx.201x

15 SPAWALNICTWO / Od 1950 wyznaczamy nowe kierunki rozwoju w dziedzinach: / spawania łukowego, / zgrzewania oporowego, / automatyzacji procesu spawania. / Fronius to światowy lider w technologii spawania i rynkowy lider w Europie. Kluczowe przemysły: / Przemysł samochodowy / Przemysł stoczniowy i stalowy / Energetyka / Zautomatyzowane systemy spawalnicze 15

16 16 NASI PARTNERZY Odnosimy sukcesy ponieważ znamy i rozumiemy potrzeby naszych klientów

17 17 NASI PARTNERZY Odnosimy sukcesy ponieważ znamy i rozumiemy potrzeby naszych klientów

18 Spawalnictwo w detalach WELDING TECHNOLOGY 18

19 NASI KLIENCI to profesjonaliści w przemyśle stalowym od małych i średnim firm do wielkich koncernów zajmują się przetwórstwem elementów metalowych specjalizują się w łączeniu materiałów metalowych są zorientowani na jakość i chcą korzystać z najnowszych technologii analizują koszty i zyski w sensie długoterminowym 19

20 BRANŻE Przemysł samochodowy SECTORS Stocznie Platformy wiertnicze Producenci robotów & integratorzy systemów Energetyka Budowa rurociągów Produkcja pojazdów szynowych Construction Budowa maszyn machinery Produkcja maszyn Konstrukcje stalowe Ślusarstwo rolniczych 20

21 Kroki milowe w technologii spawania Odnosimy sukcesy ponieważ... jako lider w technologii spawania, stale poszukujemy innowacji 21

22 KROKI MILOWE W TECHNOLOGII SPAWANIA Contec DeltaSpot CMT LaserHybrid 22 Technologia inwertorowa Cyfrowa Rewolucja

23 HISTORIA INNOWACJI FRONIUSA Schweißboy Technologia inwertorowa Metoda T.I.M.E. Kontrola procesu Pierwszy transformator spawalniczy z magnetyczną regulacją dławika TransArc 500: pierwsze inwertorowe źródło spawania Wprowadzenie rewolucyjnej, wysokowydajnej metody spawania MagicWave 2000: Pierwsze zastosowanie kontroli procesu spawania 23

24 HISTORIA INNOWACJI FRONIUSA TransPocket 1400 Cyfrowa Rewolucja LaserHybrid MagicWave 1700/2200 TransTig W tym czasie najlżejsze (4,2 kg), przenośne urządzenie spawalnicze do metody MMA na świecie Po raz pierwszy osiągnięto 100% powtarzalność wyników dzięki sterowanym cyfrowo urządzeniom TransSynergic & TransPuls Synergic Pierwszy, w pełni dostosowany do pracy w przemyśle, hybrydowy laserowy system spawalniczy, osiągający prędkości spawania do 9m/min Wyższa średnia gęstość mocy, mniejszy hałas, stabilniejszy łuk spawalniczy i najłatwiejsza obsługa 24

25 HISTORIA INNOWACJI FRONIUSA TimeTwin Digital System ETR CMT DeltaSpot Innowacyjny system spawalniczy umożliwiający osiągniecie najwyższej wydajności w spawaniu zautomatyzowanym Umożliwiający nieskończoną ilość obrotów uchwytu, system ETR zrewolucjonizował napawanie elementów zaworów w metodzie TIG z gorącym drutem Cold Metal Transfer Wciąż młoda, choć już legendarna, niskoenergetyczna technologia spawania GMA umożliwiająca np. łączenie stali z aluminium Innowacyjny system zgrzewania oporowego z zastosowaniem taśmy miedzianej 100% powtarzalność wyników. 25

26 HISTORIA INNOWACJI FRONIUSA Contec Virtual Welding 2009 Najnowocześniejsze końcówki prądowe na świecie, zapewniające stały kontakt końcówki z drutem jakość osiąga jeszcze wyższy poziom 2010 Szkolenia spawalnicze na realistycznym, nowoczesnym symulatorze spawania Virtual Welding 26

27 Technologie, produkty i usługi Odnosimy sukcesy, ponieważ opracowujemy technologie, które wyznaczają standardy 27

28 SPAWANIE MIG/MAG Nieskończone możliwości dzięki zastosowaniu Cyfrowej Rewolucji / Cyfrowa Rewolucja / w pełni cyfrowe / sterowane mikroprocesorem / 100 % powtarzalność wyników / perfekcyjna charakterystyka procesu / wybór metody spawania / idealne rozwiązanie do niemal każdej aplikacji 28

29 CMT - COLD METAL TRANSFER Metoda niskoenergetyczna, która uczyniła niemożliwe połączenia możliwymi / Cold Metal Transfer / posuw drutu jest integralną częścią procesu spawania / kontrolowany, bardzo mały wpływ ciepła / bardzo stabilny łuk spawalniczy / możliwość łączenia stali z aluminium / spawanie blach o grubości od 0,3 mm / wysoka ekonomia procesu wyższe prędkości spawania i możliwość stosowania większych szczelin 29

30 WYSOKO WYDAJNE SYSTEMY SPAWANIA Najwyższa wydajność spawania i prędkości spawania / CMT Twin, Time, TimeTwin, LaserHybrid / najlepsza, powtarzalna jakość spawania / wysokie prędkości spawania skracają czas produkcji / zwiększona produktywność = zmniejszenie kosztów produkcji 30

31 SYSTEMY TIG Najwyższa jakość i precyzja spawania / Technologia Active Wave / minimalny stopień hałasu / w pełni cyfrowe sterowanie / stabilny łuk spawalniczy / perfekcyjne zajarzanie łuku / łatwe w obsłudze / solidna, wytrzymała konstrukcja / automatyczne formowanie końcówki elektrody wolframowej / zmniejszenie kosztów poprzez wysoką wydajność i zmniejszenie napięcia jałowego na urządzeniu 31

32 SYSTEMY PLAZMOWE Najwyższa jakość spoin w spawaniu ręcznym i automatycznym / łuk jest zwężany dyszą plazmową / mikroplazma, soft-plasma i spawanie plazmowe z oczkiem / nie ma konieczności przygotowania złącza / wysoka ekonomia procesu zmniejszenie ilości materiału dodatkowego (do 30%) i doskonała żywotność części zużywających się przy soft-plasma 32

33 SPAWANIE MMA Idealna linia synergiczna dla każdej elektrody / Resonant Intelligence / stabilny łuk spawalniczy / perfekcyjne właściwości spoiny nawet przy stosowaniu długich przewodów spawalniczych / wysoki stopień mobilności / solidna konstrukcja / łatwość użycia / opcja spawania metodą TIG

34 ZGRZEWANIE OPOROWE PUNKTOWE Stała jakość, punkt po punkcie / DeltaSpot / zastosowanie taśmy miedzianej / 100% powtarzalność wyników / brak odprysków / wysokie bezpieczeństwo procesu / kontrola nad wprowadzanym ciepłem 34

35 AUTOMATYZACJA Mechanizacja i automatyzacja procesu spawalniczego / od uniwersalnych systemów spawalniczych do w pełni zautomatyzowanych procesów / systemy modułowe i indywidualne konstrukcje systemów / produkty gotowe do użycia / optymalne wyniki spawania / zwiększenie ekonomii procesu 35

36 AKCESORIA SPAWALNICZE Perfekcyjne spawanie z perfekcyjnymi akcesoriami / specjalnie zaprojektowane akcesoria spawalnicze stanowią naturalne uzupełnienie oferty Froniusa / od odzieży roboczej do stołów spawalniczych wszystko w jednym miejscu / zwiększenie bezpieczeństwa i komfortu pracy 36

37 IEC

38 EN

39 Odnosimy sukcesy, ponieważ tworzymy, a niekiedy wręcz wyprzedzamy standardy Urządzenia spełniające wymagania normy TP2500 TP3500 TP4000 TP5000 TT1600 TT1700 Transarc 500 Transarc 1000 MW1700 MW TT2000 MW TT2200 MW TT2600 MW TT3000 MW TT2500 MW TT3000digi MW TT4000 MW TT5000 TPS2700 TPS 3200 TPS TS 4000 Time TPS TS 5000 VS 3400 VS 4000 VS

40 TPS CMT i STEEL EDITION nowe możliwości spawania Marek Jaworowski Fronius Polska Sp. Z o.o. TSN Ul. Gustawa Eiffle a Gliwice

41 CMT- innowacyjny proces spawalniczy firmy FRONIUS INTERNATIONAL GmbH CMT Cold Metal Transfer Nowa metoda przejścia kropli metalu w łuku spawalniczym Znacznie mniejsza ilość ciepła w porównaniu z tradycyjnym procesem MIG/MAG Fronius Polska / Marek Jaworowski / TPS Steel Edition / Sekcja Spawalnicza SIMP SUPRA ELCO

42 Konfiguracja CMT Fronius Polska / Marek Jaworowski / TPS Steel Edition /

43 CMT- innowacyjny proces spawalniczy firmy FRONIUS Zasada procesu CMT Ruch wsteczny spoiwa (z jeziorka ciekłego metalu) pomaga w oderwaniu kropli Przejście kropli do jeziorka przy prądzie równym niemal zeru t = 0 ms t = 4.59 ms t = 6.21 ms t = 7.56 ms t = ms t = ms t = ms Fronius Polska / Marek Jaworowski / TPS Steel Edition / Sekcja Spawalnicza SIMP SUPRA ELCO

44 Przykład spawania metodą CMT w osłonie CO2 Fronius Polska / Marek Jaworowski / TPS Steel Edition /

45 Wyniki spawania w osłonie 100% CO 2 Konwencjonalny proces MAG Proces CMT Fronius Polska / Marek Jaworowski / TPS Steel Edition / Sekcja Spawalnicza SIMP SUPRA ELCO

46 Rozwój procesu spawania CMT CMT Twin

47 Proces spawania CMT TWIN Fronius Polska / Marek Jaworowski / TPS Steel Edition /

48 PRZYKŁAD SPAWANIA - PROCES CMT TWIN Proces CMT Twin / Spoina pachwinowa a6 / Grubość materiału 10 mm / Pozycja spawania PB / Prędkość spawania 60 cm/min / Średnica drutu 1,2 mm / DRUT I / Proces: Puls / Vd: 14,5 m/min / DRUT II / Proces: CMT / Vd: 9,5 m/min

49 SPOINA PACHWINOWA 10 mm (PB a5) 49 Fronius International GmbH / Roll out CMT Twin / 2012

50 TPS STEEL EKSPERT W SPAWANIU STALI

51 PANEL UŻYTKOWNIKA ZOPTYMALIZOWANE LINIE SYNERGICZNE

52 TPS STEEL EDITION INTERFEJS UŻYTKOWNIKA

53 PRZEGLĄD ZOPTYMALIZOWANYCH LINII SYNERGICZNYCH Specjalne rozwinięcie linii synergicznych dostępne w jednym źródle spawalniczym / Universal Linie synergiczne aplikacje do spawania konwencjonalnego / Root Linie synergiczne do spawania ściegów graniowych / Dynamic Linie synergiczne do zwiększenia prędkości spawania (głębokie wtopienie) / Magnetic deflection Zoptymalizowany proces spawania dla zewnętrznych pól magnetycznych (arc blow) / PCS - Pulse-Controlled Spray Arc Linie synergiczne, które łączy w sobie zaletę impulsu i łuku standardowego / Seam Tracking Linie synergiczne do śledzenia spoiny w aplikacjach zautomatyzowanych

54 UNIVERSAL SYNERGIC LINE Universal Standard, fillet weld PB / Uniwersalane standardowe i pulsacyjne linie synergiczne / Proste ustawiane parametrów spawania oszczędza czas Universal Puls, fillet weld PB / Prawie bez odprysków mało obróbki po spawaniu / Średnia penetracja / Proste sterowanie łukiem podczas spawania / Typowa dla Froniusa jakość Gaz: 82% Argon / 18% CO 2, drut: ø1.2 mm, grubość: 8mm, vd = 10m/min Universal Standard: I = 331 A, U = 27.3 V Universal Puls: I = 286 A, U = 26.5 V / Przeznaczona dla większości aplikacji spawalniczych

55 UNIVERSAL SYNERGIC LINE Universal Standard, fillet weld PB / CO 2, linie synergiczne standardowe dla drutu Ø 0.8, 1.0, 1.2 i 1.6 mm / Ar 82%/CO 2 18%, linie synergiczne standardowe i pulsacyjne dla drutu Ø 0.8,1.0,1.2,1.6,1.4mm Universal Puls, fillet weld PB / Ar 92%/CO 2 8%, linie synergoczne standardowe i pulsacyjne Ø 0.8,1.0,1.2mm / Ar 96%/O 2 4%, linie synergiczne standardowe i pulsacyjne Ø 0.8,1.0,1.2mm Gaz: 82% Argon / 18% CO 2, drut: ø1.2 mm, grubość : 8 mm, vd = 10m/min Universal Standard: I = 331 A, U = 27.3 V Universal Puls: I = 286 A, U = 26.5 V

56 ROOT SYNERGIC LINE Root, putt weld 3mm PA Root, root pass PF / Standardowe linie synergiczne, zoptymalizowane na 82% Argon/ 18% CO 2 i 100% CO 2 / Dynamiczny efekt łuku zanurzeniowego idealne spawanie ściegu granowego / Najlepsze możliwości mostkowania / Bardzo dobry dla pozycji (PF, PC) Gaz: 82% Argon / 18% CO 2, drut: ø1.2 mm Root butt weld 3mm: gap 1.2 mm, SO = 12mm, vd = 3.4 m/min, I = 150 A, U = 17.5 V Root root pass PF: α =90, gap 1 mm, SO = 16mm, vd = 3.5 m/min, I = 130 A, U = 16.9 V

57 ROOT SYNERGIC LINE Root, putt weld 3mm PA / Standardowe linie synergiczne, zoptymalizowane na CO 2 Ø 0.8, 1.0, 1.2 i 1.6mm / Standardowe linie synergiczne, zoptymalizowane na Ar 82%/ CO 2 18%, Root, root pass PF Ø 0.8, 1.0 i 1.2mm Gas: 82% Argon / 18% CO 2, Drut: ø1.2 mm Root Stumpfnaht 3mm: odstęp 1.2 mm, SO = 12mm, vd = 3.4 m/min, I = 150 A, U = 17.5 V Root Wurzel PF: α =90, odstęp 1 mm, SO = 16mm, vd = 3.5 m/min, I = 130 A, U = 16.9 V

58 DYNAMIC LINIE SYNERGICZNE Standard Dynamic, fillet weld PB / Zoptymalizowane standardowe i pulsacyjne lnie synergiczne / Łuk skoncentrowany na głęboką penetrację / Wysoka prędkość spawania Puls Dynamic, fillet weld PB / Nadaje się do > 8 mm grubości / Zalecany gdy wymagane jest głębokie wtopienie Gaz: 82% Argon / 18% CO 2, drut: ø1.2 mm, grubość 8mm, vd = 12.5m/min Standard Dynamic: I = 345 A, U = 28.2 V Puls Dynamic: I = 313 A, U = 26.5 V

59 DYNAMIC SYNERGIC LINE Standard Dynamic, fillet weld PB / Ar 82%/ CO 2 18%, standardowe i pulsacyjne linie synergiczne dla drutu Ø 0.8,1.0,1.2mm Puls Dynamic, fillet weld PB / TPS 5000 Steel, Ar 82%/ CO 2 18%, linie synergiczne puls dla drutu Ø 1.0, 1.2mm, o bardzo skoncentrowanym łuku. Gaz: 82% Argon / 18% CO 2, drut: ø1.2 mm, grubość 8mm, vd = 12.5m/min Standard Dynamic: I = 345 A, U = 28.2 V Puls Dynamic: I = 313 A, U = 26.5 V

60 MAGNETIC DEFLECTION LINIE SYNERGICZNE / Zoptymalizowane linie synergiczne do spawania prądem pulsującym / Specjalne linie synergiczne do aplikacji zautomatyzowanych o lepszych właściwościach łuku poddanemu zewnętrznemu polu magnetycznemu.

61 MAGNETIC DEFLECTION SYNERGIC LINE / Ar 82%/ CO 2 18%, standardowe i pulsacyjne synergiczne linie dla drutu Ø 1.0, 1.2, 1.6mm / Zmniejszone odchylenie pola elektromagnetycznego na skutek zwiększenia prądu bazy.

62 PCS START I ZAKOŃCZENIE / Początek spawania niskie parametry łuk pulsujący / Narastanie do prądu głównego PCS / Główny prąd dynamicznie regulowany łuk natryskowy / Opadanie do prądu zalewania krateru- PCS / Koniec spawania niskie parametry łuk pulsujący Początek spawania łuk pulsujący Czysty start Zakres - PCS Puls wspomaga łuk natryskowy Koniec spawania łuk pulsujący Czyste zakończenie Podczas narastania wpływ pulsu zmniejsza się Podczas opadania wpływ pulsu-zwiększa się

63 PCS PULSE-CONTROLLED SPRAY / Zoptymalizowane linie synergiczne do spawania puls PCS, fillet weld, double welded PB / Bezpośrednia zmiana ze skoncentrowanego łuku pulsującego do krótkiego łuku natryskowego z wygaszaniem łukiem grubokropelkowym / Głęboka i wąska penetracja / Łuk krótki Gaz: 82% Argon / 18% CO 2, drut: ø1.2 mm, grubość podst. 10 mm / grubość 8 mm PCS fillet weld, double welded: vd = 12.5 m/min, I = 372 A, U = 27.1 V / Zawiera zalety łuku pulsującego i łuku natryskowego w jednej linii synergicznej

64 PCS PULSE-CONTROLLED SPRAY LINIE SYNERGICZNE / Ar 82%/ CO 2 18%, linie synergiczne dla drutu Ø 0.8,1.0,1.2,1.6mm PCS, fillet weld, double welded PB / W zakresie spawania niskimi energiami (małe prądy) spawamy prądem pulsującym. W zakresie wysokich mocy spawamy krótkim łukiem natryskowym. Gaz: 82% Argon / 18% CO 2, drut: ø1.2 mm, base plate 10 mm /web plate 8 mm PCS fillet weld, double welded: vd = 12.5 m/min, I = 372 A, U = 27.1 V

65 CONVENTIONAL SHORT ARC ŁUK ZWARCIOWY A: Faza zwarcia B: Wzrost prądu C: Faza przerwy D: Spadek prądu B A C D A: Styk roztopionej końcówki drutu. Z powodu spadku napięcia powierzchniowego kropla zostaje wciągnięta. B: Z powodu wzrostu prądu, końcówka elektrody jest jeszcze bardziej ściskana (Lorenz Force). C: Wzrastający prąd przerywa zwarcie. Następuje zajarzenie łuku. D: Ze względu na stałą prędkość podawania drutu (m/min ) i mniejszy prąd na końcu drutu formuje się następna kropla i następuje zwarcie ( kropli na sekundę).

66 KONWENCJONALNY ŁUK ZWARCIOWY

67 STEEL ROOT A: Faza zwarcia B: Wzrost prądu C: Przerwa D: Faza wzrostu A B D C A: Styk roztopionej końcówki drutu. Z powodu spadku napięcia powierzchniowego kropla zostaje wciągnięta B: Z powodu wzrostu prądu, końcówka elektrody jest jeszcze bardziej ściskana (Lorenz Force). C: W fazie oderwania prąd jest ograniczany. D: Ze względu na stałą prędkość podawania drutu i wzrost prądu, wzrastają parametry łuku.. Określone ciśnienie wywiera wpływ na jeziorko spawalnicze. W fazie niskiego prądu tworzą się warunki do kolejnego. zwarcia tworzy kolejny spadek do kolejnego zwarcia

68 STEEL ROOT

69 KONWENCJONALNY ŁUK NATRYSKOWY Przejście metalu w łuku bez zwarcia. Oddzielne krople bez kontaktu z drutem i materiałem spawanym.

70 KONWENCJONALNY ŁUK NATRYSKOWY

71 STEEL DYNAMIC SPRAY ARC A: Faza jarzenia B: Zwarcie C: Dynamiczne oderwanie D: Faza jarzenia B A C D W fazie zwarcia następuje wpływ łuku natryskowego W porównaniu z konwencjonalnym łukiem natryskowym używane jest niższe napięcie. Dlatego tworzą się zwarcia Dynamiczny rozpad pojedynczych zwarć wysokie ciśnienie i skoncentrowany łuk..

72 STEEL DYNAMIC SPRAY ARC

73 KONWENCJONALY ŁUK PULSUJĄCY A: Prąd bazy B: Narastanie prądu C: Prąd pulsu D: Prąd transferu kropli C A B D Jedna kropla na jeden impuls. Transfer metalu bez zwarcia. Prąd bazy stabilizuje łuk podgrzewa koniec drutu i jeziorko spawalnicze

74 KONWENCJONALY ŁUK PULSUJĄCY

75 STEEL DYNAMIC ŁUK PULSUJĄCY B A: Prąd bazy B: Prąd pulsu C: Zwarcie D: Dynamiczne przerwanie zwarcia A C D Podczas impulsu odrywająca się kropla zwiera się ze spawanym materiałem Ze względu na zwarcie kropli następuje wzrost ciśnienia w roztopionym materiale Ze względu na dynamiczny wzrost prądu, następuje spadek transferu podczas zwarcia

76 STEEL DYNAMIC ŁUK PULSUJĄCY

77 MOŻLIWOŚCI PANOWANIA NAD ŁUKIEM SPAWALNICZYM TECHNOLOGIA PIN

78 MOŻLIWOŚCI PANOWANIA NAD ŁUKIEM SPAWALNICZYM TECHNOLOGIA PIN

79 PRZYKŁADY MOŻLIWOŚCI POŁĄCZEŃ ELASTOMERÓW, TEKSTYLIÓW, MAS Z METALAMI

80 PRZYKŁADY MOŻLIWOŚCI POŁĄCZEŃ ELASTOMERÓW, TEKSTYLIÓW, MAS Z METALAMI

81 Przykład możliwości panowania nad przenoszeniem materiału CMT Pin - wielkie małe kulki mm Sekcja Spawalnicza SIMP SUPRA ELCO
