1 / Perfect Welding / Solar Energy / Perfect Charging DeltaSpot Najwyższa jakość punkt za punktem

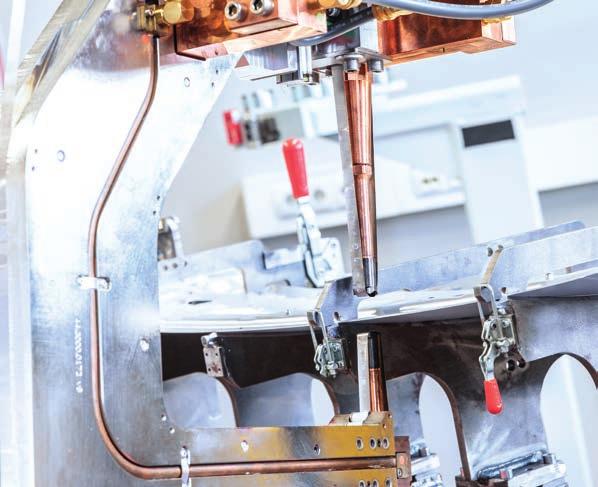

2 7000 zgrzein punktowych. Niezmienna jakość. Bez frezowania osłon. W przemyśle motoryzacyjnym, lotniczym czy kosmicznym DeltaSpot zapewnia perfekcyjne rezultaty spawania, punkt za punktem. Ciągła, przebiegająca dookoła taśma do zgrzewania zapewnia zalety w zakresie energooszczędności i ciepła oddawanego w szczególności przy zastosowaniach z aluminium. Nie jest wymagane frezowanie elektrod. A jakie jest Twoje wyzwanie w spawalnictwie? Let s get connected.

3 Zalety systemu DeltaSpot 00% powtarzalności rezultatów spawania / Nowa powierzchnia styku dla każdej zgrzeiny punktowej / punktów bez przerw / Brak powstawania stopów powłok powierzchniowych lub materiału podstawowego na elektrodzie / Brak bezpośredniego styku elektrody z elementem zgrzewanym Mniej dodatkowej pracy dzięki perfekcyjnej jakości powierzchni / Brak odprysków spawalniczych / Niewielkie zniekształcenie powierzchni i minimalny nacisk elektrody Oszczędność energii / Opór elektryczny taśm procesowych zapewnia większą ilość ciepła przy rowku, co pozwala na zmniejszenie wymaganego prądu spawania / Potencjał oszczędności energii przede wszystkim przy zastosowaniach z aluminium Elastyczność podczas spawania blach o różnej grubości i różnych materiałów / Dzięki różnym taśmom do zgrzewania po każdej stronie możliwe jest proste zgrzewanie połączeń 3 blach o różnych grubościach materiałów

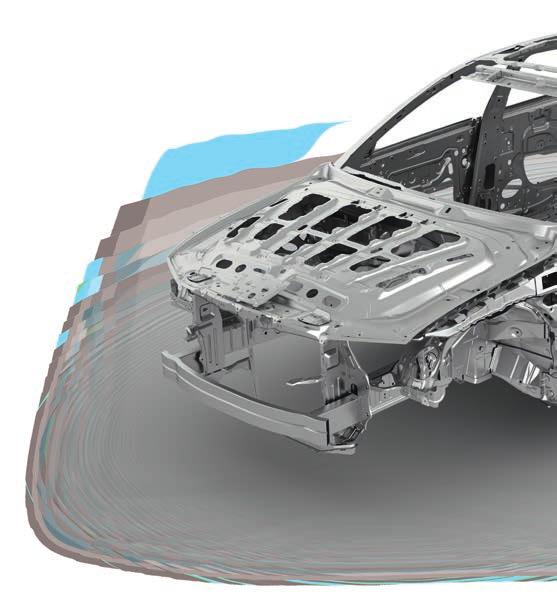

4 Zastosowanie: karoseria Maska silnika, bagażnik Przebiegające dookoła taśmy do zgrzewania w systemie DeltaSpot zapewniają dużą stabilność procesu i minimalną ilość odprysków na powierzchni. Poza łączeniem elementów aluminiowych zalety procesu można wykorzystać również przy wyzywających połączeniach blach stalowych, np. w widocznych miejscach, w przypadku powlekanych blach o zwiększonej wytrzymałości lub klejenia. 2-warstwowe połączenie aluminium Materiał: EN AW Elementy konstrukcyjne 3-warstwowe połączenie aluminium Materiał: EN AW 604, EN AW 606 Połączenia stali i aluminium Materiał: EN AW 604, EN AW 606

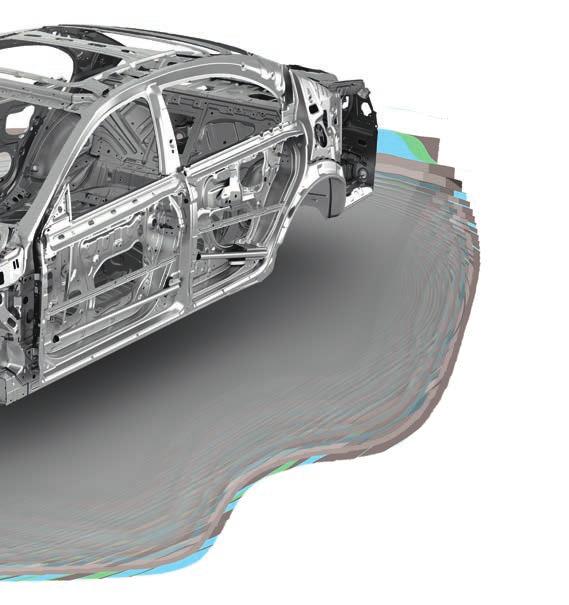

5 5 Przedni pałąk 2-warstwowe połączenie aluminium Materiał: EN AW 606,3 mm 2 Drzwi warstwowe połączenie aluminium Materiał: AlMg4.5Mn,5 mm Odlew ciśnieniowy AlMg5Si2Mn 3 mm 4 Korytka akumulatorów Klejenie i spawanie punktowe 2- lub 3-warstwowe połączenia aluminium Materiał: EN AW 6XXX Profile z odlewu ciągłego 2-warstwowe połączenie aluminium Materiał: EN AW 582 Klej: Betamate 630

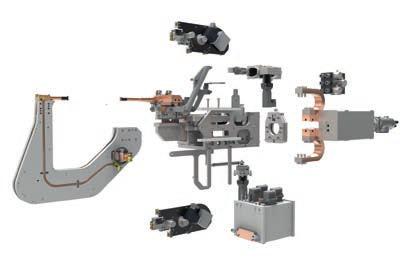

6 Łatwa obsługa i konfigurowanie parametrów Inteligentne oprogramowanie obsługowe umożliwia połączenie wszystkich stosowanych kleszczy w sieć na potrzeby monitorowania i dokumentacji. Graficzny, intuicyjny interfejs użytkownika umożliwia ponadto bardzo łatwą obsługę. Prosty i intuicyjny interfejs użytkownika Zalety / Graficzny interfejs konfiguracji parametrów / Możliwość obsługi wszystkich kleszczy z poziomu dowolnego komputera ze złączem sieciowym / Zarządzanie użytkownikami i uprawnieniami / Dziennik umożliwiający śledzenie zmian (parametrów, konfiguracji systemu, statusu) / Automatyczne dopasowywanie prądu do bieżącej liczby punktów (funkcja Stepper) / Automatyczne tworzenie kopii zapasowej danych spawalniczych / Monitorowanie grubości blachy w celu zapobiegania błędom / Monitorowanie wartości rzeczywistych i ograniczeń z opcją eksportu do formatu CSV Wszystkie istotne parametry spawania na pierwszy rzut oka Prosty montaż kleszczy Kleszcze przekonują do siebie prostą budową i możliwością łatwego serwisowania. Dzięki temu znacznie zmniejszają się koszty magazynowania i serwisowania. Jednostka taśmy 2 Napęd główny 3 Ramię kleszczy 4 Transformator MFDC 5 Skrzynka elektryczna 6 Czujnik wody 7 Regulacja uchwytu spawalniczego

7 Warianty kleszczy Kleszcze C Kleszcze X C350 C600 e 320 mm l 350 mm 600 mm c Q ramię 5 mm 4 l/min m 63 kg 78 kg F min F max 500 N 8000 N X450 X600 e 35 mm 60 mm e 2 60 mm 85 mm l 450 mm 600 mm c 75 mm Q ramię 4 l/min m 66 kg 72 kg F min 500 N F max 6000 N 5000 N kleszcze po lewej stronie kleszcze po prawej stronie specjalnie dopasowana geometria kleszczy System stacjonarny / Dane w systemie metrycznym i angloamerykańskim

8 Dane techniczne *Czas spawania w ms / Perfect Welding / Solar Energy / Perfect Charging zalecane do zastosowań do stali TRZY JEDNOSTKI BIZNESOWE, JEDNA PASJA. TECHNOLOGIA, KTÓRA USTANAWIA STANDARDY. To co w roku 945 rozpoczęło się jako jednoosobowa działalność, jest dzisiaj przedsiębiorstwem, które ustanawia nowe standardy technologiczne w dziedzinach spawalnictwa, fotowoltaiki i ładowania akumulatorów. Na całym świecie zatrudniamy blisko 4550 pracowników, a o naszej innowacyjności niech świadczy to, że jesteśmy w posiadaniu 24 patentów. Zrównoważony rozwój oznacza dla nas, że kwestie ochrony środowiska i sprawy socjalne traktujemy na równi z wskaźnikami ekonomicznymi. Nasza dewiza jest od zawsze ta sama: chcemy być liderem innowacyjności. Dalsze informacje na temat wszystkich produktów firmy Fronius oraz naszych partnerów handlowych i przedstawicieli można uzyskać na stronie internetowej zalecane do zastosowań do aluminium Wydajność przy cyklu pracy 20% 30 kva 250 kva Napięcie pierwotne dla......zasilania mocy spawania (system TT lub TN)...sterownika Częstotliwość sieci Zabezpieczenia dla......zasilania mocy spawania...sterownika Przekrój kabla pierwotnego dla......zasilania mocy spawania (trójfazowe)...sterownika (jednofazowe) Częstotliwość robocza (MFDC) Napięcie trybu pracy jałowej obwodu wtórnego Prąd ciągły Maks. prąd spawania*... w jednym cyklu pracy Wydajność spawania blachy stalowej Wydajność spawania aluminium Maks. możliwa średnica jądra zgrzeiny (w trybie procesu DeltaSpot) Maks. siła docisku elektrody Maks. droga elektrody Efektywny odstęp Chłodzenie Przyłącze we/wy Min. przepływ wody 0 A 6 A 3 x 400 V (-20%) do 480 V (+0%) 5 V (-0%) i 230 V (+4%) 50/60 Hz 220 A 6 A 35 mm 2 95 mm 2 2,5 mm 2 2,5 mm Hz 9,5 V 6,5 ka 20 ka 0% 4 mm + 4 mm 8,5 mm 8 kn 5 mm M22 x,5 ze stożkiem uszczelniającym 60 6 l/min (ciśnienie różnicowe 2 bary) 000 Hz 4 V 9,5 ka 40 ka 0% 4 mm + 4 mm 4 mm + 4 mm 8,5 mm v09 July 208 PL Tekst i rysunki zgodne ze stanem technicznym w czasie przekazania do druku. Zmiany zastrzeżone. Wszystkie dane pomimo starannego opracowania są bez gwarancji i są wyłączone od odpowiedzialności. Prawo autorskie 20 Fronius. Wszelkie prawa zastrzeżone. Fronius Polska Sp. z o.o. ul. Gustawa Eiffel a Gliwice Polska Telefon Fax sales.poland@fronius.com Fronius International GmbH Froniusplatz 4600 Wels Austria Telefon Fax sales@fronius.com aw9 PL v0 Nov 208
