Elektromechaniczny czujnik niskiego poziomu wody WMS WP 6

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Elektromechaniczny czujnik niskiego poziomu wody WMS WP 6"

Transkrypt

1 Elektromechaniczny czujnik niskiego poziomu wody WMS WP 6 Instrukcja montażu i użytkowania Instrukcja obowiązuje dla poniższych produktów: Art.-Nr , AFRISO Sp. z o.o. Szałsza, ul. Kościelna 7, Czekanów tel ; fax ;

2 Spis treści 1. Objaśnienia do instrukcji montażu i użytkowania Znaki ostrzegawcze Wyjaśnienie znaczenia symboli Bezpieczeństwo Przeznaczenie urządzenia Ograniczenie stosowania Kontrola jakości Uprawnieni do obsługi Modyfikacje produktu Używanie części zamiennych i wyposażenia dodatkowego Odpowiedzialność Opis urządzenia Budowa Opis działania Dane techniczne Transport oraz przechowywanie Montaż i uruchomienie Połączenia elektryczne Uruchomienie urządzenia Kontrola poprawności działania Konserwacja Wyłączenie z eksploatacji, złomowanie Części zamienne, wyposażenie dodatkowe Gwarancja Prawa autorskie Satysfakcja klienta Dopuszczenia i certyfikaty Załączniki

3 1. Objaśnienia do instrukcji montażu i użytkowania Instrukcja montażu i użytkowania jest ważnym elementem dostawy. Dlatego zalecamy: Przeczytać instrukcję montażu i użytkowania przed instalacją urządzenia. Przechowywać instrukcję montażu i użytkowania przez cały czas eksploatacji urządzenia. Przekazać instrukcję montażu i użytkowania każdemu następnemu posiadaczowi lub użytkownikowi urządzenia Znaki ostrzegawcze ZAGROŻENIE Określa rodzaj i źródło zagrożenia. Opisuje co zrobić, by uniknąć zagrożenia. Zagrożenia mają 3 poziomy: Zagrożenie NIEBEZPIECZEŃSTWO Znaczenie Bezpośrednie niebezpieczeństwo! Nieprzestrzeganie grozi śmiercią lub poważnym uszkodzeniem ciała. OSTRZEŻENIE Możliwe niebezpieczeństwo! Nieprzestrzeganie może spowodować śmierć lub poważne uszkodzenia ciała. UWAGA Niebezpieczna sytuacja! Nieprzestrzeganie może spowodować lekkie lub średnie uszkodzenie ciała albo szkody materialne Wyjaśnienie znaczenia symboli Symbol Znaczenie Wymagana kontrola wykonanych czynności Zalecenie producenta 1. Działanie w kilku krokach Wynik działania Wyliczanie 3

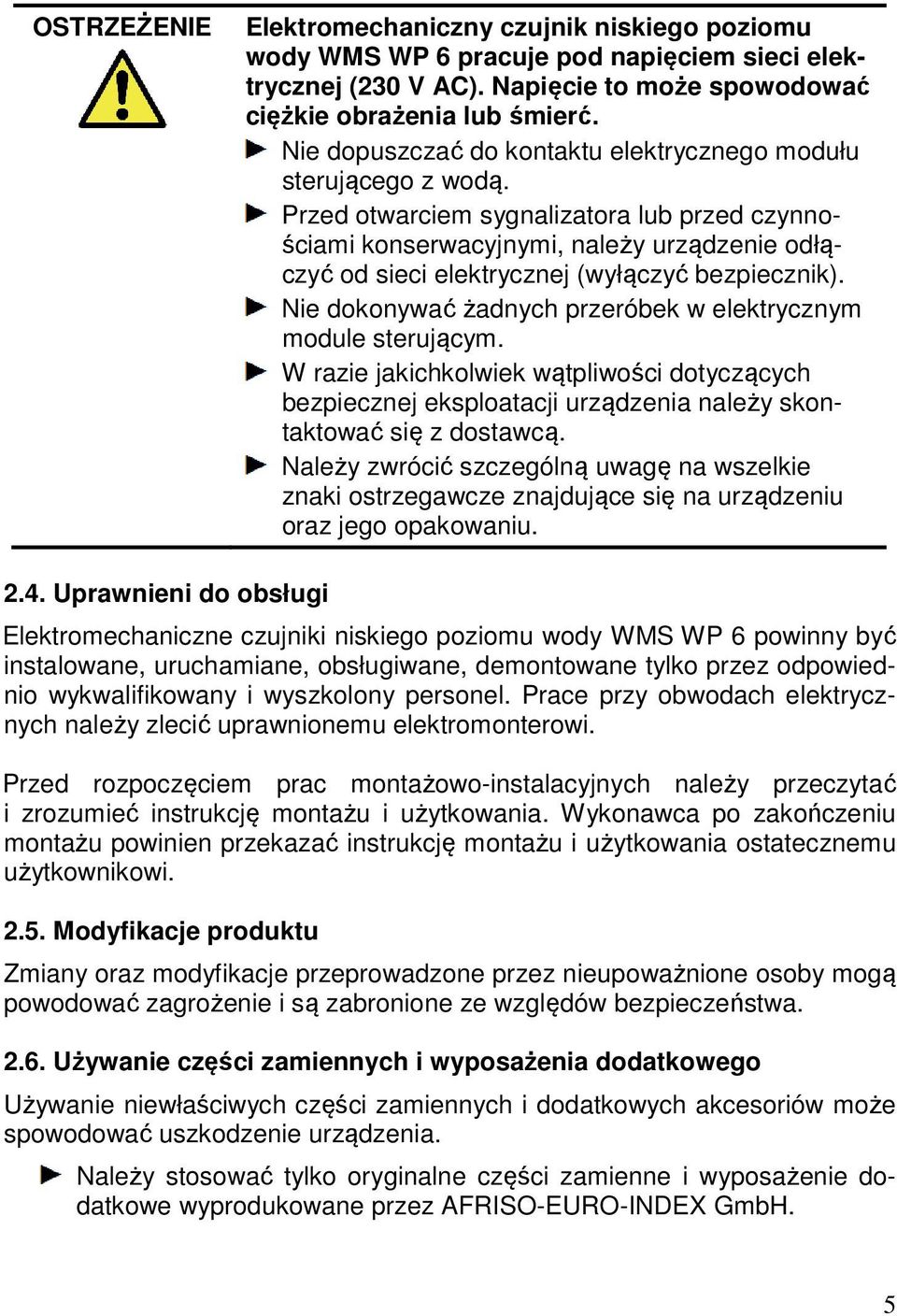

4 2. Bezpieczeństwo 2.1. Przeznaczenie urządzenia Elektromechaniczny czujnik niskiego poziomu wody WMS WP 6 przeznaczony jest wyłącznie do zabezpieczania kotłów pracujących w instalacjach grzewczych zgodnych z PN-EN przed przegrzaniem, na skutek nadmiernego obniżenia poziomu wody w instalacji. Zgodnie z normą PN-EN instalacje grzewcze o mocy powyżej 300 kw muszą być obowiązkowo wyposażone w czujniki niskiego poziomu wody. Montaż czujników niskiego poziomu wody zalecany jest we wszystkich instalacjach grzewczych. Norma PN-EN nakłada także obowiązek montażu zabezpieczenia przed niskim poziomem wody w instalacjach w których źródło ciepła jest zlokalizowane wyżej niż większość grzejników Ograniczenie stosowania Elektromechanicznego czujnika niskiego poziomu wody WMS WP 6 nie wolno stosować z wysokociśnieniowymi kotłami parowymi i wysokociśnieniowymi zasobnikami ciepłej wody użytkowej. Elektromechanicznych czujników niskiego poziomu wody nie można stosować w strefach zagrożenia wybuchem (Ex). Każde inne zastosowanie niż wskazane w rozdziale 2.1. jest zabronione Kontrola jakości Konstrukcja elektromechanicznego czujnika niskiego poziomu wody WMS WP 6 odpowiada obecnemu stanowi techniki i normom technicznym dotyczącym bezpieczeństwa. Każdy czujnik sprawdzany jest przed wysyłką pod względem poprawności działania i bezpieczeństwa. Należy używać elektromechanicznych czujników niskiego poziomu wody WP 6 jedynie w stanie technicznym nie budzącym zastrzeżeń. Należy przeczytać i zrozumieć instrukcję montażu i użytkowania, jak również stosować się do odpowiednich przepisów bezpieczeństwa. 4

5 OSTRZEŻENIE Elektromechaniczny czujnik niskiego poziomu wody WMS WP 6 pracuje pod napięciem sieci elektrycznej (230 V AC). Napięcie to może spowodować ciężkie obrażenia lub śmierć. Nie dopuszczać do kontaktu elektrycznego modułu sterującego z wodą. Przed otwarciem sygnalizatora lub przed czynnościami konserwacyjnymi, należy urządzenie odłączyć od sieci elektrycznej (wyłączyć bezpiecznik). Nie dokonywać żadnych przeróbek w elektrycznym module sterującym. W razie jakichkolwiek wątpliwości dotyczących bezpiecznej eksploatacji urządzenia należy skontaktować się z dostawcą. Należy zwrócić szczególną uwagę na wszelkie znaki ostrzegawcze znajdujące się na urządzeniu oraz jego opakowaniu Uprawnieni do obsługi Elektromechaniczne czujniki niskiego poziomu wody WMS WP 6 powinny być instalowane, uruchamiane, obsługiwane, demontowane tylko przez odpowiednio wykwalifikowany i wyszkolony personel. Prace przy obwodach elektrycznych należy zlecić uprawnionemu elektromonterowi. Przed rozpoczęciem prac montażowo-instalacyjnych należy przeczytać i zrozumieć instrukcję montażu i użytkowania. Wykonawca po zakończeniu montażu powinien przekazać instrukcję montażu i użytkowania ostatecznemu użytkownikowi Modyfikacje produktu Zmiany oraz modyfikacje przeprowadzone przez nieupoważnione osoby mogą powodować zagrożenie i są zabronione ze względów bezpieczeństwa Używanie części zamiennych i wyposażenia dodatkowego Używanie niewłaściwych części zamiennych i dodatkowych akcesoriów może spowodować uszkodzenie urządzenia. Należy stosować tylko oryginalne części zamienne i wyposażenie dodatkowe wyprodukowane przez AFRISO-EURO-INDEX GmbH. 5

6 2.7. Odpowiedzialność Producent nie ponosi odpowiedzialności za bezpośrednie uszkodzenia lub ich konsekwencje wynikające z niedokładnego przeczytania bądź niezrozumienia instrukcji montażu i użytkowania, wskazówek i zaleceń. Producent oraz firma sprzedająca urządzenie nie odpowiadają za uszkodzenia i koszty poniesione przez użytkownika lub osoby trzecie korzystające z urządzenia, powstałe w wyniku użycia niezgodnego z przeznaczeniem wskazanym w rozdziale 2.1. instrukcji montażu i użytkowania, niewłaściwego lub wadliwego podłączenia lub konserwacji i obsługi niezgodnej z zaleceniami producenta. AFRISO Sp. z o.o. dokłada wszelkich starań aby materiały informacyjne nie zawierały błędów. W przypadku stwierdzenia błędów lub nieścisłości w poniższej instrukcji montażu i użytkowania prosimy o kontakt: tel Opis urządzenia 3.1. Budowa 1 Tabliczka znamionowa 2 Przycisk odblokowania (tylko w Art.-Nr ) 3 Pływak 4 Spust zanieczyszczeń 5 Dźwignia kontrolna 6 Elektryczny moduł sterujący 7 Śruba odpowietrzająca 8 Poziom zadziałania (przełączania) 88 mm 9 Korpus 10 Króćce przyłączeniowe do spawania 6 Rys. 1. Budowa czujnika niskiego poziomu wody WMS WP 6

7 Urządzenie zbudowane jest z mosiężnego korpusu, stalowych przyłączy do spawania do przyłączenia go do instalacji, pływaka wykonanego z tworzywa sztucznego oraz sterującego modułu elektrycznego. Moduł sterujący wyposażony jest w dźwignię kontrolną do przeprowadzania kontroli poprawności pracy oraz w przycisk odblokowania. Jest on zamontowany we wszystkich modelach elektromechanicznych czujników niskiego poziomu wody, jednak funkcjonuje on (jest elektrycznie podłączony) tylko w WMS WP6 z blokadą (Art.-Nr ). Elektromechaniczny czujnik niskiego poziomu wody wyposażony jest fabrycznie w 4-żyłowy przewód elektryczny o długości 1,8 m o podwyższonej odporności na temperaturę Opis działania Urządzenie wyposażone jest w ruchomy pływak. W wypadku zbyt niskiego poziomu wody w instalacji, pływak opada w dół i uruchamia przełącznik, który powoduje wyłączenie palnika, chroniąc w ten sposób kocioł przed przegrzaniem. Układ blokady zapobiega ponownemu samoczynnemu włączeniu palnika, przed usunięciem przyczyny zadziałania czujnika. Ponowne uruchomienie palnika możliwe jest po naciśnięciu przycisku odblokowania. Naciśnięcie dźwigni kontrolnej powoduje przesunięcie pływaka w dół i symulację stanu alarmowego. Pozwala to na kontrolę poprawności pracy urządzenia bez obniżania poziomu wody. Jeżeli planowane jest odblokowywanie urządzenia zdalnie, z szafy sterującej, należy zastosować czujnik WMS WP 6 w wersji bez blokady (Art.-Nr ). WMS WP 6 jest urządzeniem kontrolującym poziom wody w instalacji grzewczej w sposób ciągły. 7

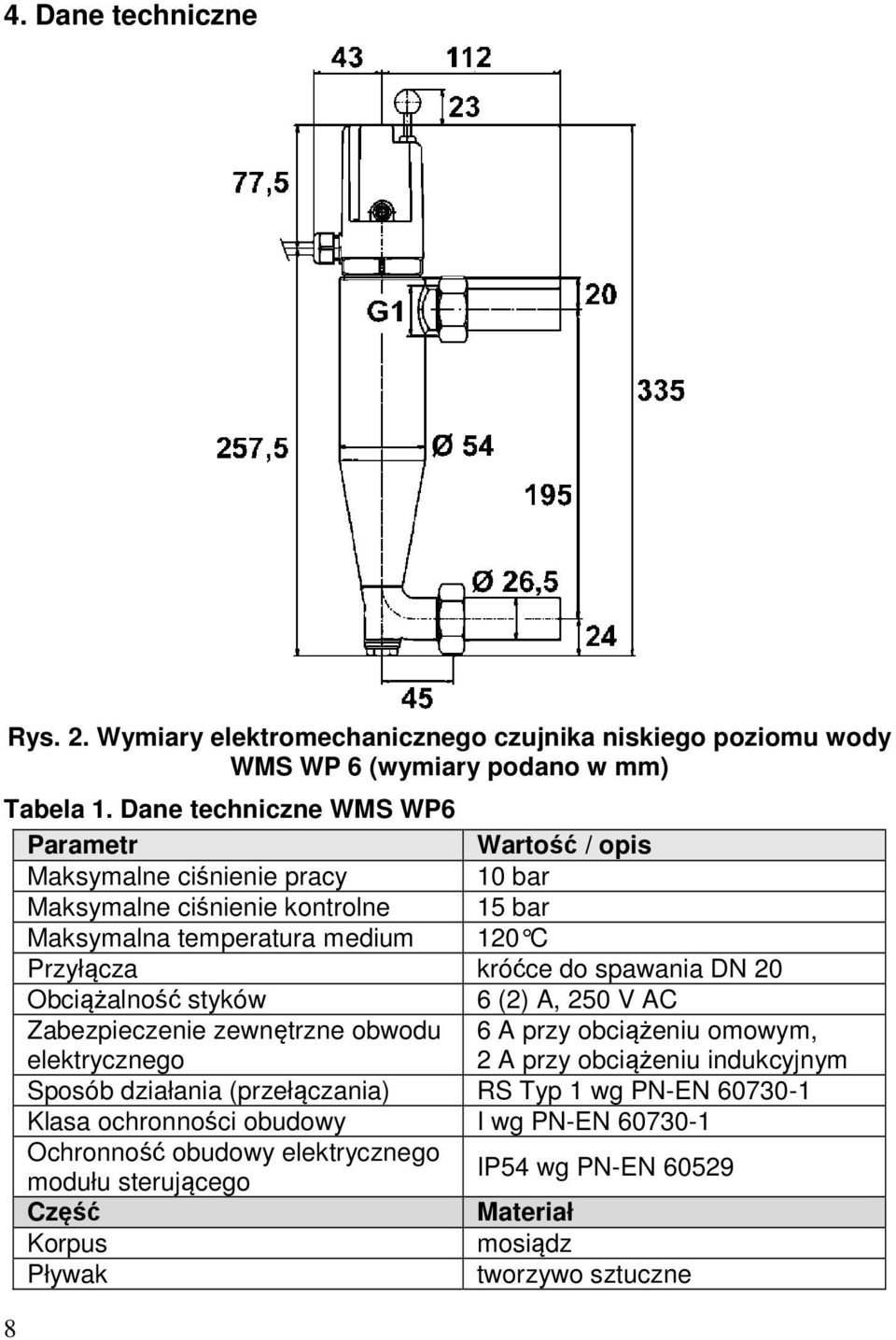

8 4. Dane techniczne Rys. 2. Wymiary elektromechanicznego czujnika niskiego poziomu wody WMS WP 6 (wymiary podano w mm) Tabela 1. Dane techniczne WMS WP6 Parametr Wartość / opis Maksymalne ciśnienie pracy 10 bar Maksymalne ciśnienie kontrolne 15 bar Maksymalna temperatura medium 120 C Przyłącza króćce do spawania DN 20 Obciążalność styków 6 (2) A, 250 V AC Zabezpieczenie zewnętrzne obwodu elektrycznego 6 A przy obciążeniu omowym, 2 A przy obciążeniu indukcyjnym Sposób działania (przełączania) RS Typ 1 wg PN-EN Klasa ochronności obudowy I wg PN-EN Ochronność obudowy elektrycznego modułu sterującego IP54 wg PN-EN Część Materiał Korpus mosiądz Pływak tworzywo sztuczne 8

9 5. Transport oraz przechowywanie UWAGA Możliwość uszkodzenia urządzenia podczas niewłaściwego transportu. Transportować w opakowaniu chroniącym przed uderzeniami. Nie rzucać urządzeniem. Transportować w dopuszczalnym zakresie temperatur. Chronić przed wilgocią, brudem oraz kurzem. UWAGA Możliwość uszkodzenia urządzenia podczas niewłaściwego przechowywania Przechowywać w opakowaniu chroniącym przed uderzeniami. Magazynować urządzenie w suchym i czystym pomieszczeniu. Przechowywać w dopuszczalnym zakresie temperatur. Chronić przed wilgocią, brudem oraz kurzem. 6. Montaż i uruchomienie 1 Zasilanie instalacji 2 Powrót Rys. 3. Montaż czujnika niskiego poziomu wody WMS WP 6 9

10 Zamontować elektromechaniczny czujnik niskiego poziomu wody WMS WP 6 pionowo, elektrycznym modułem sterującym do góry, zgodnie z rys. 3 str. 9, równolegle do przewodu zasilającego instalację. Pompa nie może wywierać bezpośredniego wpływu na pływak czujnika WMS WP 6 (np. poprzez wytwarzanie bezpośredniego silnego ciśnienia lub podciśnienia, patrz rys. 3 str. 9). Pompa musi być zainstalowana na głównym rurociągu zasilającym. WMS WP 6 zamontować w obiegu źródła ciepła, przed zaworem mieszającym oraz inną armaturą regulacyjną lub odcinającą. Poziom zadziałania (rys. 1, str. 6, poz. 8) powinien się znajdować około 100 mm powyżej najwyższej części płaszcza wodnego kotła. Nie wolno stosować zaworów, ani innych urządzeń odcinających, które mogłyby zakłócić lub uniemożliwić działanie czujnika WMS WP 6. UWAGA Możliwość uszkodzenia urządzenia podczas spawania Nie wolno spawać króćców przyłączeniowych z zamontowanym elektromechanicznym czujnikiem niskiego poziomu wody WMS WP 6. W celu przyspawania, należy odłączyć króćce od czujnika. Czujnik przykręcić do króćców dopiero po ich przyspawaniu i schłodzeniu Połączenia elektryczne Przed rozpoczęciem prac należy upewnić się, czy zasilanie czujnika zostało odłączone i zabezpieczone przed przypadkowym załączeniem. UWAGA Elektromechaniczny czujnik niskiego poziomu wody WMS WP 6 pracuje pod napięciem sieci (230 V AC). Napięcie to może spowodować ciężkie obrażenia lub śmierć. Jeżeli przewody elektryczne są uszkodzone, bezwzględnie nie wolno używać takiego urządzenia. Uszkodzony przewód elektryczny musi zostać wymieniony na nowy o takich samych parametrach. 10

11 Rys. 4. Połączenia elektryczne WMS WP 6 z blokadą (Art.-Nr ) 1 Załącz/wyłącz 2 Sygnalizacja wizualna 3 Układ blokady do samodzielnego wykonania przez użytkownika 4 Odblokowanie 5 Stycznik palnika Rys. 5. Połączenia elektryczne WMS WP 6 bez blokady (Art.-Nr ) 11

12 WMS WP 6 wyposażony jest w przełącznik elektryczny z podwójnym stykiem. W stanie normalnej pracy zwarty jest styk zasilający palnik, a rozwarty styk zasilający alarm. W stanie alarmu (wykrycia niskiego poziomu wody w instalacji) następuje przełączenie. Styk zasilający palnik zostaje rozwarty, a styk zasilający alarm zostaje zwarty. Powoduje to wyłączenie palnika i załączenie alarmu. Zewnętrzne urządzenie alarmowe nie jest elementem podstawowej dostawy. Urządzenie wyposażono w fabryczny 4-żyłowy przewód przyłączeniowy o podwyższonej odporności na temperaturę o długości 1,8 m. Podłączony jest on do elektrycznego modułu sterującego. Montując urządzenie WMS WP 6 z blokadą (Art.-Nr ) należy zewnętrzne połączenia elektryczne wykonać z użyciem puszki elektrycznej połączeniowej, zgodnie z rys. 4, str. 10. Puszka połączeniowa nie wchodzi w zakres podstawowej dostawy. Podczas montażu WMS WP 6 bez blokady (Art.-Nr ) należy wykonać samodzielnie układ blokady wraz z przyciskiem odblokowania zgodnie z rys. 5, str Uruchomienie urządzenia 12 Zweryfikować poprawność montażu elektromechanicznego czujnika niskiego poziomu wody zgodnie z rozdziałem 6 str. 9. Po napełnieniu i odpowietrzeniu instalacji grzewczej nacisnąć przycisk odblokowania (patrz rys. nr 1 str. 7). W razie potrzeby istnieje możliwość odpowietrzenia elektromechanicznego czujnika niskiego poziomu wody WMS WP 6 za pomocą śruby odpowietrzającej znajdującej się na korpusie urządzenia (patrz rys. nr 1 str. 6, element 7) Kontrola poprawności działania Kontrolę poprawności działania można wykonać bez obniżania poziomu wody w instalacji grzewczej. 1. Nacisnąć w dół dźwignię kontrolną i obniżyć tym samym położenie pływaka wewnątrz korpusu poniżej poziomu zadziałania (patrz rys. nr 1 str. 6, element nr 5 i 8). Palnik zostaje wyłączony. Opcjonalny zewnętrzny alarm akustyczny zostaje uruchomiony. 2. Uruchomić ponownie palnik poprzez naciśnięcie przycisku odblokowania (patrz rys. nr 1 str. 6, element nr 2). Palnik zostaje włączony. Opcjonalny zewnętrzny alarm akustyczny zostaje wyłączony.

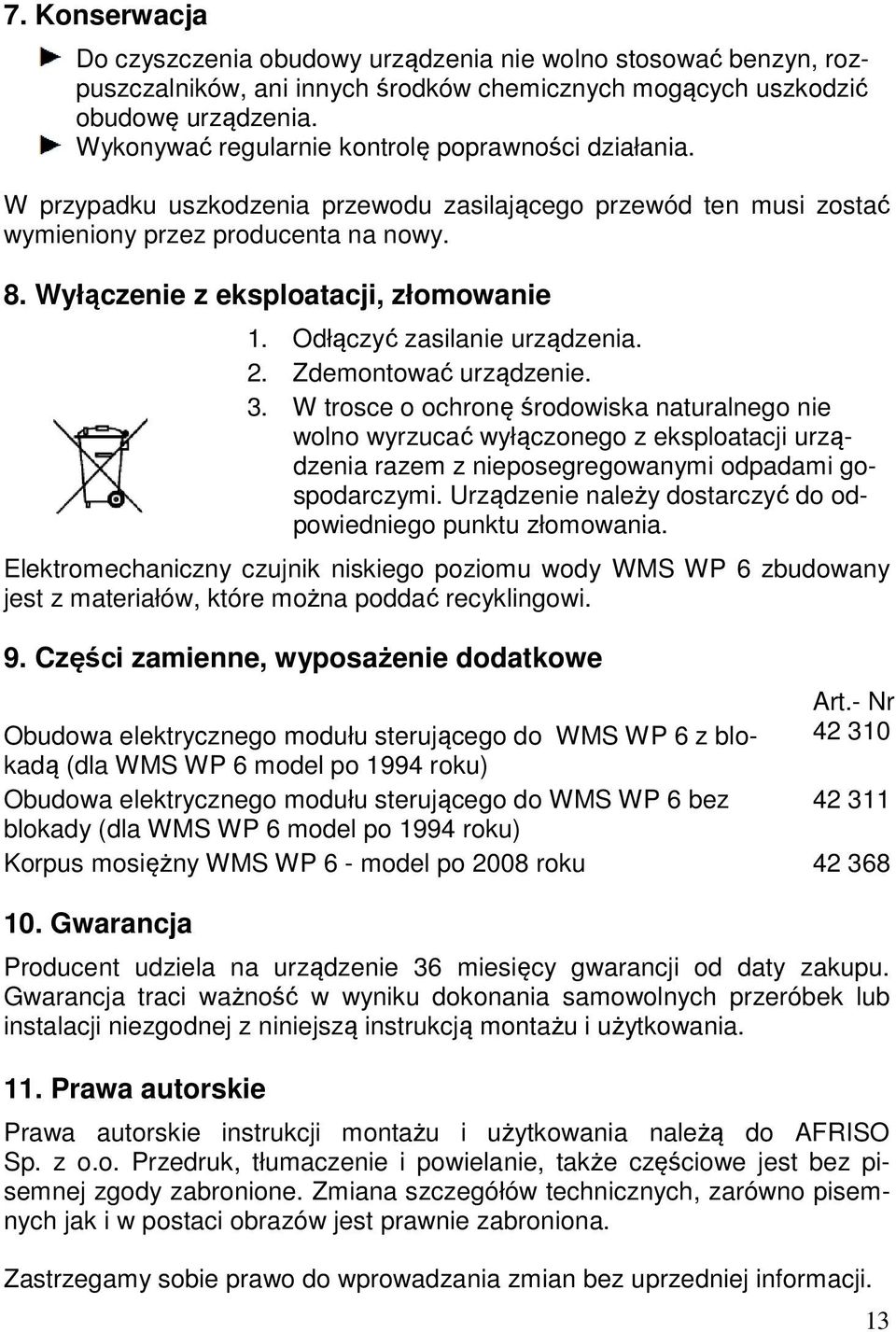

13 7. Konserwacja Do czyszczenia obudowy urządzenia nie wolno stosować benzyn, rozpuszczalników, ani innych środków chemicznych mogących uszkodzić obudowę urządzenia. Wykonywać regularnie kontrolę poprawności działania. W przypadku uszkodzenia przewodu zasilającego przewód ten musi zostać wymieniony przez producenta na nowy. 8. Wyłączenie z eksploatacji, złomowanie 1. Odłączyć zasilanie urządzenia. 2. Zdemontować urządzenie. 3. W trosce o ochronę środowiska naturalnego nie wolno wyrzucać wyłączonego z eksploatacji urządzenia razem z nieposegregowanymi odpadami gospodarczymi. Urządzenie należy dostarczyć do odpowiedniego punktu złomowania. Elektromechaniczny czujnik niskiego poziomu wody WMS WP 6 zbudowany jest z materiałów, które można poddać recyklingowi. 9. Części zamienne, wyposażenie dodatkowe Art.- Nr Obudowa elektrycznego modułu sterującego do WMS WP 6 z blokadą (dla WMS WP 6 model po 1994 roku) Obudowa elektrycznego modułu sterującego do WMS WP 6 bez blokady (dla WMS WP 6 model po 1994 roku) Korpus mosiężny WMS WP 6 - model po 2008 roku Gwarancja Producent udziela na urządzenie 36 miesięcy gwarancji od daty zakupu. Gwarancja traci ważność w wyniku dokonania samowolnych przeróbek lub instalacji niezgodnej z niniejszą instrukcją montażu i użytkowania. 11. Prawa autorskie Prawa autorskie instrukcji montażu i użytkowania należą do AFRISO Sp. z o.o. Przedruk, tłumaczenie i powielanie, także częściowe jest bez pisemnej zgody zabronione. Zmiana szczegółów technicznych, zarówno pisemnych jak i w postaci obrazów jest prawnie zabroniona. Zastrzegamy sobie prawo do wprowadzania zmian bez uprzedniej informacji. 13

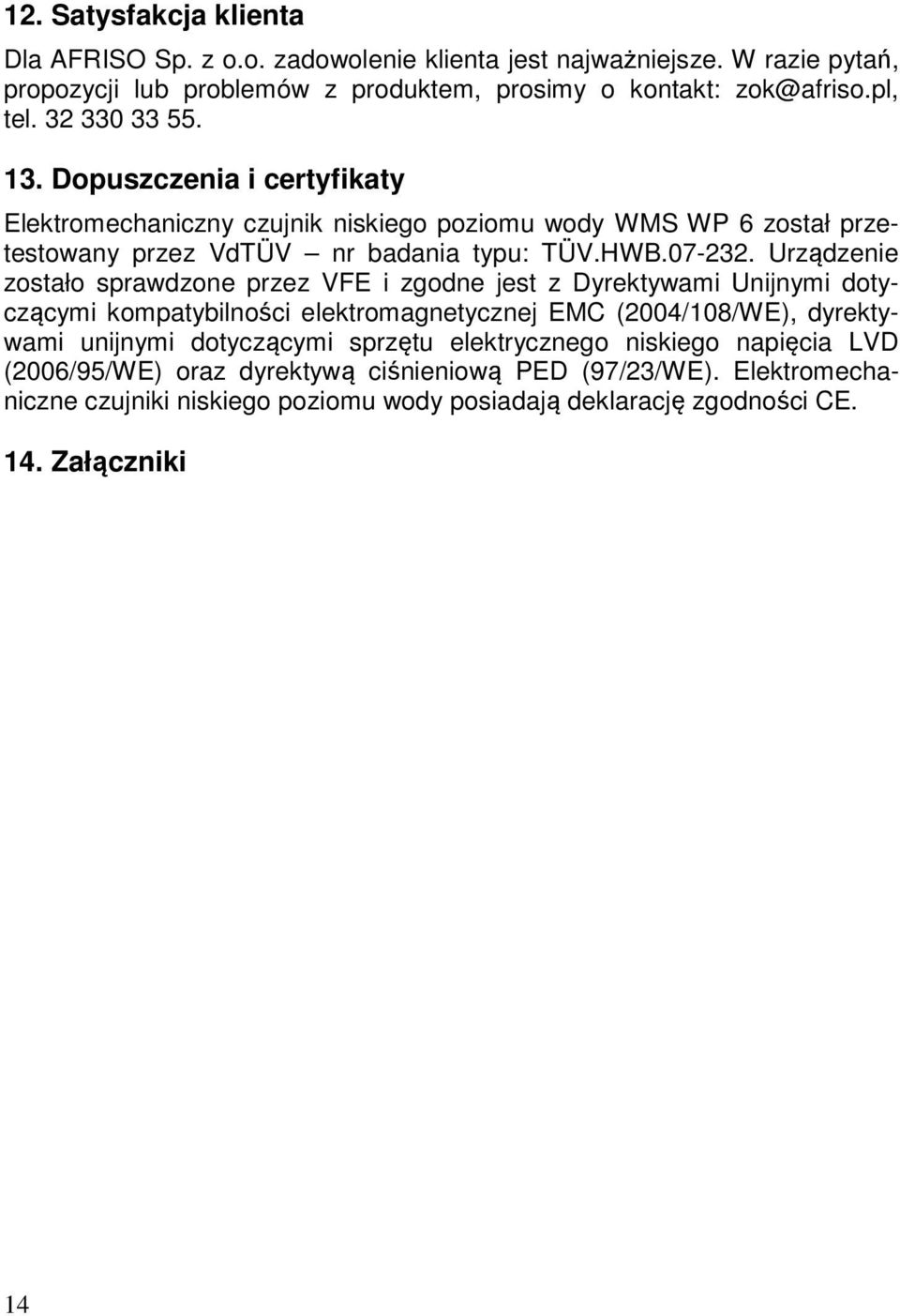

14 12. Satysfakcja klienta Dla AFRISO Sp. z o.o. zadowolenie klienta jest najważniejsze. W razie pytań, propozycji lub problemów z produktem, prosimy o kontakt: tel Dopuszczenia i certyfikaty Elektromechaniczny czujnik niskiego poziomu wody WMS WP 6 został przetestowany przez VdTÜV nr badania typu: TÜV.HWB Urządzenie zostało sprawdzone przez VFE i zgodne jest z Dyrektywami Unijnymi dotyczącymi kompatybilności elektromagnetycznej EMC (2004/108/WE), dyrektywami unijnymi dotyczącymi sprzętu elektrycznego niskiego napięcia LVD (2006/95/WE) oraz dyrektywą ciśnieniową PED (97/23/WE). Elektromechaniczne czujniki niskiego poziomu wody posiadają deklarację zgodności CE. 14. Załączniki 14

15 15

16 16
