Zadanie 1. Zadanie 2. Zadanie 3. Zadanie 4. Zadanie 5.

Transkrypt

1

2 Zadanie 1. Które urządzenie należy zastosować razem z konwerterem satelitarnym typu Quattro do dystrybucji sygnałów telewizji satelitarnej pochodzących z pojedynczej anteny do wielu odbiorników TV-SAT? Tuner. Modulator. Multiswitch. Wzmacniacz. Zadanie 2. Jaką funkcję w systemie telewizji dozorowej pełni rejestrator? Zapisuje sygnał video. Steruje ruchem kamery. Wzmacnia sygnał wizyjny. Zmienia ogniskową obiektywu. Zadanie 3. Którą czujkę należy zastosować do sygnalizacji otwarcia drzwi? Mikrofalową. Podczerwieni. Kontaktronową. Ultradźwiękową. Zadanie 4. Które z urządzeń stosuje się w instalacjach antenowych w celu dopasowania impedancji wejściowej 300 Ω do kabla 75 Ω? Zadanie 5. Symbolem graficznym przedstawionym na rysunku oznacza się stabilizator. przetwornicę. transformator. autotransformator. Strona 2 z 11

3 Zadanie 6. Na zdjęciu przedstawiono odgałęźnik telewizyjny 2-krotny. 3-krotny. 4-krotny. 6-krotny. Zadanie 7. Jaki rodzaj złączy wykorzystuje się w kamerach IP stosowanych w systemach dozorowych? RJ45 SMA RJ11 BNC Zadanie 8. Czytnik biometryczny stosowany jest do rozpoznawania linii papilarnych. kodu paskowego. sygnału transpondera. zapisu magnetycznego. Zadanie 9. Do odkręcenia śruby, którą przedstawiono na zdjęciu należy zastosować klucz nasadowy Torx. imbusowy Torx. nasadowy sześciokątny. imbusowy sześciokątny. Zadanie 10. Na którym zdjęciu pokazane zostały szczypce do cięcia przewodów, drutów i opasek? Strona 3 z 11

4 Zadanie 11. Jaką topologię okablowania należy zastosować do zbudowania sieci komputerowej przedstawionej na schemacie? Liniową. Gwiazdy. Magistrali. Pierścienia. Zadanie 12. Jaką minimalną odległość należy zachować (dla trasy kablowej dłuższej niż 35 m nie dotyczy to ostatnich 15 m) pomiędzy kablem zasilającym a nieekranowaną skrętką komputerową w układzie bez separatora? 20 mm 50 mm 100 mm 200 mm Zadanie 13. Przedstawione na zdjęciu narzędzie stosuje się do zaciskania złączy RJ45. wtyków BN końcówek cinch. złączy konektorowych. Zadanie 14. Rysunek przedstawia przewód przygotowany do wykonania złącza BNC RJ45 HDMI SCART Strona 4 z 11

5 Zadanie 15. Które elementy mocujące należy zastosować do montażu obudowy natynkowej centralki alarmowej do ściany wykonanej z betonu? Zadanie 16. Korytka kablowe do ściany budynku należy Zadanie 17. zacisnąć. przykleić. przykręcić. przyspawać. Którą linię należy podłączyć do zacisków TMP czujki ruchu przedstawionej na rysunku? Zasilającą. Dozorową. Sabotażową. Telefoniczną. Zadanie 18. W celu archiwizacji materiału wideo w rejestratorze, na wewnętrznym dysku twardym, należy go podłączyć do złącza SATA HDMI LAN USB Strona 5 z 11

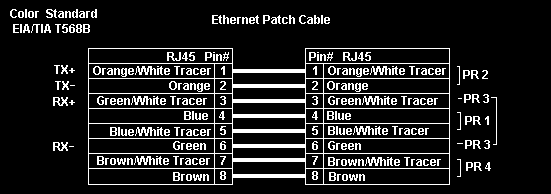

6 Zadanie 19. Schemat podłączenia dwóch czujek w układzie typu EOL został przedstawiony na rysunku Zadanie 20. Jaki kolor izolacji żył ma pierwsza para kabla UTP wg standardu EIA/TIA T568B? Zielony. Brązowy. Niebieski. Pomarańczowy. Zadanie 21. Korzystając z tabeli wskaż parametry pracy, przy których kamera nie może być uruchomiona? Zasilanie 13 V, wilgotność 65% Zasilanie 10 V, temperatura 45 C Temperatura 30 C, wilgotność 45% Temperatura 10 C, wilgotność 40% Parametr pracy kamery IP Zasilanie Wilgotność Temperatura Wartość 12 VDC ±10% 5 75% C Zadanie 22. Którą czynność należy wykonać przed uruchomieniem sterownika PLC w układzie automatyki? Wprowadzić program do sterownika. Nastawić zegar wewnętrzny w sterowniku. Odłączyć elementy sygnałowe od sterownika. Odłączyć elementy wykonawcze od sterownika. Strona 6 z 11

7 Zadanie 23. Który z czynników ma wpływ na zasięg sieci bezprzewodowej WLAN w budynku? Ilość użytkowników. Wilgotność powietrza. Temperatura powietrza. Grubość ścian i stropów. Zadanie 24. Który czynnik atmosferyczny ma wpływ na jakość odbioru telewizyjnego w standardzie DVB-T? Porywisty podmuch wiatru. Duża wilgotność powietrza. Wysoka temperatura powietrza. Intensywny opad atmosferyczny. Zadanie 25. Zniekształcenia sygnału przesyłanego światłowodem jednomodowym powoduje pole elektrostatyczne. pole elektromagnetyczne. dyspersja chromatyczna. dyspersja międzymodowa. Zadanie 26. Którym miernikiem należy zmierzyć sygnał w instalacji antenowej do odbioru telewizji naziemnej? Zadanie 27. Którego przyrządu należy użyć do sprawdzenia poprawności połączeń okablowania sieci komputerowej? Strona 7 z 11

8 Zadanie 28. W celu sprawdzenia ciągłości kabla sygnałowego instalacji systemu kontroli dostępu należy użyć amperomierza. woltomierza. watomierza. omomierza. Zadanie 29. Lokalizację uszkodzeń w sprzęcie elektronicznym należy rozpocząć od sprawdzenia tranzystorów. bezpieczników. elementów biernych. diod zabezpieczających. Zadanie 30. Wymiana uszkodzonego tranzystora stopnia końcowego przetwornicy napięcia wymaga wymontowania kondensatora filtrującego. podłączenia sztucznego obciążenia. odłączenia układu od zasilania. zwarcia wejścia układu. Zadanie 31. W jakiej kolejności należy wykonać czynności związane z wymianą kamery w systemie telewizji dozorowej? archiwizacja nagrań, odłączenie rejestratora od zasilania, odłączenie rejestratora od zasilania, archiwizacja nagrań, odłączenie przewodów od kamery, odłączenie przewodów od kamery, wymiana kamery, wymiana kamery, podłączenie przewodów do kamery, podłączenie przewodów do kamery, podłączenie rejestratora do zasilania, podłączenie rejestratora do zasilania, rozpoczęcie rejestracji. rozpoczęcie rejestracji. archiwizacja nagrań, odłączenie przewodów od kamery, odłączenie rejestratora od zasilania, wymiana kamery, podłączenie przewodów do kamery, rozpoczęcie rejestracji, podłączenie rejestratora do zasilania. archiwizacja nagrań, odłączenie rejestratora od zasilania, odłączenie przewodów od kamery, wymiana kamery, podłączenie rejestratora do zasilania, podłączenie przewodów do kamery, rozpoczęcie rejestracji. Strona 8 z 11

9 Zadanie 32. Podstawowe prace serwisowe przeprowadzane w ramach konserwacji systemu telewizji dozorowej nie obejmują Zadanie 33. diagnostyki uszkodzeń. sprawdzenia zasilania kamer. ustawienia pola widzenia kamer. wymiany kamery na nowszy model. Której z czynności nie zalicza się do konserwacji instalacji alarmowych? Zadanie 34. Montażu manipulatora. Testowania czujników. Wymiany akumulatora. Kontroli powiadamiania. Zakres okresowego sprawdzania i prób instalacji zasilającej urządzenie elektroniczne nie obejmuje pomiaru rezystancji przewodów. badania ciągłości przewodów ochronnych. próby działania urządzeń różnicowoprądowych. pomiaru poboru mocy przez zasilane odbiorniki. Zadanie 35. Multimetr oznaczony symbolem X na rysunku mierzy prąd stały zasilający układ prostownika. napięcie stałe zasilające układ prostownika. prąd przemienny zasilający układ prostownika. napięcie przemienne zasilająca układ prostownika. Strona 9 z 11

10 Zadanie 36. Które mierniki w przedstawionym układzie elektrycznym należy zastosować do pomiaru, aby wyznaczyć moc wydzieloną na rezystorze R2? X woltomierz; Y omomierz. X woltomierz; Y woltomierz. X omomierz; Y amperomierz. X amperomierz; Y woltomierz. Zadanie 37. Na przedstawionym fragmencie instalacji monitoringu sygnał z kamery IP można lokalnie oglądać na komputerze P Rejestrator jednak sygnalizuje brak takiego sygnału. Wskaż prawdopodobnie uszkodzone połączenie kablowe Zadanie 38. Brak obrazu na monitorze wideodomofonu spowodowany może być usterką elektrozaczepu. zwarciem kabla sygnałowego. usterką podświetlaczy IRED kamery. polem elektromagnetycznym w pobliżu urządzenia. Zadanie 39. Uszkodzony przewód koncentryczny systemu dozorowego można zastąpić wykonując połączenie skrętką komputerową z transformatorami pasywnymi. kablem antenowym o impedancji 300 Ω. skrętką komputerową i symetryzatorem. linką miedzianą o dużej średnicy. Strona 10 z 11

11 Zadanie 40. Typ U DRM I T(RMS) I TSM I GT U GT V A A ma V BT ,5 BT ,5 BT ,5 BT F ,5 BTA16-800B ,5 W układzie sterowania automatyki przemysłowej został uszkodzony tyrystor BT Na podstawie parametrów przedstawionych w tabeli dobierz tyrystor zastępczy. BT BT BT F BTA16-800B Strona 11 z 11
