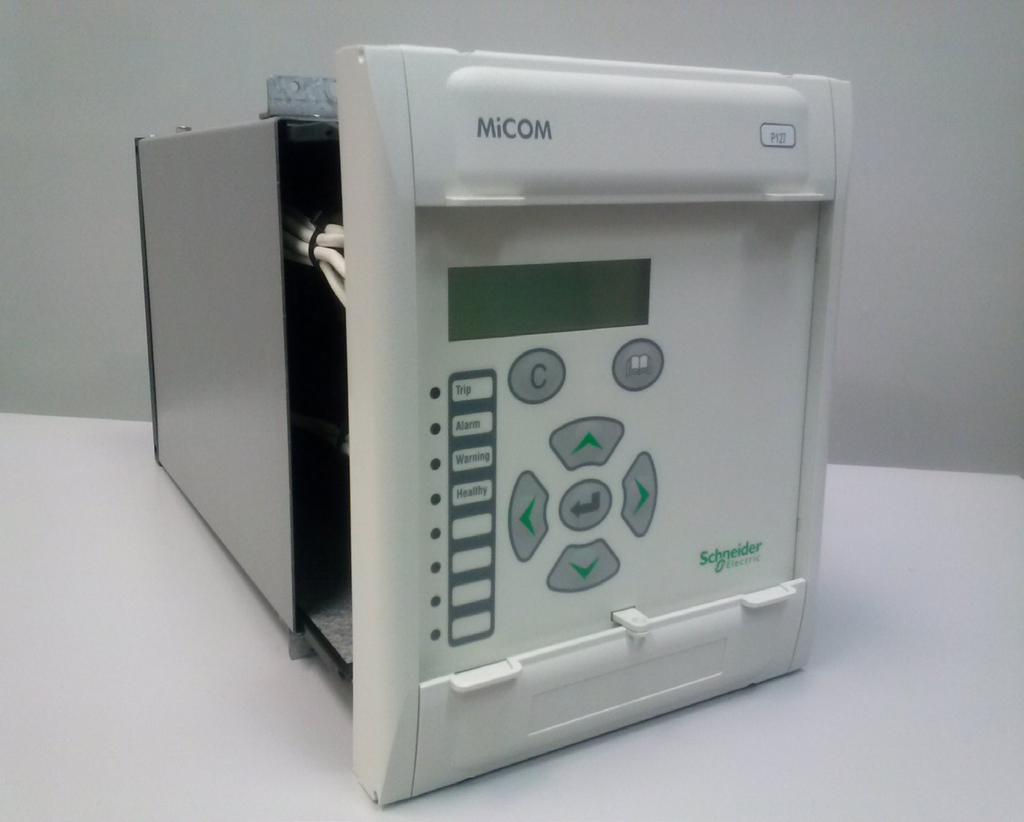

1 1 MiCOM P125 / P126 / P127 Cyfrowe Zespoły Zabezpieczeń Nadprądowych Kierunkowych MiCOM P12x 30TE ZASTOSOWANIE Cyfrowe przekaźniki MiCOM P125/6/7 są uniwersalnymi przekaźnikami nadprądowymi kierunkowymi począwszy od najprostszego przekaźnika typu P125 (pomiar Io i Uo) do wielofunkcyjnego P127 dla obwodów trójfazowych z pomiarem mocy i energii. Przekaźniki serii MiCOM zostały zaprojektowane do zabezpieczenia obwodów zasilania i odbiorów w stacjach przemysłowych oraz w sieciach o różnych układach uziemienia punktu gwiazdowego transformatora. Stanowią rezerwę dla zabezpieczeń na poziomie najwyższych napięć. Przekaźniki zawierają: 3 niezależne stopnie nadprądowe zwarciowe oraz 4 niezależne stopnie ziemnozwarciowe, 12 rodzajów charakterystyk zależnych (dowolnie wybieralnych przez użytkownika), zabezpieczenie przeciążeniowe, podprądowe i od składowej przeciwnej prądu oraz funkcje napięciowe, mocowe i częstotliwościowe. Są łatwe w obsłudze. Elastyczne funkcje automatyk pozwalają na dokładną koordynację z innymi urządzeniami plus kontrolę wyłącznika. Dwie grupy nastaw umożliwiają dostosowanie się do złożonych układów zabezpieczeń i kontroli. Zmiana grup nastaw, możliwa jest poprzez komunikację lokalną lub zdalną. Dodatkowa osłona ochronna zabezpieczająca dostęp do edycji danych z klawiatury Przekaźniki MiCOM P125/6/7 mogą komunikować się z systemem nadrzędnym poprzez zaimplementowane protokoły (MODBUS RTU DNP3.0 lub IEC ). Dane przechowywane w pamięci przekaźnika, np. nastawy parametrów, pomiary, zdarzenia, zakłócenia lub przebiegi zakłóceń są w łatwy sposób przekazywane do systemu nadrzędnego poprzez protokoły komunikacyjne. Przekaźniki MiCOM P125/6/7 zapewniają prostą i efektywną komunikację pomiędzy użytkownikiem, a urządzeniem (interfejs HMI). Diody LED na panelu przednim oraz parametry na wyświetlaczu są w pełni programowalne, zgodnie z potrzebami użytkownika. Korzyści dla klienta: Wielofunkcyjne, uniwersalne zabezpieczenia nadprądowe Dowolnie programowalne stopnie prądowe kierunkowe Nastawialna strefa wyłączenia Dodatkowa funkcja czynnomocowa i IoCosф dla sieci kompensowanych Automatyka SPZ Bogate funkcje pomiarowe, diagnostyczne i rejestracji Przekaźniki MiCOM P125/6/7 mierzą prądy, napięcia (True RMS) i częstotliwość. Pomiary wyświetlane są na wyświetlaczu na panelu czołowym oraz dostępne są poprzez oprogramowanie lokalne lub zdalne. P127 oferuje także jako opcjonalne wyposażenie dodatkowe wejścia pomiarowe prądowe dedykowane do pomiaru mocy i energii w klasie 0,5. Dzięki temu rozwiązaniu możliwe jest wykorzystanie P127 jako miernika jakości energii dostarczającego standardowych danych dotyczących m.in. współczynników THD i TDD. Dla każdego przekaźnika MiCOM P125/6/7, wejścia i wyjścia binarne są konfigurowalne, a kombinacje progów zadziałania są niezależnie programowalne dla każdego z wyjść. Oprogramowanie lokalne typu S&R Modbus w połączeniu z portami komunikacyjnymi z przodu lub z tyłu przekaźnika, umożliwia użytkownikowi łatwy dostęp do wszystkich zapamiętanych danych roboczych, zapisów przebiegów zakłóceń oraz zmianę parametrów nastaw. Przekaźniki MiCOM P125/6/7 posiadają budowę kompaktową, która podczas wyjmowania automatycznie zwiera obwody wtórne przekładników prądowych. Obudowę metalową montować można na tablicy rozdzielczej lub stojaku. MiCOM posiada wejścia przekładników prądowych 1A i 5A. Przekaźniki umożliwiają pracę z trzema lub z dwoma przekładnikami prądowymi fazowymi.

2 2 Przekaźniki MiCOM P125/6/7 spełniają bardzo ważną rolę w przemyśle przy generowaniu i dystrybucji energii elektrycznej, stanowią rezerwę zabezpieczeń na poziomie najwyższych napięć. Oferują dodatkowe funkcje przydatne w wielu rodzajach aplikacji, w skład których wchodzą: Zabezpieczenia Pomiary i rejestracja Sterowanie i diagnostyka Narzędzia do analizy zakłóceń Pomoc podczas ruchu NOWE FUNKCJE W P127 Dzięki sugestiom naszych klientów MiCOM P127 zyskał wiele nowych funkcji, które zwiększają jego atrakcyjność. Najważniejsze z nich to: Zastosowanie karty pamięci Flash 20 MB do magazynowania danych rejestratorów (zwiększenie liczby danych do 250 zdarzeń i 25 zakłóceń) Unifikacja napięć roboczych wejść binarnych (teraz Ur = Vdc/Ac) Nowe funkcje zabezpieczeniowe (6 stopni pod- nadczęstotliwościowych 81O/U oraz df/dt) Nowe funkcje zabezpieczeniowe (2 stopnie nadmiarowe mocy czynnej 32F/R) Blokowanie funkcji nadprądowych od drugiej harmonicznej Rozbudowane funkcje logiczne Synchronizacja czasu poprzez wejście binarne 5 dodatkowych wejść binarnych (teraz P127 posiada 12 wejść i 9 wyjść) Dodatkowy port RS485 pracujący jako łącze inżynierskie w standardzie Modbus Możliwość synchronizacji zegara wewnętrznego poprzez nowy port IRIG-B z zewnętrznego źródła (sygnał GPS) Wzbogacenie funkcji logicznych o nowe zwłoki czasowe dla każdego wejścia binarnego i nowe bramki logiczne Unifikacja napięcia zasilającego (teraz Ux = Vdc/Ac) Nowe funkcje kontrolujące ciągłość obwodów napięciowych i prądowych Zaawansowana diagnostyka wielkości mierzonych (prądy, napięcia, moce, energie) w oparciu o nowy moduł miernika jakości energii Główne zastosowanie to aplikacje przemysłowe łączące w sobie łatwość obsługi i niezbędne funkcje pomiarowe i zabezpieczeniowe. Przekaźniki P125/6/7 mogą być instalowane w następujących polach funkcyjnych rozdzielni SN: Zasilającym Odpływowym kablowym i napowietrznym Baterii kondensatorów Transformatora potrzeb własnych Łącznika szyn Przekaźniki MiCOM P125/6/7 spełniają bardzo ważną rolę w przemyśle przy generowaniu i dystrybucji energii elektrycznej, stanowią rezerwę zabezpieczeń na poziomie najwyższych napięć.

3 3 ZABEZPIECZENIA P125 P126 P127 50/51 Nadprądowe trójfazowe bezkierunkowe 50N/51N Ziemnozwarciowe bezkierunkowe 67 Nadprądowe fazowe kierunkowe 67N Ziemnozwarciowe kierunkowe 51V 37 Podprądowe Nadprądowe z kontrolą napięcia 46 Nadprądowe składowej przeciwnej 27 Podnapięciowe 59 Nadnapięciowe 59N Nadnapięciowe składowej zerowej 64N/87N Ograniczone ziemnozwarciowe 32 Mocowe fazowe kierunkowe 32N Czynnomocowe ( Po, Io*cos ϕ ) 81U/O 81R Pod- Nadczęstotliwościowe Częstotliwościowe df/dt 49 Przeciążeniowe (model cieplny) 86 Podtrzymanie przekaźników 79 SPZ 50BF Lokalna rezerwa wyłącznikowa 46BC Detekcja uszkodzonego przewodu 74TCS Kontrola obwodu wyłączenia Logika blokowania zabezpieczeń Załączenie na zwarcie Kontrola obwodów napięciowych Kontrola obwodów prądowych Pierwsze załączenie (zimny rozruch) Blokowanie od 2-ej harmonicznej Kontrola kolejności wirowania faz STEROWANIE Programowalna logika AND, OR, NOT (8 równań) Sterowanie i nadzór wyłącznika Testowanie przekaźników Tryb kontroli wewnętrznych układów Wejścia technologiczne opóźnione czasowo (ZZ) Liczba grup nastaw POMIARY I REJESTRACJA Pomiar prądów Pomiar napięć Pomiar mocy i energii Wartości szczytowe Rejestracja zakłóceń 5 x 3 s ( COMTRADE ) Rejestracja zdarzeń Rejestracja parametrów wyłączenia 25 ostatnich Rejestracja parametrów pobudzenia 25 ostatnich KOMUNIKACJA RS232 (przedni port Modbus) RS485 (tylny port opcje protokołów) Synchronizacja czasu poprzez RS485 lub wejście Synchronizacja czasu poprzez IRIG-B SPRZĘT Wejścia cyfrowe 4 7 7/12 Wyjścia przekaźnikowe Styk uszkodzenia sprzętu typu WATCHDOG Wejścia pomiarowe prądowe 1A / 5A Wejścia pomiarowe prądowe (diagnostyka jakości energii) 1A / 5A 2 Wejścia pomiarowe napięciowe Synchronizacja czasu (RS485 lub wejście binarne) Synchronizacja czasu (IRIG-B)

4 4 FUNKCJE ZABEZPIECZENIOWE Zabezpieczenie nadprądowe fazowe kierunkowe (50/51/67) W przekaźniku P127 dostępne są trzy stopnie nadprądowe fazowe. Każdy stopień może być ustawiony niezależnie jako kierunkowy lub bezkierunkowy. Ze względu na brak pomiaru napięć fazowych model P126 umożliwia nastawy prądowe bezkierunkowe. Czas Wszystkie stopnie posiadają nastawę czasu zwłoki według charakterystyki niezależnej DT. Dla pierwszego stopnia użytkownik ma wybór jednej spośród 12 charakterystyk zależnych IDMT. Wybór charakterystyki zależnej wymaga nastawy współczynnika krotności czasu TMS oraz czasu odpadu treset co wpływa zarówno na koordynację jak i skrócenie czasu działania podczas zwarcia. W przypadku bliskich zawarć powodujących przysiad napięcia przekaźnik P127 posiada pamięć napięciową umożliwiającą podjęcie decyzji o kierunku wystąpienia zakłócenia. Wszystkie nastawy prądów są w pełni programowalne na panelu czołowym (HMI), poprzez oprogramowanie Micom S1 Studio (podłączenie z przodu) lub zdalnie z systemu nadrzędnego. Wszystkie przekaźniki MiCOM P125/6/7 podają informacje o chwilowym przetężeniu dla każdego wybranego progu. Szybkość zadziałania przekaźnika (bez podania czasu zwłoki) wynosi poniżej 30 ms. Każde bezzwłoczne wyłączenie może być przydzielone do zadanego wyjścia przekaźnika i / lub diod LED na głównym panelu sterowania. Charakterystyki prądowe Prąd Ziemnozwarciowe zerowomocowe (32N) W przypadku sieci kompensowanej jednym z kryteriów wykrywania zwarć doziemnych jest pomiar kierunku przepływu mocy zerowej. Dostępne są dwa stopnie Po z czego pierwszy może działać według charakterystyki zależnej natomiast drugi według nastawialnej zwłoki czasu typu DT. Użytkownik może wybrać tryb pracy zabezpieczenia jako Po lub IoCos. Zabezpieczenie ziemnozwarciowe kierunkowe (50N/51N/67N) Zabezpieczenie działa na podstawie bezpośredniego pomiaru prądu ziemnozwarciowego z przekładnika Ferrantiego lub pośrednio z układu Holmgreena. Czułość wejścia dla prądu Io określana jest w momencie zamówienia w zależności od opcji sprzętowej od 0,002Ion do 40Ion. Napięcie polaryzacji może być mierzone jako suma wektorów napięć fazowych lub z układu przekładników napięciowych połączonych w otwarty trójkąt. Zabezpieczenie ziemnozwarciowe posiada cztery niezależne stopnie kierunkowe / bezkierunkowe. Wszystkie stopnie posiadają nastawę czasu zwłoki według charakterystyki niezależnej DT. Dla pierwszego stopnia użytkownik ma wybór jednej spośród dostępnych charakterystyk zależnych IDMT typu ANSI / IEEE lub IEC. Pierwsze 3 stopnie ziemnozwarciowe kierunkowe mierzą napięcie zerowe, prąd zerowy oraz kąt pomiędzy Uo^Io. Czwarty stopień działa w oparciu o pomiar prądów fazowych (gdy nie jest dostępny pomiar z przekładnika Ferrantiego). Charakterystyka nadprądowa kierunkowa Strefa wyłączenia do przodu Parametry kierunkowe Kąt KMC Strefa wyłączenia do tyłu Strefa wyłączenia jest nastawiana od +/-10 o do +/-170 o, krok 1 o - w stosunku do kąta charakterystycznego KMC (kąt maksymalnejczułości) Nastawa kąta KMC: od 0 do 359 o, krok 1 o

5 5 Wysokoimpedancyjne zabezpieczenie ziemnozwarciowe (64N/87N) Przekaźniki MiCOM P125/6/7 oferują funkcję umożliwiającą szybką detekcję doziemień każdego uzwojenia transformatora. Przekaźniki zapewniają wysoki stopień stabilizacji od zwarć zewnętrznych i niezawodność działania w przypadku zwarć wewnętrznych. Funkcja ta może wykorzystywać wszystkie dostępne stopnie prądowe ( 50/51). Zabezpieczenie nadprądowe składowej przeciwnej (46) W celu maksymalnej optymalizacji zarządzania i zabezpieczenia sieci elektrycznych, przekaźniki MiCOM P126 i P127 posiadają zabezpieczenie od pojawienia się składowej przeciwnej prądu. Programowalna funkcja została specjalnie opracowana dla wykrycia przerwanej linii zasilającej, gdy zabezpieczenia ziemnozwarciowe nie działają lub nie są wystarczająco czułe np. na uszkodzenie linii od strony obciążenia. Zakresy nastaw czasów (DMT lub IDMT) dla składowej przeciwnej prądu są identyczne jak dla funkcji fazowych i ziemnozwarciowych. Przeciążenie cieplne (49) Transformatory i kable muszą być zabezpieczone uwzględniając ich charakterystyki cieplne. Przekaźniki MiCOM P126 i P127 posiadają zabezpieczenie przed przeciążeniem cieplnym. Przekaźnik może działać zarówno na pobudzenie jak i wyłączenie wykorzystując programowalną logikę. Użytkownik ma możliwość obserwacji bieżącego obciążenia obiektu w procentach. Zabezpieczenie podprądowe (37) Przekaźniki MiCOM P126 i P127 posiadają funkcję podprądową. Funkcja ta pomaga użytkownikowi zabezpieczyć urządzenia wrażliwe na spadki obciążeń, nadzorowanie stanu wyłącznika oraz zapobiegać uszkodzeniu sieci. Detekcja uszkodzonego przewodu (46BC) Jednym z powodów występowania zakłóceń związanych z pracą niepełnofazową może być przerwany przewód lub błędne działanie wyłącznika w jednej fazie. MiCOM P126 i P127 oferują funkcję, która mierzy stosunek składowej przeciwnej prądu do jego składowej zgodnej (Is2/Is1). Dzięki temu zwiększa się czułość funkcji w stosunku do zabezpieczenia wykorzystującego tylko składową przeciwną prądu. Funkcja niezależna od prądu obciążenia. Blokowanie logiki działania Przekaźniki serii MiCOM P125/6/7 mogą być wykorzystane do blokowania funkcji zabezpieczeniowych w innych przekaźnikach MiCOM. Przykładem może być realizacja automatyki zabezpieczenia szyn. Zasada działania tej funkcji polega na pobudzeniu wejścia binarnego sygnałem napięciowym. Tak długo jak długo to wejście będzie pobudzone zablokowane będą wybrane przez użytkownika funkcje zabezpieczeniowe. Pierwsze załączenie (zimny rozruch) Gdy linia załączana jest po długim okresie wyłączenia, wszystkie podłączone urządzenia, np. transformatory, silniki będą podlegały krótkotrwałemu przetężeniu. Wartości prądów mogą przewyższać znamionowe wartości nastawień. Aby zapobiec niepożądanym wyłączeniom, przekaźniki MiCOM P126 i P127 posiadają funkcję zimnego rozruchu, która automatycznie podwyższa standardowe nastawy podczas operacji załączania urządzenia. Po pomyślnie przeprowadzonym włączeniu linii / transformatora, wszystkie ustawienia przechodzą na normalny tryb pracy. Grupy nastaw Zewnętrzne warunki mogą wymagać stosowania różnych grup nastaw. Przekaźniki MiCOM P125 i P126 posiadają dwie, a P127 - osiem grup nastaw zawierających wszystkie funkcje zabezpieczające. Zmiana grupy nastaw może być dokonywana lokalnie, zdalnie lub poprzez dedykowane wejścia logiczne. Aby zapobiec niepożądanemu wyłączeniu, przejście od jednej grupy do drugiej odbywa się tylko wtedy, gdy funkcja zabezpieczeniowa nie jest pobudzona. Programowalne wejścia / wyjścia Wszystkie wyjścia i wejścia są konfigurowalne przez użytkownika. Styki wyjść przekaźnikowych mogą pracować jako czynne lub bierne. SPZ (79) Przekaźniki MiCOM P126 i P127 posiadają automatykę 4 krotnego SPZ, z możliwością wyłączenia bezzwłocznie lub ze zwłoką czasową. Automatyka SPZ jest pobudzana przez funkcje zabezpieczeniowe, które użytkownik może przypisać w menu przekaźnika. Czasy przerwy beznapięciowej i blokady automatyki są konfigurowalne, a odpowiadające im diody LED mogą być programowane na wyświetlaczu przekaźnika MiCOM. Licznik rejestruje liczbę impulsów na załącz. Uzyskane dane dostępne są na wyświetlaczu lub poprzez oprogramowanie lokalne lub zdalne. Automatyka zmiany działania zabezpieczeń Przerwy w zasilaniu są niekorzystnym zjawiskiem w sieciach elektroenergetycznych. MiCOM P126 i P127 posiadają automatykę zmiany czasu działania zabezpieczeń nadprądowych, która dostosowuje się do warunków pracy sieci. Prąd roboczy ( % prądu ln ) Przykład przebiegu prądu podczas pierwszego załączenia Próg działania Czas (s)

6 6 LRW (50BF) Użytkownik może uaktywnić zabezpieczenie rezerwujące poprawność działania wyłącznika. Każdorazowo po zadziałaniu funkcji zabezpieczeniowej lub pobudzeniu wejścia binarnego i wysłaniu sygnału na wyłączenie (przekaźnik RL1) kontrolowany jest czas tlrw oraz przepływ prądu. Jeżeli kryterium prądowe jest pobudzone powyżej nastawionego czasu tlrw to wysterowane zostanie dedykowane wyjście przekaźnika. Zabezpieczenie pod / nadczęstotliwościowe (81U / 81O) P127 umożliwia zaprogramowanie max. 6 niezależnie nastawianych progów dla kryteriów pod- i nadczęstotliwoścowych o działaniu bezzwłocznym na sygnalizację lub zwłocznym na wyłączenie. Dzięki tej funkcji można realizować automatykę SCO bez konieczności prowadzenia szyn okrężnych na rozdzielni. Logika programowalna Począwszy od wersji programowej v10 przekaźniki MiCOM P125/6/7 uzyskały funkcję wzbogaconej logiki programowalnej. Zrealizowana jest ona w oparciu o 8 niezależnie konfigurowalnych równań logicznych. Każde z nich ma możliwość wykorzystania bramek typu OR, AND oraz NOT dla maksymalnie 16 sygnałów wejściowych. Dostępne są także 2 elementy czasowe: pobudzenia równania logicznego oraz jego odpadu. Sygnały wyjściowe logiki programowalnej mogą pobudzać sygnalizację optyczną LED lub pobudzać dowolny przekaźnik. Zabezpieczenie częstotliwościowe df/dt (81R) Funkcja dostępna w P127. Obliczenia szybkości zmian częstotliwości bazują na pomiarze wartości średniej w zakresie zaprogramowanej liczby cykli (1 do 200). Wielkości chwilowe zmian częstotliwości mierzone są w każdym cyklu. Obliczenia prędkości zmian częstotliwości są bardzo ważne ze względu na możliwość wykrycia utraty mocy czynnej podczas wielu zakłóceń. & 1 t1 t2 Funkcja ta może być zastosowana w automatyce samoczynnego ponownego załączenia SCO, a także może być powiązana równaniem logicznym AND ze zwykłymi kryteriami częstotliwościowymi oferując w ten sposób użyteczne narzędzie, pozwalające na wydawanie wysoce selektywnych decyzji dotyczących wyłączeń w warunkach przejściowych zakłóceń w systemie. Zabezpieczenie mocowe kierunkowe (32) Funkcja ta dostępna jest wyłącznie w P127 i zrealizowana jest jako dwustopniowa pod-i nadmocowa dla mocy czynnej i biernej z możliwością nastawienia czasu zwłoki. Użytkownik może dzięki niej kontrolować zbyt duży pobór mocy przez chronione urządzenie. Każdy stopień może być ustawiony jako kierunkowy. Jeśli wektory mocy znajdują się w strefie działania - po przekroczeniu wartości progowej generowany jest sygnał bezzwłoczny, a po nastawialnej zwłoce czasowej sygnał wyłączenia. Kat charakterystyczny pomiędzy wartością nastawioną mocy, a wartością zmierzoną ustawiany jest w granicach od 0 do 359. Charakterystyka zabezpieczenia czynnomocowego Charakterystyka zabezpieczenia biernomocowego Blokowanie od 2-ej harmonicznej Funkcja ta dostępna jest wyłącznie w P127. Pozwala na zablokowanie wybranej funkcji nadprądowej w przypadku występowania w mierzonym prądzie drugiej harmonicznej o nastawialnej wartości. Opcja ta przydatna jest szczególnie do ochrony transformatorów mocy po stronie SN, kiedy druga harmoniczna prądu generowana jest przy załączaniu transformatora wskutek występowania prądów magnesowania jego rdzeń. Zabezpieczenie nadprądowe z kontrolą napięciową Zabezpieczenie nadprądowe z kontrolą napięciową wykorzystywane jest do blokowania działania funkcji nadprądowych [50/51] w przypadku gdy spełnione są dodatkowe kryteria kontroli napięciowej. I>> blokowane jest gdy: Napięcie pomiarowe jest większe od nastawy U< Napięcie składowej przeciwnej Us2> jest mniejsze od nastawy Us2< Kontrola obwodów napięciowych Funkcja kontroli obwodów napięciowych wykorzystywana jest do detekcji uszkodzeń w obwodach pomiarowych napięcia ac. Uszkodzenia takie mogą być spowodowane wewnętrzną awarią przekładników napięciowych, przeciążeniem lub uszkodzeniem przewodów łączących przekładniki z listwą zaciskową urządzenia. Powoduje to zwykle przepalenie jednego lub więcej bezpieczników. Z chwilą wykrycia nieprawidłowości w obwodach pomiaru napięcia wszystkie funkcje zależne od pomiaru napięcia zostają zablokowane, na wyświetlaczu pojawia się sygnalizacja alarmowa, a kierunkowe zabezpieczenia nadprądowe mogą zostać zastąpione przez bezkierunkowe. Kontrola obwodów prądowych Funkcja kontroli obwodów prądowych wykorzystywana jest do detekcji uszkodzeń w obwodach pomiarowych prądu ac. Uszkodzenie w jednej lub dwóch fazach może spowodować nieprawidłowe działanie funkcji zabezpieczeniowych opartych o pomiar prądów. Dodatkowo przerwa w obwodach prądowych może spowodować wygenerowanie na zaciskach obwodów wtórnych niebezpiecznego napięcia.

7 7 KONTROLA I POMIARY Kontrola stanu wyłącznika Przekaźniki MiCOM P126 i P127posiadają funkcję, która pozwala na ostrzeżenie obsługi o konieczności konserwacji wyłącznika. Funkcja kontroluje czasy otwierania i zamykania wyłącznika i wysyła sygnał o uszkodzeniu. Prądy fazowe I i I 2 podczas zwarć są zapamiętywane i sumowane. Możliwa jest także kontrola obwodu wyłączenia. Rezultat tej kontroli może być dostępny lokalnie lub zdalnie. Tryb testu Przekaźniki P126 i P127 wyposażone są w funkcję, która umożliwia użytkownikowi sprawdzenie wszystkich wyjść przekaźnikowych z poziomu menu (Tryb testu ). Pomiary Przekaźniki MiCOM P125/6/7 stale kontrolują wejścia prądowe, obliczają częstotliwość i wartości prądów pierwotnych linii, które są wyświetlane na wyświetlaczu ciekłokrystalicznym i zapisywane w nieulotnej pamięci. Mierzone są wartości skuteczne prądów (True RMS) do 10 harmonicznej, z dokładnością 1% w całym zakresie. Zapamiętywana jest również wartość szczytowa prądu w określonym przez użytkownika przedziale czasu. Wszystkie mierzone i obliczane wartości dostępnie są poprzez HMI, oprogramowanie lokalne lub zdalne według życzeń użytkownika. Rejestracja zdarzeń Wszystkie z 250 ostatnich zdarzeń są przechowywane w nieulotnej pamięci. Zdarzenia te obejmują zmiany stanu wejść / wyjść logicznych, sygnały alarmowe, działanie przekaźników wyjściowych, pobudzenia i zadziałania funkcji zabezpieczeniowych. Wszystkie zdarzenia są opisywane znacznikiem czasu z dokładnością do 1 ms. Rejestracja przebiegów zakłóceń Przebiegi prądów oraz napięć do rejestracji zapamiętywane są z częstotliwością próbkowania 1600 Hz. Czas zapisu jednego zakłócenia oraz liczba zarejestrowanych przebiegów zależy od konfiguracji w menu parametrów czasowych i wynosi on odpowiednio: 5 rekordów długości 3 sekundy każdy 4 rekordy długości 3 sekundy każdy 3 rekordy długości 5 sekund każdy 2 rekordy długości 7 sekundy każdy 1 rekord długości 9 sekund Rejestrator zakłócenia wyzwalany jest sygnałem pobudzenia lub wyłączenia funkcji (zadziałanie przekaźnika RL1) oraz poprzez zewnętrzny sygnał wejściowy (opto ). Informacja o wszystkich wyjściach logicznych i analogowych przechowywana jest w pamięci i może być przesyłana poprzez port lokalny znajdujący się z przodu przekaźników lub sieciowy LAN z tyłu przekaźnika do zewnętrznego analizatora danych. Przebieg graficzny zakłócenia Rejestracja wyłączeń awaryjnych W przekaźnikach MiCOM przechowywane są dane z 25 ostatnich zdarzeń związanych z wyłączeniami. Każde zdarzenie zawiera: wskaźnik zdarzenia, wartości prądów, czas wyłączenia. Wskaźniki zdarzeń pozwalają użytkownikowi dokładnie zidentyfikować zakłócenie i kontrolować nastawy parametrów w przekaźniku. Znacznik czasu Przekaźniki MiCOM P125/6/7 zapisują do pamięci zdarzenia z dokładnością 1 ms. Aby uchronić się przed samoczynną zmianą czasu zegara wewnętrznego należy go cyklicznie synchronizować. W tym celu P125/6/7 oferuje 3 rozwiązania: Synchronizacja z systemu nadrzędnego poprzez tylny port komunikacyjny RS485 Synchronizacja z zewnętrznego źródła GPS poprzez dedykowane wejście binarne Synchronizacja z zewnętrznego źródła GPS poprzez modulowany lub niemodulowany sygnał w standardzie IRIG-B Zewnętrzna zwłoka czasowa Zwłoka czasowa tzz może być skojarzona z każdym wejściem binarnym. Po aktywacji danego wejścia czas ten zostaje uruchomiony i po jego odmierzeniu skojarzony sygnał może pobudzić wybrane wyjście przekaźnikowe. Funkcja ta nadaje się idealnie do realizacji prostych automatyk stacyjnych z opóźnieniem czasowym. P125 oferuje 4, P126 7 a P127 od 7 do 12 komponentów tzz. Komunikacja Wszystkie modele przekaźników serii MiCOM P125/6/7 posiadają z tyłu port komunikacyjny RS 485 odpowiadający protokołom MODBUS, IEC lub DNP3.0. Przekaźniki mogą przesłać do lokalnego systemu kontroli np. MiCOM S10, ESC lub zdalnie do systemów SCADA informacje o: pomiarach, alarmach, nastawach, zdarzeniach, przebiegach zakłóceń itp. Parametry komunikacyjne (adres przekaźnika, prędkość transmisji, parzystość itd.) można zaprogramować za pomocą klawiatury. P127 posiada opcjonalny drugi port RS485, który pełni rolę portu inżynierskiego. Pracuje on w protokole Modbus. Pod dolną klapką dostępny jest port RS232. Pełni od dwojaką rolę. Przede wszystkim pozwala na parametryzację urządzenia w trybie automatycznym, a także na odczyt zarejestrowanych przez urządzenie zdarzeń i zakłóceń. Jego dodatkowa funkcjonalność to możliwość zmiany wersji oprogramowania przez służby serwisowe. UWAGA: Wszystkie dostępne rejestry przechowywane są w 20 MB pamięci Flash i nie wymagają zasilania bateryjnego

8 8 INTERFEJS UŻYTKOWNIKA Wyświetlacz i menu Wszystkie funkcje zabezpieczeniowe, automatyka, komunikacja, diody LED, wejścia i wyjścia mogą być programowane i modyfikowane na panelu przednim (HMI). 32-znakowy, podświetlany wyświetlacz alfanumeryczny dostarcza użytkownikowi informacji eksploatacyjnych takich jak zakłócenia, pomiary, nastawy itp. Struktura menu zapewnia łatwą obsługę i szybki dostęp do danych. Przekaźniki P125/6/7 są urządzeniami wielojęzycznymi, gdzie wyboru języka wyświetlanego menu dokonuje się poprzez zmianę jednego parametru nastaw. Klawiatura Siedmioprzyciskowa klawiatura membranowa na panelu przednim pozwala użytkownikowi na łatwy dostęp do danych w przekaźnikach MiCOM. Oprogramowanie lokalne Aby umożliwić łatwą obsługę przekaźników serii MiCOM P125/6/7 każdy model posiada z tyłu port komunikacji szeregowej typu RS 485, dodatkowo posiadają na panelu przednim port typu RS 232 przeznaczony do podłączenia komputera klasy PC z zainstalowanym oprogramowaniem lokalnym Micom S1 Studio. Oprogramowanie to pracuje w środowisku MS Windows, umożliwia programowanie funkcji każdego modelu przekaźnika MiCOM P125/6/7. Może również służyć do aktualizowania rejestrów zdarzeń, zakłóceń, nastaw lub pomiarów. Budowa przekaźnika Diody LED Czterem diodom w przekaźnikach MiCOM przypisane są stałe funkcje (wyłączenie, alarm, zasilanie, watchdog). Sygnalizacja ostrzeżeń i wyłączeń może być potwierdzona lokalnie lub zdalnie. Programowalne diody LED Każdy model przekaźnika MiCOM P125/6/7 umożliwia dowolne zaprogramowanie 4 diod. Użytkownik może przydzielić funkcję lub kombinację progów zadziałania niezależnie dla każdej diody. Obudowa Wszystkie modele MiCOM P125/6/7 mają budowę kompaktową. Posiadają one nietypową cechę polegającą na możliwości wyciągnięciu pakietu elektroniki z zamontowanej w rozdzielnicy obudowie. Dzięki temu zyskuje się cenny czas związany z demontażem i montażem obwodów wtórnych do listwy zaciskowej P125/6/7 na czas testów lub serwisowania urządzeń. Przy wyjmowaniu przekaźnika z obudowy automatycznie zwierane są obwody wtórne przekładników prądowych. Przekaźniki serii MiCOM mogą być zamontowane za lub na tablicy, w tym drugim przypadku poprzez wykorzystanie dedykowanego adaptera. Posiadają obudowę metalową w standardzie 4U. Połączenia Złącza typu MIDOS 2 lub 3x28 zacisków (double Faston 2 x 6.35 mm plus śruba M4). Wszystkie modele MiCOM P125/6/7 mają budowę kompaktową. Posiadają one nietypową cechę polegającą na możliwości wyciągnięciu pakietu elektroniki z zamontowanej w rozdzielnicy obudowie.

9 9 DANE TECHNICZNE Wejścia i wyjścia Wejścia Prąd fazowy In Prąd ziemnozwarciowy Ion Napięcie Un i Uo (AC) Częstotliwość 1 i 5 A 1 i 5 A od 57V do 130V od 220V do 480V 50/60 Hz - znamionowa 45 do 65 Hz - zakres pracy Zasilanie napięciem pomocniczym 2 zakresy V DC lub zasilanie uniwersalne Podtrzymanie napięcia zasilania Pobór mocy Obwody prądowe fazowe Obwody prądowe fazowe pomiarowe (P127) Obwody prądowe ziemnozwarciowe Obwody napięciowe Zasilanie napięciem pomocniczym DC AC Wejścia cyfrowe (na każde wejście) Wytrzymałość termiczna Prąd fazowy i prąd doziemny Prąd fazowy pomiarowy (P127) Wejścia napięciowe AC zakres:57 do 130V zakres:220 do 480V V DC / V AC V DC /AC 50 ms < 0.3 VA dla 5A < 0.5 VA < 0.08 VA dla 1A Un 57V 130V <0.38W dla 130V Un 220V 480V <0.525W dla 480V 3 W + 0,25 W na pobudzony przekaźnik 6 VA + 0,4 VA na pobudzony przekaźnik 10 ma 100 In przez 1 s 100 In przez 1 s 20 In przez 1 s 10 In przez 4 s 2 In przy pracy ciągłej 4 In przy pracy ciągłej 300V rms f-f przez 10s 260V rms f-f praca ciągła 1300V rms f-f przez 10s 960V rms f-f praca ciągła Dokładność Progi zabezpieczenia +/- 2 % Zwłoki czasowe +/- 2 % lub 10 ms Pomiary +/- 0,2 % lub 10 ma Przekaźniki wyjściowe Wartości znamionowe styków Podtrzymanie: Otwieranie: Trwałość łączeniowa Czas działania Wejścia binarne Obciążenie Czas reakcji Zamknięcie: 30 A i podtrzym. przez 3 s 5 A ciągle 250 VDC : 25 W przy (L/R = 40 ms) 250 VDC : 50 W 220 VAC : 5 A przy cos ф = 0,6 > zadziałań < 7 ms 2,3 ma na wejście < 5 ms

10 10 Kod U pom. przekaźnika zam. A Vdc 19,2-76 Vdc F T H V W Z Wejścia logiczne Un U robocze Un Umin Imax I obc (po 2 ms) I obc max Vdc Vac Vdc Vac Vdc Vac Vdc Vac Vdc Vac Vdc Vac 38,4-300 Vdc 38,4-264 Vac 38,4-300 Vdc 38,4-264 Vac 38,4-300 Vdc 38,4-264 Vac 38,4-300 Vdc 38,4-264 Vac 38,4-300 Vdc 38,4-264 Vac 19,2-300 Vdc 19,2-264 Vac Vdc Vac Vdc Vac 19,2 Vdc 19,2 Vac 35 ma 2,3 ma 19,2 Vdc 19,2 Vac 35 ma 2,3 ma 129 Vdc 105 Vdc Vdc 110 Vdc 77 Vdc 7,3 110 Vdc 220 Vdc 154 Vdc 3,4 220 Vdc Vdc Vac 19,2 Vdc 19,2 Vac 35 ma 2,3 ma 300 Vdc 264 Vac 300 Vdc 264 Vac 145 Vdc 132 Vdc 262 Vdc 300 Vdc 264 Vac Parametry mechaniczne Wejścia Prąd fazowy In Prąd ziemnozwarciowy Ion Napięcie Un i Uo (AC) Obudowa Wysokość Głębokość Szerokość 1 i 5 A 1 i 5 A od 57V do 130V 4U (177 mm) 230 mm 20 TE dla P TE dla P126 i P127 Waga P125 - ok. 3,0 kg P126/7 - ok. 4,0 kg Montaż Zatablicowy lub natablicowy poprzez zamawiany osobno adapter Listwa zaciskowa Podwójne wtyki konektorowe oraz zaciski śrubowe M4 Stopień ochrony Zgodnie z IEC 60529: IP52 panel czołowy - IP50 korpus obudowy - IP10 listwa zaciskowa Funkcje zabezpieczeniowe Zabezpieczenie nadmiarowo prądowe Od zwarć międzyfazowych I> 0,10 do 25,00 In I>>, I>>> 0,5 do 40,00 In Od zwarć doziemnych wersja C 0,002 do 1 In wersja B 0,01 do 8 In wersja A 0,5 do 40 In Kąt charakterystyczny KMC od 0 do 359 krok 1 Strefa wyłączenia od +/-10 do 170 krok 1 Zakres napięcia wejściowego: V, zakres nastaw: od 1V do 260V, krok 0,1V V, zakres nastaw: od 4V do 720V, krok 0,5V Czas działania bezzwłoczny <30 ms Czas odpadu 30 ms Czas zwłoki t>, t>>, t>>> 0 do 150,00 s Czas zwłoki to>, to>>, to>>>, to>>>> 0 do 150,00 s

11 11 Krzywe zależne typ IEC: Z krótkim czasem zwłoki ( A ) Standardowa zależna ( IEC ) Silnie zależna ( IEC ) Bardzo silnie zależna ( IEC ) Z długim czasem zwłoki ( A ) typ IEEE/ANSI: Z krótkim czasem zwłoki (CO2 ) Umiarkowanie zależna ( ANSI ) Zależna ( CO8 ) Silnie zależna ( ANSI ) Bardzo silnie zależna ( ANSI ) Elektromechaniczna: typ RI Prostownikowa: typ RC LABORELEC 1, 2, 3 (tylko dla Io = 0,01 do 8 In) Współczynnik TMS 0,025 do 1,500 Czas podtrzymania 0 do 600,00 s Zabezpieczenie przeciążeniowe Kryterium prądu cieplnego Iθ> 0.10 do 3,20 In Stała czasowa 1 do 200 min Współczynnik bezpieczeństwa K 1,00 do 1,50 Graniczne obciążenie cieplne alarmowe 50 do 200% Graniczne obciążenie cieplne wyłączenia 50 do 200% Zabezpieczenie nadprądowe składowej przeciwnej Zakres prądowy składowej przeciwnej Is2> 0.10 do 25,00 In Is2>>, Is2>>> 0.50 do 40,00 In Opóźnienia czasowe 0 do 150,00 s Krzywe zależne (I s2 >) typ IEC: Z krótkim czasem zwłoki ( A ) Standardowa zależna ( IEC ) Silnie zależna ( IEC ) Bardzo silnie zależna ( IEC ) Z długim czasem zwłoki ( A ) typ IEEE/ANSI: Z krótkim czasem zwłoki (CO2 ) Umiarkowanie zależna ( ANSI ) Zależna ( CO8 ) Silnie zależna ( ANSI ) Bardzo silnie zależna ( ANSI ) Elektromechaniczna: typ RI Prostownikowa: typ RC Współczynnik TMS 0,025 do 1,500 Czas podtrzymania 0,04 do 100,00 s Zabezpieczenie podprądowe Zakres prądowy Opóźnienia czasowe 0.10 do 1,00 In 0 do 150,00 s Zabezpieczenie ziemnozwarciowe czynno / biernomocowe Po/IoCos> Zakresy nastaw dla Po> i Po>> Wejście U: V, Wejście Io: 0,002 do 1Ion Wejście U: V, Wejście Io: 0,002 do 1Ion Wejście U: V, Wejście Io: 0,01 do 8Ion Wejście U: V, Wejście Io: 0,01 do 8Ion (0,2 do 20 * K) W, krok 0,02*K W (1 do 80* K) W, krok 0,1*K W (1 do 160* K) W, krok 0,1*K W (4 do 640* K) W, krok 0,5*K W

12 12 Wejście U: V, Wejście Io: 0,1 do 40Ion Wejście U: V, Wejście Io: 0,1 do 40Ion Współczynnik K; Po> czas DT lub IDMT (10 do 800* K) W, krok 1*K W (40 d0 3200* K) W, krok 5*K W K=1 dla Ion=1A K=5 dla Ion=5A Zabezpieczenie nadnapięciowe składowej zerowej Uo Wejście U: V 1V do 260V, krok 0,1V Wejście U: V 5V do 960V, krok 0,5V Opóźnienia czasowe 0 do 600s, krok 0,01s Zabezpieczenie fazowe mocowe Wejście U: V, (1 do * K) W, krok 1*K W Wejście U: V, (4 do * K) W, krok 1*K W Charakterystyki zależne IDMT / DT: 0 do 150s, krok 0,01s Współczynnik K; K=1 dla Ion=1A K=5 dla Ion=5A Zakresy nastaw dla IoCos IoCos> i IoCos>> mają te same zakresy co progi Io IoCos>: czasy DT lub IDMT 0 do 150s, krok 0,01s Kąt charakterystyczny: 0 do 359, krok 1 Zabezpieczenie podnapięciowe Tryb działania OR lub AND Wejście U: V 2V do 130V, krok 0,1V Wejście U: V 10V do 480V, krok 0,5V Opóźnienia czasowe 0 do 600s, krok 0,01s Kąt 0 do 359, krok 1 Czas zwłoki 0 do 150s, krok 0,01s Zabezpieczenie częstotliwościowe Tryb działania 81< lub 81> Częstotliwość 45,1Hz do 64,9Hz, krok 0,01Hz Opóźnienia czasowe 0 do 600s, krok 0,01s Zabezpieczenie częstotliwościowe df/dt Częstotliwość -10 Hz/s do +10 Hz/s, krok 0,1 Hz/s Zabezpieczenie nadnapięciowe Tryb działania OR lub AND Wejście U: V 2V do 260V, krok 0,1V Wejście U: V 10V do 960V, krok 0,5V Opóźnienia czasowe 0 do 600s, krok 0,01s Funkcja Zakres Dokładność Rozruch Powrót Dokł.czasu I>, I>>, I>>> 0,1 do 40 In ± 2% Kąt charakterystyczny 0 do Strefa wyłączania ±10 - ±170 3 Io>, Io>>, Io>>> do 1Ion 0.01 do 8 Ion 0.1 do 40 Ion ± 2% 57 do 130V Po>, Po>> 0.2 do 20W 1 do 160W ± 4% 10 do 800W do 1Ion IoCos>, IoCos>> 0.01 do 8 Ion ± 2% 0.1 do 40 Ion Is2>, Is2>>, Is2>>> 0,1 do 40 In ± 2% DT: Is±2% IDMT:1,1Is±2% DT: Is±2% IDMT:1,1Is±2% DT: Is±2% IDMT:1,1Is±2% DT: Is±2% IDMT:1,1Is±2% DT: Is±2% IDMT:1,1Is±2% 0,95Is±2% 1,05Is±2% 0,95Is±2% 1,05Is±2% 0,95Is±2% 1,05Is±2% 0,95Is±2% 1,05Is±2% 0,95Is±2% 1,05Is±2% ±2% ms ±5% ms ±2% ms ±5% ms ±2% ms ±5% ms ±2% ms ±5% ms ±2% ms ±5% ms I< 0,1 do 1 In ± 2% DT: Is±2% 1,05Is±2% ±2% ms Uszk.Przewód 20 do 100% ± 3% DT: Is±3% 0,95Is±3% ±2% ms Przeciążenie 0,1 do 3,2 In ± 3% IDMT:Is±3% 0,97Is±3% ±5% ms U>, U>> 57 do 130V 2 do 260V ± 2% DT: Us±2% 0,95Us±2% ±2% ms U<, U<< 57 do 130V 2 do 130V ± 2% DT: Us±2% 1,05Us±2% ±2% ms Uo>, Uo>>, Uo>>>, Uo>>>> 57 do 130V 1 do 260V ± 2% DT: Us±2% 0,95Us±2% ±2% ms Fx> 45,1 do 54,9Hz ± 2% DT: Fs±2% 0,95Fs±2% ±2% ms Fx< 45,1 do 54,9Hz ± 2% DT: Fs±2% 1,05Fs±2% ±2% ms P>, P>> 1 do 10000*1W 1 do 10000*5W ± 5% DT: Ps±2% 0,95Ps±2% ±2% ms P<, P<< 1 do 10000*1W 1 do 10000*5W ± 5% DT: Ps±2% 0,95Ps±2% ±2% ms Q>, Q>> 1 do 10000*1W 1 do 10000*5W ± 5% DT: Qs±2% 0,95Qs±2% ±2% ms Q<, Q<< 1 do 10000*1W 1 do 10000*5W ± 5% DT: Qs±2% 0,95Qs±2% ±2% ms

13 13 Parametry funkcji kontrolnych i automatyk Kontrola i nadzór łączników Sumaryczna wartość prądów kumulowanych SAx 0 do 4000 MAx Wartość wykładnika x 1 lub 2 Liczba łączeń 0 do Czas potwierdzenia otwarcia / zamknięcia wyłącznika 0.05 do 1,00 s Impuls otwarcia / zamknięcia wyłącznika 0 do 5,00 s Lokalna rezerwa wyłącznikowa Opóźnienia czasowe Zakres nastawy prądu 0,01 do 10,00 s 2 do 100 % In Uszkodzony przewód Stosunek Is2 / Is1 20 do 100 % Opóźnienia czasowe 0 do s SPZ Liczba cykli fazowych 0 do 4 Liczba cykli ziemnozwarciowych 0 do 4 Przerwa beznapięciowa tbn1, tbn2 0,01 do 300,00 s Przerwa beznapięciowa tbn3, tbn4 0,01 do 600,00 s Czas blokowania tbla 0,02 do 600,00 s Czas blokowania ti 0,02 do 600,00 s Pierwsze załączenie (Zimny rozruch) Funkcje zabezpieczeniowe I>, I>>, I>>>, Io>, Io>>, Io>>> Przec.Cpl, Is2>, Is2>> Zakres 100 do 500 % Opóźnienia czasowe 0,1 do 3600,0 s Załączenie na zwarcie Wyłączenie Opóźnienia czasowe I>> lub I>>> 0 do 0,50 s Blokowanie od 2-ej harmonicznej Blokowanie funkcje nadprądowe Współczynnik 2H 10,0% do 35,0% Czas podtrzymania treset 0 do 2,0 s Kontrola obwodów napięciowych Opóźnienia czasowe Kontrola obwodów prądowych Io> Uo< U: V Uo< U: V Opóźnienia czasowe 0 do 100,00 s 0,08 do 1,0 Ion, krok 0,01 Ion 0,5 do 22,0 V, krok 0,1 V 2 do 88 V, krok 0,5 V 0 do 100,00 s Wejścia zewnętrzne ZZ1 ZZ12 Opóźnienia czasowe (1,2,3,4,8,9,10,11,12) Opóźnienia czasowe (5,6,7) 0 do 200,00 s 0 do 20000,00 s Komunikacja RS 485 Protokół IEC , Modbus RTU, DNP3.0 Medium transmisyjne skrętka Adres 1 do 255 Prędkość transmisji 300 do bit/s Komunikacja RS 485 (drugi port opcjonalny) Protokół Medium transmisyjne Modbus skrętka Komunikacja RS 232 Protokół Modbus Adres 1 do 254 Prędkość transmisji bit/s

14 14 IRIG-B Złącze IRIG-B jest opcjonalnym interfejsem w P127 wykorzystywanym do synchronizacji zegara wewnętrznego z zewnętrznego nadajnika GPS Typ: Interfejs: Modulowany Bez modulacji: Modulowany (1 khz) lub bez modulacji Gniazdo i adapter BNC Całkowita impedancja: 50 Ω Zaciski śrubowe Testy zewnętrzne Środowisko elektryczne Zakłócenia na wysokie częstotliwości IEC ,5 kv sygnał wspólny; klasa 3 1 kv sygnał różnicowy; klasa 3 Szybkie zakłócenia przejściowe IEC kv napięcie pomocnicze, klasa 4 ANSI C kv inne, klasa 4 Wyładowanie elektrostatyczne IEC kv, klasa 4 Impuls radiowy ANSI C V /m IEC V /m Wytrzymałość na wysokie napięcie Wytrzymałość dielektryczna (50/60Hz) IEC Wysokie napięcie impulsowe (1.2/50 μs) IEC kv sygnał wspólny 1 kv sygnał różnicowy Wytrzymałość izolacji IEC Wytrzymałość środowiskowa Temperatura IEC kv sygnał wspólny 1 kv sygnał różnicowy > 1000 MΩ magazynowania -25 C do +70 C robocza -25 C do + 55 C Wilgotność IEC dni przy wilgotności względnej 93% w temp. 40 C Stopień ochrony obudowy IEC IP 52 Wibracje IEC trwałość i wytrzymałość, klasa 2 Wstrząsy i uderzenia IEC trwałość i wytrzymałość, klasa 1 Wytrzymałość sejsmiczna IEC klasa 2 Zgodność na kompatybilność elektromagnetyczną EMC 89/336/EEC 93/31/EEC 93/68/EEC Zgodność z Dyrektywą Komisji Europejskiej dotyczącej EMC EN : 1994 Do ustalenia zgodności wykorzystano ogólne standardy: EN : 1995 Bezpieczeństwo wyrobu 72/23/EEC Zgodność z Dyrektywą Komisji Europejskiej dotyczącej Niskich Napięć Do ustalenia zgodności wykorzystano ogólne standardy: EN : 1993/A2: 1995 EN60950: 1992/A11: 1997

15 15 SCHEMATY PRZYŁĄCZEŃ ZEWNĘTRZNYCH Schemat przyłączeń zewnętrznych MiCOM P125

16 16 Schemat przyłączeń zewnętrznych MiCOM P126

17 17 Schemat aplikacyjny MiCOM P127 propozycja dla pola odpływowego obciążonego transformatorem. Pomiar prądu ziemnozwarciowego z przekładnika Ferrantiego

18 18 Schemat aplikacyjny MiCOM P127 propozycja dla pola zasilającego. Pomiar prądu ziemnozwarciowego z układu Holmgreena

19 19 Schemat przyłączeń MiCOM P127 wersja programowa od V12

20 20 Opcje połączeń obwodów napięciowych Podłaczenie w układzie : 2 napięcia fazowe i napięcie Uo (2Vpn + Uo) Podłaczenie w układzie : 2 napięcia międzyfazowe i napięcie Uo (2Vpp + Uo) Obwody pomiaru napięcia U1 U2 U Obwody pomiaru napięcia U1 U2 U L1 L2 L3 L1 L2 L3 Połączenie za pomocą 2 przekładników fazowych i przekładnika Ferrantiego Szyny SN Obwody pomiaru prądu L1 L2 L A 1A L1 L2 L3

21 21 WYMIARY ZEWNĘTRZNE MiCOM P125 [20TE] MiCOM P126 i P127 [30TE]

22 22 NOTATKI Schneider Electric Energy Poland Sp. z o.o. Zakład Automatyki i Systemów Elektroenergetycznych Świebodzice, ul. Strzegomska 23/27 Tel , Fax ref.swiebodzice@schneider-electric.com Schneider Electric Energy Poland Sp. z o.o. Logo Schneider Electric oraz nazwy pochodne są prawnie chronionymi znakami handlowymi i usługowymi firmy Schneider Electric. Pozostałe nazwy własne, zarejestrowane lub nie, są własnością odpowiadających im firm. Firma Schneider Electric Energy Poland Sp. z o.o. prowadzi politykę ciągłego rozwoju. W związku z tym prezentowane wyroby mogą ulegać zmianie. Pomimo ciągłego uaktualniania publikacji, niniejsza broszura jest jedynie informacją o wyrobach spółki. Jej treść nie jest ofertą sprzedaży, a przykłady zastosowań są podane jedynie w celu lepszego zrozumienia zasady działania wyrobu i nie należy ich traktować jako gotowych rozwiązań projektowych
