1 Nr Projektu: Tytuł: Data wydania: WSPÓŁPRACA Z KARTAMI ZBLIŻENIOWYMI UNIQUE Wersja: 1.06 /2012 Wykonał: Grzegorz Drzewiecki Zatwierdził: Kontrola: Nadzór:

2 Spis treści 1. Konfiguracja modułu Dodanie modułu Parametry transmisji czytnika Dodanie biblioteki do listy modułów Konfiguracja parametrów dostępu i uprawnień Generowanie kart w DM Plaza Kontrola kart w DM Plaza...10

3 1. Konfiguracja modułu 1.1 Dodanie modułu Moduł jest zdefiniowany w bibliotece pproxcard.dll. Biblioteka współpracuje tylko z wersją i wyżej. Moduł współpracuje z czytnikami RFID-USB dla kart Unique 125 khz jako karty ISO, CLAMSHELL Parametry transmisji czytnika Czytnik pracuje na porcie USB identyfikowanym jako COM o szybkości 19200, brak parzystości, 8 bitów 1 bit stopu. Sterownik urządzenia do pobrania ze strony ftdichip.com/drivers/vcp.htm Dodanie biblioteki do listy modułów W pierwszej kolejności należy dodać moduł do listy modułów (rysunek nr 1) oraz zaznaczyć go jako aktywny. Kolejną czynnością jest zdefiniowanie rodzaju obsługiwanej kart oraz portu COM. Jako typ wybieramy Unique 125 Khz. Możemy sprawdzić poprawność transmisji otwierając ponownie okno konfiguracji jeśli wciśniemy przycisk połącz moduł będzie połączony testowo z czytnikiem i na terminalu z prawej strony wyświetli odczytaną sekwencję. Jeśli numer karty zostanie poprawnie rozpoznany pojawi się w polu numer karty. Można śledzić także zapis poprzez zapisz do pliku log.

4 Rysunek 1: Lista modułów dodanie

5 Rysunek 2: Okno konfiguracji modułu Konfiguracja parametrów dostępu i uprawnień Podczas generowania karty można rozszerzyć informacje o uprawnieniach dla danej karty oraz o limicie przysługującym na daną kartę. Wartość limitu determinuje wartość jaką ma gość do wykorzystania posługując się kartą np. w restauracji czy pubie. Informacje o limicie związane są z goście, statusem gościa oraz pobytem. Uprawnienia są związane ze statusem gościa, cennikiem i cennikiem nadrzędnym Tam tez definiujemy poziomy uprawnień. W konfiguracji programu można także ustawić automatyczne generowanie karty dla każdego nowego gościa (CzyGenerowacZegarekMeldujac). Karty mogą być personalizowanie z poziomu pobytu (dla każdej osoby mieszkającej oddzielna karta, generowane jednocześnie podczas pobytu).

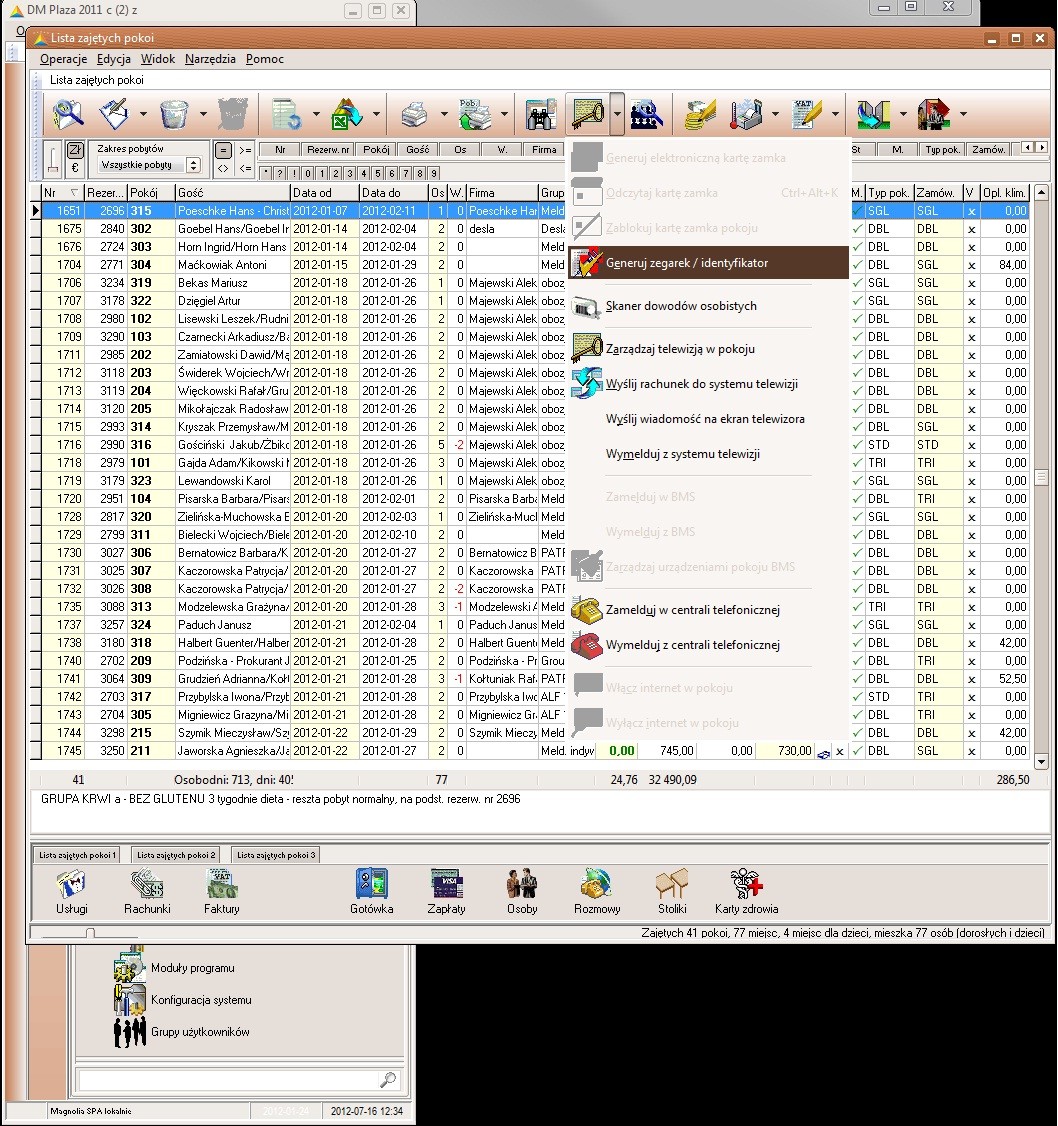

6 1.2. Generowanie kart w DM Plaza DM Plaza odczytuje numer karty podczas meldowania gościa. Można także przypisać gościowi kartę w dowolnym jego momencie wybierając z menu jak na rysunku 3. Rysunek 3: Odczyt numeru i przypisanie karty z listy pobytów

7 Rysunek 4: Przypisywanie karty Podczas przypisywania możemy zmienić ręczenie gościowi limit kredytu jak i nadać uprawnienia jeśli są inne niż przypisane domyślnie do pobytu, gościa. Należy pamiętać, ze jeden gość może mieć jednocześnie tylko jedną kartę. Przypisanie nowej powoduje anulowanie poprzedniej. Oczywiście zawsze możemy śledzić historię wszystkich kart gościa. Podczas generowania należy zwrócić uwagę czy moduł jest podłączony do czytnika i czy numer został odczytany poprawnie. Formularz bez numeru karty nie zostanie zatwierdzony.

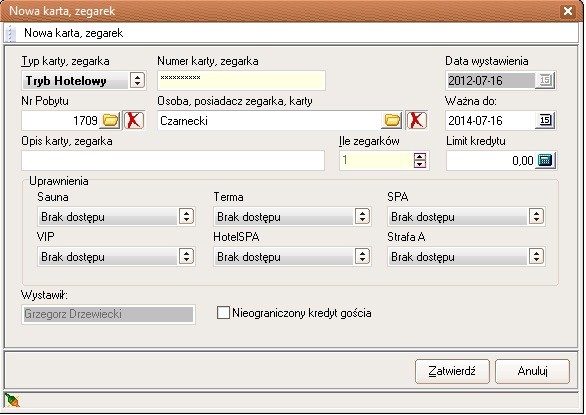

8 Rysunek 5: Opis formularza karty Generowanie kart można zautomatyzować poprzez parametry oraz odpowiednio modyfikować dostęp i limit podczas meldowania gościa (rysunek 6).

9 Rysunek 6: Opcje kart i dostępu podczas tworzenia pobytu

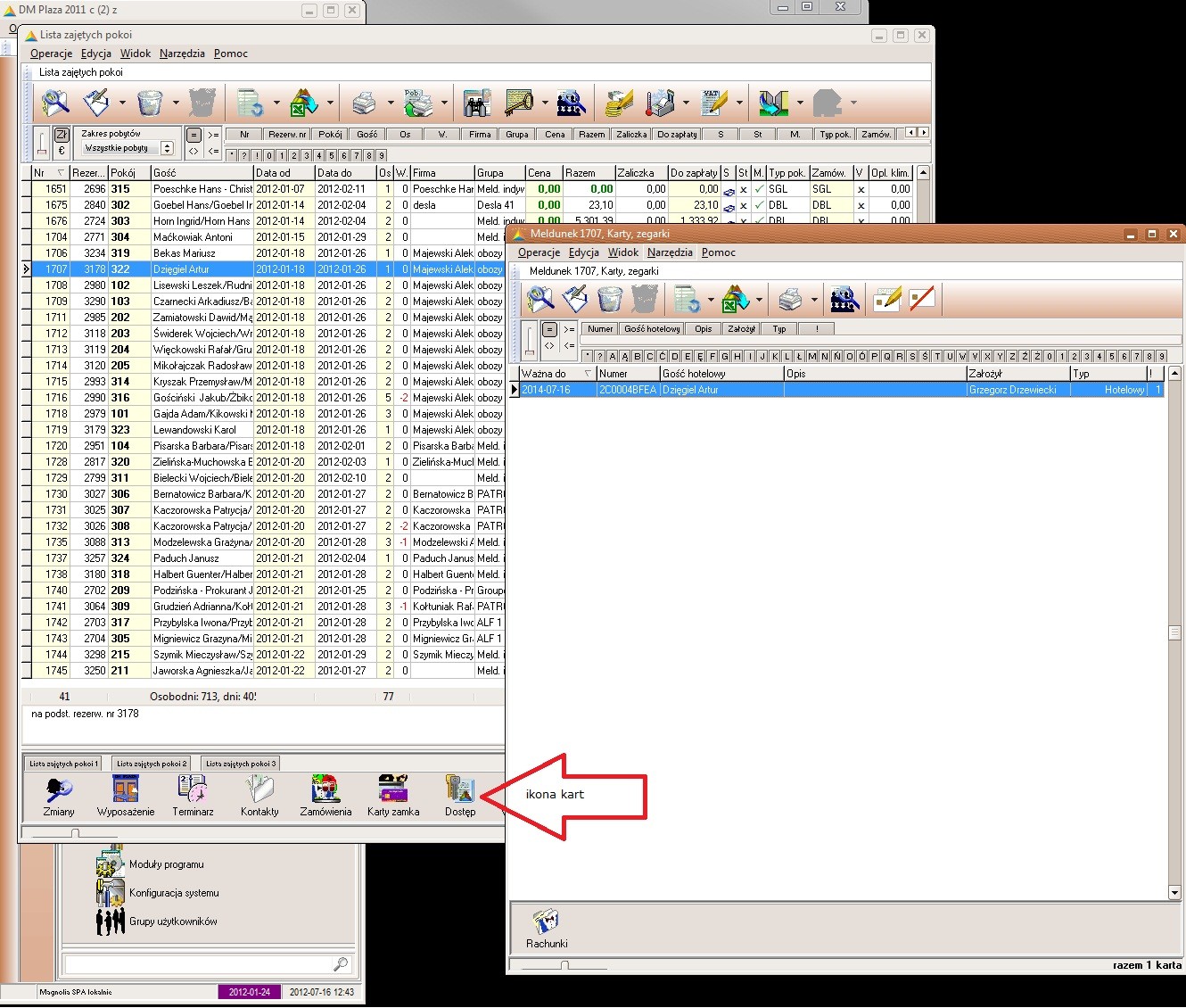

10 Rysunek 7: Podgląd kart pobytu 1.3. Kontrola kart w DM Plaza. Każda wystawiona poprawnie karta jest zapisywana i dostępna w menu karty i zegarki. Przy każdym pobycie znajduje się w liście danych skojarzonych możliwość podejrzenia kart skojarzonych z danym meldunkiem (rys 7). W module kontrola dostępu dodatkowo istnieje możliwość zarządzania kartami (rys 8).

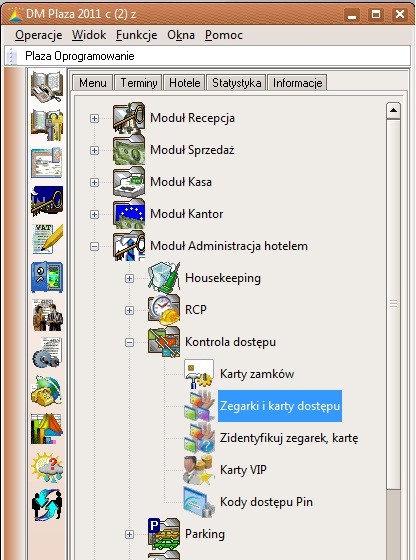

11 Skoczów 7 NIP Rysunek 8: Zarządzanie kartami
